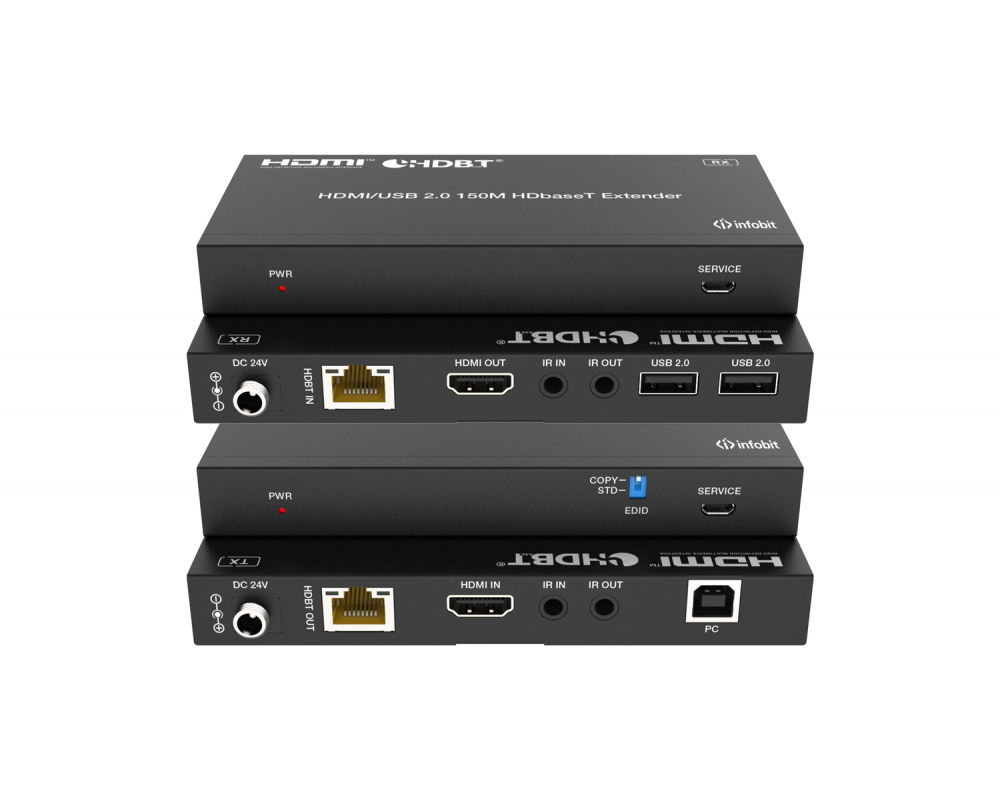

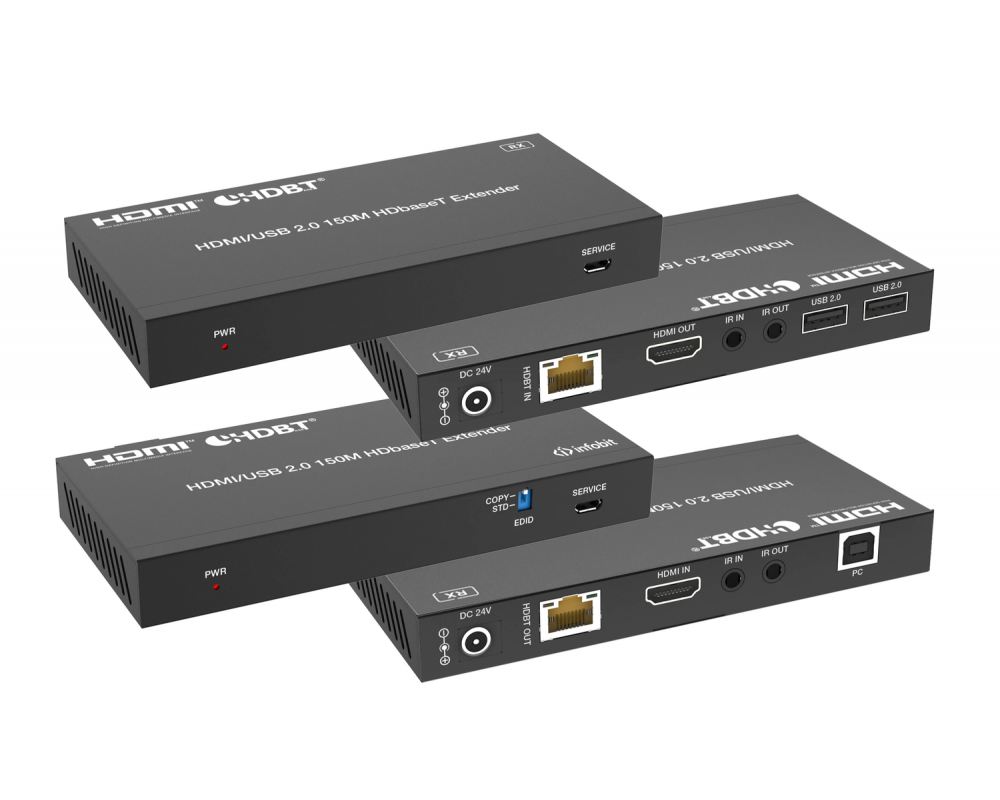

INFOBIT iTrans E150U2 — удлинитель HDMI 4K60 по HDBaseT с USB 2.0
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans E150U2 — удлинитель HDMI 4K60 по HDBaseT с USB 2.0.
Особенности INFOBIT iTrans E150U2:
Удлинитель HDMI 4K60 по HDBaseT, 18 Гбит/с, с USB 2.0
Совместимость с HDMI 2.0b и HDCP 2.2.
Пропускная способность видео 18 Гбит/с.
До 4K2K при 60 Гц, YUV 4:4:4
До 492 футов / 150 м при 1080p60 либо 394 футов / 120 м при 4K2K60, 4:4:4, по одному кабелю CAT6.
Двунаправленная сквозная передача ИК-сигнала и USB KVM.
Поддержка двунаправленного питания PoC (Power over Cable).
Поддержка сенсорного управления, USB-камеры, микрофона и спикерфона.
Поддержка передачи USB 2.0.
Управление EDID.
Компактная конструкция для простой и гибкой установки.
Для конференций BYOM / BYOD
Для специально оборудованного конференц-зала
Технические характеристики
| Модель | iTrans E150U2 |
| Наименование | Удлинитель HDMI 4K60 по HDBaseT, 18 Гбит/с, с USB 2.0 |
| Соответствие HDMI | HDMI 2.0b |
| Соответствие HDCP | HDCP 2.2 |
| Пропускная способность видеосигнала | 18 Гбит/с |
| Разрешение видео | До 4K2K при 60 Гц, YUV 4:4:4 |
| Соответствие USB | USB 2.0 |
| Уровень ИК-сигнала | 5 В, размах P-P |
| Частота ИК-сигнала | Широкополосный ИК-сигнал, 20–60 кГц |
| Дальность передачи | 1080p60 — 150 м; 4K60 — 120 м |
| Цветовое пространство | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Глубина цвета | 8, 10, 12 бит (1080p) 8 бит (4K60) 8, 10, 12 бит (4K24/30) |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| Аудиоформаты | LPCM 7.1CH, Dolby True HD и DTS-HD Master |
| Защита от электростатического разряда | Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Передатчик | Вход: 1 × HDMI IN [тип A, 19-контактная розетка] 1 × IR IN [стерео мини-джек 3,5 мм] 1 × SERVICE [гнездо Micro USB] 1 × USB [USB-B, 4-контактная розетка] Выход: 1 × HDBT OUT [RJ45] 1 × IR OUT [стерео мини-джек 3,5 мм] |
| Приёмник | Вход: 1 × HDBT IN [RJ45 с индикатором] 1 × IR IN [стерео мини-джек 3,5 мм] 1 × SERVICE [гнездо Micro USB] Выход: 1 × HDMI OUT [тип A, 19-контактная розетка] 1 × IR OUT [стерео мини-джек 3,5 мм] 2 × USB 2.0 [USB-A, 4-контактные розетки] |
| Корпус | Металлический корпус |
| Цвет | Чёрный |
| Размеры | Передатчик / приёмник: 140 мм [Ш] × 65 мм [Г] × 18 мм [В] |
| Масса | Передатчик: 245 г; приёмник: 249 г |
| Питание | 24 В постоянного тока / 1 А |
| Потребляемая мощность | 13,2 Вт (макс.) |
| Рабочая температура | 0–40 °C / 32–104 °F |
| Температура хранения | −20–60 °C / −4–140 °F |
| Относительная влажность | 20–90% RH, без конденсации |
| Разрешение / длина кабеля: HDMI IN / OUT | 1080p60, 42 фута / 15 м |

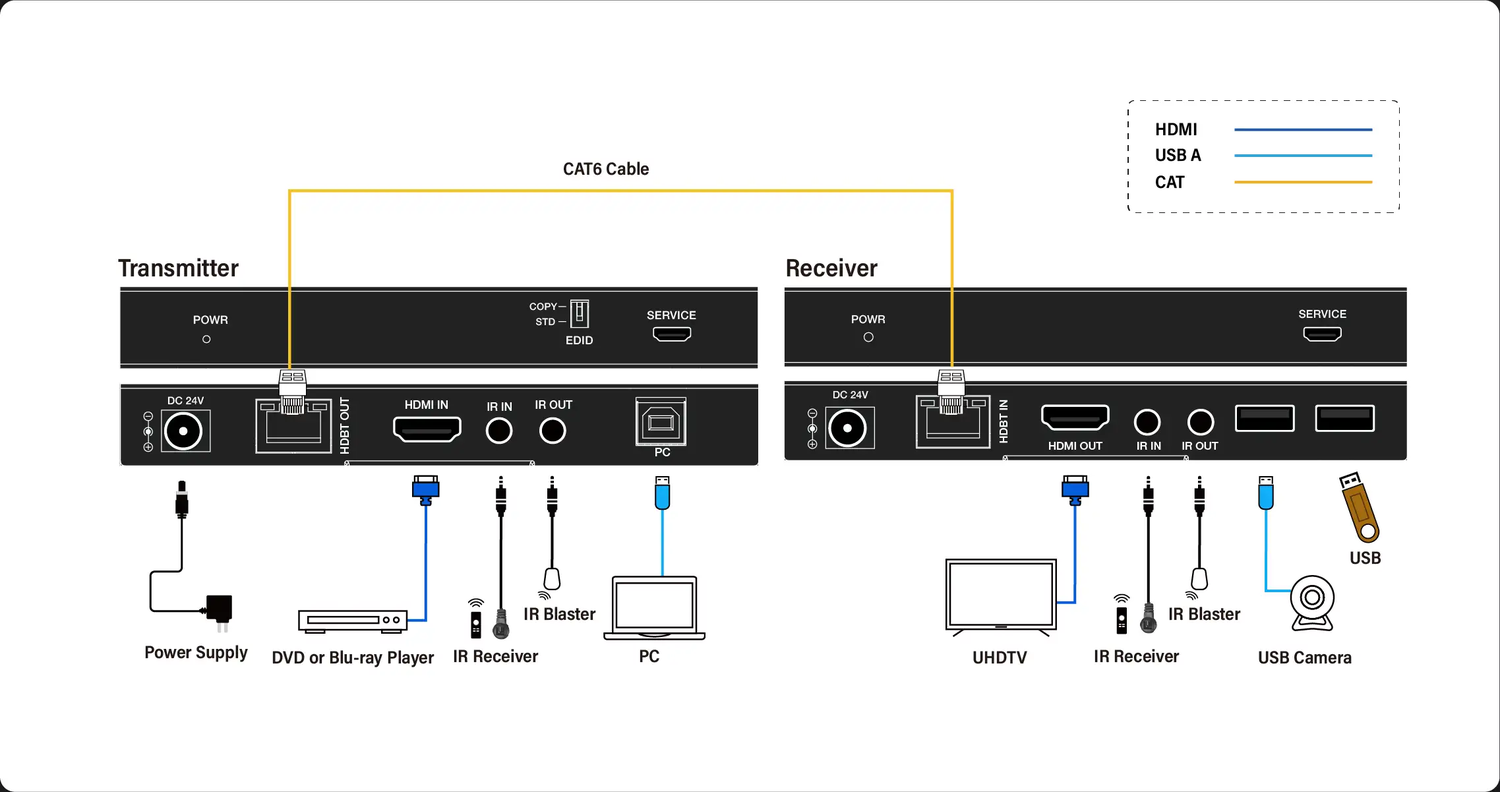

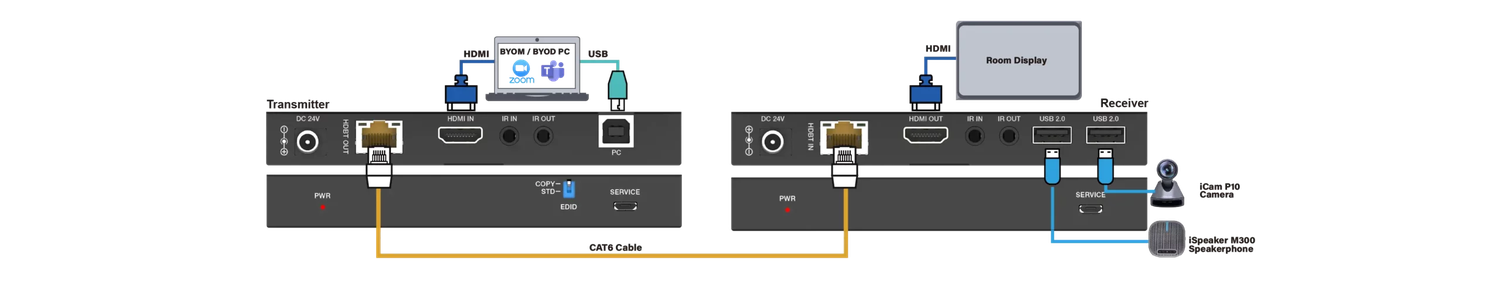

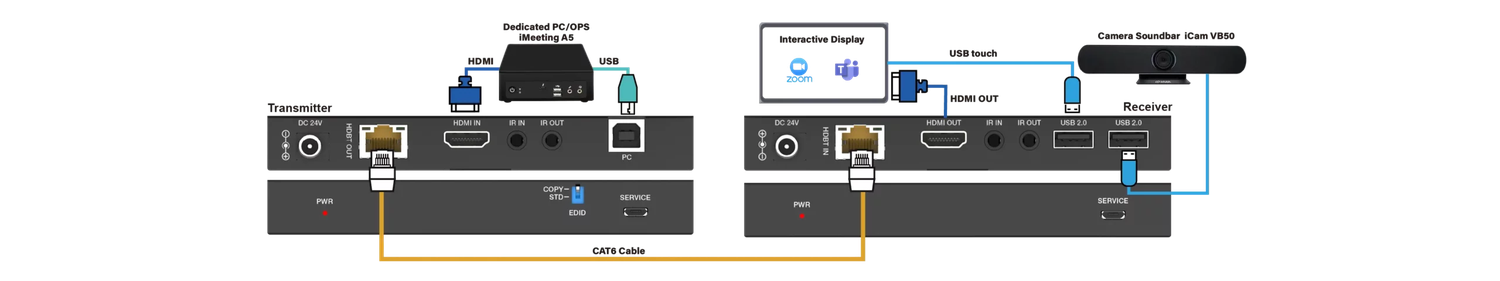

Схема подключения
Руководство пользователя INFOBIT iTrans E150U2 V1.0
Благодарим за приобретение изделия
Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.
Рекомендуется устройство защиты от перенапряжения
Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.
1. Введение
Этот удлинитель HDBaseT 18 Гбит/с передаёт HDMI, двунаправленный ИК-сигнал управления и USB KVM на расстояние до 150 м по одному кабелю CAT6. Изделие преобразует HDMI в стандартный сигнал HDBaseT и передаёт его по сетевому кабелю. Двунаправленная сквозная передача ИК-сигнала позволяет легко управлять источником сигнала или дисплеем с удалённой стороны. Разрешение видео достигает 4K2K при 60 Гц, YUV 4:4:4. Также поддерживаются передача USB 2.0 и питание PoC.
Удлинитель может широко применяться в системах видеоконференц-связи, трансляции мультимедийных сигналов, удлинения HDMI и других областях.
2. Особенности
- Совместимость с HDMI 2.0b и HDCP 2.2.
- Пропускная способность видео 18 Гбит/с.
- Видео до 4K2K при 60 Гц, YUV 4:4:4.
- По одному кабелю CAT6 дальность достигает 492 футов / 150 м при 1080p60 либо 394 футов / 120 м при 4K2K60, 4:4:4.
- Двунаправленная сквозная передача ИК-сигнала и USB KVM.
- Поддержка двунаправленного питания PoC (Power over Cable).
- Поддержка передачи USB 2.0.
- Управление EDID.
- Компактная конструкция для простой и гибкой установки.
3. Комплект поставки
- 1 × удлинитель HDBaseT 18 Гбит/с, передатчик.
- 1 × удлинитель HDBaseT 18 Гбит/с, приёмник.
- 1 × кабель ИК-излучателя, 1,5 м.
- 1 × кабель широкополосного ИК-приёмника, 1,5 м.
- 4 × монтажных кронштейна.
- 8 × крепёжных винтов KM3×4.
- 1 × блок питания 24 В / 1 А с фиксирующимся разъёмом.
- 1 × руководство пользователя.
4. Характеристики
| Технические параметры | |
|---|---|
| Стандарт HDMI | HDMI 2.0b |
| Стандарт HDCP | HDCP 2.2 |
| Пропускная способность видео | 18 Гбит/с |
| Разрешение видео | До 4K2K при 60 Гц, YUV 4:4:4 |
| Стандарт USB | USB 2.0 |
| Уровень ИК-сигнала | 5 В, размах P-P |
| Частота ИК-сигнала | Широкополосный ИК-сигнал, 20–60 кГц |
| Дальность передачи | 1080p60 — 150 м; 4K60 — 120 м |
| Цветовое пространство | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Глубина цвета | 8, 10, 12 бит (1080p) 8 бит (4K60) 8, 10, 12 бит (4K24/30) |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| Аудиоформат | LPCM 7.1CH, Dolby True HD и DTS-HD Master |
| Защита от электростатического разряда | Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Подключения | |
| Передатчик | Вход: 1 × HDMI IN [тип A, 19-контактная розетка] 1 × IR IN [стерео мини-джек 3,5 мм] 1 × SERVICE [гнездо Micro USB] 1 × USB [USB-B, 4-контактная розетка] Выход: 1 × HDBT OUT [RJ45] 1 × IR OUT [стерео мини-джек 3,5 мм] |
| Приёмник | Вход: 1 × HDBT IN [RJ45 с индикатором] 1 × IR IN [стерео мини-джек 3,5 мм] 1 × SERVICE [гнездо Micro USB] Выход: 1 × HDMI OUT [тип A, 19-контактная розетка] 1 × IR OUT [стерео мини-джек 3,5 мм] 2 × USB 2.0 [USB-A, 4-контактные розетки] |
| Механические и эксплуатационные параметры | |
| Корпус | Металлический |
| Цвет | Чёрный |
| Размеры | Передатчик / приёмник: 140 мм [Ш] × 65 мм [Г] × 18 мм [В] |
| Масса | Передатчик: 245 г; приёмник: 249 г |
| Питание | 24 В постоянного тока / 1 А; поддержка двунаправленного PoC |
| Потребляемая мощность | 13,2 Вт (макс.) |
| Рабочая температура | 0–40 °C / 32–104 °F |
| Температура хранения | −20–60 °C / −4–140 °F |
| Относительная влажность | 20–90% RH, без конденсации |

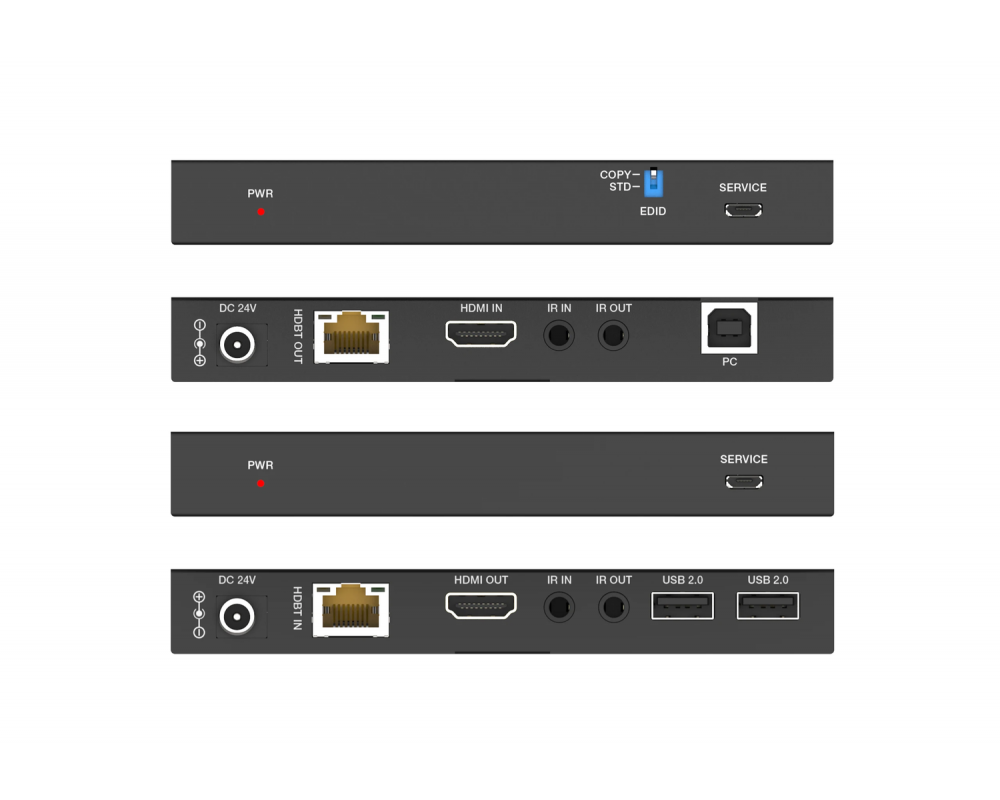

5. Органы управления и функции

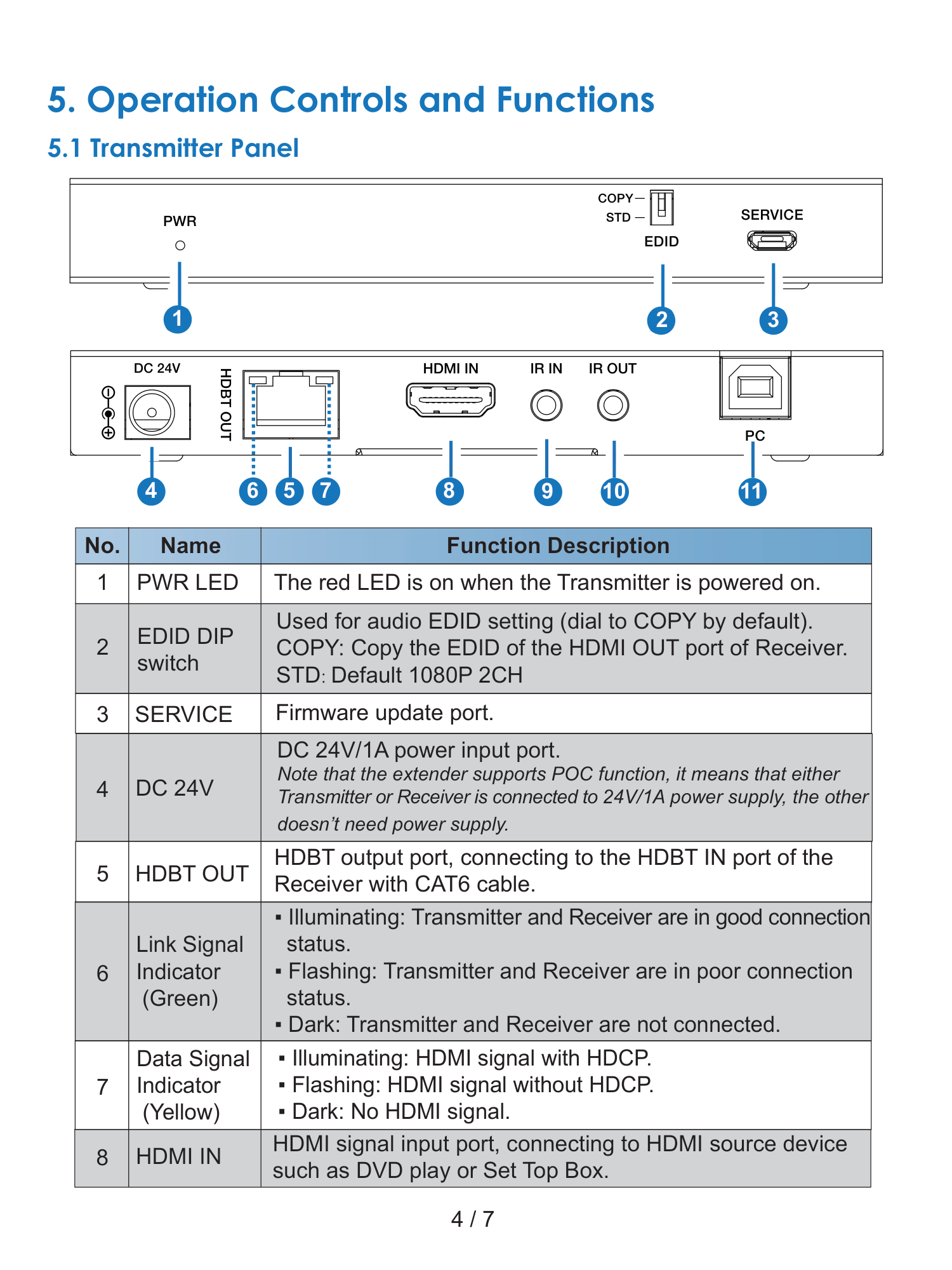

5.1. Панель передатчика
| № | Наименование | Описание функции |
| 1 | Индикатор PWR | Красный индикатор горит при включённом питании передатчика. |
| 2 | DIP-переключатель EDID | Настройка EDID аудио; по умолчанию переключатель находится в COPY. COPY: копирование EDID порта HDMI OUT приёмника. STD: стандартный режим 1080P 2CH. |
| 3 | SERVICE | Порт обновления прошивки. |
| 4 | DC 24V | Вход питания 24 В постоянного тока / 1 А. Удлинитель поддерживает PoC: если передатчик или приёмник подключён к блоку питания 24 В / 1 А, другой стороне отдельное питание не требуется. |
| 5 | HDBT OUT | Выход HDBT для соединения с портом HDBT IN приёмника кабелем CAT6. |
| 6 | Индикатор соединения (зелёный) | Горит: передатчик и приёмник соединены нормально. Мигает: качество соединения передатчика и приёмника плохое. Не горит: передатчик и приёмник не соединены. |
| 7 | Индикатор данных (жёлтый) | Горит: сигнал HDMI с HDCP. Мигает: сигнал HDMI без HDCP. Не горит: сигнал HDMI отсутствует. |
| 8 | HDMI IN | Вход сигнала HDMI для подключения источника HDMI, например DVD-проигрывателя или телевизионной приставки. |
| № | Наименование | Описание функции |
| 9 | IR IN | Подключите кабель ИК-приёмника. Принятый ИК-сигнал передаётся на порт IR OUT приёмника. |
| 10 | IR OUT | Подключите кабель ИК-излучателя. Передаваемый ИК-сигнал поступает с порта IR IN приёмника. |
| 11 | PC | Порт USB-B для подключения компьютера. |

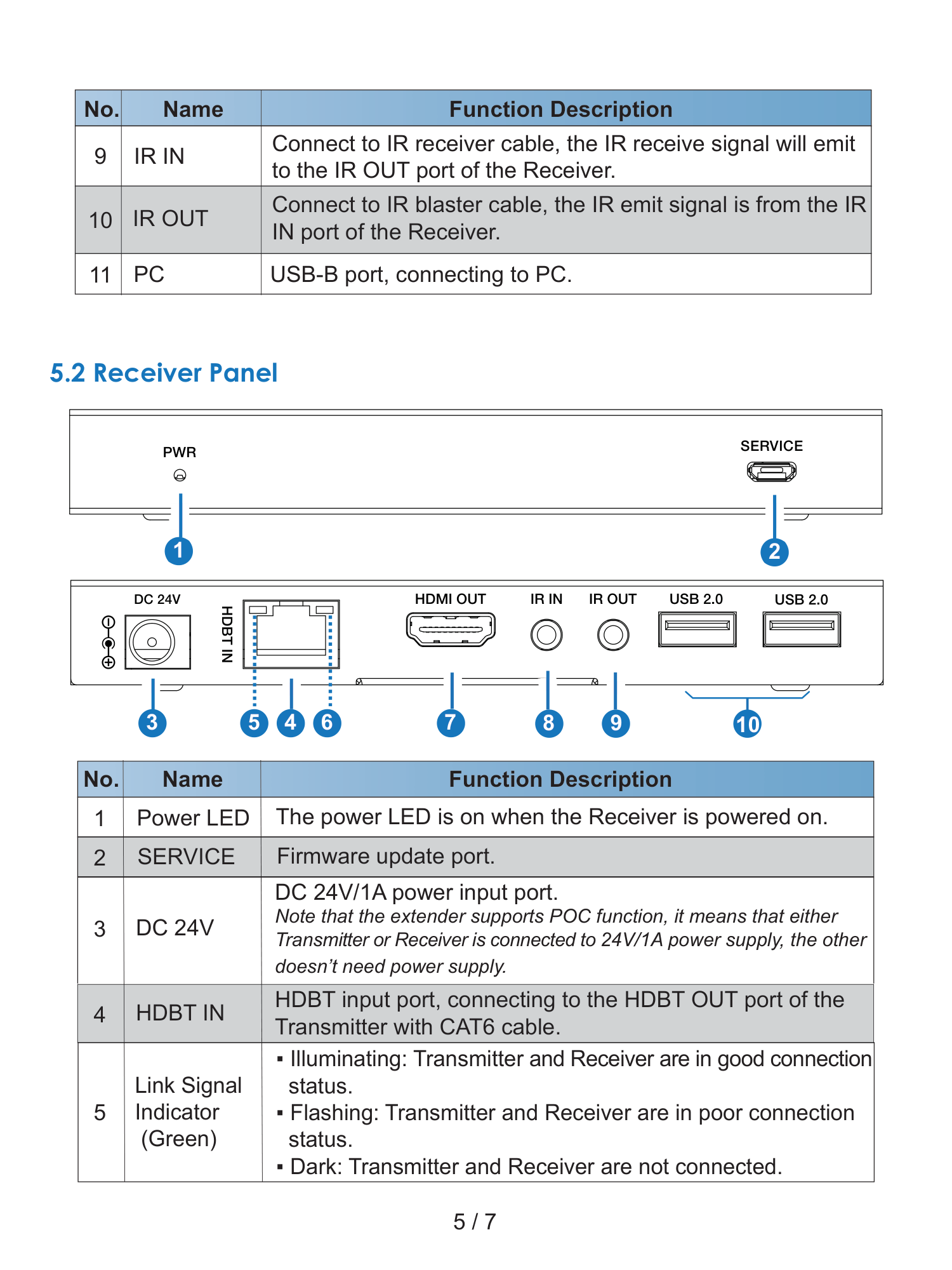

5.2. Панель приёмника
| № | Наименование | Описание функции |
| 1 | Индикатор питания | Горит при включённом питании приёмника. |
| 2 | SERVICE | Порт обновления прошивки. |
| 3 | DC 24V | Вход питания 24 В постоянного тока / 1 А. Удлинитель поддерживает PoC: если передатчик или приёмник подключён к блоку питания 24 В / 1 А, другой стороне отдельное питание не требуется. |
| 4 | HDBT IN | Вход HDBT для соединения с портом HDBT OUT передатчика кабелем CAT6. |
| 5 | Индикатор соединения (зелёный) | Горит: передатчик и приёмник соединены нормально. Мигает: качество соединения передатчика и приёмника плохое. Не горит: передатчик и приёмник не соединены. |
| № | Наименование | Описание функции |
| 6 | Индикатор данных (жёлтый) | Горит: сигнал HDMI с HDCP. Мигает: сигнал HDMI без HDCP. Не горит: сигнал HDMI отсутствует. |
| 7 | HDMI OUT | Выход сигнала HDMI для подключения дисплея HDMI, например телевизора или монитора. |
| 8 | IR IN | Подключите кабель ИК-приёмника. ИК-сигнал передаётся на порт IR OUT передатчика. |
| 9 | IR OUT | Подключите кабель ИК-излучателя. ИК-сигнал поступает с порта IR IN передатчика. |
| 10 | Порты USB 2.0 | Два порта USB-A для подключения устройств USB 2.0. Максимальный выходной ток одного порта USB 2.0 — 500 мА; при превышении этого значения порт работать не будет. |

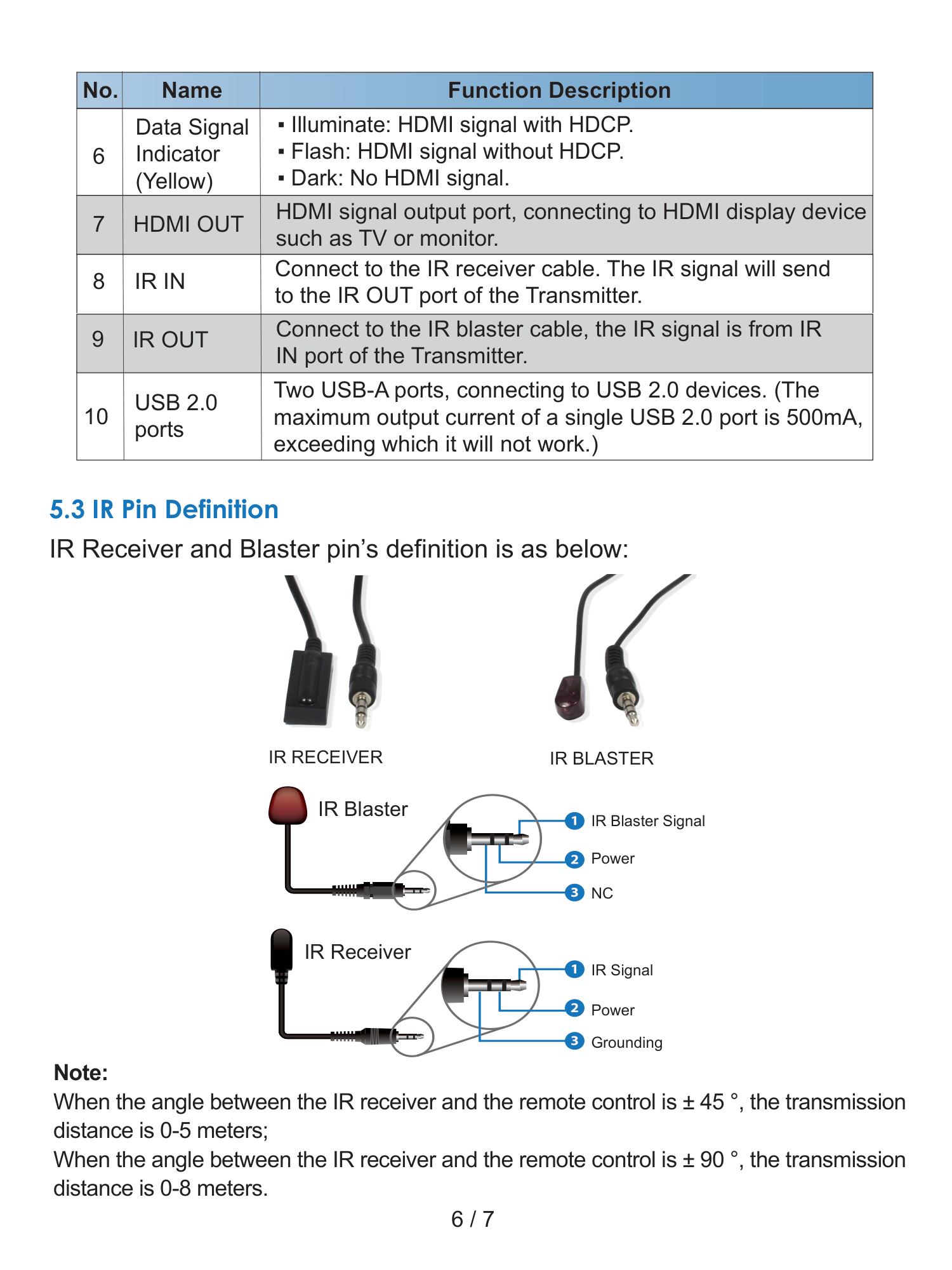

5.3. Назначение контактов ИК-разъёмов
Назначение контактов ИК-приёмника и ИК-излучателя показано на официальной схеме.
ИК-излучатель
- IR Blaster Signal — сигнал ИК-излучателя.
- Power — питание.
- NC — не подключён.
ИК-приёмник
- IR Signal — ИК-сигнал.
- Power — питание.
- Grounding — земля.
Примечание: При угле между ИК-приёмником и пультом ±45° дальность передачи составляет 0–5 м. При угле ±90° дальность составляет 0–8 м.

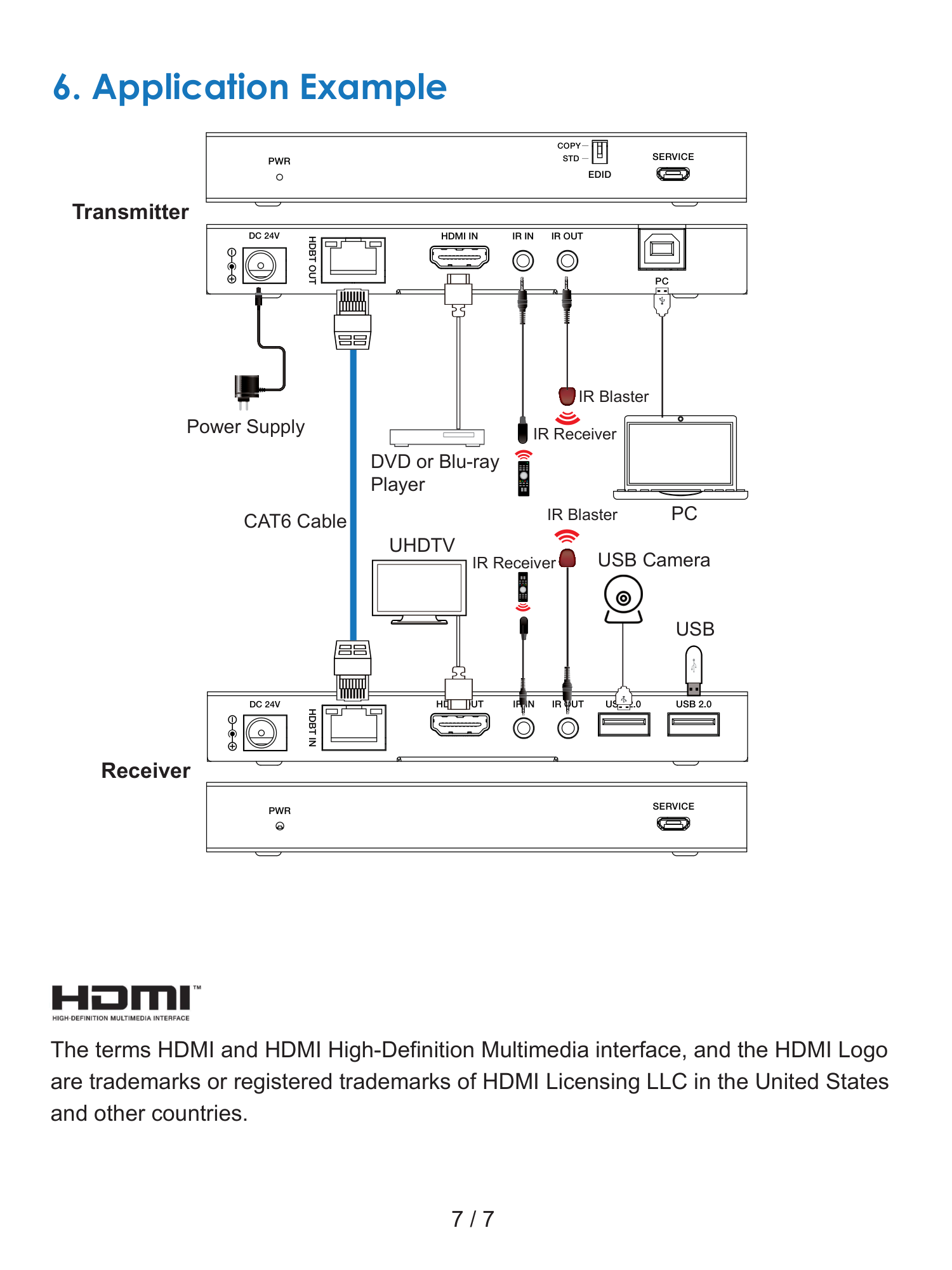

6. Пример применения
Передатчик; приёмник; блок питания; LAN; проигрыватель DVD или Blu-ray; ИК-приёмники и ИК-излучатели; UHDTV; кабель CAT6; компьютер; USB-камера; USB.
Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.
Документы
iTrans E150U2 — руководство пользователя V1.0 (PDF) — 7.58M, 2024-09-10
