Как выбрать удлинитель HDBaseT 4K 60 Гц для профессиональных AV-инсталляций

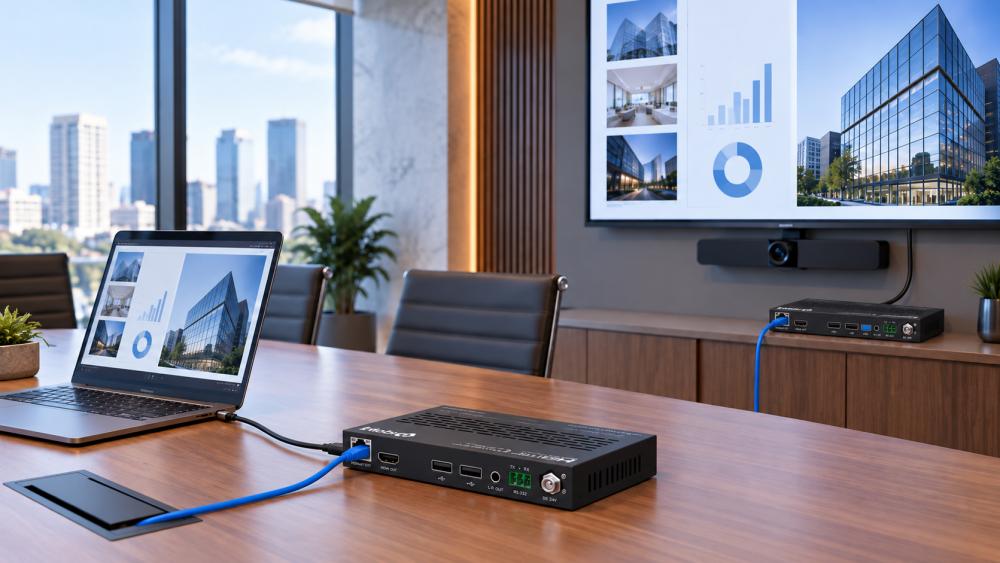

На AV-чертеже между стойкой с оборудованием и дисплеем может быть показан всего один кабель, но эта линия способна передавать гораздо больше, чем просто картинку в 4K. USB-камеры, сенсорное управление, обратный аудиоканал, интерфейсы RS-232, ИК-управление, Ethernet и дистанционное питание — все это может зависеть от одного и того же соединения.

Почему 4K60 — это только отправная точка

Поиск удлинителя HDBaseT обычно начинается с разрешения, но только этой характеристики недостаточно для правильного выбора устройства. Покупателю также необходимо знать: передается ли сигнал в формате 4K60 4:4:4, требуется ли поддержка HDR, какая версия HDCP необходима и какие еще данные будут транслироваться вместе с видео. Полноценный сигнал 4K2K@60Hz YUV 4:4:4 использует пропускную способность видеосигнала 18 Гбит/с на всем диапазоне работы удлинителя, что делает пропускную способность практическим критерием отбора. Устройство, описанное просто как «4K», может поддерживать другую частоту кадров или цветовой формат, поэтому требуемые выходные параметры должны быть прописаны полностью. То же самое относится к HDR и HDCP. Для некоторых инсталляций требуется сквозная передача HDR10, HDR10+, Dolby Vision или HLG. Требования к HDCP также могут различаться в зависимости от системы. Источник, удлинитель и дисплей должны иметь совместимые спецификации; в противном случае прибор выдаст заявленное разрешение, но не сможет корректно передать сигнал целиком.

Грамотное техническое задание на покупку должно начинаться с одной точной строки: интерфейс источника, выходное разрешение, частота кадров, цветовой формат, версия HDMI, версия HDCP и требуемый формат HDR.

На какое расстояние в действительности нужно передать сигнал 4K60?

Максимальное расстояние — одна из характеристик, которую проще всего истолковать неверно. Расстояние, указанное на коробке крупным шрифтом, часто относится к разрешению 1080p, а не к 4K60. Стандартная инсталляция HDBaseT на 100 метров позволяет передавать 4K60 4:4:4 по одному кабелю CAT6A/7 с использованием таких линеек, как iTrans E100K, E100V3K, E100TR, E100HC и E100HCU, что закрывает большинство потребностей в профессиональных линиях связи между источником и удаленным дисплеем, но не подходит для проектов с пометкой «до 150 м». Некоторые модели могут достигать 150 м в режиме Long Reach (большой дальности), но только когда сигнал имеет разрешение 1080p 8-бит. Если в том же проекте необходимо сохранить 4K60 4:4:4 на расстоянии свыше 100 м, класс оборудования меняется. Модели iTrans E150U2, E150CG и E150SK передают 4K60 на расстояние до 120 м, а 1080p — до 150 м.

Таблица возможностей передачи видео:

Расстояние проекта	Требуемый сигнал	Соответствующая способность передачи
До 100 м	4K60 4:4:4	Передача 18 Гбит/с по кабелю CAT6A/7
До 120 м	4K60 4:4:4	Увеличенная дальность связи 18 Гбит/с по кабелю CAT6
До 150 м	1080p@60Hz	Стандартная конфигурация или Long Reach (в зависимости от модели)
До 150 м	4K60 4:4:4	Не поддерживается указанной дистанцией 120 м для 4K60

Это различие напрямую влияет как на технический выбор, так и на точность сметы. Формулировка «удлинитель 4K на 150 м» оставляет место для двух разных интерпретаций. А фраза «120 м при 4K60 4:4:4 по проложенному кабелю CAT6» дает поставщику четкое и выполнимое требование.

Что еще должно передаваться вместе с видео?

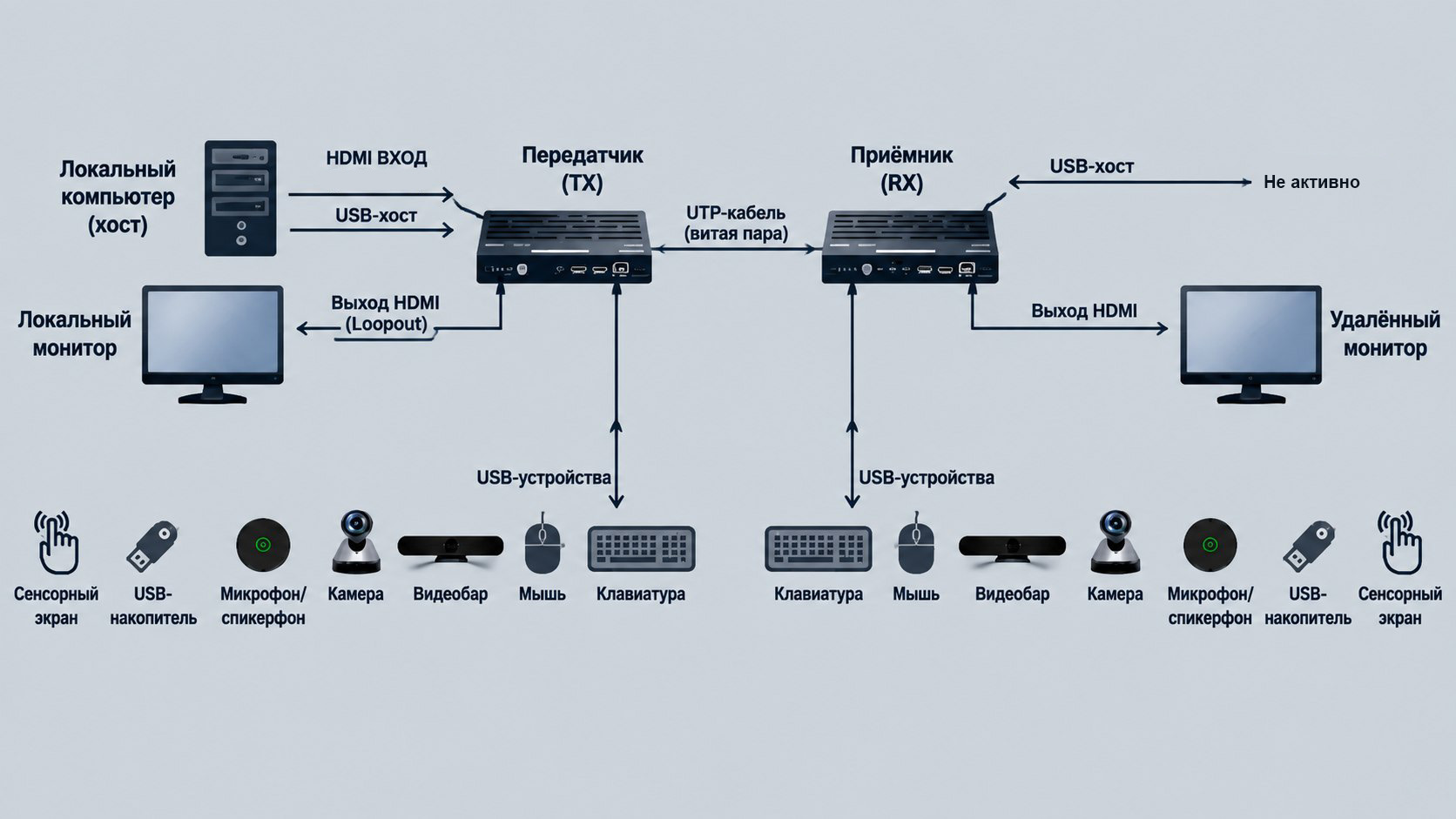

Следующее решение касается не качества картинки, а того, что должно происходить на удаленном конце линии связи. Для простого подключения дисплея может потребоваться только видео и аудио. Рабочему месту в диспетчерской также понадобятся клавиатура и мышь. В переговорной комнате к этому списку добавляются USB-камера, микрофон, спикерфон, сенсорный дисплей и гостевой ноутбук. Эти системы на AV-плане могут выглядеть одинаково, но требуют разной поддержки USB и интерфейсов.

KVM — это не то же самое, что обычный USB-удлинитель

USB KVM — верный выбор, когда оператору требуется удаленное управление с помощью клавиатуры и мыши. Например, модель iTrans E100K объединяет в себе 100-метровую линию 4K60 с USB KVM, настраиваемым режимом Host/Device и передачей USB 2.0 на скорости до 350 Мбит/с.

Видеоконференцсвязь (ВКС) формирует более широкий список периферии. Модели iTrans E100UC, E100TR и E150U2 поддерживают такие USB-устройства, как камеры, микрофоны, спикерфоны и сенсорные панели в заданных конфигурациях конференций. Вместо того чтобы писать в ТЗ краткое «требуется USB», покупателю следует перечислить каждое периферийное устройство и указать, где именно будут расположены компьютер и USB-устройства.

USB-C меняет задачу для переговорных комнат

Интерфейс USB-C крайне важен, когда гостевой ноутбук должен передавать видео, USB-данные и получать питание через один разъем. Удлинители iTrans E100HC и E100HCU принимают сигналы как от HDMI, так и от USB-C источников с автоматическим или ручным переключением входов. Их USB-C порт поддерживает режим DP Alt Mode для AV, передачу данных USB 2.0 и зарядку мощностью до 60 Вт. Такая конфигурация идеально подходит для залов, куда пользователи могут приходить с ноутбуками, имеющими разные интерфейсы. Модель INFOBIT E100HCU также умеет масштабировать разрешение с 4K до 1080p на выходе HDMI без изменения частоты кадров, что важно, если источник и дисплей работают с разным разрешением. Мощность зарядки всё же необходимо прописывать отдельно. Пометка «вход USB-C» сама по себе не показывает, требуется ли помещению только видеосигнал или же видео, данные и одновременная зарядка ноутбука.

Какие каналы аудио и управления легко упустить из виду?

Обратный аудиоканал (ARC) часто рассматривают как неотъемлемую часть HDMI, но требуемое направление звука и его выходной формат все равно необходимо определить. В проекте могут потребоваться ARC, eARC, деэмбеддирование аналогового аудио, выход SPDIF или реверсивная передача SPDIF. Устройство INFOBIT iTrans E100V3K объединяет множество этих потребностей в одном 100-метровом канале HDBaseT 3.0. Оно поддерживает eARC/ARC, выход SPDIF, реверсивный звук SPDIF, двунаправленный ИК-сигнал и RS-232, а также сквозную передачу 1G Ethernet. Локальный петлевой выход HDMI (loop output) на передатчике позволяет дублировать сигнал источника на местном мониторе. Не в каждой инсталляции нужна такая комбинация. Если в проекте нет Ethernet или eARC, не стоит закладывать их в спецификацию. Смысл проверки этих параметров в том, чтобы необходимый канал управления или звука не был обнаружен уже после того, как основной видеоудлинитель выбран и куплен. Управление EDID относится к той же категории. Там, где требуется менеджмент EDID, он должен фигурировать в ТЗ наряду с разрешением и данными о дисплее. Модели INFOBIT E100TR и E150U2 как раз входят в число конфигураций, поддерживающих управление EDID.

Как удлинитель впишется в физическую инсталляцию?

Расположение розеток и топология размещения оборудования могут сузить выбор, даже если два разных удлинителя поддерживают одинаковое разрешение и расстояние. Технология PoC (Power over Cable) позволяет передавать питание между передатчиком и приемником, избавляя от необходимости ставить розетки 220В на обоих концах линии. Важно направление: в линейках INFOBIT есть как устройства с однонаправленным питанием (Simple Power PoC), так и с двунаправленным (bidirectional PoC). Инсталлятор должен заранее определить, с какой стороны доступно сетевое питание, прежде чем утверждать финальную конфигурацию.

Совместимость устройств также влияет на монтаж и складское планирование. Некоторые передатчики и приемники должны использоваться строго в согласованных парах. Другие блоки могут работать со специализированными настенными панелями или смежным HDBaseT-оборудованием. Например, приемник INFOBIT E100K может успешно работать в связке с настенным передатчиком INFOBIT iTrans WP210-T.

Еще один гибкий подход предлагают трансиверы. Модель INFOBIT iTrans E100TR может быть настроена как в качестве передатчика, так и в качестве приемника, позволяя использовать один и тот же тип прибора на любом конце линии, что удобно для интеграторов при создании гибких топологий с матрицами, сплиттерами или меняющимися направлениями сигнала.

Превратите AV-чертеж в готовую к просчету спецификацию

Грамотный запрос коммерческого предложения не обязан быть длинным, но он должен исключать двусмысленность. В него следует включить следующие пункты:

Интерфейс источника и интерфейс дисплея.
Требуемое разрешение, частота кадров и цветовой формат.
Измеренное расстояние кабельной трассы и категория проложенного кабеля.
Требования к версиям HDMI, HDCP и форматам HDR.
Наличие клавиатур, мышей, камер, микрофонов, спикерфонов или сенсорных панелей.
Требования к передаче данных и зарядке по USB-C.
Потребность в ARC, eARC, SPDIF или аналоговом звуке.
Необходимость ИК, RS-232, Ethernet и управления EDID.
Предпочтительное направление питания PoC.
Необходимость локального петлевого выхода HDMI или настенных панелей.

Эти детали позволят инженерам поставщика оценить весь тракт прохождения сигнала, а не просто выдать шаблонную цену за «какое-то устройство на X метров».
