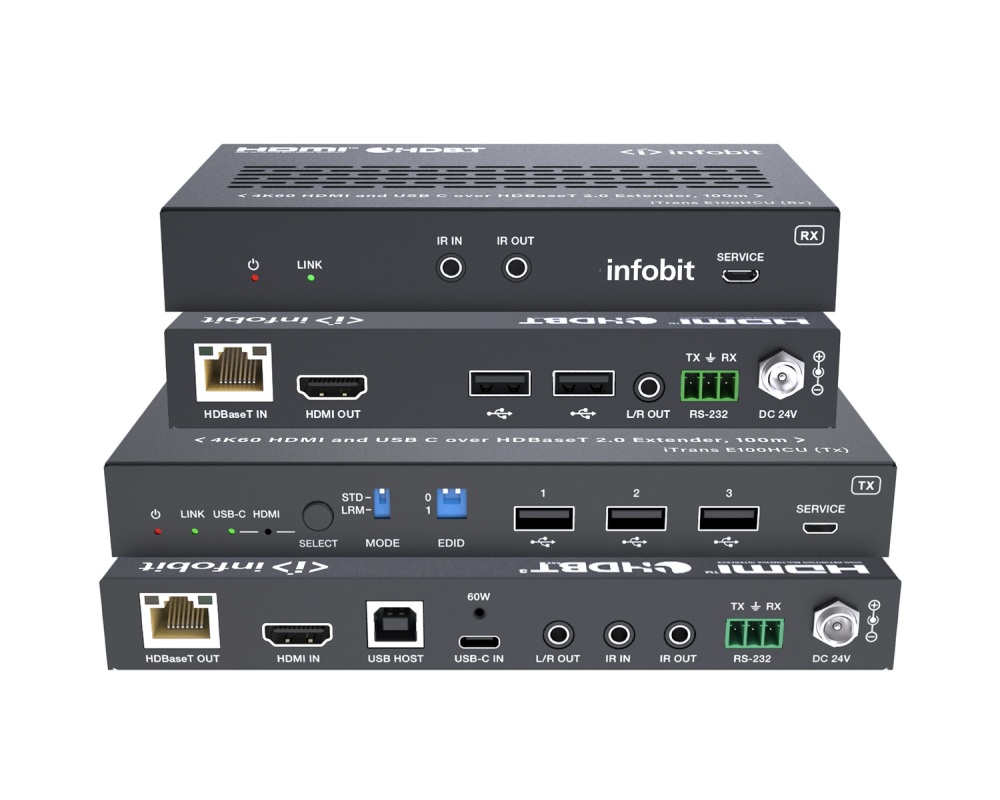

INFOBIT iTrans E100HCU — удлинитель HDMI и USB-C по HDBaseT 2.0 с USB 2.0
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans E100HCU — удлинитель HDMI и USB-C по HDBaseT 2.0 с USB 2.0.
Особенности INFOBIT iTrans E100HCU:
Разрешение до 4K2K при 60 Гц, 4:4:4.
HDBaseT 2.0
Совместимость с HDCP 2.3; пропускная способность видео 18 Гбит/с.
Передача сигналов 4K60 / 4K30 / 1080p до 100 м / 328 футов по одному кабелю CAT6A/7 в стандартном режиме HDBT.
Передача сигнала 1080p, 8 бит, до 150 м / 492 футов по одному кабелю CAT6A/7 в режиме увеличенной дальности HDBT.
Автоматическое или ручное переключение входов USB-C и HDMI.
Автоматическое переключение по обнаружению 5 В HDMI или видеосигнала.
USB-C поддерживает передачу аудио и видео в режиме DP-ALT, данные USB 2.0 и зарядку мощностью до 60 Вт.
Питание VBUS клиентских портов USB-A передатчика и приёмника включается или отключается в зависимости от подключения USB-хоста.
Сквозная передача HDR, HDR10, HDR10+, Dolby Vision LLM и HLG.
Понижение разрешения 4K до 1080p на выходе HDMI без преобразования частоты кадров.
Извлечение аналогового аудио на передатчике и приёмнике.
Сквозная передача RS-232 и управление в гостевом режиме.
Двунаправленная сквозная передача ИК-сигналов и передача USB 2.0.
Расширенное управление EDID.
Порты USB-A передатчика обеспечивают ток до 500 мА, порты USB-A приёмника — до 1000 мА.
Двунаправленное питание PoC 24 В.
Технические характеристики
| Модель | iTrans E100HCU |
| Наименование | Удлинитель HDMI 4K60 и USB-C по HDBaseT 2.0, 100 м |
| Стандарт HDMI | HDMI 2.0b |
| Стандарт HDCP | HDCP 2.3 |
| Стандарт USB | USB 2.0 |
| Пропускная способность видео | 18 Гбит/с |
| Разрешение видео | До 4K при 60 Гц, 4:4:4 |
| Цветовое пространство | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Глубина цвета | 8 / 10 / 12 бит |
| Уровень ИК-сигнала | 12 В, размах P-P |
| Частота ИК-сигнала | Широкополосный ИК-сигнал, 20–60 кГц |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| Аудиоформаты | HDMI/USB-C/HDBT: LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD Аналоговое аудио 3,5 мм: LPCM 2CH |
| Дальность передачи | Стандартный режим HDBT (4K60 / 4K30 / 1080p): 100 м / 328 футов (CAT6A/7) Режим увеличенной дальности HDBT (1080p, 8 бит): 150 м / 492 фута (CAT6A/7) |
| Защита от электростатического разряда | IEC 61000-4-2: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Передатчик | Входы: 1 × HDMI IN [Type-A, 19-контактное гнездо] 1 × USB-C IN [USB Type-C, 24-контактное гнездо] Выходы: 1 × HDBaseT OUT [RJ45, 8-контактное гнездо] 1 × L/R OUT [стереогнездо мини-джек 3,5 мм] Управление: 1 × IR IN [стереогнездо мини-джек 3,5 мм] 1 × IR OUT [стереогнездо мини-джек 3,5 мм] 1 × RS-232 [3-контактный разъём Phoenix, 3,81 мм] 1 × SERVICE [Micro-USB, 5-контактное гнездо] 1 × USB HOST [USB Type-B, 4-контактное гнездо] 3 × USB Devices [USB Type-A, 4-контактное гнездо] |
| Приёмник | Вход: 1 × HDBaseT IN [RJ45, 8-контактное гнездо] Выход: 1 × HDMI OUT [Type-A, 19-контактное гнездо] 1 × L/R OUT [стереогнездо мини-джек 3,5 мм] Управление: 1 × IR IN [стереогнездо мини-джек 3,5 мм] 1 × IR OUT [стереогнездо мини-джек 3,5 мм] 1 × RS-232 [3-контактный разъём Phoenix, 3,81 мм] 1 × SERVICE [Micro-USB, 5-контактное гнездо] 2 × USB Devices [USB Type-A, 4-контактное гнездо] |
| Корпус | Металлический корпус |
| Цвет | Чёрный |
| Размеры | Передатчик: 170 мм [Ш] × 102 мм [Г] × 22 мм [В]; приёмник: 144 мм [Ш] × 78 мм [Г] × 23 мм [В] |
| Масса | Передатчик: 491 г; приёмник: 334 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц Выход: 24 В постоянного тока / 3,75 А (стандарт US/EU, сертификация CE/FCC/UL) |
| Потребляемая мощность (макс.) | 97,92 Вт (питание со стороны передатчика, зарядка USB-C 60 Вт и PoC для приёмника); 16,08 Вт (питание со стороны передатчика или приёмника, без зарядки USB-C) |
| Рабочая температура | 32–104 °F / 0–40 °C |
| Температура хранения | −4…+140 °F / −20…+60 °C |
| Относительная влажность | 20–90% RH, без конденсации |

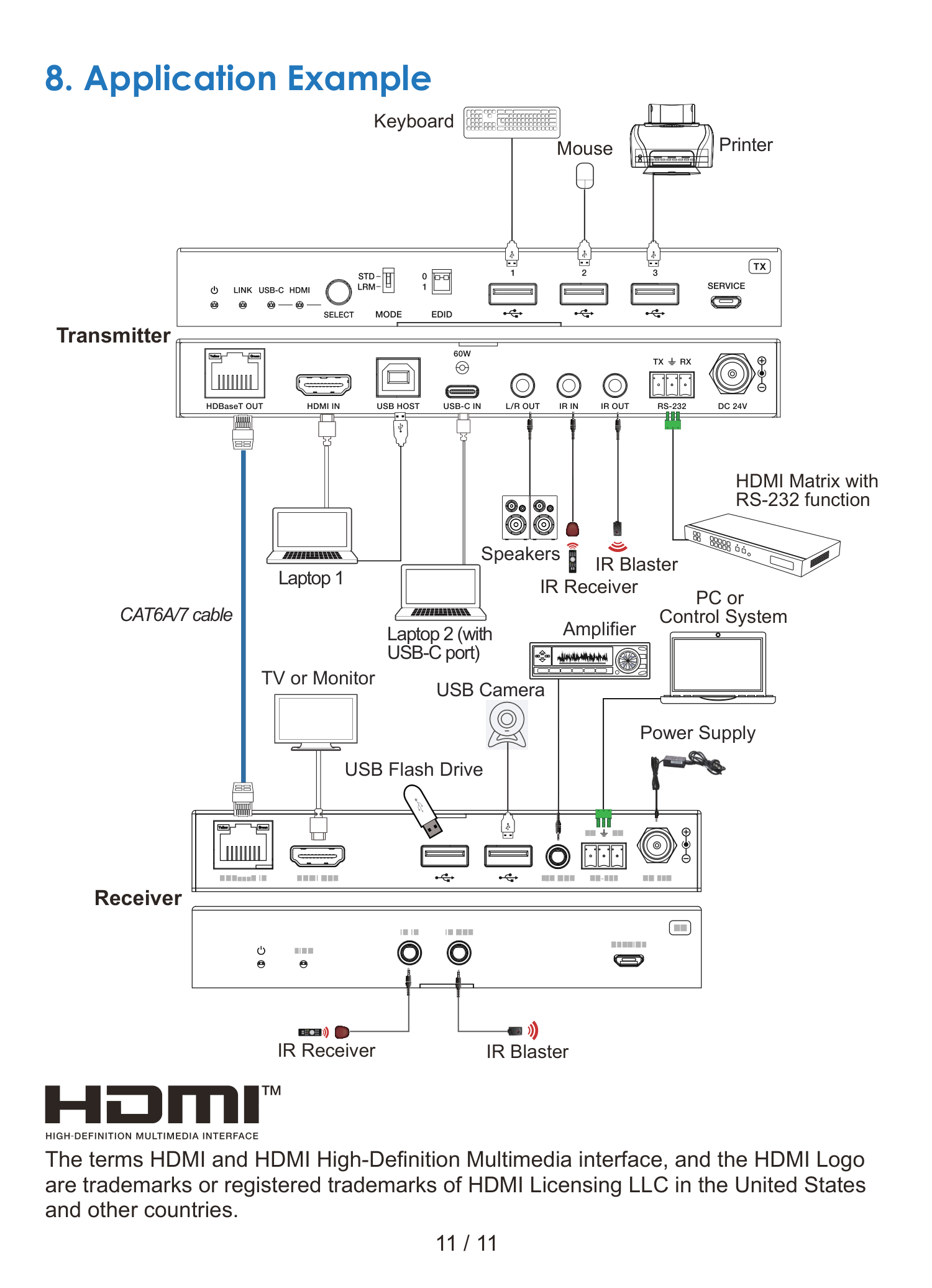

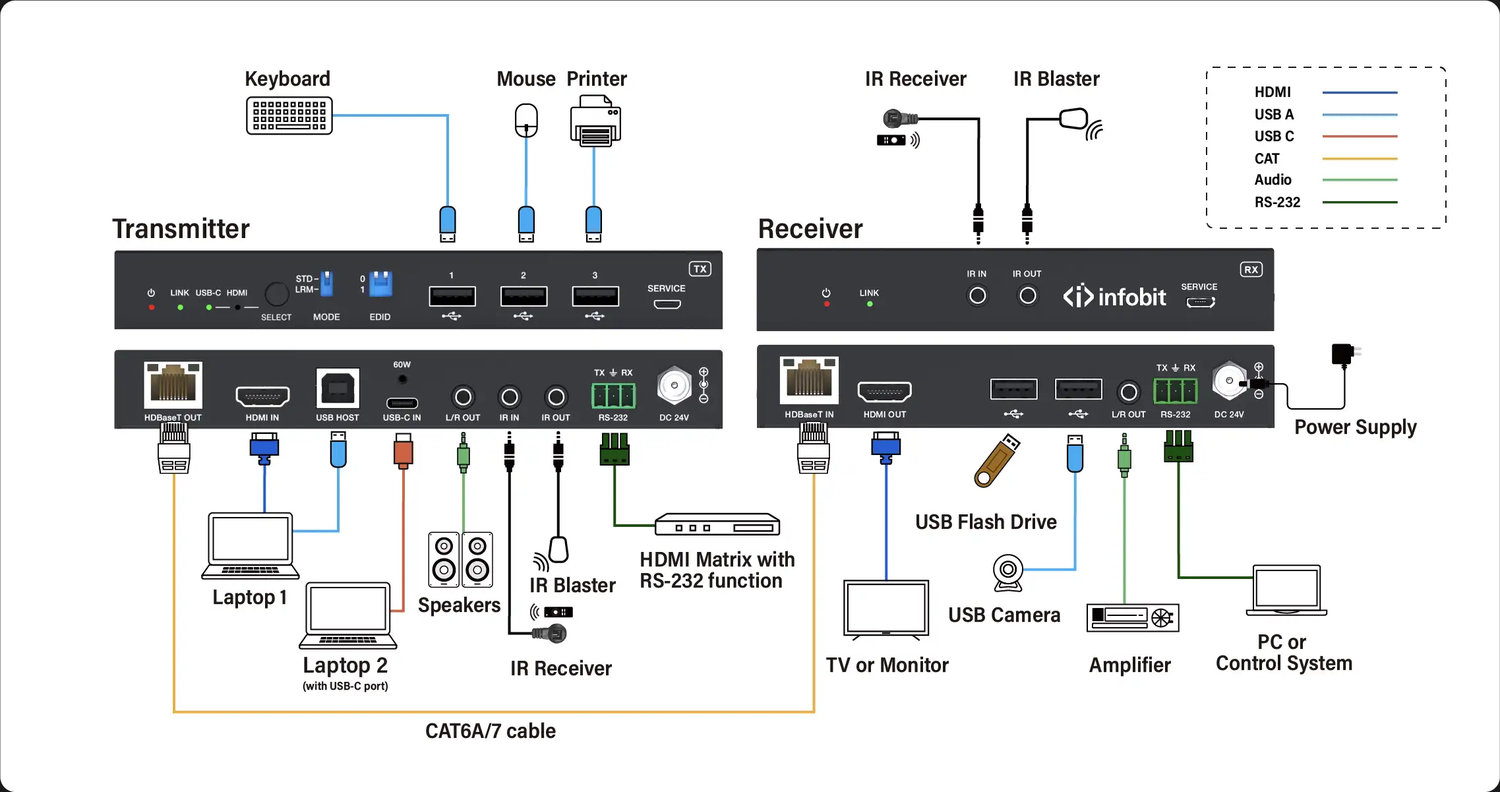

Схема подключения
Руководство пользователя INFOBIT iTrans E100HCU V1.0
Удлинитель HDMI/USB-C 18 Гбит/с по HDBaseT 2.0 с USB 2.0, 100 м.

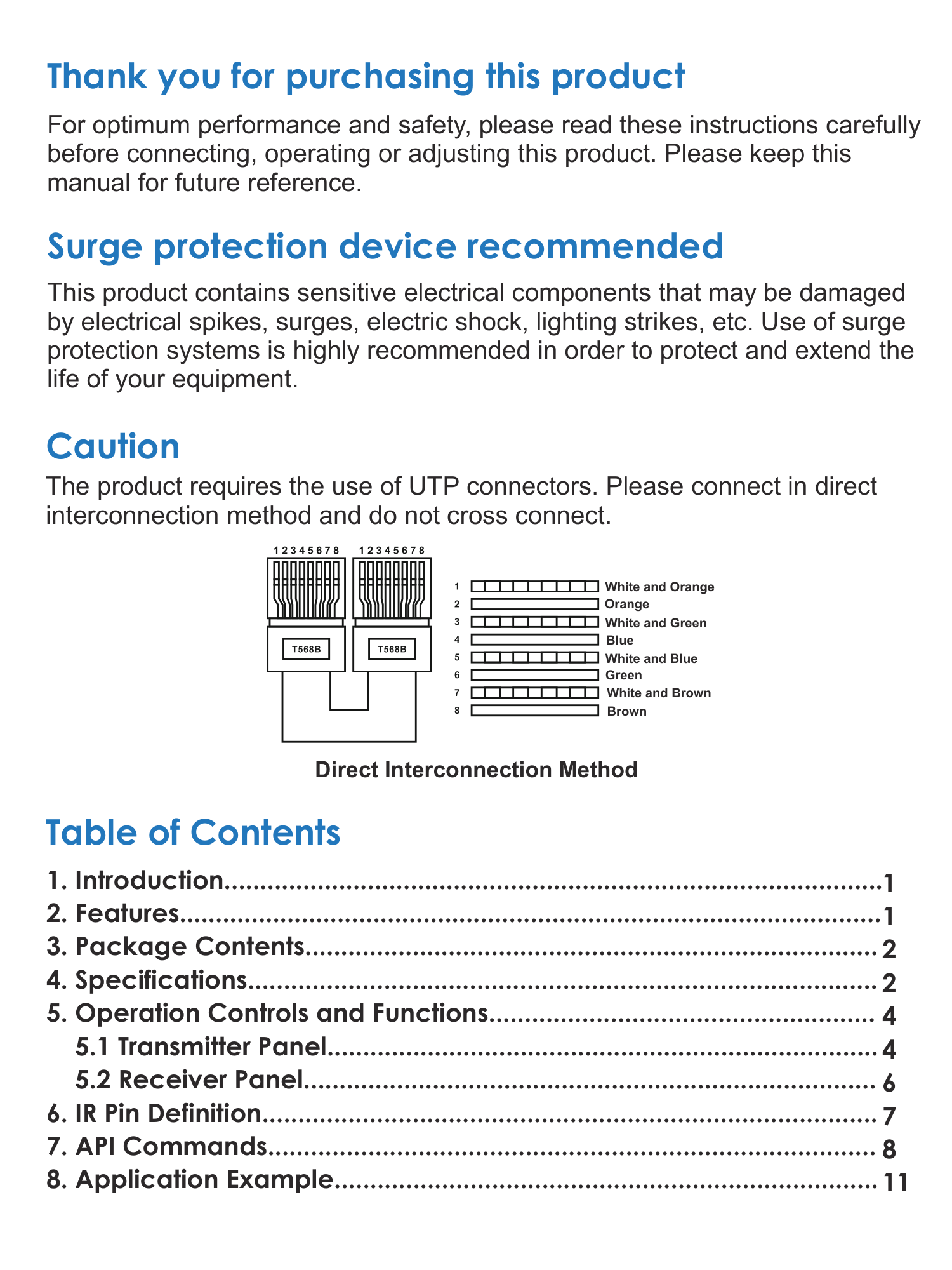

Благодарим за приобретение изделия
Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.
Рекомендуется устройство защиты от перенапряжения
Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.
Внимание
Для изделия требуются разъёмы UTP. Используйте прямое соединение; перекрёстное соединение не допускается.
Прямое соединение: порядок жил
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый
1. Введение
Этот удлинитель HDBaseT 2.0 с пропускной способностью 18 Гбит/с передаёт несжатые сигналы HDMI/USB-C, двунаправленные ИК-сигналы, RS-232 и USB 2.0 на расстояние до 100 м / 328 футов по одному кабелю CAT6A/7. Разрешение видео достигает 4K2K при 60 Гц, YUV 4:4:4.
Передатчик оснащён одним входом HDMI, одним входом USB-C с зарядкой 60 Вт, одним портом USB Host и тремя портами USB Device. Можно выбирать стандартный режим HDBT, установленный на заводе, или режим увеличенной дальности HDBT. Приёмник оснащён одним выходом HDMI и двумя портами USB Device. Оба устройства поддерживают извлечение аналогового аудио 3,5 мм, управление EDID, двунаправленную передачу ИК-сигналов и сквозную передачу RS-232. Двунаправленное питание PoC 24 В оснащено переключателем PoC, необходимым при подключении передатчика к проектору HDBT.
Удлинитель предлагает удобное решение для передачи видео на большие расстояния по одному кабелю CAT и подходит для домашнего и коммерческого применения.
2. Особенности
- Совместимость с HDCP 2.3; пропускная способность видео 18 Гбит/с.
- Конструкция на основе микросхемы HDBaseT 2.0 VS2010.
- Разрешение видео до 4K2K при 60 Гц, YUV 4:4:4, согласно HDMI 2.0b.
- Передача 4K60 / 4K30 / 1080p до 100 м / 328 футов по одному кабелю CAT6A/7 в стандартном режиме HDBT.
- Передача 1080p, 8 бит, до 150 м / 492 футов по одному кабелю CAT6A/7 в режиме увеличенной дальности HDBT.
- Передатчик: 1 вход HDMI, 1 вход USB-C, 1 выход HDBT, 1 USB 2.0 Host и 3 клиентских порта USB 2.0.
- Приёмник: 1 выход HDMI и 2 клиентских порта USB 2.0.
- Автоматическое или ручное переключение входов USB-C и HDMI.
- Выбор автоматического переключения по 5 В HDMI или обнаружению сигнала.
- USB-C поддерживает аудио/видео в режиме DP-ALT, данные USB 2.0 и зарядку до 60 Вт.
- Питание VBUS клиентских USB-A передатчика и приёмника включается и отключается в зависимости от подключения USB-хоста.
- Сквозная передача HDR, HDR10, HDR10+, Dolby Vision LLM и HLG.
- Понижение разрешения 4K до 1080p на выходе HDMI без преобразования частоты кадров.
- Извлечение аналогового аудио на передатчике и приёмнике.
- Сквозная передача RS-232 и управление в гостевом режиме.
- Двунаправленная передача ИК-сигналов и передача USB 2.0.
- Расширенное управление EDID.
- USB-A передатчика: ток до 500 мА; USB-A приёмника: ток до 1000 мА.
- Двунаправленное питание PoC 24 В с переключателем PoC.
3. Комплект поставки
- Передатчик HDMI/USB-C по HDBaseT 2.0, 18 Гбит/с — 1 шт.
- Приёмник HDMI 18 Гбит/с — 1 шт.
- Кабель ИК-излучателя, 1,5 м — 1 шт.
- Кабель широкополосного ИК-приёмника, 1,5 м — 1 шт.
- 3-контактный штекер Phoenix 3,81 мм — 2 шт.
- Монтажное ушко — 4 шт.
- Крепёжный винт KM3 × 4 — 8 шт.
- Настольный источник питания 24 В / 3,75 А — 1 шт.
- Руководство пользователя — 1 шт.
4. Технические характеристики
| Технические параметры | |
|---|---|
| Стандарт HDMI | HDMI 2.0b |
| Стандарт HDCP | HDCP 2.3 |
| Стандарт USB | USB 2.0 |
| Пропускная способность видео | 18 Гбит/с |
| Разрешение видео | До 4K при 60 Гц, 4:4:4 |
| Цветовое пространство | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Глубина цвета | 8 / 10 / 12 бит |
| Уровень ИК-сигнала | 12 В, размах P-P |
| Частота ИК-сигнала | Широкополосный ИК-сигнал, 20–60 кГц |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| Аудиоформаты | HDMI/USB-C/HDBT: LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD Аналоговое аудио 3,5 мм: LPCM 2CH |
| Дальность передачи | Стандартный режим HDBT (4K60 / 4K30 / 1080p): 100 м / 328 футов (CAT6A/7) Режим увеличенной дальности HDBT (1080p, 8 бит): 150 м / 492 фута (CAT6A/7) |
| Защита от электростатического разряда | IEC 61000-4-2: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Подключения | |
| Передатчик | Входы: 1 × HDMI IN [Type-A, 19-контактное гнездо] 1 × USB-C IN [USB Type-C, 24-контактное гнездо] Выходы: 1 × HDBaseT OUT [RJ45, 8-контактное гнездо] 1 × L/R OUT [стереогнездо мини-джек 3,5 мм] Управление: 1 × IR IN [стереогнездо мини-джек 3,5 мм] 1 × IR OUT [стереогнездо мини-джек 3,5 мм] 1 × RS-232 [3-контактный разъём Phoenix, 3,81 мм] 1 × SERVICE [Micro-USB, 5-контактное гнездо] 1 × USB HOST [USB Type-B, 4-контактное гнездо] 3 × USB Devices [USB Type-A, 4-контактное гнездо] |
| Приёмник | Вход: 1 × HDBaseT IN [RJ45, 8-контактное гнездо] Выход: 1 × HDMI OUT [Type-A, 19-контактное гнездо] 1 × L/R OUT [стереогнездо мини-джек 3,5 мм] Управление: 1 × IR IN [стереогнездо мини-джек 3,5 мм] 1 × IR OUT [стереогнездо мини-джек 3,5 мм] 1 × RS-232 [3-контактный разъём Phoenix, 3,81 мм] 1 × SERVICE [Micro-USB, 5-контактное гнездо] 2 × USB Devices [USB Type-A, 4-контактное гнездо] |
| Механические и эксплуатационные параметры | |
| Корпус | Металлический корпус |
| Цвет | Чёрный |
| Размеры | Передатчик: 170 мм [Ш] × 102 мм [Г] × 22 мм [В]; приёмник: 144 мм [Ш] × 78 мм [Г] × 23 мм [В] |
| Масса | Передатчик: 491 г; приёмник: 334 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц Выход: 24 В постоянного тока / 3,75 А (стандарт US/EU, сертификация CE/FCC/UL) |
| Потребляемая мощность (макс.) | 97,92 Вт (питание со стороны передатчика, зарядка USB-C 60 Вт и PoC для приёмника); 16,08 Вт (питание со стороны передатчика или приёмника, без зарядки USB-C) |
| Рабочая температура | 32–104 °F / 0–40 °C |
| Температура хранения | −4…+140 °F / −20…+60 °C |
| Относительная влажность | 20–90% RH, без конденсации |
| Разрешение / длина кабеля | 4K60 — футы / метры | 4K24 — футы / метры | 1080p60 — футы / метры |
| HDMI IN / OUT | 26 футов / 8 м | 39 футов / 12 м | 50 футов / 15 м |
Настоятельно рекомендуется кабель Premium High Speed HDMI.

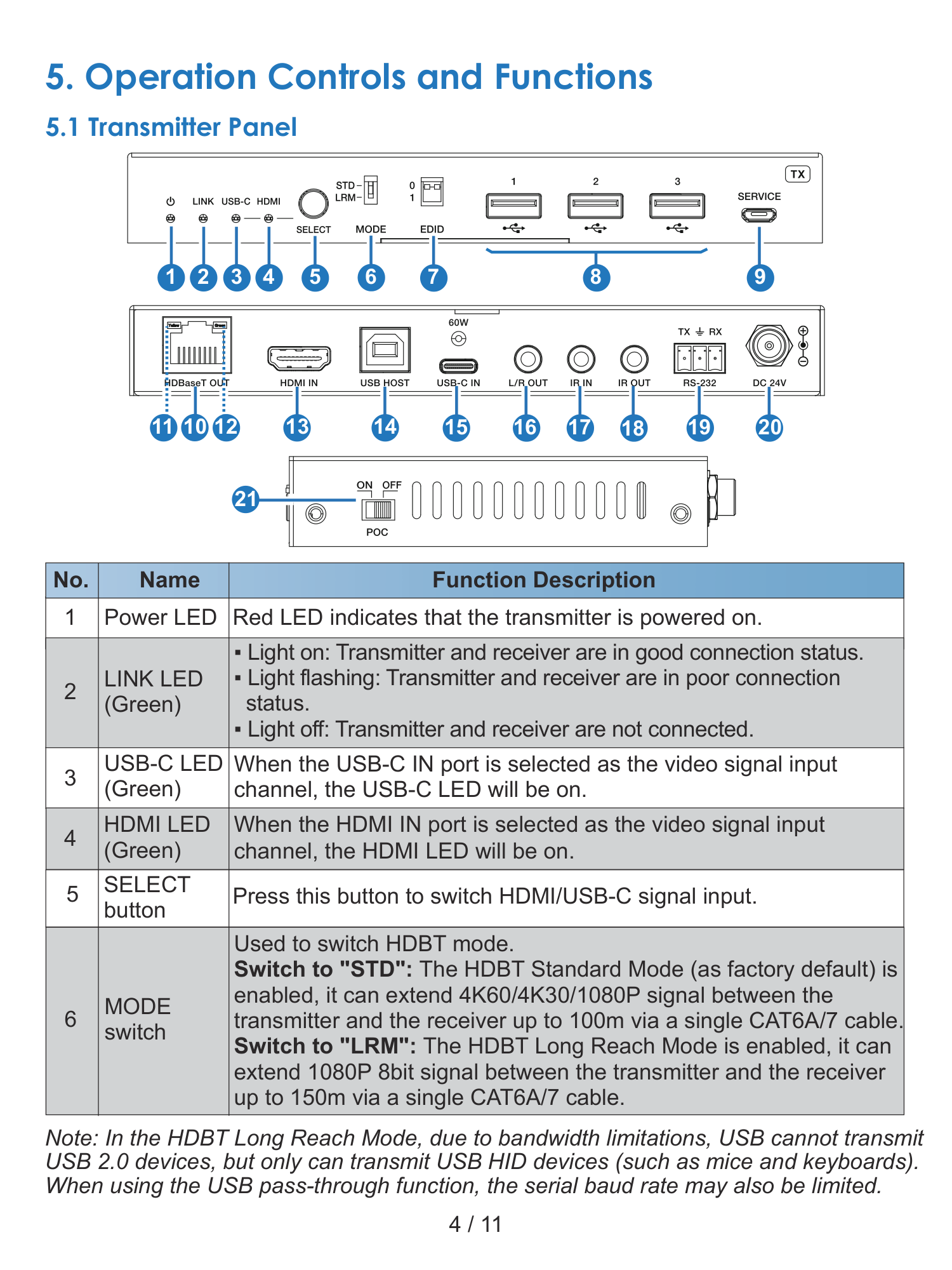

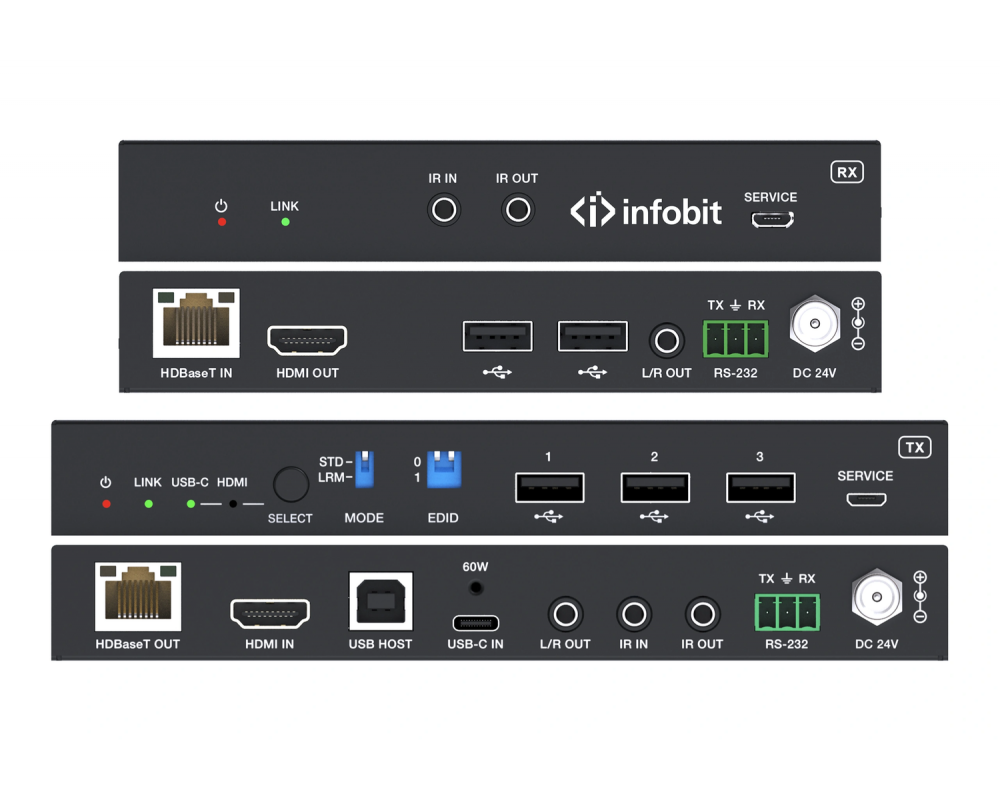

5. Органы управления и функции
5.1. Панель передатчика
| № | Наименование | Описание функции |
| 1 | Power LED | Красный индикатор горит при включённом питании передатчика. |
| 2 | LINK LED (зелёный) | Горит: хорошее соединение между передатчиком и приёмником. Мигает: плохое соединение между передатчиком и приёмником. Не горит: передатчик и приёмник не соединены. |
| 3 | USB-C LED (зелёный) | Горит при выборе USB-C IN в качестве видеовхода. |
| 4 | HDMI LED (зелёный) | Горит при выборе HDMI IN в качестве видеовхода. |
| 5 | Кнопка SELECT | Нажмите для переключения входного сигнала HDMI / USB-C. |
| 6 | Переключатель MODE | Переключение режима HDBT. STD: стандартный режим HDBT, заводская настройка; передача 4K60 / 4K30 / 1080p между передатчиком и приёмником до 100 м по одному CAT6A/7. LRM: режим увеличенной дальности HDBT; передача 1080p, 8 бит, до 150 м по одному CAT6A/7. |
Примечание: В режиме увеличенной дальности HDBT из-за ограничения полосы пропускания невозможно передавать данные устройств USB 2.0: поддерживаются только USB HID, например мыши и клавиатуры. При использовании сквозной передачи USB скорость последовательного обмена также может быть ограничена.
| № | Наименование | Описание функции |
| 7 | DIP-переключатель EDID | Настройка EDID: 00 — копировать EDID дисплея (заводская настройка); 01 — 4K30 4:4:4; 10 — 1080p60 4:4:4; 11 — 1200p60 4:4:4. |
| 8 | Порты USB Device | Три порта расширения USB для мыши, клавиатуры, флеш-накопителя и других USB-устройств; максимальное питание 5 В / 500 мА. |
| 9 | SERVICE | Порт обновления прошивки и управления командами API. |
| 10 | HDBaseT OUT | Выход сигнала HDBaseT для соединения с HDBaseT IN приёмника кабелем CAT6A/7. Используется для сквозной передачи различных сигналов. |
| 11 | Индикатор данных (жёлтый) | Горит: передаётся видеосигнал с шифрованием HDCP. Мигает: передаётся видеосигнал без шифрования HDCP. Не горит: видеосигнал не передаётся. |
| 12 | Индикатор соединения (зелёный) | Горит: хорошее соединение между передатчиком и приёмником. Мигает: плохое соединение между передатчиком и приёмником. Не горит: передатчик и приёмник не соединены. |
| 13 | HDMI IN | Вход сигнала HDMI для подключения источника HDMI. |
| 14 | USB HOST | Порт USB Host для подключения компьютера, связанный со входом HDMI IN. При выборе HDMI IN в качестве входного канала сигнал USB 2.0 передаётся только через порт USB HOST. |
| 15 | USB-C | Порт USB Type-C выполняет три функции. (1) Вход видеосигнала USB-C для подключения источника. (2) Порт USB-C Host: при выборе USB-C в качестве видеовхода этот же порт одновременно передаёт USB 2.0. (3) Зарядка USB-C: только когда передатчик подключён к источнику 24 В / 3,75 А, порт обеспечивает зарядку внешних USB-C устройств мощностью 60 Вт. Если источник питания подключён к приёмнику, а передатчик питается по линии, зарядка USB-C недоступна. |
| 16 | L/R OUT | Аналоговый аудиовыход для вывода извлечённого аудио. |
| 17 | IR IN | Вход ИК-сигнала для подключения кабеля ИК-приёмника. |
| 18 | IR OUT | Выход ИК-сигнала для подключения кабеля ИК-излучателя. |
| 19 | RS-232 | Последовательный порт для сквозной передачи RS-232 и управления командами API. |
| 20 | DC 24V | Вход питания 24 В постоянного тока / 3,75 А. Удлинитель поддерживает PoC: при подключении адаптера 24 В / 3,75 А к передатчику или приёмнику другому устройству отдельное питание не требуется. |
| 21 | Переключатель PoC | Включение и отключение функции PoC. |

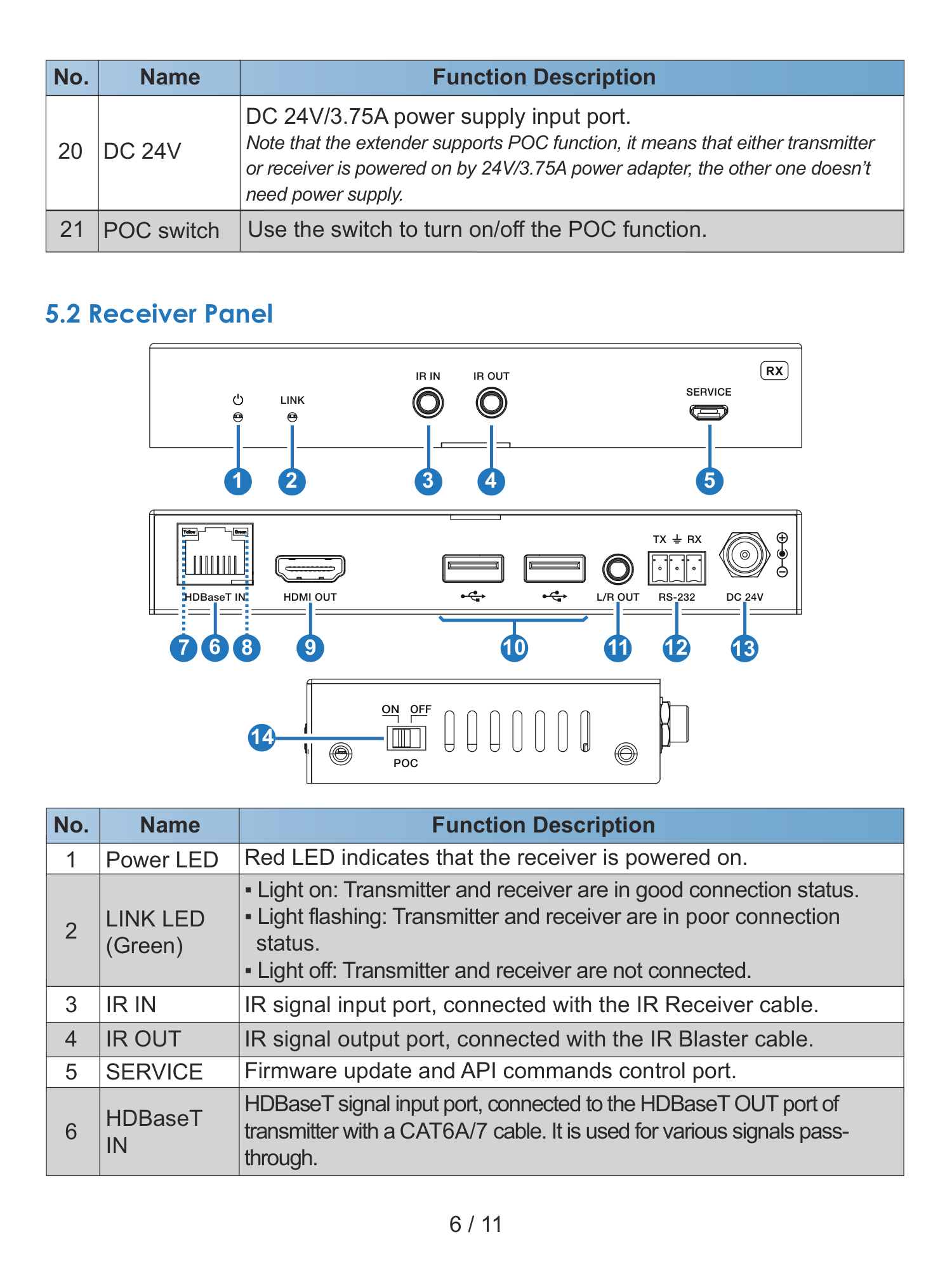

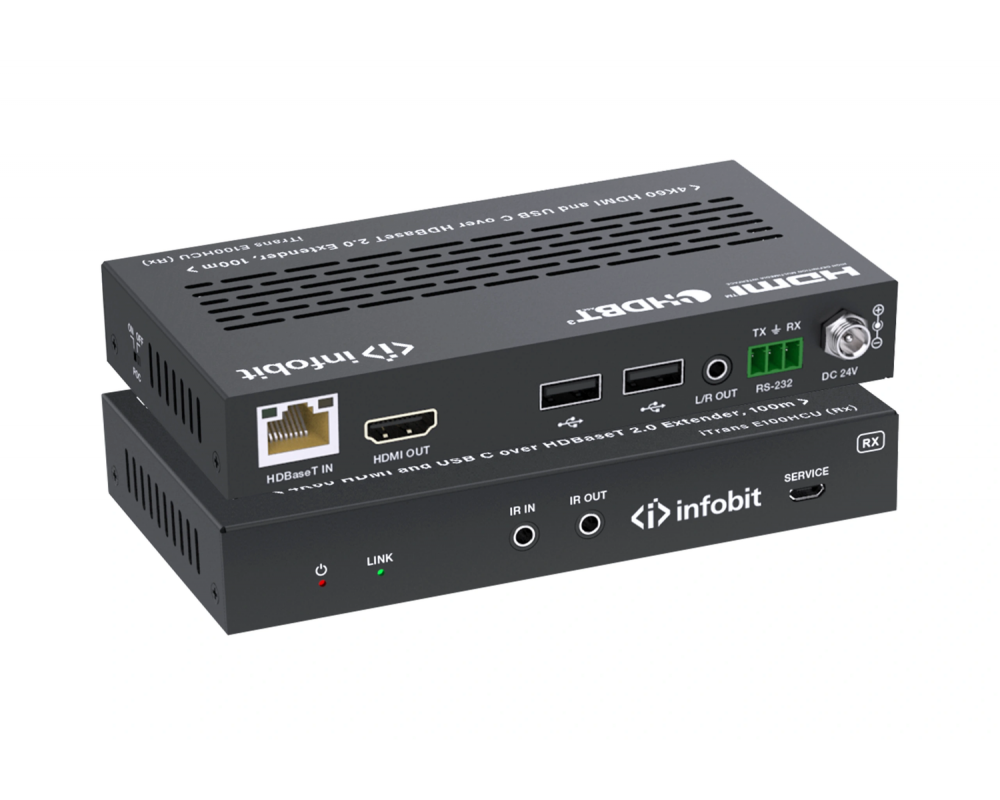

5.2. Панель приёмника
| № | Наименование | Описание функции |
| 1 | Power LED | Красный индикатор горит при включённом питании приёмника. |
| 2 | LINK LED (зелёный) | Горит: хорошее соединение между передатчиком и приёмником. Мигает: плохое соединение между передатчиком и приёмником. Не горит: передатчик и приёмник не соединены. |
| 3 | IR IN | Вход ИК-сигнала для подключения кабеля ИК-приёмника. |
| 4 | IR OUT | Выход ИК-сигнала для подключения кабеля ИК-излучателя. |
| 5 | SERVICE | Порт обновления прошивки и управления командами API. |
| 6 | HDBaseT IN | Вход сигнала HDBaseT для соединения с HDBaseT OUT передатчика кабелем CAT6A/7. Используется для сквозной передачи различных сигналов. |
| 7 | Индикатор данных (жёлтый) | Горит: передаётся видеосигнал с шифрованием HDCP. Мигает: передаётся видеосигнал без шифрования HDCP. Не горит: видеосигнал не передаётся. |
| 8 | Индикатор соединения (зелёный) | Горит: хорошее соединение между передатчиком и приёмником. Мигает: плохое соединение между передатчиком и приёмником. Не горит: передатчик и приёмник не соединены. |
| 9 | HDMI OUT | Выход HDMI для подключения дисплея, например телевизора или монитора. |
| 10 | Порты USB Device | Два порта расширения USB для мыши, клавиатуры, флеш-накопителя и других USB-устройств; максимальный ток питания 1000 мА. |
| 11 | L/R OUT | Аналоговый аудиовыход для вывода извлечённого аудио. |
| 12 | RS-232 | Последовательный порт для сквозной передачи RS-232 и управления командами API. |
| 13 | DC 24V | Вход питания 24 В постоянного тока. Удлинитель поддерживает PoC: при подключении адаптера 24 В к передатчику или приёмнику другому устройству отдельное питание не требуется. |
| 14 | Переключатель PoC | Включение и отключение функции PoC. |

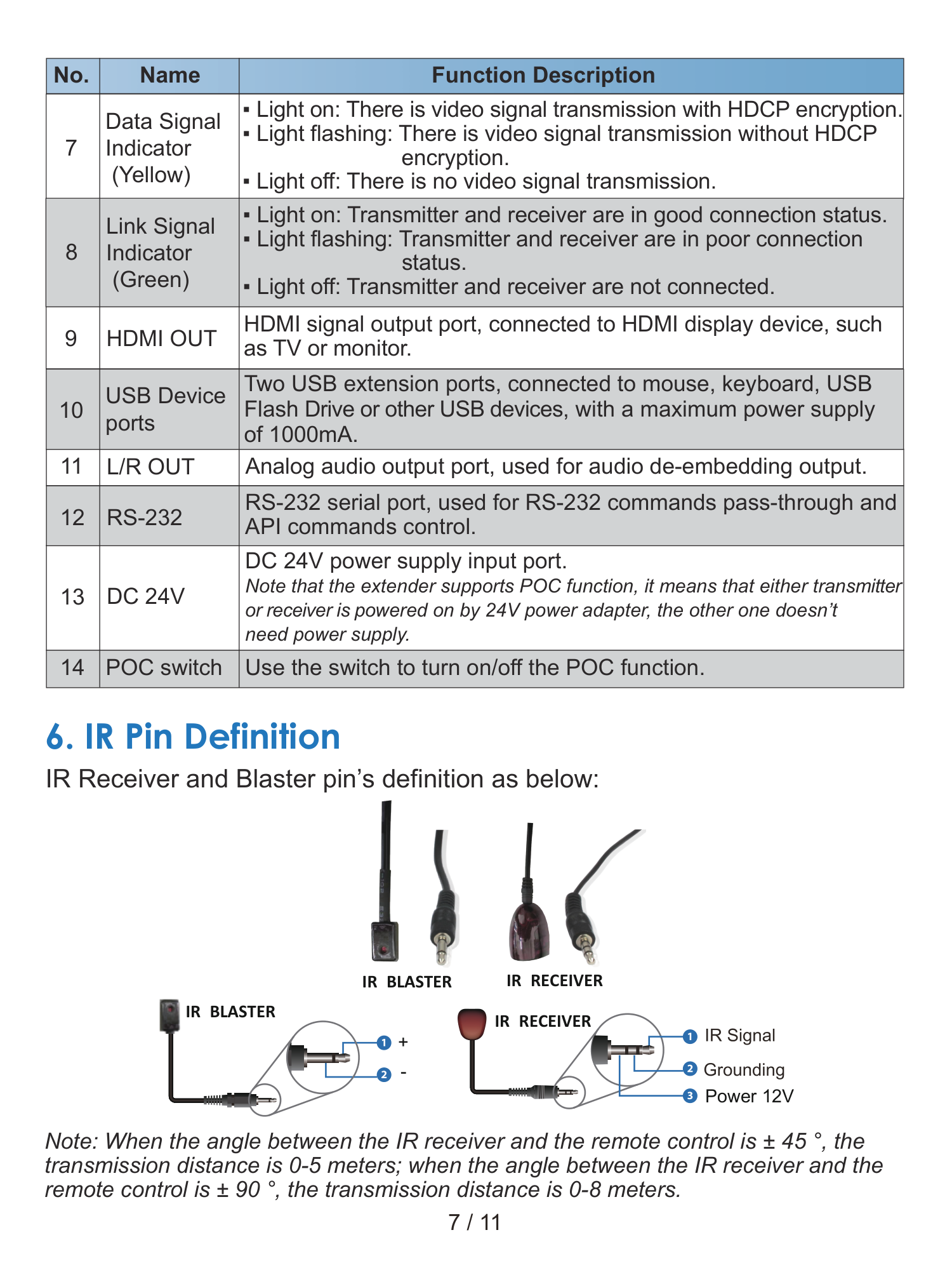

6. Назначение контактов ИК-разъёмов
Назначение контактов ИК-приёмника и ИК-излучателя показано ниже.
IR RECEIVER — ИК-приёмник, контакт питания 12 В; IR BLASTER — ИК-излучатель, контакты «+» и «−».
Примечание: при угле между ИК-приёмником и пультом ±45° дальность передачи составляет 0–5 метров; при угле ±90° — 0–8 метров.
7. Команды API
Изделие также поддерживает управление командами API. Подключите RS-232 к компьютеру или системе управления кабелем с 3-контактным разъёмом Phoenix либо соедините порт SERVICE с компьютером кабелем Micro-USB. Откройте программу последовательного терминала на компьютере и отправляйте ASCII-команды управления. Список команд приведён ниже.
ASCII-команды
Протокол RS-232: 115200 бод, 8 бит данных, 1 стоп-бит, без проверки чётности. Конец команды: <CR><LF>.
| Код команды | Описание функции | Пример | Ответ | По умолчанию |
| help | Получить список всех команд | help | ====================== Help Info FW Version: TX 1.0.0 RX 1.0.0 help Get the list of all commands r fw version Get Firmware version ...................... ====================== | |
| r fw version | Получить версию прошивки | r fw version | TX 1.0.0 RX 1.0.0 | |
| s reboot | Перезагрузить устройство | s reboot | Reboot… System Initializing... Initialization Finished! TX 1.0.0 RX 1.0.0 | |
| s reset | Восстановить заводские настройки | s reset | Sure to RESET to default settings? Type "Yes" after next prompt to confirm… | |
| r status | Получить состояние системы | r status | Input: USB-C Video: 1920x1080p60 Audio: 48K PCM 2CH HDCP: 1.4 USB Host: Connected HDBT Link: ON HDBT Signal: ON EDID: DIP_00 (Copy display's EDID) | |
| s tx input x | Выбрать видеовход передатчика: x = USBC, HDMI, AVMUTE, OFF | s tx input USBC | Set tx input from USBC | USBC |
| r tx input | Получить выбранный вход передатчика | r tx input | USBC | |
| s tx autoswitch x | Включить или отключить автоматическое переключение передатчика: x = ON, OFF | s tx autoswitch ON | Set tx autoswitch ON | ON |
| r tx autoswitch | Получить состояние автоматического переключения передатчика | r tx autoswitch | ON | |
| s tx autoswitch mode x | Выбрать режим автоматического переключения: x=0 — обнаружение 5 В; x=1 — обнаружение сигнала | s tx autoswitch mode 1 | Set tx autoswitch mode 1: signal detection | 1: обнаружение сигнала |
| r tx autoswitch mode | Получить режим автоматического переключения передатчика | r tx autoswitch mode | 1 | |
| s rx downscale x | Установить режим понижения разрешения приёмника: AUTO — автоматически по возможностям дисплея; ON — принудительно 4K в 1080p; OFF — сквозная передача видео | s rx downscale AUTO | Set rx downscale AUTO | AUTO |
| r rx downscale | Получить режим понижения разрешения приёмника | r rx downscale | AUTO | |
| s tx audio mute x | Включить или отключить приглушение извлекаемого аудио передатчика: x = ON, OFF | s tx audio mute ON | Set tx audio mute ON | OFF |
| r tx audio mute | Получить состояние приглушения извлекаемого аудио передатчика | r tx audio mute | OFF | |
| s rx audio mute x | Включить или отключить приглушение извлекаемого аудио приёмника: x = ON, OFF | s rx audio mute ON | Set rx audio mute ON | OFF |
| r rx audio mute | Получить состояние приглушения извлекаемого аудио приёмника | r rx audio mute | OFF | |
| s edid x to y | Установить EDID входных портов: x = USBC, HDMI, ALL. y: 00 — DIP-переключатель EDID (по умолчанию); 01 — 1920×1080 при 60 Гц, 8 бит, стерео; 02 — WUXGA 1920×1200; 03 — 1920×1080 при 60 Гц, 8 бит, аудио высокой чёткости; 04 — 3840×2160 при 60 Гц, 4:2:0, Deep Color, стерео; 05 — 3840×2160 при 60 Гц, Deep Color, стерео; 06 — 3840×2160 при 30 Гц, 8 бит, стерео; 07 — 3840×2160 при 60 Гц, Deep Color, аудио высокой чёткости; 08 — 3840×2160 при 60 Гц, Deep Color, HDR, LPCM 6CH; 09 — копировать EDID с выхода HDMI приёмника; 10 — пользовательский EDID 1; 11 — пользовательский EDID 2 | s edid USBC to 00 | Set edid USBC to 00 - EDID dipswitch (default) | 00 |
| r edid x | Получить EDID входных портов: x = USBC, HDMI | r edid USBC | 00 - EDID dipswitch (default) | |
| r edid data x | Получить данные EDID входного порта: x = USBC, HDMI | r edid data USBC | USBC EDID <00 FF FF FF….> | |
| s user edid x <y> | Установить пользовательский EDID: x=1 — пользовательский EDID 1; x=2 — пользовательский EDID 2; y = 00 FF FF FF ….. (256 байт данных EDID) | s user edid 1 <00 FF FF FF….> | User edid 1 is loaded | |
| r user edid x | Получить пользовательский EDID: x=1 — пользовательский EDID 1; x=2 — пользовательский EDID 2 | r user edid 1 | User edid 1 <00 FF FF FF….> | |
| s front button x | Установить блокировку кнопки передней панели (x=0–1): x=0 — разблокировать; x=1 — заблокировать | s front button 0 | Set front button unlocked | 0 |
| r front button | Получить состояние блокировки кнопки передней панели | r front button | Unlocked | |
| s hdbt update | Переключить Micro-USB (UART) на HDBT UART для обновления прошивки | s hdbt update | Hdbt update |
Примечание: команда API s hdbt update предназначена только для внутреннего использования.
В примерах и ответах сохранены строки протокола. Help Info — справка; FW Version — версия прошивки; Reboot — перезагрузка; System Initializing / Initialization Finished — инициализация / её завершение; RESET требует подтверждения Yes («Да»). Input — вход; Video — видео; Audio — аудио; USB Host: Connected — компьютер подключён; Link / Signal — соединение / сигнал; ON / OFF — включено / выключено; Copy display’s EDID — копировать EDID дисплея; signal detection — обнаружение сигнала; audio mute — приглушение звука; downscale — понижение разрешения; User edid 1 is loaded — пользовательский EDID 1 загружен; Unlocked — разблокировано.
8. Пример применения
Обозначения: Transmitter / Receiver — передатчик / приёмник; Laptop 1 / Laptop 2 — ноутбуки, второй с USB-C; Mouse — мышь; Keyboard — клавиатура; USB Flash Drive — USB-накопитель; USB Camera — USB-камера; Printer — принтер; Speakers — акустические системы; Amplifier — усилитель; IR Receiver / IR Blaster — ИК-приёмник / ИК-излучатель; TV or Monitor — телевизор или монитор; PC or Control System — компьютер или система управления; HDMI Matrix with RS-232 function — HDMI-матрица с RS-232; Power Supply — источник питания; CAT6A/7 — соединительный кабель.
Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.
Документы
iTrans E100HCU — руководство пользователя V1.0.pdf — 3.45M, 2025-03-12
Мы всегда стремимся предложить Вам минимальную цену на нашу продукцию, поэтому она согласуется индивидуально с каждым покупателем в зависимости от объемов закупаемой продукции. После получения заявки менеджер, при необходимости, свяжется с Вами для уточнения деталей заказа.
Оставьте заявку в один клик, и наш специалист свяжется с Вами в кратчайшие сроки:
- Окажет профессиональную консультацию.
- Сообщит цену на продукцию.
- Сообщит информацию об актуальных акциях и скидках.
- Подскажет ближайшее к Вам отделение с наличием нужной продукции.
- Согласует с Вами возможное время доставки.
Связаться с отделом продаж:
E-mail: sale@infobit.ru
Похожие товары
Интегрированный дизайн трансивера Infobit iTrans E100TR может быть гибко настрое...
0.00 р. Без НДС: 0.00 р.
Infobit iTrans B70S – это HDMI-удлинитель 18 Гбит/с, который позволяет расширить...
0.00 р. Без НДС: 0.00 р.
Infobit iTrans 201S – это профессиональный 4K-масштабирующий приемник, который м...
0.00 р. Без НДС: 0.00 р.
Infobit iTrans E100HC3K - Удлинитель 4K60 HDMI и USB C через HDBaseT 3.0
0.00 р. Без НДС: 0.00 р.
INFOBIT iTrans E150U2 — удлинитель HDMI 4K60 по HDBaseT с USB 2.0
0.00 р. Без НДС: 0.00 р.
INFOBIT iTrans E150SK — удлинитель HDMI 4K60 по HDBaseT с USB KVM
0.00 р. Без НДС: 0.00 р.
INFOBIT iTrans E100UC — удлинитель HDMI по HDBaseT 3.0 с USB 2.0 и ARC
0.00 р. Без НДС: 0.00 р.
INFOBIT iTrans E150CG — удлинитель HDMI 4K60 по HDBaseT с ИК, RS-232 и PoC
0.00 р. Без НДС: 0.00 р.
INFOBIT iTrans E100V3K — удлинитель HDMI по HDBaseT 3.0 с eARC/ARC и USB 2.0
0.00 р. Без НДС: 0.00 р.
INFOBIT iTrans E90U8K — удлинитель HDMI 8K и USB по HDBaseT с eARC/ARC
0.00 р. Без НДС: 0.00 р.
Новости и события
