INFOBIT iTrans E150SK — удлинитель HDMI 4K60 по HDBaseT с USB KVM

INFOBIT iTrans E150SK — удлинитель HDMI 4K60 по HDBaseT с USB KVM.

Особенности INFOBIT iTrans E150SK:

Передача 4K60 по кабелю витой пары

Длину изготовленного кабеля HDMI нельзя изменить после производства; на расстоянии около 25 футов / 8 м такие кабели становятся ненадёжными.
Кроме того, разъёмы HDMI можно устанавливать только в специализированных заводских условиях из-за чрезвычайно
высоких частот и плотности контактов. Это не позволяет установщикам и пользователям самостоятельно переделывать или изготавливать кабели.

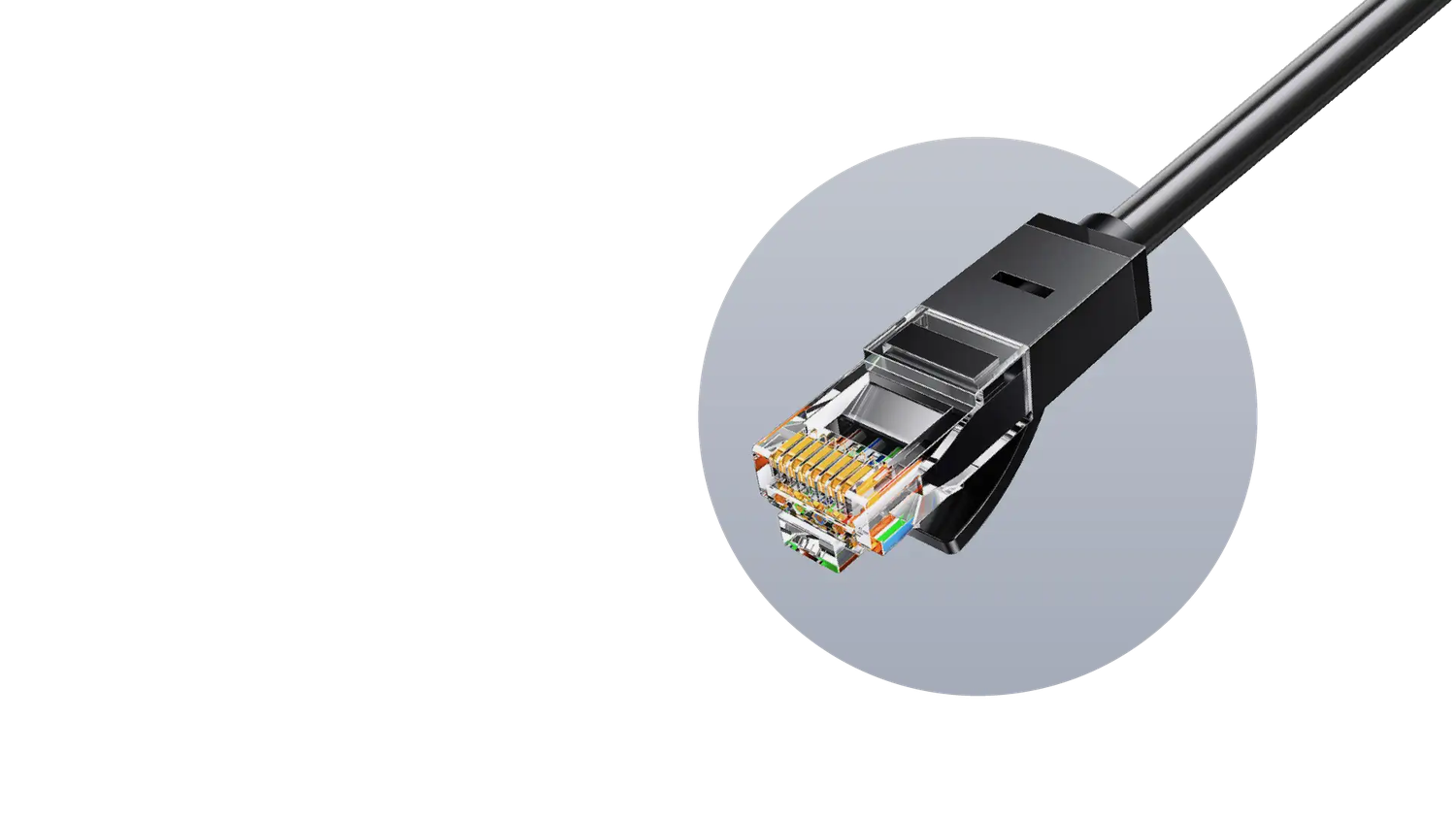

Кабели CAT6A широко доступны; установщик или конечный пользователь может легко их переделать для передачи видео 4K60 на 120 м.

Простое питание

При использовании удлинителя E150SK не требуется подавать питание одновременно на TX и RX.
Питание обеспечивается технологией PoC (Power over Cable) с высокой стабильностью.
При необходимости питание можно подать локально со стороны настенной панели или приёмника HDBaseT.

Технические характеристики

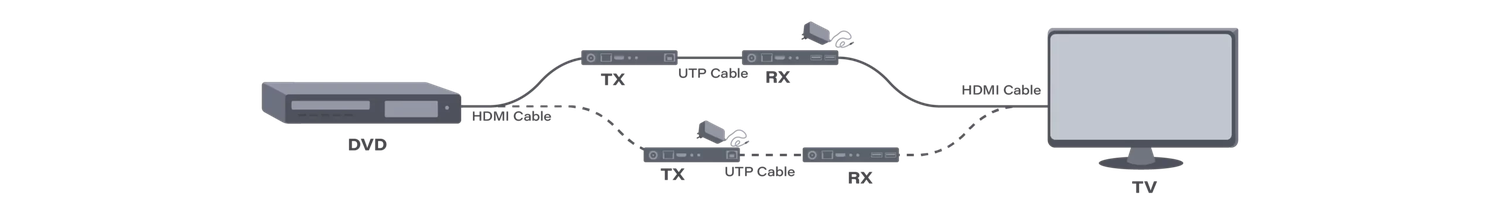

Схема подключения

Руководство пользователя INFOBIT iTrans E150SK V1.0

Благодарим за приобретение изделия

Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.

Рекомендуется устройство защиты от перенапряжения

Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.

1. Введение

Этот удлинитель HDBaseT 18 Гбит/с передаёт HDMI, двунаправленный ИК-сигнал управления и USB KVM на расстояние до 150 м по одному кабелю CAT6. Изделие преобразует HDMI в стандартный сигнал HDBaseT и передаёт его по сетевому кабелю. Двунаправленная сквозная передача ИК-сигнала позволяет легко управлять источником сигнала или дисплеем с удалённой стороны. Разрешение видео достигает 4K2K при 60 Гц, YUV 4:4:4. Также поддерживаются USB KVM и питание PoC.

Удлинитель может широко применяться в системах видеоконференц-связи, трансляции мультимедийных сигналов, удлинения HDMI и других областях.

2. Особенности

• Совместимость с HDMI 2.0b, HDCP 2.2 и USB 1.1.
• Пропускная способность видео 18 Гбит/с.
• Видео до 4K2K при 60 Гц, YUV 4:4:4.
• По одному кабелю CAT6 дальность достигает 492 футов / 150 м при 1080p60 либо 394 футов / 120 м при 4K2K60, 4:4:4.
• Двунаправленная сквозная передача ИК-сигнала и USB KVM.
• Поддержка двунаправленного питания PoC (Power over Cable).
• Компактная конструкция для простой и гибкой установки.

3. Комплект поставки

1. 1 × удлинитель HDBaseT 18 Гбит/с, передатчик.
2. 1 × удлинитель HDBaseT 18 Гбит/с, приёмник.
3. 1 × кабель ИК-излучателя, 1,5 м.
4. 1 × кабель ИК-приёмника, 1,5 м.
5. 1 × кабель USB, 1,5 м.
6. 4 × монтажных кронштейна.
7. 8 × крепёжных винтов KM3×4.
8. 1 × блок питания 24 В / 1 А с фиксирующимся разъёмом.
9. 1 × руководство пользователя.

4. Характеристики

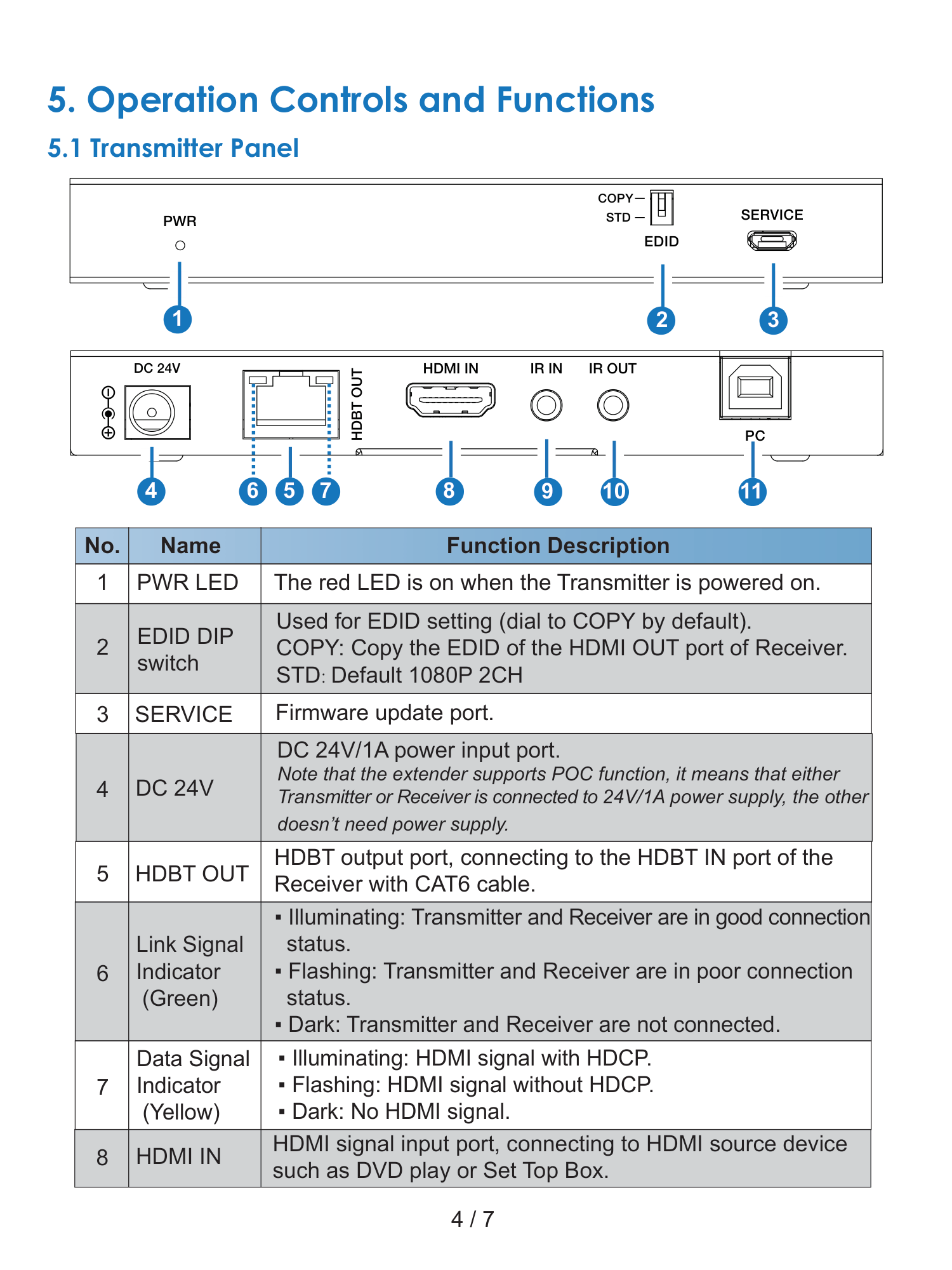

5. Органы управления и функции

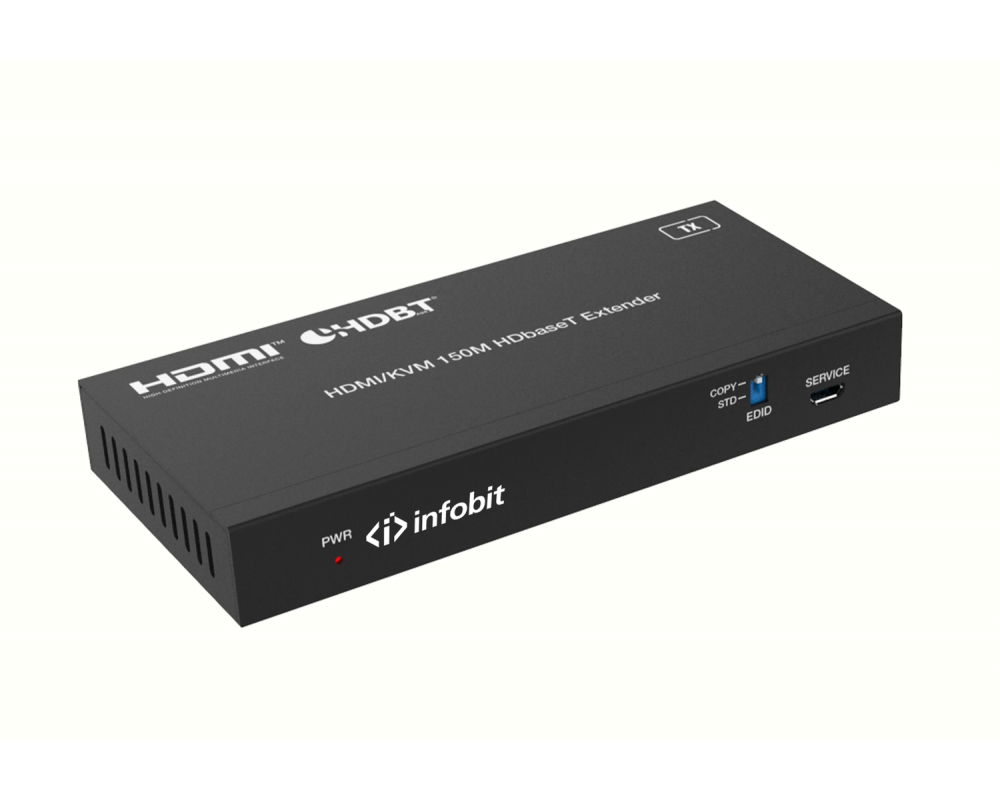

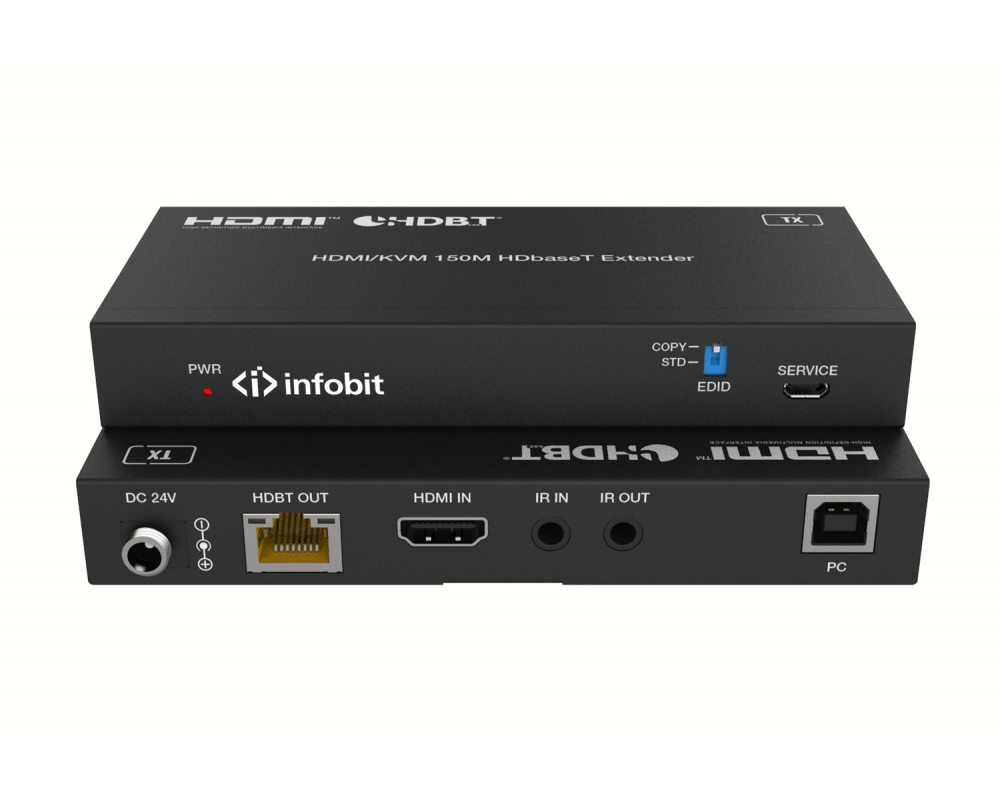

5.1. Панель передатчика

№	Наименование	Описание функции
1	Индикатор PWR	Красный индикатор горит при включённом питании передатчика.
2	DIP-переключатель EDID	Настройка EDID; по умолчанию переключатель находится в COPY. COPY: копирование EDID порта HDMI OUT приёмника. STD: стандартный режим 1080P 2CH.
3	SERVICE	Порт обновления прошивки.
4	DC 24V	Вход питания 24 В постоянного тока / 1 А. Удлинитель поддерживает PoC: если передатчик или приёмник подключён к блоку питания 24 В / 1 А, другой стороне отдельное питание не требуется.
5	HDBT OUT	Выход HDBT для соединения с портом HDBT IN приёмника кабелем CAT6.
6	Индикатор соединения (зелёный)	Горит: передатчик и приёмник соединены нормально. Мигает: качество соединения передатчика и приёмника плохое. Не горит: передатчик и приёмник не соединены.
7	Индикатор данных (жёлтый)	Горит: сигнал HDMI с HDCP. Мигает: сигнал HDMI без HDCP. Не горит: сигнал HDMI отсутствует.
8	HDMI IN	Вход сигнала HDMI для подключения источника HDMI, например DVD-проигрывателя или телевизионной приставки.

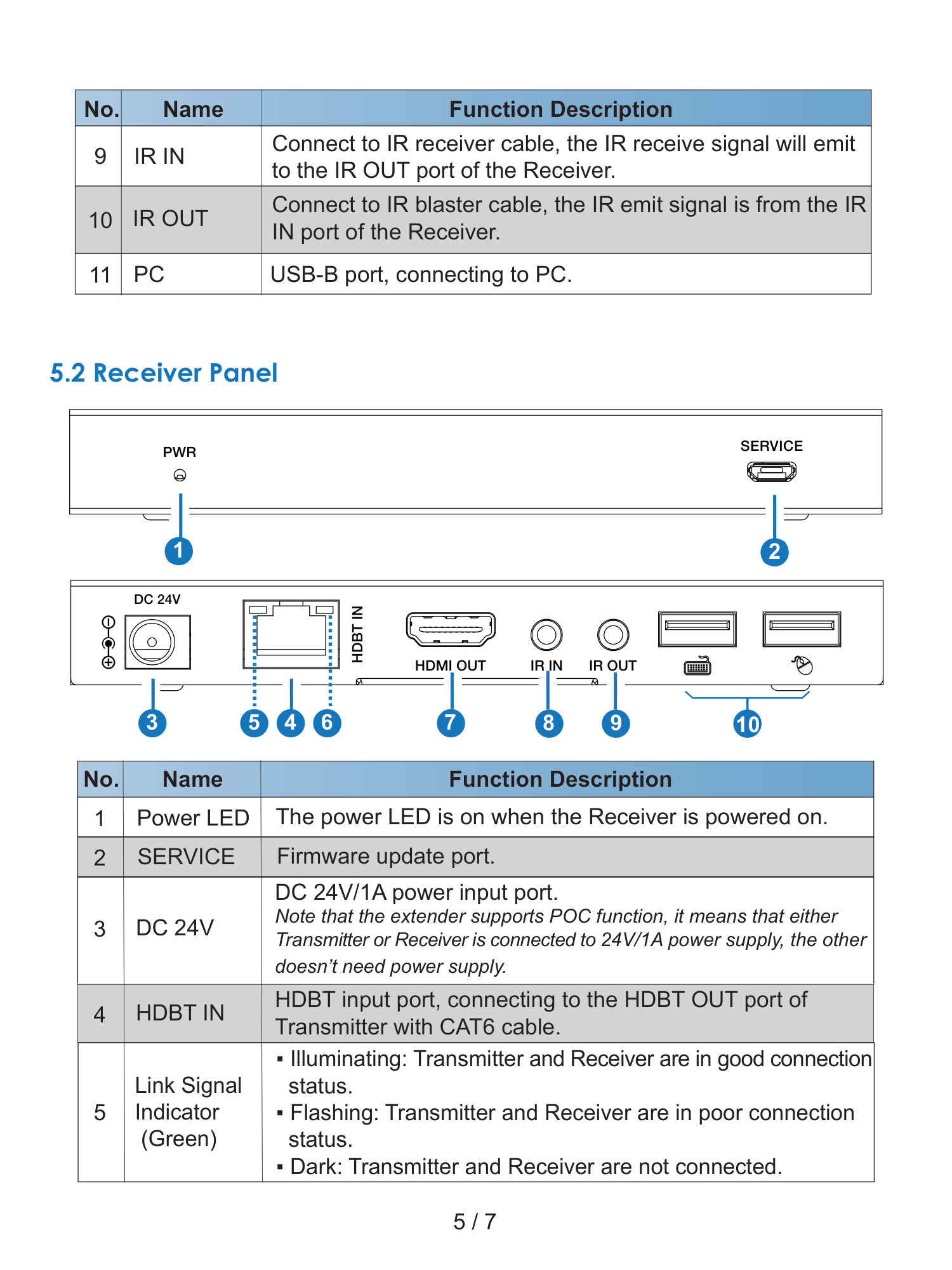

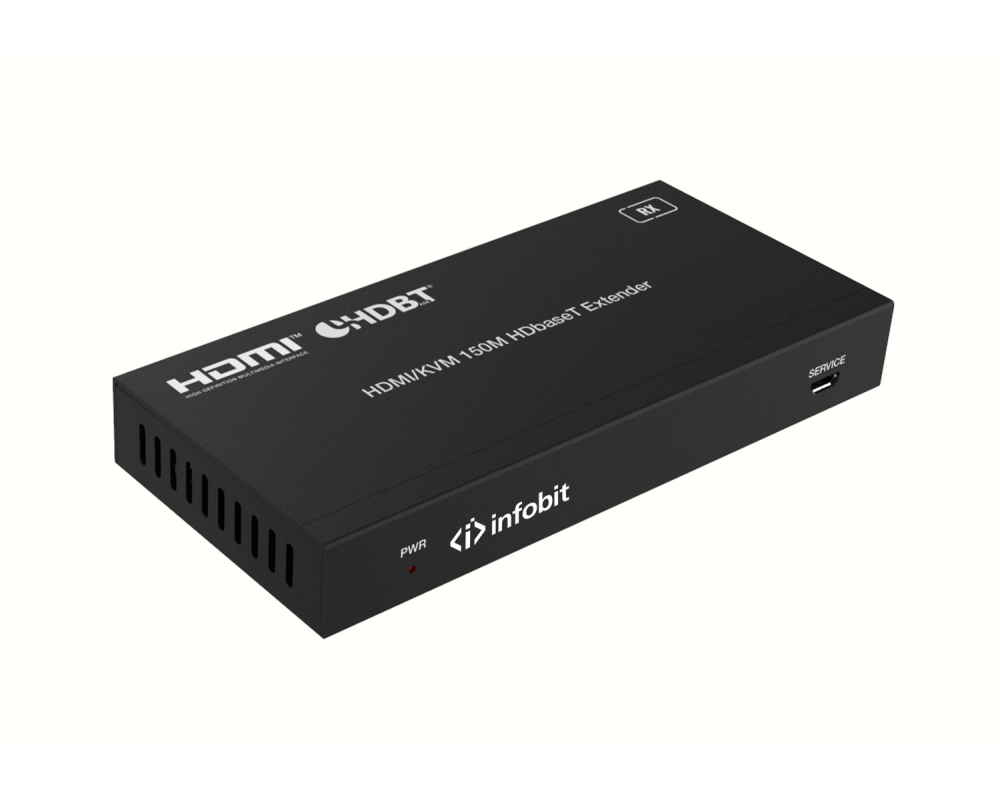

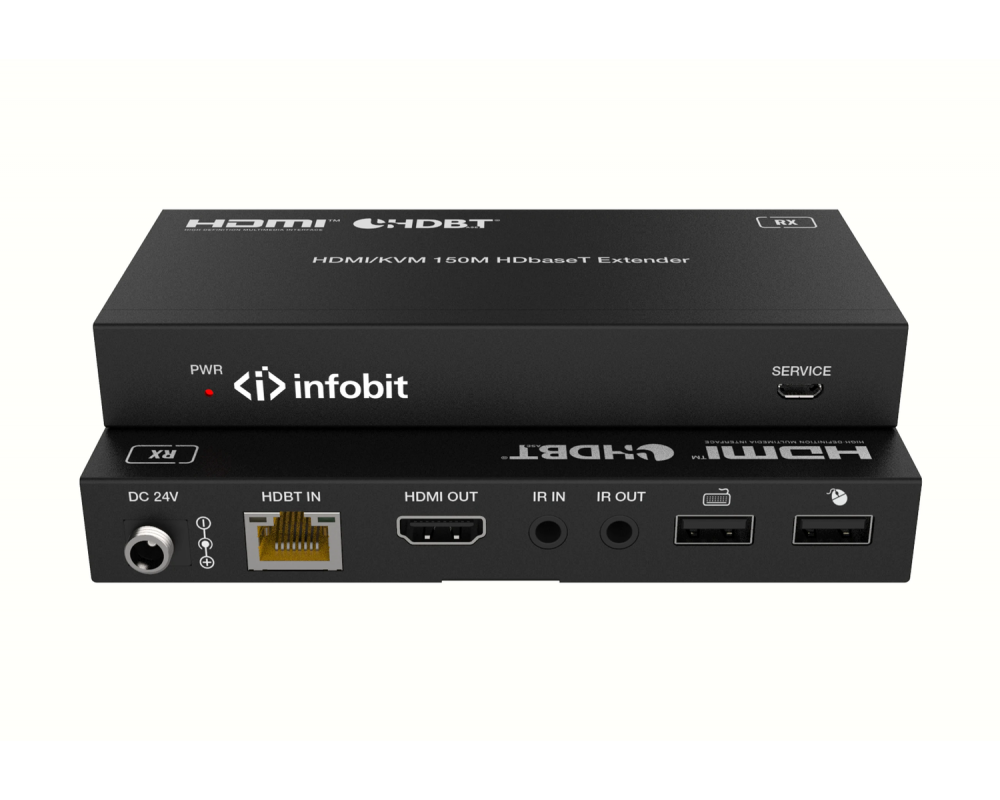

5.2. Панель приёмника

№	Наименование	Описание функции
1	Индикатор питания	Горит при включённом питании приёмника.
2	SERVICE	Порт обновления прошивки.
3	DC 24V	Вход питания 24 В постоянного тока / 1 А. Удлинитель поддерживает PoC: если передатчик или приёмник подключён к блоку питания 24 В / 1 А, другой стороне отдельное питание не требуется.
4	HDBT IN	Вход HDBT для соединения с портом HDBT OUT передатчика кабелем CAT6.
5	Индикатор соединения (зелёный)	Горит: передатчик и приёмник соединены нормально. Мигает: качество соединения передатчика и приёмника плохое. Не горит: передатчик и приёмник не соединены.

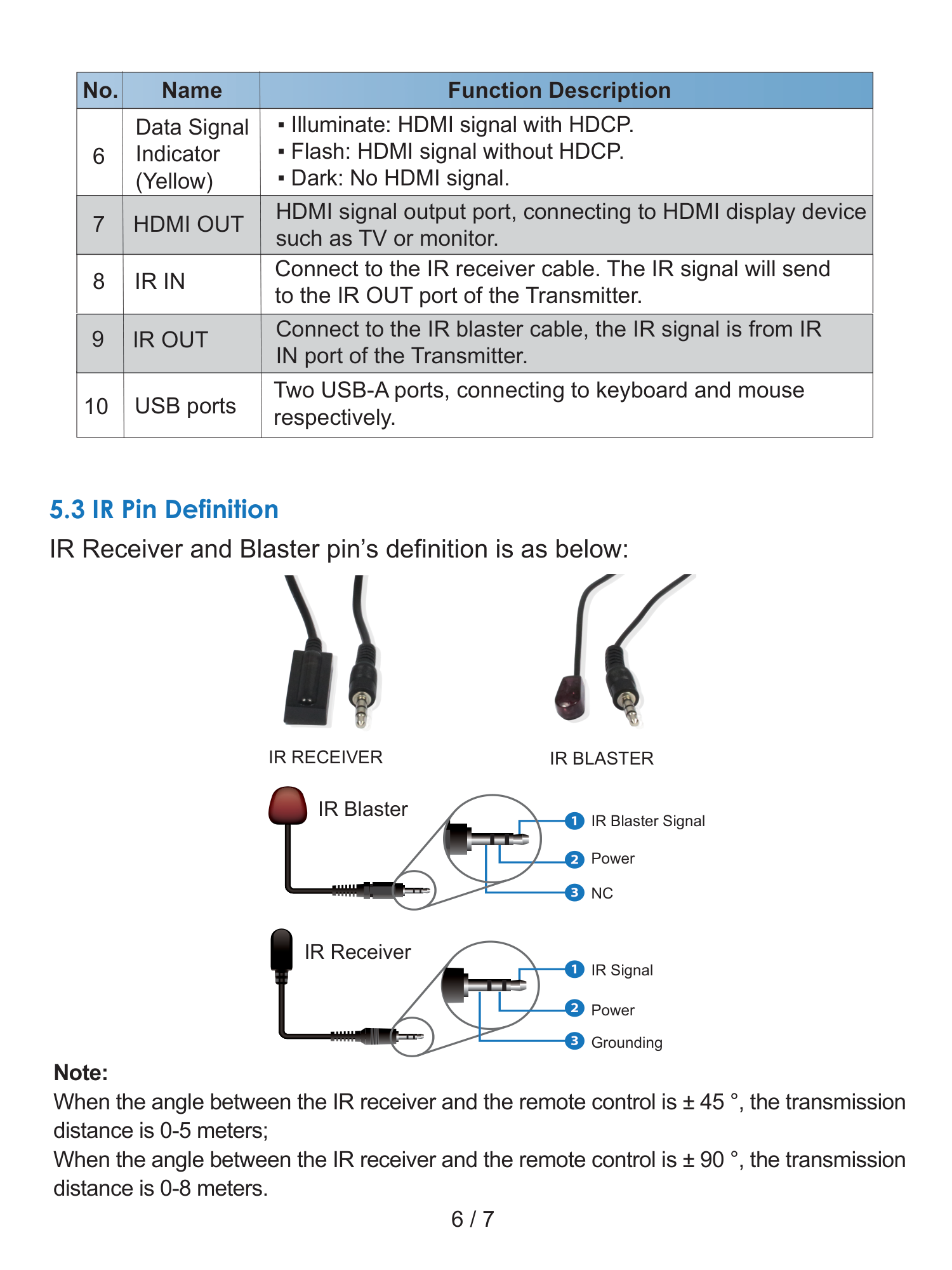

5.3. Назначение контактов ИК-разъёмов

Назначение контактов ИК-приёмника и ИК-излучателя показано на официальной схеме.

ИК-излучатель

• IR Blaster Signal — сигнал ИК-излучателя.
• Power — питание.
• NC — не подключён.

ИК-приёмник

• IR Signal — ИК-сигнал.
• Power — питание.
• Grounding — земля.

Примечание: При угле между ИК-приёмником и пультом ±45° дальность передачи составляет 0–5 м. При угле ±90° дальность составляет 0–8 м.

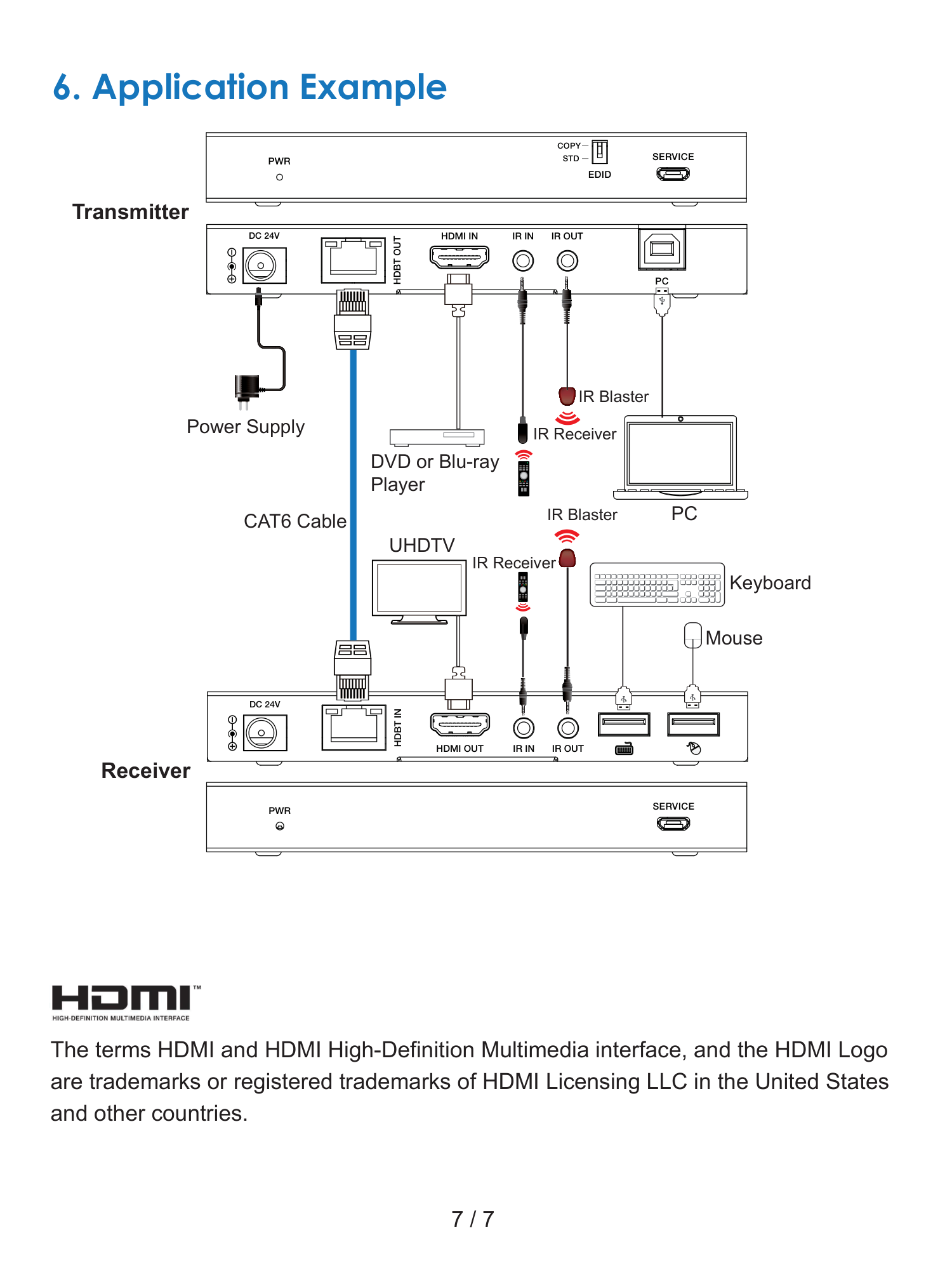

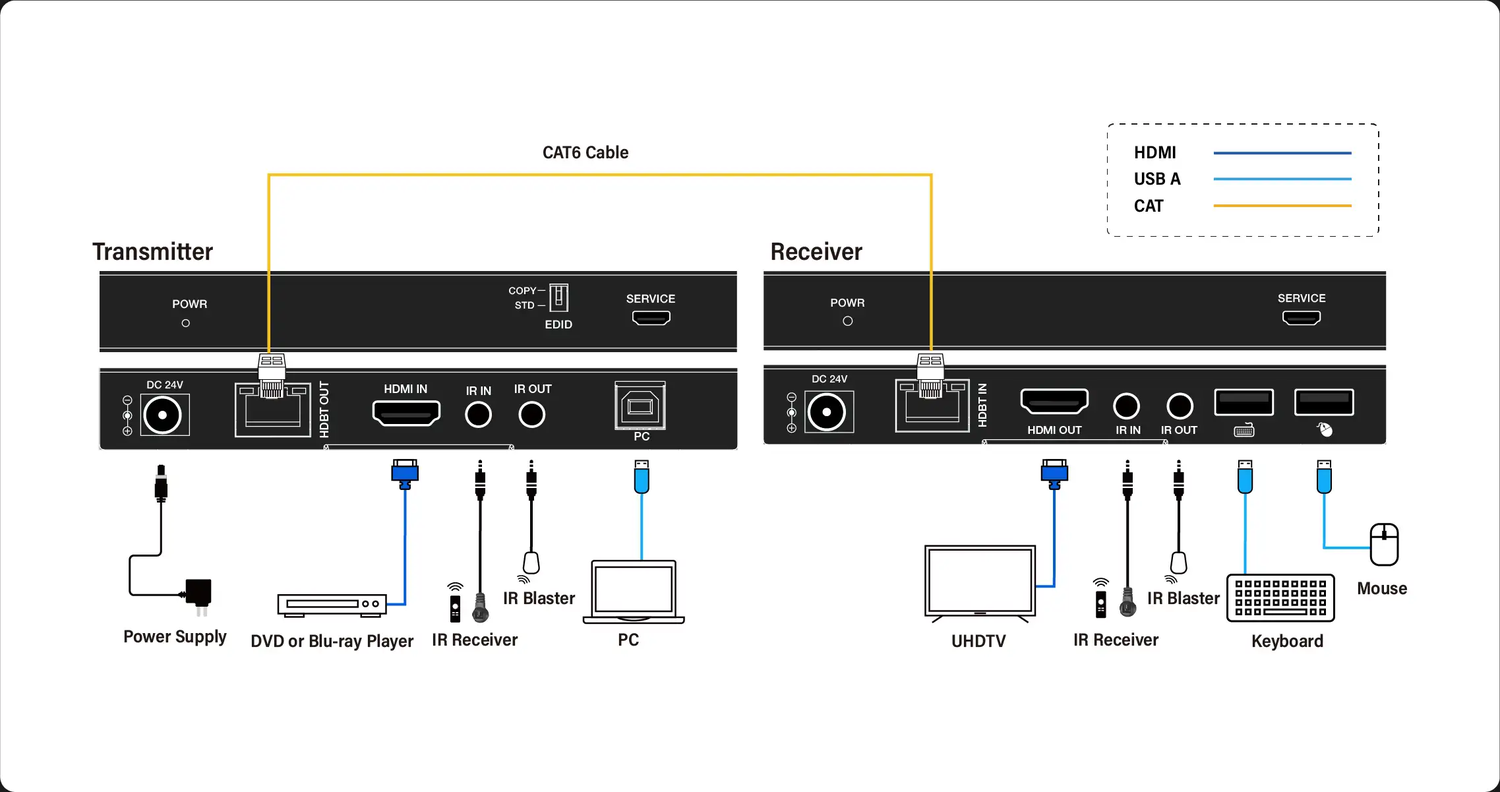

6. Пример применения

Мышь; клавиатура; передатчик; приёмник; блок питания; LAN; проигрыватель DVD или Blu-ray; ИК-приёмники и ИК-излучатели; UHDTV; кабель CAT6; компьютер.

Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.

Документы

E150SK — руководство пользователя V1.0 (PDF) — 8.87M, 2024-09-10
