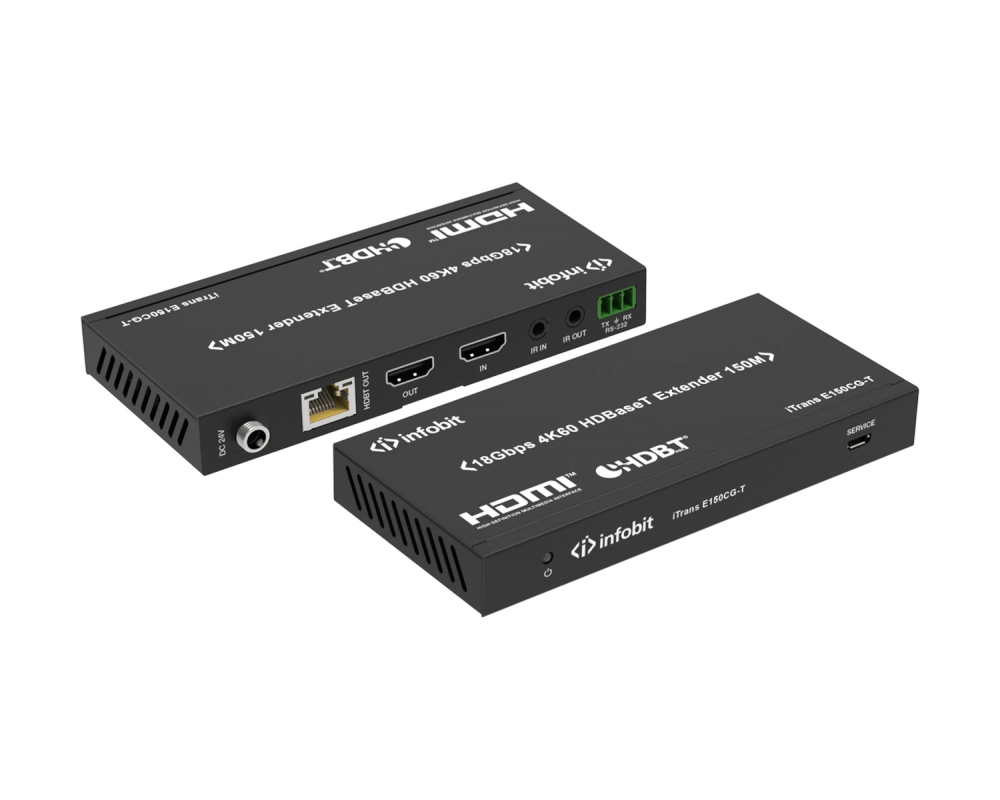

INFOBIT iTrans E150CG — удлинитель HDMI 4K60 по HDBaseT с ИК, RS-232 и PoC

Артикул: iTrans E150CG

На складе: Да

0.00 р.
Без НДС: 0.00 р.
Кол-во

Цены на нашу продукцию

Официальный поставщик infobit

Официальная гарантия от производителя

Помощь инженера

Скидки b2b и посредникам

INFOBIT iTrans E150CG — удлинитель HDMI 4K60 по HDBaseT с ИК, RS-232 и PoC.

Особенности INFOBIT iTrans E150CG:

Соответствует HDCP 2.2 / HDCP 1.4 и DVI 1.0

Пропускная способность видео — 18 Гбит/с

Максимальная дальность передачи по одному кабелю Cat5e/6

394 фута / 120 метров для сигнала 4K2K

492 фута / 150 метров для сигнала 1080P

Один сквозной выход HDMI на передатчике

Извлечение аудио на аналоговый стереовыход приёмника

Двунаправленная передача ИК, сквозная передача RS-232 и CEC

Поддержка HDR, HDR10+, Dolby Vision и HLG

Поддержка PoC (питание по кабелю)

Компактная конструкция для простой и гибкой установки.

Сквозная передача CEC и EDID

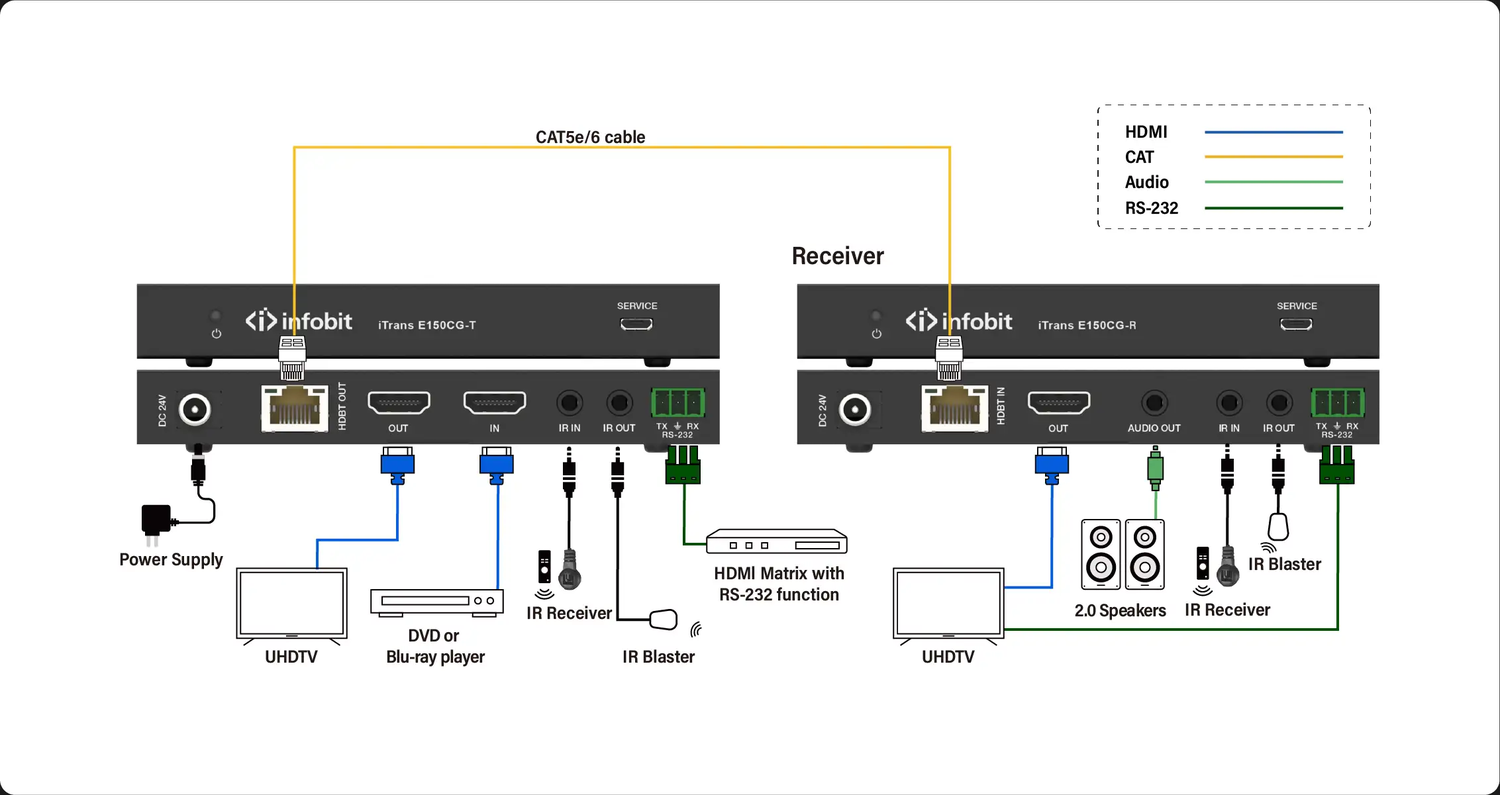

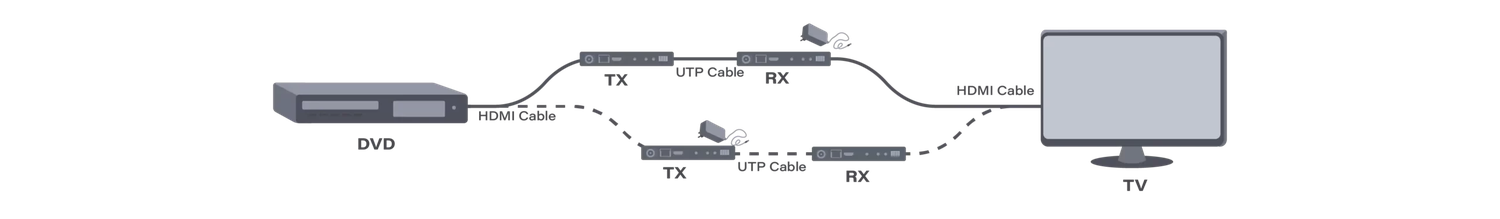

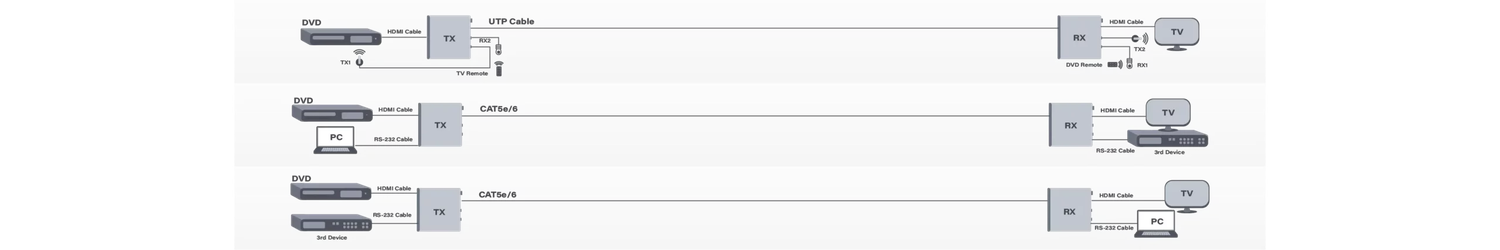

INFOBIT iTrans E150CG — официальная схема подключения

UHD по кабелю витой пары

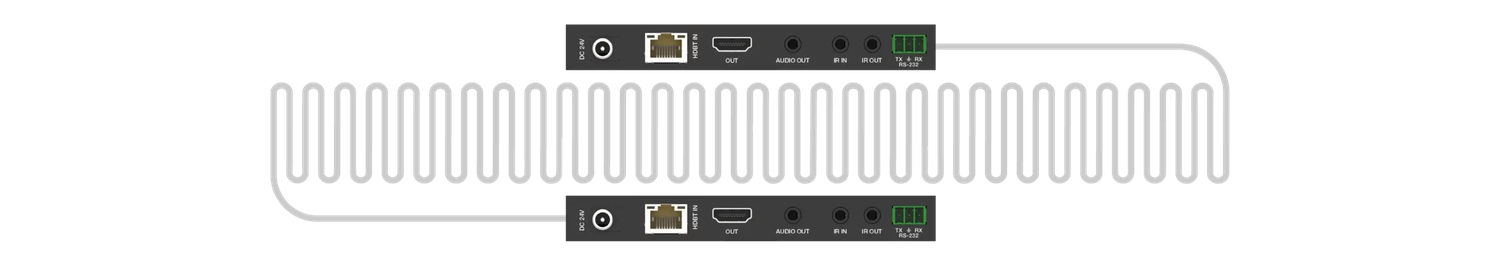

Длина изготовленного кабеля HDMI не может быть изменена после
его изготовления, а при длине более примерно 25 футов / 8 м такие кабели становятся ненадёжными.
Кроме того, оконцевание разъёмов HDMI возможно только
в специализированных заводских условиях из-за чрезвычайно
высоких частот и высокой плотности контактов.
Это не позволяет монтажникам или пользователям переделывать
или изготавливать кабели самостоятельно.
Кабели CAT-6A широко доступны
и могут легко переделываться монтажником или конечным пользователем.

Передача на большое расстояние

При использовании infobit-E150CG дальность передачи HD 1080P составляет 150 метров (490 футов), а 4K при 60 Гц — до 120 метров (393 футов).

Простое питание

При использовании удлинителя infobit E150CG нет необходимости подавать питание одновременно на Tx и Rx.
Питание обеспечивается сверхстабильной технологией PoC (питание по кабелю).
При необходимости можно подать локальное питание со стороны настенной панели либо со стороны приёмника HDBaseT.

Двунаправленная передача ИК и RS232

Технология двунаправленной передачи ИК и RS232 Infobit передаёт ИК-сигналы между вашим
устройством-источником и пультом. Она подходит для управления телевизором и/или более крупными системами распределения.
Достаточно компактный для размещения за телевизором.
Простая работа по принципу plug and play через кабель Cat5e/Cat6.
Дальность до 150 м.

Характеристики

3840 × 2160 / 60 Гц

Большая дальность 1080p

Большая дальность 4K при 60 Гц

Dolby

HDCP 2.2

Высокая пропускная способность

поддержка

Питание по кабелю

Технические характеристики

Модель	iTrans E150CG
Дальность	1080P при 60 Гц — 150 м; 4K при 60 Гц — 120 м
Обязательно использование в паре	Да
Сквозной выход	Да
Извлечение аудио	Да
HDR	Да
HDMI	HDMI 2.0b, 18 Гбит/с
HDCP	HDCP 1.4/ 2.2
Сквозная передача CEC и HDCP	Да
PoC (питание по кабелю)	Да
Двунаправленная передача ИК и RS232	Да
Входы и выходы передатчика	Входы: 1 × HDMI типа A, 19-контактное гнездо; 1 × SERVICE (Mini-USB, порт обновления) Выходы: 1 × HDBaseT OUT, RJ45; 1 × HDMI типа A, 19-контактное гнездо (сквозной выход); Управление: 1 × IR IN (стерео мини-джек 3,5 мм); 1 × IR OUT (стерео мини-джек 3,5 мм); 1 × RS-232 (гнездо Phoenix)
Входы и выходы приёмника	Входы: 1 × вход HDBaseT, RJ45; 1 × SERVICE (Mini-USB, порт обновления) Выходы: 1 × HDMI типа A, 19-контактное гнездо; 1 × AUDIO OUT (стерео мини-джек 3,5 мм); Управление: 1 × IR IN (стерео мини-джек 3,5 мм); 1 × IR OUT (стерео мини-джек 3,5 мм) 1 × RS-232 (гнездо Phoenix)
Размеры нетто	Ш × В × Г: 140 × 18 × 65 мм
Масса нетто	Tx: 160 г; Rx: 155 г
Питание	Вход: 100–240 В переменного тока, 50/60 Гц Выход: 24 В постоянного тока / 1 А (стандарты США/ЕС, сертификация CE/FCC/UL)
Потребляемая мощность	9,36 Вт
Рабочая температура	32–104 °F / 0–40 °C
Температура хранения	−4–140 °F / −20–60 °C
Относительная влажность	20–90% относительной влажности, без конденсации

Схема подключения

Руководство пользователя INFOBIT iTrans E150CG V1.0

Удлинитель HDMI 18 Гбит/с по HDBaseT с двунаправленным ИК-каналом (150 м).

Благодарим за приобретение изделия

Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.

1. Введение

Этот удлинитель HDMI 18 Гбит/с передаёт видео и аудио высокой чёткости, RS-232 и двунаправленные ИК-сигналы между передатчиком и приёмником по одному кабелю CAT на расстояние до 492 футов / 150 метров. Поддерживаются разрешение до 4K2K при 60 Гц, 4:4:4, пропускная способность 18 Гбит/с и HDCP 2.2. Предусмотрен один сквозной выход HDMI. Также поддерживаются извлечение аудио на выход L/R и функция PoC. Кроме того, удлинитель оснащён двунаправленным сквозным ИК-каналом для управления источником и дисплеем.

Удлинитель HDMI состоит из двух блоков: передатчика и приёмника. Передатчик захватывает входной сигнал HDMI, передаёт его по одному недорогому кабелю Cat5e/6, а также передаёт и излучает сигналы ИК-управления. Приёмник принимает сигнал HDMI, а также передаёт и излучает сигнал ИК-управления.

Удлинитель предлагает наиболее удобное решение для передачи HDMI на большое расстояние по одному кабелю Cat5e/6 и является идеальным решением для любых применений.

2. Особенности

Соответствие HDCP 2.2 / HDCP 1.4 и DVI 1.0.
Пропускная способность видео — 18 Гбит/с.
Максимальная дальность передачи по одному кабелю Cat5e/6: 394 фута / 120 метров для сигнала 4K2K; 492 фута / 150 метров для сигнала 1080P.
Один сквозной выход HDMI на передатчике.
Извлечение аудио на аналоговый стереовыход приёмника.
Двунаправленная передача ИК, сквозная передача RS-232 и CEC.
Поддержка HDR, HDR10+, Dolby Vision и HLG.
Поддержка PoC (питание по кабелю).
Компактная конструкция для простой установки с гибким выбором размещения.

3. Комплект поставки

Количество	Наименование
1	Удлинитель HDMI 18 Гбит/с по HDBaseT (передатчик)
1	Удлинитель HDMI 18 Гбит/с по HDBaseT (приёмник)
1	Кабель ИК-излучателя, 1,5 м
1	Кабель ИК-приёмника 20–60 кГц, 1,5 м
4	Монтажное ушко
2	3-контактный разъём Phoenix
1	Адаптер питания 24 В / 1 А с фиксируемым разъёмом
1	Руководство пользователя

4. Технические характеристики

Технические параметры

Соответствие HDCP	HDCP 2.2 / HDCP 1.4
Пропускная способность видео	18 Гбит/с
Разрешение видео	4K2K при 50/60 Гц, 4:4:4 4K2K при 50/60 Гц, 4:2:2 4K2K при 50/60 Гц, 4:2:0 4K2K при 30 Гц, 4:4:4 1080p, 1080i, 720p, 720i, 480p, 480i Все форматы HDMI 3D TV Все разрешения ПК, включая 1920 × 1200
Цветовое пространство	RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Глубина цвета	8/10/12 бит (1080P при 60 Гц, 4K при 30 Гц, 4K при 60 Гц YCbCr 4:2:2/4:2:0) 8 бит (4K при 60 Гц, 4:4:4)
Аудиоформаты HDMI	LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
Аудиоформаты L/R	PCM 2.0
Защита от электростатического разряда	Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд

Подключение

Передатчик

Входы: 1 × HDMI типа A [19-контактное гнездо]
Выходы: 1 × HDMI типа A [19-контактное гнездо]; 1 × HDBT OUT [RJ45, 8-контактное гнездо]
Управление: 1 × IR IN [стерео мини-джек 3,5 мм]; 1 × IR OUT [стерео мини-джек 3,5 мм]; 1 × RS-232 [гнездо Phoenix]; 1 × SERVICE [Mini-USB, порт обновления]

Приёмник

Входы: 1 × HDBT IN [RJ45, 8-контактное гнездо]
Выходы: 1 × HDMI типа A [19-контактное гнездо]; 1 × AUDIO OUT [стерео мини-джек 3,5 мм]
Управление: 1 × IR IN [стерео мини-джек 3,5 мм]; 1 × IR OUT [стерео мини-джек 3,5 мм]; 1 × RS-232 [гнездо Phoenix]; 1 × SERVICE [Mini-USB, порт обновления]

Механические параметры

Корпус	Металлический корпус
Цвет	Чёрный
Размеры	Передатчик / приёмник: 140 мм [Ш] × 65 мм [Г] × 18 мм [В]
Масса	Передатчик: 160 г; приёмник: 155 г
Питание	Вход: 100–240 В переменного тока, 50/60 Гц Выход: 24 В постоянного тока / 1 А (фиксируемый разъём)
Потребляемая мощность	9,36 Вт
Рабочая температура	32–104 °F / 0–40 °C
Температура хранения	−4–140 °F / −20–60 °C
Относительная влажность	20–90% RH, без конденсации

Разрешение / дальность

4K2K	394 фута / 120 м
1080P	492 фута / 150 м

Разрешение / длина кабеля

Разъём	4K60 — футы / метры	4K30 — футы / метры	1080P60 — футы / метры
HDMI IN / OUT	16 футов / 5 м	32 фута / 10 м	50 футов / 15 м

Настоятельно рекомендуется использовать кабель «Premium High Speed HDMI».

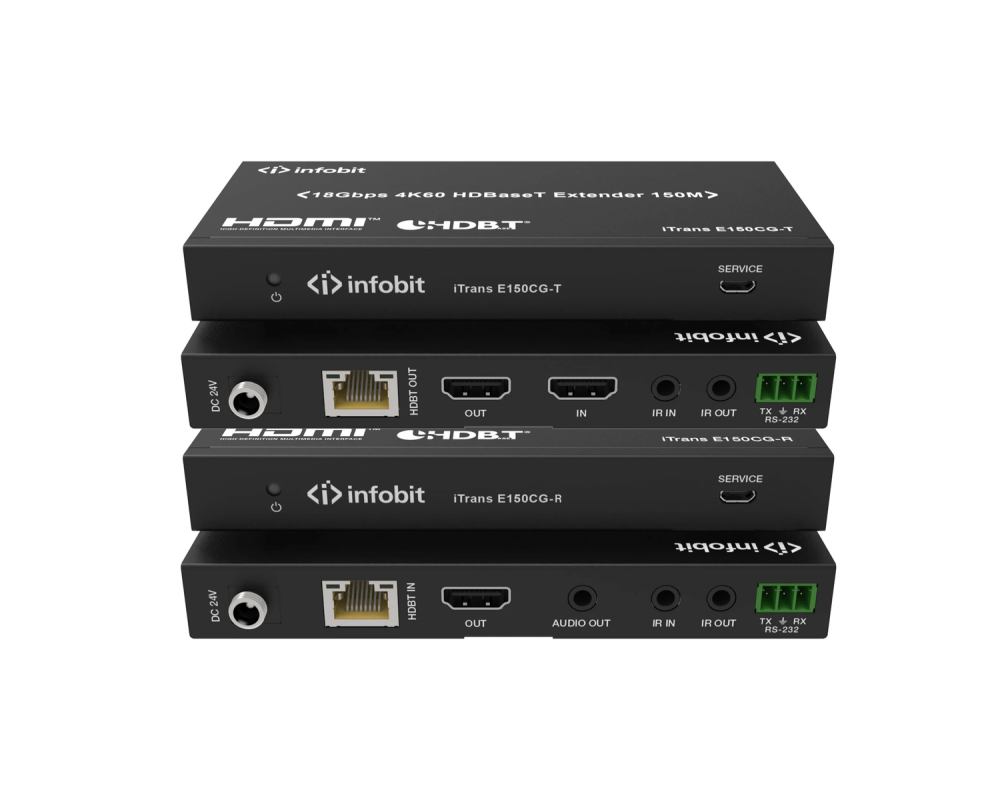

5. Органы управления и функции

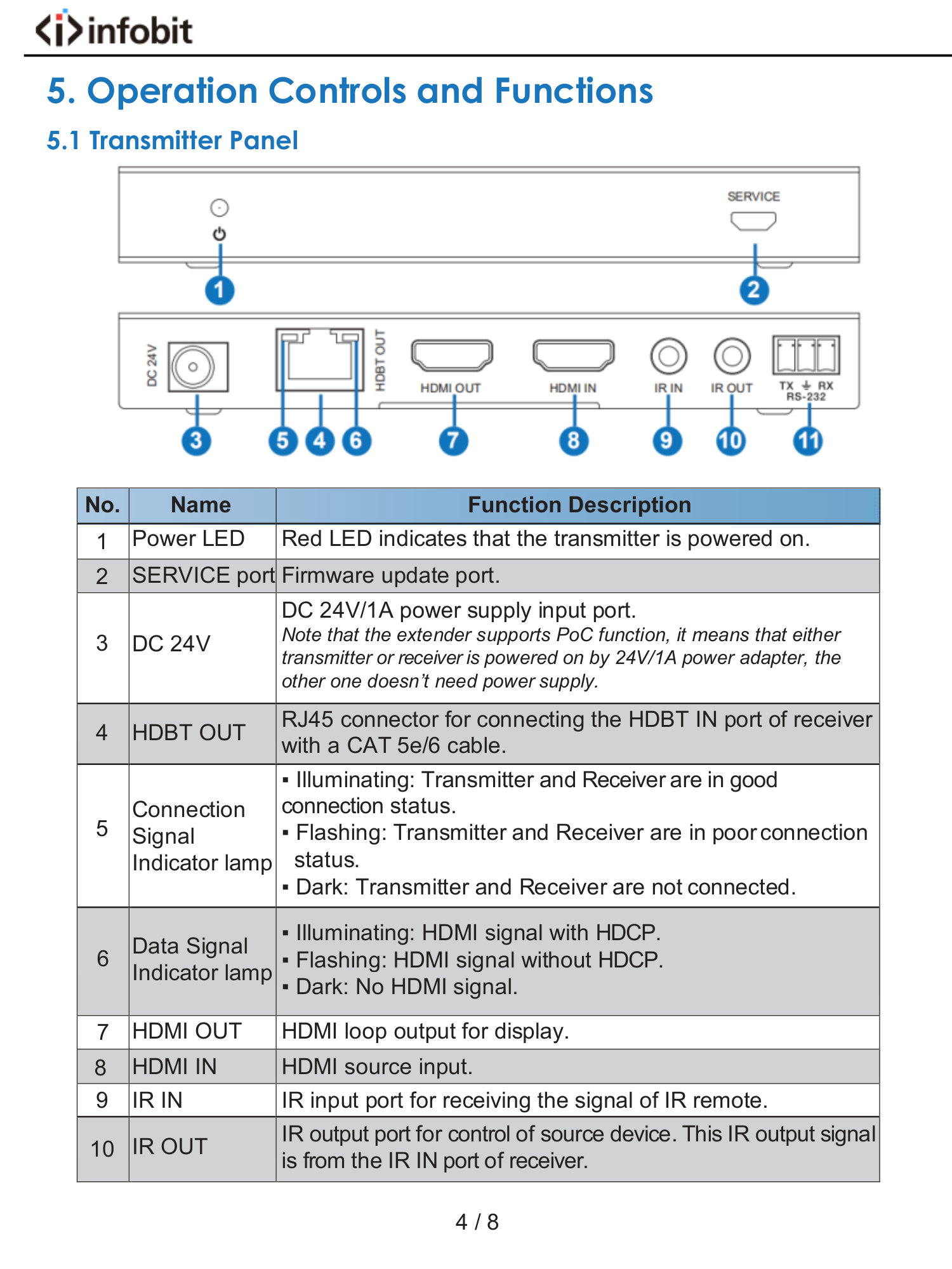

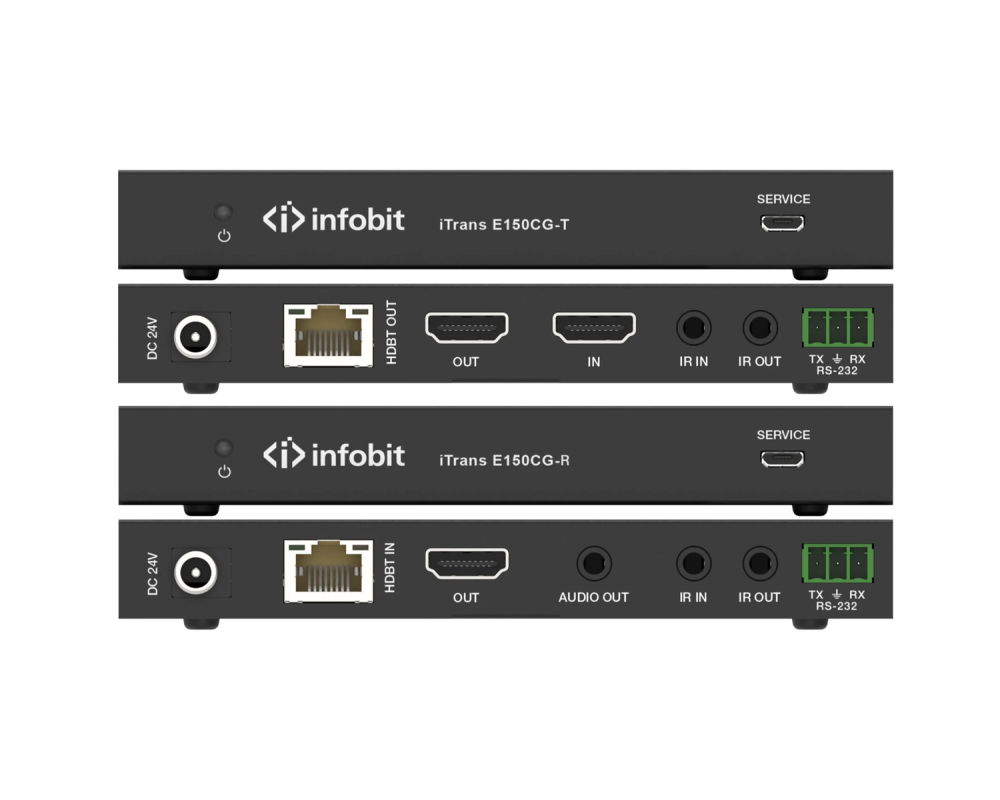

5.1. Панель передатчика

INFOBIT iTrans E150CG — полная страница 6 официального руководства

№	Наименование	Описание функции
1	Индикатор питания	Красный индикатор показывает, что питание передатчика включено.
2	SERVICE	Порт обновления встроенного ПО.
3	DC 24V	Вход питания 24 В постоянного тока / 1 А. Удлинитель поддерживает PoC: если передатчик или приёмник питается от адаптера 24 В / 1 А, второму блоку отдельное питание не требуется.
4	HDBT OUT	Разъём RJ45 для соединения с портом HDBT IN приёмника кабелем CAT 5e/6.
5	Индикатор соединения	Светится: соединение передатчика и приёмника хорошее. Мигает: соединение передатчика и приёмника плохое. Не светится: передатчик и приёмник не соединены.
6	Индикатор сигнала данных	Светится: сигнал HDMI с HDCP. Мигает: сигнал HDMI без HDCP. Не светится: сигнала HDMI нет.
7	HDMI OUT	Сквозной выход HDMI для дисплея.
8	HDMI IN	Вход источника HDMI.
9	IR IN	ИК-вход для приёма сигнала ИК-пульта.
10	IR OUT	ИК-выход для управления источником. Выходной сигнал поступает с порта IR IN приёмника.
11	RS-232	3-контактный разъём Phoenix для передачи команд RS-232. Команды проходят от передатчика к приёмнику или от приёмника к передатчику.

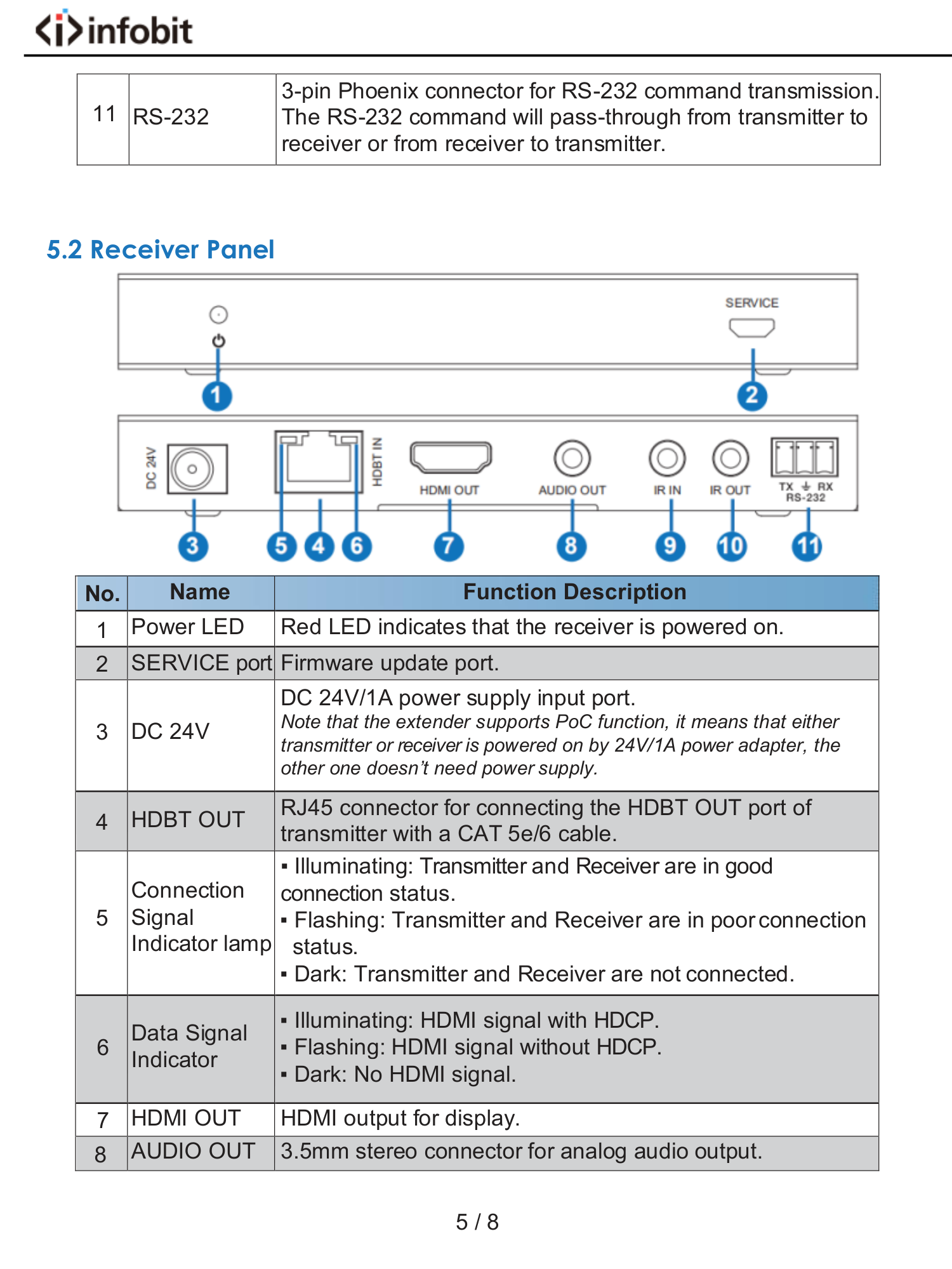

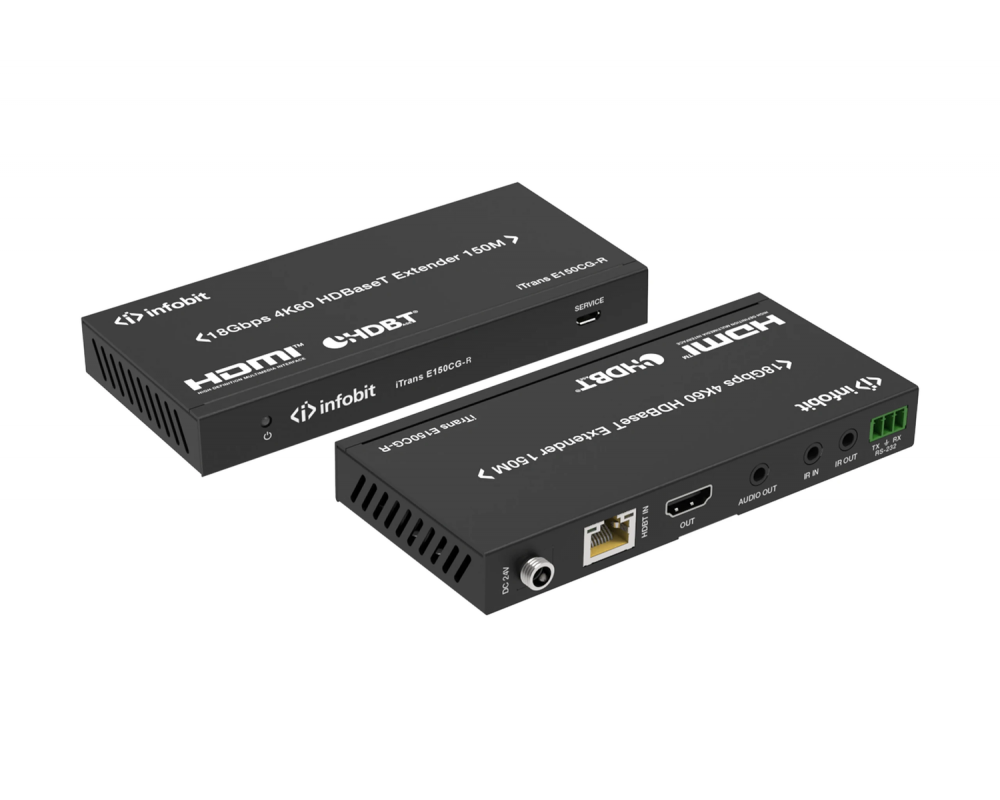

5.2. Панель приёмника

№	Наименование	Описание функции
1	Индикатор питания	Красный индикатор показывает, что питание приёмника включено.
2	SERVICE	Порт обновления встроенного ПО.
3	DC 24V	Вход питания 24 В постоянного тока / 1 А. Удлинитель поддерживает PoC: если передатчик или приёмник питается от адаптера 24 В / 1 А, второму блоку отдельное питание не требуется.
4	HDBT OUT (обозначение в таблице руководства)	Разъём RJ45 для соединения с портом HDBT OUT передатчика кабелем CAT 5e/6.
5	Индикатор соединения	Светится: соединение передатчика и приёмника хорошее. Мигает: соединение передатчика и приёмника плохое. Не светится: передатчик и приёмник не соединены.
6	Индикатор сигнала данных	Светится: сигнал HDMI с HDCP. Мигает: сигнал HDMI без HDCP. Не светится: сигнала HDMI нет.
7	HDMI OUT	Выход HDMI для дисплея.
8	AUDIO OUT	Стереоразъём 3,5 мм для аналогового аудиовыхода.
9	IR IN	ИК-вход для приёма сигнала ИК-пульта.
10	IR OUT	ИК-выход для управления дисплеем. Выходной сигнал поступает с порта IR IN передатчика.
11	RS-232	3-контактный разъём Phoenix для передачи команд RS-232. Команды проходят от передатчика к приёмнику или от приёмника к передатчику.

INFOBIT iTrans E150CG — полная страница 7 официального руководства

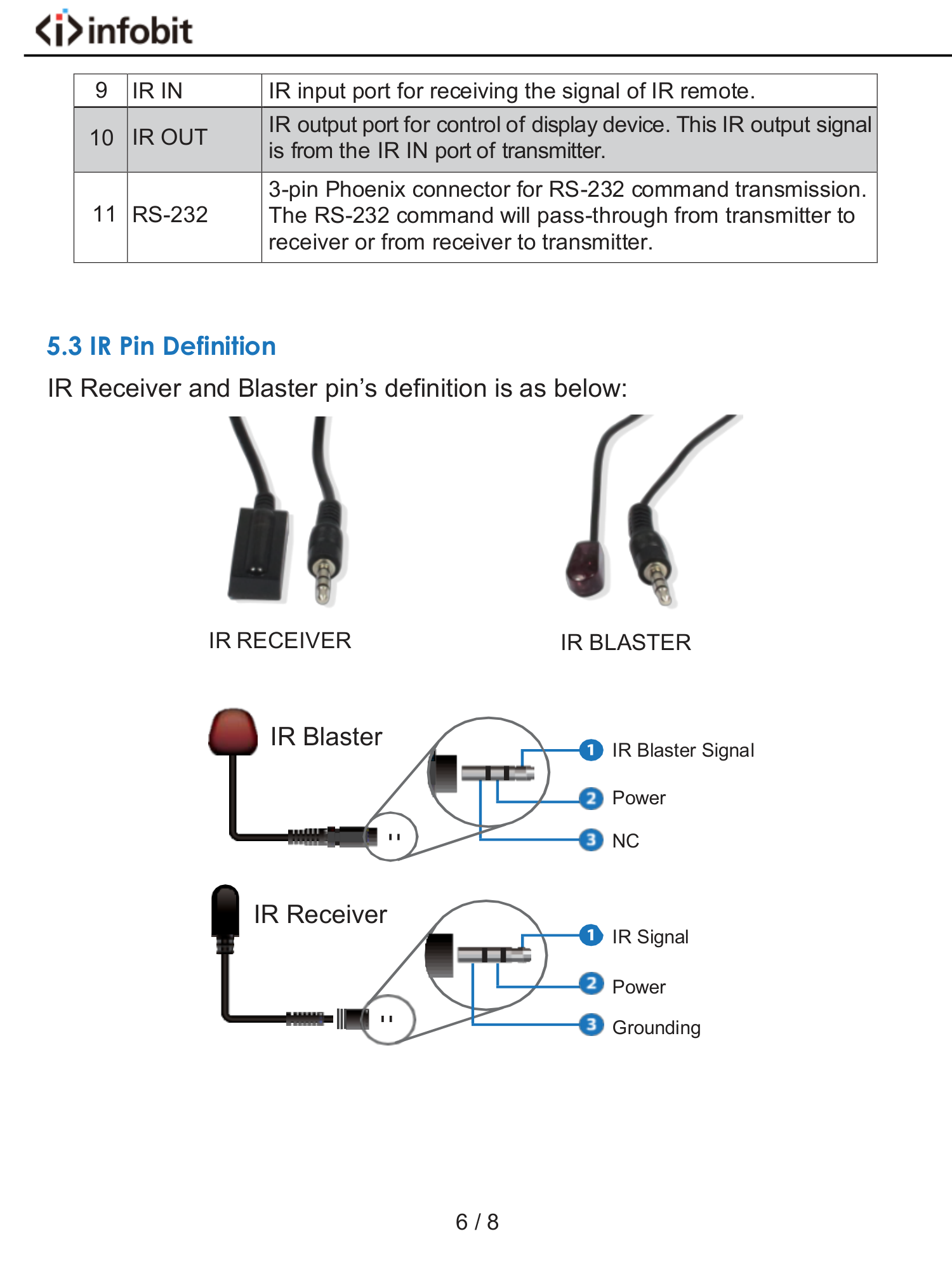

5.3. Назначение контактов ИК-разъёмов

Назначение контактов ИК-приёмника и излучателя показано ниже.

INFOBIT iTrans E150CG — полная страница 8 официального руководства

Контакт	ИК-излучатель	ИК-приёмник
1	Сигнал ИК-излучателя	ИК-сигнал
2	Питание	Питание
3	NC, не подключён	Заземление

Схема ИК-системы и использование кабелей

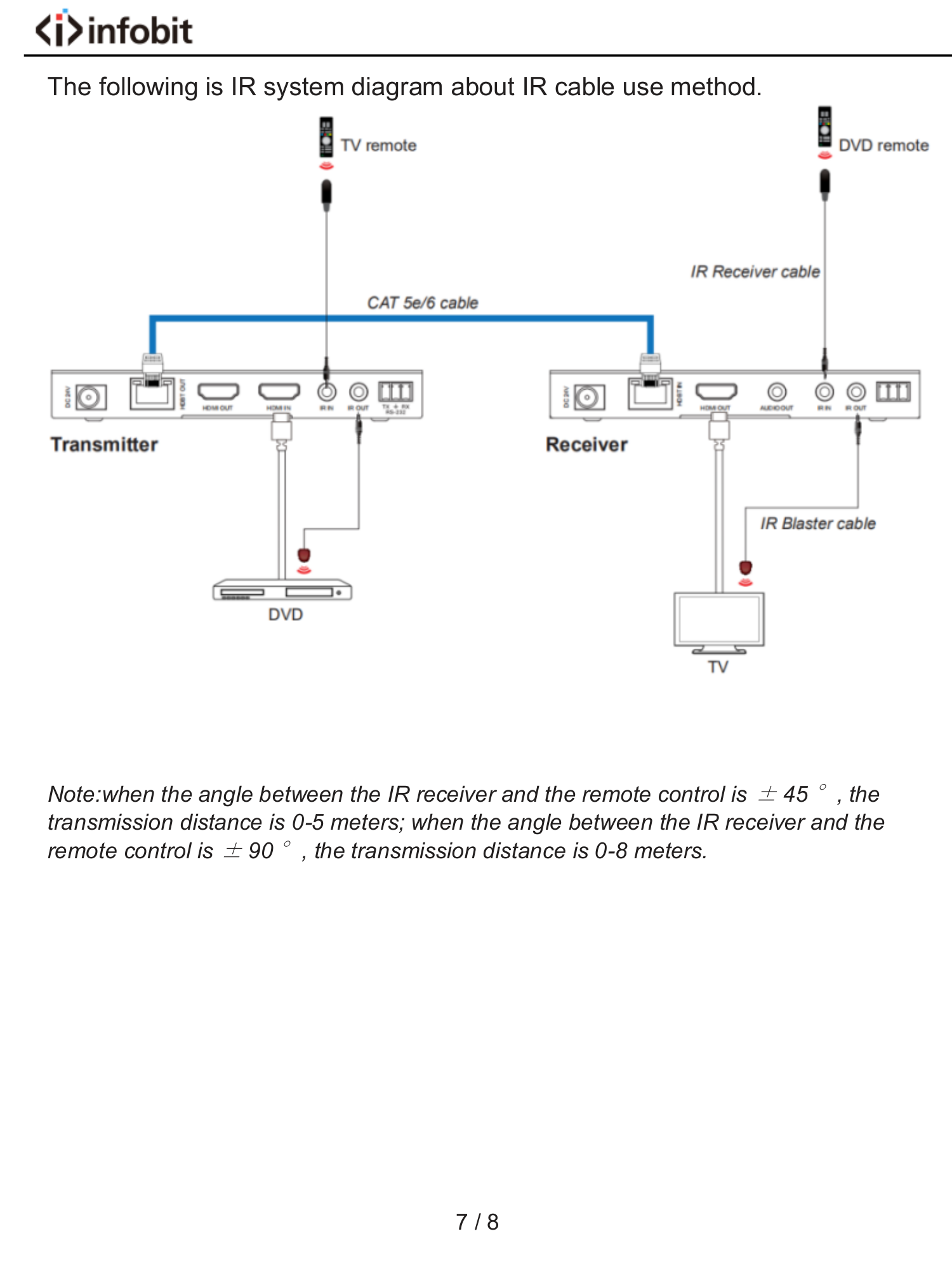

INFOBIT iTrans E150CG — полная страница 9 официального руководства

Примечание: При угле между ИК-приёмником и пультом дистанционного управления ±45° дальность передачи составляет 0–5 м; при угле ±90° — 0–8 м.

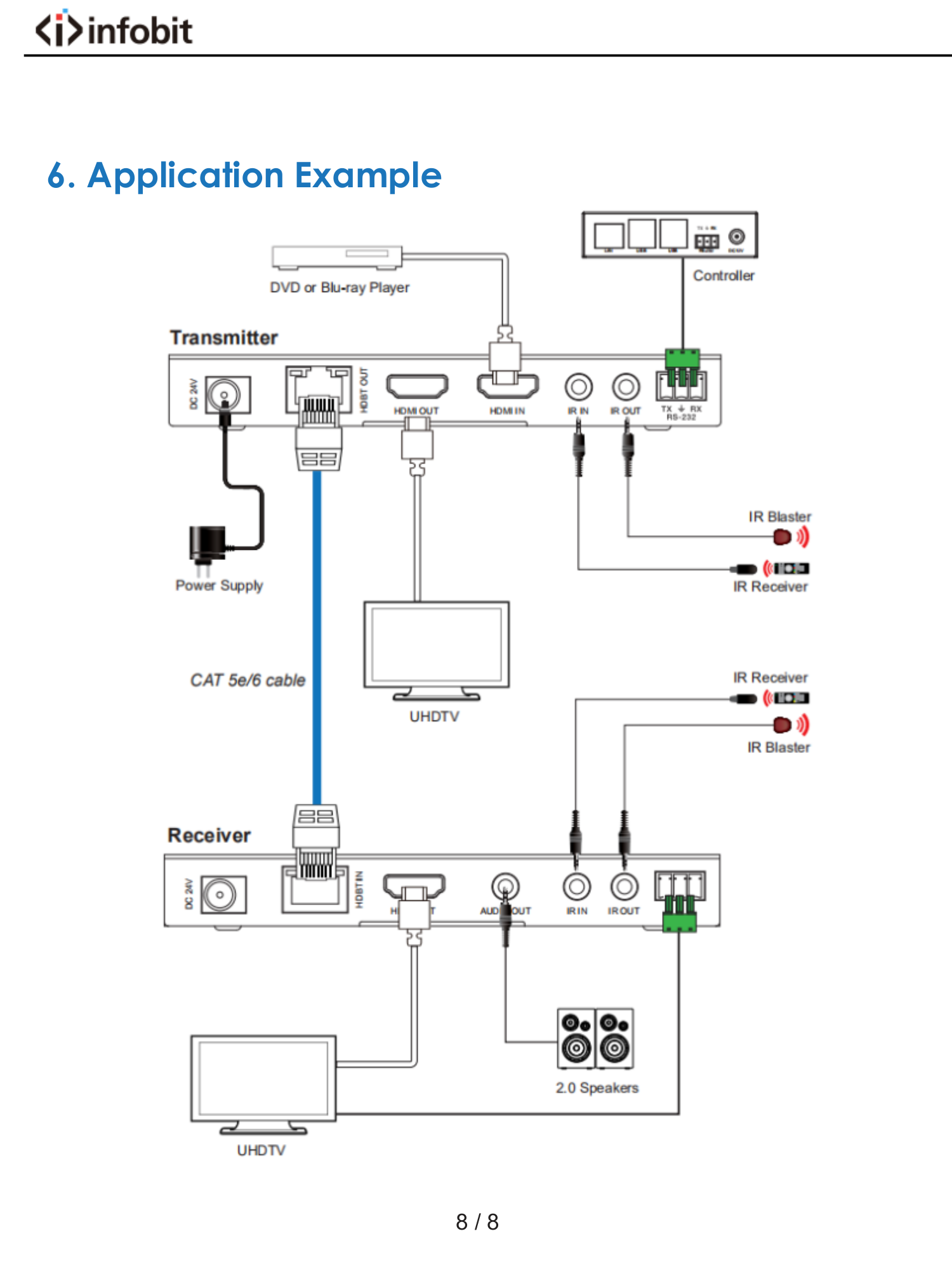

6. Пример применения

INFOBIT iTrans E150CG — полная страница 10 официального руководства

DVD- или Blu-ray-проигрыватель подключён к HDMI IN передатчика; локальный UHD-телевизор — к HDMI OUT. Передатчик и приёмник соединены кабелем CAT 5e/6. К приёмнику подключены второй UHD-телевизор и стереоколонки 2.0. Питание подаётся на передатчик. Контроллер использует RS-232; с обеих сторон подключены ИК-приёмники и ИК-излучатели. Подписи: Transmitter — передатчик; Receiver — приёмник; Controller — контроллер; Power Supply — блок питания; IR Receiver — ИК-приёмник; IR Blaster — ИК-излучатель; UHDTV — UHD-телевизор.
