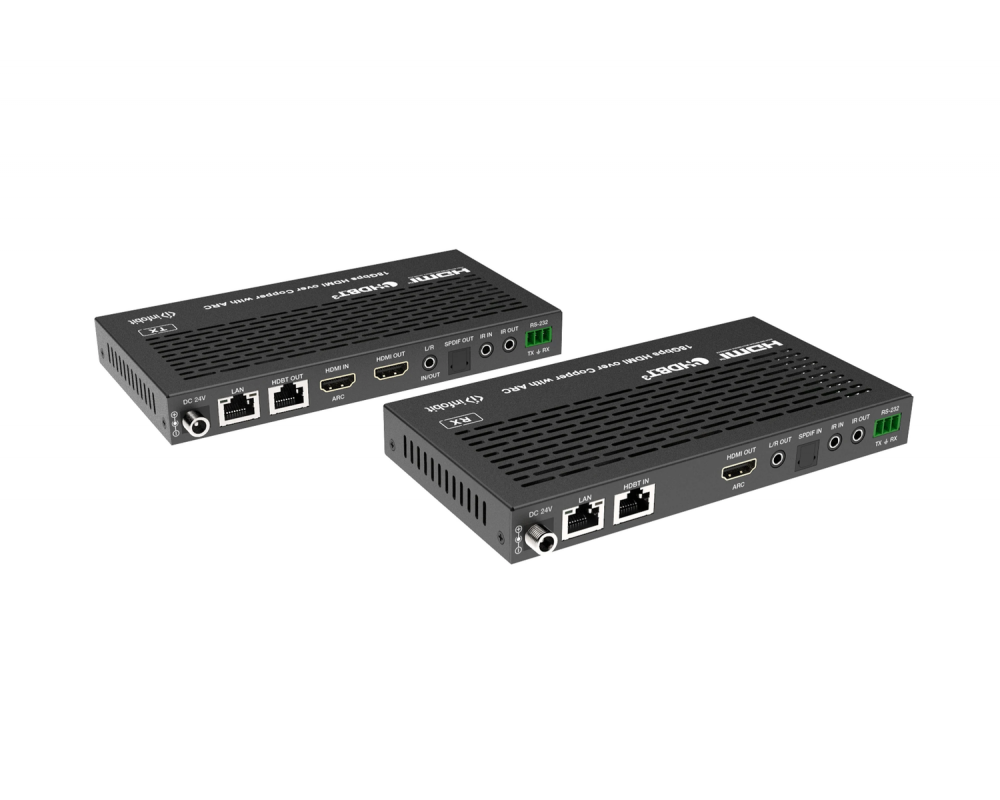

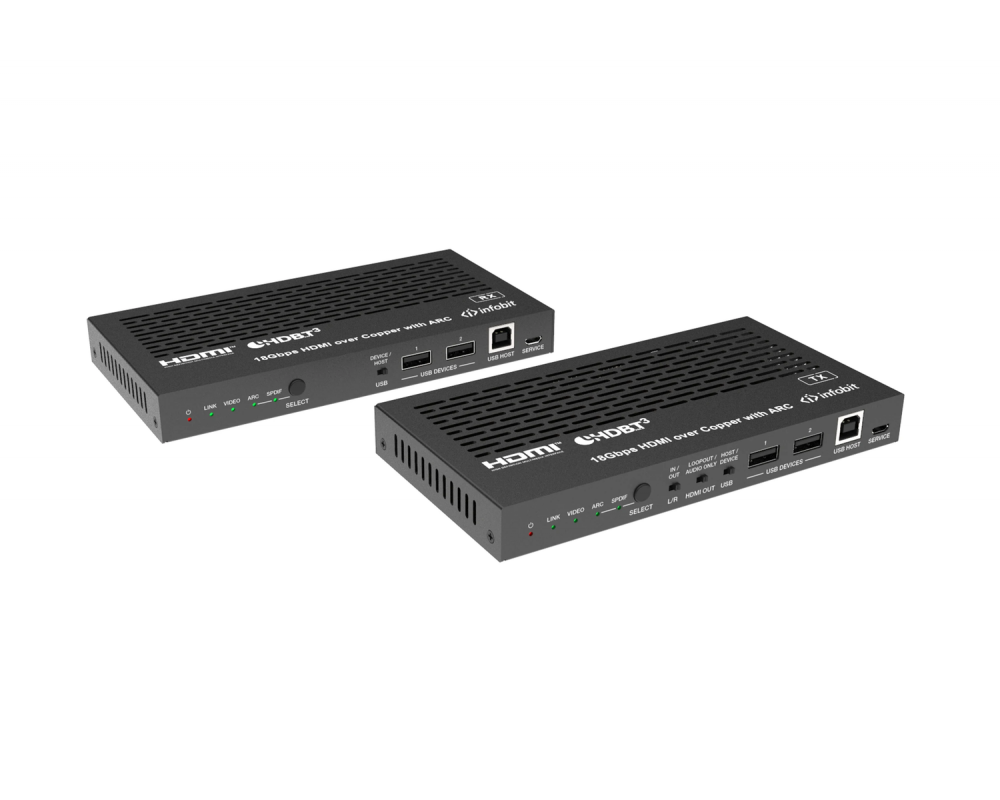

INFOBIT iTrans E100V3K — удлинитель HDMI по HDBaseT 3.0 с eARC/ARC и USB 2.0

Артикул: iTrans E100V3K

На складе: Да

0.00 р.
Без НДС: 0.00 р.
Кол-во

Цены на нашу продукцию

Официальный поставщик infobit

Официальная гарантия от производителя

Помощь инженера

Скидки b2b и посредникам

INFOBIT iTrans E100V3K — удлинитель HDMI по HDBaseT 3.0 с eARC/ARC и USB 2.0.

Особенности INFOBIT iTrans E100V3K:

Совместимость с HDMI 2.0b, HDCP 2.2 и HDBaseT 3.0.

Несжатое видео 4K при 60 Гц, 4:4:4, с пропускной способностью до 18 Гбит/с.

Сквозная передача HDR, HDR10, HDR10+, Dolby Vision и HLG.

Сквозная передача LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio и DSD.

Дальность передачи до 100 м / 328 футов по одному кабелю CAT6A/7.

Поддержка eARC/ARC: аудио возвращается на HDMI IN, HDMI OUT (AUDIO ONLY) и SPDIF OUT передатчика.

Обратная передача аудио SPDIF.

Двунаправленная сквозная передача ИК-сигналов, RS-232 и Ethernet 1 Гбит/с.

Передача USB 2.0 с настраиваемой ролью Host / Device.

Двунаправленное питание PoC 24 В.

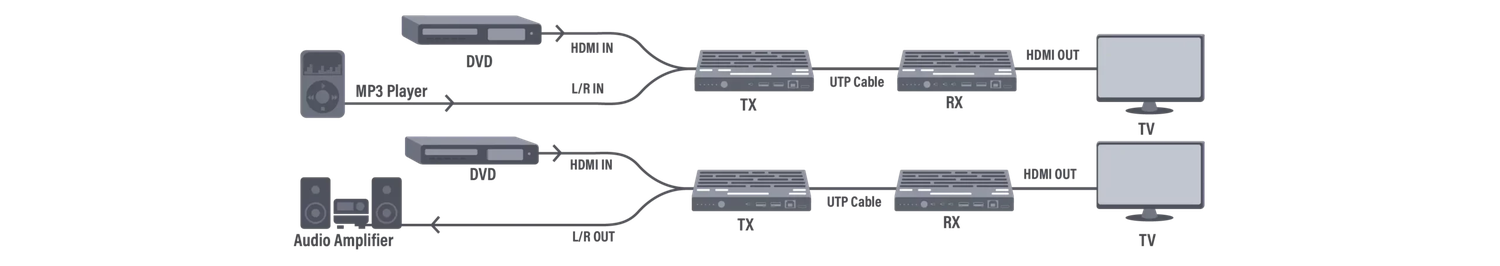

Встраивание и извлечение аудио на передатчике

При переводе переключателя L/R IN/OUT влево аудио внешнего устройства встраивается через порт L/R IN/OUT.

При переводе переключателя L/R IN/OUT вправо порт L/R IN/OUT выводит аудио, извлечённое из сигнала HDMI IN.

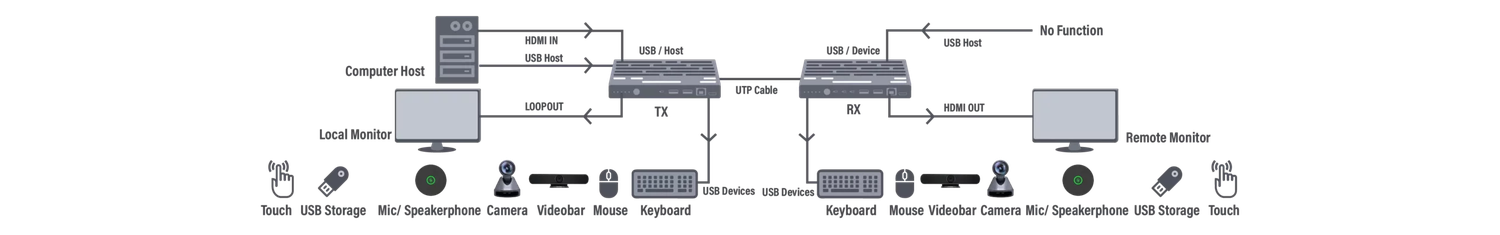

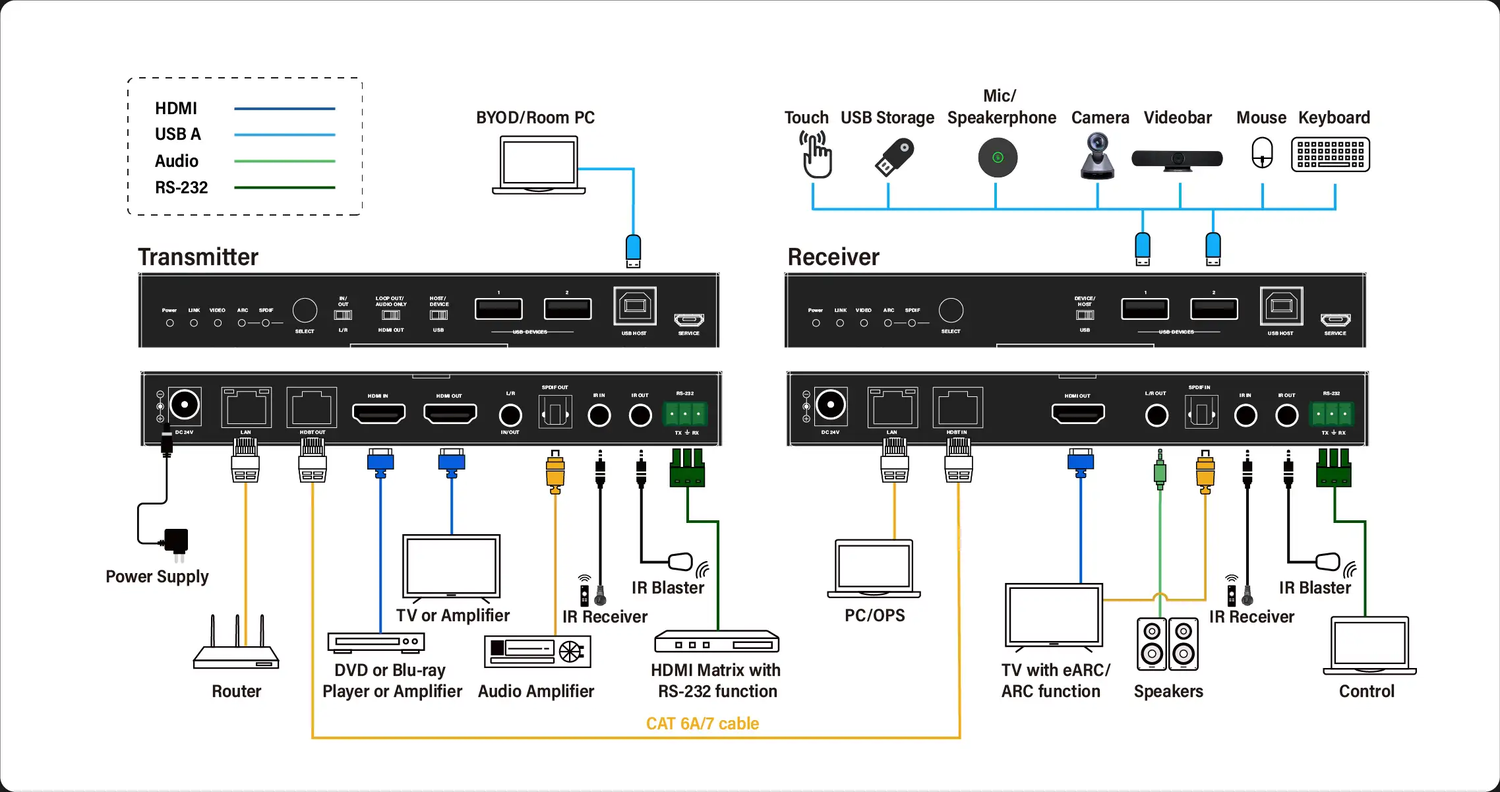

INFOBIT iTrans E100V3K — официальная схема подключения

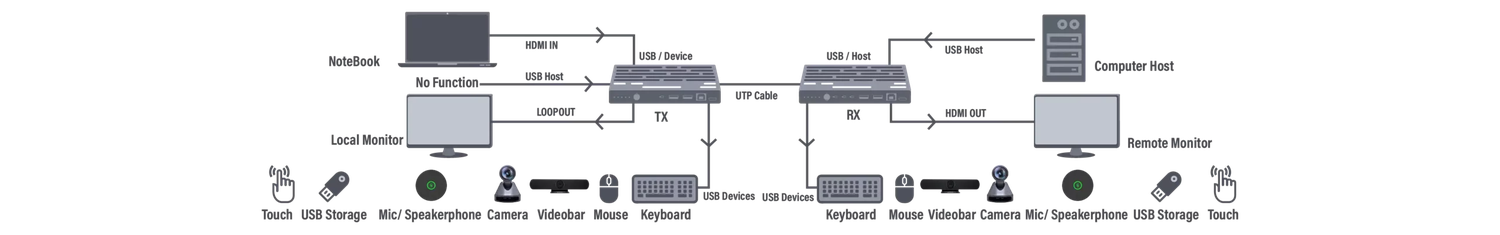

Передача USB от передатчика к приёмнику

Переведите переключатель USB HOST/DEVICE влево, затем выключите и повторно включите передатчик, чтобы установить режим USB Host. Одновременно переведите переключатель
USB DEVICE/HOST влево, затем выключите и повторно включите приёмник, чтобы установить режим USB Device.

Обратная передача USB от приёмника к передатчику

Переведите переключатель USB HOST/DEVICE вправо, затем выключите и повторно включите
передатчик, чтобы установить режим USB Device. Одновременно переведите переключатель USB DEVICE/HOST
вправо, затем выключите и повторно включите приёмник, чтобы установить режим USB Host.

Технические характеристики

Модель	iTrans E100V3K
Наименование	Удлинитель HDBaseT 3.0 с eARC/ARC, 100 м
Стандарт HDMI	HDMI 2.0b
Стандарт HDCP	HDCP 2.2
Пропускная способность видео	18 Гбит/с
Разрешение видео	До 4K при 60 Гц, 4:4:4
Цветовое пространство	RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Глубина цвета	8 / 10 / 12 бит
Аудиоформаты	LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD, Master Audio, DSD
Аудиоформаты L/R	PCM 2.0
Аудиоформаты SPDIF	LPCM2.0, AC3 5.1, DTS 5.1
Уровень ИК-сигнала	12 В, размах P-P
Полоса ИК-сигнала	20–60 кГц
Пропускная способность USB	До 350 Мбит/с
Ethernet	1000 Мбит/с
RS-232	До 921600 бит/с
Дальность передачи	100 м по одному кабелю CAT6A/7
Защита от электростатического разряда	Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд
Передатчик	Входы: 1 × HDMI IN [Type-A, 19-контактное гнездо] Выходы: 1 × HDMI OUT [Type-A, 19-контактное гнездо] 1 × HDBT OUT [RJ45, 8-контактное гнездо] 1 × SPDIF OUT [S/PDIF] 1 × L/R OUT [стереогнездо мини-джек 3,5 мм] Управление: 1 × IR IN [стереогнездо мини-джек 3,5 мм] 1 × IR OUT [стереогнездо мини-джек 3,5 мм] 1 × RS-232 [3-контактное гнездо Phoenix, 3,81 мм] 1 × SERVICE [Mini-USB, порт обновления] 1 × USB HOST [USB Type-B] 2 × USB DEVICES [USB Type-A] 1 × LAN [RJ45]
Приёмник	Входы: 1 × HDBT IN [RJ45, 8-контактное гнездо] 1 × SPDIF IN [S/PDIF] Выходы: 1 × HDMI OUT [Type-A, 19-контактное гнездо] 1 × L/R OUT [стереогнездо мини-джек 3,5 мм] Управление: 1 × IR IN [стереогнездо мини-джек 3,5 мм] 1 × IR OUT [стереогнездо мини-джек 3,5 мм] 1 × RS-232 [3-контактное гнездо Phoenix, 3,81 мм] 1 × SERVICE [Mini-USB, порт обновления] 1 × USB HOST [USB Type-B] 2 × USB DEVICES [USB Type-A] 1 × LAN [RJ45]
Корпус	Металлический корпус
Цвет	Чёрный
Размеры	Передатчик / приёмник: 170 мм [Ш] × 102 мм [Г] × 22 мм [В]
Масса	Передатчик: 425 г; приёмник: 437 г
Питание	Вход: 100–240 В переменного тока, 50/60 Гц; выход: 24 В постоянного тока / 1 А (стандарт US/EU, сертификация CE/FCC/UL)
Потребляемая мощность	15,36 Вт (PoC)
Рабочая температура	32–104 °F / 0–40 °C
Температура хранения	−4…+140 °F / −20…+60 °C
Относительная влажность	20–90% RH, без конденсации
Разрешение / длина кабеля	4K60 — 5 м; 4K30 — 10 м; 1080p60 — 15 м

Схема подключения

Руководство пользователя INFOBIT iTrans E100V3K V1.0

Удлинитель HDBaseT 3.0 с eARC/ARC, 100 м.

Благодарим за приобретение изделия

Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.

1. Введение

Этот удлинитель HDBaseT 3.0 передаёт несжатые сигналы HD/UHD-видео и аудио, eARC/ARC, RS-232, двунаправленные ИК-сигналы, Ethernet 1 Гбит/с и USB 2.0 на расстояние до 100 м / 328 футов по одному кабелю CAT6A/7. Передатчик поддерживает встраивание и извлечение аудио. Приёмник поддерживает извлечение аудио. Также поддерживаются сквозная передача eARC/ARC от HDMI-выхода приёмника к HDMI-входу передатчика либо извлечение на отдельный аудиовыход HDMI и SPDIF передатчика, передача USB 2.0 с настраиваемой ролью Host / Device и двунаправленное питание PoC.

Удлинитель предлагает удобное решение для передачи HDMI на большие расстояния по одному кабелю CAT и подходит для домашнего и коммерческого применения.

2. Особенности

Совместимость с HDMI 2.0b, HDCP 2.2 и HDBaseT 3.0.
Несжатое видео 4K при 60 Гц, 4:4:4, с пропускной способностью до 18 Гбит/с.
Сквозная передача HDR, HDR10, HDR10+, Dolby Vision и HLG.
Сквозная передача LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio и DSD.
Дальность передачи до 100 м / 328 футов по одному кабелю CAT6A/7.
Поддержка eARC/ARC: аудио возвращается на HDMI IN, HDMI OUT (AUDIO ONLY) и SPDIF OUT передатчика.
Обратная передача аудио SPDIF.
Двунаправленная сквозная передача ИК-сигналов, RS-232 и Ethernet 1 Гбит/с.
Передача USB 2.0 с настраиваемой ролью Host / Device.
Двунаправленное питание PoC 24 В.

3. Комплект поставки

Количество	Наименование
1	Передатчик HDBaseT 3.0
1	Приёмник HDBaseT 3.0
1	Кабель ИК-излучателя, 1,5 м
1	Кабель ИК-приёмника, 1,5 м
4	Монтажные ушки
8	Крепёжные винты KM3 × 4
2	3-контактные разъёмы Phoenix 3,81 мм
1	Адаптер питания 24 В / 1 А с фиксацией
1	Руководство пользователя

4. Технические характеристики

Технические параметры
Стандарт HDMI	HDMI 2.0b
Стандарт HDCP	HDCP 2.2
Пропускная способность видео	18 Гбит/с
Разрешение видео	До 4K при 60 Гц, 4:4:4
Пропускная способность HDBaseT	16 Гбит/с по основному каналу и 2 Гбит/с по обратному каналу
HDR	HDR, HDR10, HDR10+, Dolby Vision, HLG
Цветовое пространство	RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Глубина цвета	8 / 10 / 12 бит
Аудиоформаты	LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
Аудиоформаты L/R	PCM 2.0
Аудиоформаты SPDIF	LPCM2.0, AC3 5.1, DTS 5.1
Уровень ИК-сигнала	12 В, размах P-P
Полоса ИК-сигнала	20–60 кГц
Пропускная способность USB	До 350 Мбит/с
Ethernet	1000 Мбит/с
RS-232	До 921600 бит/с
Дальность передачи	100 м по одному кабелю CAT6A/7
Защита от электростатического разряда	Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд
Подключения
Передатчик	Входы: 1 × HDMI IN [Type-A, 19-контактное гнездо] Выходы: 1 × HDMI OUT [Type-A, 19-контактное гнездо] 1 × HDBT OUT [RJ45, 8-контактное гнездо] 1 × SPDIF OUT [S/PDIF] 1 × L/R OUT [стереогнездо мини-джек 3,5 мм] Управление: 1 × IR IN [стереогнездо мини-джек 3,5 мм] 1 × IR OUT [стереогнездо мини-джек 3,5 мм] 1 × RS-232 [3-контактное гнездо Phoenix, 3,81 мм] 1 × SERVICE [Mini-USB, порт обновления] 1 × USB HOST [USB Type-B] 2 × USB DEVICES [USB Type-A] 1 × LAN [RJ45]
Приёмник	Входы: 1 × HDBT IN [RJ45, 8-контактное гнездо] 1 × SPDIF IN [S/PDIF] Выходы: 1 × HDMI OUT [Type-A, 19-контактное гнездо] 1 × L/R OUT [стереогнездо мини-джек 3,5 мм] Управление: 1 × IR IN [стереогнездо мини-джек 3,5 мм] 1 × IR OUT [стереогнездо мини-джек 3,5 мм] 1 × RS-232 [3-контактное гнездо Phoenix, 3,81 мм] 1 × SERVICE [Mini-USB, порт обновления] 1 × USB HOST [USB Type-B] 2 × USB DEVICES [USB Type-A] 1 × LAN [RJ45]
Механические и эксплуатационные параметры
Корпус	Металлический корпус
Цвет	Чёрный
Размеры	Передатчик / приёмник: 170 мм [Ш] × 102 мм [Г] × 22 мм [В]
Масса	Передатчик: 425 г; приёмник: 437 г
Питание	Вход: 100–240 В переменного тока, 50/60 Гц; выход: 24 В постоянного тока / 1 А (стандарт US/EU, сертификация CE/FCC/UL)
Потребляемая мощность	15,36 Вт (PoC)
Рабочая температура	32–104 °F / 0–40 °C
Температура хранения	−4…+140 °F / −20…+60 °C
Относительная влажность	20–90% RH, без конденсации

Разрешение / длина кабеля	4K60 — футы / метры	4K30 — футы / метры	1080p60 — футы / метры
HDMI IN / OUT	16 футов / 5 м	32 фута / 10 м	50 футов / 15 м

Настоятельно рекомендуется кабель Premium High Speed HDMI.

5. Органы управления и функции

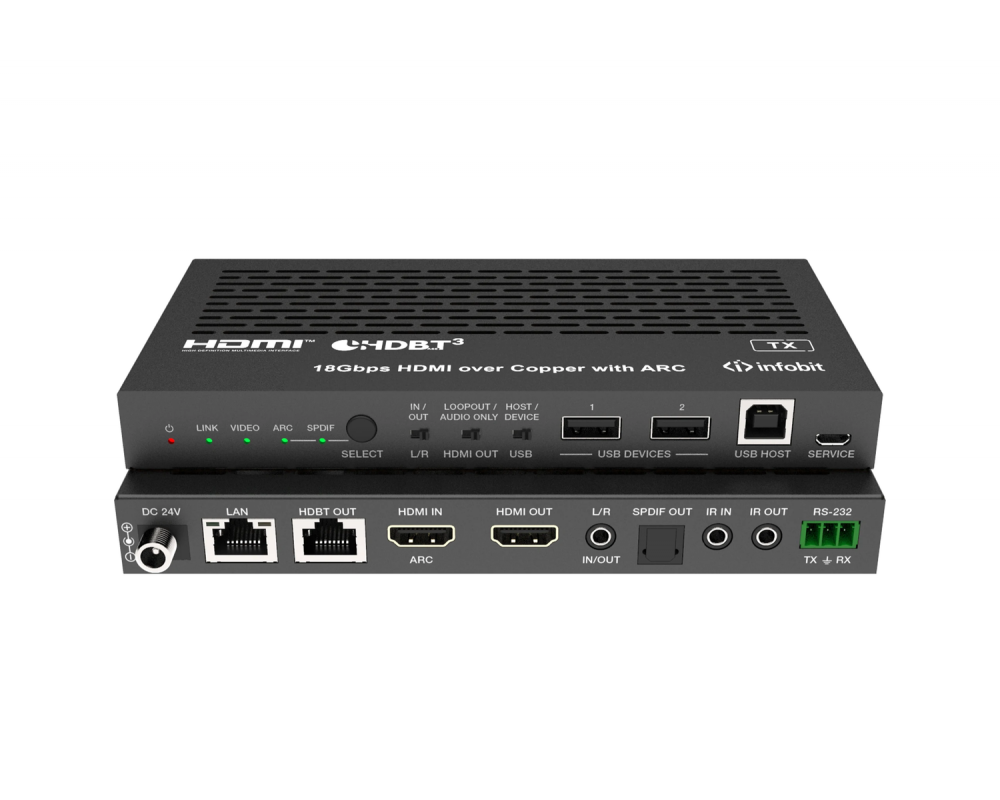

5.1. Панель передатчика

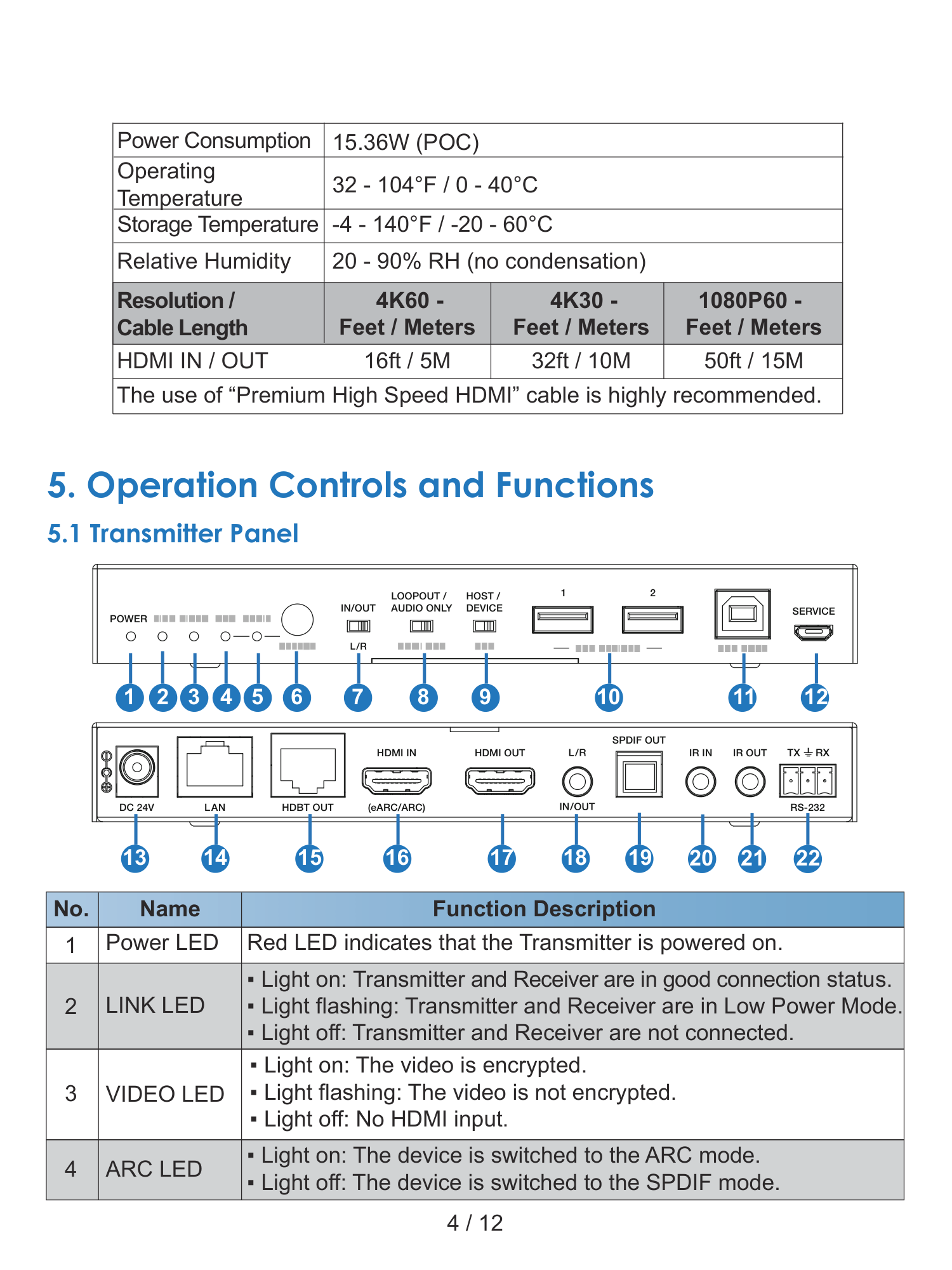

INFOBIT iTrans E100V3K — полная страница 6 официального руководства

№	Наименование	Описание функции
1	Power LED	Красный индикатор горит при включённом питании передатчика.
2	LINK LED	Горит: хорошее соединение между передатчиком и приёмником. Мигает: передатчик и приёмник находятся в режиме пониженного энергопотребления. Не горит: передатчик и приёмник не соединены.
3	VIDEO LED	Горит: видео зашифровано. Мигает: видео не зашифровано. Не горит: сигнал на входе HDMI отсутствует.
4	ARC LED	Горит: включён режим ARC. Не горит: включён режим SPDIF.
5	SPDIF LED	Горит: включён режим SPDIF. Не горит: включён режим ARC.
6	Кнопка SELECT	Переключение режимов ARC и SPDIF.
7	Переключатель L/R IN/OUT	Влево: порт L/R IN/OUT используется для встраивания аудио. Вправо: порт L/R IN/OUT используется для извлечения аудио.
8	Переключатель LOOP OUT / AUDIO ONLY	Влево (LOOPOUT): HDMI OUT работает как сквозной выход для HDMI IN. Вправо (AUDIO ONLY): HDMI OUT выдаёт чёрный экран 720p, а аудио поступает из ARC или SPDIF.
9	Переключатель USB HOST / DEVICE	Влево (HOST): режим USB Host. Вправо (DEVICE): режим USB Device.

№	Наименование	Описание функции
10	USB DEVICES	Два порта USB Device для флеш-накопителя, мыши или клавиатуры.
11	USB HOST	Порт USB Host для подключения компьютера.
12	SERVICE	Порт обновления прошивки.
13	DC 24V	Вход питания 24 В постоянного тока / 1 А. Удлинитель поддерживает PoC: если адаптер 24 В / 1 А подключён к передатчику или приёмнику, другому устройству отдельное питание не требуется.
14	LAN	Сетевой порт 1 Гбит/с.
15	HDBT OUT	Сетевой порт 10 Гбит/с для соединения с HDBT IN приёмника кабелем CAT6A/7. Используется для сквозной передачи различных сигналов.
16	HDMI IN	Вход HDMI для подключения источника сигнала; поддерживает усилитель eARC/ARC.
17	HDMI OUT	Сквозной выход HDMI. Переключателем LOOP OUT / AUDIO ONLY можно выбрать сквозной выход либо режим только аудио.
18	L/R IN/OUT	Порт встраивания / извлечения аудио, функция выбирается переключателем L/R IN/OUT.
19	SPDIF OUT	Оптический выход.
20	IR IN	Вход ИК-сигнала для подключения кабеля ИК-приёмника.
21	IR OUT	Выход ИК-сигнала для подключения кабеля ИК-излучателя.
22	RS-232	Последовательный порт RS-232 для передачи команд последовательного интерфейса.

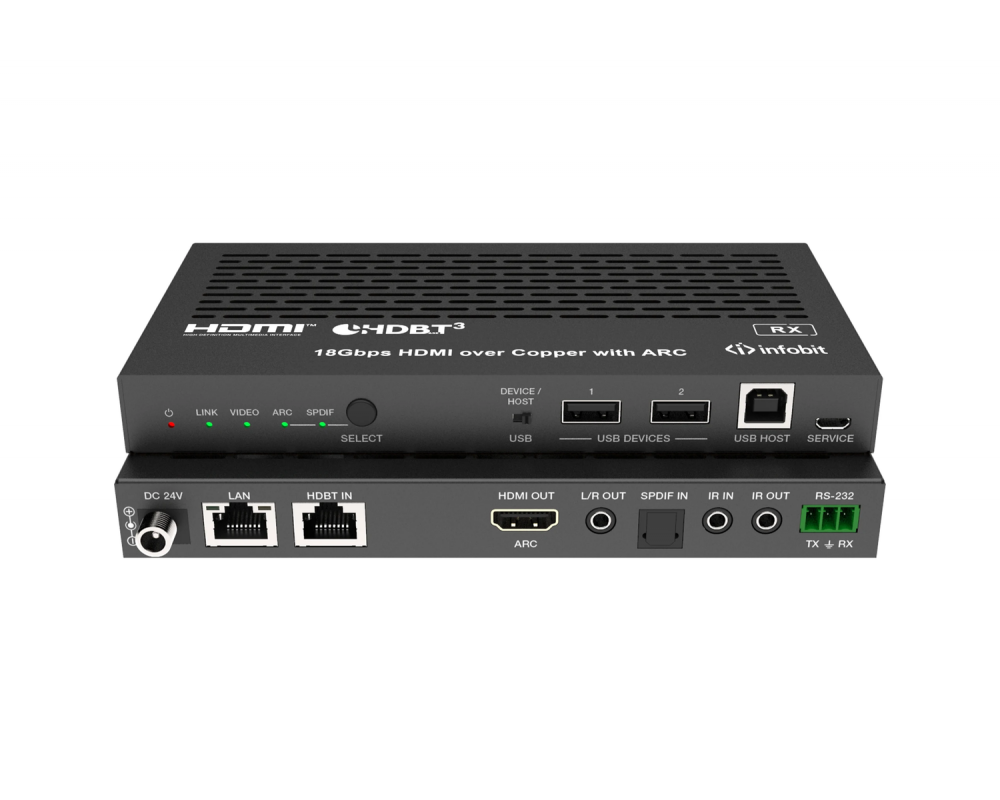

5.2. Панель приёмника

№	Наименование	Описание функции
1	Power LED	Красный индикатор горит при включённом питании приёмника.
2	LINK LED	Горит: хорошее соединение между передатчиком и приёмником. Мигает: передатчик и приёмник находятся в режиме пониженного энергопотребления. Не горит: передатчик и приёмник не соединены.
3	VIDEO LED	Горит: видео зашифровано. Мигает: видео не зашифровано. Не горит: сигнал на входе HDMI отсутствует.
4	ARC LED	Горит: включён режим ARC. Не горит: включён режим SPDIF.
5	SPDIF LED	Горит: включён режим SPDIF. Не горит: включён режим ARC.
6	Кнопка SELECT	Переключение режимов ARC и SPDIF.
7	Переключатель USB DEVICE / HOST	Вправо (HOST): режим USB Host. Влево (DEVICE): режим USB Device.
8	USB DEVICES	Два порта USB Device для флеш-накопителя, мыши или клавиатуры.
9	USB HOST	Порт USB Host для подключения компьютера.
10	SERVICE	Порт обновления прошивки.
11	DC 24V	Вход питания 24 В постоянного тока / 1 А. Удлинитель поддерживает PoC: если адаптер 24 В / 1 А подключён к передатчику или приёмнику, другому устройству отдельное питание не требуется.
12	LAN	Сетевой порт 1 Гбит/с.
13	HDBT IN	Сетевой порт 10 Гбит/с для соединения с HDBT OUT передатчика кабелем CAT6A/7. Используется для сквозной передачи различных сигналов.
14	HDMI OUT	Выход HDMI с поддержкой телевизора eARC/ARC.
15	L/R OUT	Выход извлечённого аудио.
16	SPDIF IN	Оптический вход.
17	IR IN	Вход ИК-сигнала для подключения кабеля ИК-приёмника.
18	IR OUT	Выход ИК-сигнала для подключения кабеля ИК-излучателя.
19	RS-232	Последовательный порт RS-232 для передачи команд последовательного интерфейса.

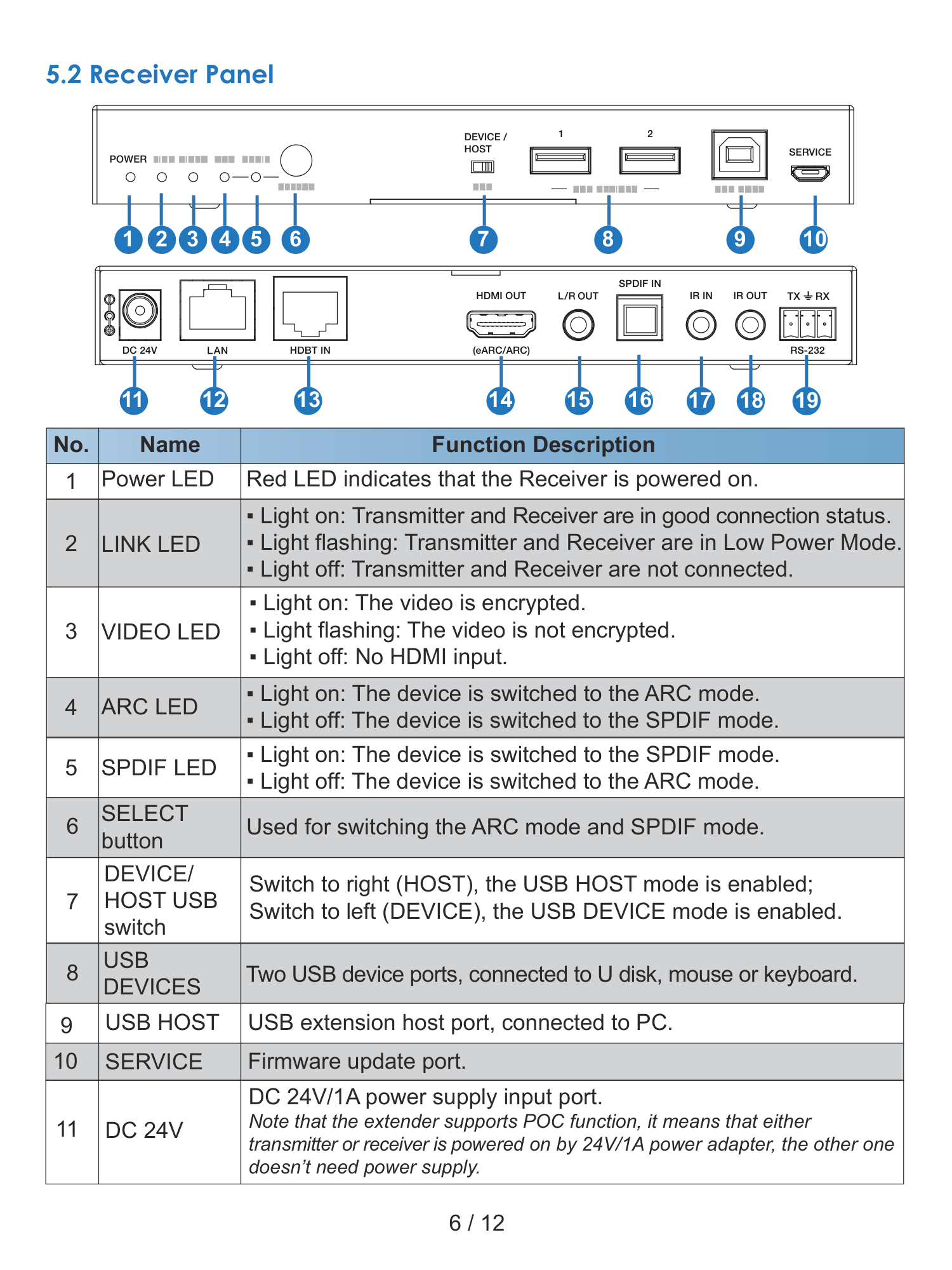

INFOBIT iTrans E100V3K — полная страница 8 официального руководства

5.3. Переключение входов и выходов

Для переключения между ARC и SPDIF нажмите SELECT на передней панели передатчика или приёмника. Переключатель LOOP OUT / AUDIO ONLY определяет, работает ли HDMI OUT передатчика как сквозной выход или отдельный аудиовыход. Маршрутизация входов и выходов зависит от выбранного сценария, как показано на схемах ниже.

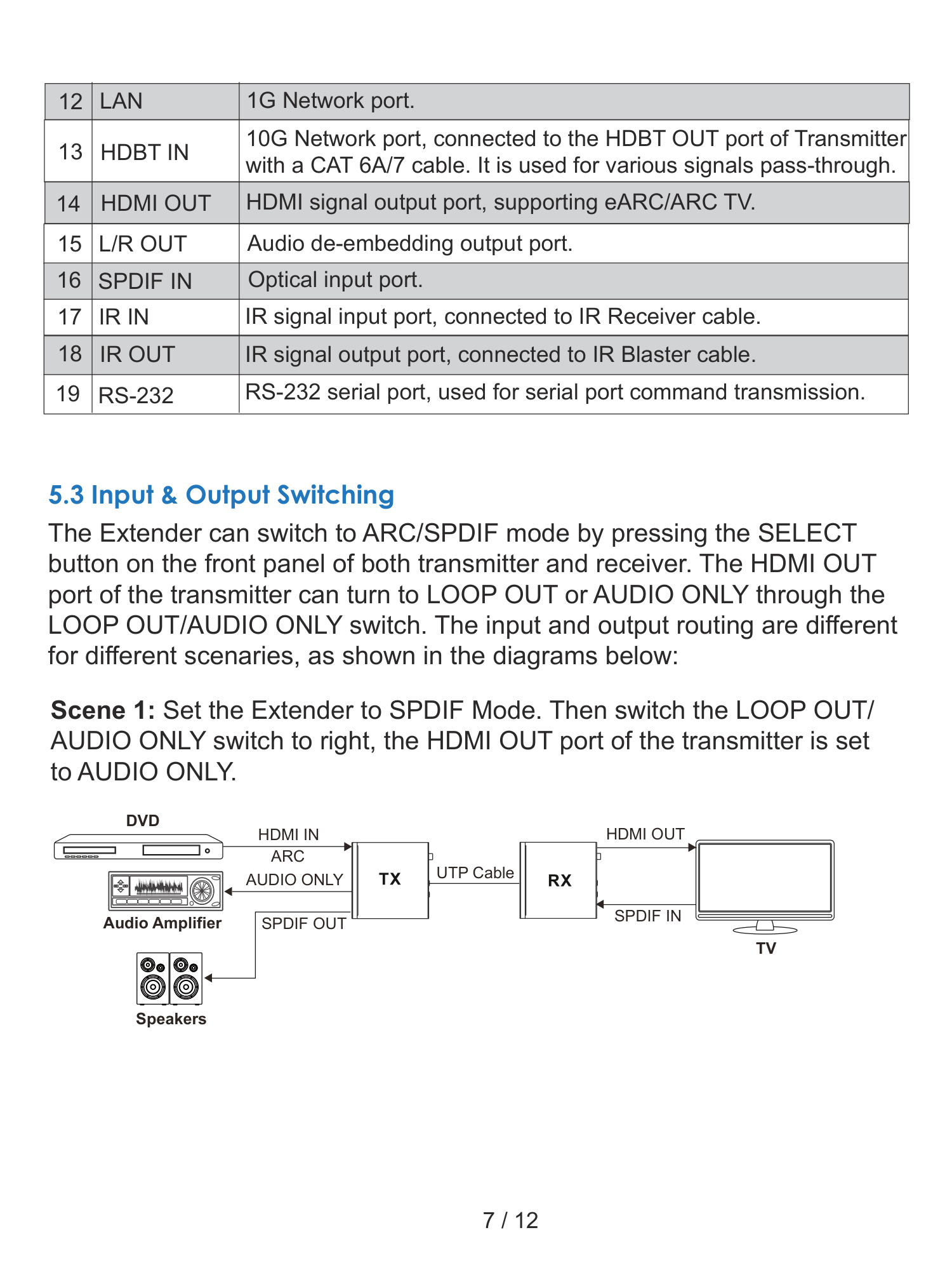

INFOBIT iTrans E100V3K — полная страница 9 официального руководства

Сценарий 1. Установите режим SPDIF. Переведите переключатель LOOP OUT / AUDIO ONLY вправо: HDMI OUT передатчика работает в режиме AUDIO ONLY.

Сценарий 2. Установите режим SPDIF. Переведите переключатель LOOP OUT / AUDIO ONLY влево: HDMI OUT передатчика работает в режиме LOOP OUT.

Сценарий 3. Установите режим ARC. Переведите переключатель LOOP OUT / AUDIO ONLY вправо: HDMI OUT передатчика работает в режиме AUDIO ONLY.

Сценарий 4. Установите режим ARC. Переведите переключатель LOOP OUT / AUDIO ONLY влево: HDMI OUT передатчика работает в режиме LOOP OUT.

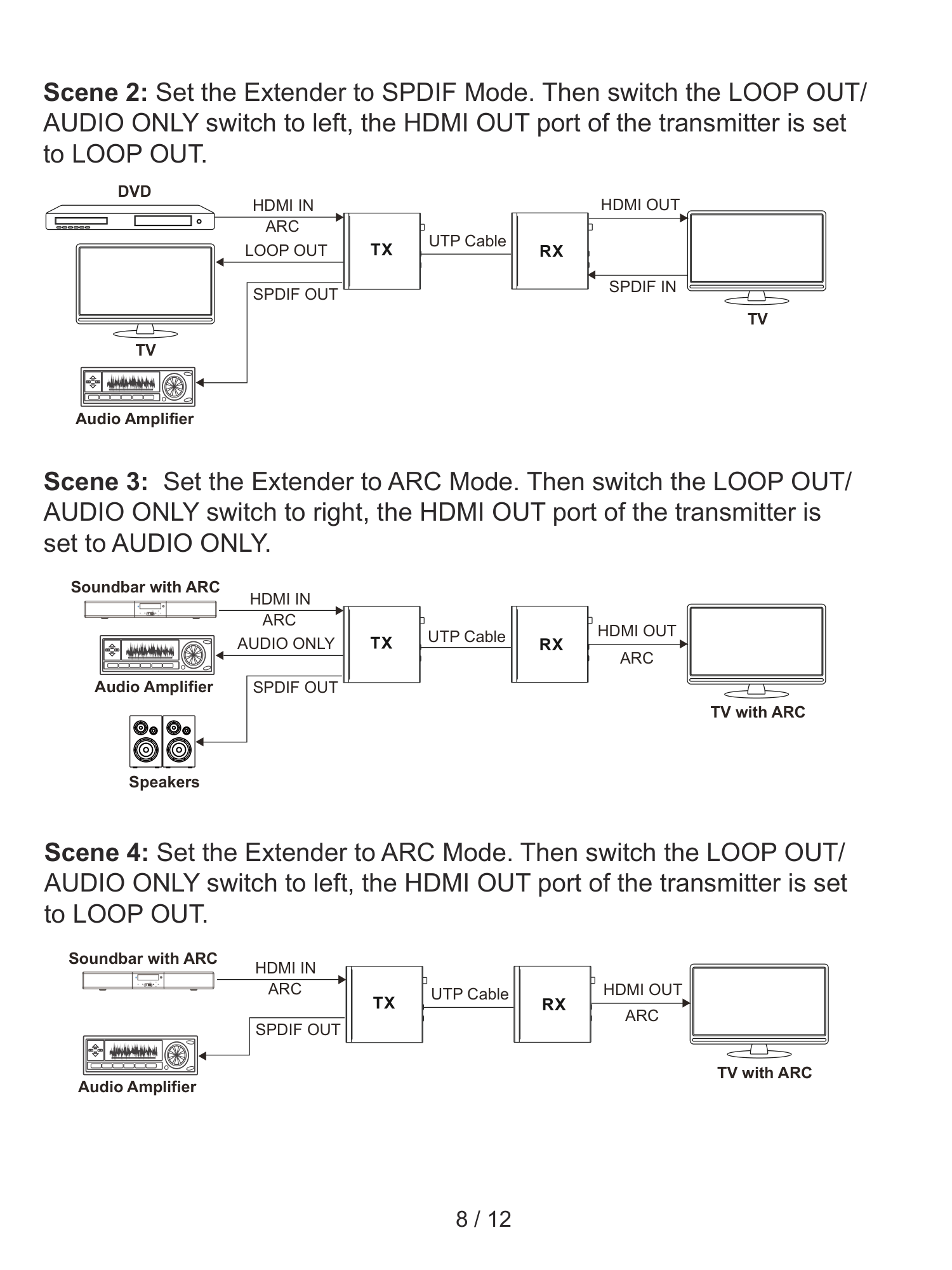

INFOBIT iTrans E100V3K — полная страница 10 официального руководства

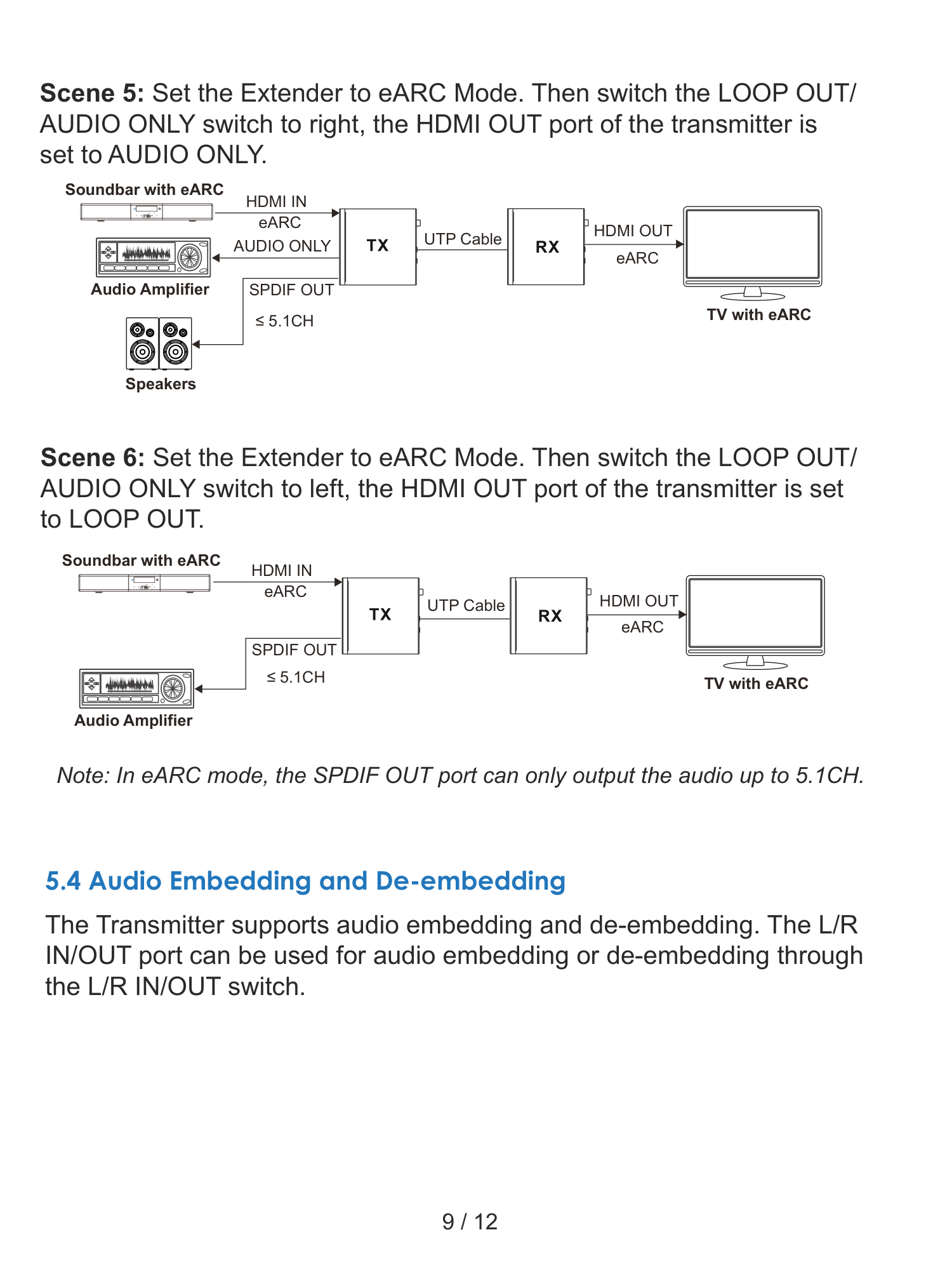

INFOBIT iTrans E100V3K — полная страница 11 официального руководства

Сценарий 5. Установите режим eARC. Переведите переключатель LOOP OUT / AUDIO ONLY вправо: HDMI OUT передатчика работает в режиме AUDIO ONLY.

Сценарий 6. Установите режим eARC. Переведите переключатель LOOP OUT / AUDIO ONLY влево: HDMI OUT передатчика работает в режиме LOOP OUT.

Примечание: В режиме eARC порт SPDIF OUT может выводить аудио максимум 5.1CH.

5.4. Встраивание и извлечение аудио

Передатчик поддерживает встраивание и извлечение аудио. Переключатель L/R IN/OUT определяет, используется ли порт L/R IN/OUT для встраивания или извлечения.

Встраивание аудио на передатчике

Когда переключатель L/R IN/OUT переведён влево, аудио внешнего устройства встраивается через порт L/R IN/OUT.

Извлечение аудио на передатчике

Когда переключатель L/R IN/OUT переведён вправо, порт L/R IN/OUT выводит аудио, извлечённое из HDMI IN.

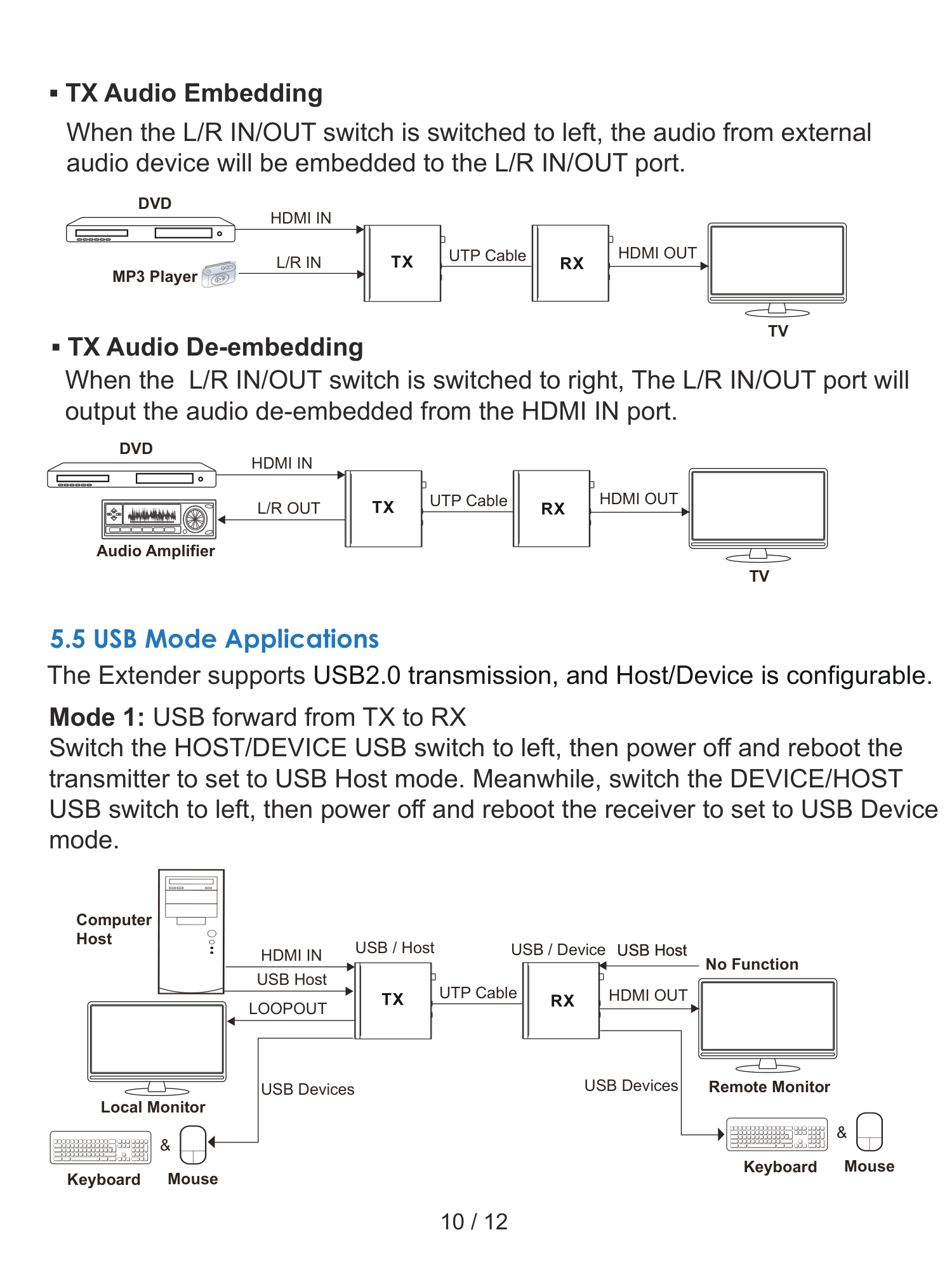

INFOBIT iTrans E100V3K — полная страница 12 официального руководства

5.5. Применение режимов USB

Удлинитель поддерживает передачу USB 2.0 с настраиваемой ролью Host / Device.

Режим 1: передача USB от передатчика к приёмнику. Переведите HOST/DEVICE передатчика влево, затем выключите и повторно включите передатчик для установки USB Host. Одновременно переведите DEVICE/HOST приёмника влево, затем выключите и повторно включите приёмник для установки USB Device.

Режим 2: обратная передача USB от приёмника к передатчику. Переведите HOST/DEVICE передатчика вправо, затем выключите и повторно включите передатчик для установки USB Device. Одновременно переведите DEVICE/HOST приёмника вправо, затем выключите и повторно включите приёмник для установки USB Host.

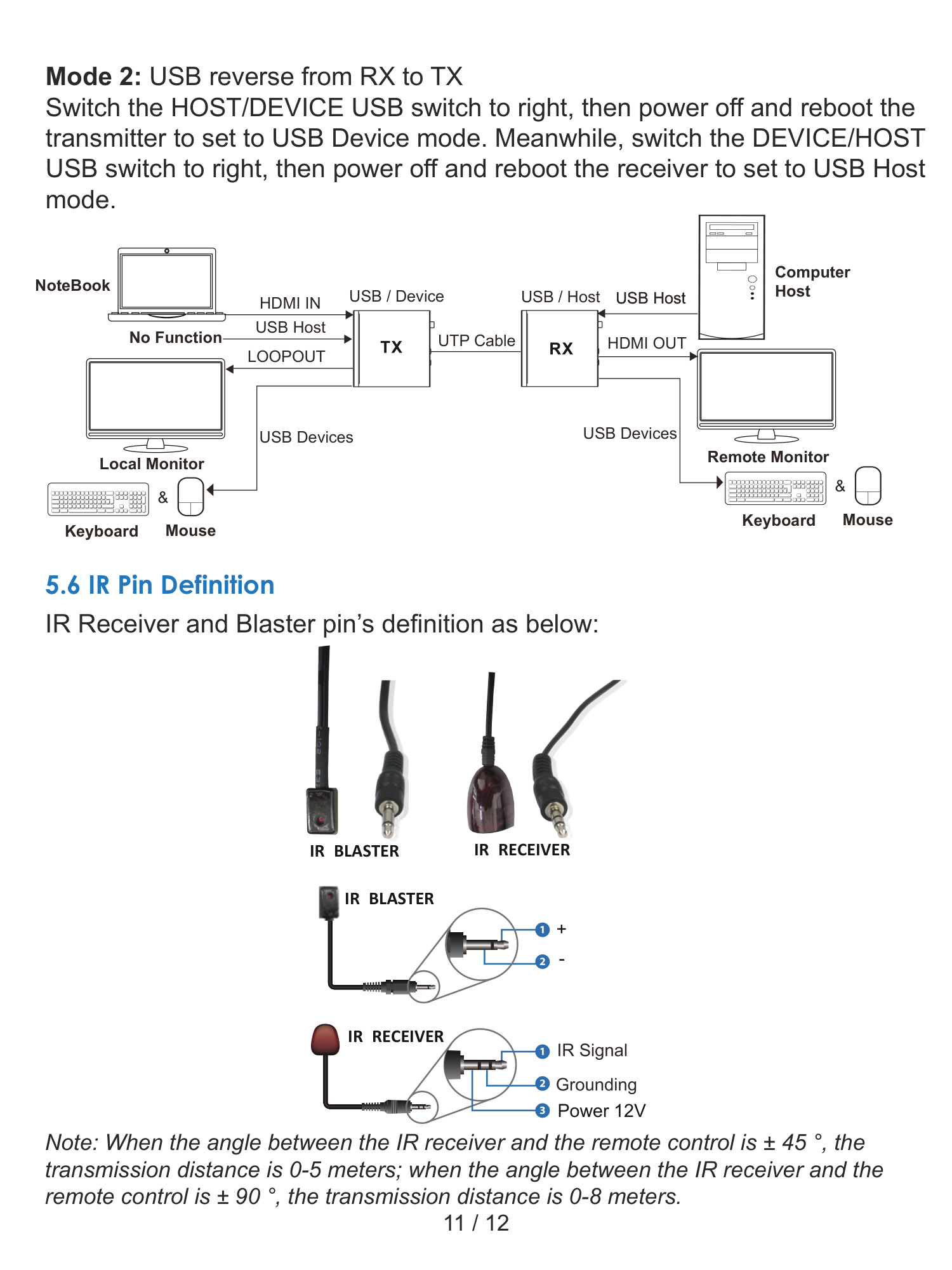

INFOBIT iTrans E100V3K — полная страница 13 официального руководства

5.6. Назначение контактов ИК-разъёмов

Контакты ИК-приёмника и ИК-излучателя показаны на приведённой выше схеме. IR RECEIVER — ИК-приёмник, питание 12 В; IR BLASTER — ИК-излучатель, контакты «+» и «−».

Примечание: При угле между ИК-приёмником и пультом ±45° дальность передачи составляет 0–5 метров; при угле ±90° — 0–8 метров.

6. Пример применения

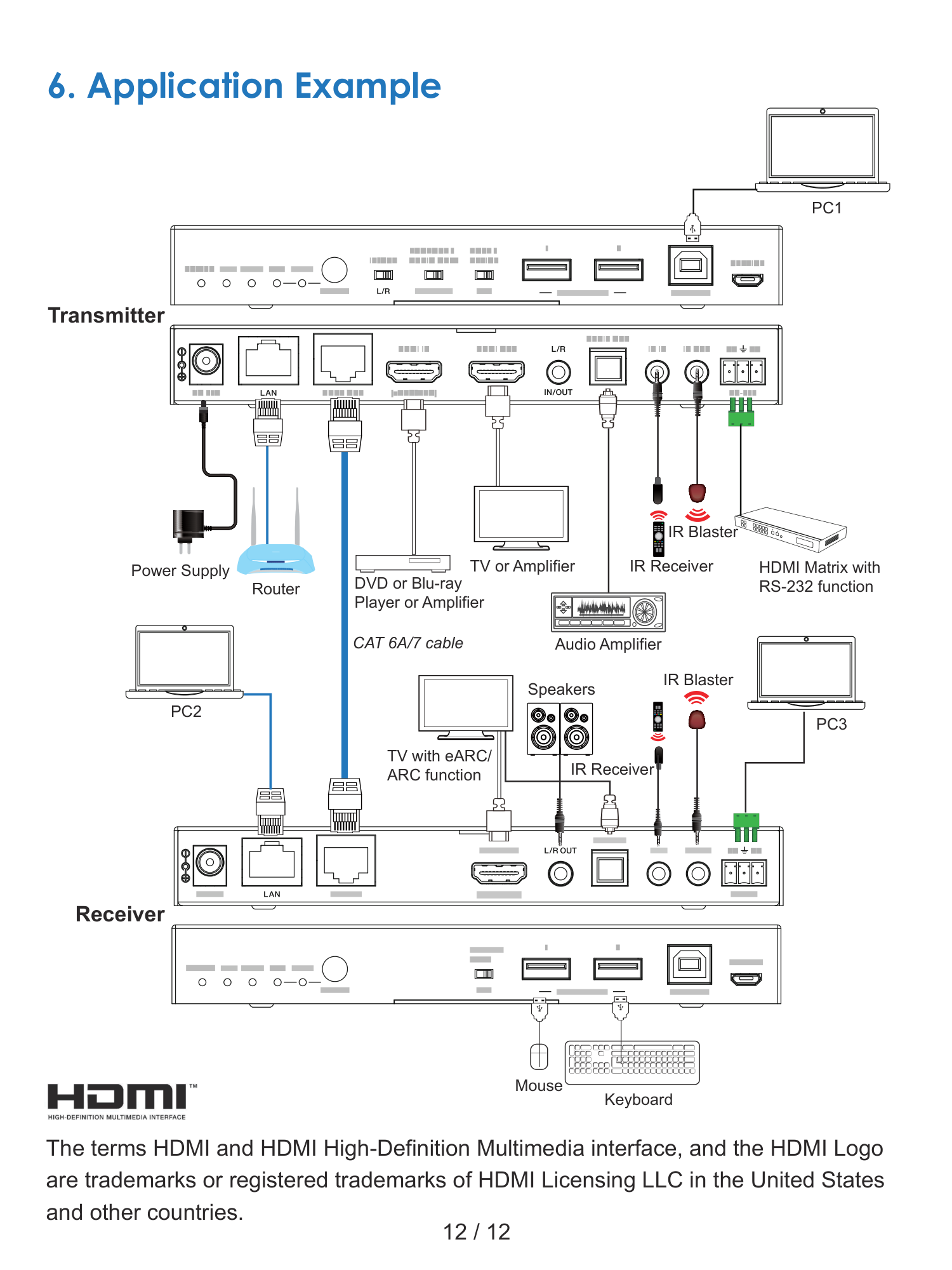

INFOBIT iTrans E100V3K — полная страница 14 официального руководства

Обозначения схем: Transmitter / Receiver — передатчик / приёмник; TV — телевизор; TV with ARC/eARC — телевизор с ARC/eARC; Soundbar — саундбар; Audio Amplifier — усилитель; Speakers — акустические системы; DVD / Blu-ray Player — проигрыватель DVD / Blu-ray; MP3 Player — MP3-плеер; Computer Host / PC / NoteBook — компьютер / ноутбук; Local Monitor / Remote Monitor — локальный / удалённый монитор; Keyboard / Mouse — клавиатура / мышь; No Function — порт не используется; USB Host / USB Devices — компьютер / периферия; IR Receiver / IR Blaster — ИК-приёмник / ИК-излучатель; Power Supply — источник питания; Router — маршрутизатор; HDMI Matrix with RS-232 function — HDMI-матрица с RS-232; UTP Cable / CAT6A/7 — соединительный кабель; AUDIO ONLY — только аудио; LOOP OUT — сквозной выход.

Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.

Документы

INFOBIT iTrans E100V3K — руководство пользователя V1.0.pdf — 3.46M, 2024-09-11
