INFOBIT iTrans E100UC — удлинитель HDMI по HDBaseT 3.0 с USB 2.0 и ARC
- 0.00 р.
- Без НДС: 0.00 р.
-

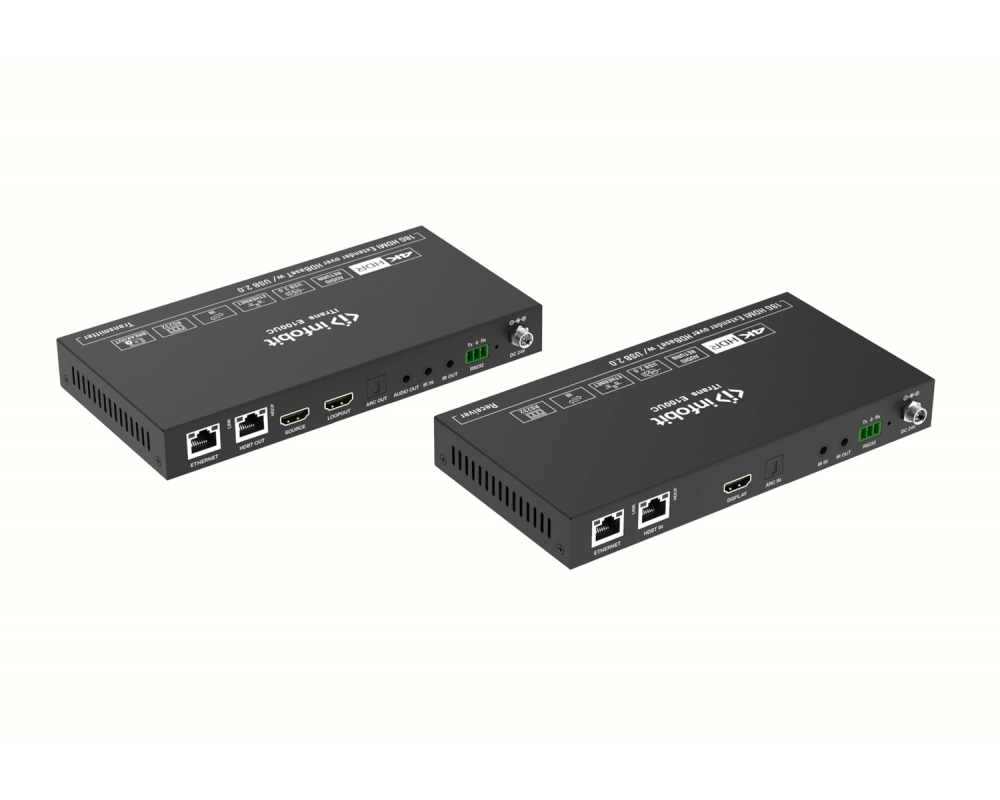

INFOBIT iTrans E100UC — удлинитель HDMI по HDBaseT 3.0 с USB 2.0 и ARC.
Особенности INFOBIT iTrans E100UC:
Пропускная способность 18 Гбит/с, HDMI V2.0.
Видео HDMI до 4K при 60 Гц, 4:4:4; HDR10 и Dolby Vision.
Поддержка обхода HDCP и HDCP 2.2.
Решение HDBaseT 3.0 с передачей сигнала без сжатия.
Передача видео 4K или 1080p на расстояние до 328 футов / 100 м по одному кабелю CAT6A.
Двунаправленная сквозная передача ИК-управления, USB и RS232, а также удлинение Ethernet.
Поддержка двунаправленного PoC 24 В.
Поддержка извлечения аудио и ARC — обратного аудиоканала.
Сквозной выход HDMI на передатчике.
Поддержка сенсорного управления, USB-камеры, микрофона и спикерфона.

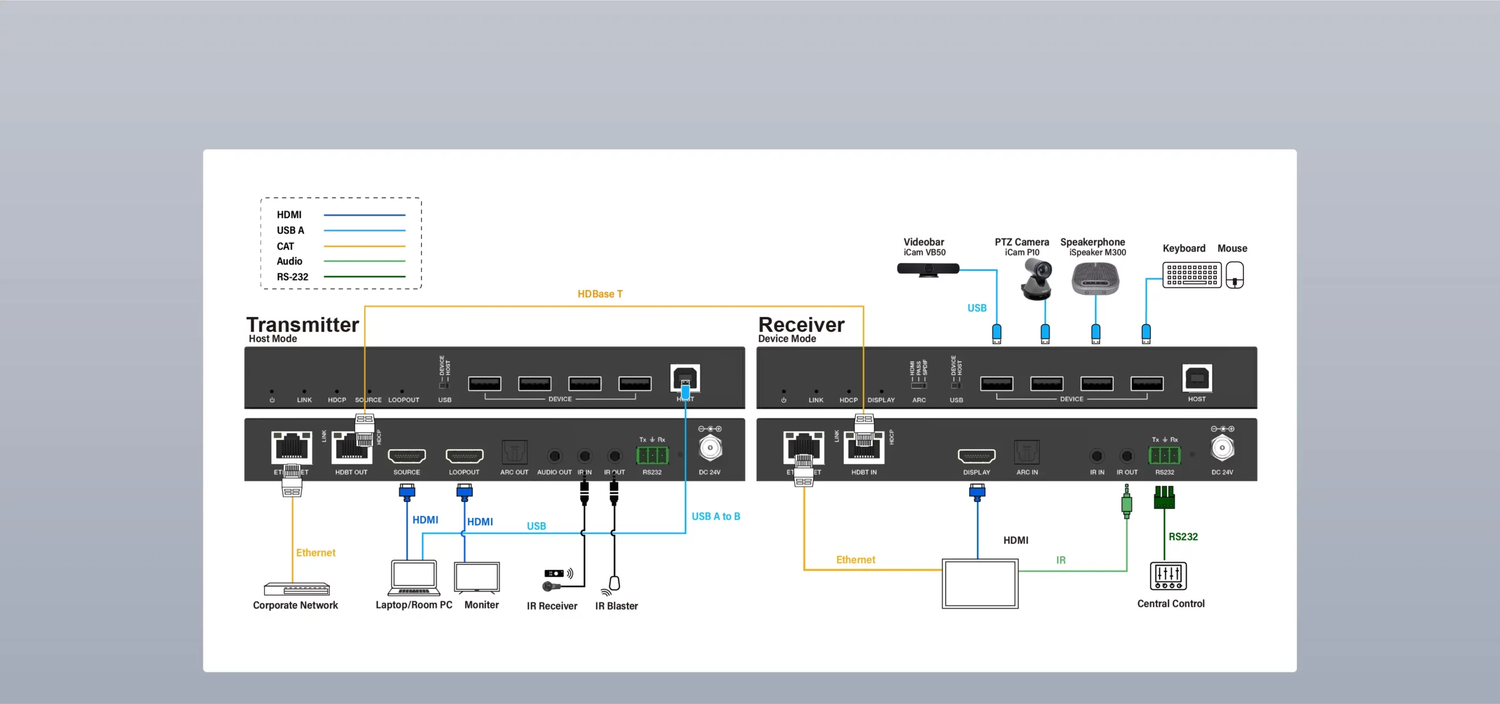

Режим Host

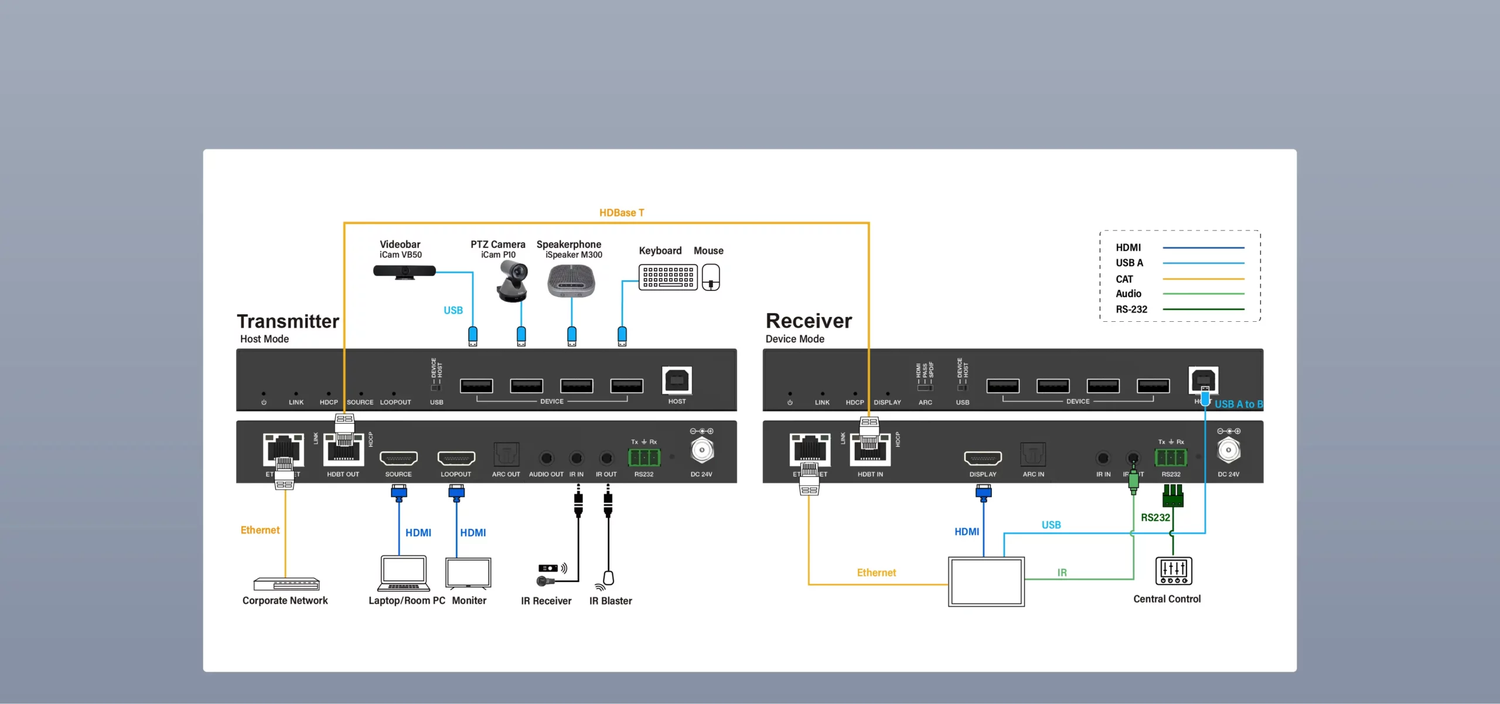

Режим Device
Технические характеристики
| Модель | iTrans E100UC | |
| Наименование | Удлинитель HDMI 18 Гбит/с по HDBaseT 3.0 с USB 2.0 | |
| Передатчик | Приёмник | |
| Вход | 1 × SOURCE | 1 × HDBT IN |
| Входной разъём | 1 × розетка HDMI типа A | 1 × RJ45 |
| Входное разрешение | До 4K при 60 Гц, 4:4:4 | |
| Выход | 1 × HDBT OUT, 1 × LOOP OUT | 1 × DISPLAY |
| Выходной разъём | 1 × RJ45, 1 × розетка HDMI типа A | 1 × розетка HDMI типа A |
| Выходное разрешение | До 4K при 60 Гц, 4:4:4 | |
| Вход | – | 1 × ARC IN |
| Входной разъём | – | 1 × разъём Toslink |
| Выход | 1 × ARC OUT, 1 × AUDIO OUT | – |
| Выходной разъём | 1 × разъём Toslink, 1 × гнездо 3,5 мм | – |
| Аудиоформат | Toslink (ARC): PCM, Dolby Digital, DTS 5.1CH Аудио 3,5 мм: PCM 2CH |
|
| Частотная характеристика | 20 Гц — 20 кГц, ±3 дБ | |
| Максимальный выходной уровень | 2,0 В RMS ±0,5 дБ. 2 В = запас 16 дБ относительно номинального бытового линейного уровня −10 dBV (316 мВ) | |
| THD+N | <0,05% (−80 дБ), полоса 20 Гц — 20 кГц, синус 1 кГц при 0 dBFS (или максимальном уровне) | |
| SNR | >85 дБ, полоса 20 Гц — 20 кГц | |
| Развязка по перекрёстным помехам | >70 дБ, синус 10 кГц при 0 dBFS (или максимальном уровне до ограничения) | |
| Разница уровней L–R | <0,3 дБ, синус 1 кГц при 0 dBFS (или максимальном уровне до ограничения) | |
| Отклонение частотной характеристики | <±0,5 дБ, 20 Гц — 20 кГц | |
| Допустимая выходная нагрузка | 1 кОм и выше (поддерживаются 10 параллельных нагрузок по 10 кОм) | |
| Разделение стереоканалов | >70 дБ при 1 кГц | |
| Интерфейс управления | 4 × DEVICE, 1 × HOST, 1 × переключатель USB, 1 × IR IN, 1 × IR OUT, 1 × RS232, 1 × ETHERNET | 4 × DEVICE, 1 × HOST, 1 × переключатель ARC, 1 × переключатель USB, 1 × IR IN, 1 × IR OUT, 1 × RS232, 1 × ETHERNET |
| Разъёмы управления | 4 × USB 2.0 типа A, 1 × USB 2.0 типа B, 1 × 2-контактный DIP-переключатель, 2 × гнезда 3,5 мм, 1 × 3-контактная клеммная колодка, 1 × RJ45 | 4 × USB 2.0 типа A, 1 × USB 2.0 типа B, 2 × 3-контактных DIP-переключателя, 2 × гнезда 3,5 мм, 1 × 3-контактная клеммная колодка, 1 × RJ45 |
| Пропускная способность | 18 Гбит/с | |
| Стандарт HDMI | 2.0 | |
| Версия HDCP | Вход: совместимость с HDCP 2.2 и HDCP 1.4 Сквозной выход: следует версии HDCP дисплея. Выход RX: следует версии HDCP источника. |
|
| CEC | Сквозная передача (при положении переключателя ARC: PASS или SPDIF) | |
| Двунаправленное PoC | Поддерживается | |
| Длина кабеля HDMI V2.0 | 4K при 60 Гц, 4:4:4 ≤5 м; 4K при 60 Гц, 4:2:0 ≤15 м; 1080p ≤20 м | |
| Стандарт передачи | HDBaseT | |
| Дальность передачи | 4K/1080p ≤328 футов (100 м) | |
| Рабочая температура | −5…+55 °C (+23…+131 °F) | |
| Температура хранения | −25…+70 °C (−13…+158 °F) | |
| Относительная влажность | 10–90%, без конденсации | |
| Питание | Вход: 100–240 В переменного тока; выход: 24 В постоянного тока, 1,25 А | |
| Потребляемая мощность | 17 Вт (макс.) | |
| Размеры (Ш × В × Г) | 200 × 25 × 100 мм (TX); 200 × 25 × 100 мм (RX) | |
| Масса нетто | 540 г (TX), 540 г (RX) | |
Технический паспорт INFOBIT iTrans E100UC V1.0
Удлинитель HDMI 18 Гбит/с по HDBaseT 3.0 с USB 2.0. Разработан для унифицированных коммуникаций (UC).
Все права защищены.

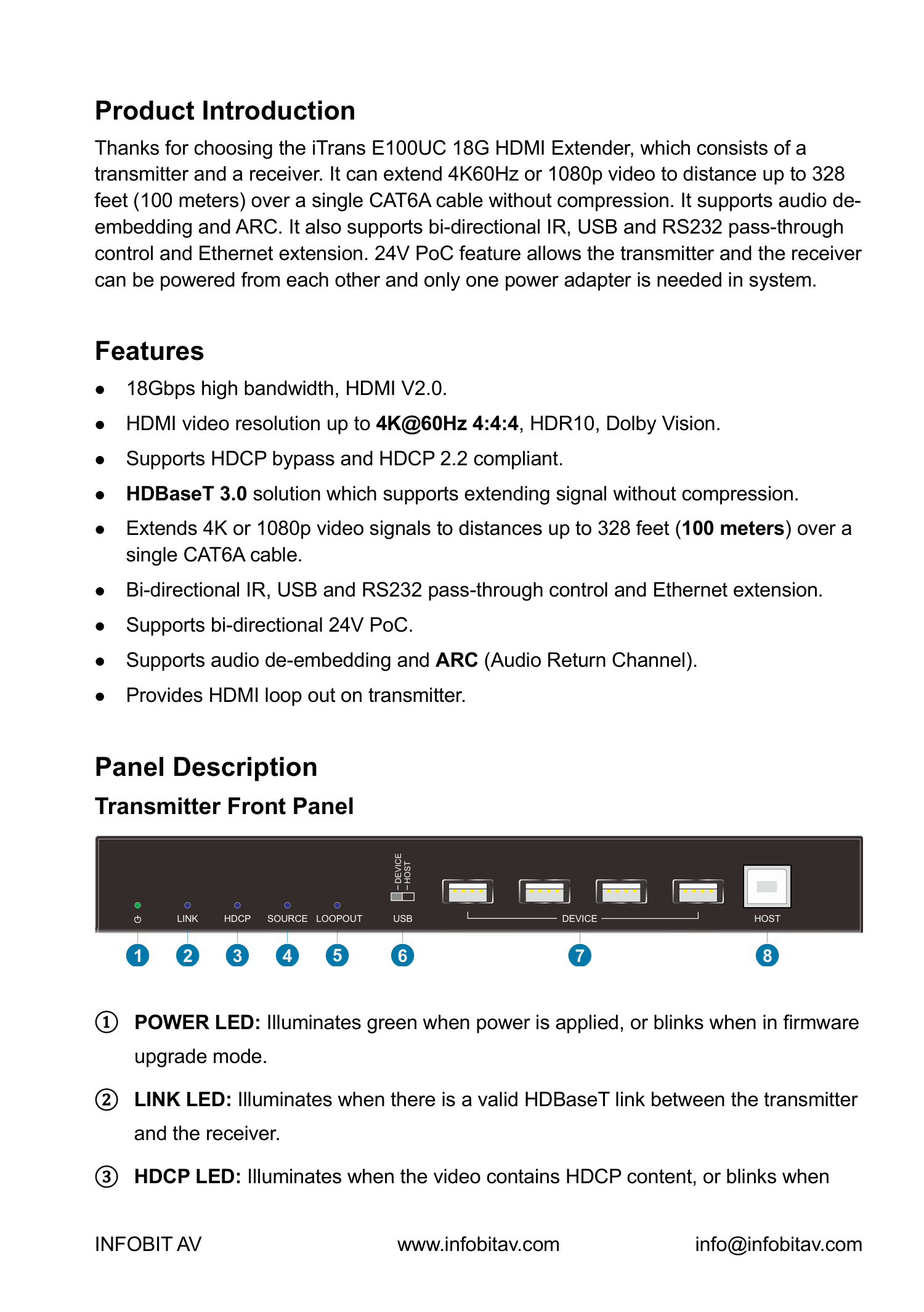

Введение
Благодарим за выбор удлинителя HDMI 18 Гбит/с iTrans E100UC, состоящего из передатчика и приёмника. Он передаёт видео 4K60 или 1080p без сжатия на расстояние до 328 футов / 100 м по одному кабелю CAT6A. Поддерживаются извлечение аудио и ARC, двунаправленная сквозная передача ИК-управления, USB и RS232, а также удлинение Ethernet. Благодаря PoC 24 В передатчик и приёмник могут питаться друг от друга, поэтому системе достаточно одного блока питания.
Особенности
- Пропускная способность 18 Гбит/с, HDMI V2.0.
- Разрешение HDMI до 4K при 60 Гц, 4:4:4; HDR10 и Dolby Vision.
- Поддержка обхода HDCP и совместимость с HDCP 2.2.
- Решение HDBaseT 3.0 с передачей сигнала без сжатия.
- Передача видео 4K или 1080p на расстояние до 328 футов / 100 м по одному кабелю CAT6A.
- Двунаправленная сквозная передача ИК-управления, USB и RS232, а также удлинение Ethernet.
- Поддержка двунаправленного PoC 24 В.
- Поддержка извлечения аудио и ARC — обратного аудиоканала.
- Сквозной выход HDMI на передатчике.

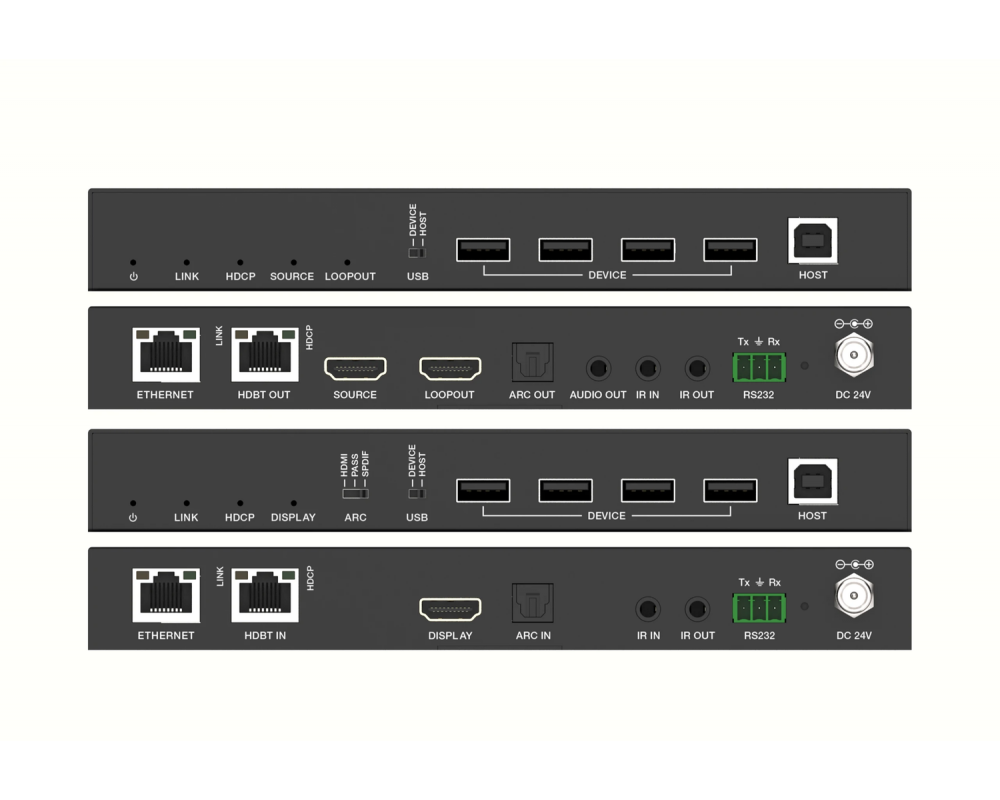

Описание панелей
Передняя панель передатчика
| № | Наименование | Описание |
| ① | POWER | Горит зелёным при подаче питания; мигает в режиме обновления прошивки. |
| ② | LINK | Горит при действующем соединении HDBaseT между передатчиком и приёмником. |
| ③ | HDCP | Горит, если видео содержит HDCP-контент; мигает, если HDCP-контента нет. |
| ④ | SOURCE | Горит, если ко входу HDMI подключён источник HDMI. |
| ⑤ | LOOPOUT | Горит, если подключены и источник HDMI, и дисплей HDMI к сквозному выходу HDMI. |
| ⑥ | USB | DIP-переключатель выбора DEVICE или HOST.
|
| ⑦ | DEVICE | Четыре порта USB 2.0 типа A для USB-устройств, например мыши, клавиатуры и камеры, управляющих компьютером, подключённым к порту HOST приёмника. |
| ⑧ | HOST | Порт USB 2.0 типа B для компьютера. Им можно управлять USB-устройствами, подключёнными к портам USB 2.0 типа A приёмника. |

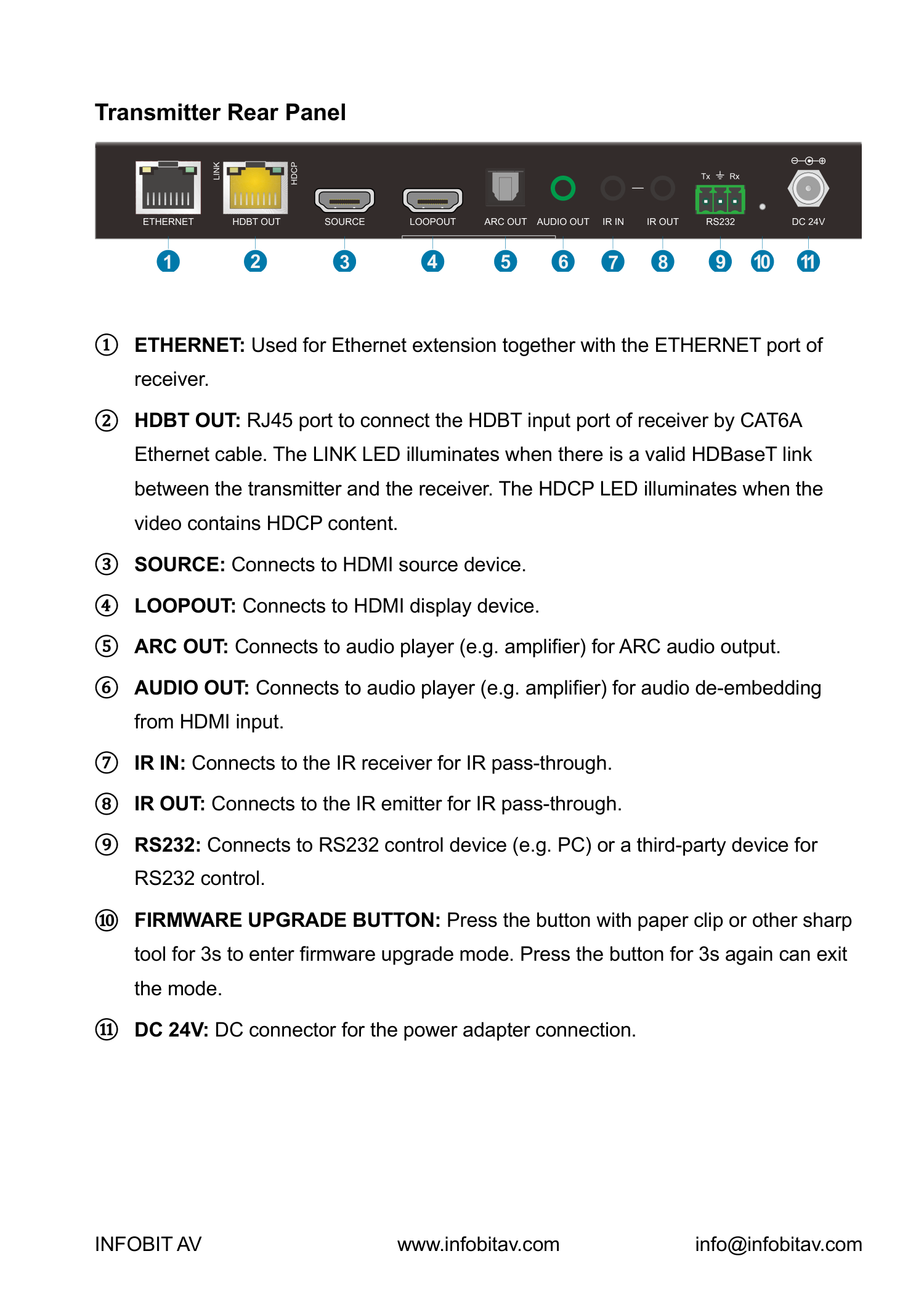

Задняя панель передатчика
| № | Наименование | Описание |
| ① | ETHERNET | Удлинение Ethernet совместно с портом ETHERNET приёмника. |
| ② | HDBT OUT | Порт RJ45 для соединения с входом HDBT приёмника кабелем Ethernet CAT6A. Индикатор LINK горит при действующем соединении HDBaseT между передатчиком и приёмником. Индикатор HDCP горит, если видео содержит HDCP-контент. |
| ③ | SOURCE | Подключение источника HDMI. |
| ④ | LOOPOUT | Подключение дисплея HDMI. |
| ⑤ | ARC OUT | Подключение устройства воспроизведения аудио, например усилителя, для вывода звука ARC. |
| ⑥ | AUDIO OUT | Подключение устройства воспроизведения аудио, например усилителя, для извлечения звука из входного HDMI. |
| ⑦ | IR IN | Подключение ИК-приёмника для сквозной передачи ИК-сигнала. |
| ⑧ | IR OUT | Подключение ИК-излучателя для сквозной передачи ИК-сигнала. |
| ⑨ | RS232 | Подключение управляющего устройства RS232, например компьютера, либо стороннего устройства для управления по RS232. |
| ⑩ | Кнопка обновления прошивки | Нажмите кнопку скрепкой или другим острым инструментом на 3 с для входа в режим обновления прошивки. Повторное нажатие на 3 с выводит из этого режима. |
| ⑪ | DC 24V | Разъём постоянного тока для подключения блока питания. |

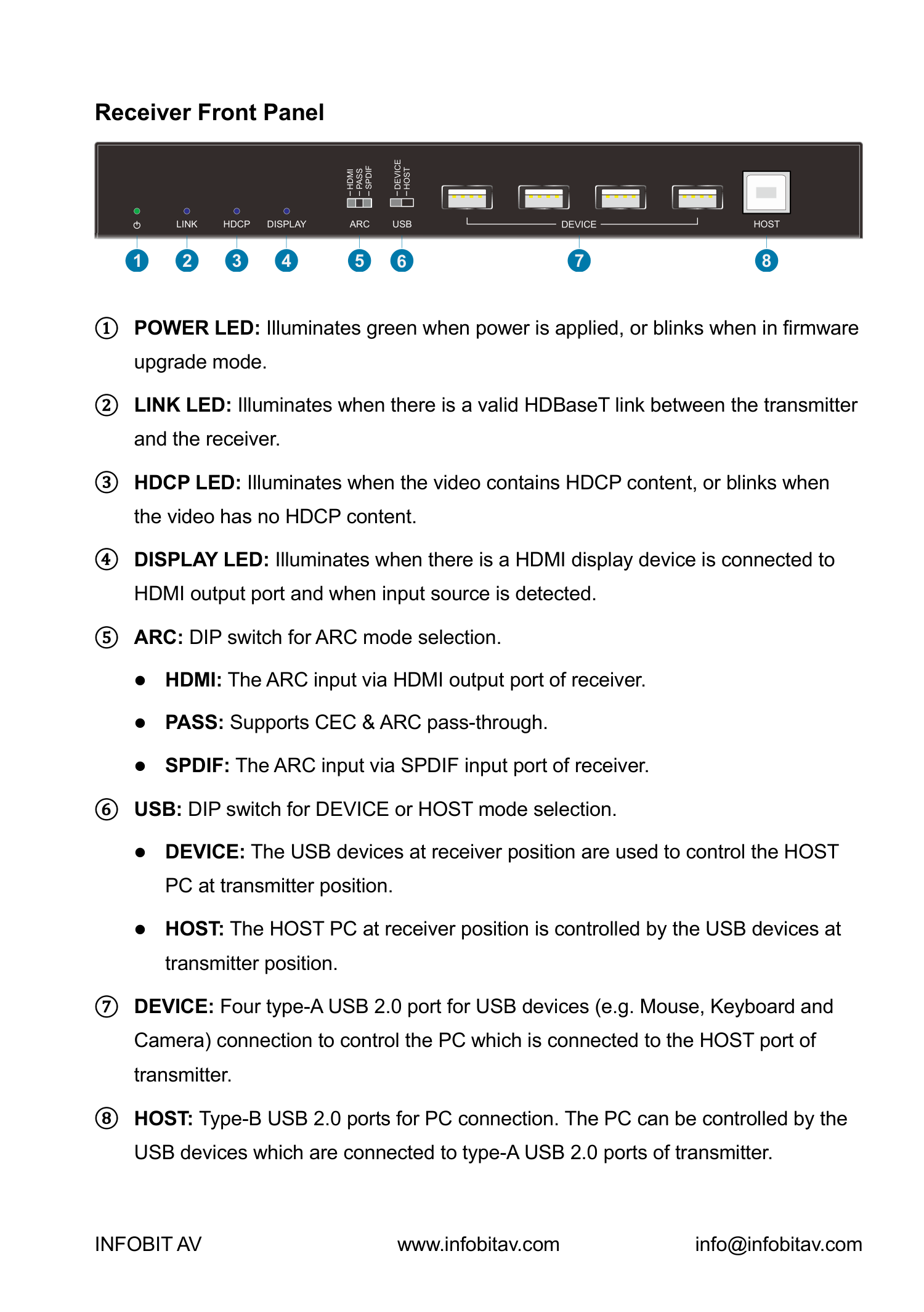

Передняя панель приёмника
| № | Наименование | Описание |
| ① | POWER | Горит зелёным при подаче питания; мигает в режиме обновления прошивки. |
| ② | LINK | Горит при действующем соединении HDBaseT между передатчиком и приёмником. |
| ③ | HDCP | Горит, если видео содержит HDCP-контент; мигает, если HDCP-контента нет. |
| ④ | DISPLAY | Горит, когда к выходу HDMI подключён дисплей HDMI и обнаружен входной источник. |
| ⑤ | ARC | DIP-переключатель режима ARC.
|
| ⑥ | USB | DIP-переключатель выбора DEVICE или HOST.
|
| ⑦ | DEVICE | Четыре порта USB 2.0 типа A для USB-устройств, например мыши, клавиатуры и камеры, управляющих компьютером, подключённым к порту HOST передатчика. |
| ⑧ | HOST | Порт USB 2.0 типа B для компьютера. Им можно управлять USB-устройствами, подключёнными к портам USB 2.0 типа A передатчика. |

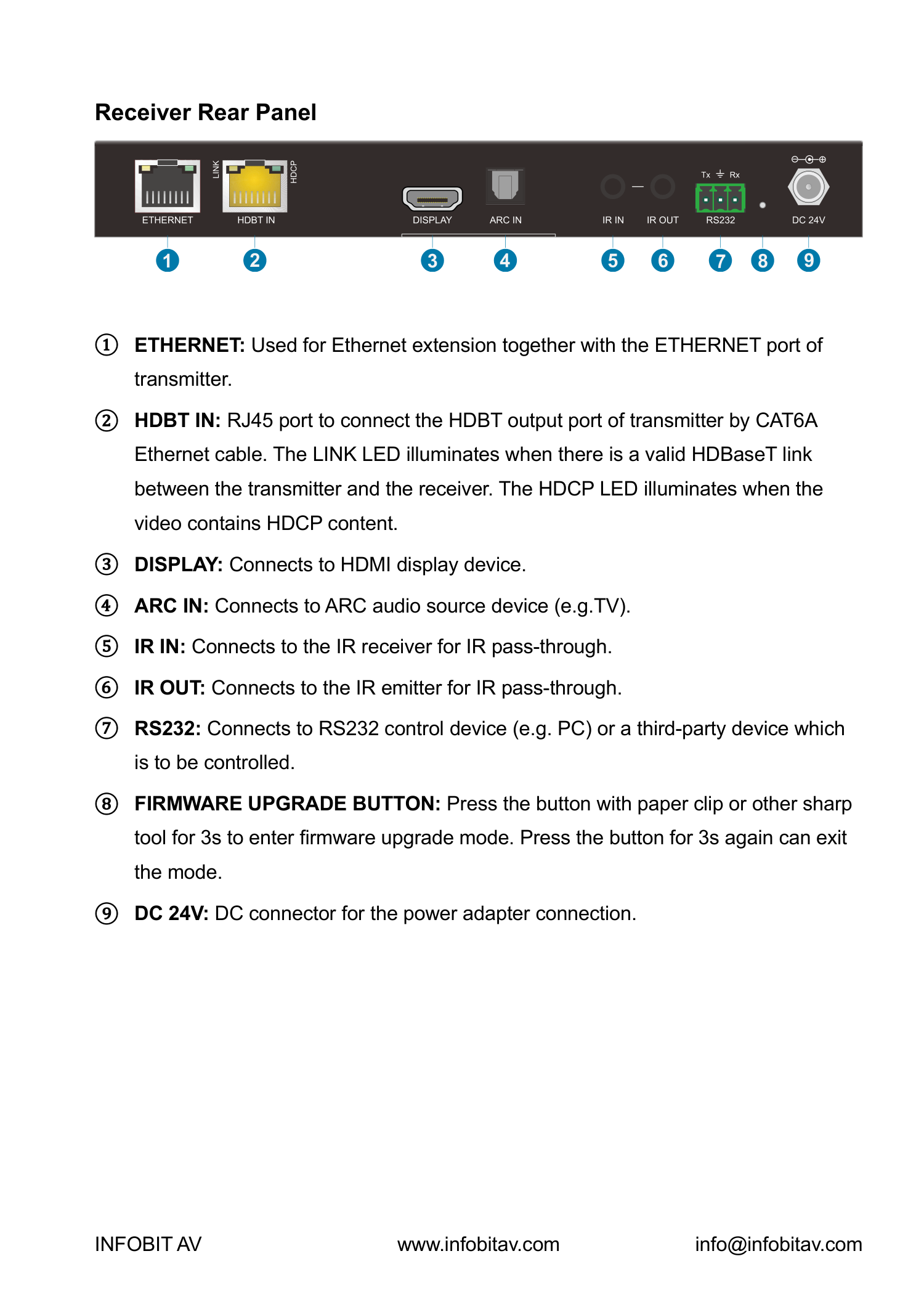

Задняя панель приёмника
| № | Наименование | Описание |
| ① | ETHERNET | Удлинение Ethernet совместно с портом ETHERNET передатчика. |
| ② | HDBT IN | Порт RJ45 для соединения с выходом HDBT передатчика кабелем Ethernet CAT6A. Индикатор LINK горит при действующем соединении HDBaseT между передатчиком и приёмником. Индикатор HDCP горит, если видео содержит HDCP-контент. |
| ③ | DISPLAY | Подключение дисплея HDMI. |
| ④ | ARC IN | Подключение источника аудио ARC, например телевизора. |
| ⑤ | IR IN | Подключение ИК-приёмника для сквозной передачи ИК-сигнала. |
| ⑥ | IR OUT | Подключение ИК-излучателя для сквозной передачи ИК-сигнала. |
| ⑦ | RS232 | Подключение управляющего устройства RS232, например компьютера, или стороннего устройства, которым нужно управлять. |
| ⑧ | Кнопка обновления прошивки | Нажмите кнопку скрепкой или другим острым инструментом на 3 с для входа в режим обновления прошивки. Повторное нажатие на 3 с выводит из этого режима. |
| ⑨ | DC 24V | Разъём постоянного тока для подключения блока питания. |

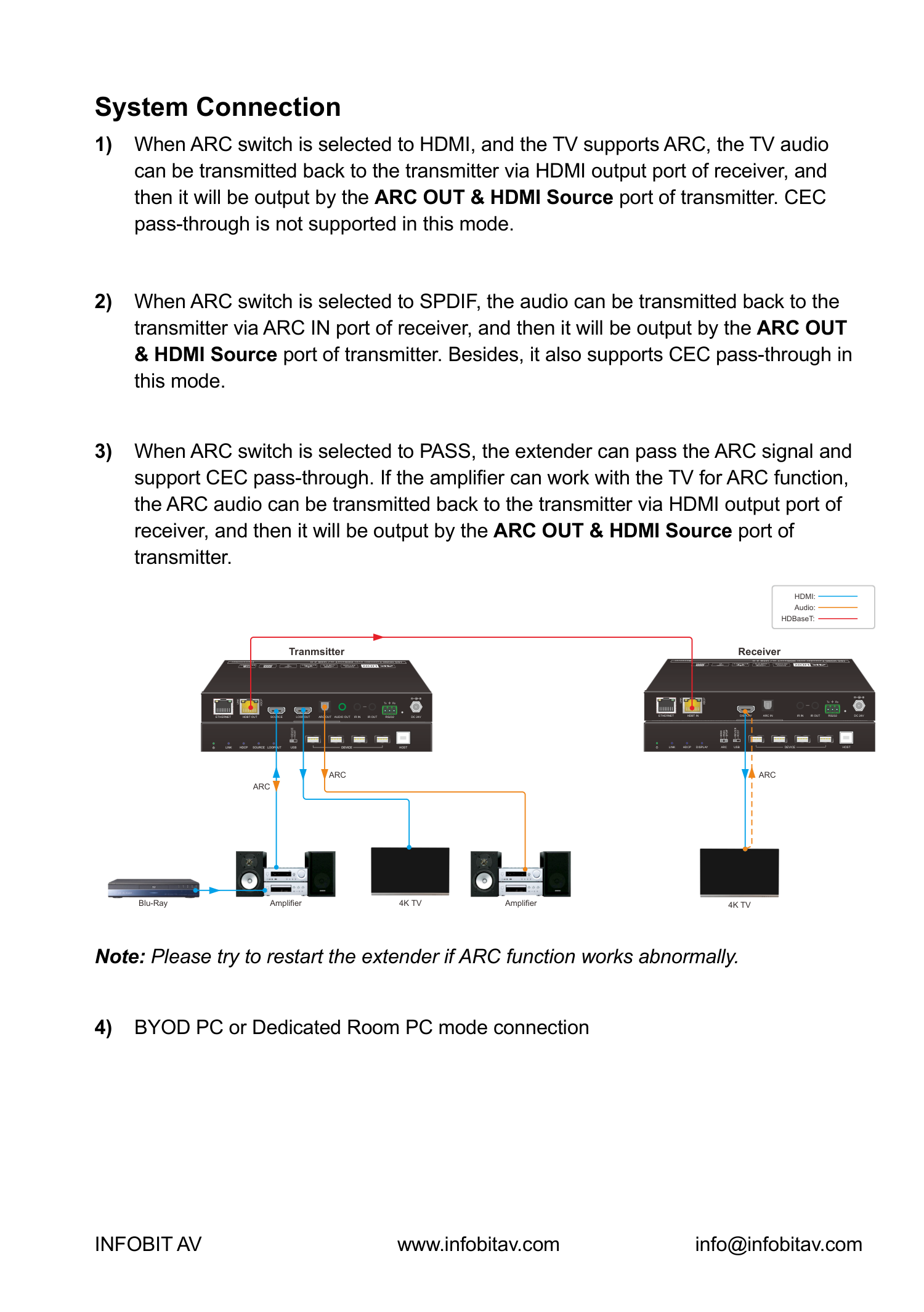

Подключение системы
- При положении ARC = HDMI и поддержке ARC телевизором его звук возвращается к передатчику через выход HDMI приёмника, затем выводится через ARC OUT и HDMI Source передатчика. Сквозная передача CEC в этом режиме не поддерживается.
- При положении ARC = SPDIF звук возвращается к передатчику через порт ARC IN приёмника, затем выводится через ARC OUT и HDMI Source передатчика. В этом режиме также поддерживается сквозная передача CEC.
- При положении ARC = PASS удлинитель пропускает сигнал ARC и поддерживает сквозную передачу CEC. Если усилитель может работать с телевизором по ARC, звук ARC возвращается к передатчику через выход HDMI приёмника, затем выводится через ARC OUT и HDMI Source передатчика.
Примечание: При некорректной работе ARC попробуйте перезапустить удлинитель.
Телевизоры 4K; усилители; Blu-ray; передатчик; приёмник; ARC. Обозначения линий: HDMI; HDBaseT; аудио.

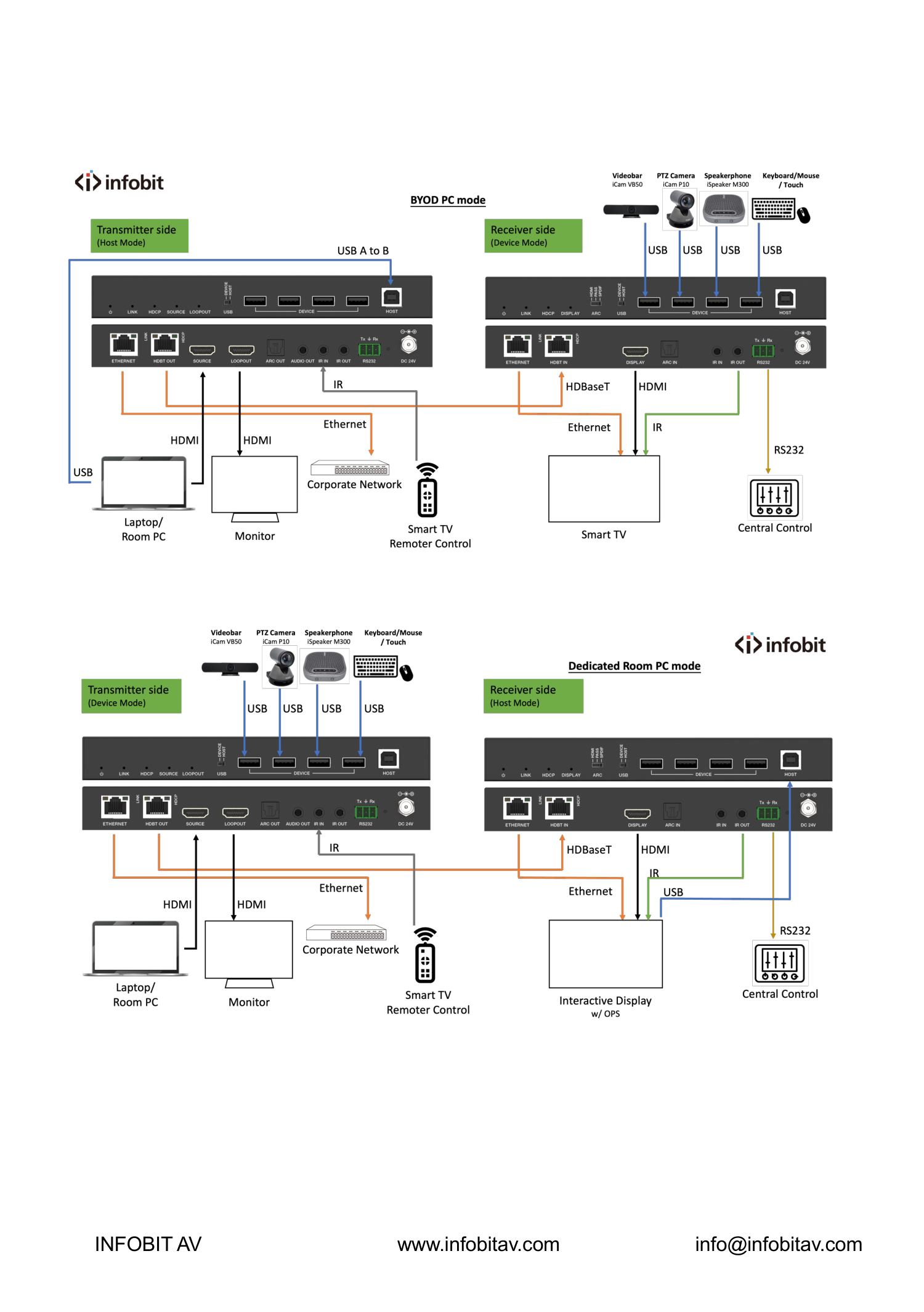

4) Подключение собственного компьютера BYOD или выделенного компьютера помещения.
В режиме BYOD PC передатчик работает в Host Mode, а приёмник — в Device Mode. В режиме выделенного компьютера помещения передатчик работает в Device Mode, а приёмник — в Host Mode. На схеме: видеобар iCam VB50; PTZ-камера iCam P10; спикерфон iSpeaker M300; клавиатура / мышь / сенсорное управление; USB A–B; ноутбук / компьютер помещения; монитор; корпоративная сеть; пульт Smart TV; Smart TV; интерактивный дисплей с OPS; центральное управление. Соединения: USB, HDMI, Ethernet, HDBaseT, ИК и RS232.
Технические характеристики
| Передатчик | Приёмник | |
| Видео | ||
|---|---|---|
| Вход | 1 × SOURCE | 1 × HDBT IN |
| Входной разъём | 1 × розетка HDMI типа A | 1 × RJ45 |
| Входное разрешение | До 4K при 60 Гц, 4:4:4 | |
| Выход | 1 × HDBT OUT, 1 × LOOP OUT | 1 × DISPLAY |
| Выходной разъём | 1 × RJ45, 1 × розетка HDMI типа A | 1 × розетка HDMI типа A |
| Выходное разрешение | До 4K при 60 Гц, 4:4:4 | |
| Аудио | ||
| Вход | – | 1 × ARC IN |
| Входной разъём | – | 1 × разъём Toslink |
| Выход | 1 × ARC OUT, 1 × AUDIO OUT | – |
| Выходной разъём | 1 × разъём Toslink, 1 × гнездо 3,5 мм | – |
| Аудиоформат | Toslink (ARC): PCM, Dolby Digital, DTS 5.1CH Аудио 3,5 мм: PCM 2CH |
|
| Частотная характеристика | 20 Гц — 20 кГц, ±3 дБ | |
| Максимальный выходной уровень | 2,0 В RMS ±0,5 дБ. 2 В = запас 16 дБ относительно номинального бытового линейного уровня −10 dBV (316 мВ) | |
| THD+N | <0,05% (−80 дБ), полоса 20 Гц — 20 кГц, синус 1 кГц при 0 dBFS (или максимальном уровне) | |
| SNR | >85 дБ, полоса 20 Гц — 20 кГц | |
| Развязка по перекрёстным помехам | >70 дБ, синус 10 кГц при 0 dBFS (или максимальном уровне до ограничения) | |
| Разница уровней L–R | <0,3 дБ, синус 1 кГц при 0 dBFS (или максимальном уровне до ограничения) | |
| Отклонение частотной характеристики | <±0,5 дБ, 20 Гц — 20 кГц | |
| Допустимая выходная нагрузка | 1 кОм и выше (поддерживаются 10 параллельных нагрузок по 10 кОм) | |
| Разделение стереоканалов | >70 дБ при 1 кГц | |
| Управление | ||
| Интерфейс управления | 4 × DEVICE, 1 × HOST, 1 × переключатель USB, 1 × IR IN, 1 × IR OUT, 1 × RS232, 1 × ETHERNET | 4 × DEVICE, 1 × HOST, 1 × переключатель ARC, 1 × переключатель USB, 1 × IR IN, 1 × IR OUT, 1 × RS232, 1 × ETHERNET |
| Разъёмы управления | 4 × USB 2.0 типа A, 1 × USB 2.0 типа B, 1 × 2-контактный DIP-переключатель, 2 × гнезда 3,5 мм, 1 × 3-контактная клеммная колодка, 1 × RJ45 | 4 × USB 2.0 типа A, 1 × USB 2.0 типа B, 2 × 3-контактных DIP-переключателя, 2 × гнезда 3,5 мм, 1 × 3-контактная клеммная колодка, 1 × RJ45 |
| Общие параметры | ||
| Пропускная способность | 18 Гбит/с | |
| Стандарт HDMI | 2.0 | |
| Версия HDCP | Вход: совместимость с HDCP 2.2 и HDCP 1.4 Сквозной выход: следует версии HDCP дисплея. Выход RX: следует версии HDCP источника. |
|
| CEC | Сквозная передача (при положении переключателя ARC: PASS или SPDIF) | |
| Двунаправленное PoC | Поддерживается | |
| Длина кабеля HDMI V2.0 | 4K при 60 Гц, 4:4:4 ≤5 м; 4K при 60 Гц, 4:2:0 ≤15 м; 1080p ≤20 м | |
| Стандарт передачи | HDBaseT | |
| Дальность передачи | 4K/1080p ≤328 футов (100 м) | |
| Рабочая температура | −5…+55 °C (+23…+131 °F) | |
| Температура хранения | −25…+70 °C (−13…+158 °F) | |
| Относительная влажность | 10–90%, без конденсации | |
| Питание | Вход: 100–240 В переменного тока; выход: 24 В постоянного тока, 1,25 А | |
| Потребляемая мощность | 17 Вт (макс.) | |
| Размеры (Ш × В × Г) | 200 × 25 × 100 мм (TX); 200 × 25 × 100 мм (RX) | |
| Масса нетто | 540 г (TX), 540 г (RX) | |
Примечание: Для надёжной передачи и подключения используйте высококачественный кабель HDMI, полностью соответствующий HDMI V2.0.
Документы
INFOBIT iTrans E100UC — технический паспорт V1.0 (PDF) — 5.95M, 2024-09-10
INFOBIT iTrans E100UC — руководство пользователя V1.0 (PDF) — 2024-09-10. На официальной странице ссылка на файл не указана.
