Как далеко можно передать 4K HDMI по HDBaseT? Сравнение стандартов 70м, 100м и 150м

При проектировании современных мультимедийных систем, конференц-залов или домашних кинотеатров одной из главных проблем становится ограничение по длине обычного HDMI-кабеля. Как правило, передать качественный сигнал 4K без потерь на расстояние более 5–10 метров с помощью стандартного кабеля невозможно — начинаются задержки, артефакты и пропадание картинки. Для решения этой задачи применяется технология HDBaseT, позволяющая передавать аудио, видео, сигналы управления и питание по одному кабелю «витая пара» (Cat6/6a/7). На рынке популярны три основных класса удлинителей: 70 метров, 100 метров и 150 метров. Однако эти цифры часто вводят в заблуждение, поскольку максимальная дистанция напрямую зависит от разрешения видео.

Реальная дальность передачи: 1080p против 4K

Маркировка на коробке устройства (70м, 100м или 150м) почти всегда указывает на максимальное расстояние для базового разрешения Full HD (1080p). Если вам нужно передать «тяжелый» сигнал 4K Ultra HD, реальные рабочие дистанции будут скромнее.

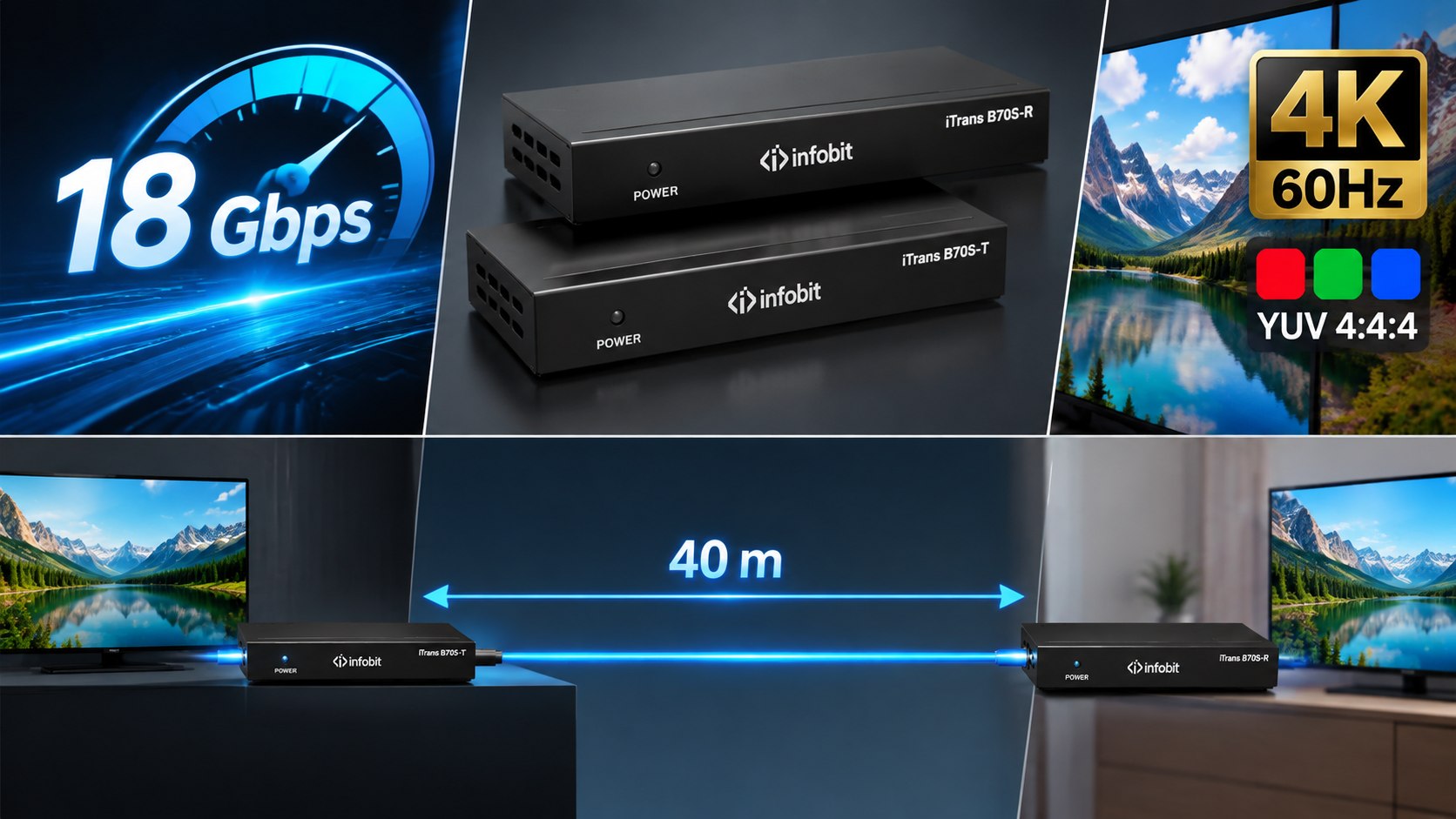

1. Удлинители HDBaseT 70 метров Доступные и распространенные устройства для небольших помещений. Дистанция для 1080p: до 70 метров. Дистанция для 4K: до 40 метров. Сфера применения: переговорные комнаты, учебные классы, небольшие розничные магазины. Доступные модели: модель iTrans B70S имеет увеличенную пропускную способность 18 Гбит/с, благодаря чему она способна передавать более требовательный сигнал 4K@60Hz (с цветовой субдискретизацией YUV 4:4:4) на расстояние до 40 метров.

2. Удлинители HDBaseT 100 метров

Стандарт профессиональной AV-индустрии, обеспечивающий передачу данных на полную спецификацию HDBaseT.

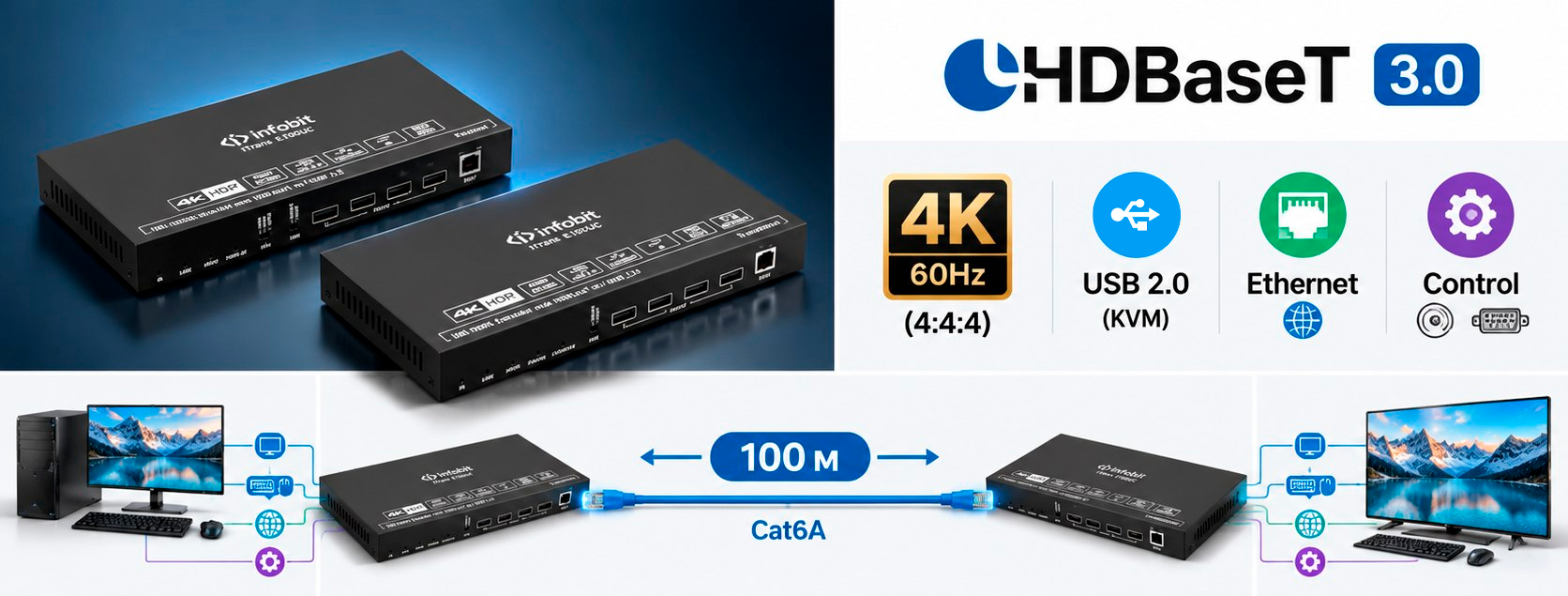

Дистанция для 1080p: до 100 метров. Дистанция для 4K: до 100 метров (благодаря использованию более продвинутых чипсетов и алгоритмов сжатия без визуальных потерь, таких как в HDBaseT Spec 2.0 / 3.0). Сфера применения: конференц-залы, ситуационные центры, лекционные аудитории. Доступные модели: флагманский комплект iTrans E100UC, базирующийся на передовом стандарте HDBaseT 3.0. Он транслирует полностью несжатый сигнал 4K@60Hz (4:4:4) вместе с высокоскоростным интерфейсом USB 2.0 (для KVM-решений) и сигналами управления на честные 100 метров по кабелю Cat6A.

3. Удлинители HDBaseT 150 метров

Специализированные устройства, работающие в режиме повышенной дальности (Long Reach mode). Дистанция передачи напрямую зависит от требуемого разрешения видеосигнала.

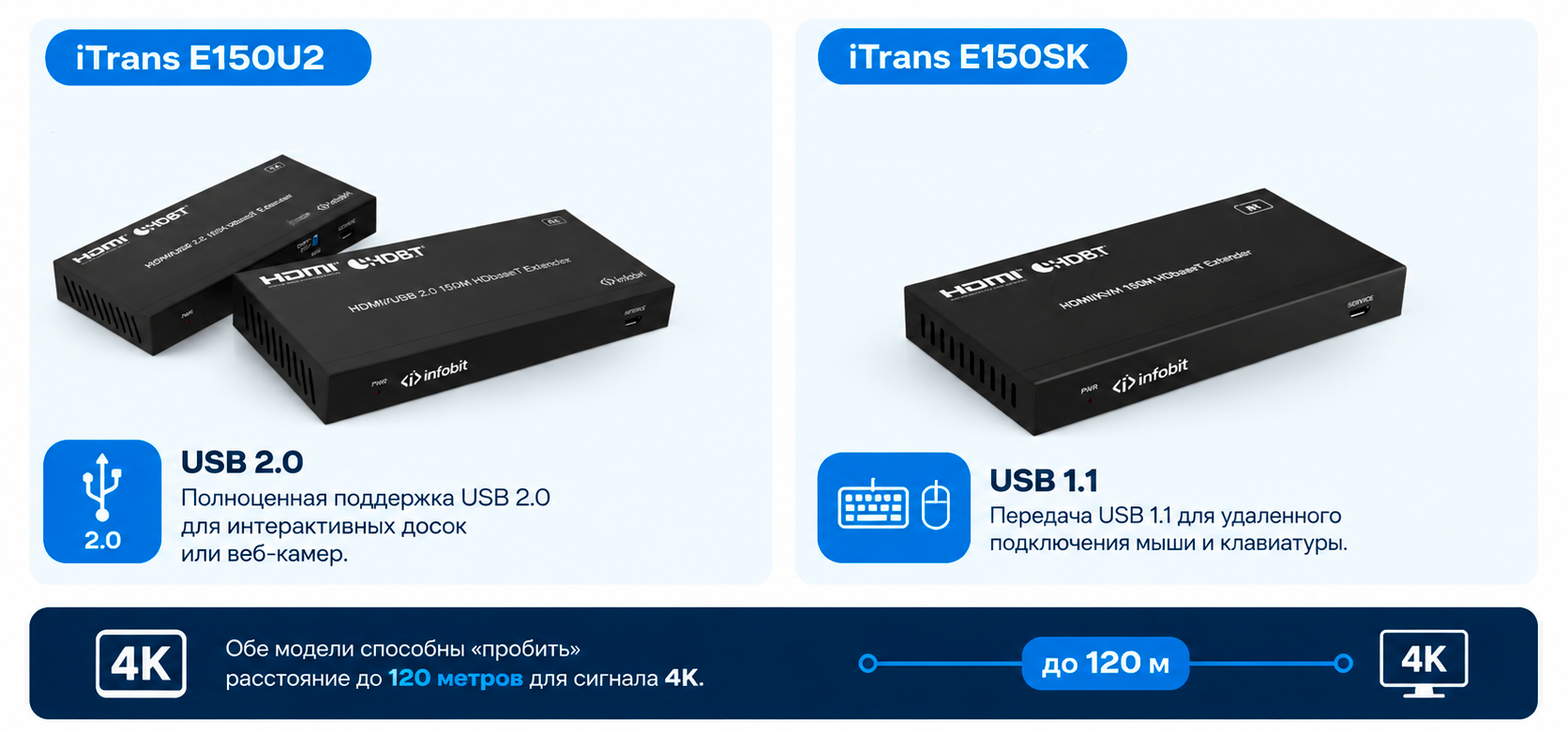

Дистанция для 1080p: до 150 метров.  Дистанция для 4K: до 120 метров с поддержкой разрешения 4K@60Hz (цветовая субдискретизация 4:4:4) благодаря алгоритмам визуально безпотерьного сжатия. Доступные модели: комплекты iTrans E150U2 и iTrans E150SK. Они обеспечивают стабильную передачу тяжелого 4K-сигнала на расстояние до 120 метров. При этом модели имеют важное различие в работе с периферией:  iTrans E150U2 поддерживает высокоскоростной протокол USB 2.0 High-Speed, что позволяет подключать удаленные умные видеобары, веб-камеры и USB-накопители. iTrans E150SK оснащен базовым интерфейсом USB 1.1, который оптимизирован для KVM-задач начального уровня — подключения удаленной клавиатуры, мыши или сенсорных интерактивных панелей.

Важное звено инфраструктуры: инжектор питания INFOBIT iTrans U3-PIC

Когда речь заходит о передаче 4K-видео и данных в современных конференц-залах, источником сигнала все чаще выступает обычный ноутбук с портом USB-C. На больших дистанциях для соединения стола президиума и основного оборудования часто используются активные оптические кабели (AOC). Однако у них есть критический недостаток — они не способны передавать достаточную мощность для зарядки ноутбука и стабильного питания периферии.

Для решения этой проблемы INFOBIT разработал уникальный USB-C 3.0 инжектор питания и бустер данных — iTrans U3-PIC.

• Как это работает: устройство устанавливается «в разрез» линии (например, монтируется под столом переговоров). Оно обеспечивает подачу питания Power Delivery (PD 3.0) мощностью до 100 Вт в общую линию.

• Результат: презентер подключает свой ноутбук всего одним кабелем USB-C. Компьютер одновременно заряжается на максимальной скорости, передает видеопоток 4K@60Hz (4:4:4) через DisplayPort Alt-Mode и обменивается данными со скоростью до 5 Гбит/с с комнатной KVM-периферией (умными видеобарами, PTZ-камерами и интерактивными панелями). спикеру больше не нужно носить с собой тяжелый и громоздкий блок питания от ноутбука. ​​​​​



Сводная таблица сравнения



Характеристика	Базовый класс (70 м)	Профессиональный (100 м)	Дальний радиус (150 м)	USB-C Инжектор питания
Модели на сайте	iTrans B70S	iTrans E100UC	iTrans E150U2 и iTrans E150SK	iTrans U3-PIC
Макс. длина для 1080p	До 70 м	До 100 м	До 150 м	Зависит от AOC-кабеля
Макс. длина для 4K	До 40 м	До 100 м	До 120 м	4K@60Hz (4:4:4)
Поддержка 4K@60Hz	Да (только в B70S)	Да (несжатый HDBaseT 3.0)	Да, полноценная поддержка 4K@60Hz (4:4:4)	Да, полноценный поток
Передача USB / KVM	Нет	Двунаправленный USB 2.0	USB 2.0 High-Speed (в модели E150U2) / USB 1.1 (в модели E150SK)	USB 3.0 (5 Гбит/с)
Питание	Сквозное PoC	Сквозное PoC	Сквозное PoC	Зарядка ноутбука до 100 Вт





Что еще передает HDBaseT (Концепция 5Play)

Помимо самого видеосигнала, качественные удлинители поддерживают фирменный набор функций 5Play, что позволяет экономить на прокладке дополнительных кабелей:

• Аудио: передача многоканального звука высокой четкости. Продвинутые модели (например, iTrans E100UC) также поддерживают возвратный аудиоканал ARC.
• Ethernet: трансляция интернет-трафика (до 100 Мбит/с или 1 Гбит/с в зависимости от стандарта) на удаленный телевизор или проектор.
• Управление: передача сигналов ИК-пультов (IR), интерфейсов RS-232 и CEC для автоматизации включения/выключения техники.
• Питание (PoH / PoE): питание передатчика и приемника осуществляется только с одной стороны. Вам не придется искать розетку 220V за телевизором или проектором под потолком.

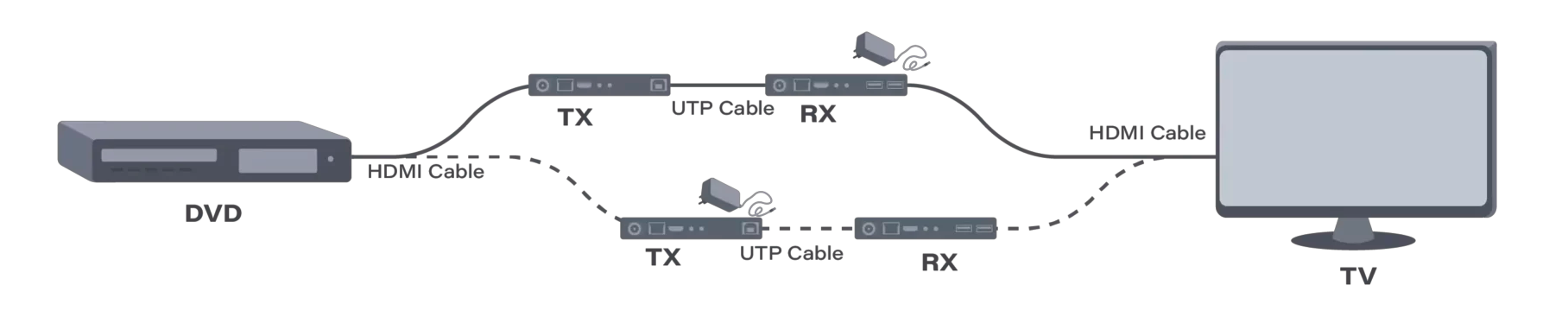

Схема организации питания PoC (Power over Cable) на примере передатчика (TX) и приемника (RX).



Важные советы по выбору кабеля

Эффективность работы системы HDBaseT на 90% зависит от качества кабеля «витая пара». Чтобы система работала стабильно и выдавала 4K:

1. Забудьте про Cat5e: для передачи 4K-сигнала этот кабель не подходит, так как он не обеспечит нужной полосы пропускания и дистанции.
2. Используйте Cat6 или Cat6a: оптимальный выбор. Кабель Cat6a с экранированием (STP/FTP) обеспечивает наилучшую защиту от электромагнитных помех, создаваемых силовыми линиями и люминесцентными лампами.
3. Медь, только медь: жилы кабеля должны быть выполнены из чистой меди (Bare Copper). Омедненный алюминий (CCA) использовать категорически запрещено — сигнал пропадет уже через несколько метров.

Выбирая удлинитель, всегда отталкивайтесь от конечного разрешения экрана. Если на объекте планируется полноценное использование панелей или проекторов 4K, а расстояние между источником и экраном составляет 50 метров — вам категорически не подойдет комплект на 70 метров. В данном случае вашим минимальным выбором должен стать комплект профессионального уровня на 100 метров.

Бренд INFOBIT AV предлагает четкую сегментацию под разные задачи. Если вам нужно просто удлинить видеосигнал от стационарного ПК до ТВ на небольшом расстоянии, оптимальным выбором станет проверенный временем комплект iTrans B70S. Для построения интерактивных переговорных комнат, где активно используются PTZ-камеры, спикерфоны и сенсорные дисплеи, незаменимыми станут продвинутые комплекты iTrans E100UC (на базе HDBaseT 3.0) или инжектор питания iTrans U3-PIC.
