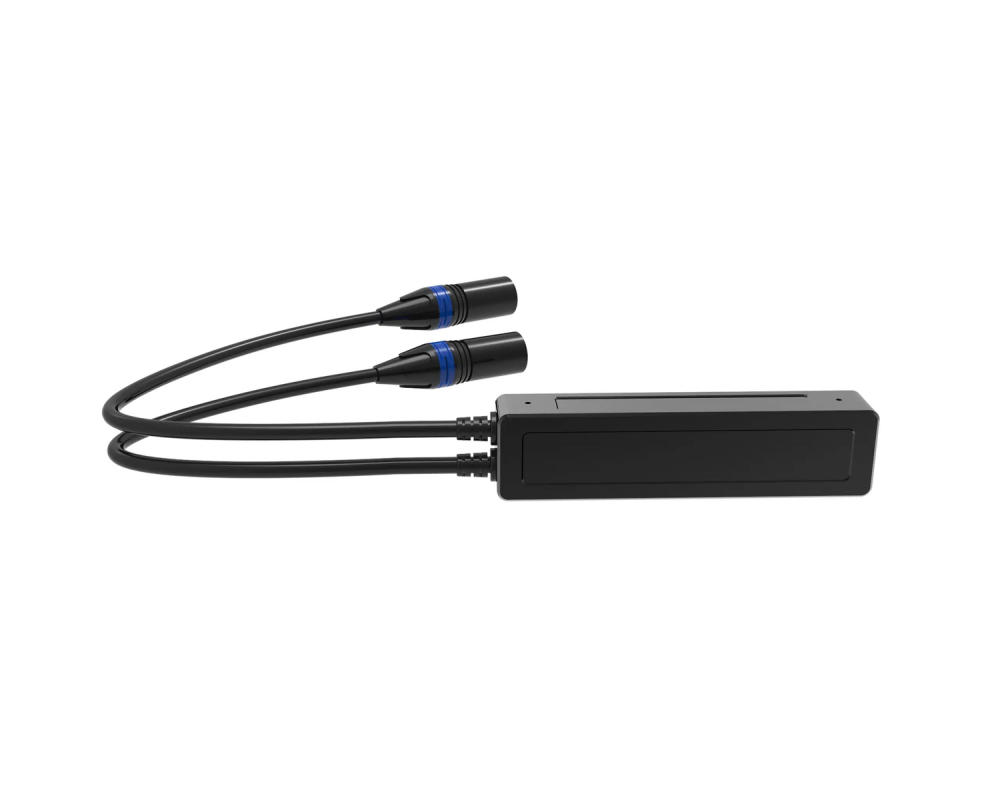

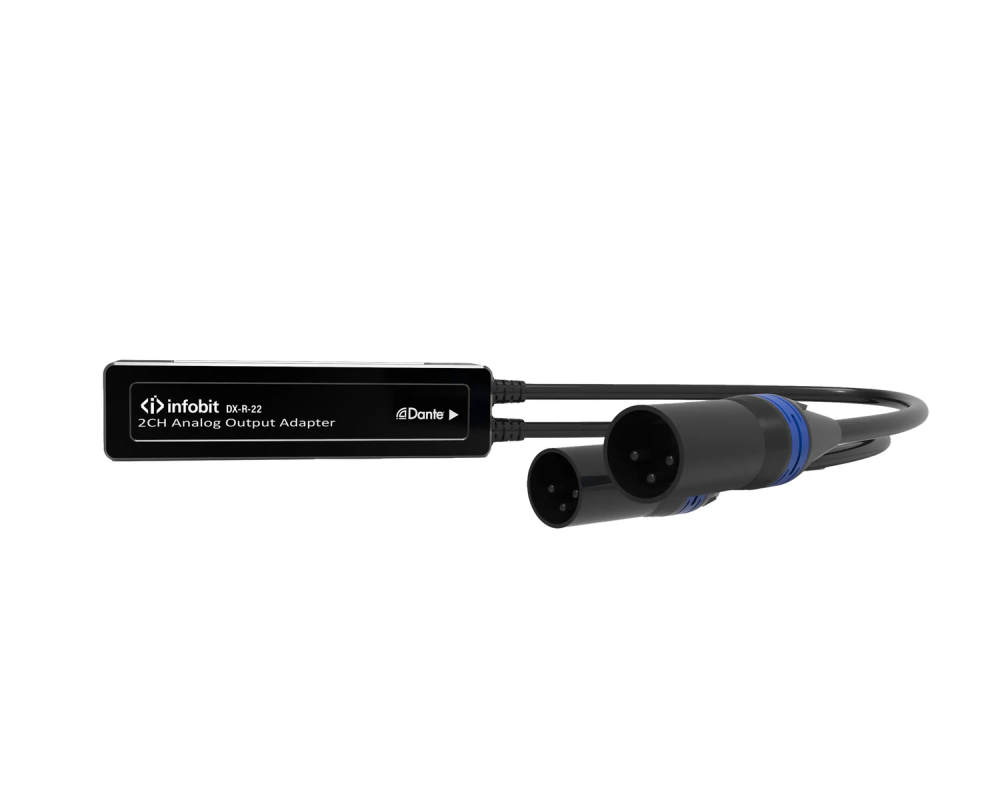

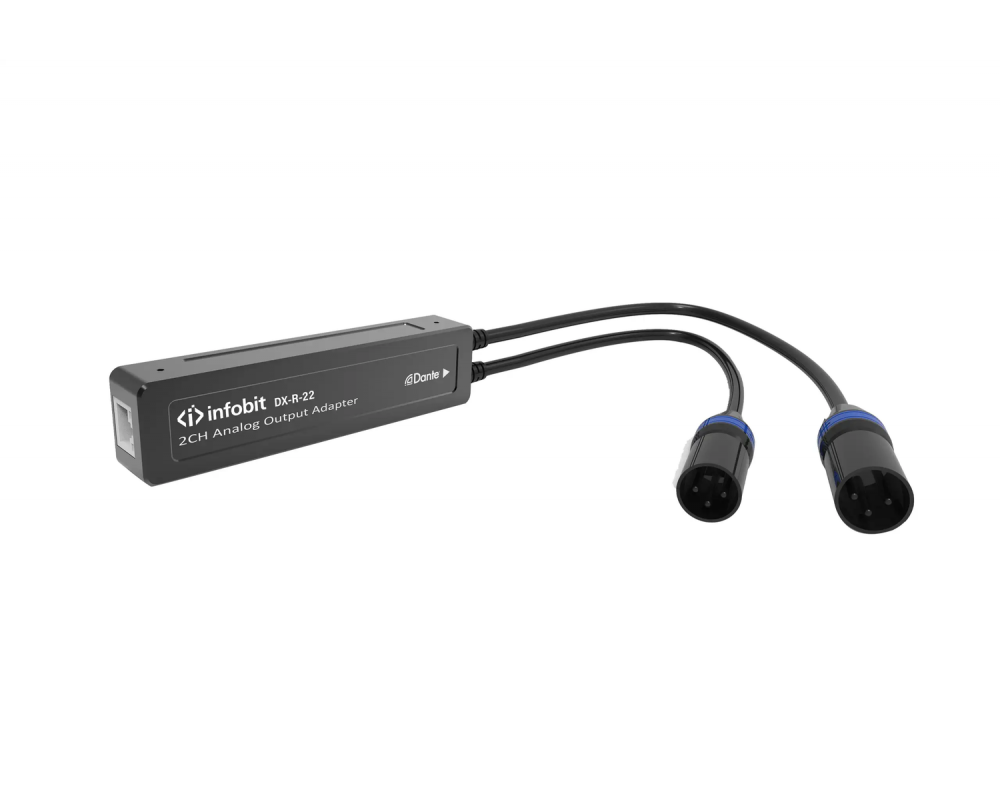

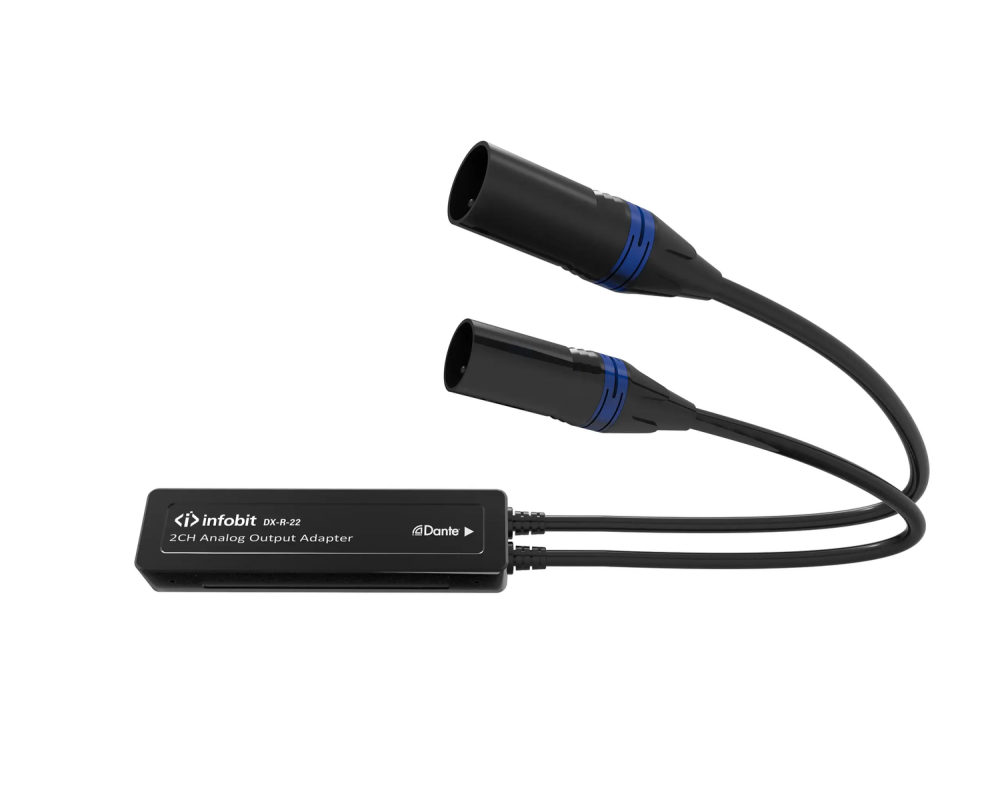

INFOBIT iTrans DX-R-22 — двухканальный приёмник Dante с выходами XLR
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans DX-R-22 — двухканальный приёмник Dante с выходами XLR.
Особенности INFOBIT iTrans DX-R-22:
Компактная конструкция, простота использования, поддержка горячего подключения.
Преобразование между цифровыми аудиосигналами Dante и аналоговым аудио.
Два встроенных выходных аудиоканала.
Передача аудио, управления, Ethernet и питания по кабелю Cat.
Один сетевой кабель вместо нескольких аналоговых или многожильных кабелей — экономичное, эффективное и универсальное решение.
Передача несжатых аудиосигналов высокого качества с задержкой, близкой к нулю.
Безопасная и надёжная передача двухканального аудио высокого качества
Поддержка программного обеспечения Dante для простого расширения и настройки сети и маршрутизации аудио.
Поддержка PoE
Всё через Dante
Аналоговый выход
Передавайте звук на аналоговые усилители мощности через аудиосеть Dante.
Создавайте удобные точки подключения комнат для родителей с маленькими детьми
и дополнительных помещений для аудитории к сети Dante.
Подключайте несетевые усилители индукционных петель для пользователей слуховых аппаратов
к вашей аудиосети Dante.
Технические характеристики
| Модель | iTrans DX-R-22 |
| Наименование | Двухканальный приёмник Dante с аналоговыми выходами XLR |
| Каналы | 2 входных канала Dante, 2 аналоговых выходных канала |
| Максимальный уровень сигнала (балансное подключение) | +18 dBu / +4 dBu / 0 dBu 0 dBV / −10 dBV |
| Частотная характеристика | 20 Гц — 20 кГц (−/+0,5 дБ) |
| Разрядность | 24 бита |
| Импеданс | 20 кОм (балансное подключение); |
| Динамический диапазон | > 100 дБ |
| Отношение сигнал/шум (SNR) | > 100 дБ |
| Коэффициент гармонических искажений (THD) | < 0,01 % (+4 dBu) |
| Разъёмы | 1 × RJ45 и 2 × XLR-M |
| Питание | PoE класса 1, 802.3af |
| Частота дискретизации | 44,1; 48; 96 кГц |
| Задержка | Зависит от конфигурации устройства или сети; 1 мс по умолчанию |
| Передача по сети | Аудио Dante IP AES67 RTP |
| Масса | Масса брутто: 0,75 кг |
| Размеры | 4,92 × 1,30 × 1,10 дюйма / 125 × 33 × 28 мм (Д × Ш × В) |
| Потребляемая мощность | 2 Вт |
| Рабочая температура | 0…50 °C [32…122 °F] |
| Температура хранения | −20…60 °C [−4…140 °F] |
| Относительная влажность | 20–90 % относительной влажности [без конденсации] |
Официальные документы INFOBIT iTrans DX-R-22

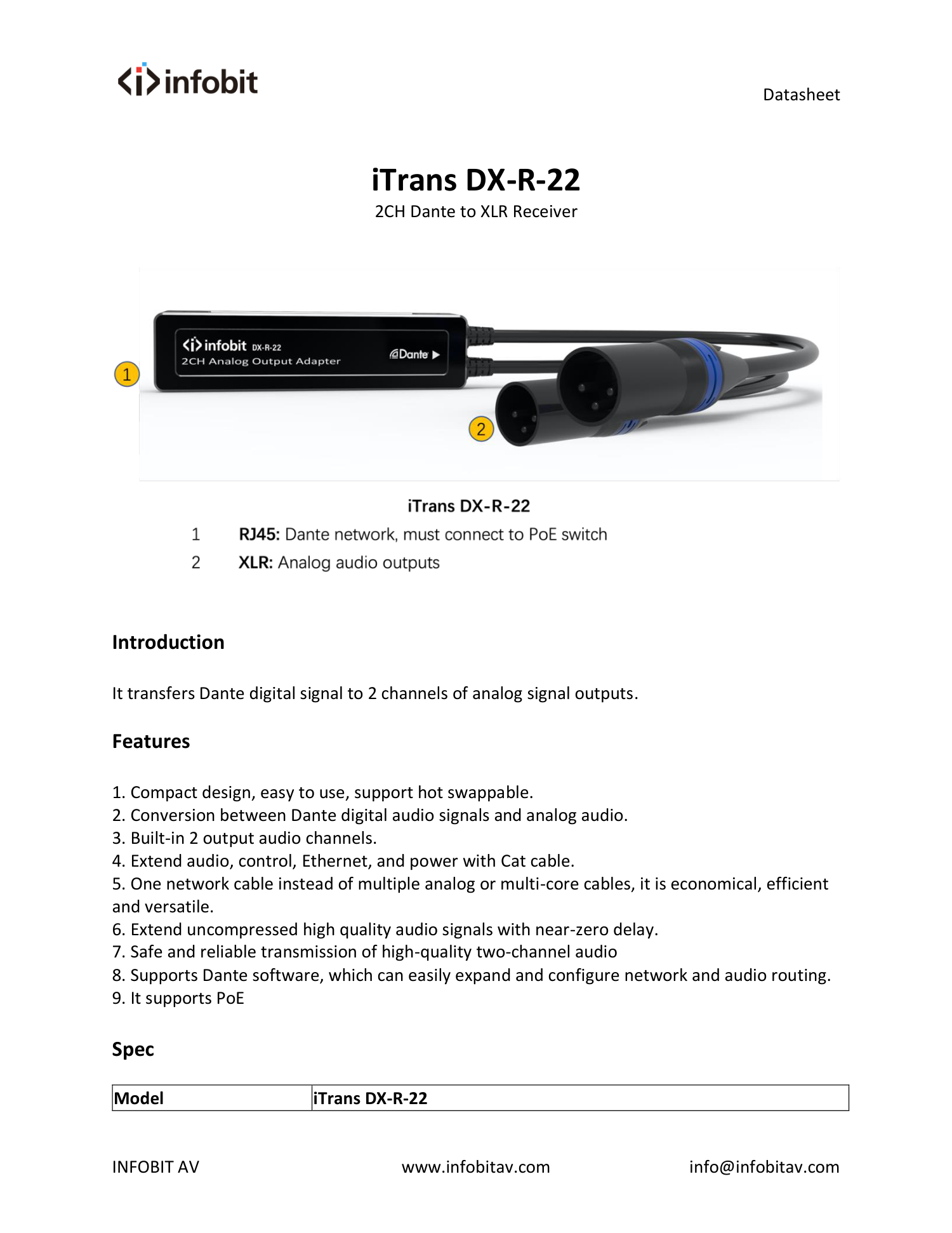

Технический паспорт
Преобразует цифровой сигнал Dante в два аналоговых выходных канала.

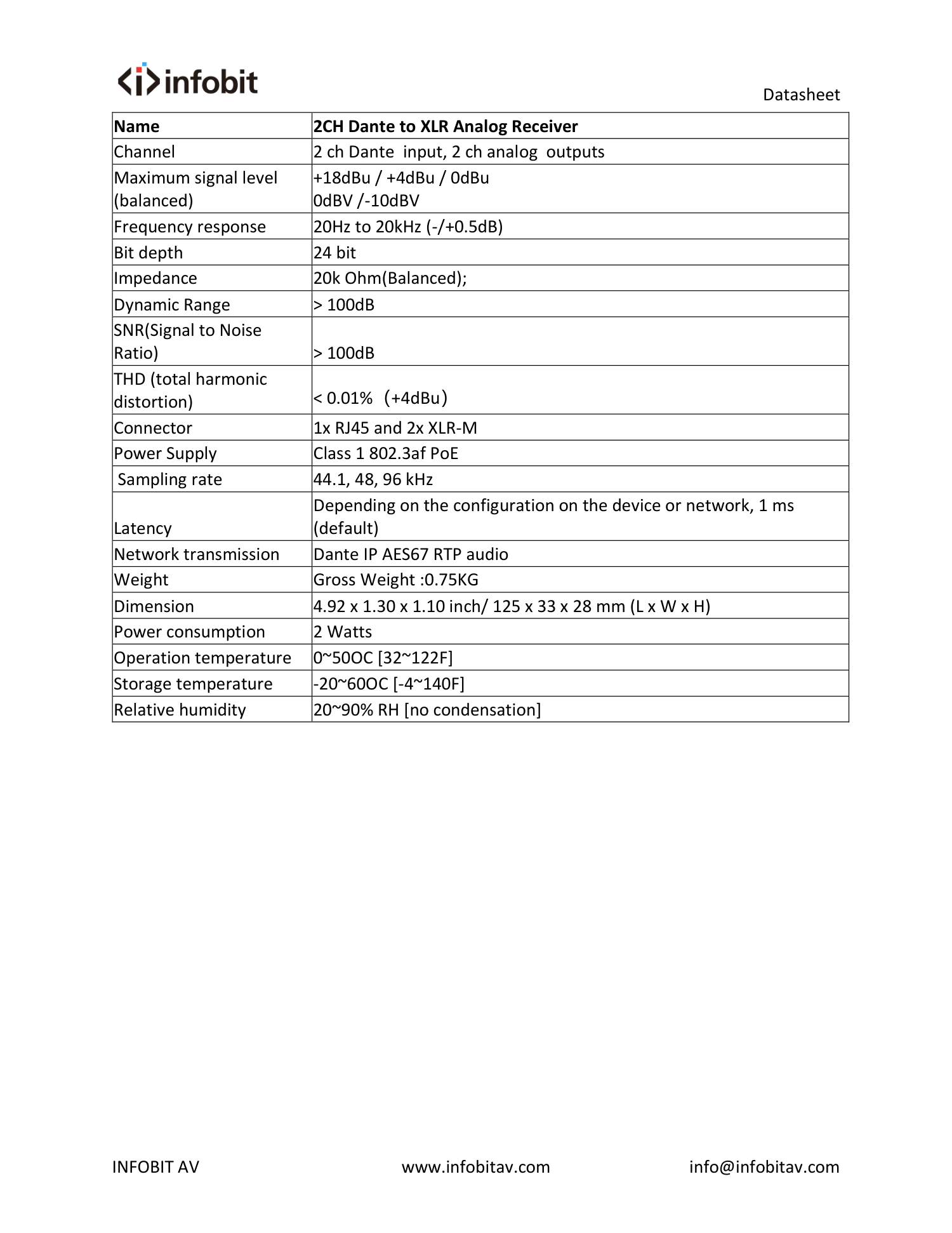

Характеристики из технического паспорта
| Модель | iTrans DX-R-22 |
| Наименование | Двухканальный приёмник Dante с аналоговыми выходами XLR |
| Каналы | 2 входных канала Dante, 2 аналоговых выходных канала |
| Максимальный уровень сигнала (балансное подключение) | +18 dBu / +4 dBu / 0 dBu 0 dBV / −10 dBV |
| Частотная характеристика | 20 Гц — 20 кГц (−/+0,5 дБ) |
| Разрядность | 24 бита |
| Импеданс | 20 кОм (балансное подключение); |
| Динамический диапазон | > 100 дБ |
| Отношение сигнал/шум (SNR) | > 100 дБ |
| Коэффициент гармонических искажений (THD) | < 0,01 % (+4 dBu) |
| Разъёмы | 1 × RJ45 и 2 × XLR-M |
| Питание | PoE класса 1, 802.3af |
| Частота дискретизации | 44,1; 48; 96 кГц |
| Задержка | Зависит от конфигурации устройства или сети; 1 мс по умолчанию |
| Передача по сети | Аудио Dante IP AES67 RTP |
| Масса | Масса брутто: 0,75 кг |
| Размеры | 4,92 × 1,30 × 1,10 дюйма / 125 × 33 × 28 мм (Д × Ш × В) |
| Потребляемая мощность | 2 Вт |
| Рабочая температура | 0…50 °C [32…122 °F] |
| Температура хранения | −20…60 °C [−4…140 °F] |
| Относительная влажность | 20–90 % относительной влажности [без конденсации] |
Краткое руководство: назначение и интерфейсы
- Преобразование принимаемого сетевого аудиосигнала Dante в аналоговый аудиосигнал.
- Поддержка двух аналоговых аудиовыходов и двух входных каналов Dante.
- Два XLR используются для вывода аналоговых аудиосигналов; один порт RJ45 — для приёма сетевого аудиосигнала Dante.
| Тип изделия | Адаптер аудиосигнала |
| Трёхконтактные XLR F/M | 2 |
| Порт RJ45 | 1 |
| Аналоговый аудиоинтерфейс | XLR |
| Dante | RJ45 |

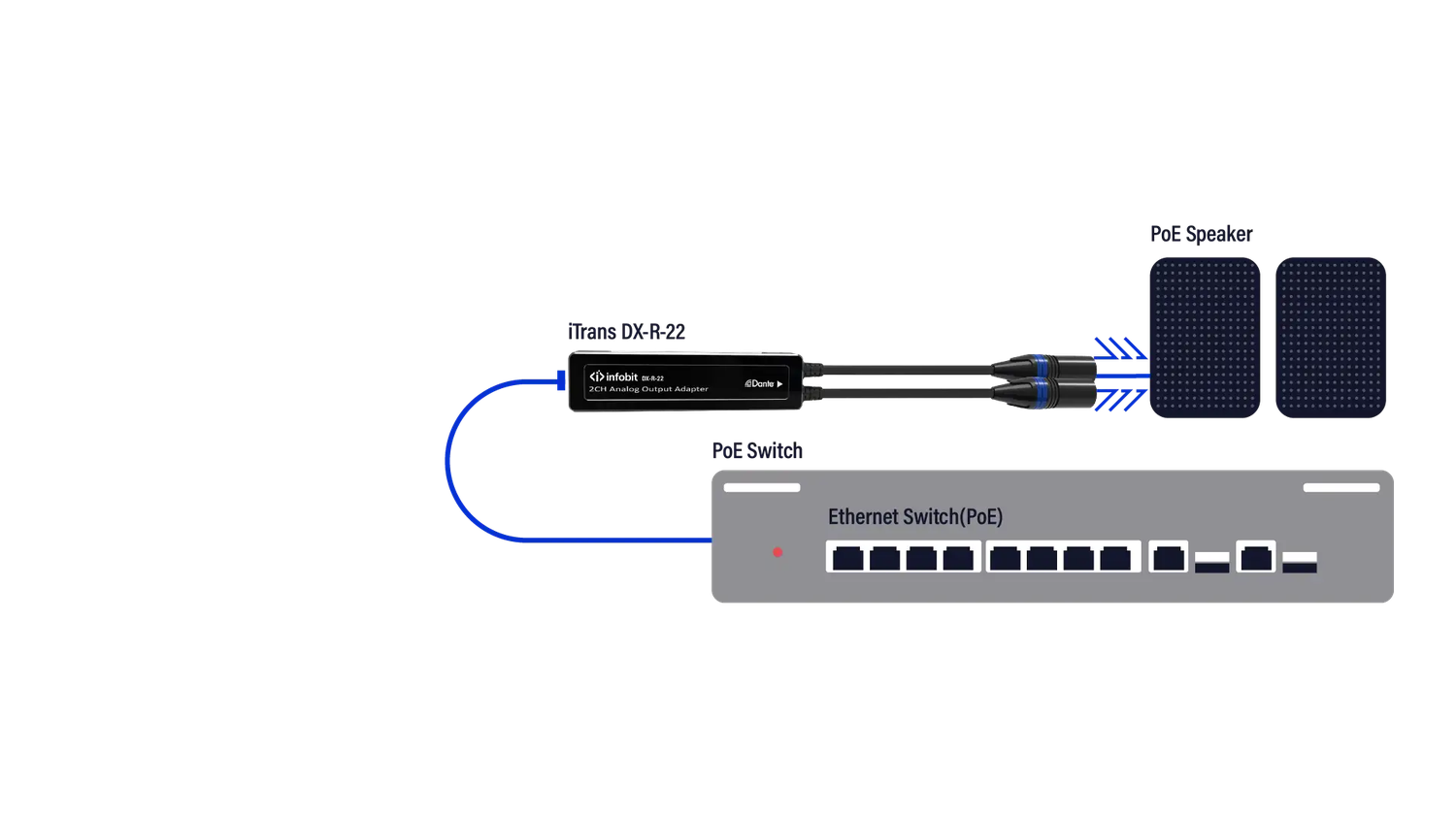

Подключение и настройка
- Скачайте и установите Dante Controller с сайта Audinate (www.audinate.com).
- Подключите устройство к коммутатору аудиосети Dante сетевым кабелем.
- Подключите аналоговое аудиооборудование через интерфейс XLR.
- Найдите устройства в Dante Controller, выберите и откройте устройство для настройки. На странице Routing сопоставьте строку входа со столбцом выхода, установив отметку в нужной ячейке.
- После настройки аудиомаршрутизации между устройствами оборудование запоминает и сохраняет параметры.
- Не проливайте агрессивные химические вещества или жидкости на оборудование либо рядом с ним.
Комплект поставки
| DX-R-22 | Краткое руководство |
| 1 комплект | 1 шт. |
Установка, эксплуатация и обслуживание
Чтобы обеспечить надёжную работу оборудования и безопасность людей, соблюдайте следующие требования при установке, эксплуатации и обслуживании.
- При установке убедитесь, что заземляющий провод линии питания и точка подключения корпуса надёжно заземлены.
- Обеспечьте хорошую вентиляцию рабочего пространства, чтобы выделяемое тепло своевременно отводилось и высокая температура не повредила оборудование.
- Если оборудование длительное время не используется или находится во влажной среде с конденсацией, основное питание следует отключить.
- Обязательно отключайте сетевой кабель питания оборудования от розетки перед следующими действиями: A. Снятие или повторная установка любой части оборудования. B. Отключение или повторное подключение любого электрического разъёма либо соединения с устройством.
- Неподготовленным лицам запрещается самовольно разбирать оборудование во избежание поражения электрическим током. Не выполняйте самостоятельный ремонт, чтобы не усугубить повреждение.
Документы
Технический паспорт INFOBIT iTrans DX-R-22, версия 1.0 (PDF) — 0.18M, 2024-08-27
Краткое руководство INFOBIT AV DX-R-22, версия 1.0 (PDF) — 0.23M, 2024-08-27
