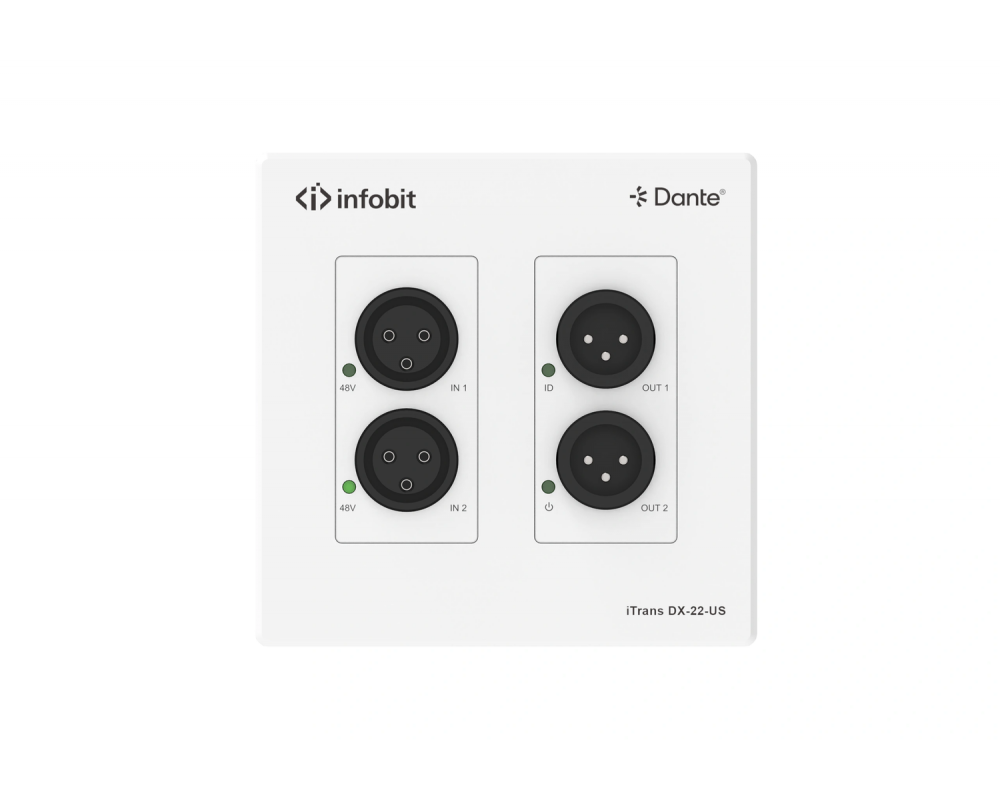

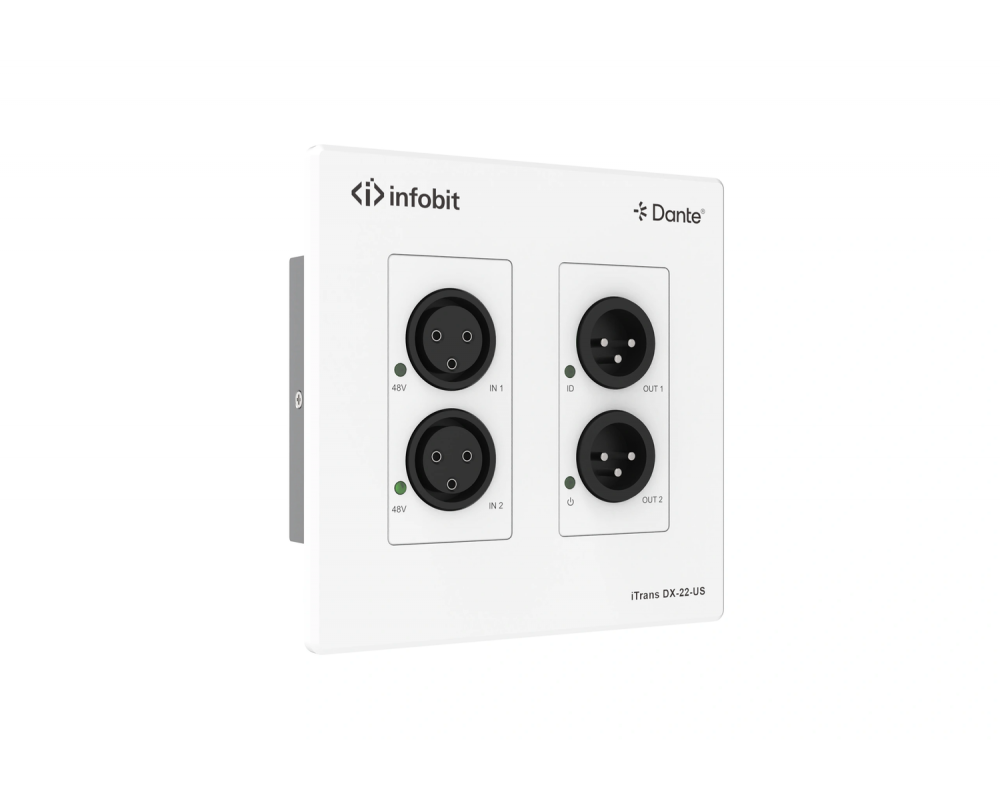

INFOBIT iTrans DX-22-US — настенная панель XLR — Dante 2×2 для US
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans DX-22-US — настенная панель XLR — Dante 2×2 для US.
Особенности INFOBIT iTrans DX-22-US:
2 входа + 2 выхода (вход и выход Dante®).
Балансное и небалансное аналоговое аудио XLR.
Фантомное питание микрофона 48 В с включением и выключением физической кнопкой.
Регулировка входной чувствительности и выходного усиления для разных уровней MIC/XLR.
Частоты дискретизации Dante®: 44,1 / 48 / 88,2 / 96 кГц при 24 бит.
Настраиваемая задержка устройства Dante®: 1, 2 или 5 мс через Dante® Controller.
Поддержка передачи аудио AES67 RTP.
Магнитная крышка для простой установки.
Возможность питания по PoE или от местного источника.
Стандартная лицевая панель 2-GANG US.
Все возможности Dante

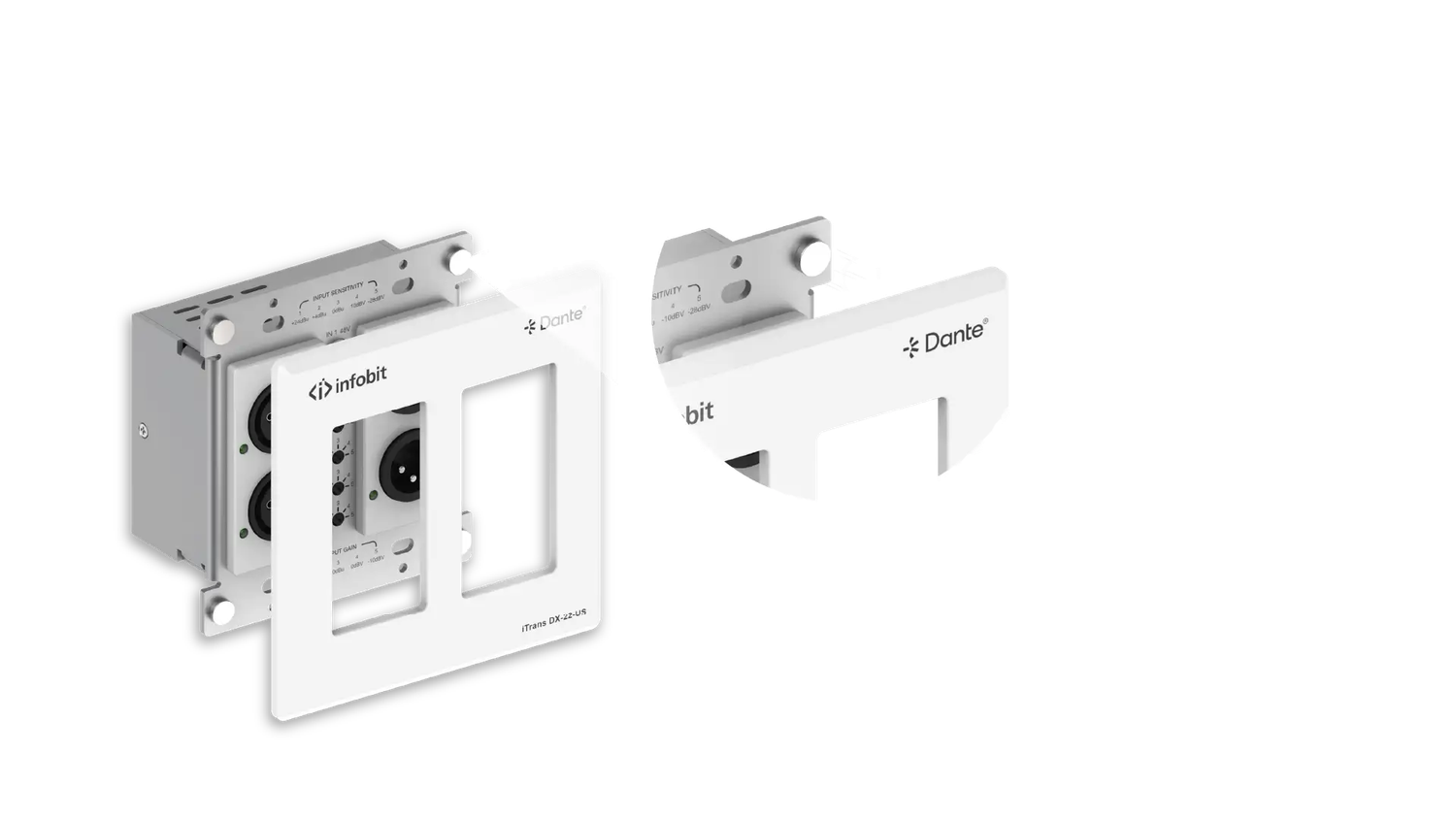

Магнитная крышка
Технические характеристики
| Модель | iTrans DX-22-US |
| Наименование | Настенная панель XLR — Dante, версия US |
| Пропускная способность сети | 100 Мбит/с |
| Способ управления | Dante® Controller |
| Задержка аудио | Настраиваемая задержка устройства Dante® (1, 2 или 5 мс, настраивается через Dante® Controller) |
| Аудиоформаты | DANTE: цифровой аудиовход/выход, PCM 2CH, 44,1–96 кГц, 16/24 бит. LINE In: аналоговое аудио, балансное/небалансное подключение, максимальный входной уровень 24 dBu. MIC In: аналоговое аудио, балансное/небалансное подключение, максимальный входной уровень 50 мВ RMS. LINE Out: аналоговое аудио, балансное/небалансное подключение, максимальный выходной уровень 18 dBu. |
| Выходное сопротивление | 300 Ом |
| Максимальный выходной уровень | 18 dBu (макс.) |
| Частотная характеристика | 20 Гц — 20 кГц (−/+0,5 дБ) |
| Динамический диапазон | >90 дБ при 0 dBu, 1 кГц, A-взвешивание |
| Отношение сигнал/шум аудио | >90 дБ при 0 dBu, 1 кГц, A-взвешивание |
| Коэффициент гармонических искажений и шум (THD+N) | <0,015% при +4 dBu, 1 кГц |
| Дальность передачи | 328 футов / 100 м (CAT6/6A/7) |
| Защита от электростатического разряда | IEC 61000-4-2: ±4 кВ — контактный разряд; ±8 кВ — воздушный разряд |
| Передняя панель | 1 × индикатор питания (зелёный) 1 × индикатор ID (зелёный) 2 × кнопки фантомного питания микрофона 48 В с зелёной светодиодной подсветкой 2 × аудиовхода (3-контактные розетки XLR) Линейное аудио, балансное/небалансное подключение, максимальный входной уровень 24 dBu] [Микрофонное аудио, балансное/небалансное подключение, максимальный входной уровень 50 мВ RMS, фантомное питание 48 В] 2 × аудиовыхода [3-контактные штекеры XLR, аналоговое аудио, балансное/небалансное подключение, максимальный выходной уровень 18 dBu] |

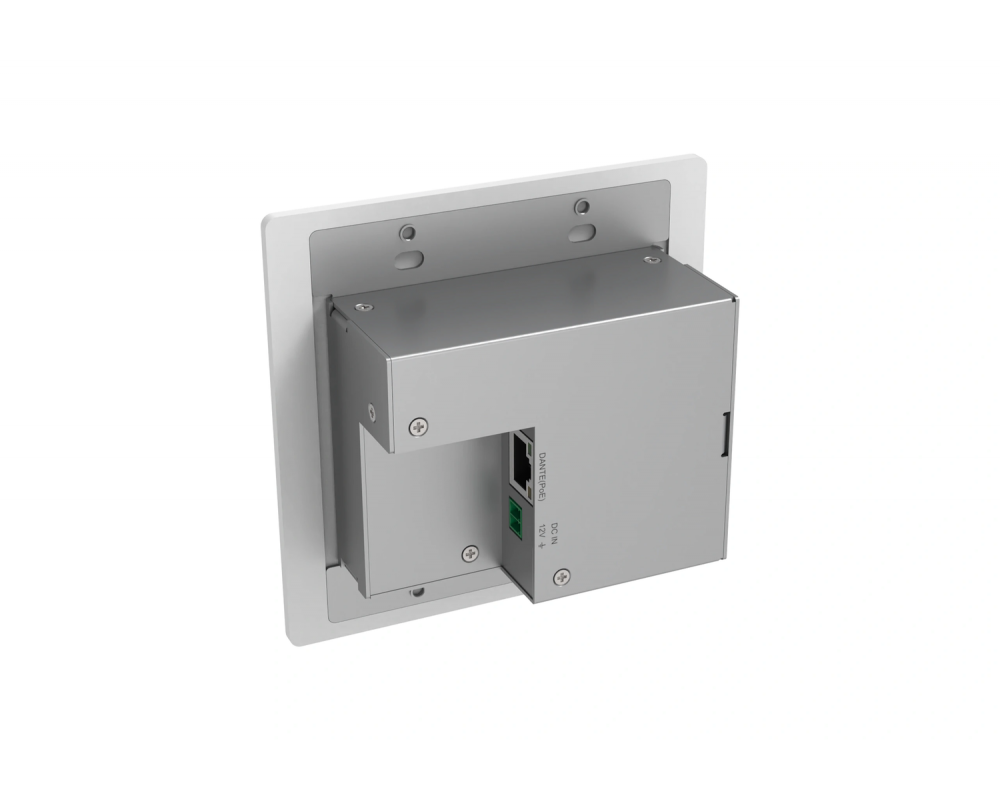

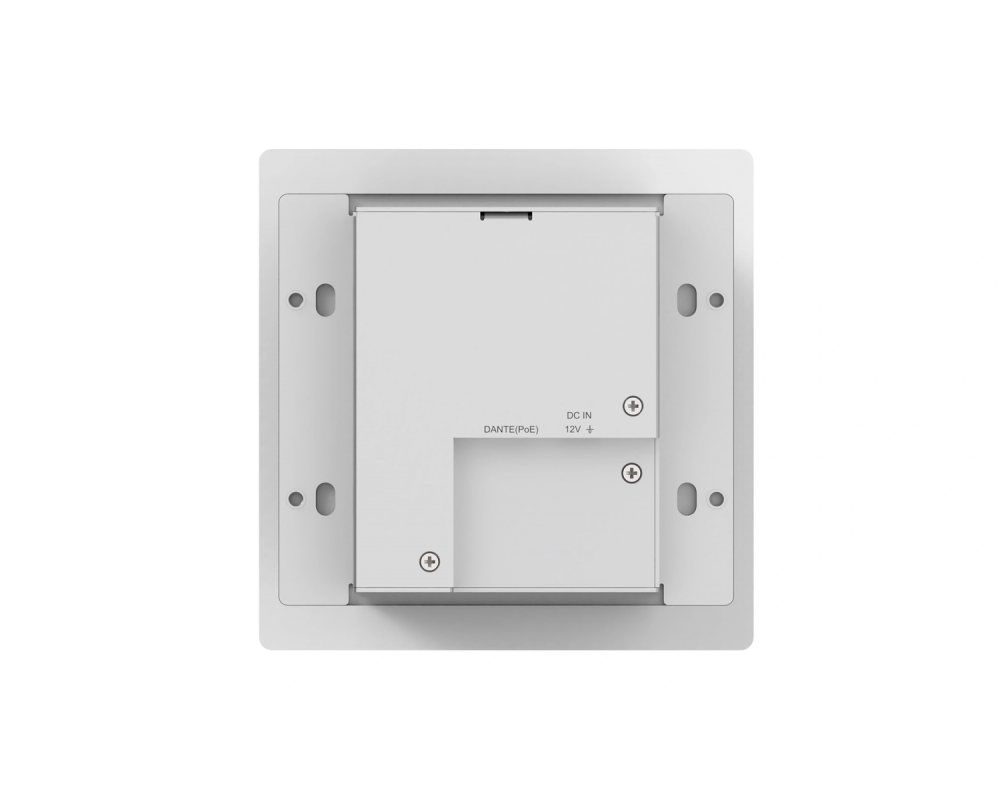

| Задняя панель | 1 × DANTE [разъём RJ45, PoE] [цифровой аудиовход/выход, PCM 2CH, 44,1–96 кГц, 16/24 бит] 1 × DC/12V [2-контактный разъём Phoenix, 3,5 мм] [12 В постоянного тока / 500 мА] |
| Корпус | Алюминиевая панель + железное шасси |
| Цвет | Белая панель + серебристое шасси |
| Размеры | Настенная панель: 95 мм [Ш] × 105 мм [В] × 41,2 мм [Г] Лицевая накладка: 115 мм [Ш] × 115 мм [В] × 6 мм [Г] |
| Масса | Без лицевой накладки: 359 г С лицевой накладкой: 452 г |
| Питание | 1. PoE/PD (класс 1, IEEE 802.3af) 2. 12 В постоянного тока (если коммутатор не поддерживает PoE) |
| Потребляемая мощность | 3,6 Вт (макс.) |
| Рабочая температура | 32–104 °F / 0–40 °C |
| Температура хранения | −4–140 °F / −20–60 °C |
| Рабочая влажность | 20–80% относительной влажности, без конденсации |
| Влажность хранения | 10–90% относительной влажности, без конденсации |
Руководство пользователя INFOBIT iTrans DX-22-US V1.0

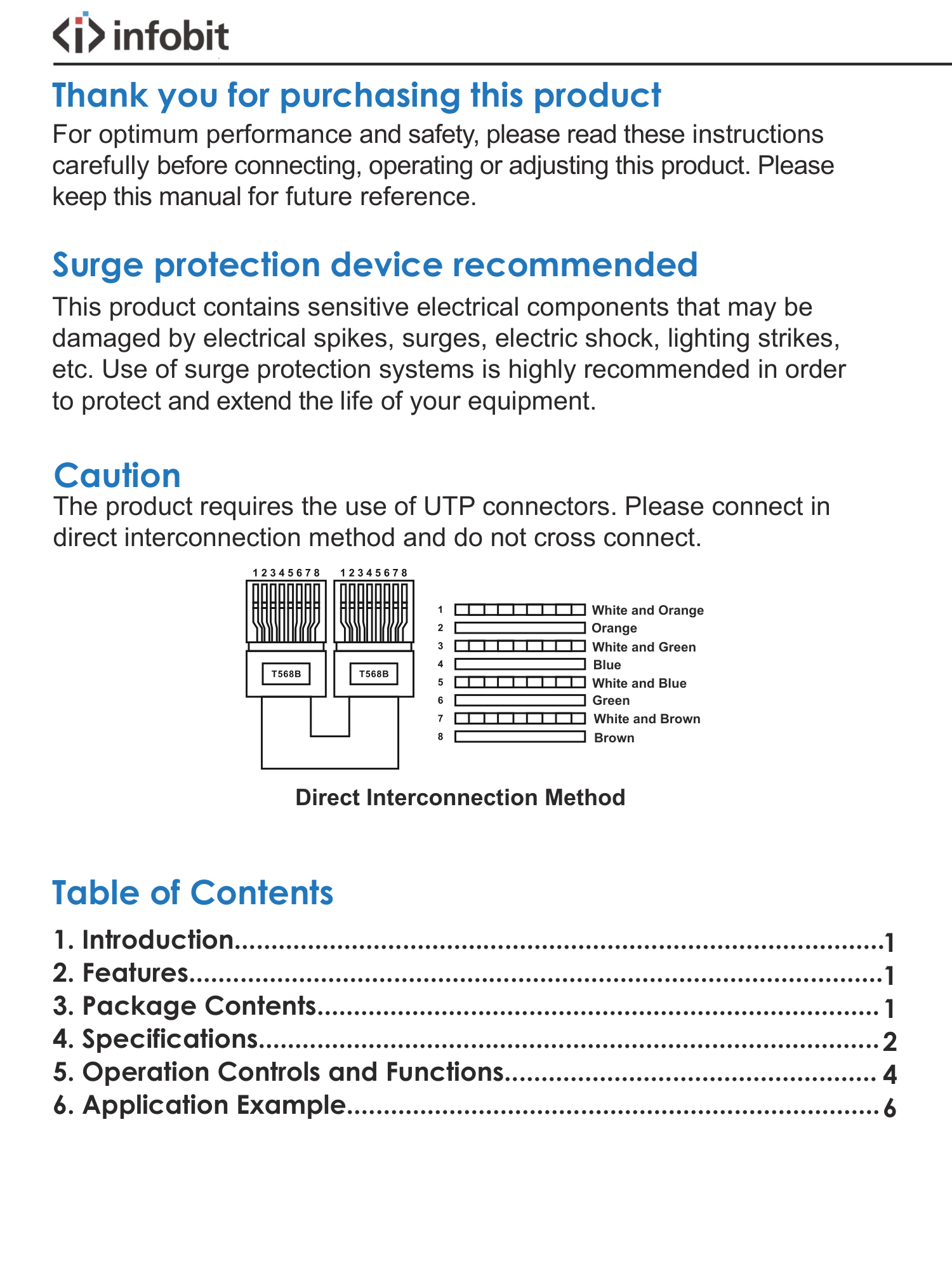

Благодарим за приобретение изделия
Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.
Рекомендуется устройство защиты от перенапряжения
Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.
Внимание
Для изделия требуются разъёмы UTP. Используйте прямую схему соединения; перекрёстное подключение не допускается.
Прямая схема соединения
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый
1. Введение
Преобразователь аналогового XLR в Dante® с двумя входами и двумя выходами представляет собой аудиопередатчик на базе решения Dante® Ultimo 2×2. Он выполнен в виде стандартной настенной панели 2-GANG US для преобразования и подключения традиционных источников и приёмников аудио к цифровой сети Dante®.
Аналоговый аудиовход поддерживает пятиступенчатую регулировку чувствительности. Аналоговый аудиовыход поддерживает пятиступенчатую регулировку усиления.
Преобразователь поддерживает местное питание 12 В постоянного тока и питание PoE.
2. Особенности
- 2 входа + 2 выхода (вход и выход Dante®).
- Балансное и небалансное аналоговое аудио XLR.
- Фантомное питание микрофона 48 В с включением и выключением физической кнопкой.
- Регулировка входной чувствительности и выходного усиления для согласования разных уровней MIC/XLR.
- Частоты дискретизации Dante®: 44,1 / 48 / 88,2 / 96 кГц при 24 бит.
- Настраиваемая задержка устройства Dante®: 1, 2 или 5 мс через Dante® Controller.
- Поддержка передачи аудио AES67 RTP.
- Возможность питания по PoE или от местного источника.
- Стандартная конструкция 2-Gang US Decora.
3. Комплект поставки
- 1 × преобразователь аналогового XLR в Dante® с двумя входами и двумя выходами.
- 1 × 2-контактный штекер Phoenix, 3,5 мм.
- 1 × руководство пользователя.
4. Характеристики
| Технические параметры | ||
| Пропускная способность сети | 100 Мбит/с | |
| Способ управления | Dante® Controller | |
| Задержка аудио | Настраиваемая задержка устройства Dante® (1, 2 или 5 мс, настраивается через Dante® Controller) | |
| Аудиоформаты | DANTE: цифровой аудиовход/выход, PCM 2CH, 44,1–96 кГц, 16/24 бит. LINE In: аналоговое аудио, балансное/небалансное подключение, максимальный входной уровень 24 dBu. MIC In: аналоговое аудио, балансное/небалансное подключение, максимальный входной уровень 50 мВ RMS. LINE Out: аналоговое аудио, балансное/небалансное подключение, максимальный выходной уровень 18 dBu. | |
| Параметры аудио | Выходное сопротивление | 300 Ом |
| Максимальный выходной уровень | 18 dBu (макс.) | |
| Частотная характеристика | 20 Гц — 20 кГц (−/+0,5 дБ) | |
| Динамический диапазон | >90 дБ при 0 dBu, 1 кГц, A-взвешивание | |
| Отношение сигнал/шум аудио | >90 дБ при 0 dBu, 1 кГц, A-взвешивание | |
| Коэффициент гармонических искажений и шум (THD+N) | <0,015% при +4 dBu, 1 кГц | |
| Дальность передачи | 328 футов / 100 м (CAT6/6A/7) | |
| Защита от электростатического разряда | IEC 61000-4-2: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд | |
| Подключения | ||
| Передняя панель | 1 × индикатор питания (зелёный) 1 × индикатор ID (зелёный) 2 × индикатора фантомного питания микрофона 48 В (зелёные) 2 × кнопки фантомного питания микрофона 48 В с зелёной светодиодной подсветкой 2 × аудиовхода (3-контактные розетки XLR) Линейное аудио, балансное/небалансное подключение, максимальный входной уровень 24 dBu] [Микрофонное аудио, балансное/небалансное подключение, максимальный входной уровень 50 мВ RMS, фантомное питание 48 В] 2 × аудиовыхода [3-контактные штекеры XLR, аналоговое аудио, балансное/небалансное подключение, максимальный выходной уровень 18 dBu] | |
| Задняя панель | 1 × DANTE [разъём RJ45, PoE] [цифровой аудиовход/выход, PCM 2CH, 44,1–96 кГц, 16/24 бит] 1 × DC/12V [2-контактный разъём Phoenix, 3,5 мм] [12 В постоянного тока / 500 мА] | |
| Механические и эксплуатационные параметры | ||
| Корпус | Алюминиевая панель + железное шасси | |
| Цвет | Белая панель + серебристое шасси | |
| Размеры | Настенная панель: 95 мм [Ш] × 105 мм [В] × 41,2 мм [Г] Лицевая накладка: 115 мм [Ш] × 115 мм [В] × 6 мм [Г] | |
| Масса | Без лицевой накладки: 359 г С лицевой накладкой: 452 г | |
| Питание | 1. PoE/PD (класс 1, IEEE 802.3af) 2. 12 В постоянного тока (если коммутатор не поддерживает PoE) | |
| Потребляемая мощность | 3,6 Вт (макс.) | |
| Рабочая температура | 32–104 °F / 0–40 °C | |
| Температура хранения | −4–140 °F / −20–60 °C | |
| Рабочая влажность | 20–80% относительной влажности, без конденсации | |
| Влажность хранения | 10–90% относительной влажности, без конденсации | |

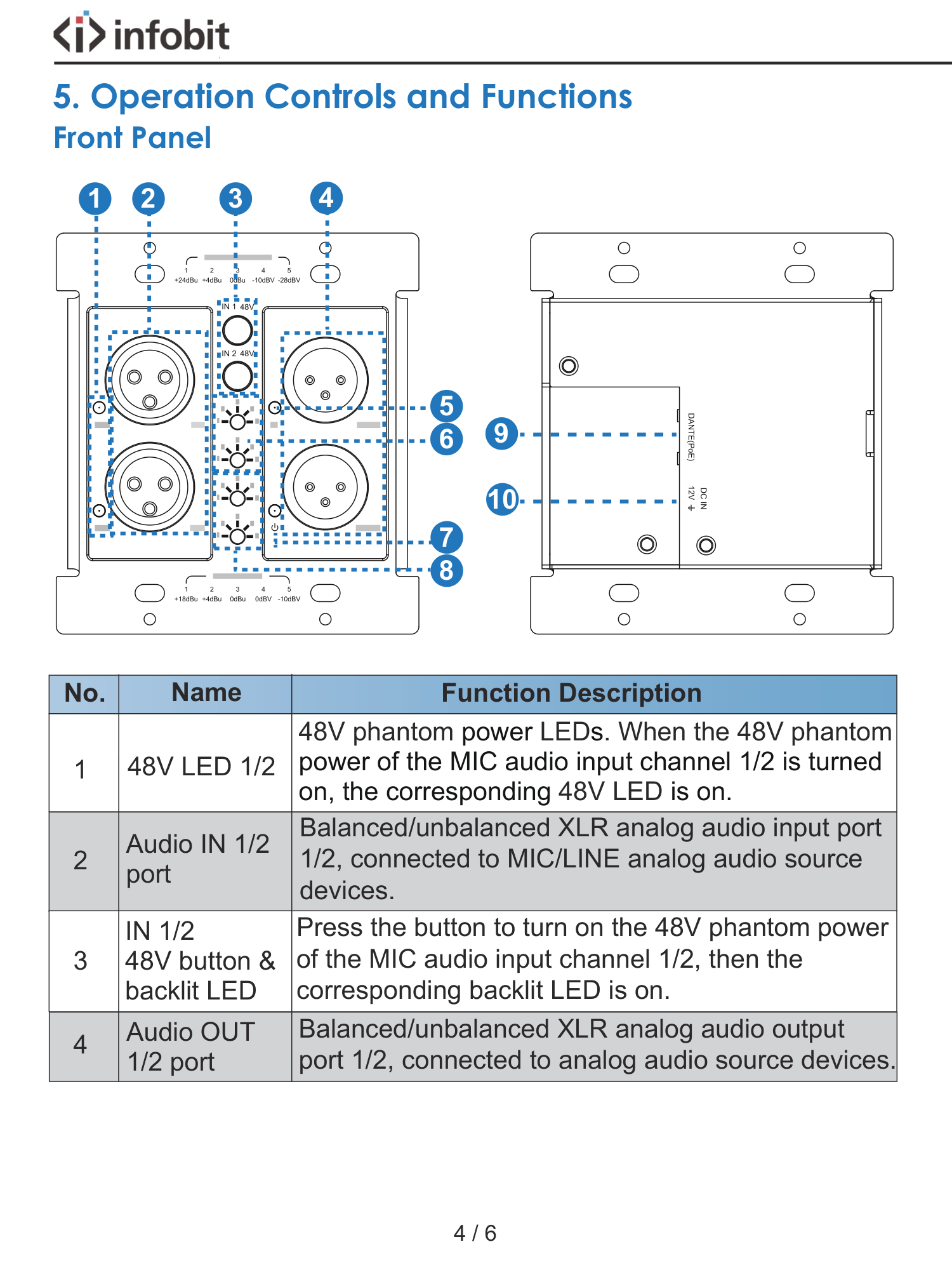

5. Органы управления и функции

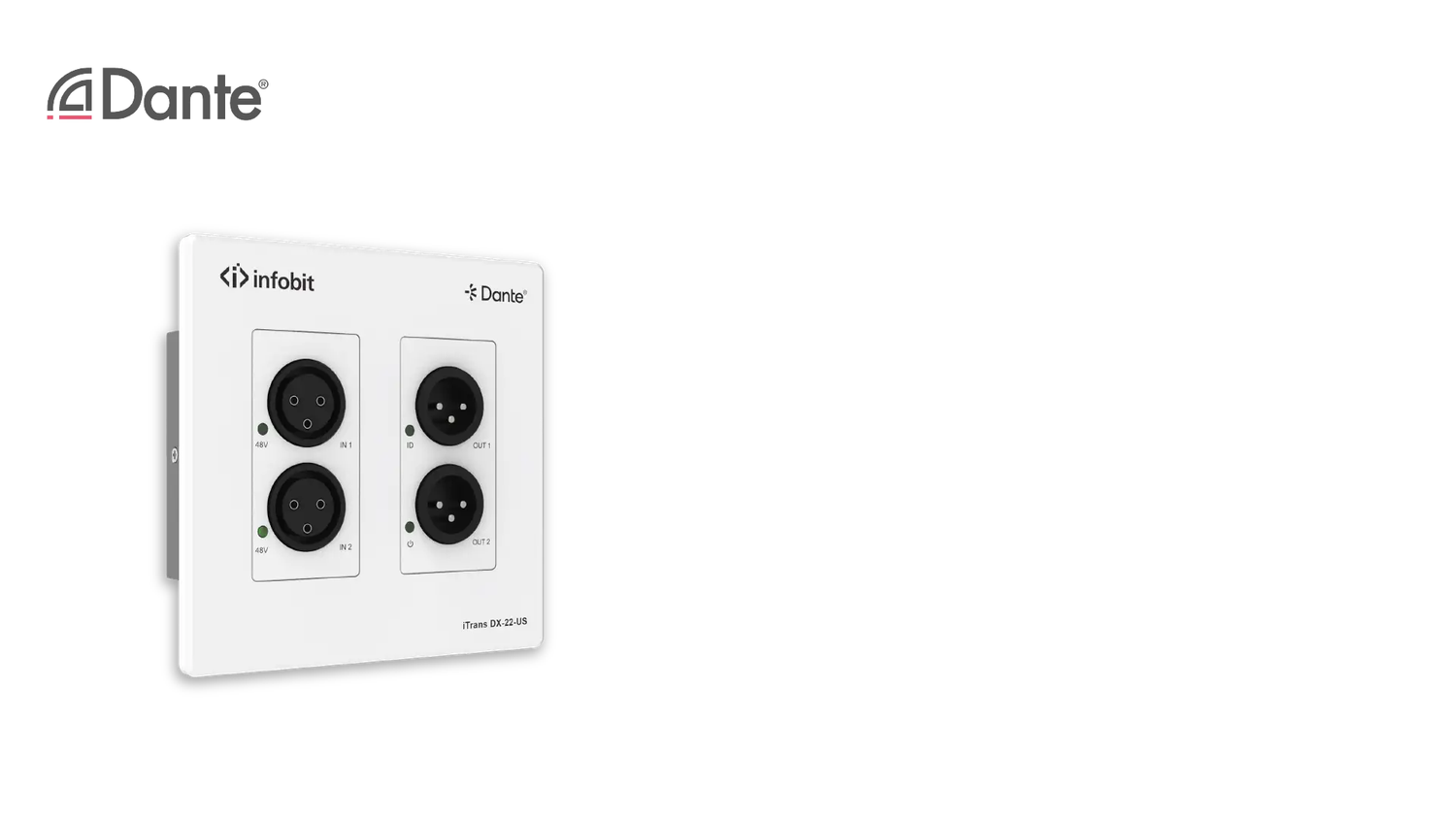

Передняя панель
| № | Наименование | Описание функции |
| 1 | Индикаторы 48V 1/2 | Индикаторы фантомного питания 48 В. При включении фантомного питания 48 В микрофонного входного канала 1/2 загорается соответствующий индикатор 48V. |
| 2 | Порты Audio IN 1/2 | Балансные/небалансные аналоговые аудиовходы XLR 1/2 для подключения аналоговых источников MIC/LINE. |
| 3 | Кнопки IN 1/2 48V с подсветкой | Нажмите кнопку для включения фантомного питания 48 В микрофонного входного канала 1/2. Соответствующая светодиодная подсветка загорится. |
| 4 | Порты Audio OUT 1/2 | Балансные/небалансные аналоговые аудиовыходы XLR 1/2; руководство указывает подключение к аналоговым устройствам-источникам. |

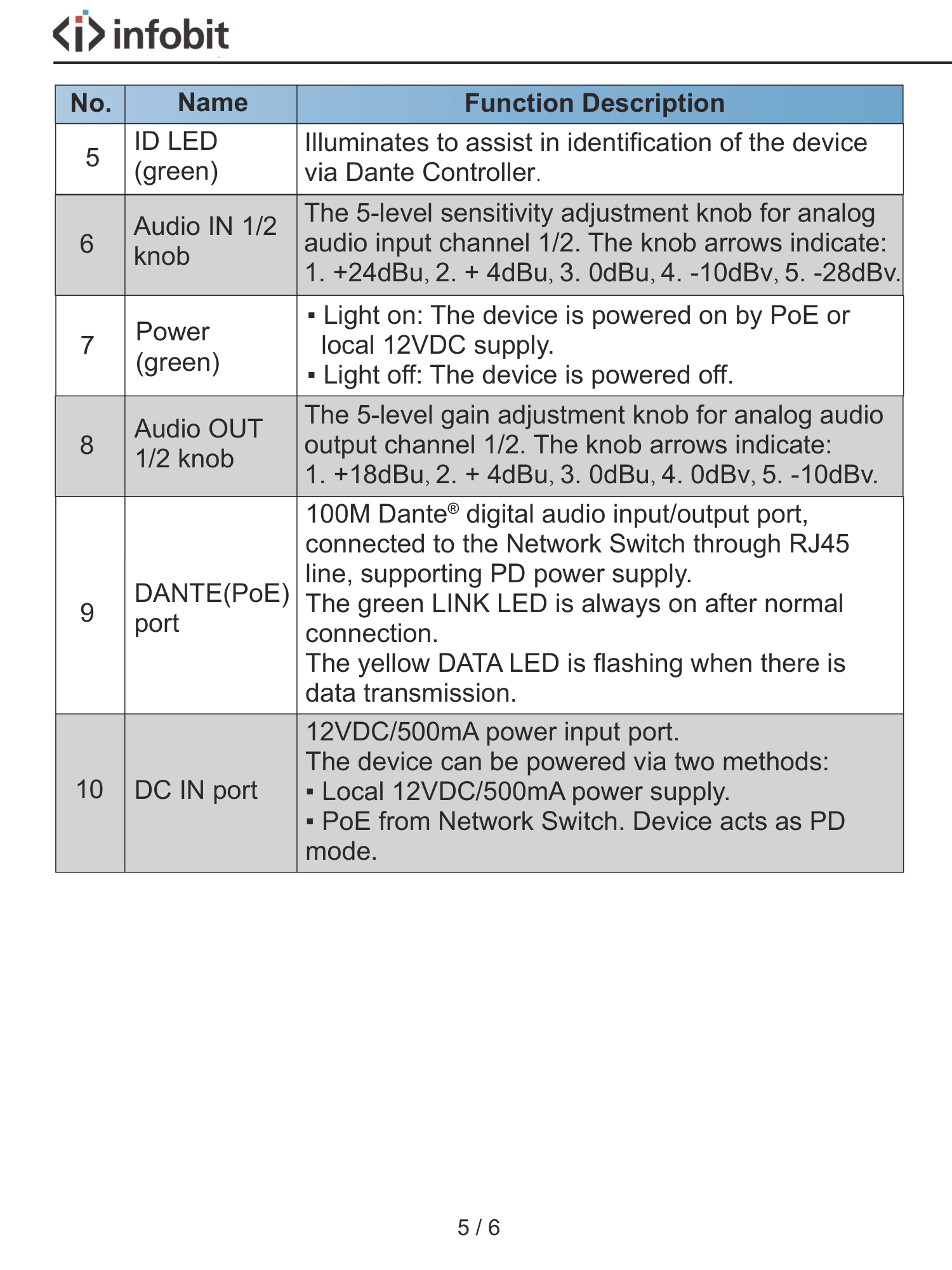

| № | Наименование | Описание функции |
| 5 | Индикатор ID (зелёный) | Загорается для идентификации устройства через Dante Controller. |
| 6 | Питание (зелёный) | Индикатор горит: устройство получает питание по PoE или от местного источника 12 В постоянного тока. Индикатор не горит: питание устройства выключено. |
| 7 | Регулятор Audio IN 1/2 | Регулятор пятиступенчатой чувствительности аналогового входного канала 1/2. Стрелки регулятора обозначают:
|
| 8 | Регулятор Audio OUT 1/2 | Регулятор пятиступенчатого усиления аналогового выходного канала 1/2. Стрелки регулятора обозначают:
|
| 9 | Порт DANTE (PoE) | Цифровой аудиовход/выход Dante® 100M, подключаемый к сетевому коммутатору кабелем RJ45; поддерживается питание PD. При нормальном подключении зелёный индикатор LINK горит постоянно. Жёлтый индикатор DATA мигает при передаче данных. |
| 10 | Порт DC IN | Вход питания 12 В постоянного тока / 500 мА. Устройство может получать питание двумя способами:
|
Примечание: При подключении устройств к аудиовходам и аудиовыходам XLR обращайте внимание на назначение контактов разъёмов.
- Контакт 1: земля / экран.
- Контакт 2: положительный / Hot.
- Контакт 3: отрицательный / Cold.

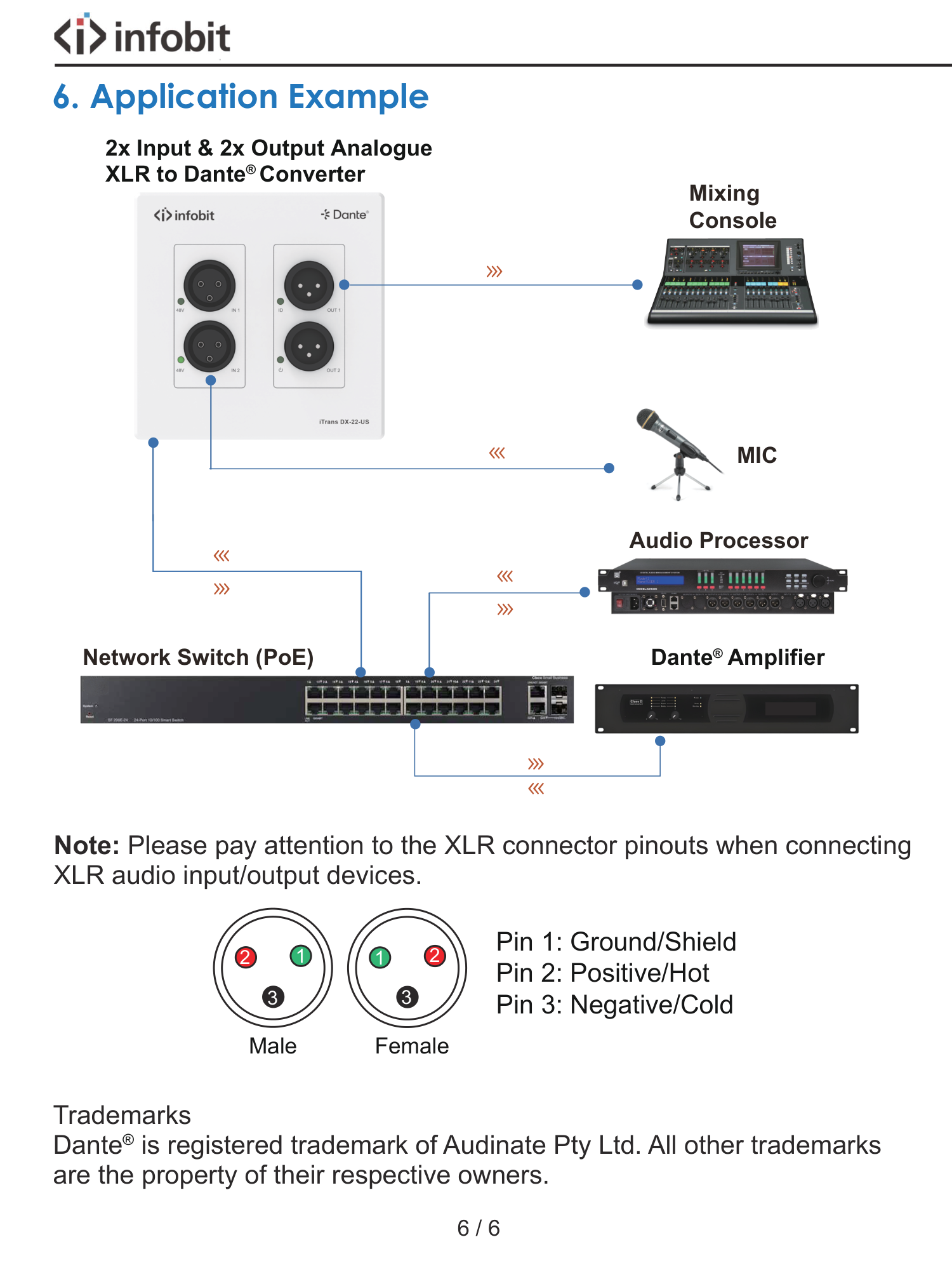

6. Пример применения
Преобразователь аналогового XLR в Dante® с двумя входами и двумя выходами; микрофон; микшерный пульт; сетевой коммутатор PoE; усилитель Dante®; аудиопроцессор. На схемах разъёмов: Female — розетка; Male — штекер.
Товарные знаки
Dante® — зарегистрированный товарный знак Audinate Pty Ltd. Все остальные товарные знаки принадлежат соответствующим владельцам.
Документы
iTrans DX-22-US — руководство пользователя V1.0 (PDF) — 3.78M, 2024-12-31
