INFOBIT iTrans DP-T-22 — двухканальный передатчик Dante со входом Phoenix.

Особенности INFOBIT iTrans DP-T-22:

Аналоговый аудиовход поддерживает балансное и небалансное подключение (при небалансном подключении используются «+» и «GND»).

Поддерживаемые частоты дискретизации аудио: 44,1 кГц, 48 кГц и 96 кГц (24 бит).

Решение Dante поддерживает передачу аудио AES67 RTP.

Аудиовход поддерживает три уровня регулировки усиления: +18 dBu, 0 dBu (по умолчанию) и −10 dBV.

Поддерживает питание 12 В постоянного тока и PoE (IEEE802.3af Class 0).

Технические характеристики

Модель	iTrans DP-T-22
Наименование	Передатчик iTrans Dante с разъёмом Phoenix, 2 канала
Пропускная способность видеосети	100 Мбит/с
Аудиоформаты	PCM 2.0, 44,1/48/96 кГц, до 24 бит
Дальность передачи	100 м (CAT6/6A)
Входы	1 × PWR [2-контактный Phoenix, 3,81 мм] 1 × AUD [6-контактный Phoenix, 3,81 мм]
Выход	1 × DANTE [разъём RJ45, PoE]
Корпус	Металлический корпус
Цвет	Чёрный
Размеры	120 мм [Ш] × 47 мм [Г] × 26 мм [В]
Масса	186 г
Питание	Вход постоянного тока: 12 В Вход PoE: IEEE802.3af Class 0
Потребляемая мощность	1,2 Вт
Рабочая температура	32 – 104°F / 0 – 40°C
Температура хранения	-4 – 140°F / -20 – 60°C
Относительная влажность	20–90 % RH (без конденсации)
Способ управления	Dante Controller

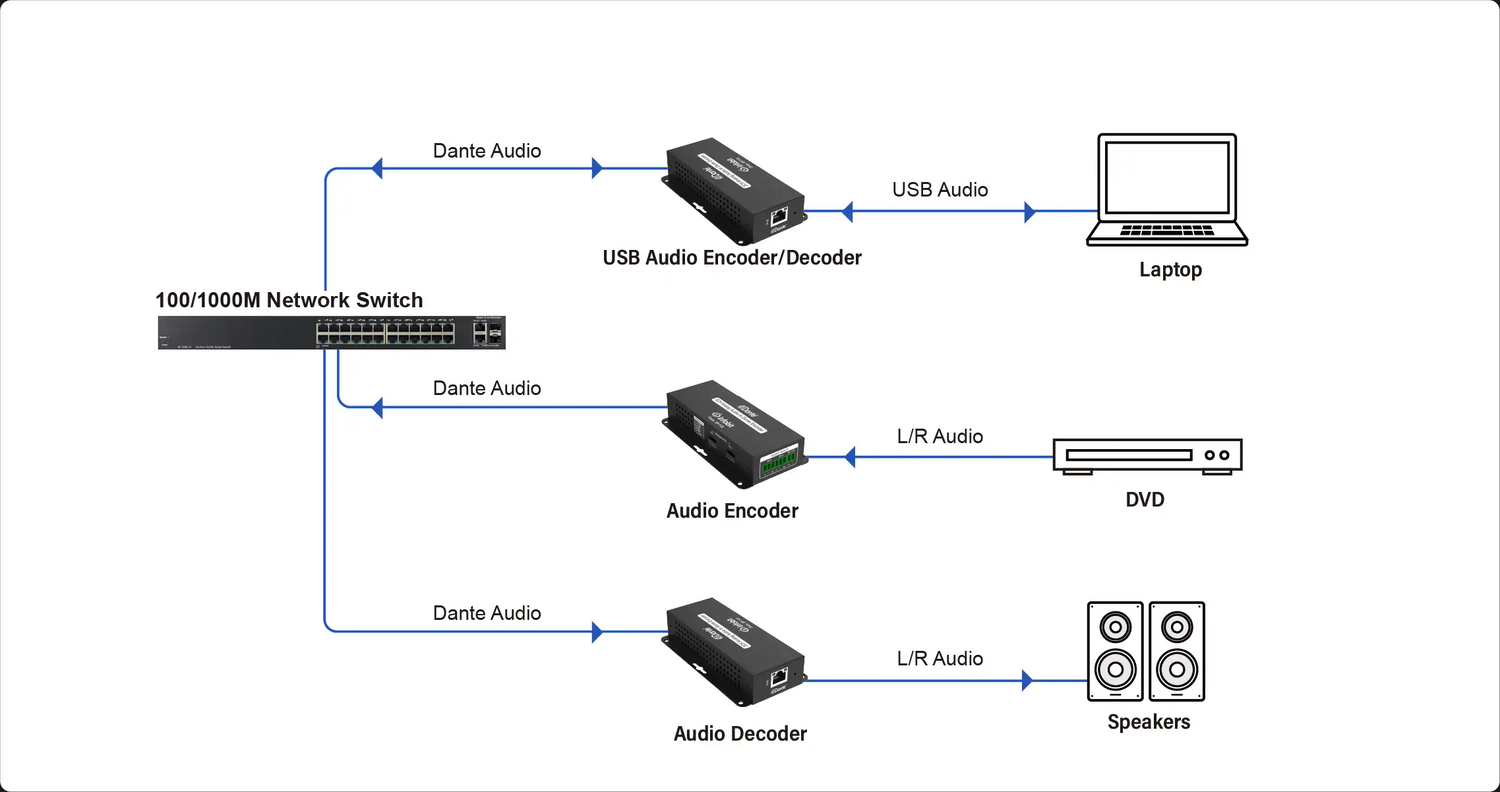

Схема подключения

Обозначения на схеме: 100/1000M Network Switch — сетевой коммутатор 100/1000 Мбит/с; USB Audio — аудио USB; Dante Audio — аудио Dante; USB Audio Encoder/Decoder — кодер/декодер аудио USB; Laptop — ноутбук; Audio Encoder — аудиокодер; Audio Decoder — аудиодекодер; L/R Audio — аудио левого и правого каналов; DVD — DVD; Speakers — акустические системы.

Руководство пользователя INFOBIT iTrans DP-T-22

Кодер двухканального аналогового аудиосигнала в Dante

Благодарим за приобретение изделия

Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.

1. Введение

iTrans DP-T-22 — аудиопередатчик на основе решения Dante Ultimo. Он кодирует аудиосигнал и затем передаёт его декодеру по сети Dante с поддержкой передачи аудио AES67 RTP. Изделие также поддерживает двухканальный небалансный или балансный аналоговый аудиовход, регулировку чувствительности и питание PoE.

2. Особенности актуальной модели

Поддерживаемые частоты дискретизации аудио: 44,1 кГц, 48 кГц и 96 кГц (24 бит).

Решение Dante поддерживает передачу аудио AES67 RTP.

Аудиовход поддерживает три уровня регулировки усиления: +18 dBu, 0 dBu (по умолчанию) и −10 dBV.

Поддерживает питание 12 В постоянного тока и PoE (IEEE802.3af Class 0).

3. Комплект поставки

1 × iTrans DP-T-22.
1 × 6-контактный разъём Phoenix, 3,81 мм (штекер).
1 × 2-контактный разъём Phoenix, 3,81 мм (штекер).
1 × руководство пользователя.

4. Характеристики актуальной модели

Модель	iTrans DP-T-22
Наименование	Передатчик iTrans Dante с разъёмом Phoenix, 2 канала
Пропускная способность видеосети	100 Мбит/с
Аудиоформаты	PCM 2.0, 44,1/48/96 кГц, до 24 бит
Дальность передачи	100 м (CAT6/6A)
Входы	1 × PWR [2-контактный Phoenix, 3,81 мм] 1 × AUD [6-контактный Phoenix, 3,81 мм]
Выход	1 × DANTE [разъём RJ45, PoE]
Корпус	Металлический корпус
Цвет	Чёрный
Размеры	120 мм [Ш] × 47 мм [Г] × 26 мм [В]
Масса	186 г
Питание	Вход постоянного тока: 12 В Вход PoE: IEEE802.3af Class 0
Потребляемая мощность	1,2 Вт
Рабочая температура	32 – 104°F / 0 – 40°C
Температура хранения	-4 – 140°F / -20 – 60°C
Относительная влажность	20–90 % RH (без конденсации)
Способ управления	Dante Controller

5. Органы управления и функции

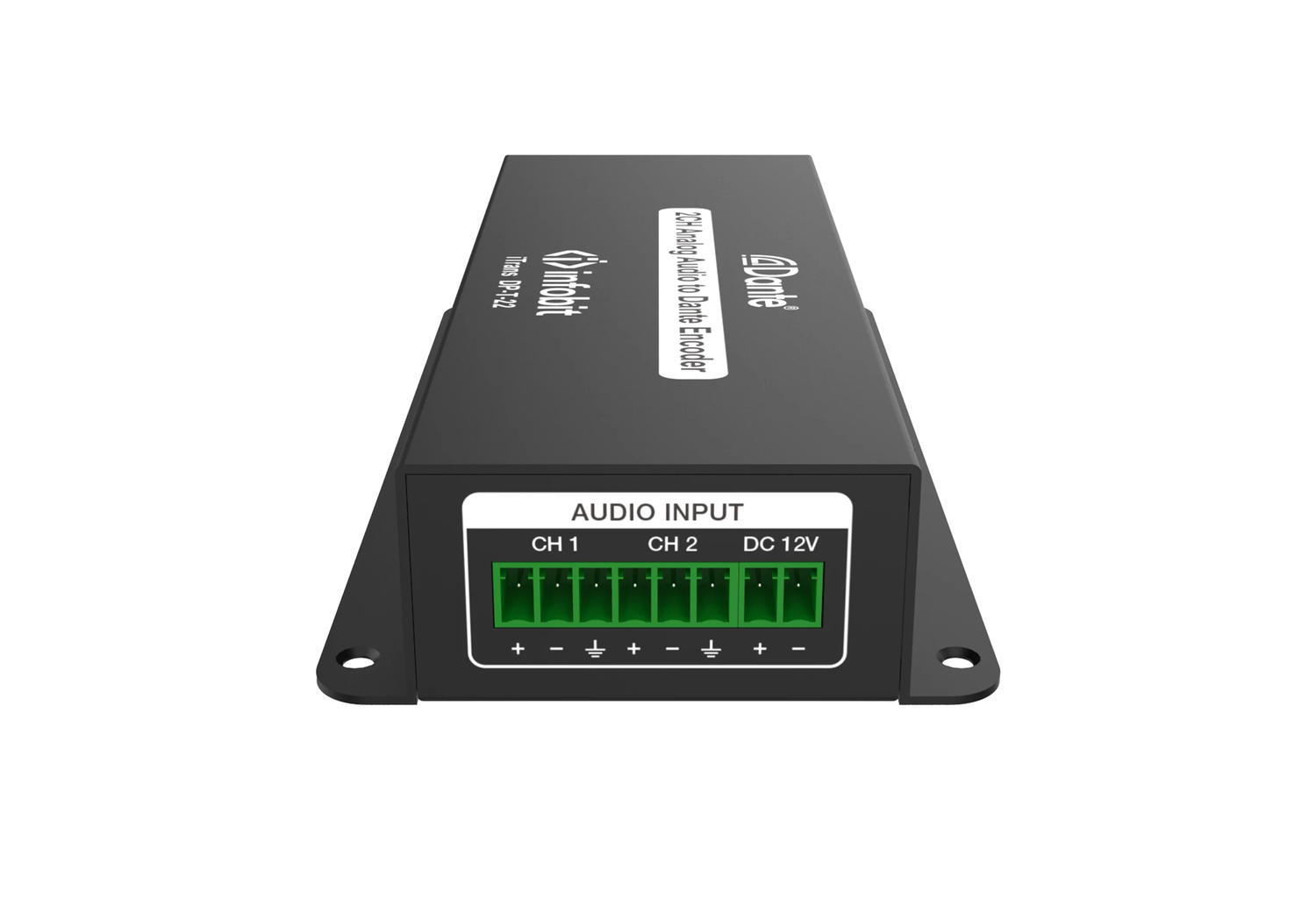

INFOBIT iTrans DP-T-22 — общий вид и разъёмы

№	Наименование	Описание функции
1	AUDIO INPUT (CH1/CH2)	Двухканальный аналоговый аудиовход с поддержкой балансного и небалансного подключения.
2	DC 12V	Вход питания 12 В постоянного тока.

№	Наименование	Описание функции
3	DANTE (PoE)	Порт цифрового аудио Dante. Подключается к сетевому коммутатору кабелем RJ45; поддерживает питание PD. Зелёный светодиод LINK постоянно горит после нормального подключения. Жёлтый светодиод DATA мигает при передаче данных.
4	SENSITIVITY	Регулировка чувствительности аудиовхода: +18 dBu, 0 dBu (по умолчанию), −10 dBV согласно текущим характеристикам модели.

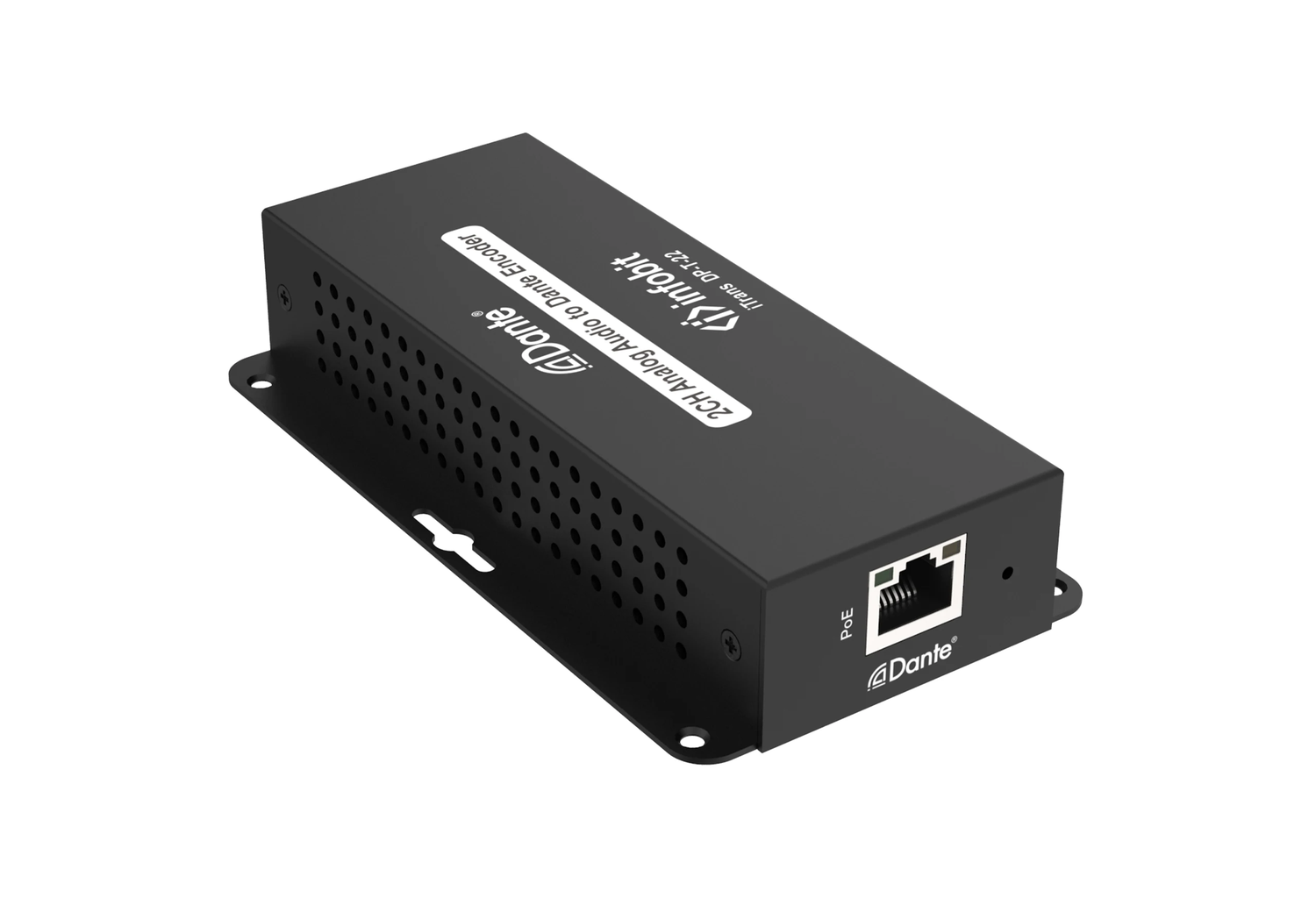

INFOBIT iTrans DP-T-22 — вид изделия и подключений D3

6. Пример применения

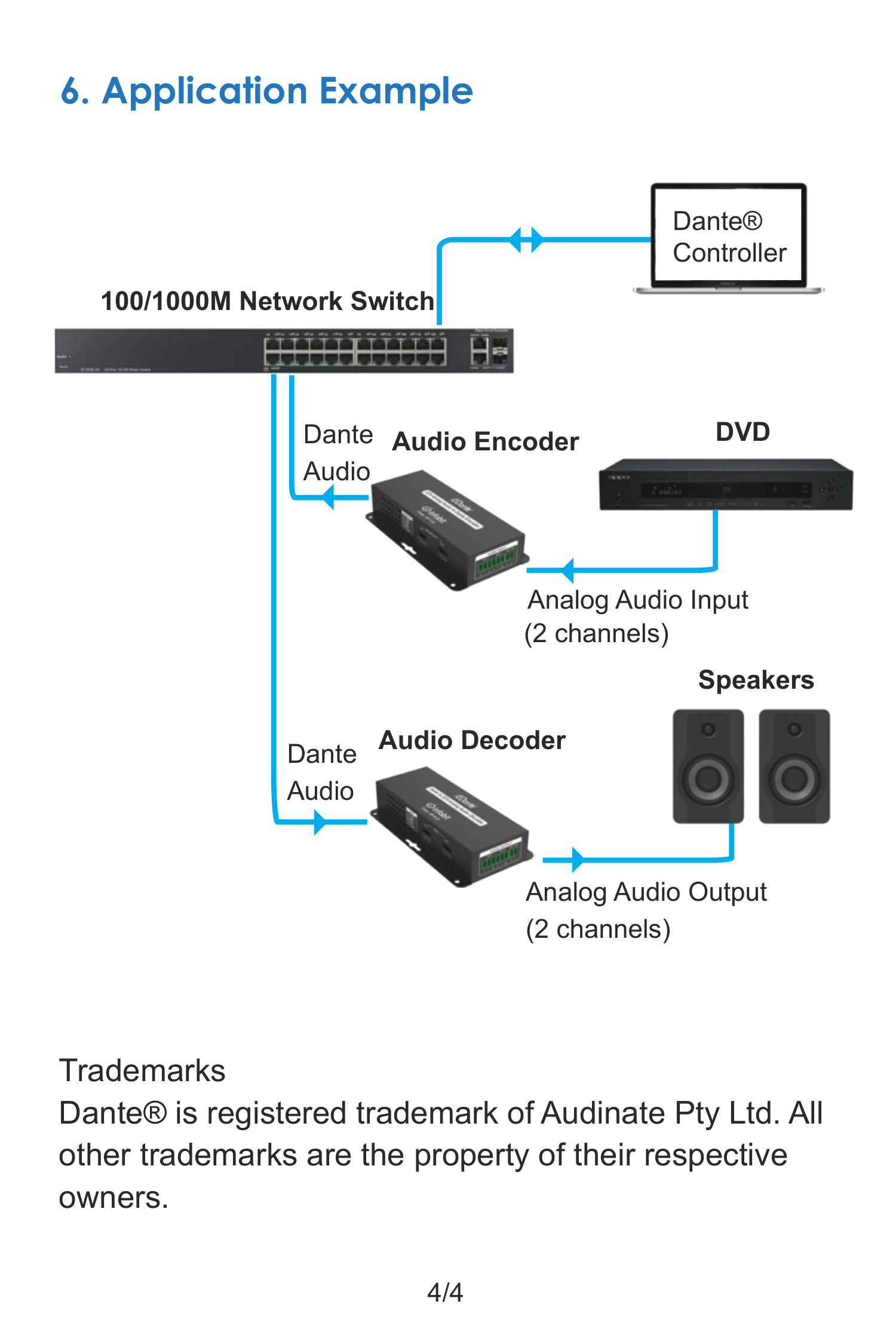

INFOBIT iTrans DP-T-22 — полная страница 6 официального руководства

Пример подключения: DVD подаёт двухканальный аналоговый аудиосигнал на аудиокодер; далее сигнал Dante проходит через сетевой коммутатор 100/1000 Мбит/с к аудиодекодеру, с которого двухканальный аналоговый аудиосигнал поступает на акустические системы. К сети также подключён Dante Controller.

Товарные знаки

Dante® — зарегистрированный товарный знак Audinate Pty Ltd. Все остальные товарные знаки принадлежат соответствующим владельцам.

Документы

iTrans DP-T-22 — руководство пользователя V1.1.pdf — 0.29M, 2024-08-28
