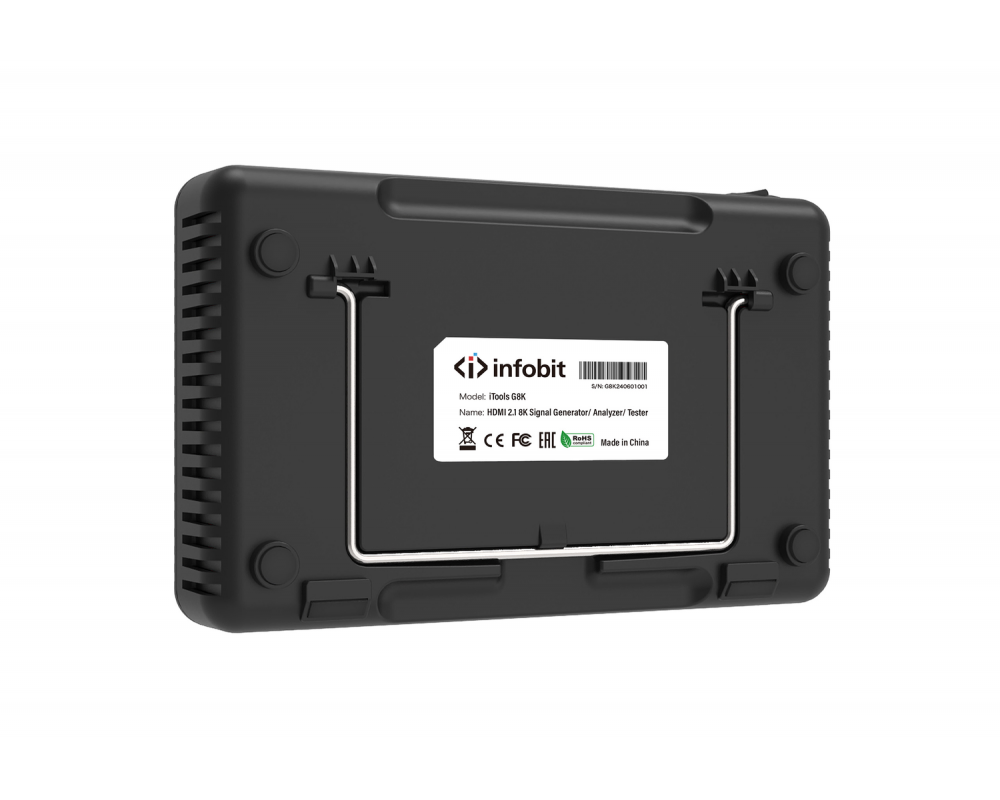

INFOBIT iTools G8K — генератор и анализатор сигнала HDMI 2.1 8K
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTools G8K — генератор и анализатор сигнала HDMI 2.1 8K.
Особенности INFOBIT iTools G8K:
Поддерживает разрешение до 8K при 50/60 Гц, 4:2:0, 10 бит и пропускную способность видеосигнала 40 Гбит/с в соответствии с HDMI 2.1.
До 64 разрешений видео и 33 тестовых изображений.
Цветовое пространство: RGB / YCbCr 4:4:4 / YCbCr 4:2:2 / YCbCr 4:2:0.
Глубина цвета: 8/10/12 бит.
Встроенная функция тестирования HDR в HDMI 2.1.
Источником аудио HDMI может служить внутренний аудиосигнал или внешний сигнал со входа S/PDIF.
Внутренний аудиосигнал поддерживает формат LPCM 2CH, частоту дискретизации 48 кГц и разрядность 16 бит.
Поддерживает индикацию успешной или неуспешной проверки шифрования HDCP 2.3/1.4.
Функция чтения и записи EDID.
Поддерживает анализ временных параметров, формата, информационных кадров и HDCP входного сигнала HDMI.
Поддерживает управление CEC.
Управление кнопками на передней панели.
Портативное исполнение, встроенная литиевая батарея ёмкостью 2910 мА·ч.
Технические характеристики
| Модель | iTools G8K |
| Наименование | Генератор, анализатор и тестер сигнала HDMI 2.1 8K |
| Соответствие HDMI | HDMI 2.1 |
| Соответствие HDCP | HDCP 2.3/1.4 |
| Пропускная способность видеосигнала | 40 Гбит/с |
| Разрешение видео | До 8K при 50/60 Гц (YUV 4:2:0, 10 бит) |
| Цветовое пространство | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Глубина цвета | 8/10/12 бит |
| Аудиоформаты | Внутренний сигнал HDMI: LPCM 2CH, 48 кГц, 16 бит Внешний S/PDIF: LPCM 2/5.1CH, Dolby Digital, DTS 5.1 Сквозная передача HDMI: LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X |
| Защита от электростатического разряда | IEC 61000-4-2: ±8 кВ (воздушный разряд) и ±4 кВ (контактный разряд) |
| Входные разъёмы | 1 × HDMI In [тип A, 19-контактное гнездо] 1 × оптический вход [S/PDIF] |
| Выходные разъёмы | 1 × HDMI Out [тип A, 19-контактное гнездо] 1 × оптический выход [S/PDIF] |
| Сервисный разъём | 1 × Service [мини-джек 3,5 мм, порт обновления] |
| Корпус | Пластиковый корпус |
| Цвет | Чёрный |
| Размеры | 165 мм [Ш] × 103 мм [Г] × 37,4 мм [В] |
| Масса | 320 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц; выход: 5 В постоянного тока / 2 А (стандарт US/EU, сертификация CE/FCC/UL) |
| Потребляемая мощность | 7,5 Вт (макс.) |
| Рабочая температура | 32 – 104°F / 0 – 40°C |
| Температура хранения | -4 – 140°F / -20 – 60°C |
| Относительная влажность | 20–90 % RH (без конденсации) |
Руководство пользователя INFOBIT iTools G8K V1.0
Благодарим за приобретение изделия
Для оптимальной производительности и безопасности внимательно прочитайте эти инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.
Рекомендуется устройство защиты от перенапряжения
Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.
1. Введение
Этот генератор тестового сигнала — специализированный анализатор для сферы AV-интеграции, предназначенный для подтверждения соответствия устройств HDMI-системы спецификациям HDMI 2.1 и HDCP 2.3. Он позволяет генерировать и анализировать сигнал HDMI для любых HDMI-систем, упрощая системную интеграцию, монтаж и отладку проектов, производство кабелей, а также инженерные работы и испытания в лаборатории.
2. Особенности
Поддерживает разрешение до 8K при 50/60 Гц, 4:2:0, 10 бит и пропускную способность видеосигнала 40 Гбит/с в соответствии с HDMI 2.1.
До 64 разрешений видео и 33 тестовых изображений.
Цветовое пространство: RGB / YCbCr 4:4:4 / YCbCr 4:2:2 / YCbCr 4:2:0.
Глубина цвета: 8/10/12 бит.
Встроенная функция тестирования HDR в HDMI 2.1.
Источником аудио HDMI может служить внутренний аудиосигнал или внешний сигнал со входа S/PDIF.
Внутренний аудиосигнал поддерживает формат LPCM 2CH, частоту дискретизации 48 кГц и разрядность 16 бит.
Поддерживает индикацию успешной или неуспешной проверки шифрования HDCP 2.3/1.4.
Функция чтения и записи EDID.
Поддерживает анализ временных параметров, формата, информационных кадров и HDCP входного сигнала HDMI.
Поддерживает управление CEC.
Управление кнопками на передней панели.
Портативное исполнение, встроенная литиевая батарея ёмкостью 2910 мА·ч.
3. Комплект поставки
- 1 × генератор-анализатор тестового сигнала HDMI 2.1 со встроенной литиевой батареей.
- 1 × последовательный кабель: разъём для наушников 3,5 мм — гнездо DB9, 1 м.
- 1 × адаптер питания 5 В / 2 А.
- 1 × руководство пользователя.
4. Технические характеристики из руководства
| Технические параметры | |
|---|---|
| Соответствие HDMI | HDMI 2.1 |
| Соответствие HDCP | HDCP 2.3/1.4 |
| Пропускная способность видеосигнала | 40 Гбит/с |
| Разрешение видео | До 8K при 50/60 Гц (YUV 4:2:0, 10 бит) |
| Цветовое пространство | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Глубина цвета | 8/10/12 бит |
| Аудиоформаты | Внутренний сигнал HDMI: LPCM 2CH, 48 кГц, 16 бит Внешний S/PDIF: LPCM 2/5.1CH, Dolby Digital, DTS 5.1 Сквозная передача HDMI: LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X |
| Защита от электростатического разряда | IEC 61000-4-2: ±8 кВ (воздушный разряд) и ±4 кВ (контактный разряд) |
| Подключение | |
| Входные разъёмы | 1 × HDMI In [тип A, 19-контактное гнездо] 1 × оптический вход [S/PDIF] |
| Выходные разъёмы | 1 × HDMI Out [тип A, 19-контактное гнездо] 1 × оптический выход [S/PDIF] |
| Сервисный разъём | 1 × Service [мини-джек 3,5 мм, порт обновления] |
| Конструктивные параметры | |
| Корпус | Пластиковый корпус |
| Цвет | Чёрный |
| Размеры | 165 мм [Ш] × 103 мм [Г] × 37,4 мм [В] |
| Масса | 320 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц; выход: 5 В постоянного тока / 2 А (стандарт US/EU, сертификация CE/FCC/UL) |
| Потребляемая мощность | 7,5 Вт (макс.) |
| Рабочая температура | 32 – 104°F / 0 – 40°C |
| Температура хранения | -4 – 140°F / -20 – 60°C |
| Относительная влажность | 20–90 % RH (без конденсации) |
5. Органы управления и функции

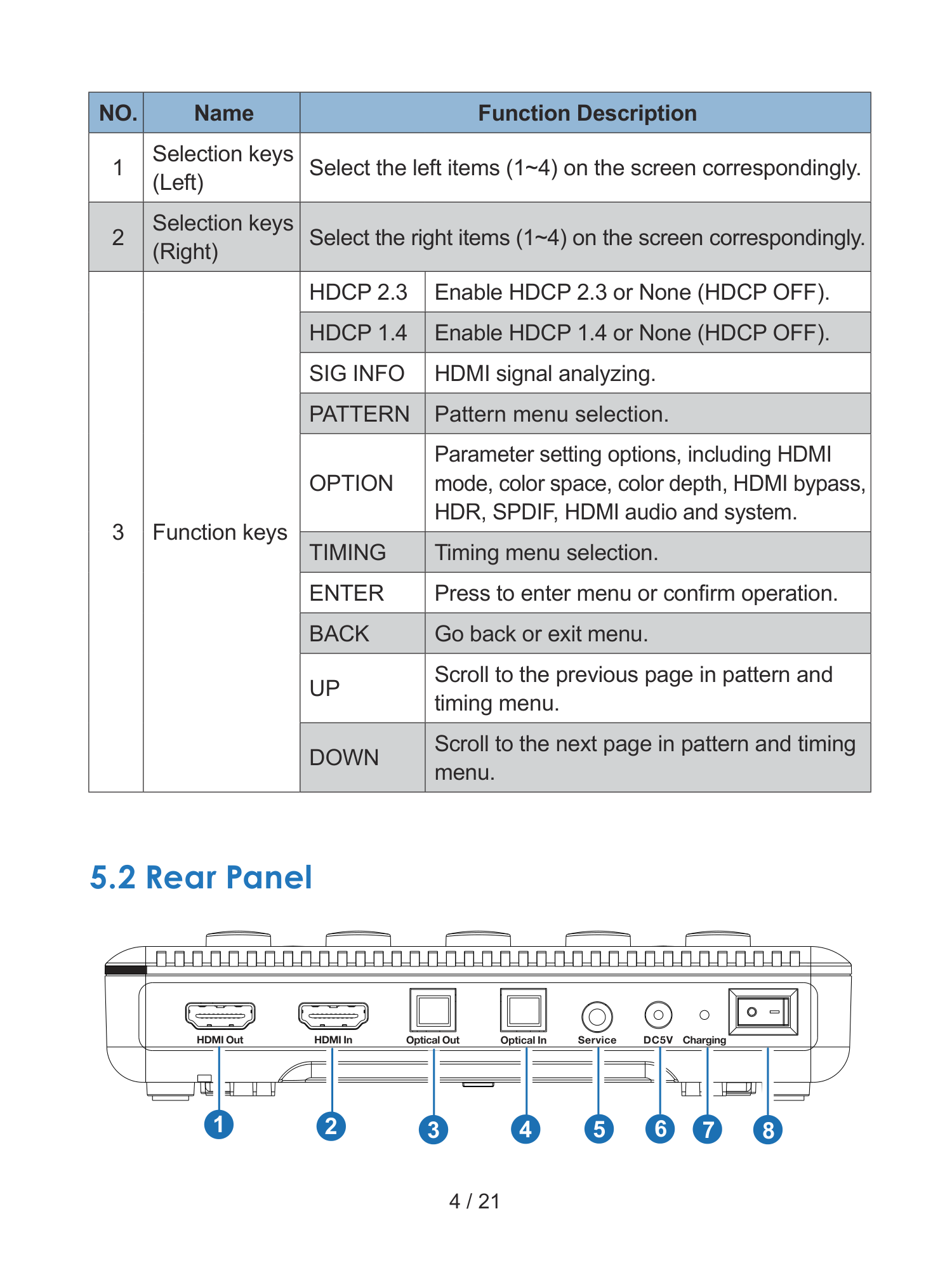

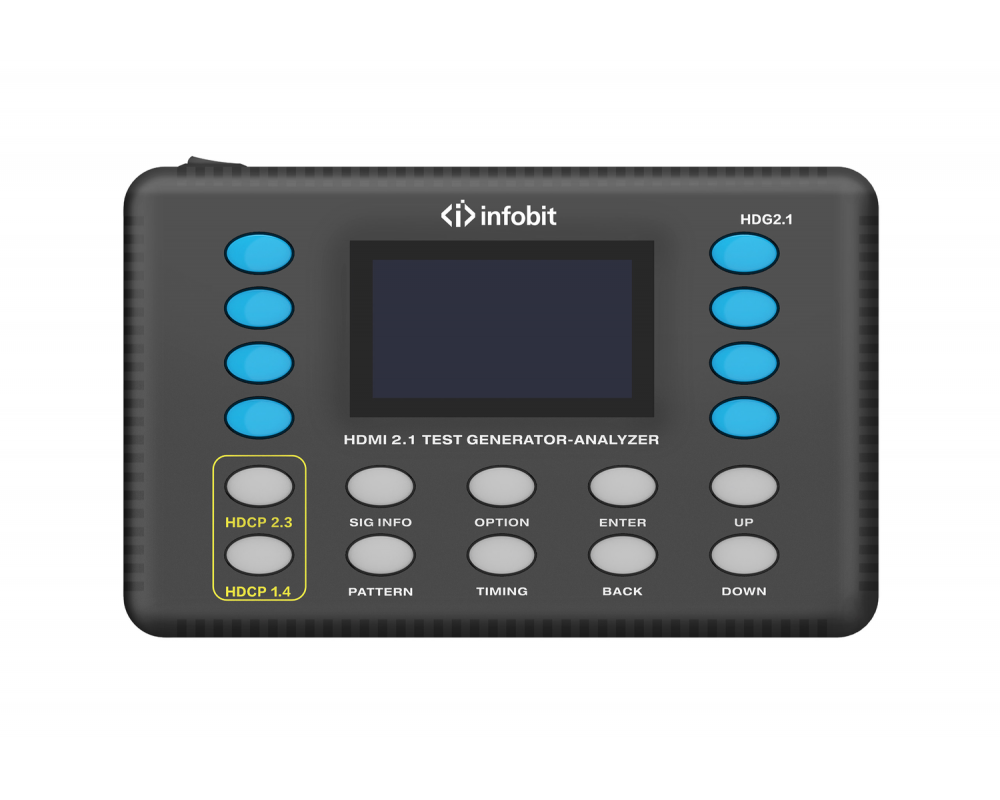

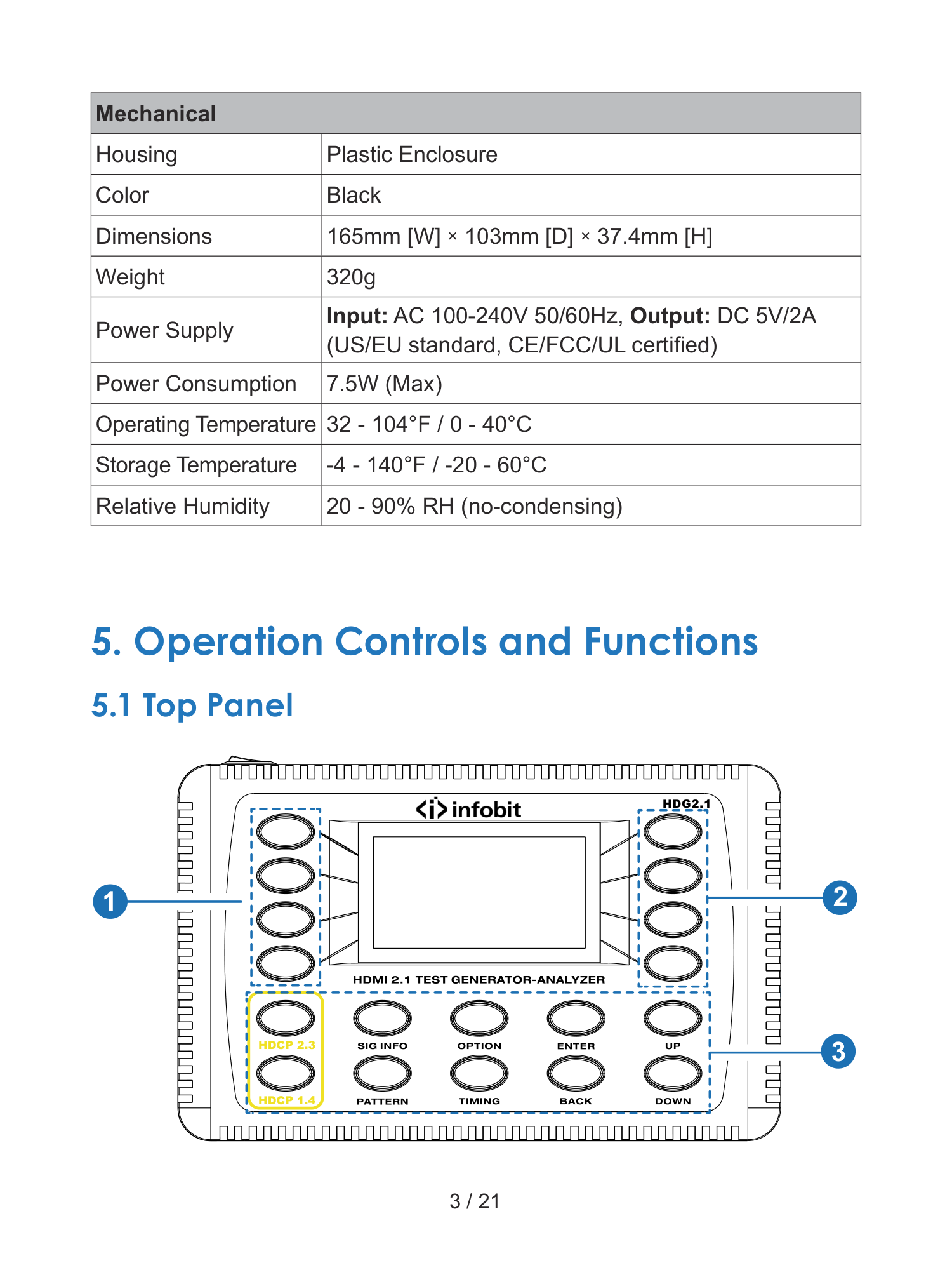

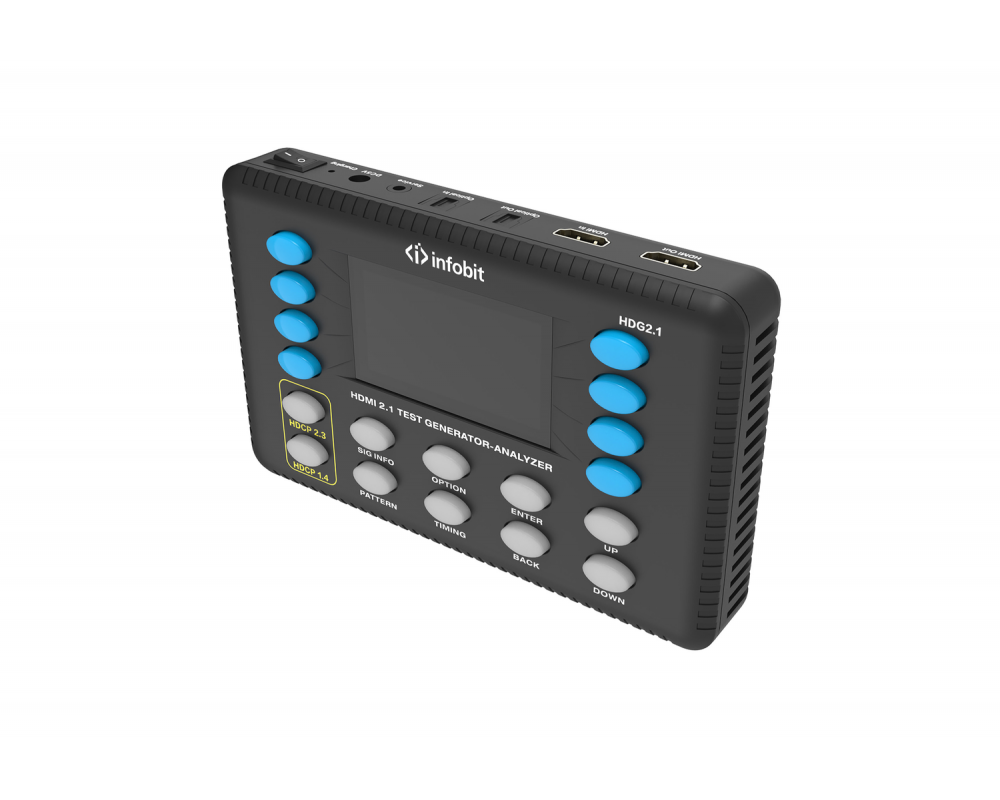

5.1. Верхняя панель
| № | Наименование | Описание функции | |
|---|---|---|---|
| 1 | Клавиши выбора слева | Выбор соответствующих пунктов 1–4 в левой части экрана. | |
| 2 | Клавиши выбора справа | Выбор соответствующих пунктов 1–4 в правой части экрана. | |
| 3 | Функциональные клавиши | HDCP 2.3 | Включение HDCP 2.3 или отключение HDCP (None / HDCP OFF). |
| HDCP 1.4 | Включение HDCP 1.4 или отключение HDCP (None / HDCP OFF). | ||
| SIG INFO | Анализ сигнала HDMI. | ||
| PATTERN | Выбор меню тестовых изображений. | ||
| OPTION | Настройка параметров: режим HDMI, цветовое пространство, глубина цвета, сквозная передача HDMI, HDR, SPDIF, аудио HDMI и система. | ||
| TIMING | Выбор меню временных параметров. | ||
| ENTER | Нажмите для входа в меню или подтверждения операции. | ||
| BACK | Возврат назад или выход из меню. | ||
| UP | Переход на предыдущую страницу меню тестовых изображений и временных параметров. | ||
| DOWN | Переход на следующую страницу меню тестовых изображений и временных параметров. | ||

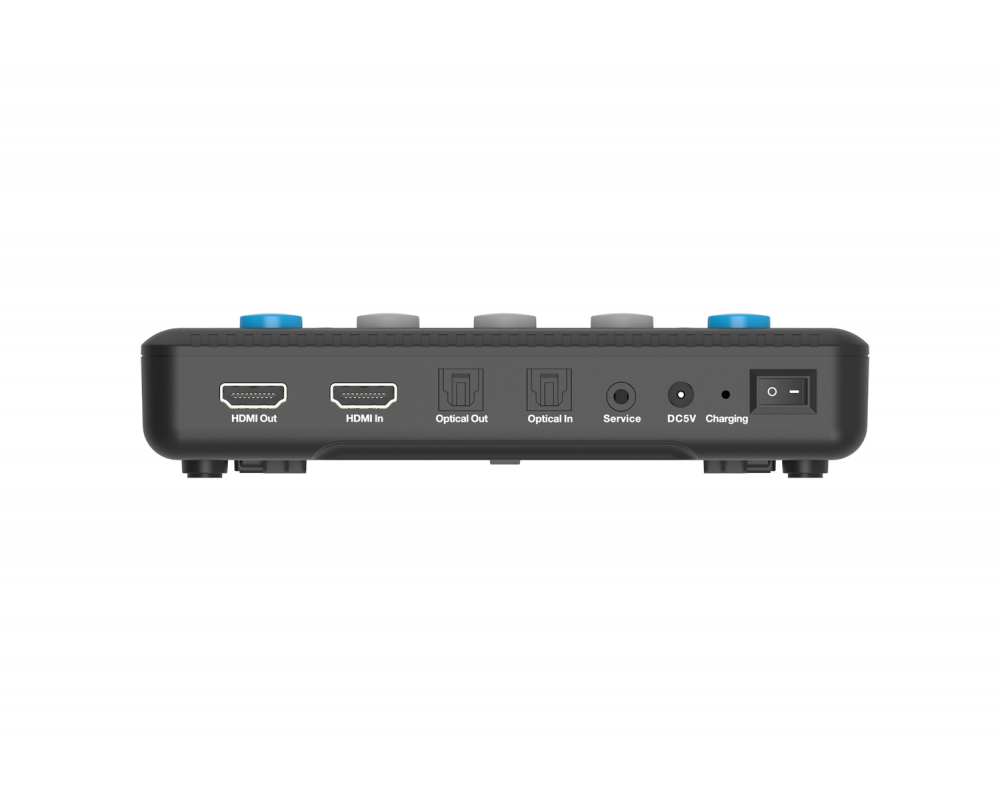

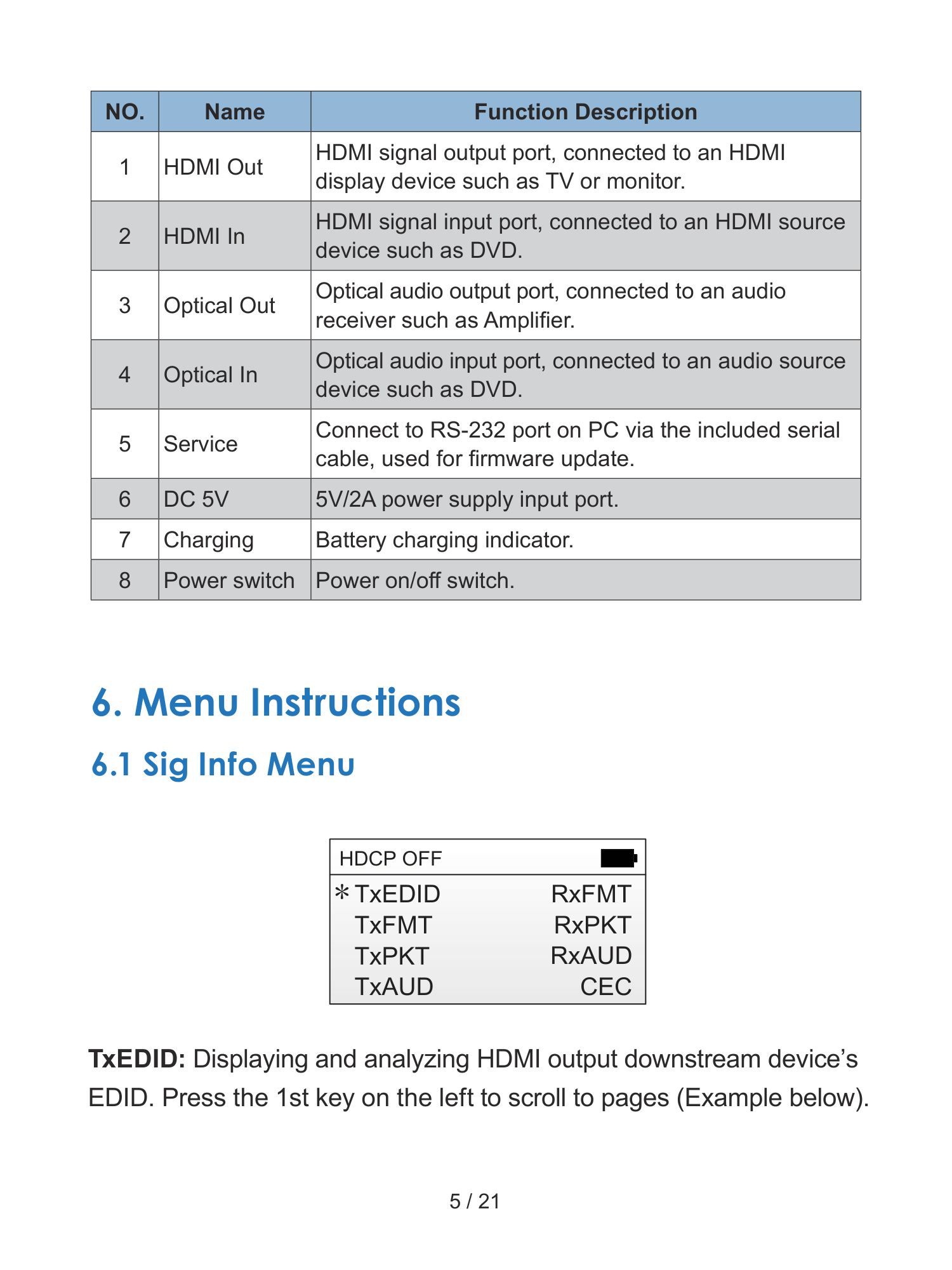

5.2. Задняя панель
| № | Наименование | Описание функции |
|---|---|---|
| 1 | HDMI Out | Выход сигнала HDMI; подключается к устройству отображения HDMI, например телевизору или монитору. |
| 2 | HDMI In | Вход сигнала HDMI; подключается к устройству-источнику HDMI, например DVD. |
| 3 | Optical Out | Оптический аудиовыход; подключается к аудиоприёмнику, например усилителю. |
| 4 | Optical In | Оптический аудиовход; подключается к аудиоисточнику, например DVD. |
| 5 | Service | Подключение к порту RS-232 ПК с помощью комплектного последовательного кабеля; используется для обновления прошивки. |
| 6 | DC 5V | Вход питания 5 В / 2 А. |
| 7 | Charging | Индикатор зарядки батареи. |
| 8 | Выключатель питания | Включение и выключение питания. |
6. Инструкции по работе с меню
6.1. Меню Sig Info

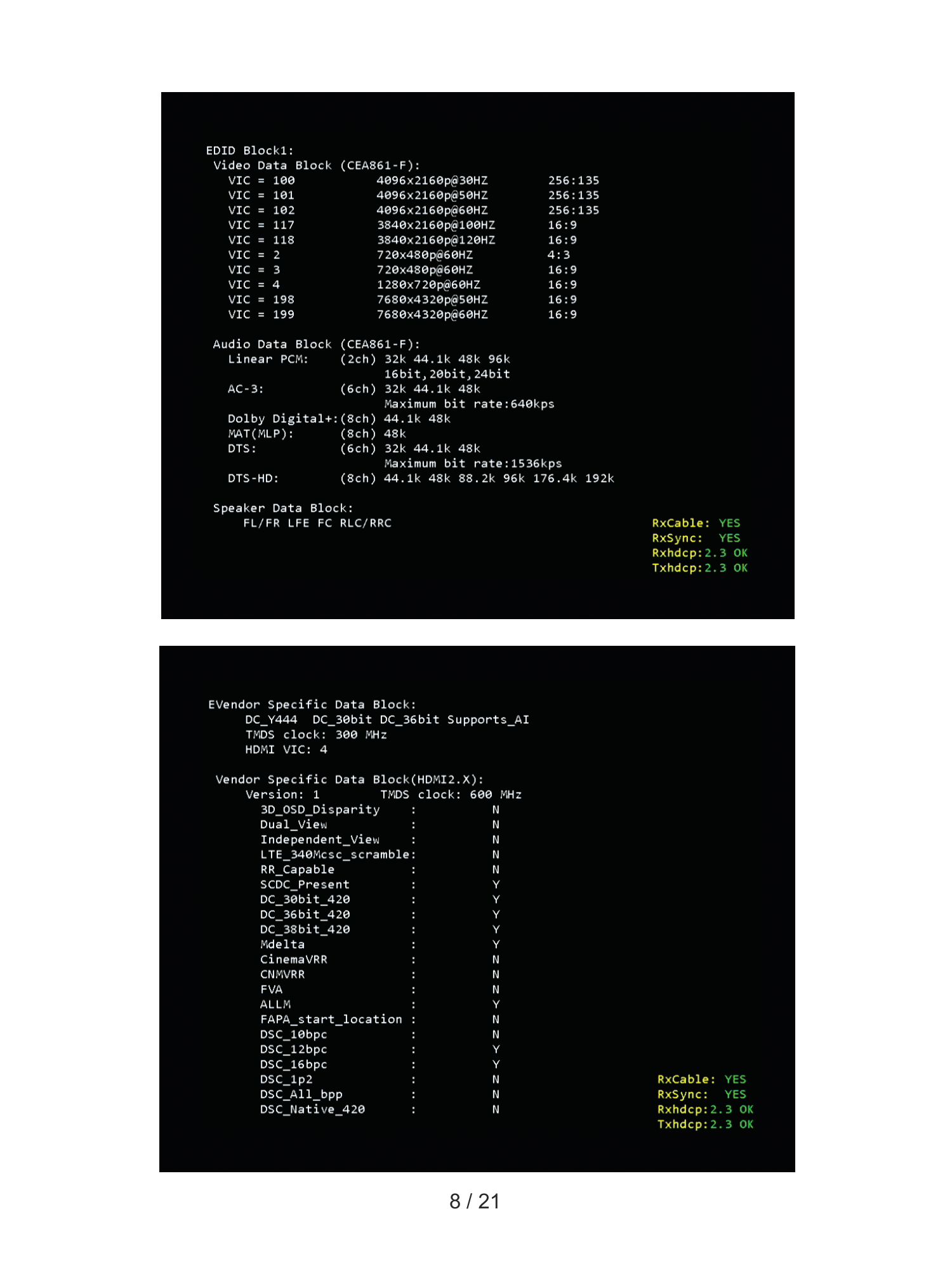

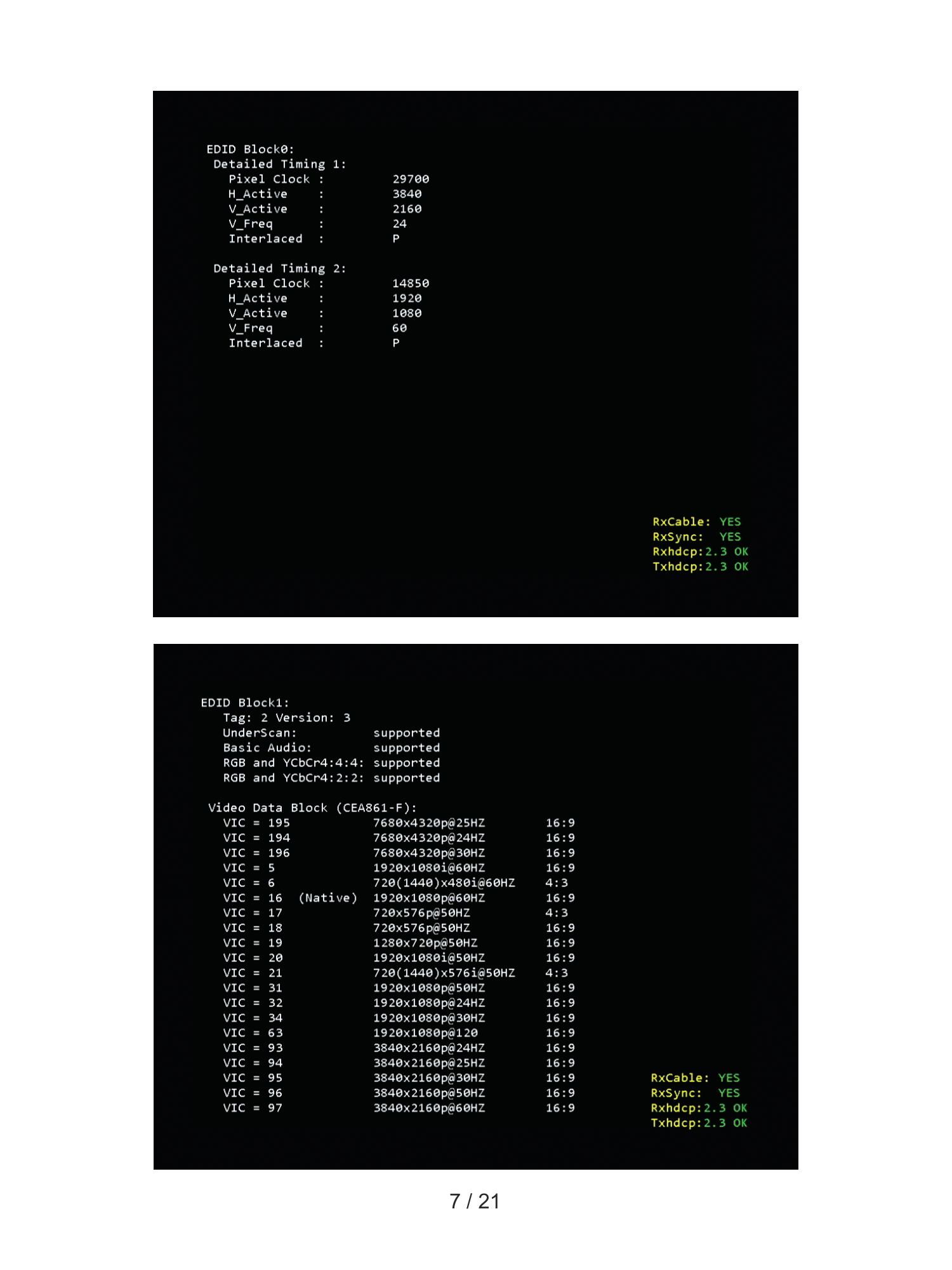

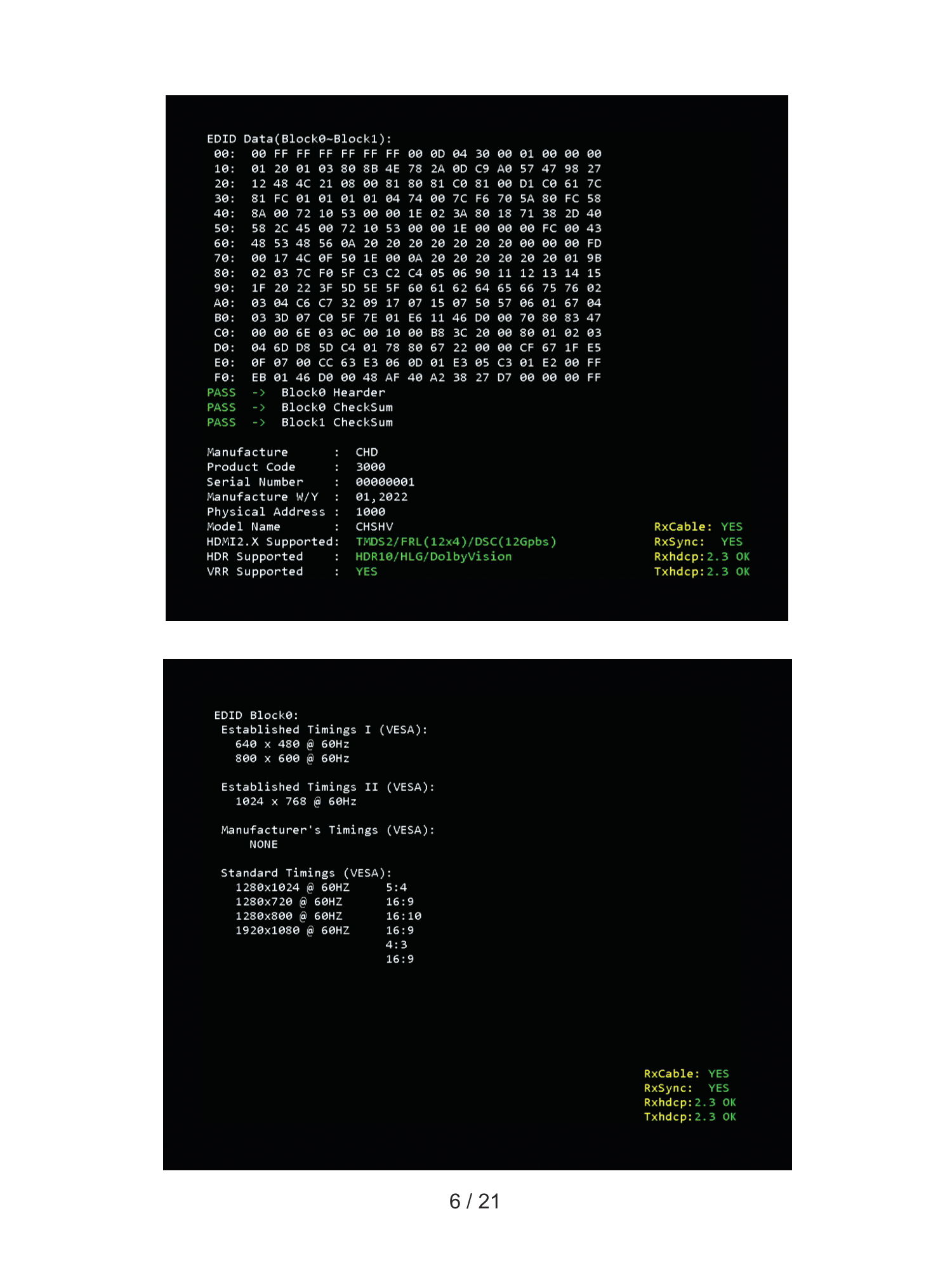

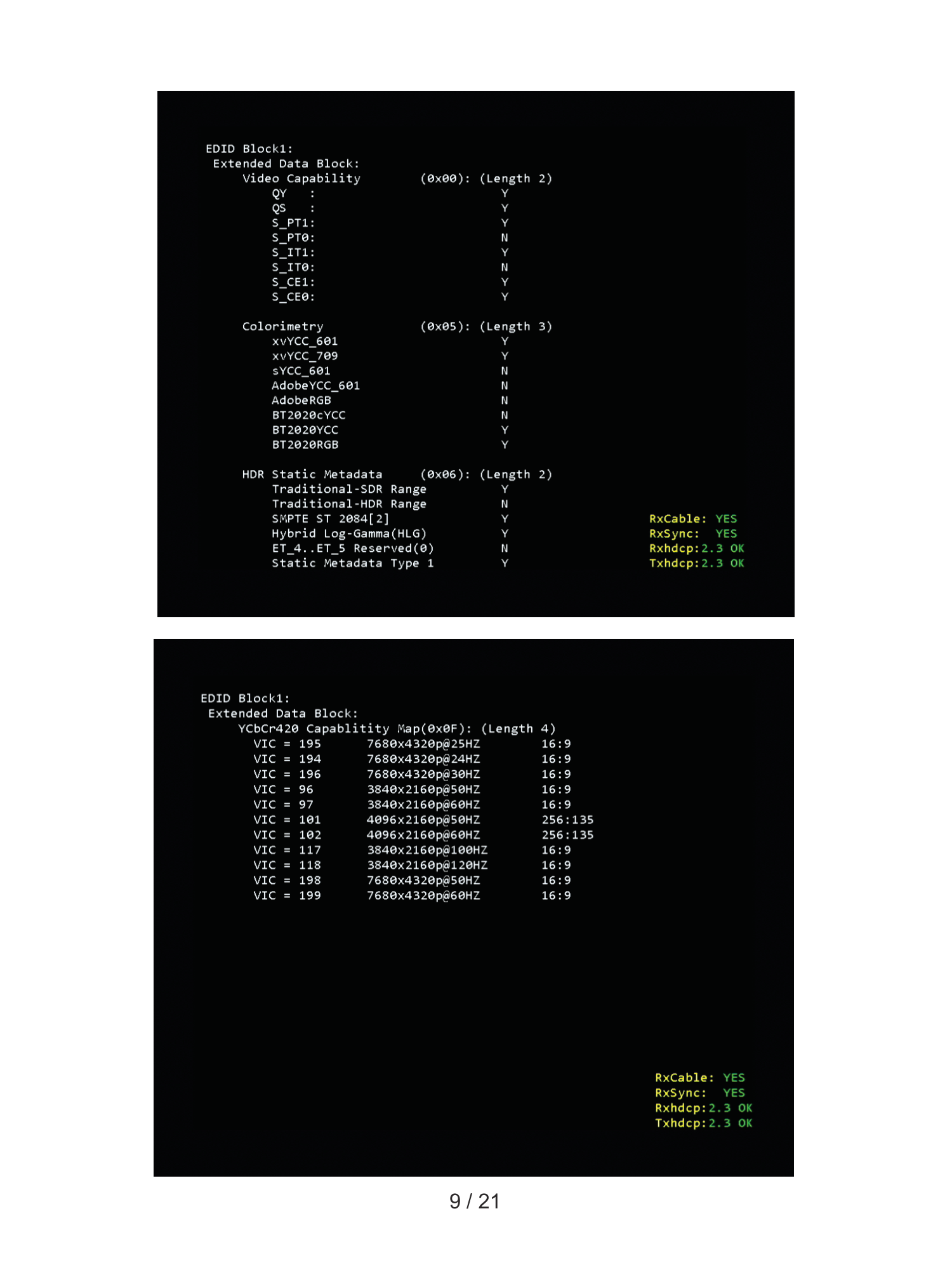

TxEDID: отображение и анализ EDID устройства, подключённого далее по цепи к выходу HDMI. Для перелистывания страниц нажимайте первую клавишу слева. Ниже приведён пример.
Обозначения на примерах экранов EDID: PASS — проверка пройдена; Header — заголовок; CheckSum — контрольная сумма; Manufacture — производитель; Product Code — код изделия; Serial Number — серийный номер; Manufacture W/Y — неделя и год изготовления; Physical Address — физический адрес; Model Name — название модели; Supported — поддерживается; YES / Y — да; NO / N — нет; Established Timings — установленные видеорежимы; Manufacturer’s Timings — видеорежимы производителя; Standard Timings — стандартные видеорежимы; Preferred Timing — предпочтительный видеорежим; Video / Audio Data Block — блок видеоданных / аудиоданных; Speaker Allocation — распределение акустических каналов; Vendor Specific Data Block — блок данных производителя; Extended Data Block — расширенный блок данных; Colorimetry — колориметрия; HDR Static Metadata — статические метаданные HDR; Traditional-SDR Range — традиционный диапазон SDR; Traditional-HDR Range — традиционный диапазон HDR; Hybrid Log-Gamma — гибридная логарифмическая гамма; Reserved — зарезервировано; Capability Map — карта возможностей. Приведённые экраны сохраняют исходные данные примера из руководства.

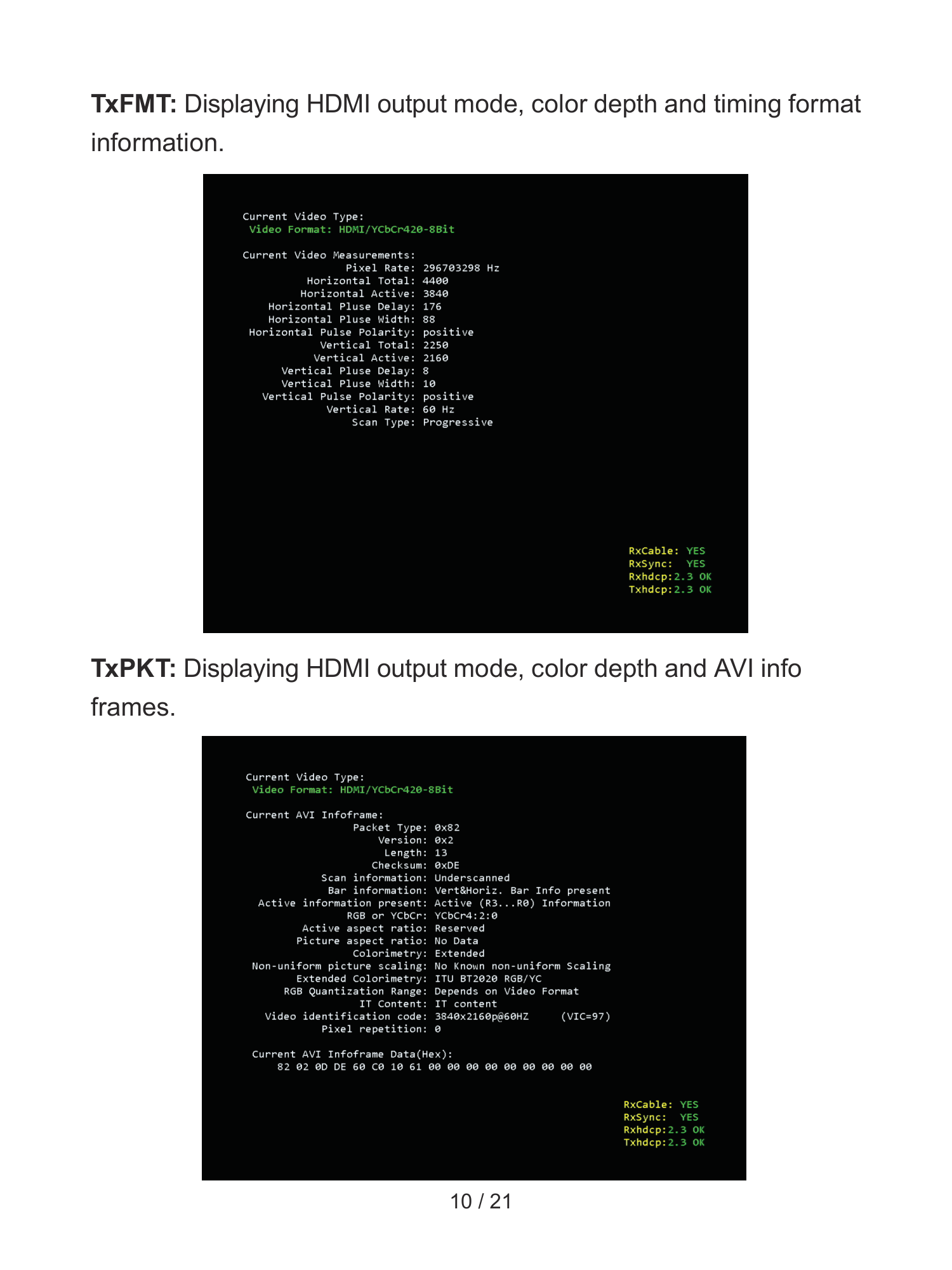

TxFMT: отображение режима выхода HDMI, глубины цвета и информации о формате временных параметров.
TxPKT: отображение режима выхода HDMI, глубины цвета и информационных кадров AVI.

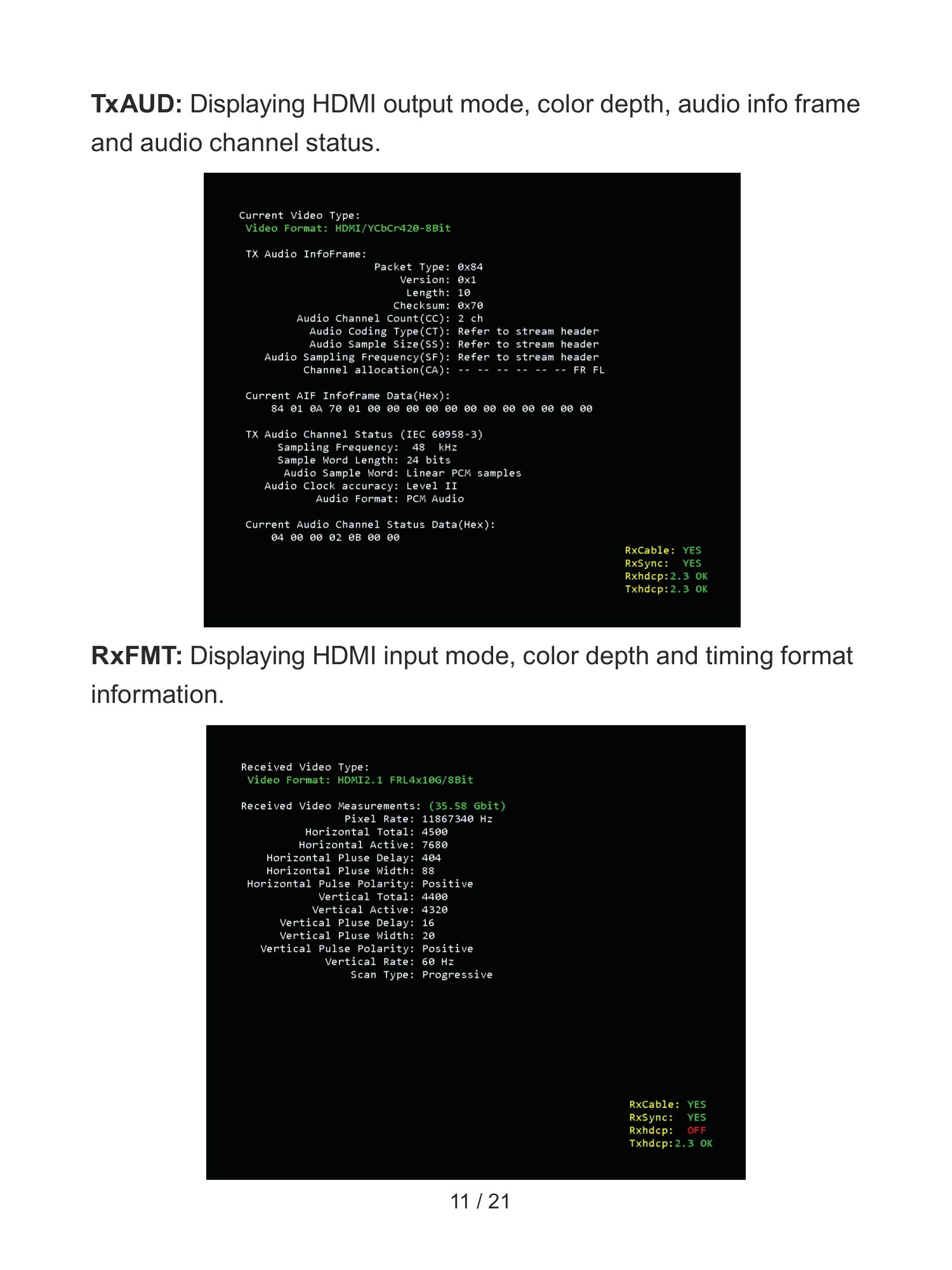

TxAUD: отображение режима выхода HDMI, глубины цвета, информационного аудиокадра и состояния аудиоканала.
RxFMT: отображение режима входа HDMI, глубины цвета и информации о формате временных параметров.

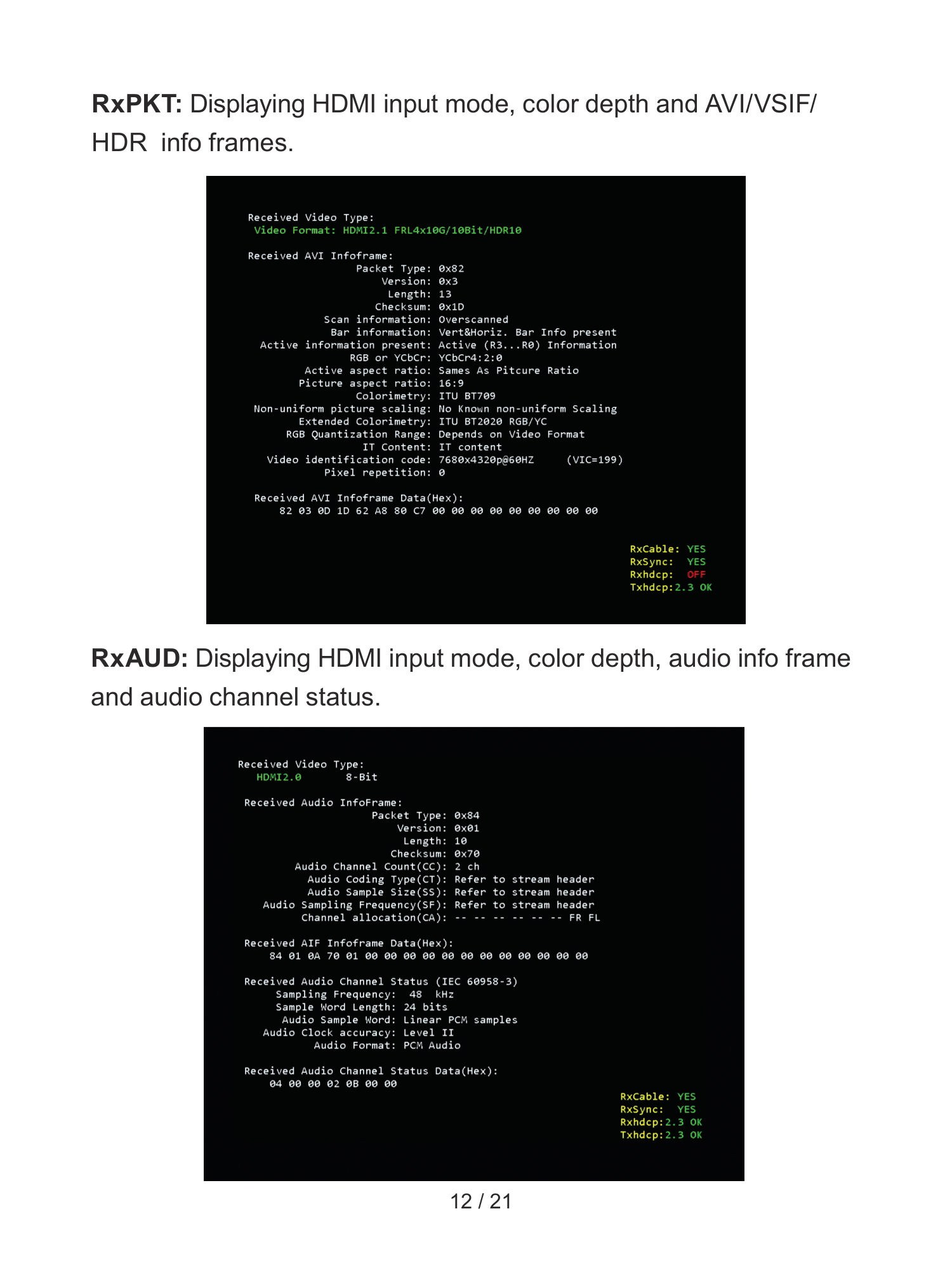

RxPKT: отображение режима входа HDMI, глубины цвета и информационных кадров AVI/VSIF/HDR.
RxAUD: отображение режима входа HDMI, глубины цвета, информационного аудиокадра и состояния аудиоканала.

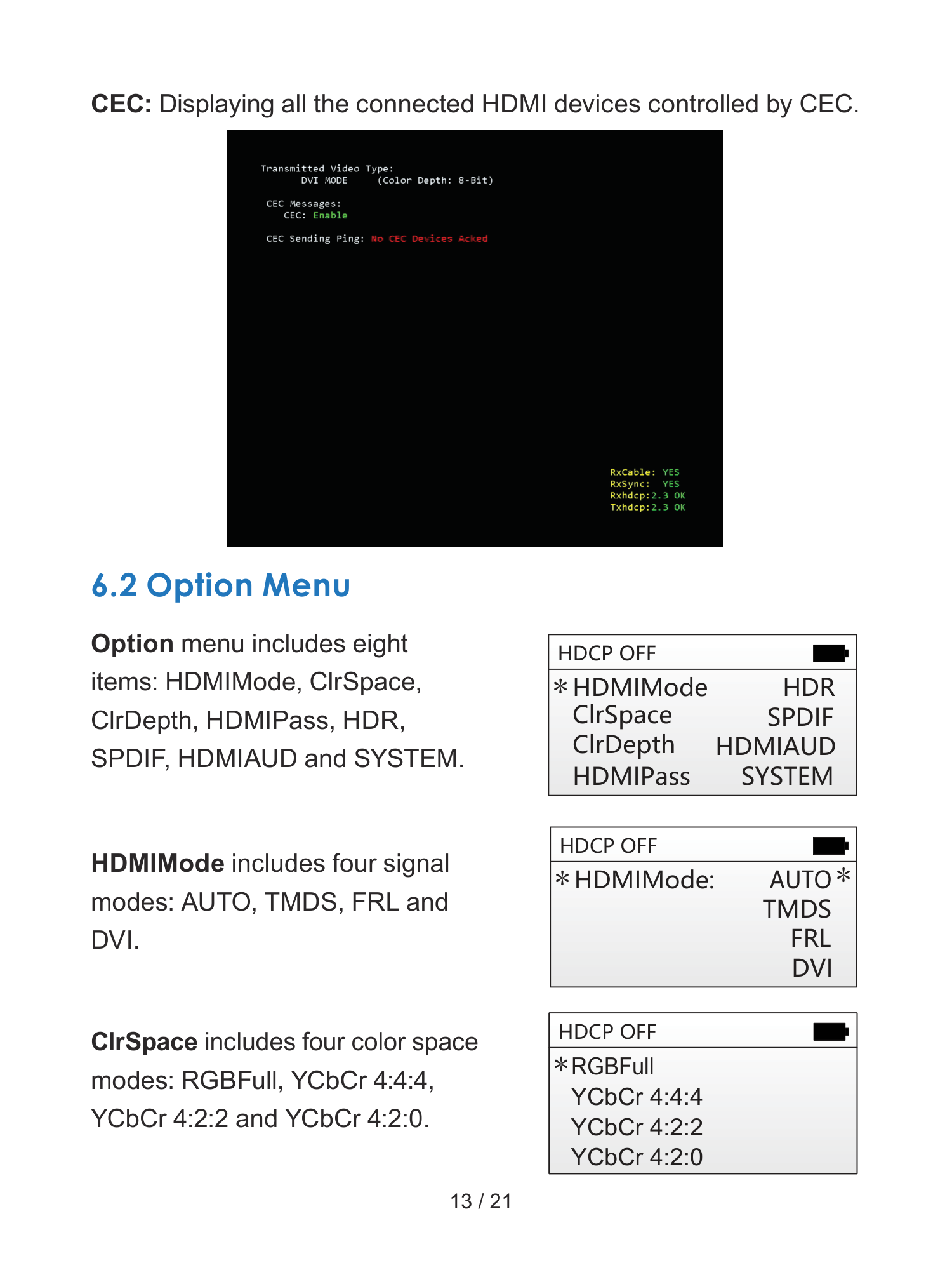

CEC: отображение всех подключённых устройств HDMI, управляемых по CEC.
6.2. Меню Option
Меню Option включает восемь пунктов: HDMIMode, ClrSpace, ClrDepth, HDMIPass, HDR, SPDIF, HDMIAUD и SYSTEM.
HDMIMode включает четыре режима сигнала: AUTO, TMDS, FRL и DVI.
ClrSpace включает четыре режима цветового пространства: RGBFull, YCbCr 4:4:4, YCbCr 4:2:2 и YCbCr 4:2:0.

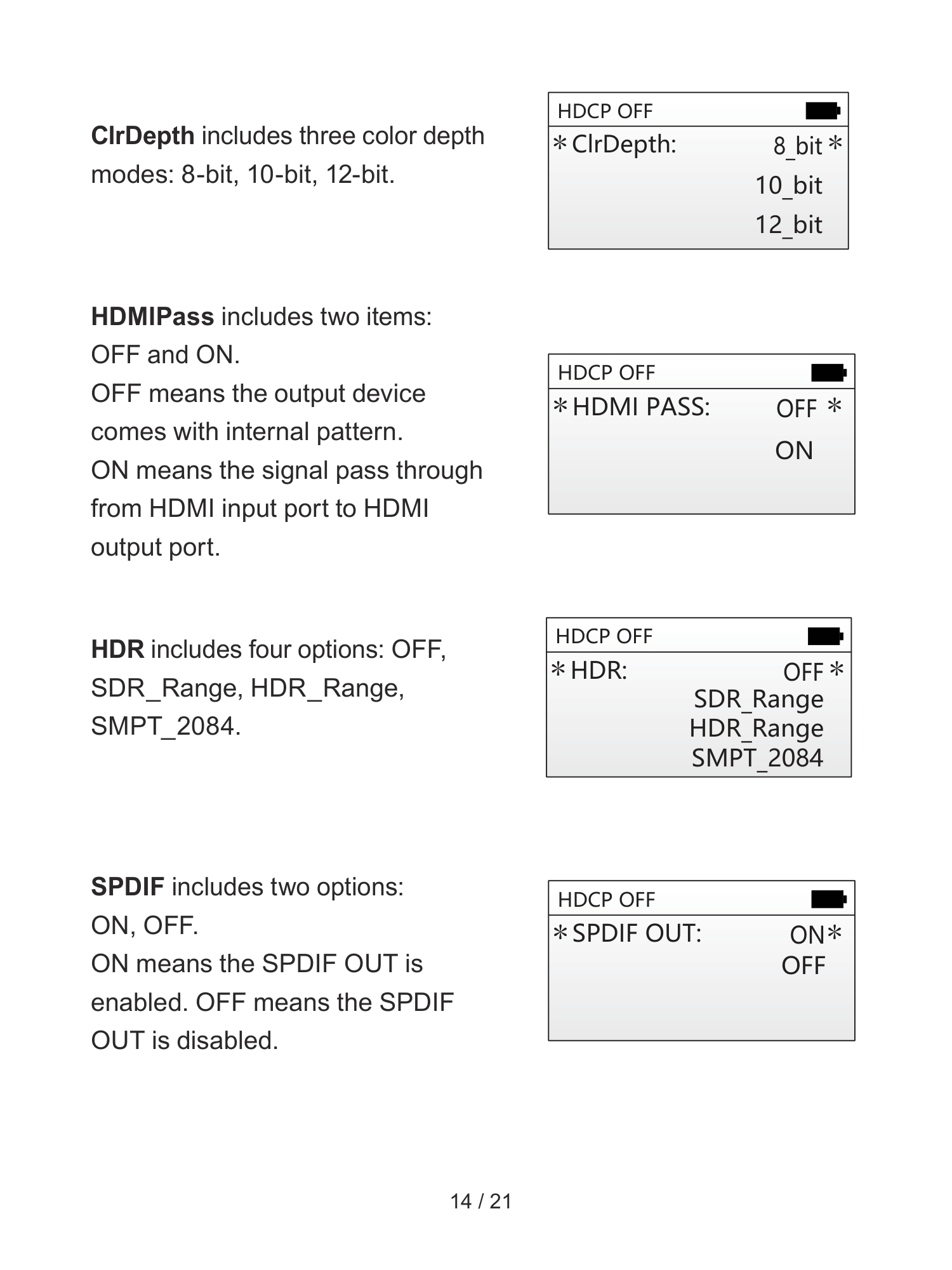

ClrDepth включает три режима глубины цвета: 8 бит, 10 бит, 12 бит.
HDMIPass включает два пункта: OFF и ON. OFF означает, что на выход выдаётся внутреннее тестовое изображение устройства. ON означает сквозную передачу сигнала со входа HDMI на выход HDMI.
HDR включает четыре варианта: OFF, SDR_Range, HDR_Range, SMPT_2084.
SPDIF включает два варианта: ON и OFF. ON означает, что выход SPDIF OUT включён. OFF означает, что выход SPDIF OUT отключён.

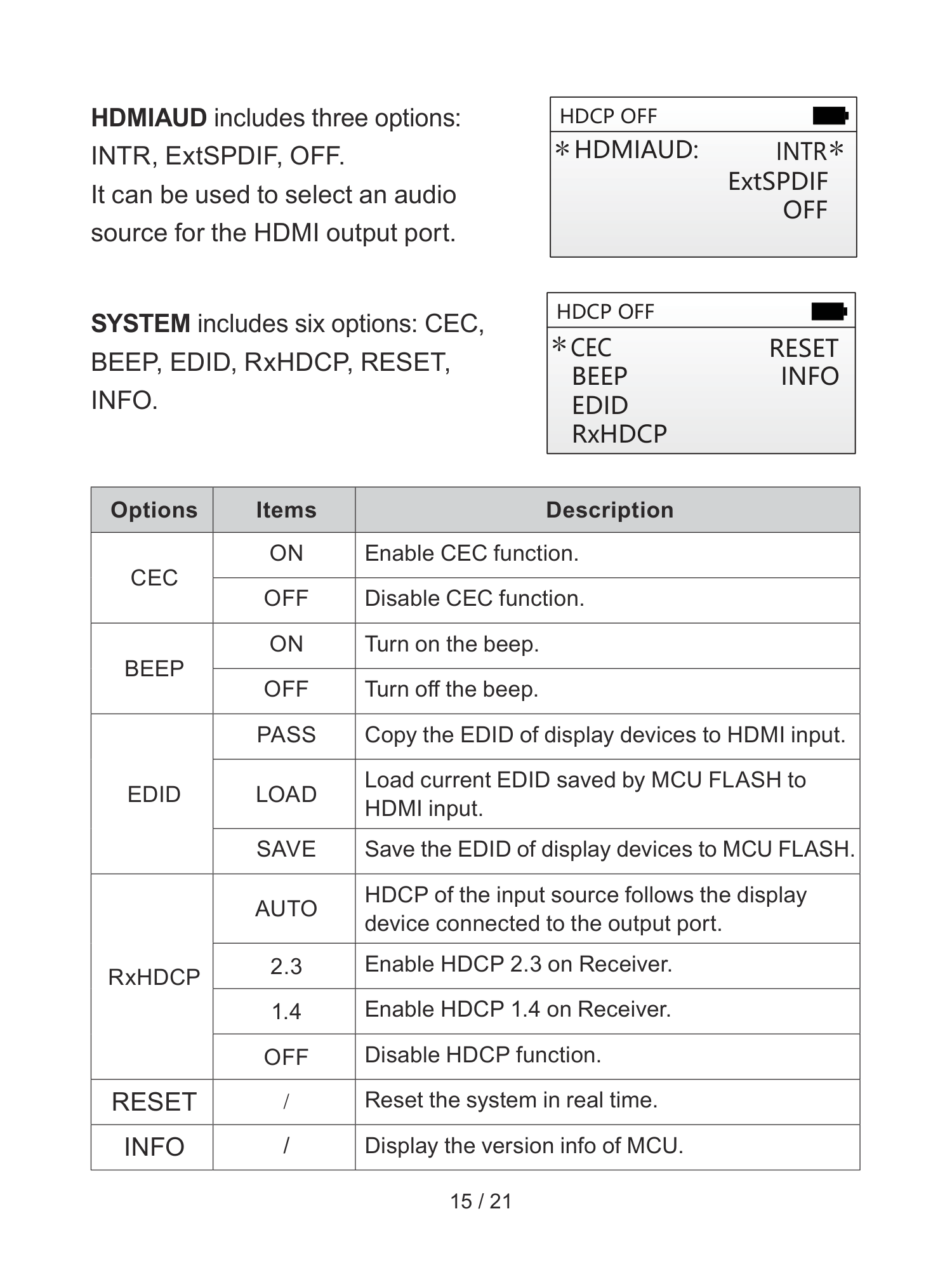

HDMIAUD включает три варианта: INTR, ExtSPDIF, OFF. Пункт используется для выбора аудиоисточника для выхода HDMI.
SYSTEM включает шесть пунктов: CEC, BEEP, EDID, RxHDCP, RESET, INFO.
| Параметр | Значение | Описание |
|---|---|---|
| CEC | ON | Включить функцию CEC. |
| OFF | Отключить функцию CEC. | |
| BEEP | ON | Включить звуковой сигнал. |
| OFF | Отключить звуковой сигнал. | |
| EDID | PASS | Копировать EDID устройств отображения на вход HDMI. |
| LOAD | Загрузить текущий EDID, сохранённый во флеш-памяти MCU, на вход HDMI. | |
| SAVE | Сохранить EDID устройств отображения во флеш-память MCU. | |
| RxHDCP | AUTO | HDCP входного источника следует устройству отображения, подключённому к выходному порту. |
| 2.3 | Включить HDCP 2.3 на приёмнике. | |
| 1.4 | Включить HDCP 1.4 на приёмнике. | |
| OFF | Отключить функцию HDCP. | |
| RESET | / | Немедленно сбросить систему. |
| INFO | / | Показать информацию о версии MCU. |

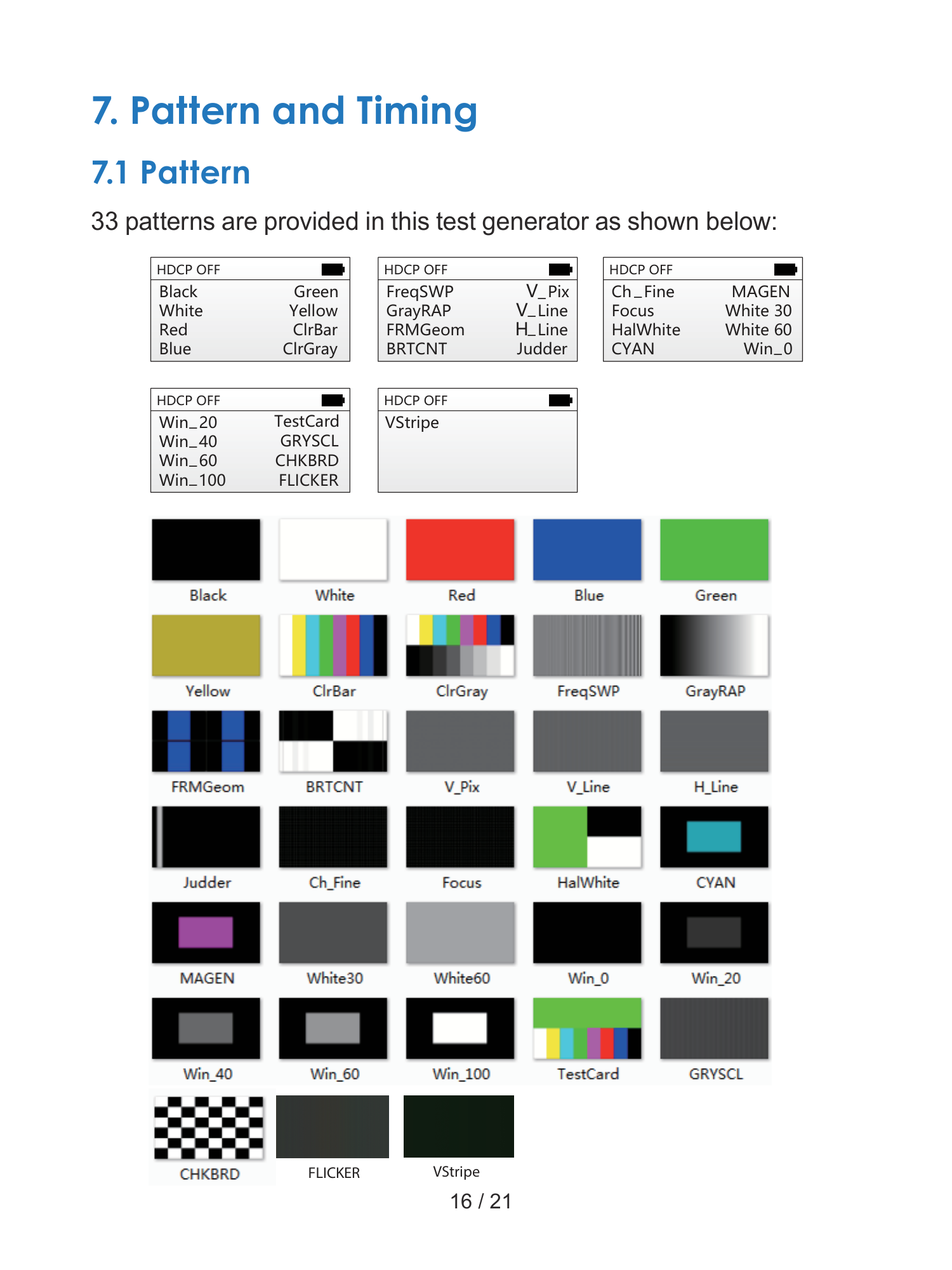

7. Тестовые изображения и временные параметры
7.1. Тестовые изображения
Генератор предоставляет 33 тестовых изображения, показанных ниже.
Названия пунктов меню сохранены: Black, White, Red, Blue, Green, Yellow, ClrBar, ClrGray, FreqSWP, GrayRAP, FRMGeom, BRTCNT, V_Pix, V_Line, H_Line, Judder, Ch_Fine, Focus, HalWhite, CYAN, MAGEN, White 30, White 60, Win_0, Win_20, Win_40, Win_60, Win_100, TestCard, GRYSCL, CHKBRD, FLICKER, VStripe.

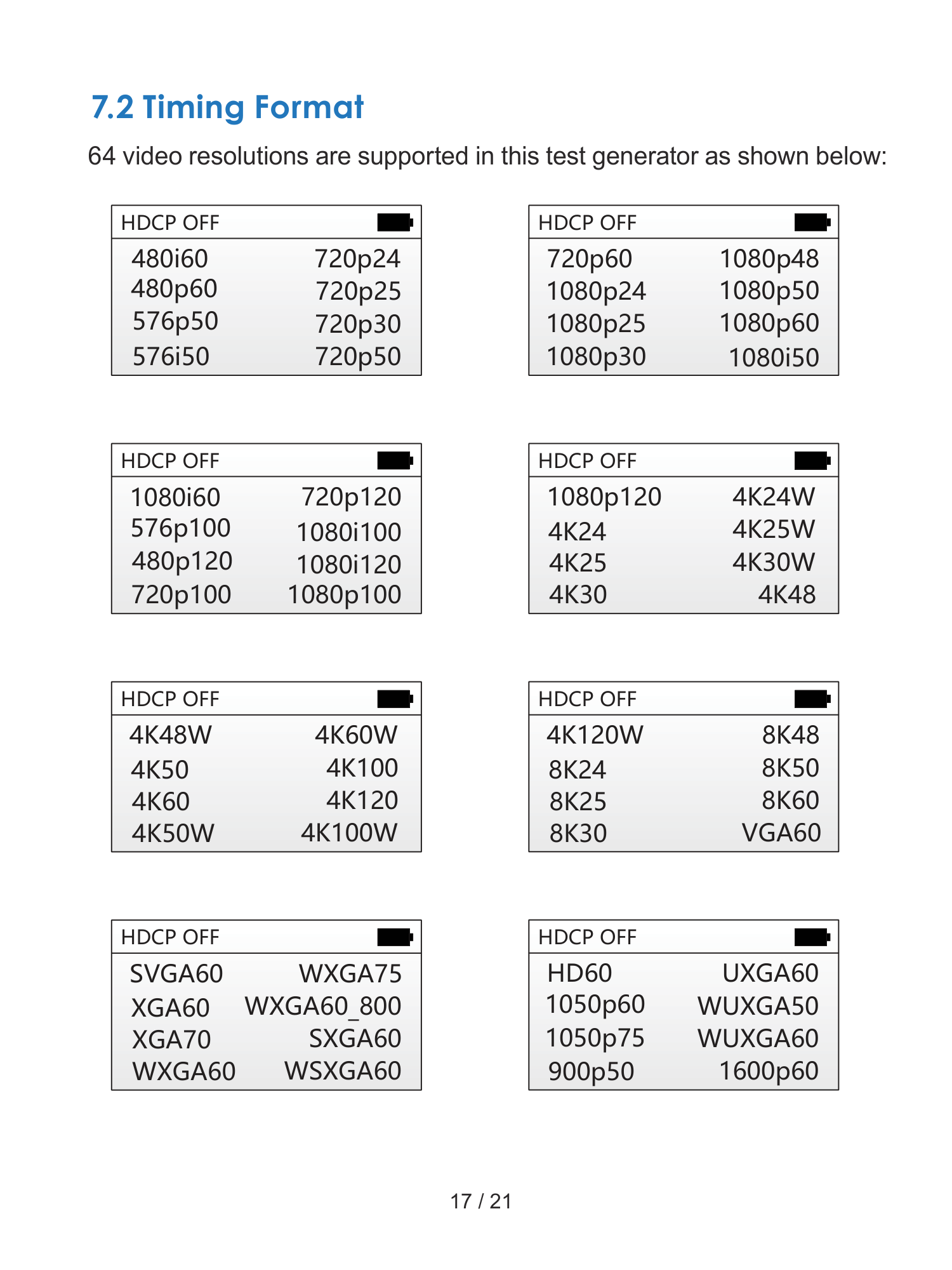

7.2. Формат временных параметров
Генератор поддерживает 64 разрешения видео, показанных ниже.

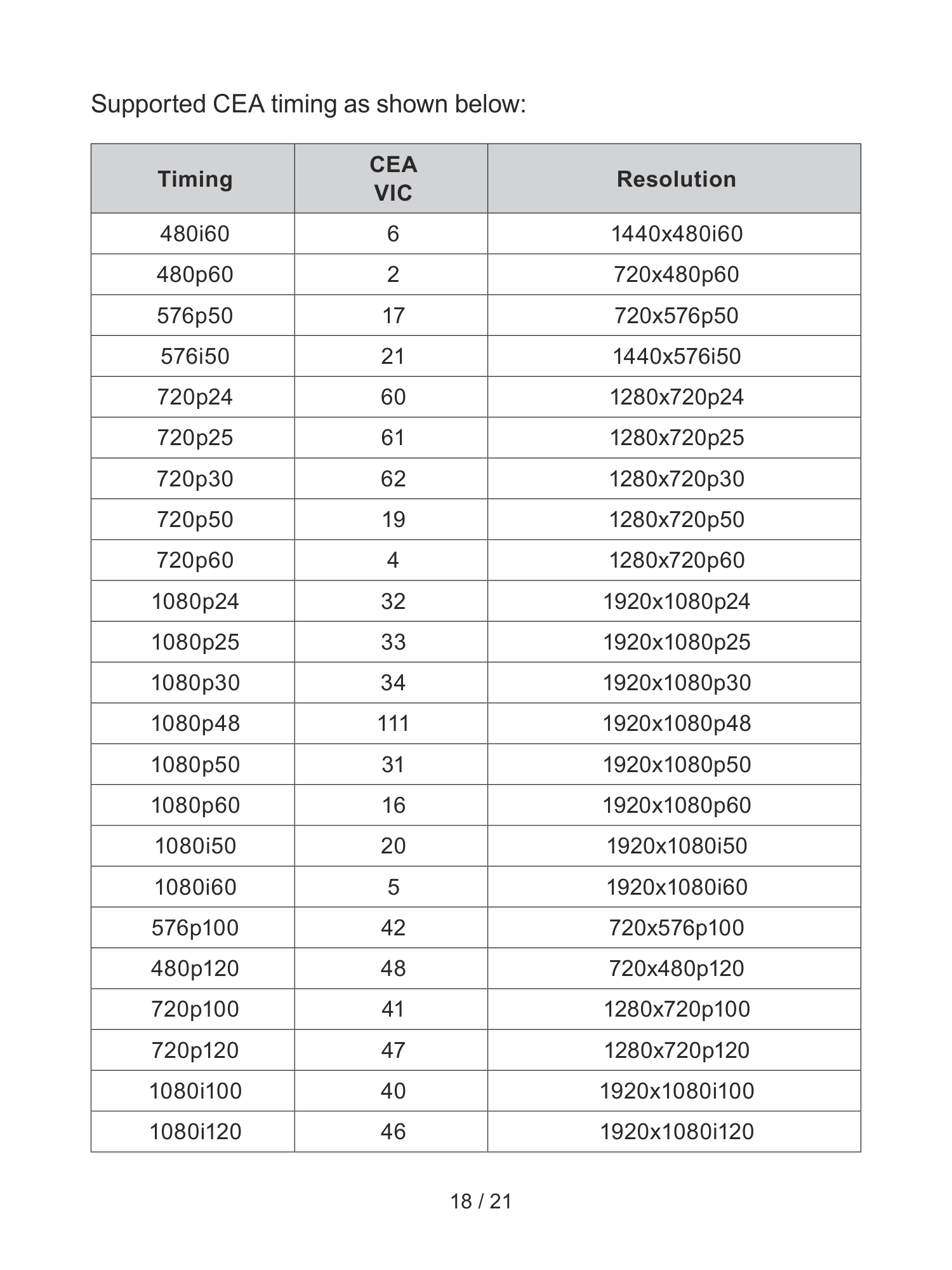

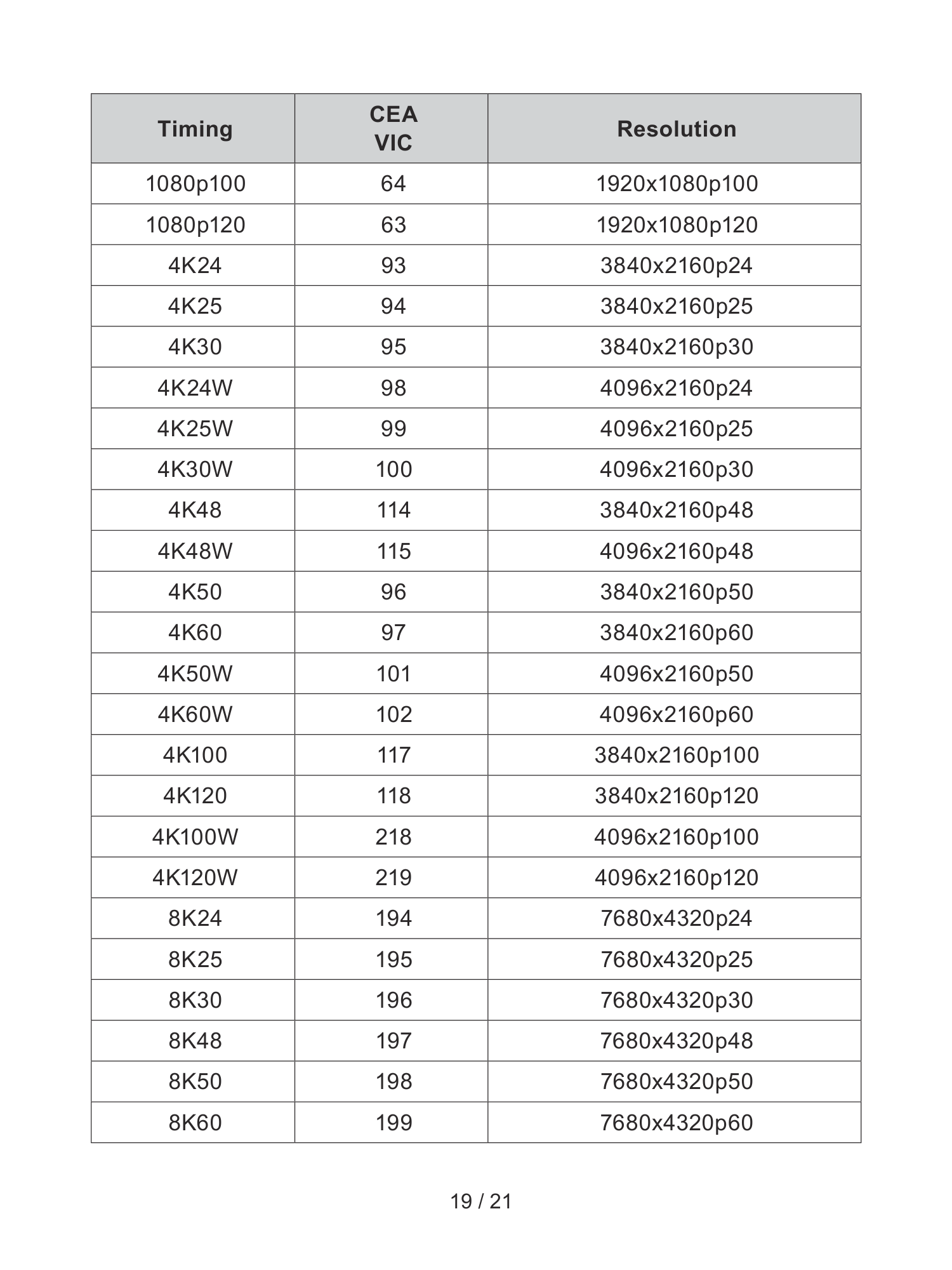

Поддерживаемые видеорежимы CEA
| Видеорежим | CEA VIC | Разрешение |
|---|---|---|
| 480i60 | 6 | 1440x480i60 |
| 480p60 | 2 | 720x480p60 |
| 576p50 | 17 | 720x576p50 |
| 576i50 | 21 | 1440x576i50 |
| 720p24 | 60 | 1280x720p24 |
| 720p25 | 61 | 1280x720p25 |
| 720p30 | 62 | 1280x720p30 |
| 720p50 | 19 | 1280x720p50 |
| 720p60 | 4 | 1280x720p60 |
| 1080p24 | 32 | 1920x1080p24 |
| 1080p25 | 33 | 1920x1080p25 |
| 1080p30 | 34 | 1920x1080p30 |
| 1080p48 | 111 | 1920x1080p48 |
| 1080p50 | 31 | 1920x1080p50 |
| 1080p60 | 16 | 1920x1080p60 |
| 1080i50 | 20 | 1920x1080i50 |
| 1080i60 | 5 | 1920x1080i60 |
| 576p100 | 42 | 720x576p100 |
| 480p120 | 48 | 720x480p120 |
| 720p100 | 41 | 1280x720p100 |
| 720p120 | 47 | 1280x720p120 |
| 1080i100 | 40 | 1920x1080i100 |
| 1080i120 | 46 | 1920x1080i120 |
| 1080p100 | 64 | 1920x1080p100 |
| 1080p120 | 63 | 1920x1080p120 |
| 4K24 | 93 | 3840x2160p24 |
| 4K25 | 94 | 3840x2160p25 |
| 4K30 | 95 | 3840x2160p30 |
| 4K24W | 98 | 4096x2160p24 |
| 4K25W | 99 | 4096x2160p25 |
| 4K30W | 100 | 4096x2160p30 |
| 4K48 | 114 | 3840x2160p48 |
| 4K48W | 115 | 4096x2160p48 |
| 4K50 | 96 | 3840x2160p50 |
| 4K60 | 97 | 3840x2160p60 |
| 4K50W | 101 | 4096x2160p50 |
| 4K60W | 102 | 4096x2160p60 |
| 4K100 | 117 | 3840x2160p100 |
| 4K120 | 118 | 3840x2160p120 |
| 4K100W | 218 | 4096x2160p100 |
| 4K120W | 219 | 4096x2160p120 |
| 8K24 | 194 | 7680x4320p24 |
| 8K25 | 195 | 7680x4320p25 |
| 8K30 | 196 | 7680x4320p30 |
| 8K48 | 197 | 7680x4320p48 |
| 8K50 | 198 | 7680x4320p50 |
| 8K60 | 199 | 7680x4320p60 |

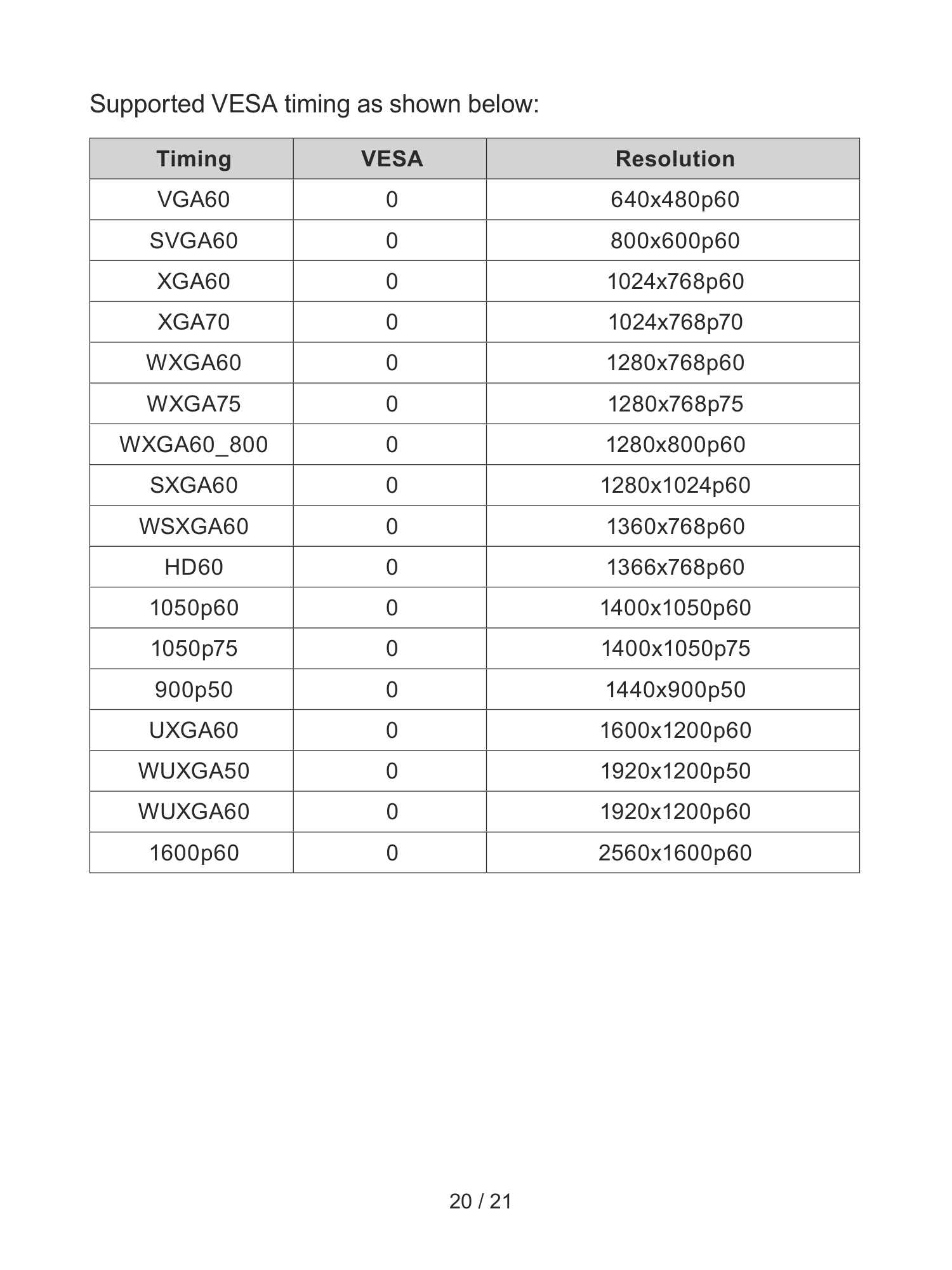

Поддерживаемые видеорежимы VESA
| Видеорежим | VESA | Разрешение |
|---|---|---|
| VGA60 | 0 | 640x480p60 |
| SVGA60 | 0 | 800x600p60 |
| XGA60 | 0 | 1024x768p60 |
| XGA70 | 0 | 1024x768p70 |
| WXGA60 | 0 | 1280x768p60 |
| WXGA75 | 0 | 1280x768p75 |
| WXGA60_800 | 0 | 1280x800p60 |
| SXGA60 | 0 | 1280x1024p60 |
| WSXGA60 | 0 | 1360x768p60 |
| HD60 | 0 | 1366x768p60 |
| 1050p60 | 0 | 1400x1050p60 |
| 1050p75 | 0 | 1400x1050p75 |
| 900p50 | 0 | 1440x900p50 |
| UXGA60 | 0 | 1600x1200p60 |
| WUXGA50 | 0 | 1920x1200p50 |
| WUXGA60 | 0 | 1920x1200p60 |
| 1600p60 | 0 | 2560x1600p60 |

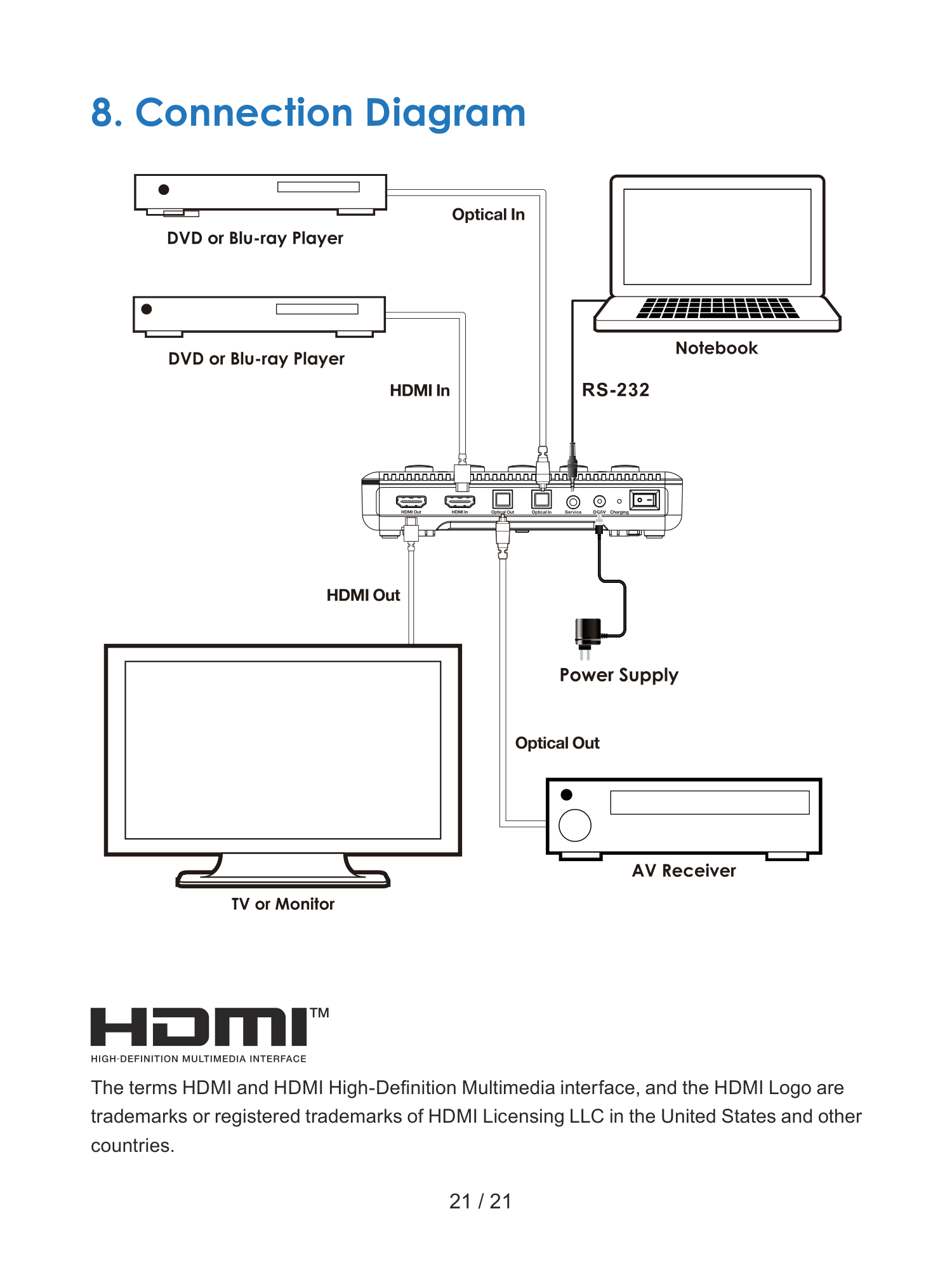

8. Схема подключения
Обозначения разъёмов на схеме: HDMI Out — выход HDMI; HDMI In — вход HDMI; Optical Out — оптический выход; Optical In — оптический вход; Service — сервисный порт; DC 5V — питание 5 В постоянного тока; Charging — зарядка.
Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.
Документы
iTools G8K — руководство пользователя V1.0.pdf — 10.03M, 2024-06-27
