INFOBIT iTools G4K — генератор сигнала HDMI 4K60 и эмулятор дисплея

INFOBIT iTools G4K — генератор сигнала HDMI 4K60 и эмулятор дисплея.

Особенности INFOBIT iTools G4K:

Проверка матричного коммутатора

Работа в качестве генератора сигнала

Работа в качестве эмулятора дисплея

Проверка кабелей

Технические характеристики

Руководство пользователя INFOBIT iTools G4K V1.2

1. Введение в технологию

1.1. Что такое генератор сигнала HDMI и эмулятор?

Генератор и анализатор сигнала HDMI 4K — важный диагностический инструмент, который монтажники, интеграторы и технические специалисты AV используют для поиска неисправностей и проверки трактов HDMI. Он работает как «источник», отправляя тестовые изображения на дисплеи, и как «приёмник» (эмулятор дисплея), проверяя входящие сигналы от видеоисточников, например медиаплееров или ноутбуков.

1.2. Основные диагностические возможности

• Генерация сигнала (режим источника): передача эталонных видеошаблонов и звуковых тонов для проверки способности телевизоров, проекторов и удлинителей работать с определёнными разрешениями, кадровыми частотами и цветовыми пространствами.
• Анализ сигнала (режим приёмника/эмулятора): имитация дисплея для проверки исходных данных, поступающих от устройства-источника. Считываются важные данные, в том числе разрешение, частота обновления, глубина цвета и кадровая частота.
• Управление EDID: чтение, копирование и эмуляция расширенных идентификационных данных дисплея (EDID) для устранения ошибок согласования и связи между несовместимыми устройствами.
• Проверка HDCP: проверка соответствия протоколам шифрования HDCP 1.4 и HDCP 2.2 для диагностики «чёрного экрана», связанного с защитой авторских прав.

1.3. Кому нужен этот инструмент?

• AV-интеграторам и монтажникам: специалистам, оснащаю́щим коммерческие конференц-залы, спортбары, учебные аудитории и домашние кинотеатры высокого класса.
• Специалистам телевещания и прямых мероприятий: командам, обслуживающим крупные светодиодные видеостены, концертные экраны и сложные производственные коммутаторы, где отказ сигнала останавливает всё представление.
• Специалистам контроля качества оборудования и разработчикам: инженерам, создающим новые телевизоры, медиаплееры, AV-ресиверы и кабели HDMI, которым нужно проверять оборудование при предельных нагрузках на соответствие строгим видеостандартам.
• Программистам систем умного дома: специалистам, развёртывающим автоматизированные системы распределения видео по нескольким помещениям, например матрицы HDBaseT или AV-over-IP.
• Выездным группам ИТ-поддержки: корпоративным техническим командам, обслуживающим крупные офисы с разветвлёнными сетями цифровых вывесок и сложными гибридными переговорными комнатами.

1.4. Зачем он нужен?

Пять основных проблем, которые он решает.

1.4.1. Устраняет взаимные обвинения

Когда экран телевизора остаётся чёрным, производитель дисплея обвиняет кабель, производитель кабеля — медиаплеер, а производитель медиаплеера — AV-ресивер.

• Решение: инструмент выступает в роли арбитра. Подавая безупречный сигнал 4K непосредственно в кабель или дисплей, он позволяет установить, какой именно элемент цепи неисправен.

1.4.2. Проверяет оборудование до монтажа

Прокладка сотен футов кабеля HDMI или сетевого кабеля в стенах и потолках требует очень больших трудозатрат.

• Решение: специалисты проверяют кабели и удлинители генератором на стенде до прокладки через гипсокартон, экономя тысячи долларов на напрасных монтажных работах.

1.4.3. Устраняет невидимые ошибки согласования (EDID)

Когда источник, например ноутбук, подключается к дисплею, например проектору, они должны обменяться данными и согласовать разрешение. Если этот обмен не удаётся, появляется чёрный экран, мерцание видео или разрешение снижается до 1080p.

• Решение: анализатор мгновенно считывает скрытый профиль данных дисплея (EDID), показывая специалисту, какие именно разрешения дисплей способен принимать.

1.4.4. Позволяет обойти проблемы защиты авторских прав (HDCP)

Премиальный контент Netflix, Apple TV и проигрывателей Blu-ray зашифрован с помощью HDCP. Если какое-либо устройство AV-системы использует устаревший стандарт шифрования, весь видеопоток отключается.

• Решение: анализатор действует как имитируемый дисплей, проверяя, выдаёт ли источник правильное шифрование HDCP 1.4 или 2.2, и указывая конкретное устройство, вызывающее блокировку защиты.

1.4.5. Калибрует дисплеи для точной цветопередачи

Коммерческие дисплеи и домашние кинотеатры высокого класса требуют точной цветовой калибровки для компенсации освещения помещения и старения панели.

• Решение: генератор выдаёт стандартизованные, математически точные цветовые полосы и градации серого, с помощью которых специалисты по калибровке могут точно настроить яркость, контрастность и цветопередачу телевизора.

2. Введение в изделие

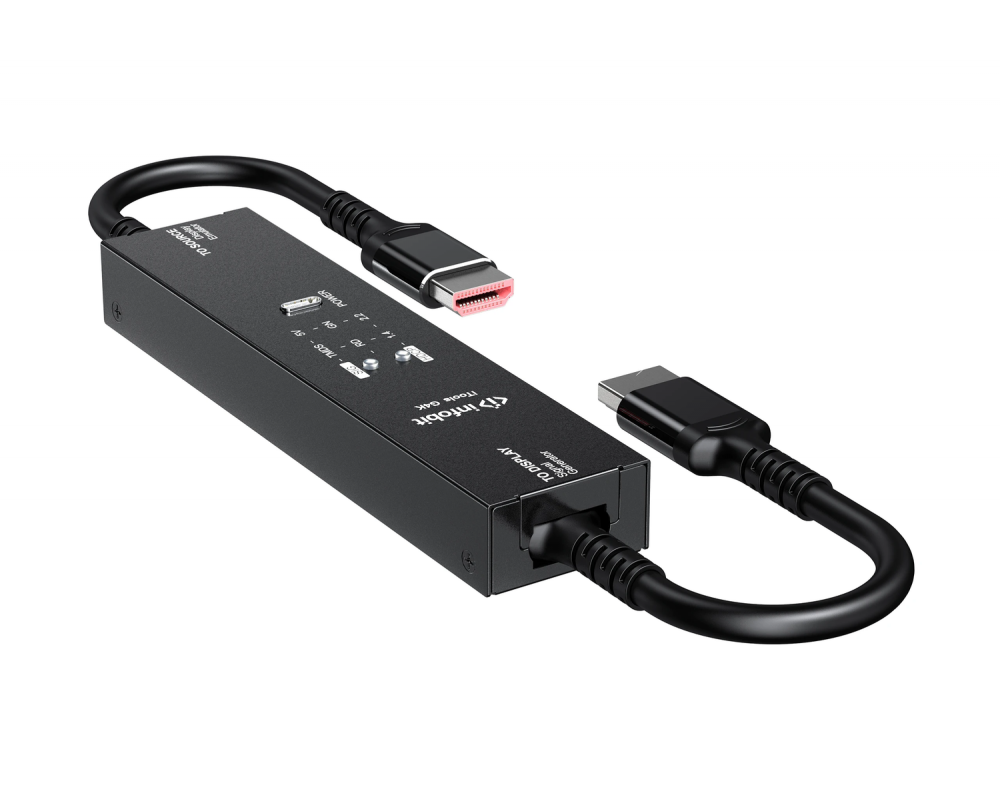

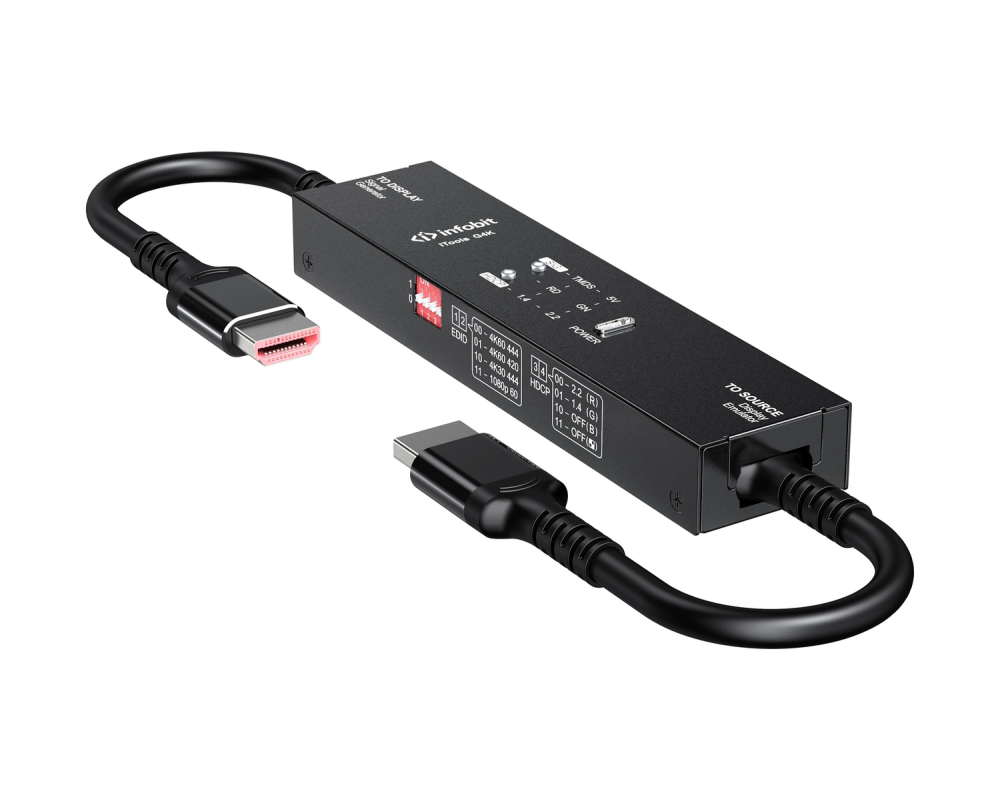

iTools G4K — портативный генератор сигнала HDMI и эмулятор дисплея, объединяющий обе функции в компактном корпусе. Он подходит монтажникам и специалистам по тестированию аудио- и видеосистем. В качестве генератора сигнала пользователь может формировать сигнал с помощью четырёхпозиционного DIP-переключателя. В качестве эмулятора дисплея пользователь может анализировать состояние сигнала (5 В, TMDS) и HDCP по светодиодам устройства. Возможность использования разъёмов HDMI типа «штекер» и «гнездо» обеспечивает удобство работы.

3. Особенности

4. Комплект поставки

• 1 × iTools G4K.
• 2 × переходник HDMI «гнездо–гнездо».
• 1 × кабель питания USB-C (данные + питание), 1 м.
• 2 × пылезащитная крышка.
• 1 × руководство пользователя.

Примечание: при обнаружении повреждений или дефектов комплектующих немедленно обратитесь к своему дистрибьютору.

5. Технические характеристики из руководства

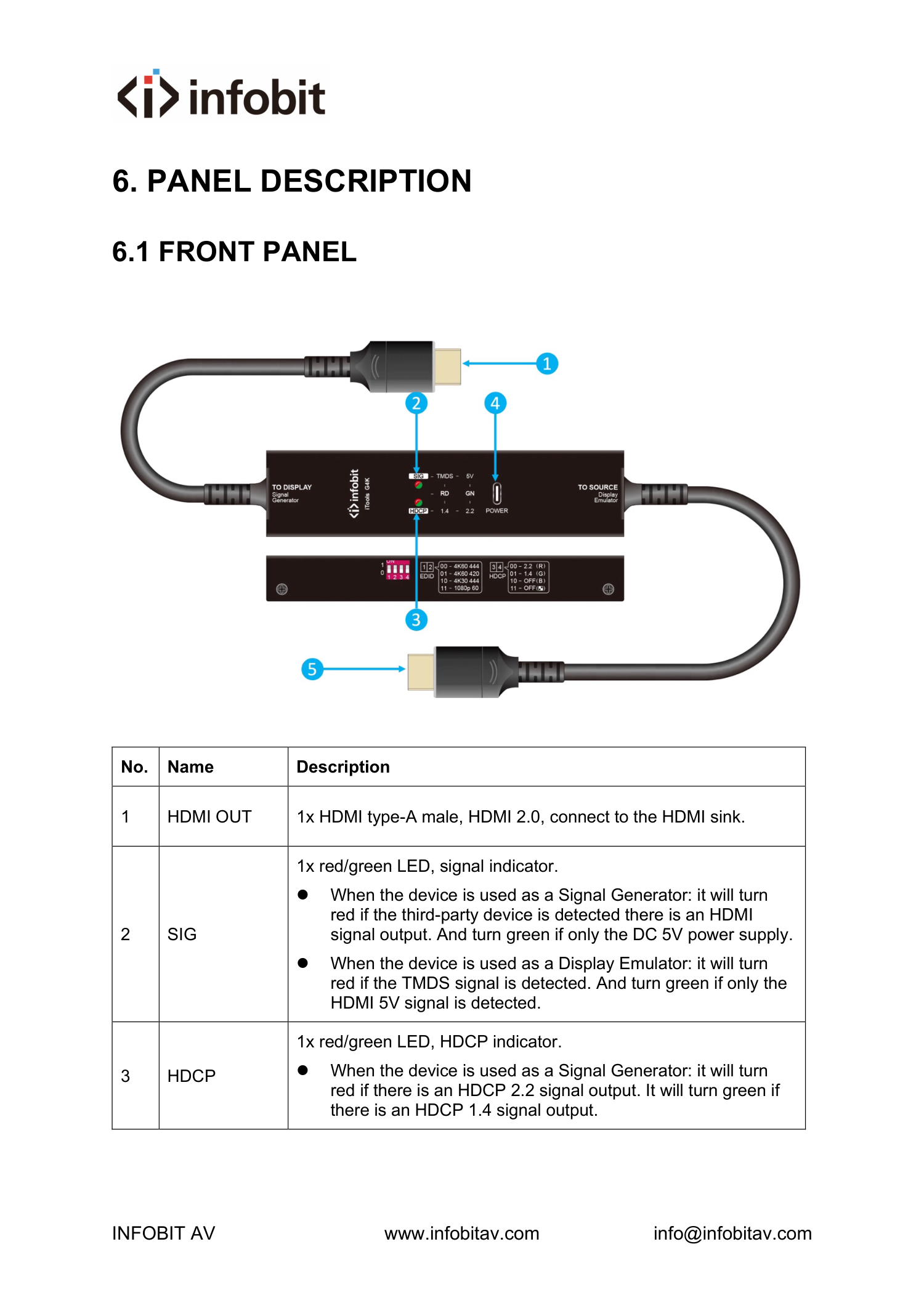

6. Описание панелей

6.1. Передняя панель

№	Наименование	Описание
1	HDMI OUT	1 × HDMI типа A, штекер, HDMI 2.0; подключение к приёмнику HDMI.
2	SIG	1 × красный/зелёный светодиод, индикатор сигнала. При использовании устройства как генератора сигнала: горит красным, если у стороннего устройства обнаружен выходной сигнал HDMI; горит зелёным, если присутствует только питание 5 В постоянного тока. При использовании устройства как эмулятора дисплея: горит красным при обнаружении сигнала TMDS; горит зелёным, если обнаружен только сигнал HDMI 5 В.
3	HDCP	1 × красный/зелёный светодиод, индикатор HDCP. В режиме генератора сигнала: горит красным при выводе сигнала HDCP 2.2 и зелёным при выводе сигнала HDCP 1.4. В режиме эмулятора дисплея: горит красным при обнаружении сигнала HDCP 2.2 и зелёным при обнаружении сигнала HDCP 1.4.
4	POWER	1 × USB-C для питания 5 В постоянного тока, 1 А. Примечание: в режиме эмулятора дисплея возможно питание через HDMI 5 В. Если питания HDMI 5 В недостаточно, подайте питание через USB-C.
5	HDMI IN	1 × HDMI типа A, штекер, HDMI 2.0; подключение к источнику HDMI.

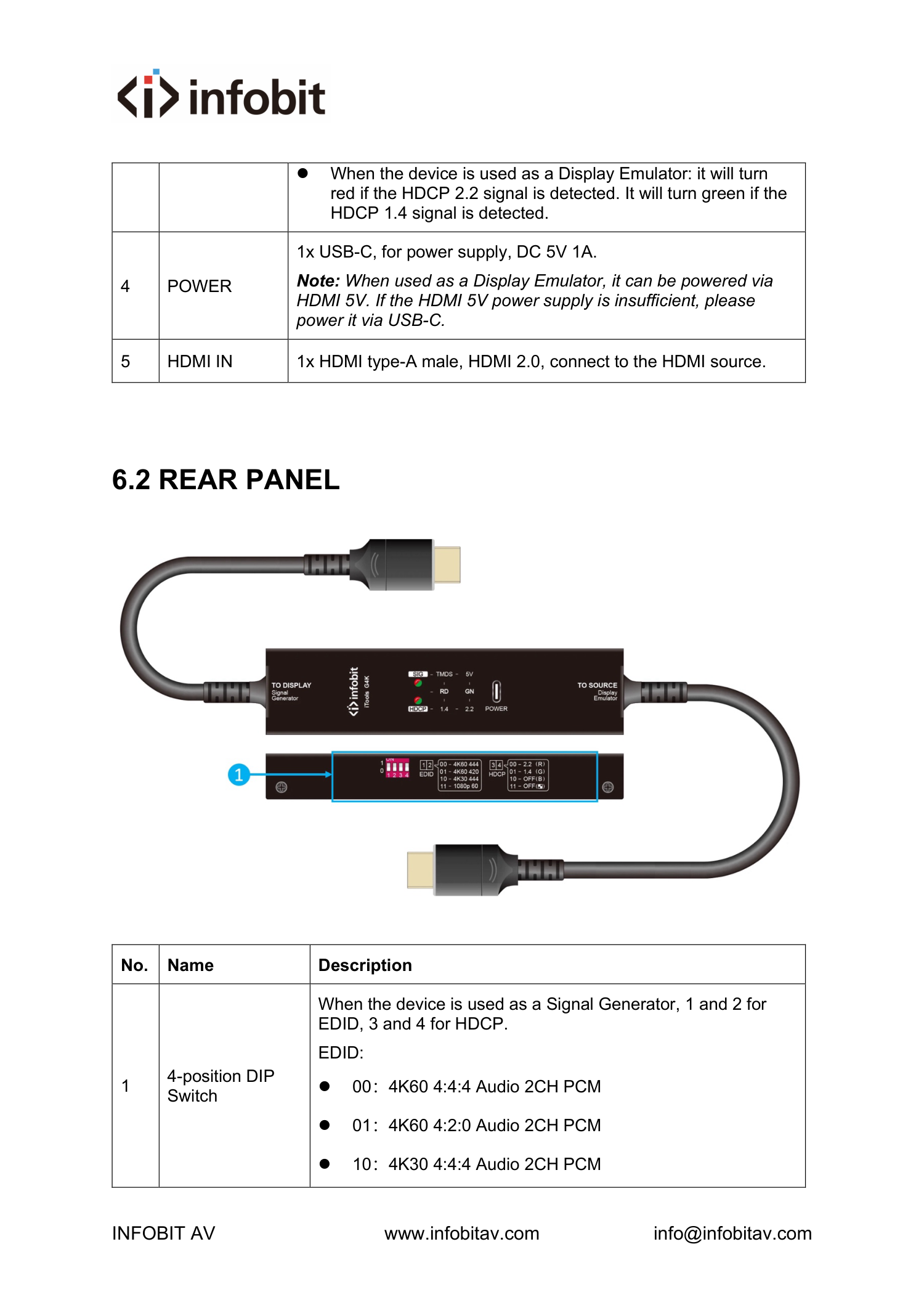

6.2. Задняя панель

№	Наименование	Описание
1	Четырёхпозиционный DIP-переключатель	При использовании устройства в качестве генератора сигнала переключатели 1 и 2 задают EDID, а 3 и 4 — HDCP. EDID: 00: 4K60 4:4:4, аудио 2CH PCM. 01: 4K60 4:2:0, аудио 2CH PCM. 10: 4K30 4:4:4, аудио 2CH PCM. 11: 1080p 60, аудио 2CH PCM. HDCP: 00: HDCP 2.2, красный экран. 01: HDCP 1.4, зелёный экран. 10: HDCP OFF, синий экран. 11: HDCP OFF, AlternateWB — чередование белого и чёрного.

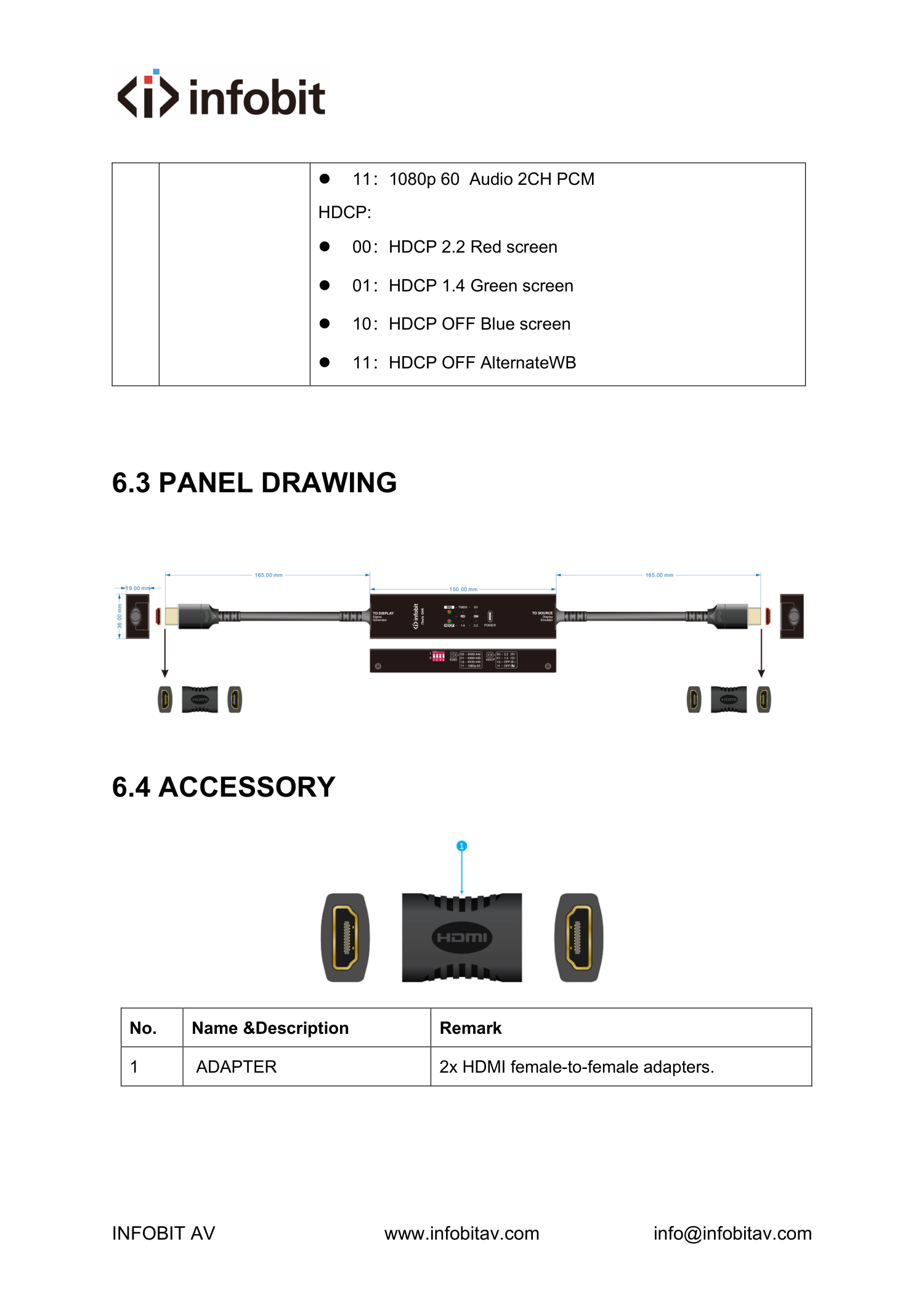

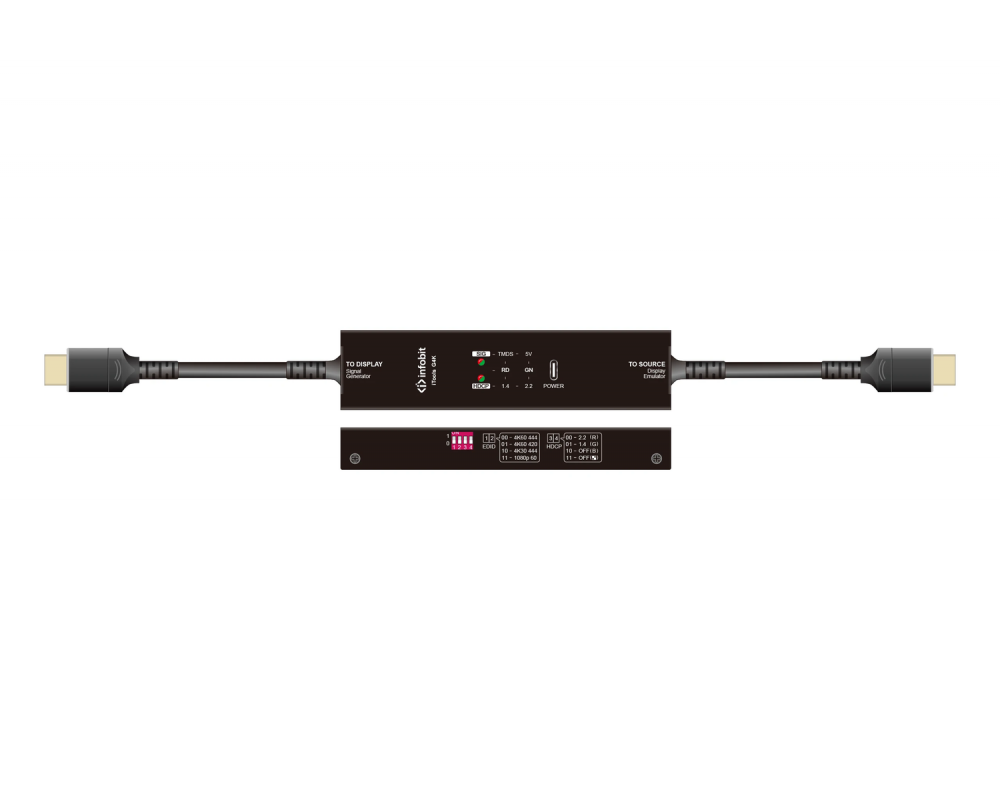

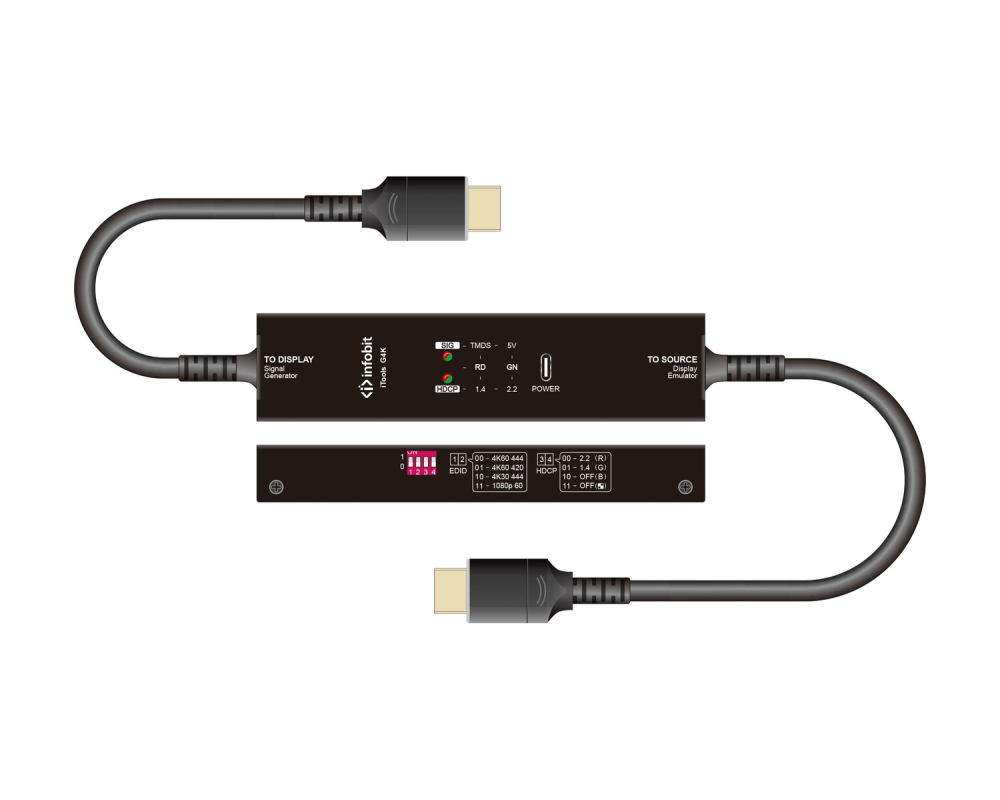

6.3. Чертёж панелей

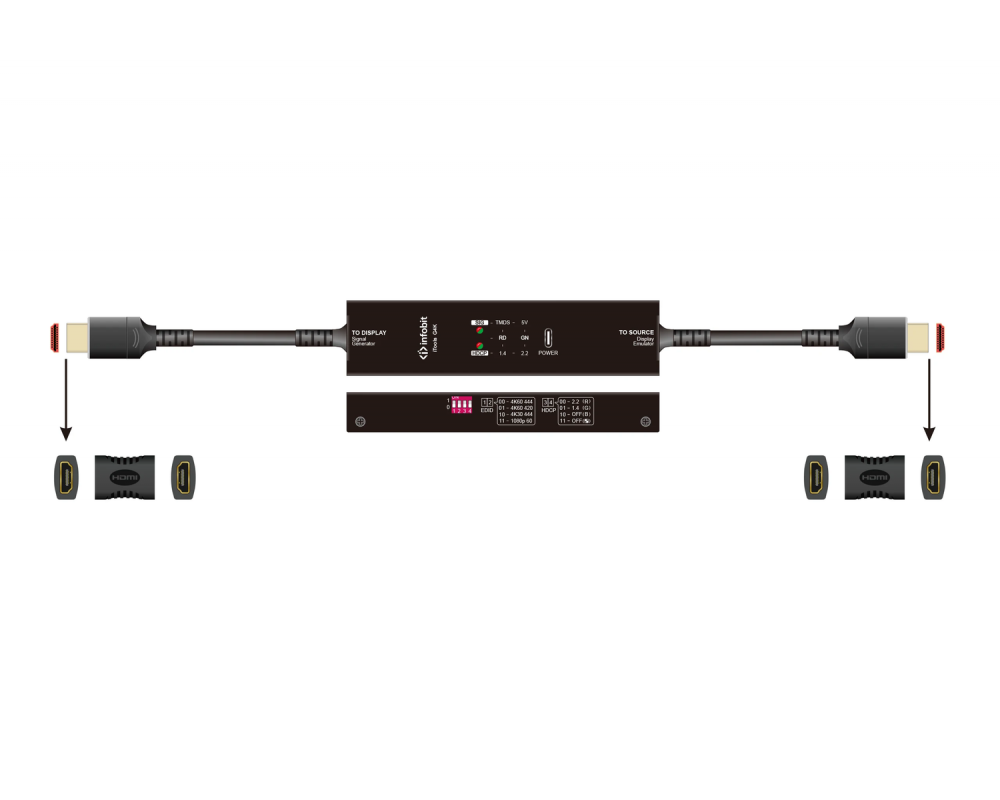

6.4. Принадлежности

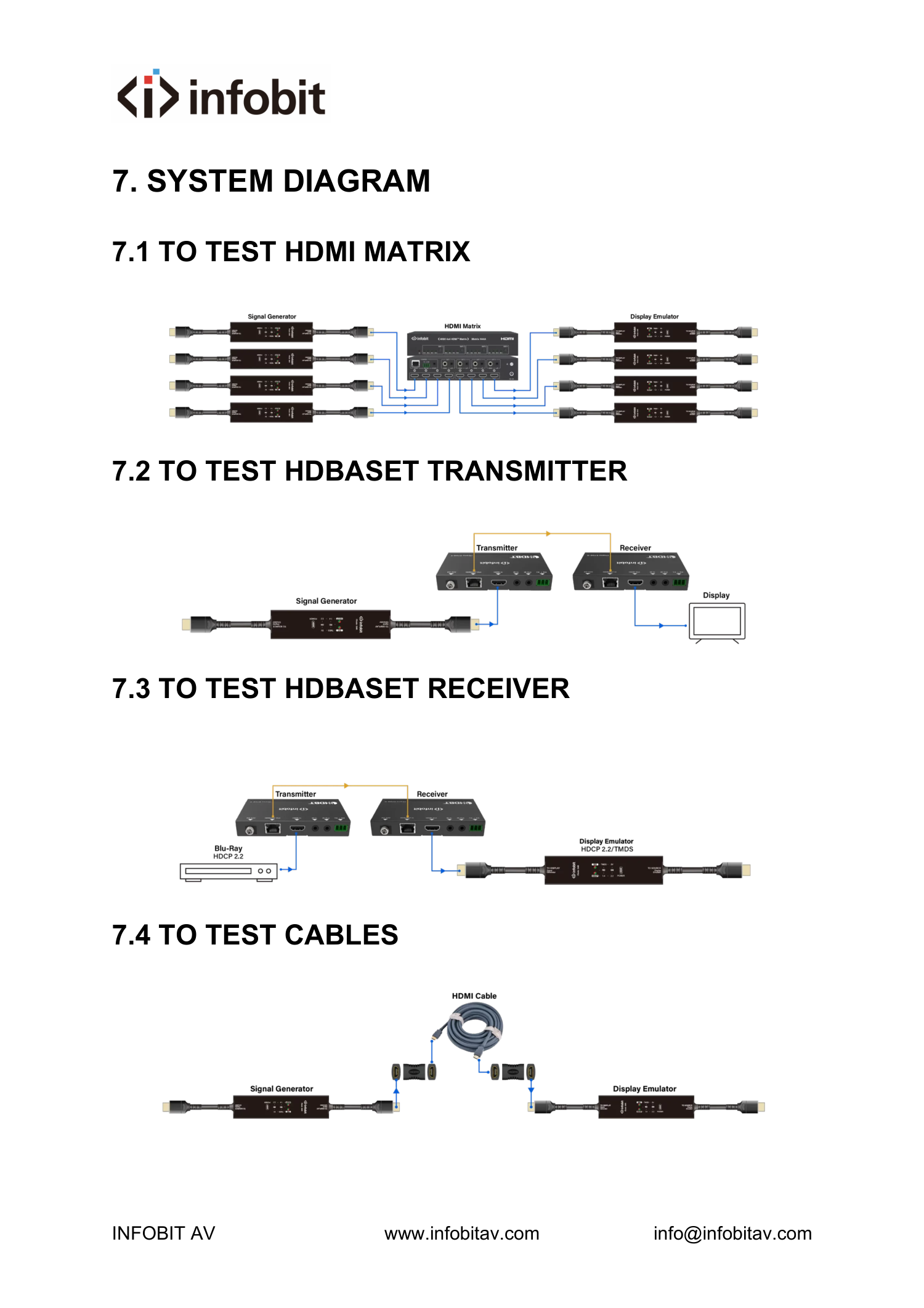

7. Системные схемы

7.1. Проверка матрицы HDMI

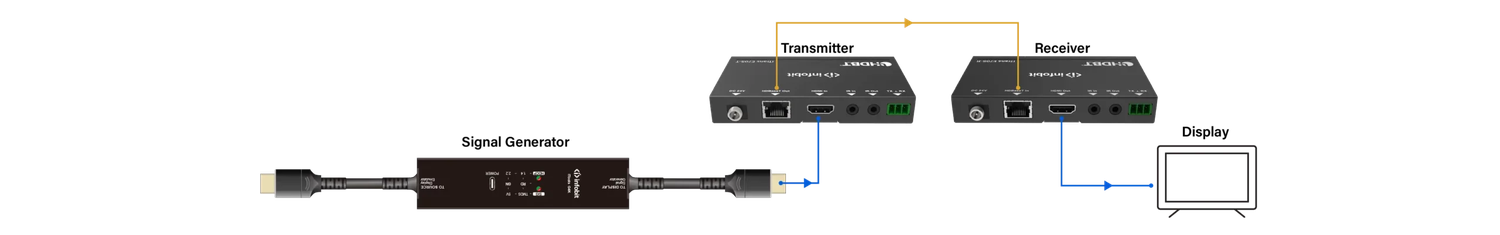

7.2. Проверка передатчика HDBaseT

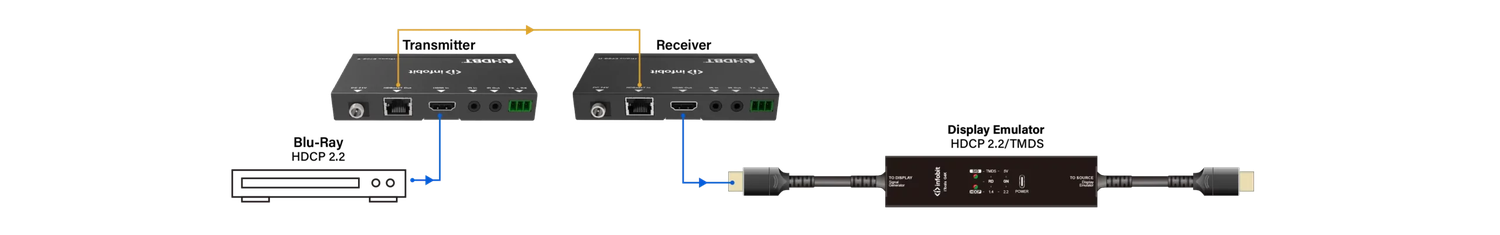

7.3. Проверка приёмника HDBaseT

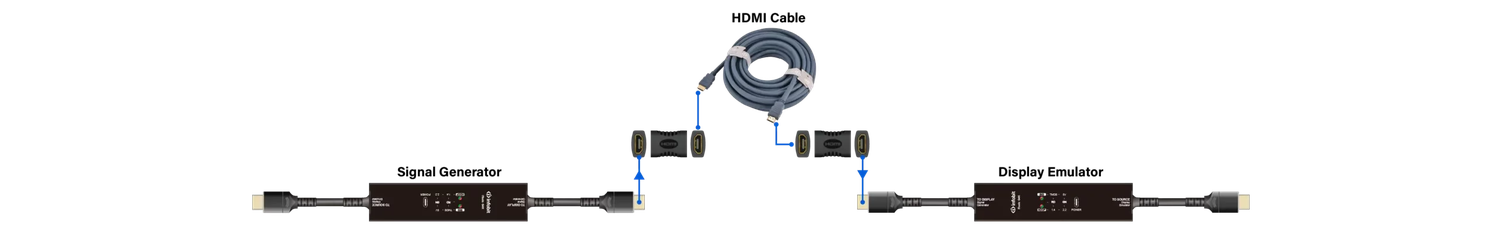

7.4. Проверка кабелей

Обозначения на схемах: HDMI Matrix — матрица HDMI; HDMI IN — вход HDMI; HDMI OUT — выход HDMI; Transmitter — передатчик; Receiver — приёмник; Signal Generator — генератор сигнала; Display Emulator — эмулятор дисплея; CATx — кабель CATx; HDMI Cable — кабель HDMI.

8. Обслуживание клиентов

Возврат изделия в службу обслуживания клиентов означает полное согласие с приведёнными ниже условиями. Эти условия могут изменяться без предварительного уведомления.

1) Гарантия

Срок ограниченной гарантии на изделие составляет три года.

2) Область действия

Настоящие условия обслуживания клиентов распространяются на обслуживание изделий и иных товаров, проданных только уполномоченным дистрибьютором.

3) Исключения из гарантии

• Нанесённый изготовителем серийный номер изменён или удалён с изделия.
• Повреждение, ухудшение состояния или неисправность, вызванные следующими причинами:
  • Естественный износ.
  • Использование расходных материалов или деталей, не соответствующих нашим спецификациям.
  • Отсутствие сертификата или счёта в качестве подтверждения гарантии.
  • Модель изделия в гарантийном талоне не соответствует модели ремонтируемого изделия либо запись была изменена.
  • Повреждение вследствие обстоятельств непреодолимой силы.
  • Обслуживание, не разрешённое дистрибьютором.
  • Любые другие причины, не связанные с дефектом изделия.

4) Документы

Служба обслуживания клиентов принимает неисправные изделия в рамках гарантийного покрытия только при условии чёткого описания дефекта и получения документов или копии счёта с указанием даты покупки, типа изделия, серийного номера и наименования дистрибьютора.

Примечание: за дополнительной помощью или решениями обратитесь к своему местному дистрибьютору.
