Конвертер Dante в XLR или XLR в Dante: какой именно вам нужен?

Конвертер Dante может выглядеть просто, но выбор неправильного направления сигнала остановит работу аудиосистемы еще до начала пусконаладки. Главный вопрос заключается в том, должен ли аналоговый звук XLR поступать в сеть Dante или, наоборот, звук Dante должен выходить из сети через XLR. Компания INFOBIT AV предлагает специализированные передатчики, приемники и двунаправленные настенные панели для различных задач. Это руководство поможет вам определить правильный формат устройства перед запросом коммерческого предложения.

XLR в Dante и Dante в XLR — это противоположные направления сигнала

Устройство XLR в Dante выполняет задачу, прямо противоположную блоку Dante в XLR. Оба прибора связывают аналоговое звуковое оборудование с сетью Dante, однако аналогово-цифровое преобразование происходит в разных точках аудиоцепи. С точки зрения сетевых стандартов, устройства полностью универсальны и работают на рынке РФ и СНГ без ограничений.

• В устройстве XLR в Dante аналоговый звук поступает в прибор через порты XLR. Затем устройство преобразует его в цифровой звук Dante.
• Приемник Dante в XLR работает в обратном направлении, принимает цифровой звук Dante через разъем RJ45 и преобразует этот сигнал в аналоговый, доступный через выходы XLR.

Поэтому самый надежный метод выбора — это четко определить источник и назначение звука. Количество разъемов тоже имеет значение, но проверять его следует только после того, как станет понятно необходимое направление сигнала.

Когда вам нужен конвертер XLR в Dante?

Конвертер XLR в Dante требуется, когда аналоговый звук необходимо передать в сеть Dante. Аналоговый источник подключается к XLR-входам конвертера, а сам конвертер отправляет полученный цифровой звук в сеть. Примером служит двухканальный аналоговый передатчик XLR в Dante iTrans DX-T-22 (v2), который имеет два аналоговых входных канала и два выходных канала Dante. Его аналоговая сторона использует два разъема XLR-F, а выход Dante — один разъем RJ45. Данный компактный внешний блок является полностью независимым интерфейсным модулем и подходит для любой инсталляции в РФ. Эта конфигурация позволяет легко определить направление: Аналоговый источник XLR → Передатчик DX-T-22 → Сеть Dante

Передатчик имеет частотную характеристику от 20 Гц до 20 кГц (в пределах ±0,5 дБ) и поддерживает питание по PoE. Таким образом, питание и аудиоданные Dante могут передаваться по одному сетевому кабелю, если в инсталляции используется коммутатор с поддержкой PoE. Перед покупкой важно подтвердить количество каналов. Передатчик iTrans DX-T-22 (v2) переносит два аналоговых входных канала в два выходных канала Dante. Не стоит выбирать его в качестве устройства аналогового вывода только потому, что на нем есть разъемы XLR.

Когда вам нужен конвертер Dante в XLR?

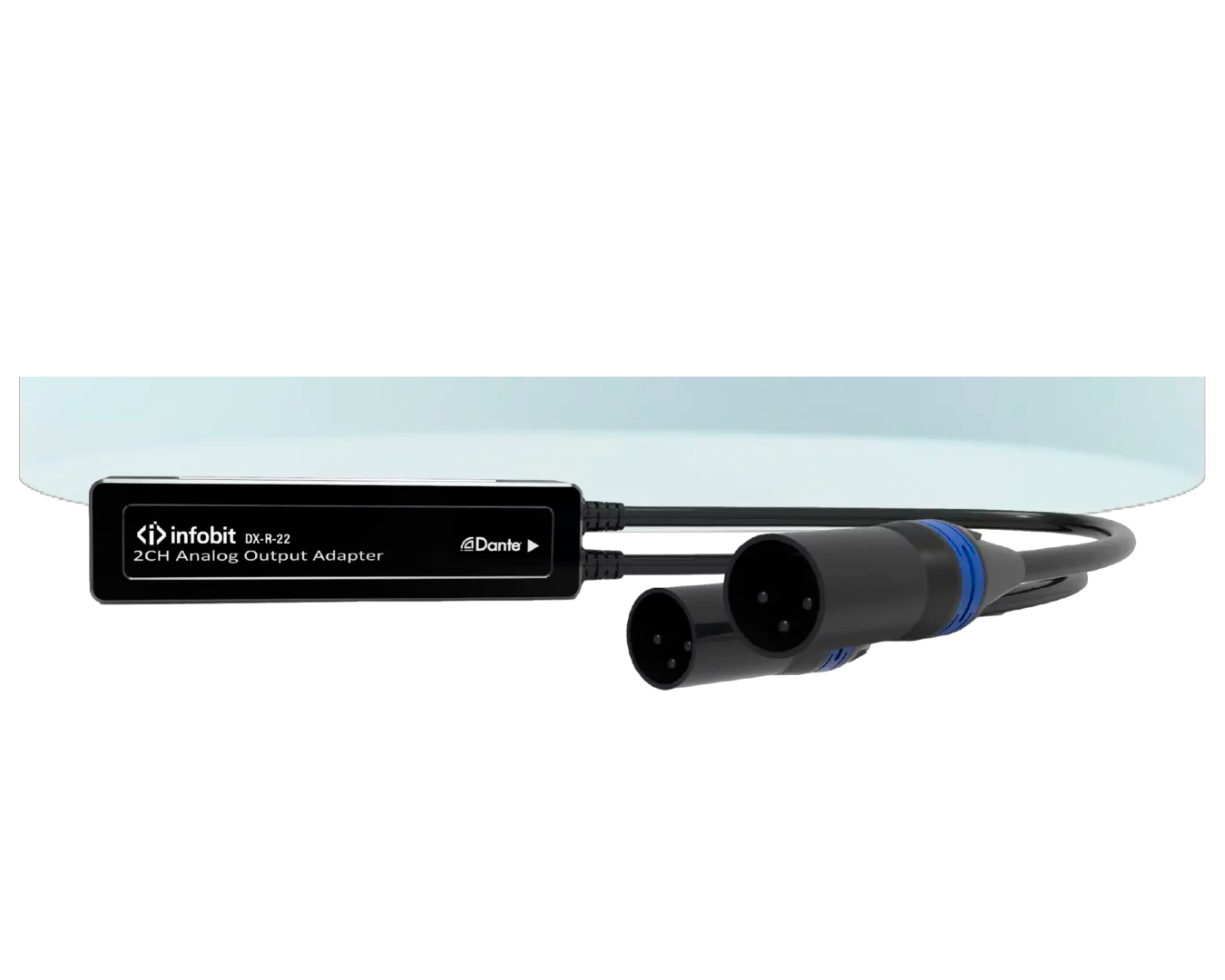

Конвертер Dante в XLR необходим, когда звук из сети Dante должен поступить на аналоговое оборудование. Аудиосигнал Dante заходит через сетевой разъем, а приемник выдает аналоговый сигнал через выходы XLR. Модель iTrans DX-R-22 представляет собой двухканальный аналоговый приемник Dante в XLR. Оснащен одним входом RJ45 Dante и двумя аналоговыми выходами XLR-M. Его канальная конфигурация состоит из двух входных каналов Dante и двух аналоговых выходов. Как и передатчик, этот внешний блок универсален для российского рынка. Рабочее направление выглядит так: Сеть Dante → Приемник DX-R-22 → Аналоговое оборудование XLR

Приемник также работает в диапазоне частот от 20 Гц до 20 кГц (±0,5 дБ), поддерживает PoE и программное обеспечение Dante. Данное устройство позволяет передавать аудио, сигналы управления, Ethernet и питание по одному кабелю Cat. Приемник не может заменить передатчик на стороне источника. Если аналоговому устройству нужно отправить звук в сеть Dante, проекту требуются аналоговые входы, а не выходы. Четкое обозначение «вход в сеть» и «выход из сети» на системных чертежах помогает избежать этой распространенной ошибки при подборе оборудования.

Сравнение конвертеров Dante в XLR и XLR в Dante

В таблице ниже приведены основные различия между двумя типами конвертеров:



Критерий выбора	XLR в Dante	Dante в XLR
Модель конвертера	iTrans DX-T-22	iTrans DX-R-22
Тип устройства	Аналоговый передатчик	Аналоговый приемник
Направление сигнала	Из аналогового аудио в цифру Dante	Из цифры Dante в аналоговое аудио
Конфигурация каналов	2 аналоговых входа и 2 выхода Dante	2 входа Dante и 2 аналоговых выхода
Аналоговые разъемы	2 × входа XLR-F (мама)	2 × выхода XLR-M (папа)
Разъем Dante	1 × выход RJ45	1 × вход RJ45
Частотный диапазон	20 Гц – 20 кГц, ±0,5 дБ	20 Гц – 20 кГц, ±0,5 дБ
Поддержка PoE	Да	Да



Данное сравнение наглядно показывает, почему формулировки «конвертер Dante» недостаточно для оформления заказа. В запросе на поставку необходимо указывать направление преобразования, тип аналогового разъема, количество каналов, сетевой интерфейс и требования к питанию.

Когда лучше выбрать двунаправленную настенную панель XLR/Dante?

Двунаправленная настенная панель больше подходит в тех случаях, когда в одной точке стационарного подключения необходимо одновременно отправлять аналоговый звук в сеть Dante и принимать звук из нее. Модели iTrans DX-22-US и iTrans DX-22-EUK предоставляют по два входа и выхода Dante вместе с двумя входами и выходами XLR. В отличие от узкоспециализированного передатчика или приемника, каждая такая настенная панель поддерживает преобразование в обоих направлениях.

Важный нюанс для рынка РФ: при выборе панели критически важен форм-фактор подрозетника:

• iTrans DX-22-EUK спроектирована под европейский стандарт; идеально встанет в стандартные круглые или квадратные подрозетники, которые повсеместно используются в России. Для инсталляций внутри страны следует заказывать именно её.
• DX-22-US поставляется со стандартной двухпостовой лицевой панелью США (US); сделана под прямоугольные американские подрозетники, и закрепить её в стандартный российский стакан без переделки стен не получится.

Панели принимают балансный или небалансный аналоговый аудиосигнал XLR. Они также поддерживают фантомное питание микрофона 48 В, которое включается физической кнопкой. Входную чувствительность и выходное усиление можно настраивать под разные уровни сигналов микрофонов и линейного XLR оборудования. Обе модели оснащены магнитными крышками и могут питаться как по PoE, так и от локального источника питания.

Подбирайте технические параметры под проект

При выборе двунаправленной настенной панели необходимо подтвердить частоту дискретизации и битность. DX-22-US и DX-22-EUK поддерживают режимы 44.1, 48, 88.2 и 96 кГц при 24 битах. Значение задержки выбирается на этапе конфигурирования системы Dante. Настенные панели позволяют выставлять задержку в 1, 2 или 5 мс через приложение Dante Controller. Данное ПО работает на компьютерах под управлением Windows и macOS с любыми региональными настройками, включая российские. Выбранная задержка должна соответствовать общей конфигурации сети Dante в проекте. Требования к поддержке AES67 также следует обозначить до оформления заказа. Обе версии настенных панелей поддерживают аудиовещание AES67 RTP, что критично, если совместимость с AES67 заложена в спецификацию вашей системы. Требования к микрофонам требуют отдельного подтверждения. Специализированный передатчик предлагает два аналоговых входа XLR, в то время как настенные панели дополнительно оснащены отключаемым фантомным питанием 48 В и регулируемой входной чувствительностью. Если на точке подключения требуется фантомное питание, это должно быть четко прописано в техническом задании.

Проверьте весь аудиопуть перед заказом

Направление сигнала должно быть задокументировано от источника до приемника. На системной схеме должно быть четко видно, какое аналоговое устройство отдает звук, какое принимает, а какому требуются обе функции. В то же время необходимо проверить количество каналов. Специализированные модули DX-T-22 и DX-R-22 обрабатывают по два канала в одном направлении: DX-T-22 (v2) использует два входа XLR-F, а DX-R-22 — два выхода XLR-M. Подключаемые кабели и оборудование должны строго соответствовать этим интерфейсам. Доступность питания также влияет на планирование инсталляции. Все четыре варианта конвертеров (интерфейсные модули DX-T-22 и DX-R-22, а также настенные панели DX-22-EUK и DX-22-US) поддерживают PoE, а настенные панели дополнительно поддерживают локальное питание. Подтверждение планируемого метода питания избавит от проблемы установки устройства в месте, где нет необходимого источника.

Как заказать правильный конвертер Dante XLR

Формирование корректного запроса на конвертер Dante начинается с простого шага. Определите, что вам нужно: завести аналоговый XLR в сеть Dante, вывести Dante на аналоговый XLR или обеспечить оба направления в одной точке с помощью настенной панели европейского стандарта. После этого проверьте количество каналов и тип разъемов. Дополнительно оцените потребность в PoE, тип лицевой панели, частоту дискретизации, задержку, поддержку AES67 и фантомного питания.
