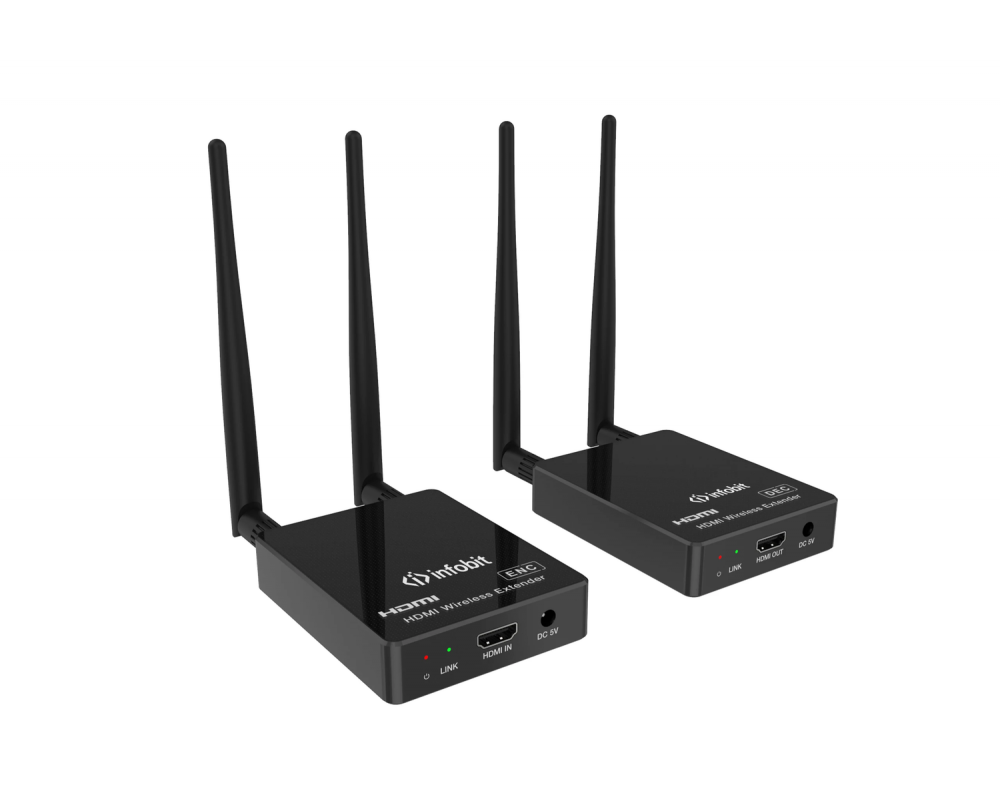

INFOBIT iTrans W100 — беспроводной удлинитель HDMI FHD с ИК-управлением на 100 м
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans W100 — беспроводной удлинитель HDMI FHD с ИК-управлением на 100 м.
Особенности INFOBIT iTrans W100:
Беспроводной удлинитель HDMI FHD на 100 м с однонаправленным ИК-управлением
Соответствует HDMI 1.3, HDCP 1.4 и DVI 1.0
Беспроводная передача сигнала одного источника HDMI HD на один дисплей HDMI HD
Однонаправленное ИК-управление
Входное и выходное разрешение видео — до 1920 × 1080 при 60 Гц, YCbCr 4:4:4
Дальность беспроводной передачи — до 330 футов / 100 м. (На открытом пространстве без помех Wi-Fi.)
Аудиоформаты HDMI: вход — LPCM 2.0CH, 32/44,1/48/88,2/96/176,4/192 кГц; выход — LPCM 2.0CH, 48 кГц
Технология высокопроизводительного кодека H.265
Сквозная задержка менее 120 мс
Компактная конструкция для простой установки с гибким выбором размещения
Технические характеристики
| Модель | iTrans W100 |
| Наименование | Беспроводной удлинитель HDMI FHD на 100 м с однонаправленным ИК-управлением |
| Соответствие HDMI | HDMI 1.3 |
| Соответствие HDCP | HDCP 1.4 |
| Пропускная способность видеосигнала | 4,95 Гбит/с |
| Разрешение видео | Вход: до 1920 × 1080 при 60 Гц Выход: до 1080P при 60 Гц |
| Цветовое пространство | RGB, YCbCr 4:4:4 / 4:2:2 |
| Глубина цвета | 8 бит, 10 бит, 12 бит |
| Аудиоформаты HDMI | Вход: LPCM 2.0CH, 32/44,1/48/88,2/96/176,4/192 кГц Выход: LPCM 2.0CH, 48 кГц |
| Защита от электростатического разряда | Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Передатчик / кодер | Входы: 1 × HDMI IN [тип A, 19-контактное гнездо] Выходы: 1 × IR OUT [стерео мини-джек 3,5 мм]; 2 × WiFi OUT [антенна Wi-Fi] Управление: 1 × SERVICE [Micro USB, порт обновления] |
| Приёмник / декодер | Входы: 1 × IR IN [стерео мини-джек 3,5 мм]; 2 × WiFi IN [антенна Wi-Fi] Выходы: 1 × HDMI OUT [тип A, 19-контактное гнездо] Управление: 1 × SERVICE [Micro USB, порт обновления] |
| Корпус | Пластиковый корпус |
| Цвет | Чёрный |
| Размеры | Кодер / декодер: 76 мм [Ш] × 98 мм [Г] × 21 мм [В] |
| Масса | Кодер / декодер: 100 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц Выход: 5 В / 2 А постоянного тока |
| Потребляемая мощность | Кодер: 5,6 Вт; декодер: 2,65 Вт (макс.) |
| Рабочая температура | 0–40 °C / 32–104 °F |
| Температура хранения | −20–60 °C / −4–140 °F |
| Относительная влажность | 20–90% относительной влажности, без конденсации |
| Разрешение / длина кабеля: HDMI IN OUT | 1080P при 60 Гц, 42 фута / 15 м |

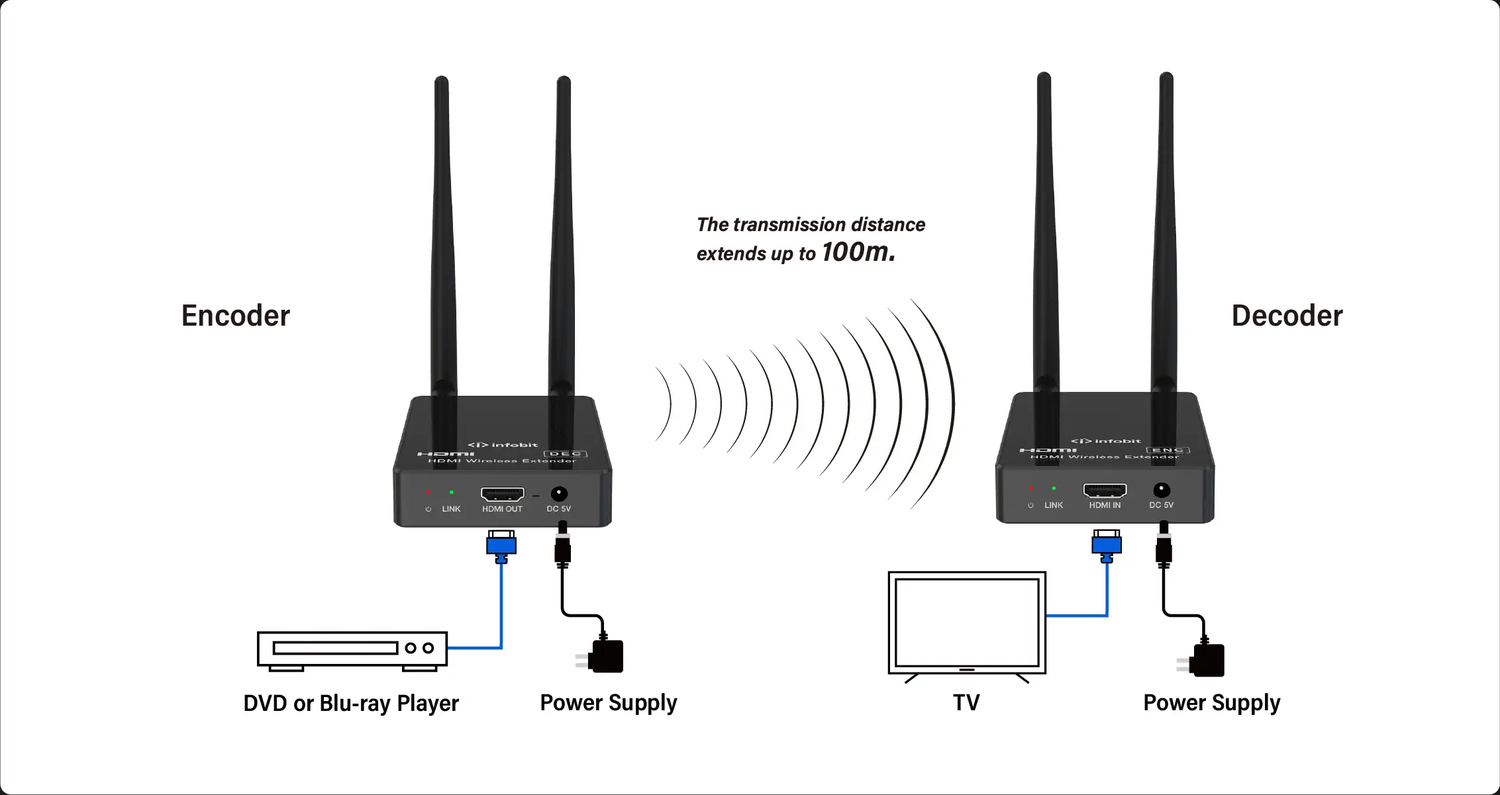

Схема подключения
Беспроводная передача между кодером и декодером; подключение источника HDMI и дисплея. Дальность — до 100 м.
Руководство пользователя INFOBIT iTrans W100 V1.0
Благодарим за приобретение изделия
Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.
Рекомендуется устройство защиты от перенапряжения
Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.
1. Введение
Это изделие использует решение на основе стандарта H.265 для передачи сигнала одного источника HD на один дисплей HD. Беспроводная передача между кодером и декодером увеличивает расстояние до 330 футов / 100 метров (на открытом пространстве без помех Wi-Fi). Поддерживается однонаправленное ИК-управление. Предусмотрено высококачественное настраиваемое сжатие видео H.265 с низкими требованиями к пропускной способности. Входное разрешение видео — до 1920 × 1080 при 60 Гц; выходное — до 1080P при 60 Гц. Этот беспроводной удлинитель специально разработан для передачи видео и аудио высокой чёткости в пределах одной среды.
2. Особенности
- Соответствие HDMI 1.3, HDCP 1.4 и DVI 1.0.
- Беспроводная передача сигнала одного источника HDMI HD на один дисплей HDMI HD.
- Однонаправленное ИК-управление.
- Входное разрешение видео — до 1920 × 1080 при 60 Гц, YCbCr 4:4:4; выходное — до 1080P при 60 Гц, YCbCr 4:4:4.
- Дальность беспроводной передачи HDMI — до 330 футов / 100 м (на открытом пространстве без помех Wi-Fi).
- Поддерживаемые аудиоформаты HDMI: вход — LPCM 2.0CH, 32/44,1/48/88,2/96/176,4/192 кГц; выход — LPCM 2.0CH, 48 кГц.
- Технология высокопроизводительного кодека H.265.
- Сквозная задержка менее 120 мс.
- Компактная конструкция для простой установки с гибким выбором размещения.
3. Комплект поставки
| Количество | Наименование |
| 1 | Беспроводной удлинитель HDMI (кодер) |
| 1 | Беспроводной удлинитель HDMI (декодер) |
| 1 | Кабель ИК-излучателя, 1,5 м |
| 1 | Кабель ИК-приёмника 20–60 кГц, 1,5 м |
| 4 | Антенна Wi-Fi 5G |
| 2 | Блок питания 5 В / 2 А с вилками для разных стран |
| 1 | Руководство пользователя |
4. Технические характеристики
| Технические параметры | |
| Соответствие HDMI | HDMI 1.3 |
| Соответствие HDCP | HDCP 1.4 |
| Пропускная способность видеосигнала | 4,95 Гбит/с |
| Разрешение видео | Вход: до 1920 × 1080 при 60 Гц Выход: до 1080P при 60 Гц |
| Цветовое пространство | RGB, YCbCr 4:4:4 / 4:2:2 |
| Глубина цвета | 8/10/12 бит (1080P при 60 Гц) |
| Аудиоформаты HDMI | Вход: LPCM 2.0CH, 32/44,1/48/88,2/96/176,4/192 кГц Выход: LPCM 2.0CH, 48 кГц |
| Защита от электростатического разряда | Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Подключение | |
| Передатчик / кодер | Входы: 1 × HDMI IN [тип A, 19-контактное гнездо] Выходы: 1 × IR OUT [стерео мини-джек 3,5 мм]; 2 × WiFi OUT [антенна Wi-Fi] Управление: 1 × SERVICE [Micro USB, порт обновления] |
| Приёмник / декодер | Входы: 1 × IR IN [стерео мини-джек 3,5 мм]; 2 × WiFi IN [антенна Wi-Fi] Выходы: 1 × HDMI OUT [тип A, 19-контактное гнездо] Управление: 1 × SERVICE [Micro USB, порт обновления] |
| Механические параметры | |
| Корпус | Пластиковый корпус |
| Цвет | Чёрный |
| Размеры | Кодер / декодер: 76 мм [Ш] × 98 мм [Г] × 21 мм [В] |
| Масса | Кодер / декодер: 100 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц Выход: 5 В / 2 А постоянного тока |
| Потребляемая мощность | Кодер: 5,6 Вт; декодер: 2,65 Вт (макс.) |
| Рабочая температура | 0–40 °C / 32–104 °F |
| Температура хранения | −20–60 °C / −4–140 °F |
| Относительная влажность | 20–90% относительной влажности, без конденсации |
| Разрешение / длина кабеля: HDMI IN OUT | 1080P при 60 Гц, 42 фута / 15 м |
Настоятельно рекомендуется использовать кабель «Premium High Speed HDMI».
5. Органы управления и функции

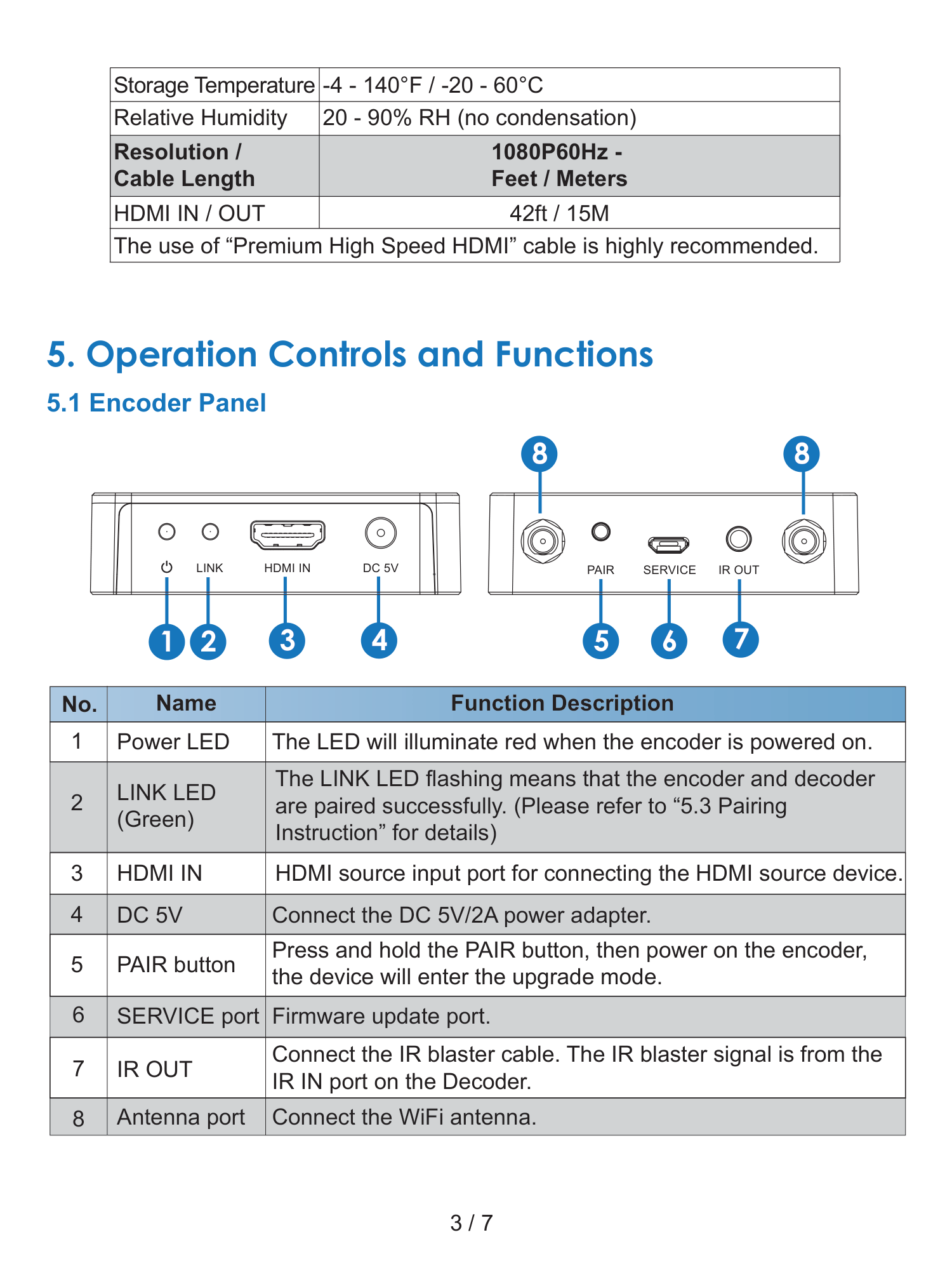

5.1. Панель кодера
| № | Наименование | Описание функции |
| 1 | Индикатор питания | Светится красным при включении питания кодера. |
| 2 | LINK, зелёный | Мигание означает успешное сопряжение кодера и декодера. Подробности см. в разделе «5.3. Сопряжение». |
| 3 | HDMI IN | Вход HDMI для подключения источника сигнала HDMI. |
| 4 | DC 5V | Подключение адаптера питания 5 В / 2 А постоянного тока. |
| 5 | PAIR | Нажмите и удерживайте кнопку PAIR, затем включите питание кодера: устройство перейдёт в режим обновления. |
| 6 | SERVICE | Порт обновления встроенного ПО. |
| 7 | IR OUT | Подключение кабеля ИК-излучателя. Сигнал поступает с порта IR IN декодера. |
| 8 | Антенный порт | Подключение антенны Wi-Fi. |

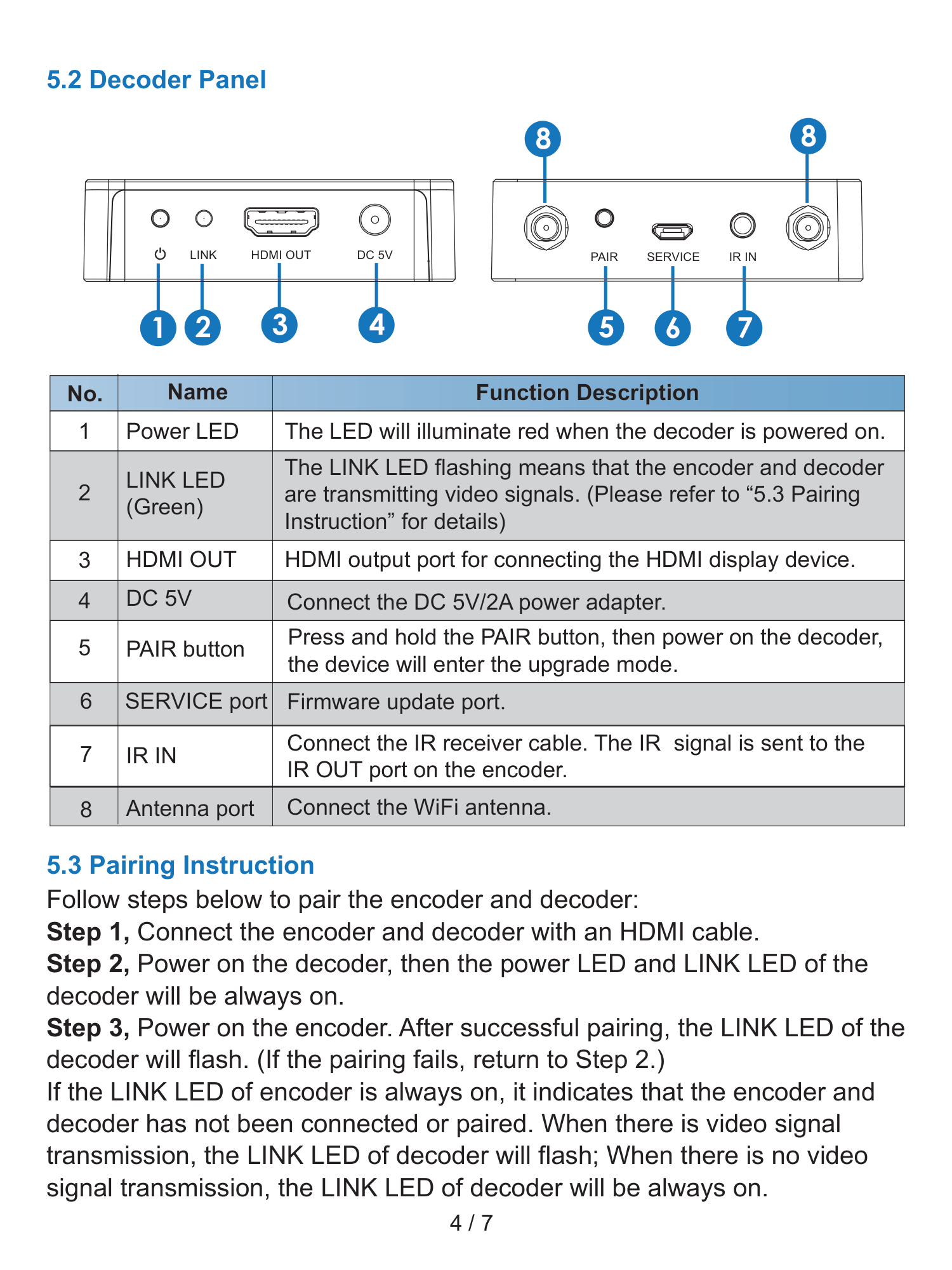

5.2. Панель декодера
| № | Наименование | Описание функции |
| 1 | Индикатор питания | Светится красным при включении питания декодера. |
| 2 | LINK, зелёный | Мигание означает передачу видеосигнала между кодером и декодером. Подробности см. в разделе «5.3. Сопряжение». |
| 3 | HDMI OUT | Выход HDMI для подключения дисплея HDMI. |
| 4 | DC 5V | Подключение адаптера питания 5 В / 2 А постоянного тока. |
| 5 | PAIR | Нажмите и удерживайте кнопку PAIR, затем включите питание декодера: устройство перейдёт в режим обновления. |
| 6 | SERVICE | Порт обновления встроенного ПО. |
| 7 | IR IN | Подключение кабеля ИК-приёмника. ИК-сигнал передаётся на порт IR OUT кодера. |
| 8 | Антенный порт | Подключение антенны Wi-Fi. |
5.3. Сопряжение
Для сопряжения кодера и декодера выполните следующие действия:
- Соедините кодер и декодер кабелем HDMI.
- Включите питание декодера. Индикаторы питания и LINK декодера будут светиться постоянно.
- Включите питание кодера. После успешного сопряжения индикатор LINK декодера будет мигать. Если сопряжение не удалось, вернитесь к шагу 2.
Если индикатор LINK кодера светится постоянно, кодер и декодер не соединены или не сопряжены. При передаче видеосигнала индикатор LINK декодера мигает; при отсутствии видеосигнала индикатор LINK декодера светится постоянно.
Подробные указания приведены в следующей таблице.
| Индикатор LINK кодера (зелёный) | Индикатор LINK декодера (зелёный) | Описание |
| Светится постоянно | Светится постоянно | Кодер и декодер не сопряжены или не соединены. |
| Мигает | Светится постоянно | Сопряжение выполнено успешно. |
| Мигает | Мигает | Кодер и декодер успешно сопряжены, передаётся видеосигнал. |

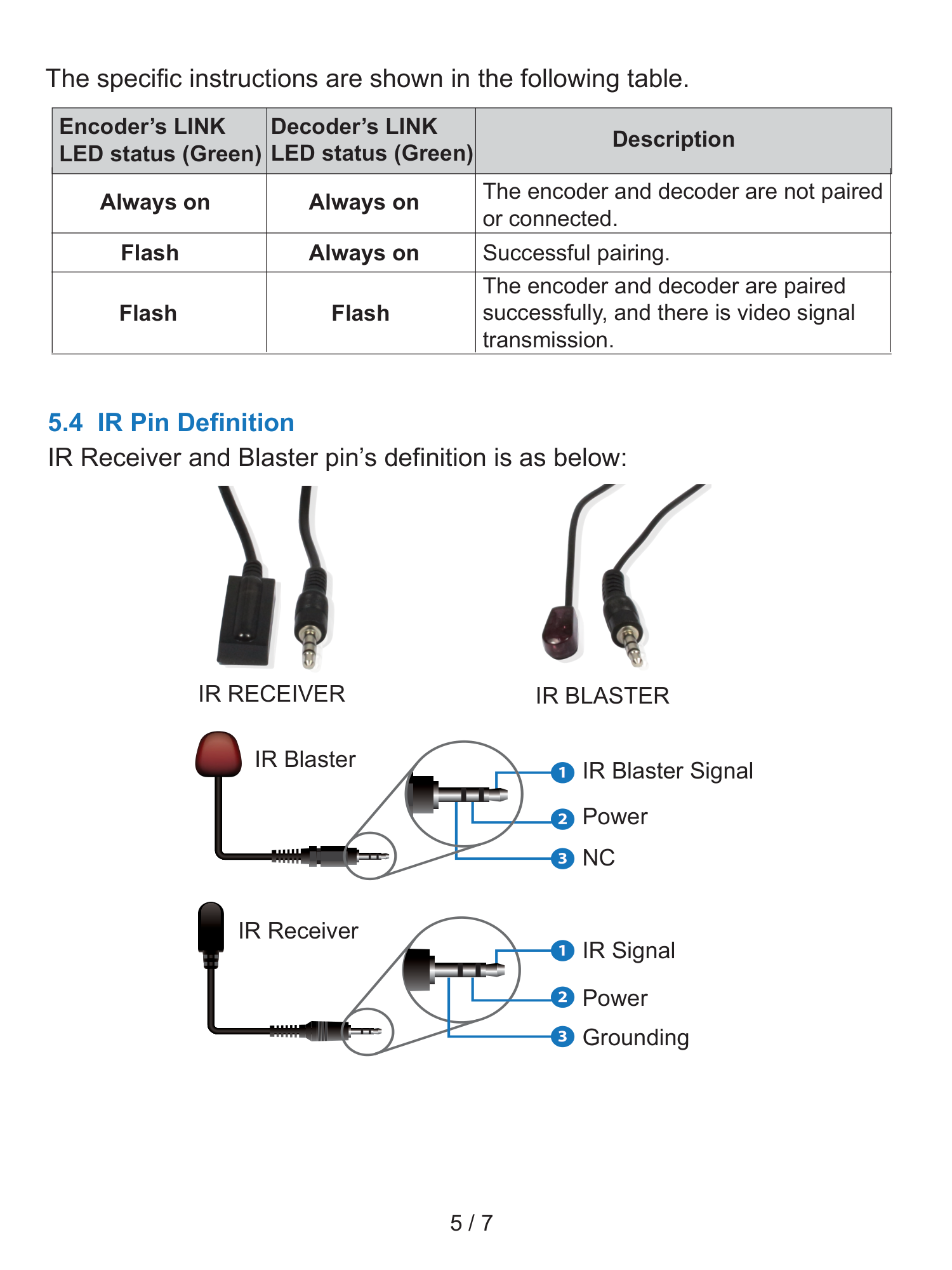

5.4. Назначение контактов ИК-разъёмов
Назначение контактов ИК-приёмника и излучателя показано ниже.
| Контакт | ИК-излучатель | ИК-приёмник |
| 1 | Сигнал ИК-излучателя | ИК-сигнал |
| 2 | Питание | Питание |
| 3 | NC, не подключён | Заземление |

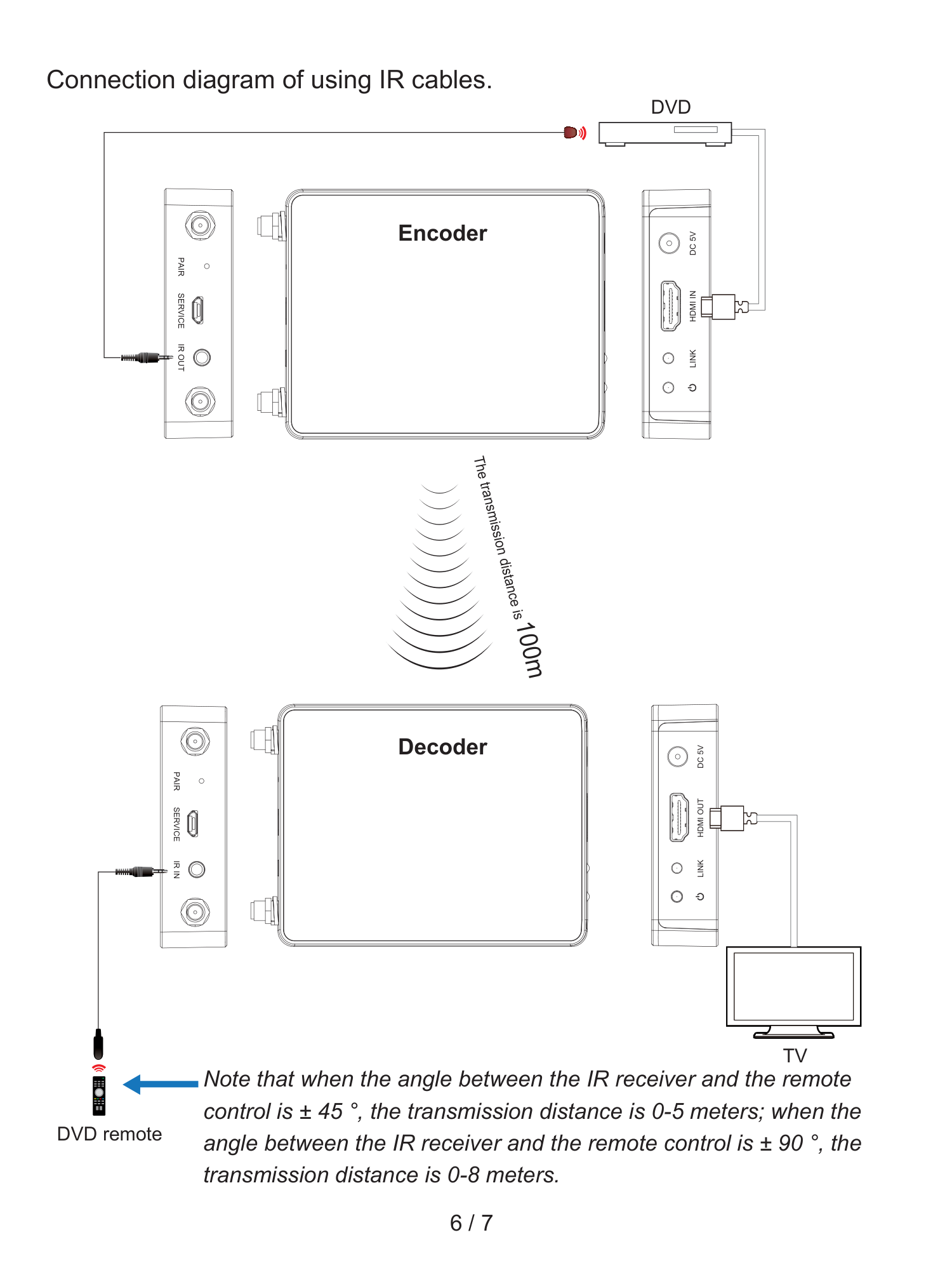

Подключение ИК-кабелей
Кодер, декодер, DVD, пульт DVD и телевизор. Расстояние передачи — 100 м. IR OUT — ИК-выход; IR IN — ИК-вход; HDMI IN — вход HDMI; HDMI OUT — выход HDMI; DC 5V — питание 5 В; SERVICE — сервисный порт; PAIR — кнопка сопряжения; LINK — индикатор соединения.
Примечание: При угле между ИК-приёмником и пультом дистанционного управления ±45° дальность составляет 0–5 м; при угле ±90° — 0–8 м.
6. Пример применения
DVD- или Blu-ray-проигрыватель подключается к кодеру, телевизор — к декодеру; каждый блок питается от своего источника питания. Дальность передачи — до 100 м.
Товарные знаки
Dante® — зарегистрированный товарный знак Audinate Pty Ltd. Все остальные товарные знаки принадлежат соответствующим владельцам.

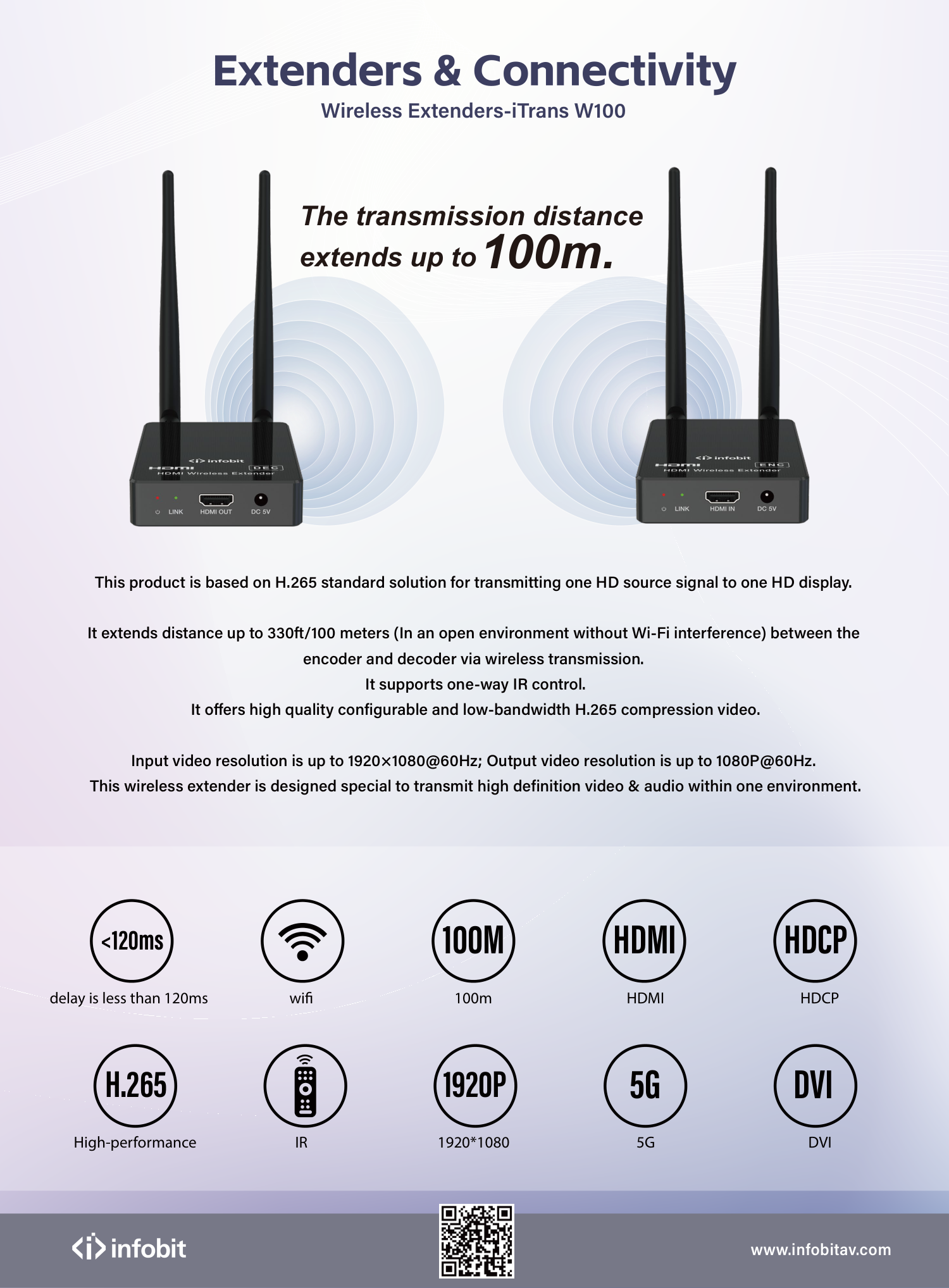

Официальная брошюра INFOBIT iTrans W100 V1.0
Удлинители и подключение — беспроводные удлинители iTrans W100
Дальность передачи — до 100 м.
Это изделие использует решение на основе стандарта H.265 для передачи сигнала одного источника HD на один дисплей HD.
Беспроводная передача между кодером и декодером увеличивает расстояние до 330 футов / 100 метров (на открытом пространстве без помех Wi-Fi). Поддерживается однонаправленное ИК-управление. Предусмотрено высококачественное настраиваемое сжатие видео H.265 с низкими требованиями к пропускной способности.
Входное разрешение видео — до 1920 × 1080 при 60 Гц; выходное — до 1080P при 60 Гц. Этот беспроводной удлинитель специально разработан для передачи видео и аудио высокой чёткости в пределах одной среды.
Дальность передачи — до 100 м; задержка менее 120 мс; Wi-Fi; 100 м; HDMI; HDCP; высокопроизводительный H.265; ИК; 1920 × 1080; 5G; DVI.
Документы
iTrans W100 — руководство пользователя V1.0 (PDF) — 2.22M, 2024-09-13
iTrans W100 — брошюра V1.0 (PDF) — 0.29M, 2025-07-30
