INFOBIT iTrans OCS 181 — док-станция USB-C 18 в 1 с HDMI, DP и PD 60 Вт

INFOBIT iTrans OCS 181 — док-станция USB-C 18 в 1 с HDMI, DP и PD 60 Вт.

Особенности INFOBIT iTrans OCS 181:

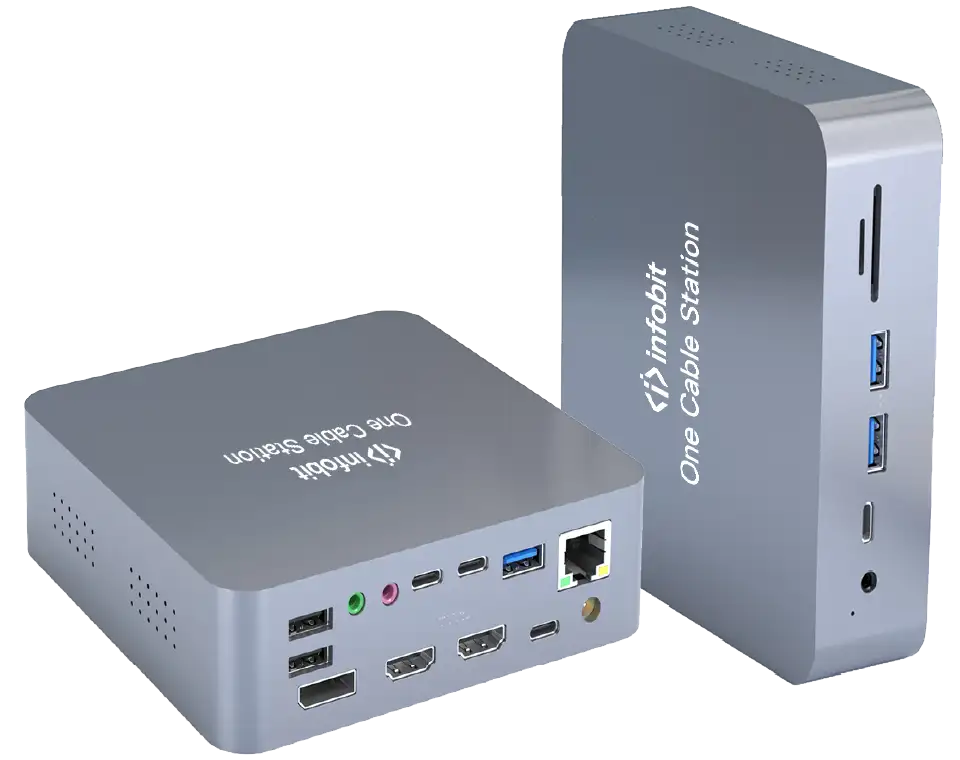

Станция подключения одним кабелем для переговорной — OCS 18 в 1

iTrans OCS 181 позволяет одним кабелем подключить ноутбук к конференц-камере и оборудованию переговорной, упрощая проведение встреч, презентаций и трансляций через любой сервис.

Всего один кабель? Да!

INFOBIT OCS — решение для видеоконференций без лишних сложностей в переговорных комнатах любого типа. Благодаря INFOBIT One Cable Station
достаточно одного кабеля USB-C — USB-C, чтобы подключить камеру,
спикерфон и экран переговорной
к приложению для совместной работы на ноутбуке.

Для Microsoft Windows

Любые 2 из 3 выходных портов (2 HDMI и 1 DP) можно подключить к двум дисплеям: один работает в разрешении 4K при 30 Гц, другой — 1080p при 60 Гц.
При выключенном собственном экране компьютера поддерживается подключение 3 внешних дисплеев: 1 с разрешением 4K30 и 2 с разрешением 1080p.

Для macOS

Расширение или дублирование рабочего стола на 3 внешних дисплея с одинаковым изображением, до 4K при 30 Гц.

Технические характеристики

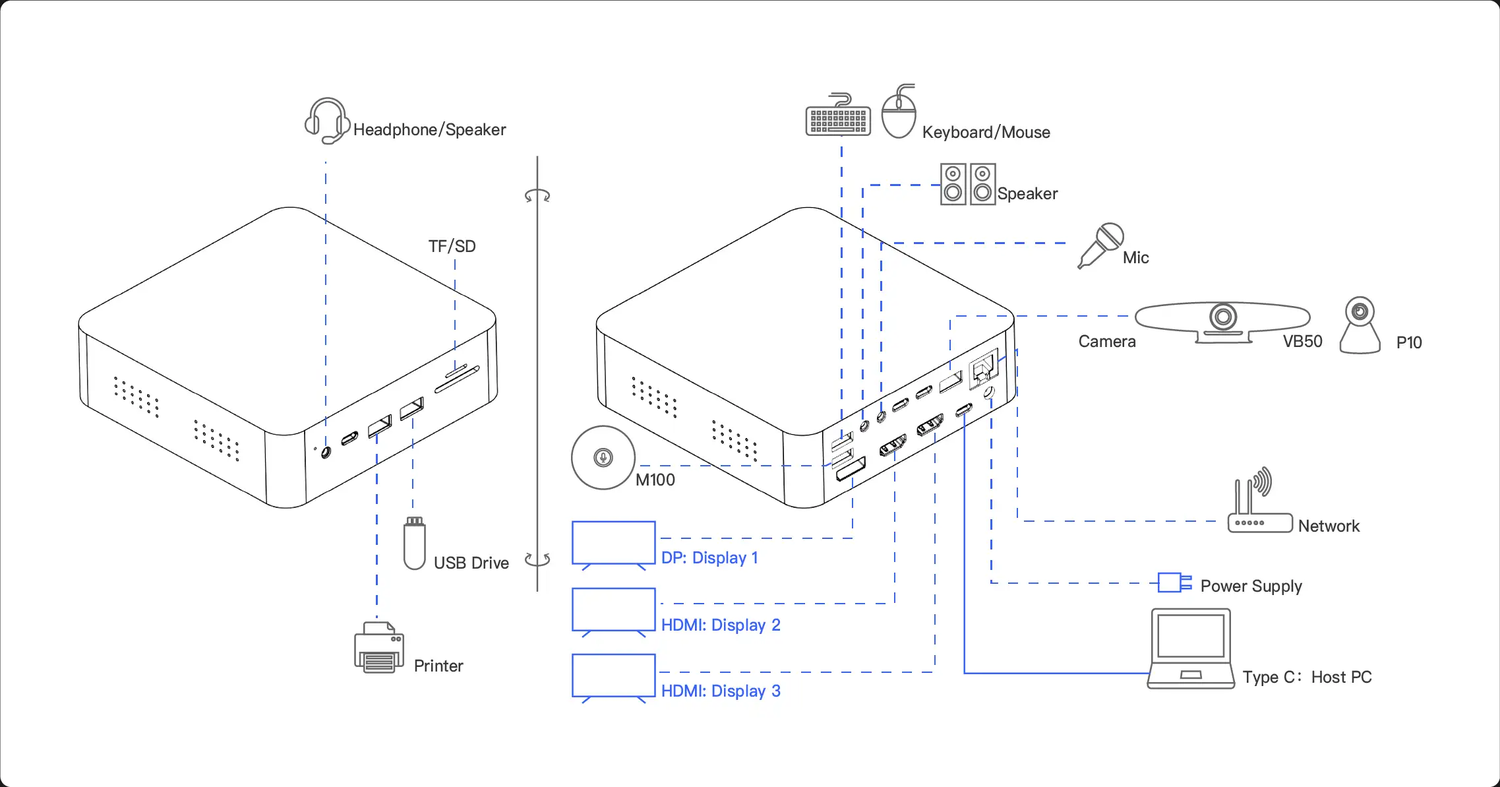

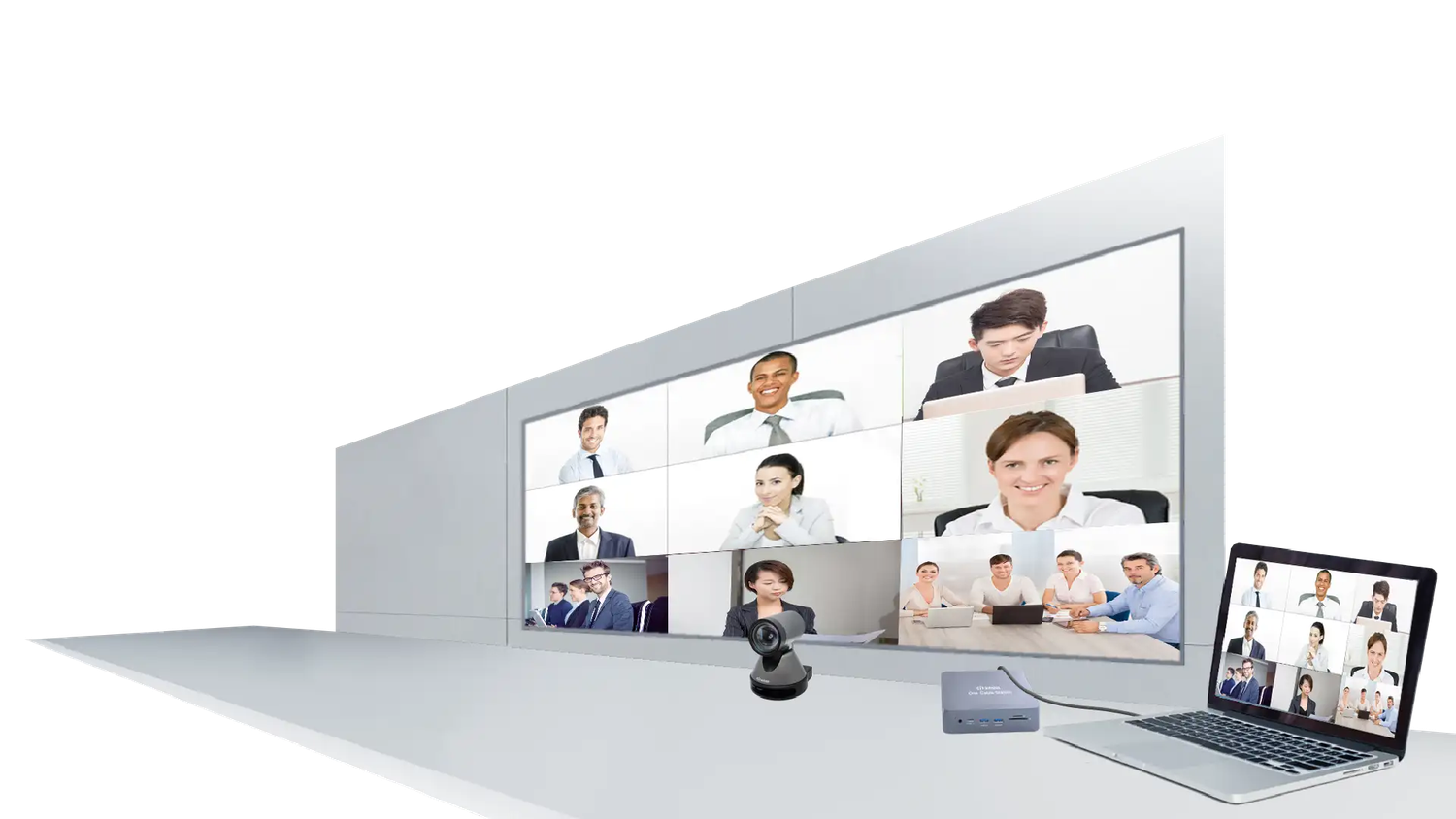

Схема подключения

Технический паспорт INFOBIT iTrans OCS 181 V1.0

Обзор

Поддерживайте порядок на столе

iTrans OCS 181 позволяет одним кабелем подключить ноутбук к конференц-камере и оборудованию переговорной, упрощая проведение встреч, презентаций и трансляций через любой сервис.

One Cable Station OCS 181 — док-станция для расширения набора портов через USB Type-C. Пользователю доступны дополнительные порты USB-A и USB-C, а также 1 DP и 2 HDMI. Устройство поддерживает сетевой порт RJ45 с автоматическим согласованием скорости 1000 / 100 / 10 Мбит/с, слоты SD/TF, четырёхконтактный аудиоинтерфейс USB 3,5 мм и раздельные аудио- и микрофонный интерфейсы 3,5 мм. После подключения адаптера питания устройство заряжает компьютер по PD мощностью 60 Вт. Видеовыход поддерживает один дисплей 4K при 30 Гц или два дисплея: один 4K при 30 Гц и один 1080p.

Максимальная пропускная способность USB — 5 Гбит/с; поддерживается обратная совместимость с USB 2.0, USB 1.1 и другими предыдущими версиями.

Поддерживаемые системы

• Microsoft Windows XP или более поздняя версия.
• Mac OS 10.6.2 или более поздняя версия.
• Linux Fedora FC8 или более поздняя версия.

Особенности

Высокоскоростная передача данных USB 3.0 (5 Гбит/с).

Порт USB Type-C Host, 2 порта HDMI, 1 DP, 1 RJ45 1000 Мбит/с, 2 USB 2.0, 3 USB 3.0, 3 USB-C, 1 четырёхконтактный аудиопорт и 1 комплект раздельных аудио- и микрофонного портов.

Картридер SD/TF с поддержкой ёмкости до 2 ТБ.

Аудиопорты 3,5 мм: четырёхконтактное подключение наушников и трёхконтактные раздельные подключения аудио / микрофона.

Соединение RJ45 с автоматическим согласованием скорости 1000 / 100 / 10 Мбит/с.

Питание 24 В постоянного тока; быстрая зарядка компьютера PD мощностью 60 Вт.

Аппаратные параметры

Основные микросхемы протоколов: VM5310 / VL817 / GL3224 / RT8153B.

Размеры изделия

Размеры изделия: 133 × 133 × 37 мм.

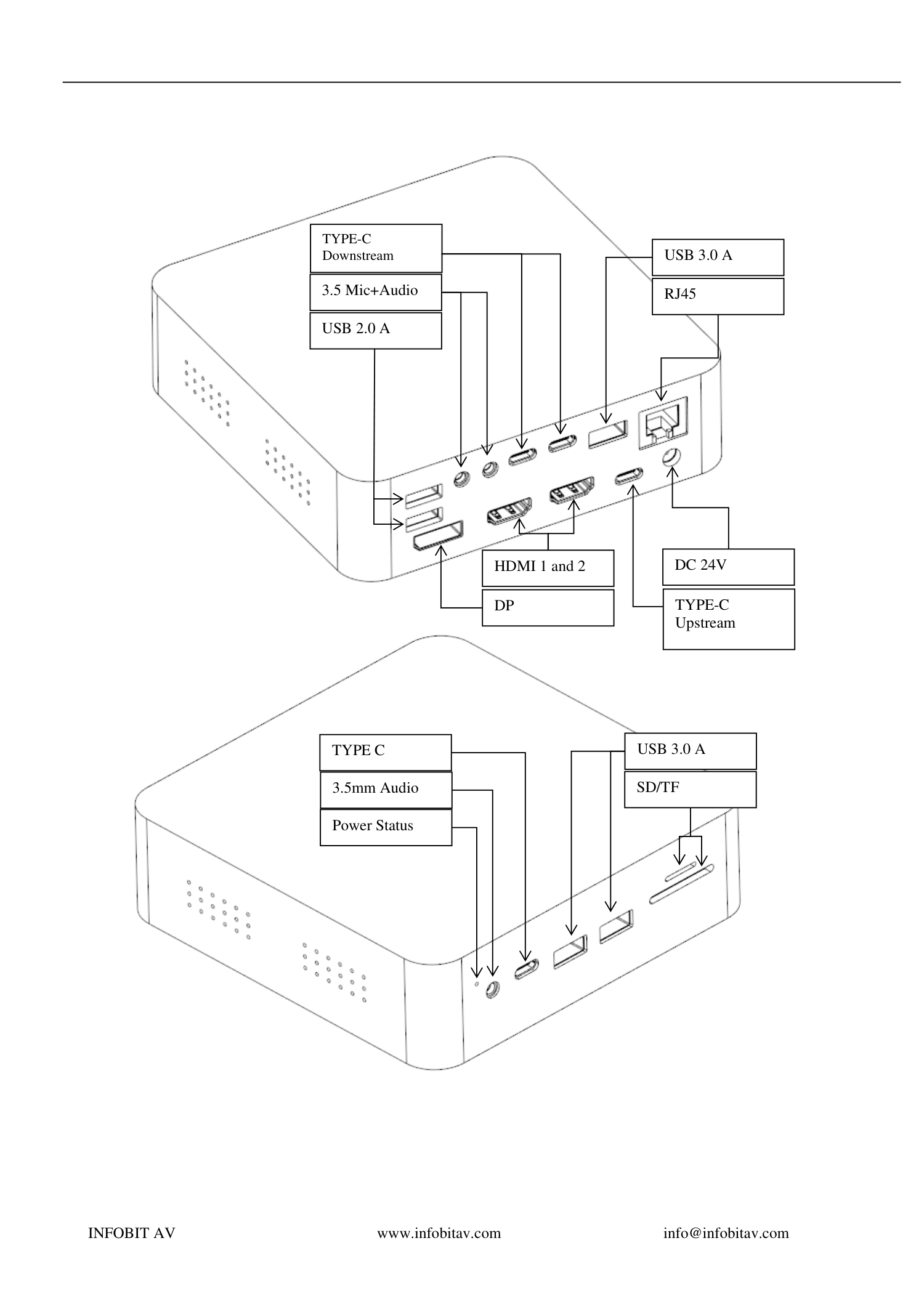

Обозначения: TYPE-C Upstream — восходящий порт; TYPE-C Downstream — нисходящий порт; Power Status — индикатор питания; 3.5 Mic+Audio — микрофон и аудио; 3.5mm Audio — аудио 3,5 мм; USB 2.0 A, USB 3.0 A, RJ45, DP, HDMI 1 и 2, SD/TF; DC 24V — питание 24 В постоянного тока.

Интерфейсы

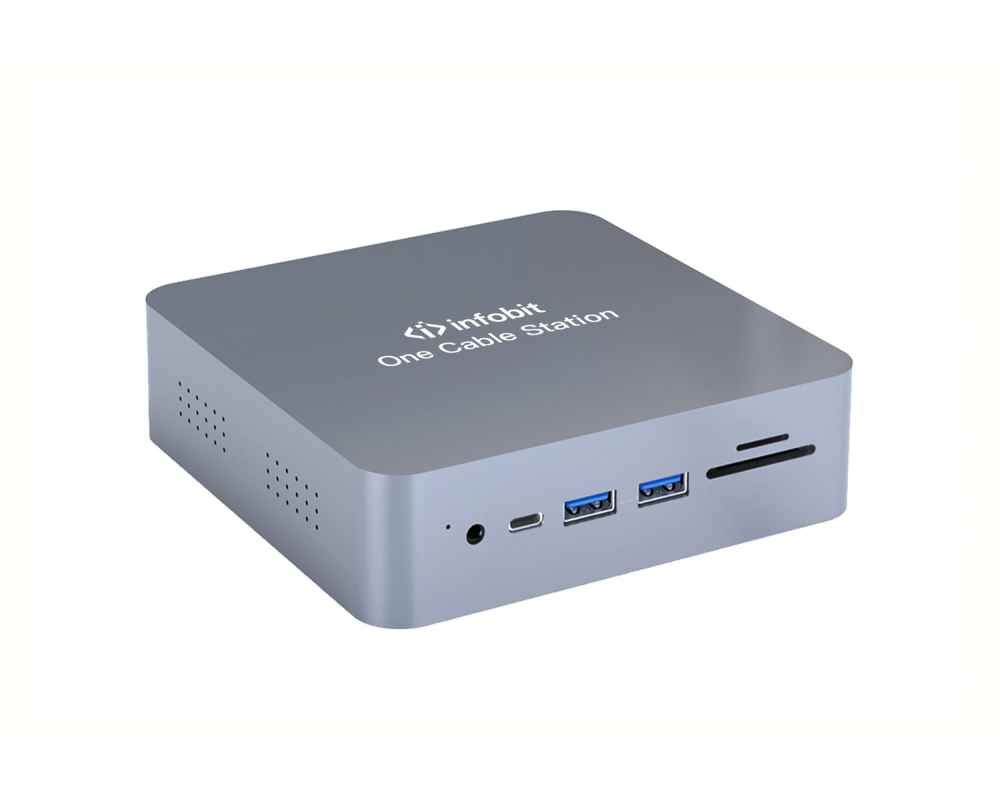

1 восходящее гнездо USB Type-C: подключение к управляющему компьютеру со сквозной передачей питания.

2 порта USB-A (USB 2.0, 480 Мбит/с): подключение USB-устройств — камеры, микрофона, USB-накопителя, клавиатуры, мыши, принтера и других устройств.

3 гнезда USB Type-C (USB 3.0, 5 Гбит/с) для передачи данных USB.

1 аудиогнездо 3,5 мм (аудио + микрофон): автоматическая адаптация к трёх- и четырёхконтактным штекерам 3,5 мм.

1 порт RJ45: автоматическое согласование скорости 1000 / 100 / 10 Мбит/с.

2 порта HDMI: видеовыход до 4K (3840 × 2160) при 30 Гц.

1 выход DP: видеовыход до 4K (3840 × 2160) при 30 Гц.

1 слот TF: USB 3.0, поддержка карт TF ёмкостью до 2 ТБ.

1 слот SD: USB 3.0, поддержка карт SD ёмкостью до 2 ТБ.

3 порта USB-A (USB 3.0, 5 Гбит/с): подключение USB-устройств — камеры, микрофона, USB-накопителя, клавиатуры, мыши, принтера и других устройств.

1 аудиопорт 3,5 мм и 1 микрофонный порт.

1 источник питания 24 В постоянного тока / 4 А.

Режимы отображения

Настройка расширения и дублирования

При подключении одного внешнего дисплея максимальное выходное разрешение составляет 4K при 30 Гц. При подключении двух дисплеев поддерживается один выход 4K при 30 Гц и один выход 1080p.

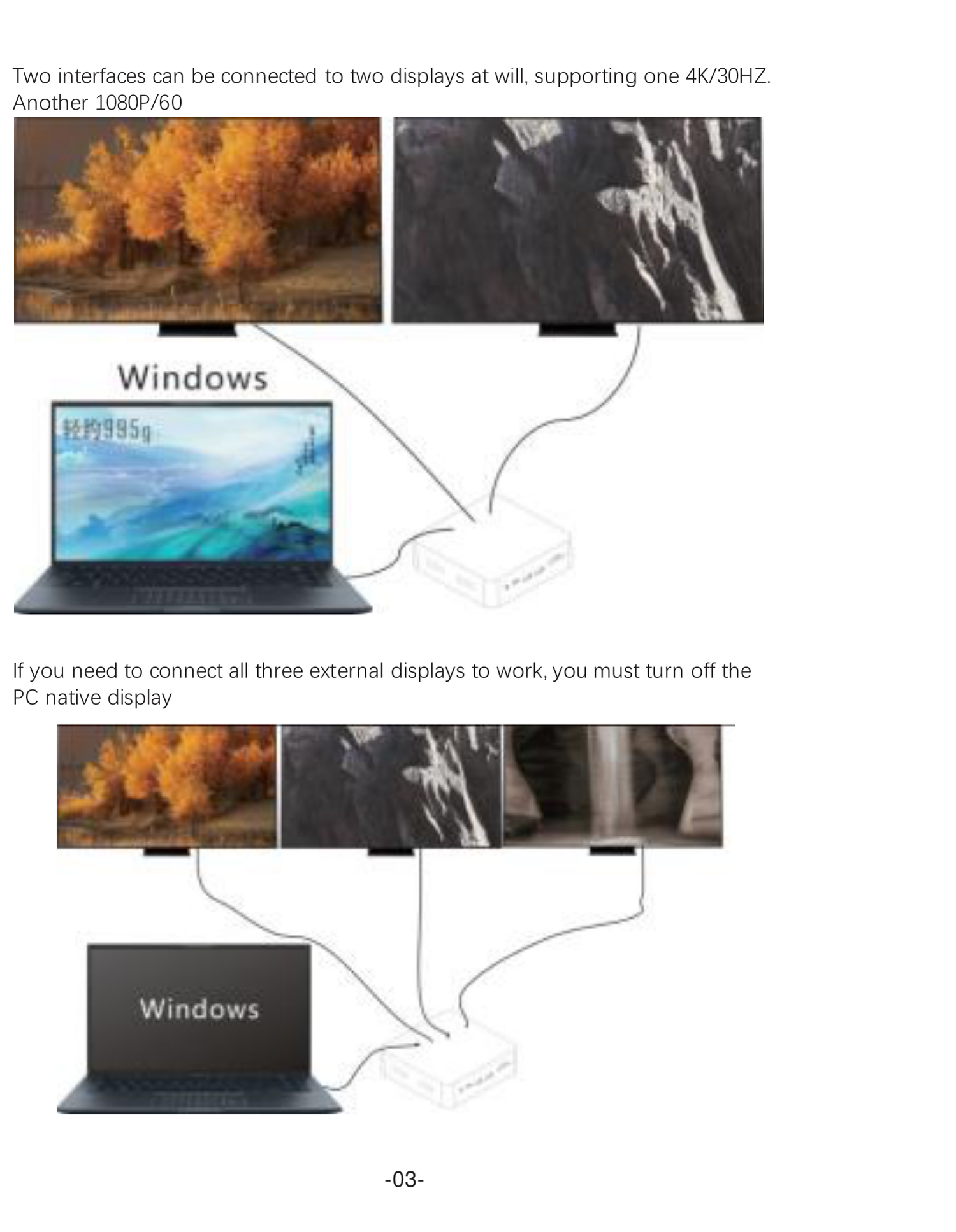

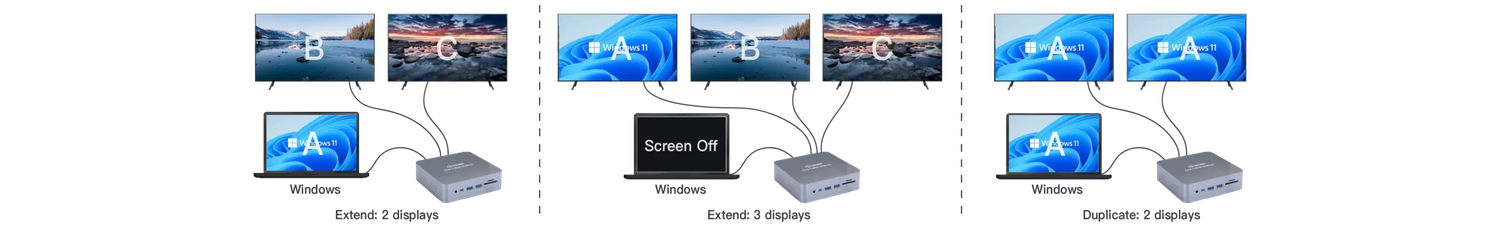

Windows: расширение рабочего стола

К любым двум интерфейсам можно подключить два дисплея: один с разрешением 4K при 30 Гц, другой — 1080p при 60 Гц.

Чтобы все три внешних дисплея работали одновременно, необходимо выключить собственный экран компьютера.

Windows: дублирование

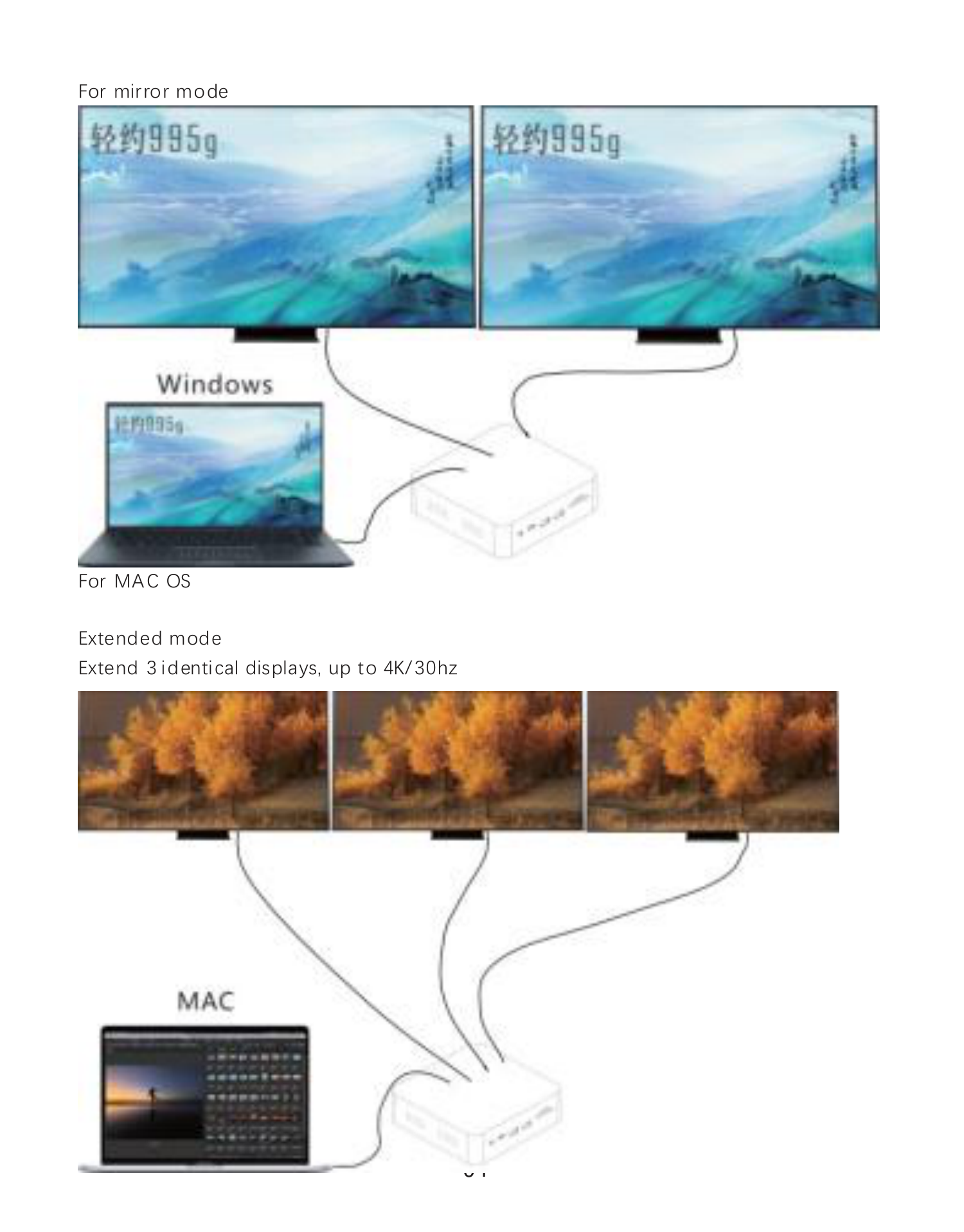

Mac OS: расширение

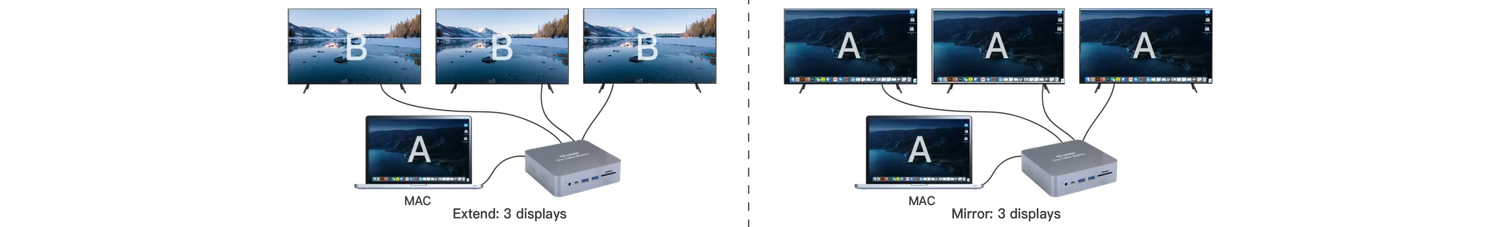

Расширение на 3 внешних дисплея с одинаковым изображением, до 4K при 30 Гц.

Mac OS: дублирование

Примечание: Возможности видеокарт разных конфигураций компьютеров различаются. Способ вывода изображения зависит от видеокарты компьютера и приблизительно соответствует приведённым вариантам. Для расширения и дублирования пользователь должен изменить настройки системы: изделие не назначает режимы автоматически. Оно запоминает последние пользовательские настройки, поэтому при следующем подключении дисплея автоматически возвращается к последнему сохранённому режиму.

Условия окружающей среды

• Рабочая температура: 0–40 °C.
• Рабочая относительная влажность: 10–90% RH, без конденсации.
• Температура хранения: −40…+70 °C.
• Относительная влажность при хранении: 5–90% RH, без конденсации.

Руководство пользователя INFOBIT iTrans OCS 181

Станция подключения одним кабелем. Модель OCS 181.

Благодарим за приобретение наших изделий! Перед использованием внимательно прочитайте руководство пользователя и убедитесь, что изделие соответствует вашим требованиям.

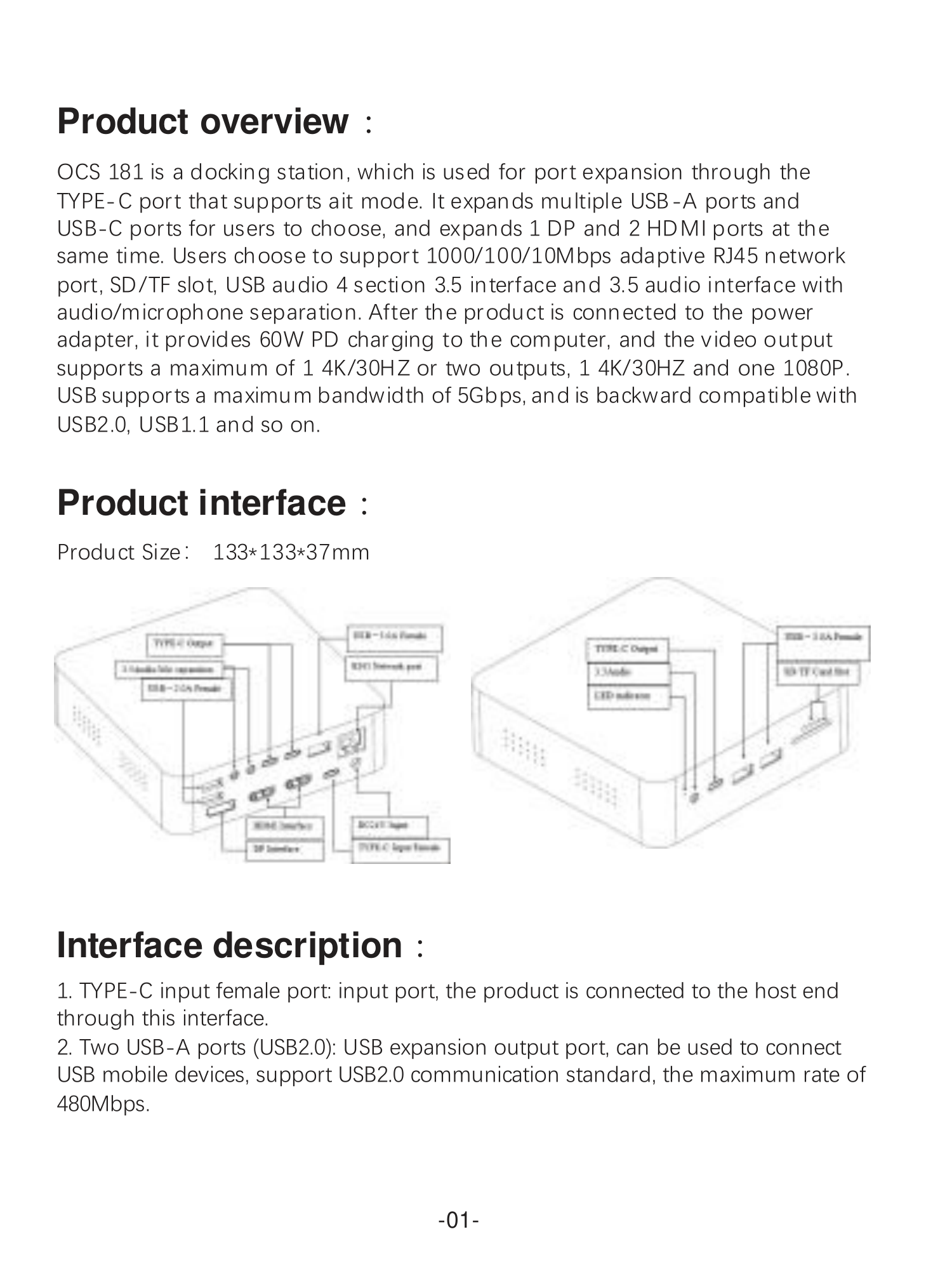

Обзор изделия

OCS 181 — док-станция для расширения набора портов через USB Type-C с поддержкой режима, обозначенного в руководстве как «ait». Пользователю доступны дополнительные порты USB-A и USB-C, а также 1 DP и 2 HDMI. Устройство поддерживает сетевой порт RJ45 с автоматическим согласованием скорости 1000 / 100 / 10 Мбит/с, слоты SD/TF, четырёхконтактный аудиоинтерфейс USB 3,5 мм и раздельные аудио- и микрофонный интерфейсы 3,5 мм. После подключения адаптера питания устройство заряжает компьютер по PD мощностью 60 Вт. Видеовыход поддерживает один дисплей 4K при 30 Гц или два дисплея: один 4K при 30 Гц и один 1080p. Максимальная пропускная способность USB — 5 Гбит/с; поддерживается обратная совместимость с USB 2.0, USB 1.1 и другими предыдущими версиями.

Интерфейсы изделия

Размеры изделия: 133 × 133 × 37 мм.

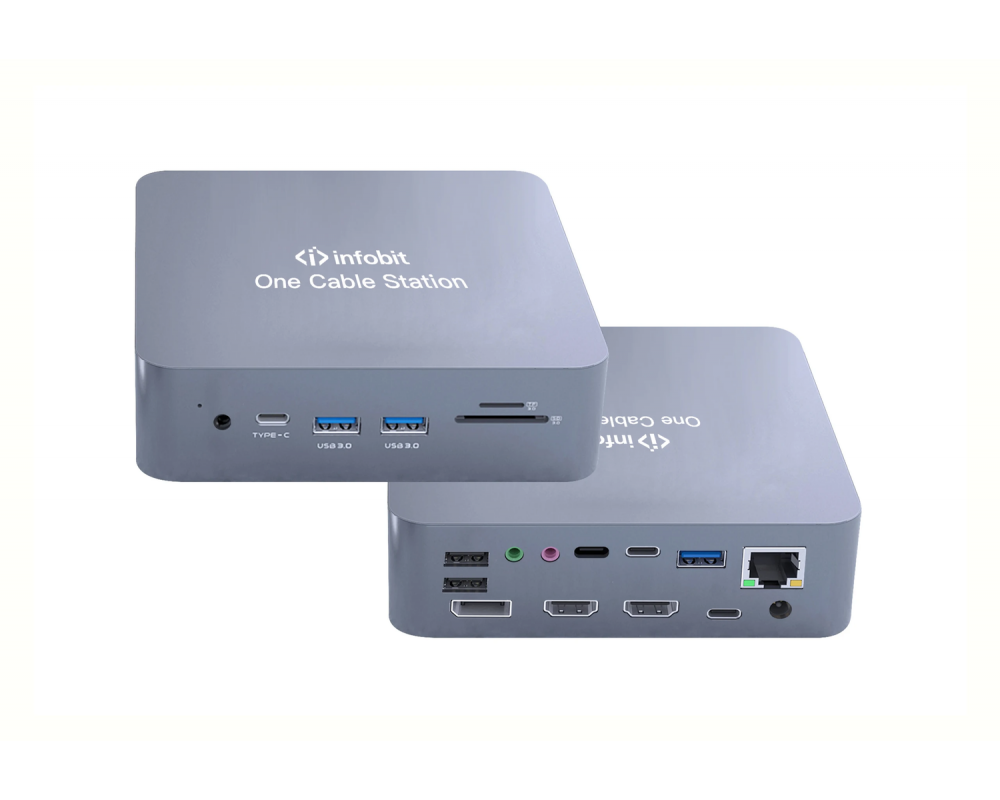

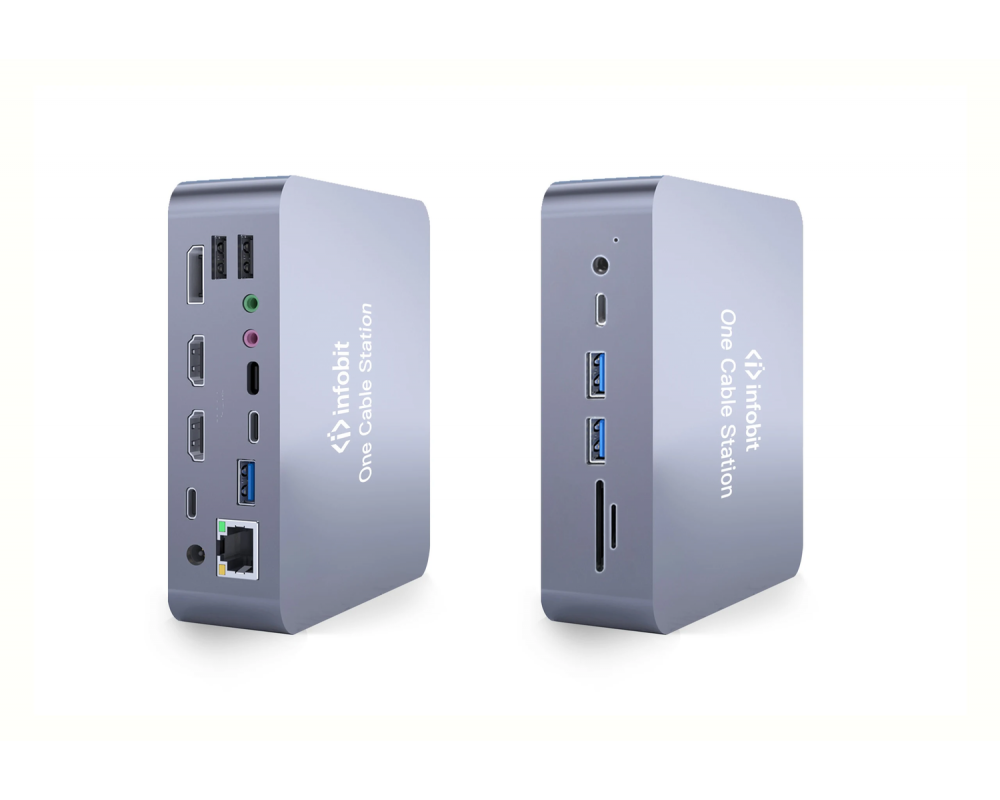

Описание интерфейсов

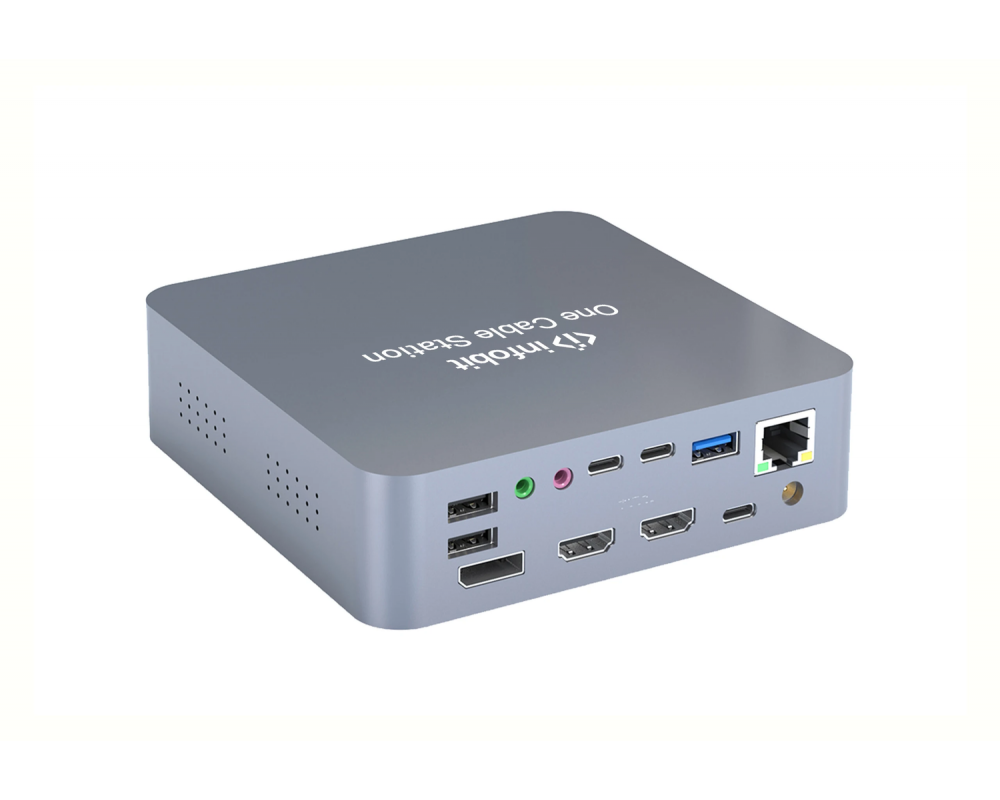

1. Входное гнездо USB Type-C: через этот вход устройство подключается к управляющему компьютеру.
2. Два порта USB-A (USB 2.0): дополнительные нисходящие порты для подключения USB-устройств. Поддержка USB 2.0, максимальная скорость 480 Мбит/с.
3. Три гнезда USB Type-C: порты передачи данных USB с максимальной скоростью 5 Гбит/с. Поддерживают автоматическое определение CC; через них можно подключать мобильные устройства USB Type-C.
4. Одно аудиогнездо 3,5 мм: отдельная внутренняя микросхема ЦАП, подключение устройств прослушивания; автоматическая адаптация к трёх- и четырёхконтактным штекерам 3,5 мм.
5. Один порт RJ45: подключение сетевого кабеля со штекером RJ45, автоматическое согласование 1000 / 100 / 10 Мбит/с.
6. Два порта HDMI: цифровые видеовыходы высокой чёткости, максимальное разрешение 4K (3840 × 2160) при 30 Гц.
7. Один порт DP: цифровой видеоинтерфейс с поддержкой выхода 4K (3840 × 2160) при 30 Гц.
8. Один слот TF: скорость чтения и записи USB 3.0, поддержка карт TF ёмкостью до 2 ТБ.
9. Один слот SD: скорость чтения и записи USB 3.0, поддержка карт SD ёмкостью до 2 ТБ.
10. Три порта USB-A (USB 3.0): дополнительные нисходящие порты для подключения USB-устройств, поддержка USB 3.0 и совместимость с USB 2.0; максимальная скорость 5 Гбит/с.
11. Один комплект раздельных аудио- и микрофонного портов 3,5 мм: отдельное подключение микрофона и устройства прослушивания с трёхконтактными штекерами.
12. Один вход питания постоянного тока: 24 В / 4 А.

Поддерживаемые системы

• Microsoft Windows XP или более поздняя версия.
• Mac OS 10.6.2 или более поздняя версия.
• Linux Fedora FC8 или более поздняя версия.

Настройка расширения и дублирования

При подключении одного внешнего дисплея максимальное выходное разрешение составляет 4K при 30 Гц. При подключении двух дисплеев поддерживается один выход 4K при 30 Гц и один выход 1080p.

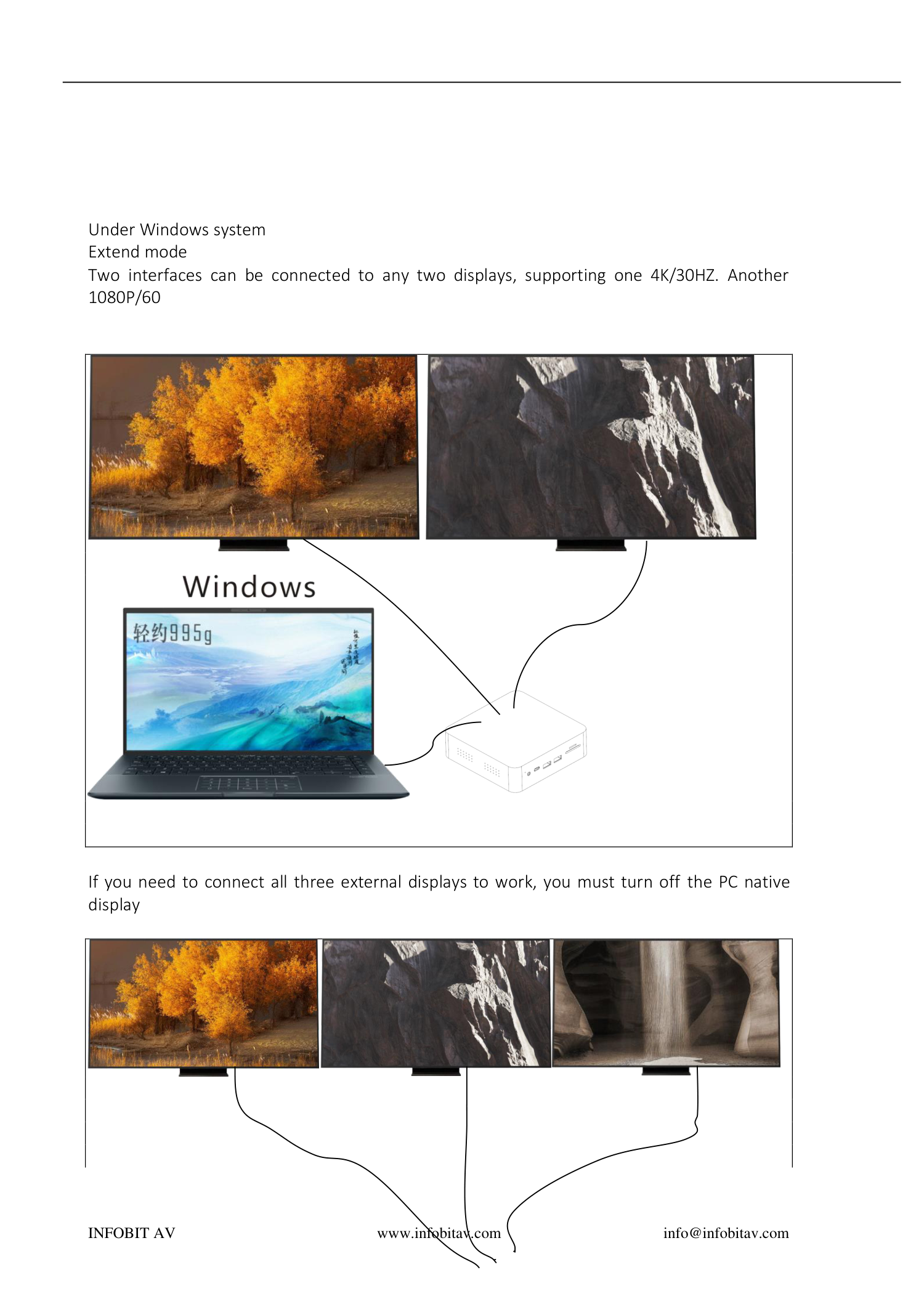

Windows: расширение рабочего стола

К любым двум интерфейсам можно подключить два дисплея: один с разрешением 4K при 30 Гц, другой — 1080p при 60 Гц.

Чтобы все три внешних дисплея работали одновременно, необходимо выключить собственный экран компьютера.

Windows: дублирование

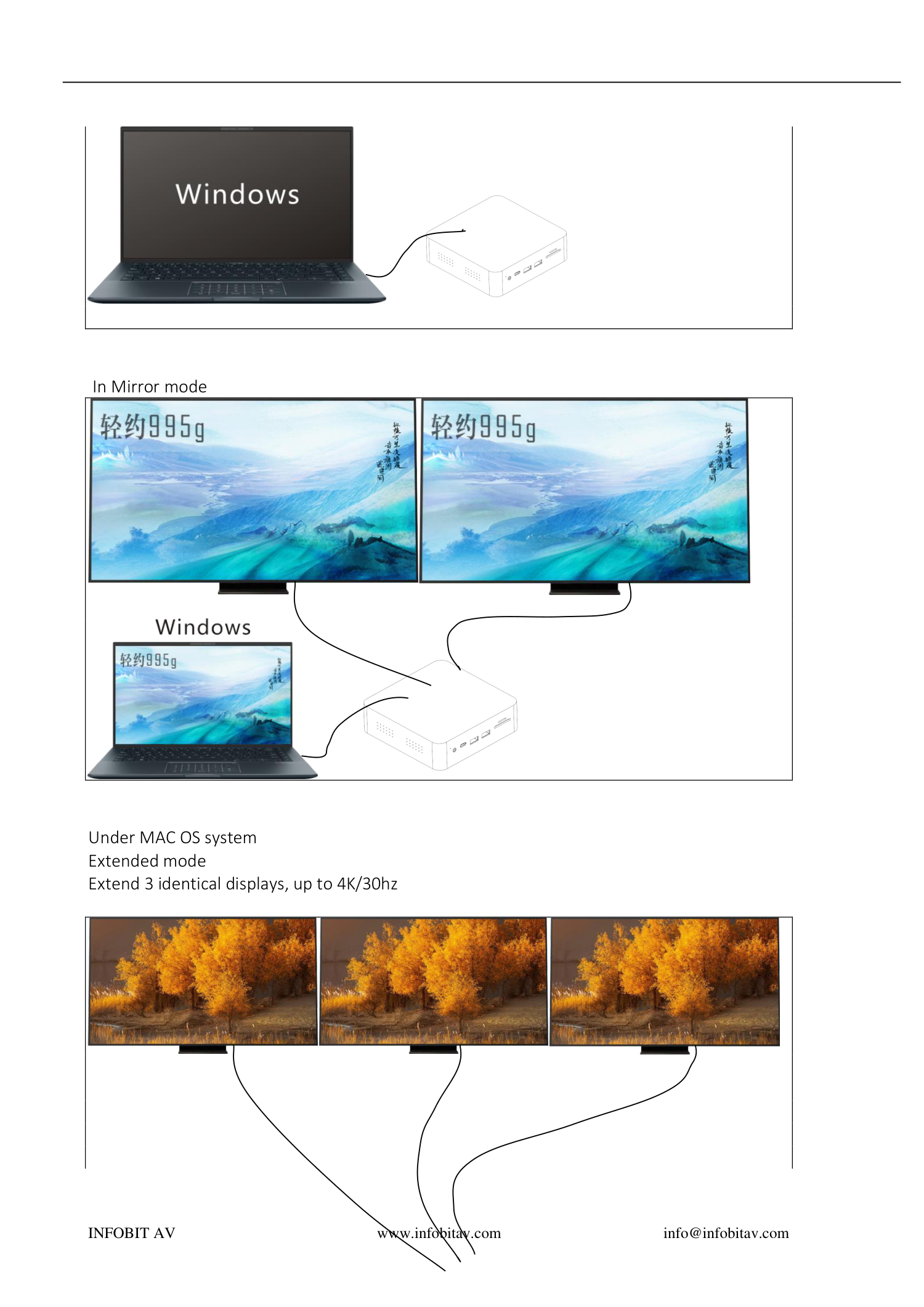

Mac OS: расширение

Расширение на 3 внешних дисплея с одинаковым изображением, до 4K при 30 Гц.

Mac OS: дублирование

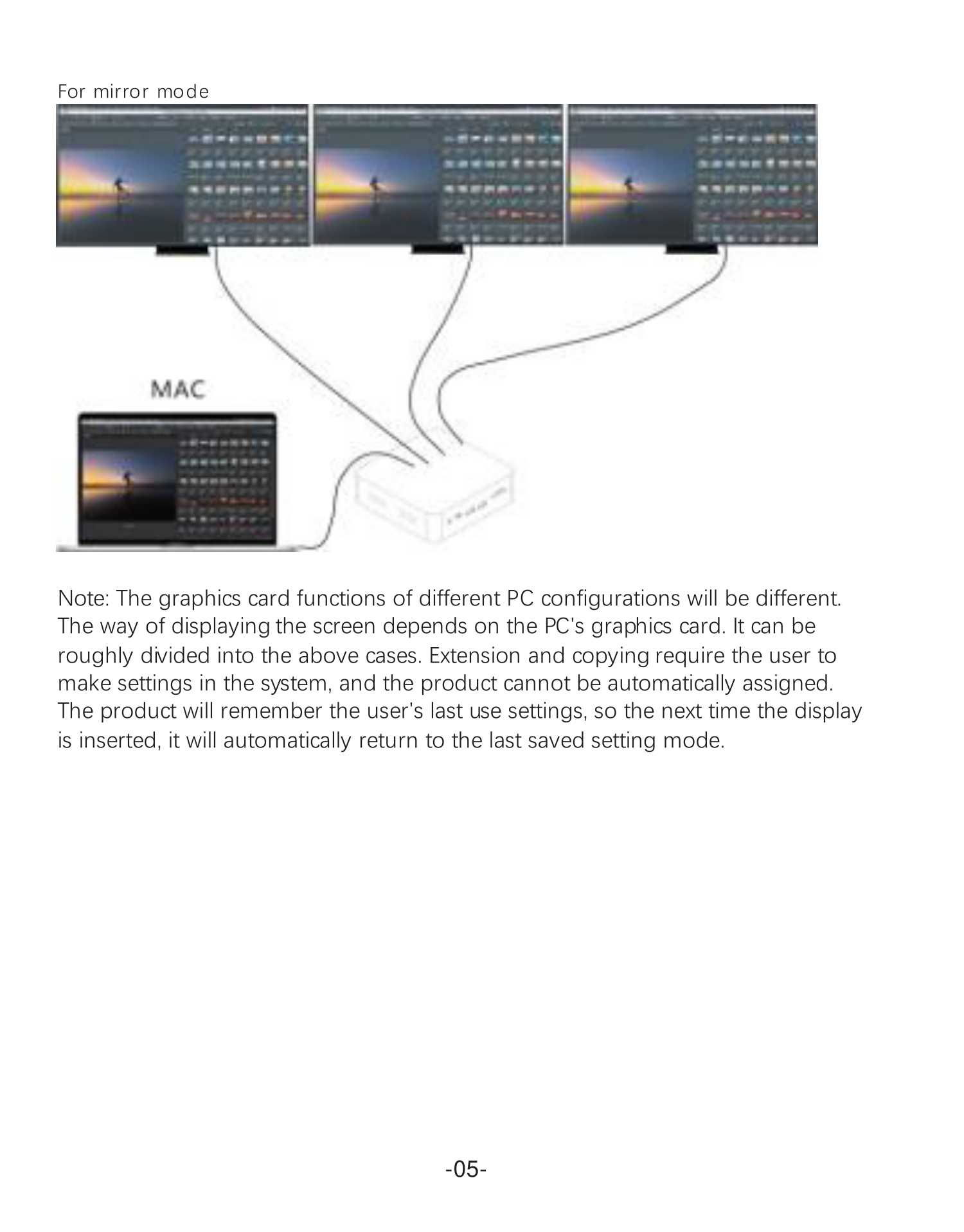

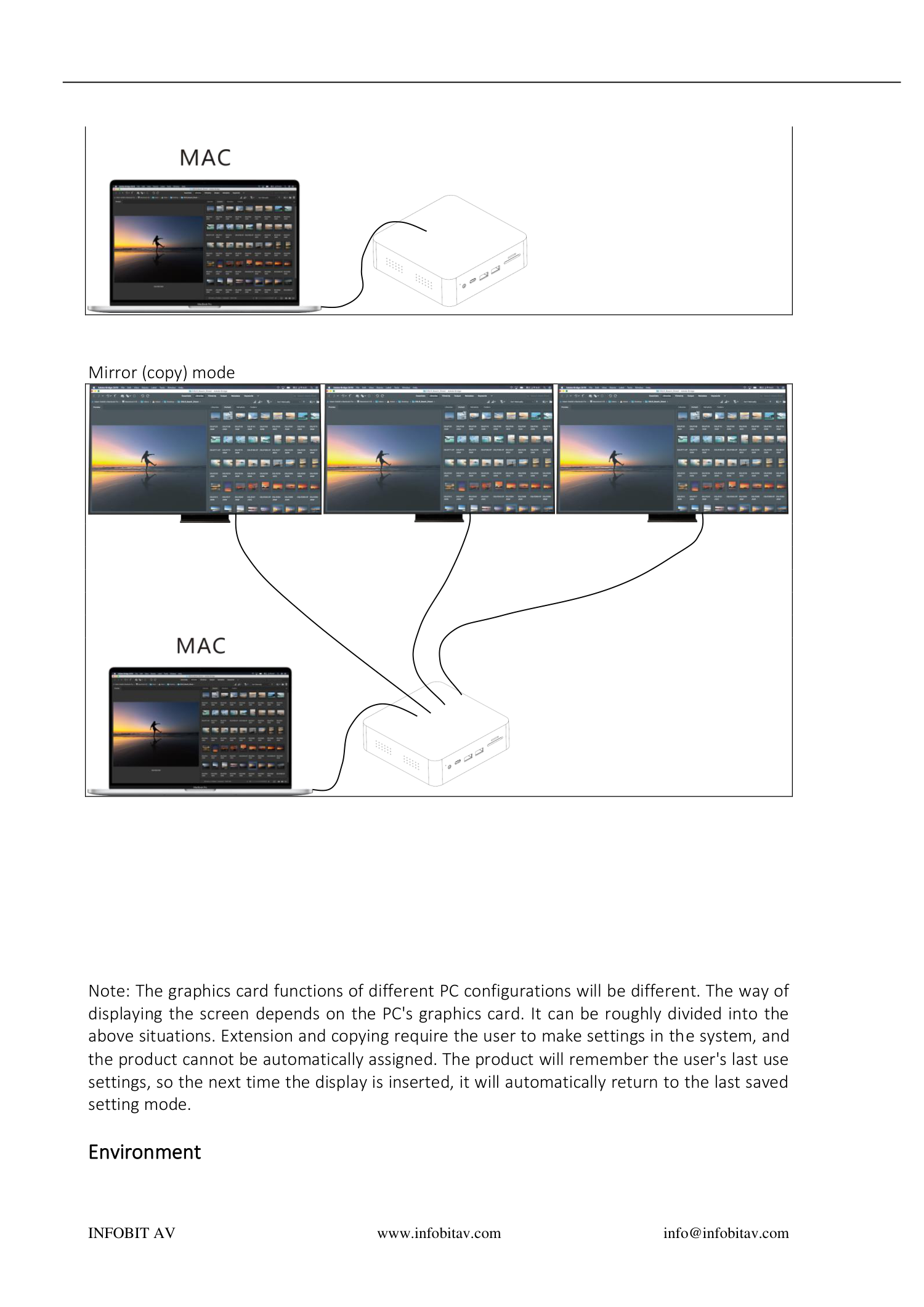

Примечание: Возможности видеокарт разных конфигураций компьютеров различаются. Способ вывода изображения зависит от видеокарты компьютера и приблизительно соответствует приведённым вариантам. Для расширения и дублирования пользователь должен изменить настройки системы: изделие не назначает режимы автоматически. Оно запоминает последние пользовательские настройки, поэтому при следующем подключении дисплея автоматически возвращается к последнему сохранённому режиму.

Перед использованием внимательно прочитайте руководство пользователя.
