INFOBIT iTrans HD-ARC — двухканальный преобразователь HDMI ARC в Dante
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans HD-ARC — двухканальный преобразователь HDMI ARC в Dante.
Особенности INFOBIT iTrans HD-ARC:
Аудиовход HDMI ARC.
Поддержка протокола AES67.
Управление через Dante Controller.
Питание PoE или постоянным напряжением 5 В.
Частота дискретизации 44,1/48 кГц.
Частотная характеристика: 20 Гц – 20 кГц, ±0,5 дБ.
Технические характеристики
| Модель | iTrans HD-ARC |
| Наименование | Двухканальный преобразователь ARC в Dante |
| Частота дискретизации | 44,1/48 кГц |
| Разрядность | 24 бита |
| Протокол | Поддержка AES67 |
| Питание | PoE IEEE 802.3af |
| Частотная характеристика | 20 Гц – 20 кГц, ±0,5 дБ (при одинаковой частоте дискретизации) |
| Коэффициент гармонических искажений и шум (THD+N) | < 0,0001 % при 0 dBFS (при одинаковой частоте дискретизации) |
| Отношение сигнал/шум (SNR) | > 160 дБ, коррекция A |
| Переходные помехи | < −140 дБ, коррекция A |
| Наименование устройства | Кодер Dante |
| Питание | 5 В постоянного тока, 3 А |
| Рабочая температура | −5…+55 °C |
| Температура хранения | −25…+70 °C |
| Потребляемая мощность | 1 Вт |
| Размеры (Д × Ш × В) | 114 × 48 × 26 мм |
| Масса нетто | 175 г |

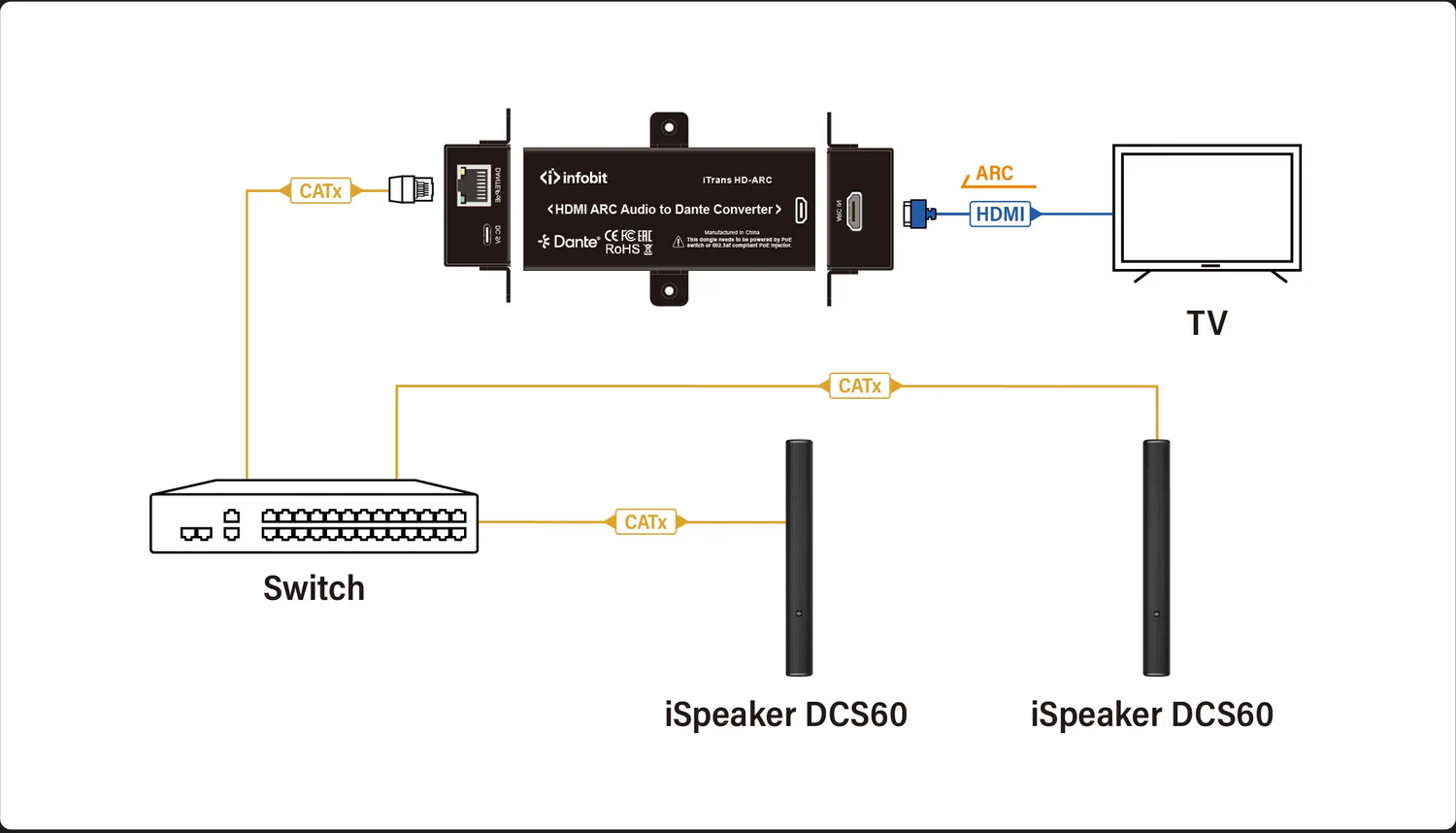

Схема подключения
Обозначения на схеме: TV — телевизор; Switch — сетевой коммутатор; CATx — сетевой кабель. На схеме показаны подключение телевизора по HDMI ARC и передача аудио через коммутатор к двум громкоговорителям iSpeaker DCS60.
Руководство пользователя INFOBIT iTrans HD-ARC

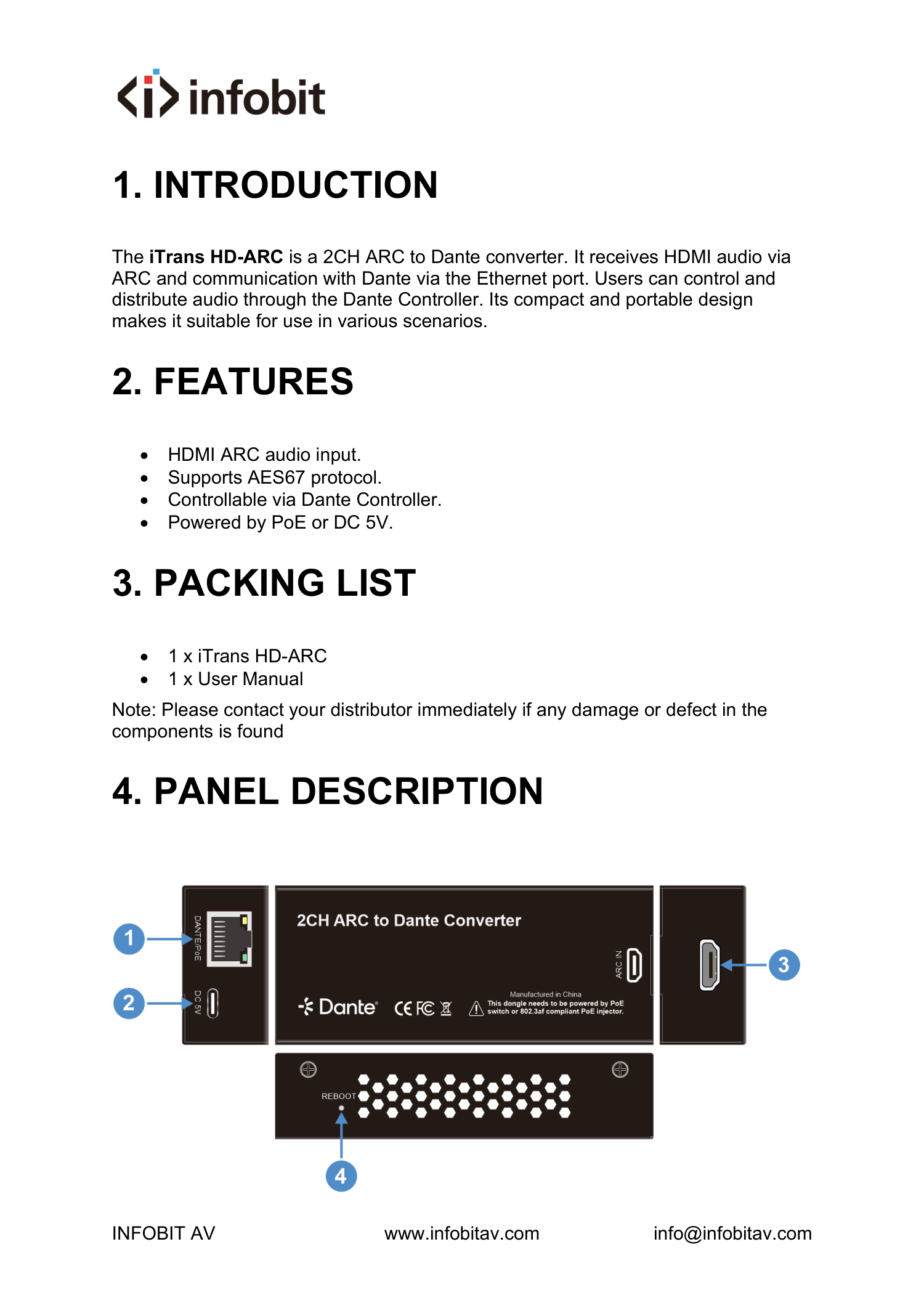

Введение
INFOBIT iTrans HD-ARC — двухканальный преобразователь ARC в Dante. Он принимает аудиосигнал HDMI через ARC и обменивается данными с Dante через порт Ethernet. Пользователи могут управлять аудио и распределять его через Dante Controller. Компактная переносная конструкция позволяет использовать устройство в различных сценариях.
Особенности из руководства
- Аудиовход HDMI ARC.
- Поддержка протокола AES67.
- Управление через Dante Controller.
- Питание PoE или постоянным напряжением 5 В.
Комплект поставки
- iTrans HD-ARC — 1 шт.
- Руководство пользователя — 1 шт.
Примечание: при обнаружении повреждений или дефектов компонентов немедленно обратитесь к дистрибьютору.

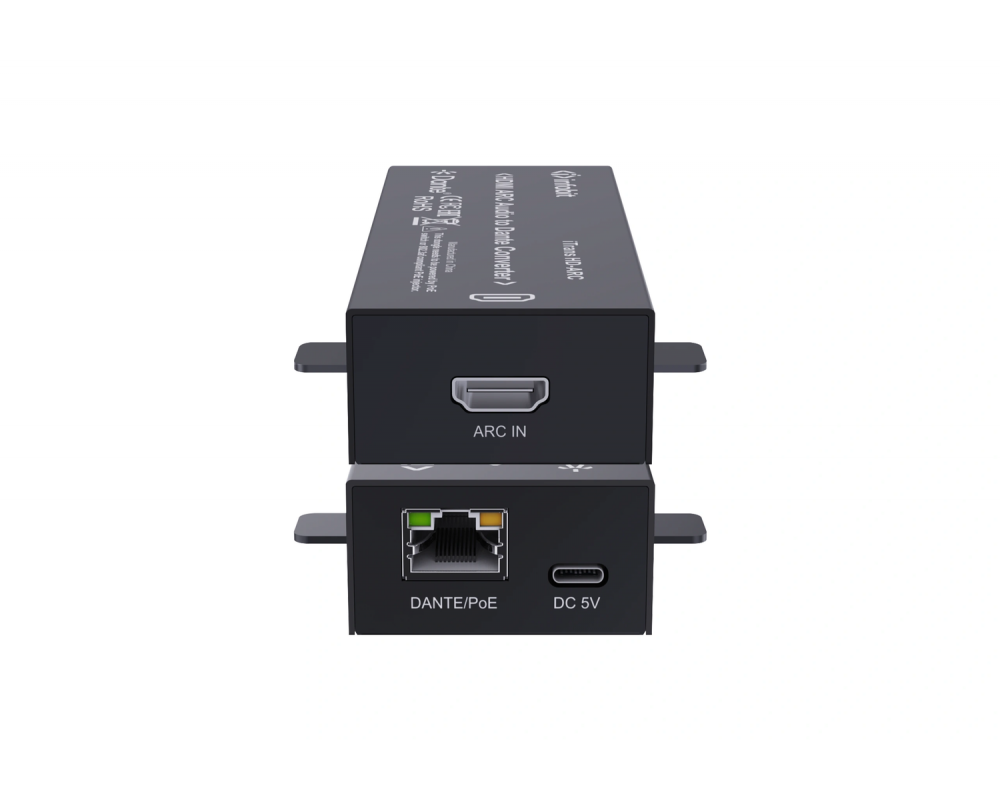

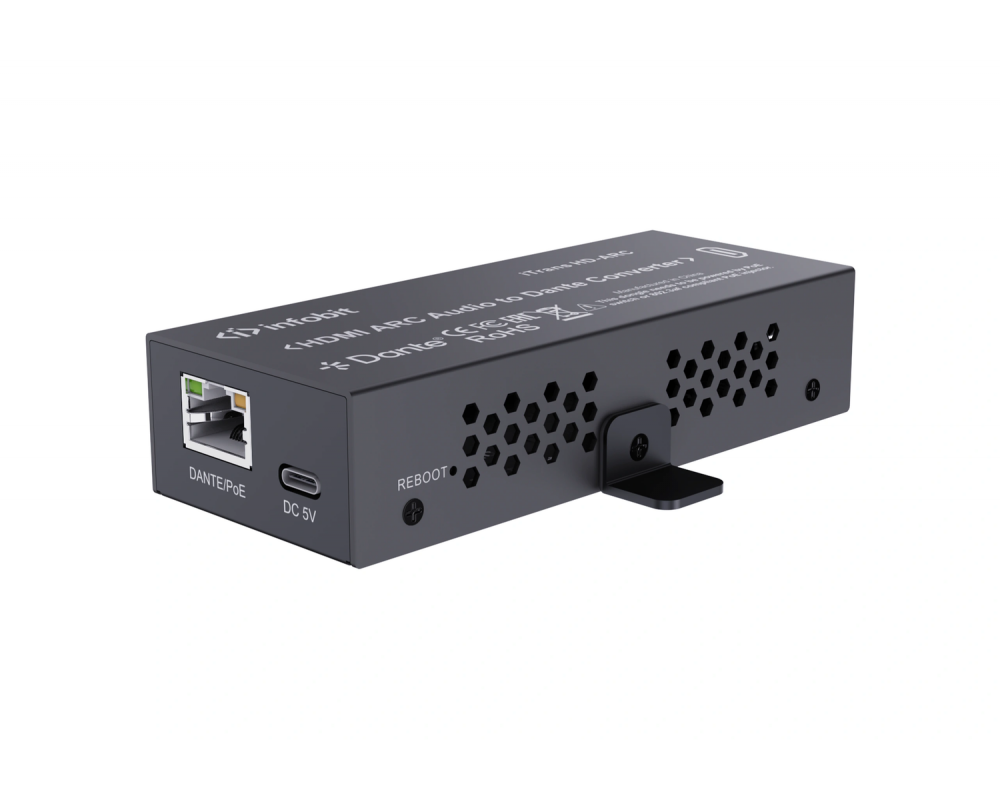

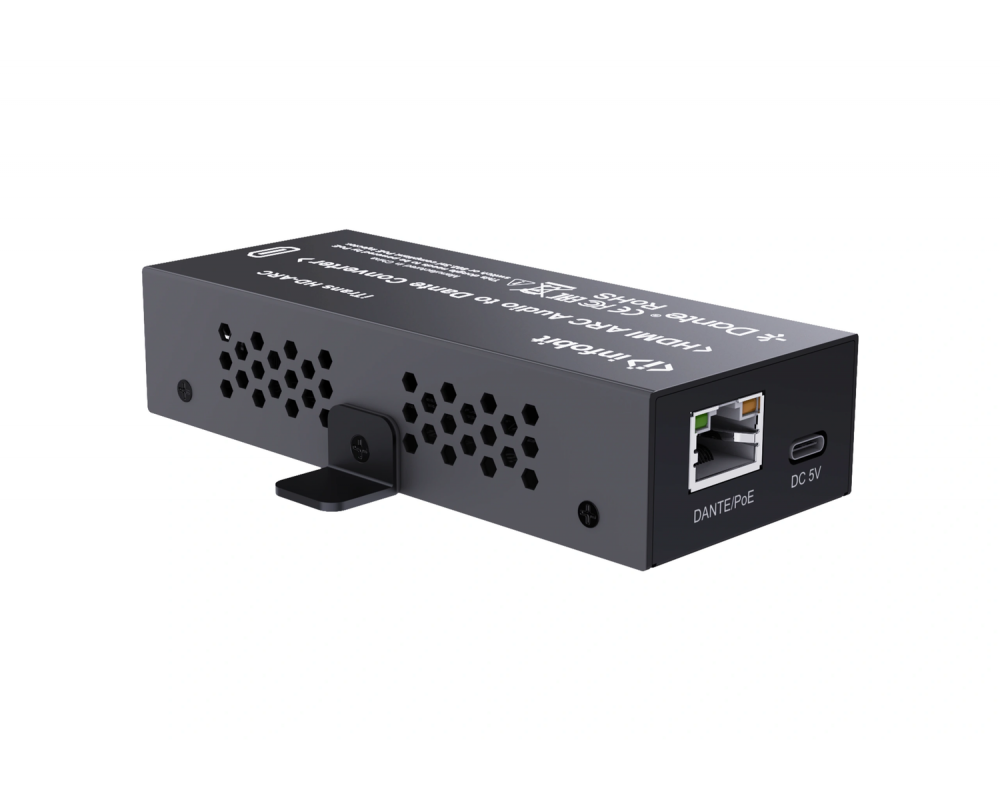

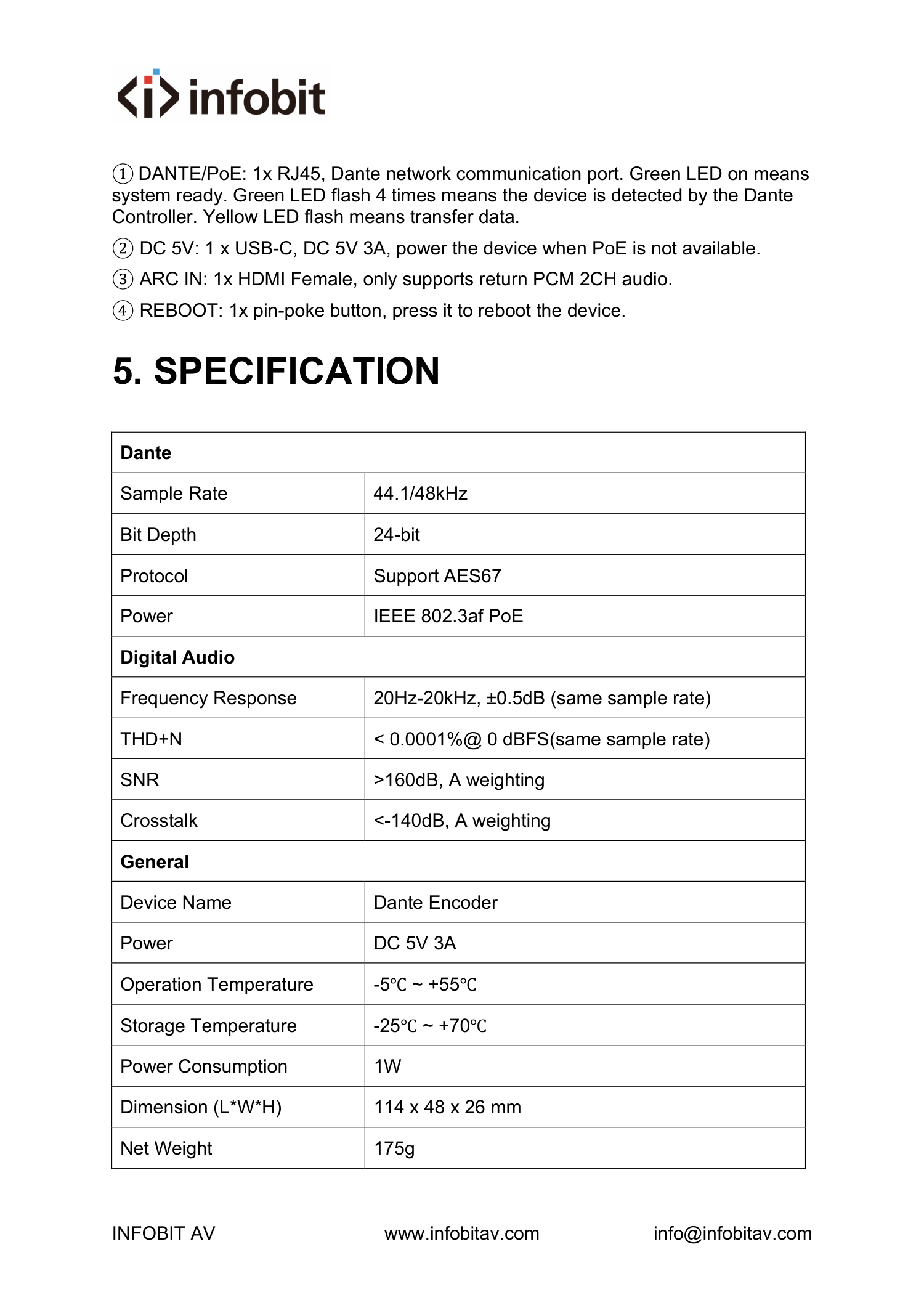

Разъёмы и элементы управления
| № | Обозначение | Описание |
| ① | DANTE/PoE | 1 × RJ45, порт связи с сетью Dante. Постоянное свечение зелёного индикатора означает готовность системы. Четыре мигания зелёного индикатора означают, что устройство обнаружено Dante Controller. Мигание жёлтого индикатора означает передачу данных. |
| ② | DC 5V | 1 × USB-C, 5 В постоянного тока, 3 А. Питание устройства при отсутствии PoE. |

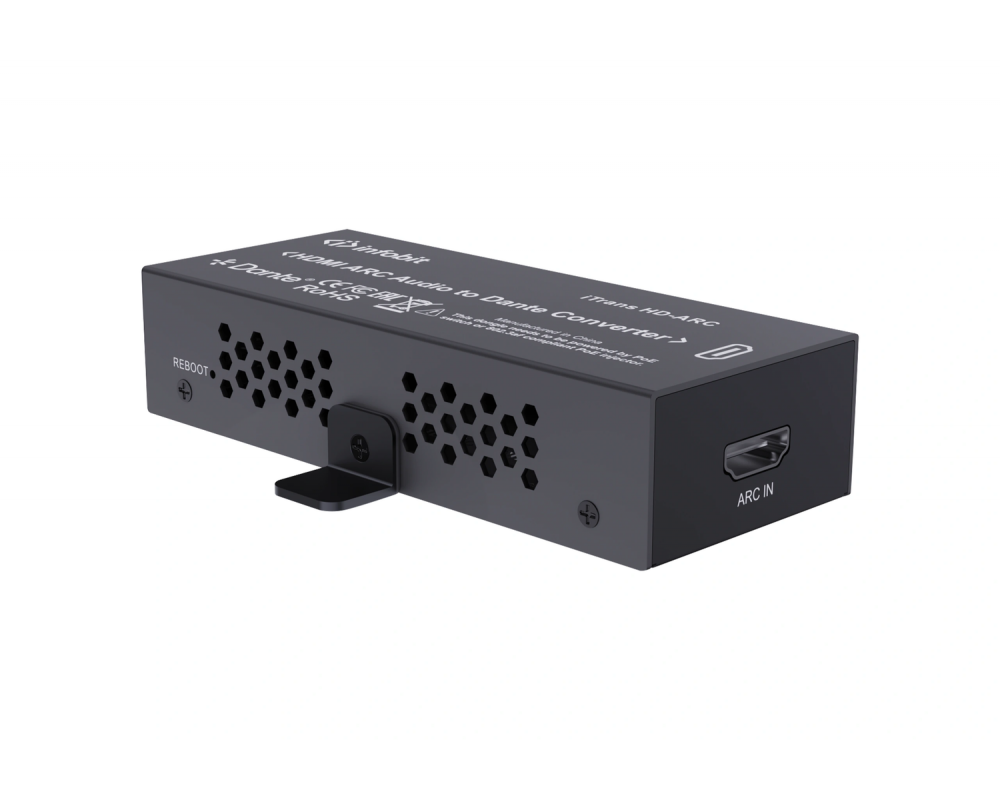

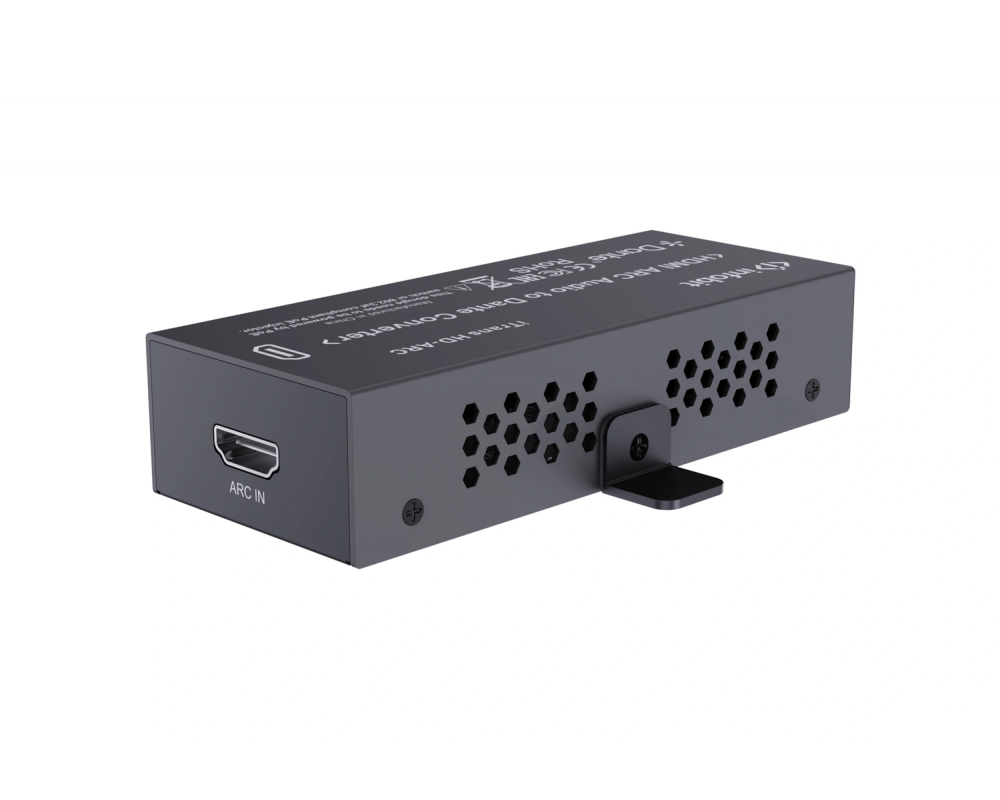

| ③ | ARC IN | 1 × гнездо HDMI. Поддерживается только возврат двухканального аудио PCM. |
| ④ | REBOOT | 1 × утопленная кнопка. Нажмите её тонким предметом для перезагрузки устройства. |
Характеристики из руководства
| Dante | |
| Частота дискретизации | 44,1/48 кГц |
| Разрядность | 24 бита |
| Протокол | Поддержка AES67 |
| Питание | PoE IEEE 802.3af |
| Цифровое аудио | |
| Частотная характеристика | 20 Гц – 20 кГц, ±0,5 дБ (при одинаковой частоте дискретизации) |
| Коэффициент гармонических искажений и шум (THD+N) | < 0,0001 % при 0 dBFS (при одинаковой частоте дискретизации) |
| Отношение сигнал/шум (SNR) | > 160 дБ, коррекция A |
| Переходные помехи | < −140 дБ, коррекция A |
| Общие параметры | |
| Наименование устройства | Кодер Dante |
| Питание | 5 В постоянного тока, 3 А |
| Рабочая температура | −5…+55 °C |
| Температура хранения | −25…+70 °C |
| Потребляемая мощность | 1 Вт |
| Размеры (Д × Ш × В) | 114 × 48 × 26 мм |
| Масса нетто | 175 г |

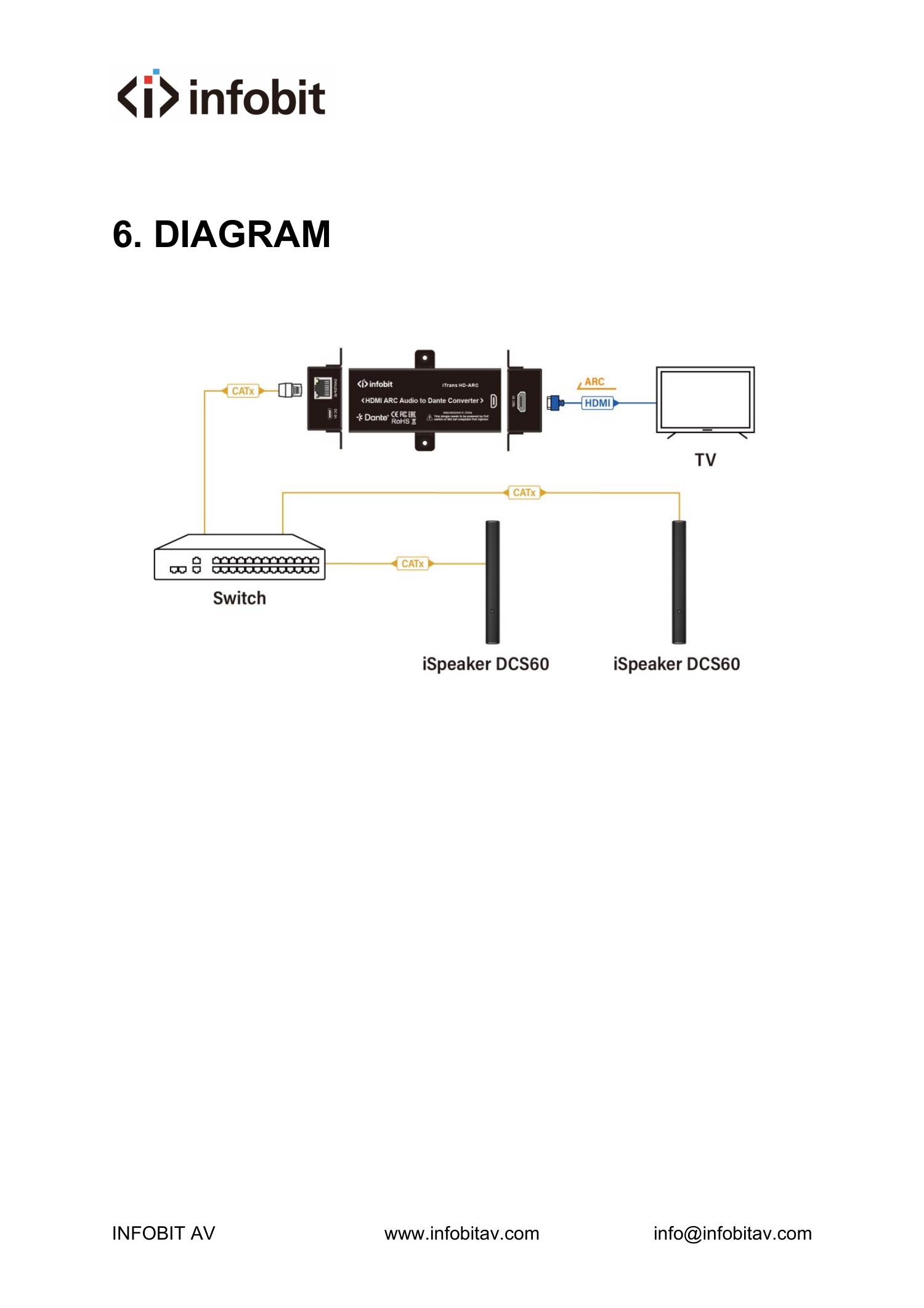

Схема из руководства
Обозначения на схеме: TV — телевизор; Switch — сетевой коммутатор; CATx — сетевой кабель. На схеме показаны подключение телевизора по HDMI ARC и передача аудио через коммутатор к двум громкоговорителям iSpeaker DCS60.
Документы
INFOBIT iTrans HD-ARC — руководство пользователя V1.0 (PDF) — 0.65M, 2025-12-16
