INFOBIT iTrans HD — преобразователь HDMI в 3G SDI
- 0.00 р.
- Без НДС: 0.00 р.
-

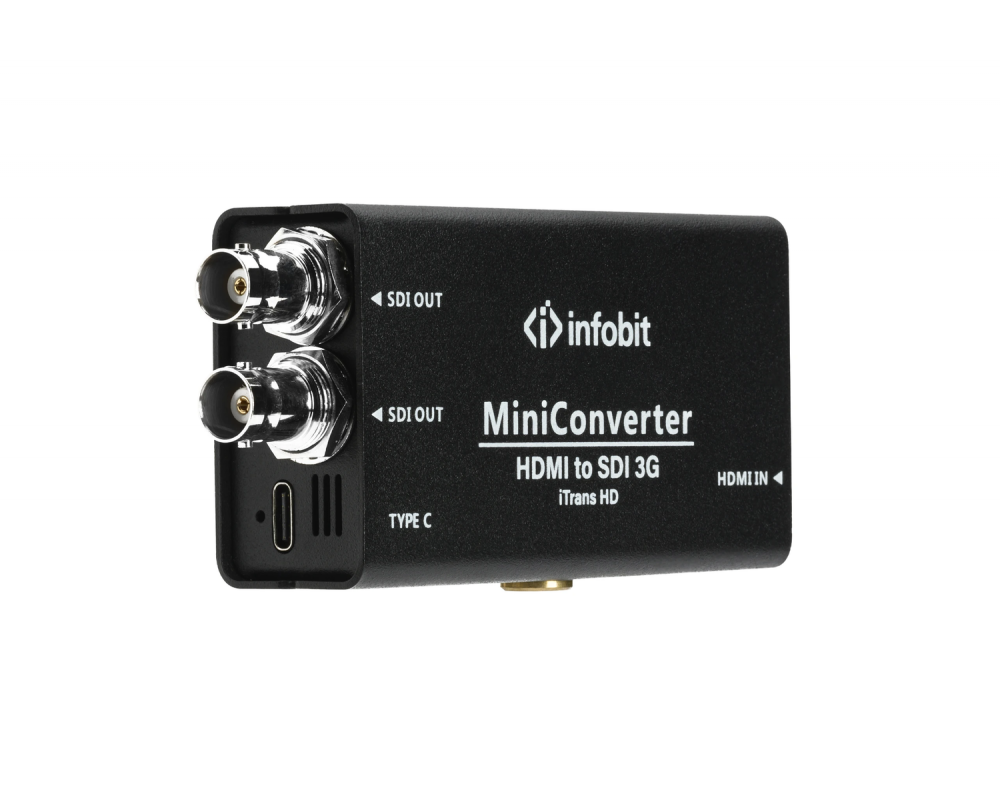

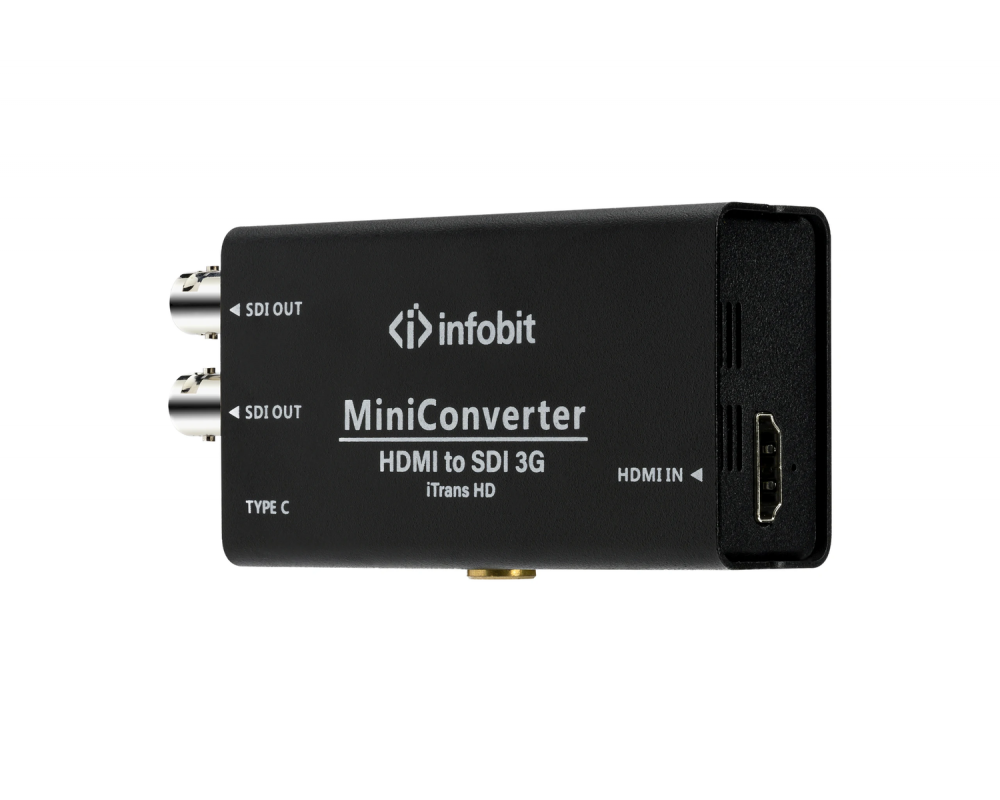

INFOBIT iTrans HD — преобразователь HDMI в 3G SDI.
Особенности INFOBIT iTrans HD:
Поддержка преобразования одного канала HDMI в два выхода SDI.
Поддержка выходных сигналов 3G/HD/SD SDI.
Автоматическое согласование входного и выходного разрешения; выходное разрешение до 1080p, 60 Гц.
Питание через USB Type-C, 5 В.
Резьбовое крепёжное отверстие 1/4 дюйма.
Поддержка выходов Level A и Level B.
Технические характеристики
| Модель | iTrans HD | |
| Наименование | Преобразователь HDMI в 3G SDI | |
| Вход сигнала HDMI | Выходной сигнал | Видеосигнал HDMI |
| Разъём | HDMI | |
| Амплитуда сигнала | 800 мВ ±10 % (100 Ом) | |
| Импеданс | 100 Ом | |
| Выход сигнала SDI | Выходной сигнал | Сигнал SDI |
| Разъём | BNC | |
| Скорость передачи данных | 270 Мбит/с – 2,97 Гбит/с | |
| Амплитуда сигнала | 800 мВ ±10 % (75 Ом) | |
| Импеданс | 75 Ом | |
| Прочие параметры | Питание | USB Type-C, 5 В |
| Размеры | 107,5 × 48 × 25,5 мм | |
| Панель управления | Нет | |
| Масса | 0,18 кг | |
| Рабочая температура | 0…50 °C | |
| Температура хранения | −20…75 °C | |
| Рабочая влажность | 20–70 % относительной влажности | |
| Влажность при хранении | 0–90 % относительной влажности | |

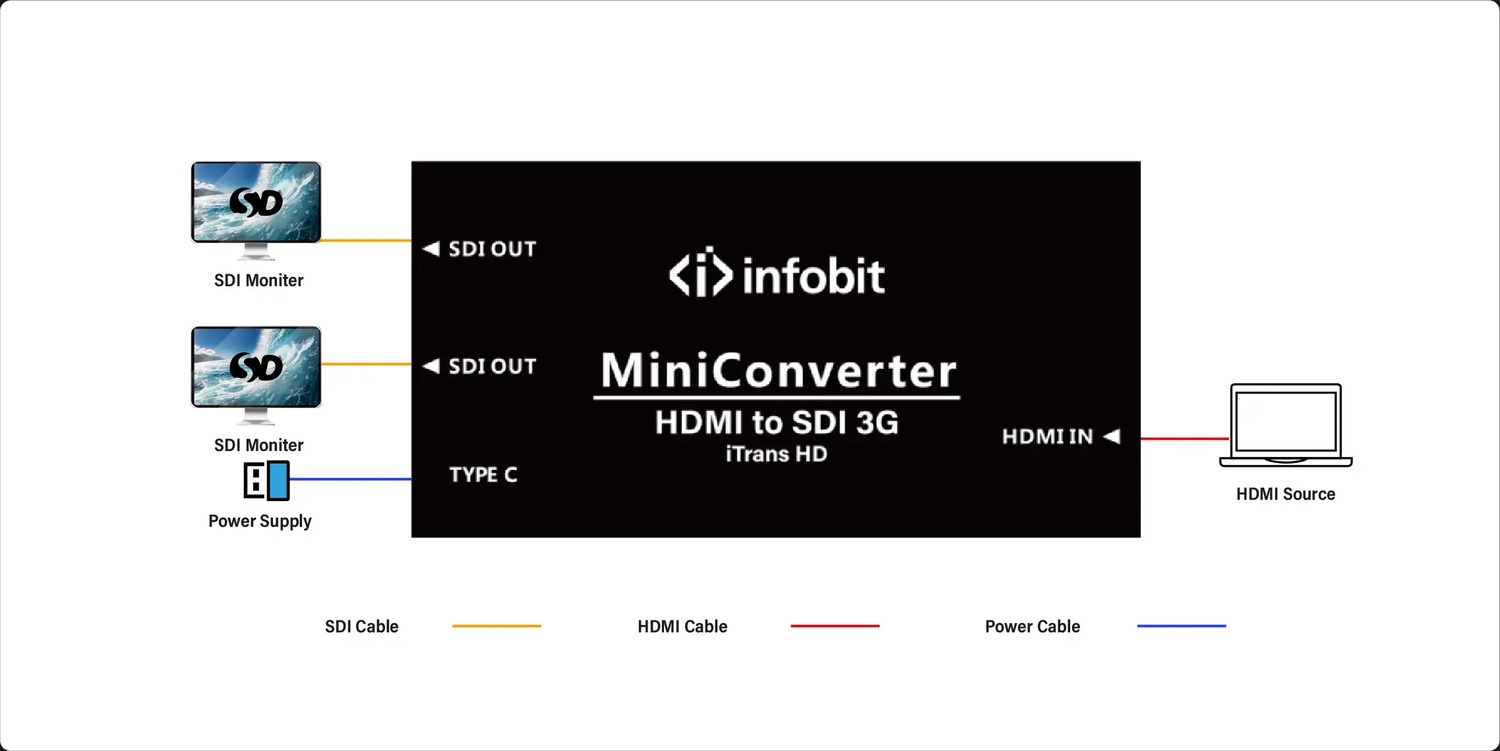

Схема подключения
Обозначения на схеме: SDI Monitor — монитор SDI; HDMI Source — источник HDMI; Power Supply — источник питания; SDI Cable — кабель SDI; HDMI Cable — кабель HDMI; Power Cable — кабель питания. На схеме показаны один источник HDMI, два монитора SDI и питание через USB Type-C.

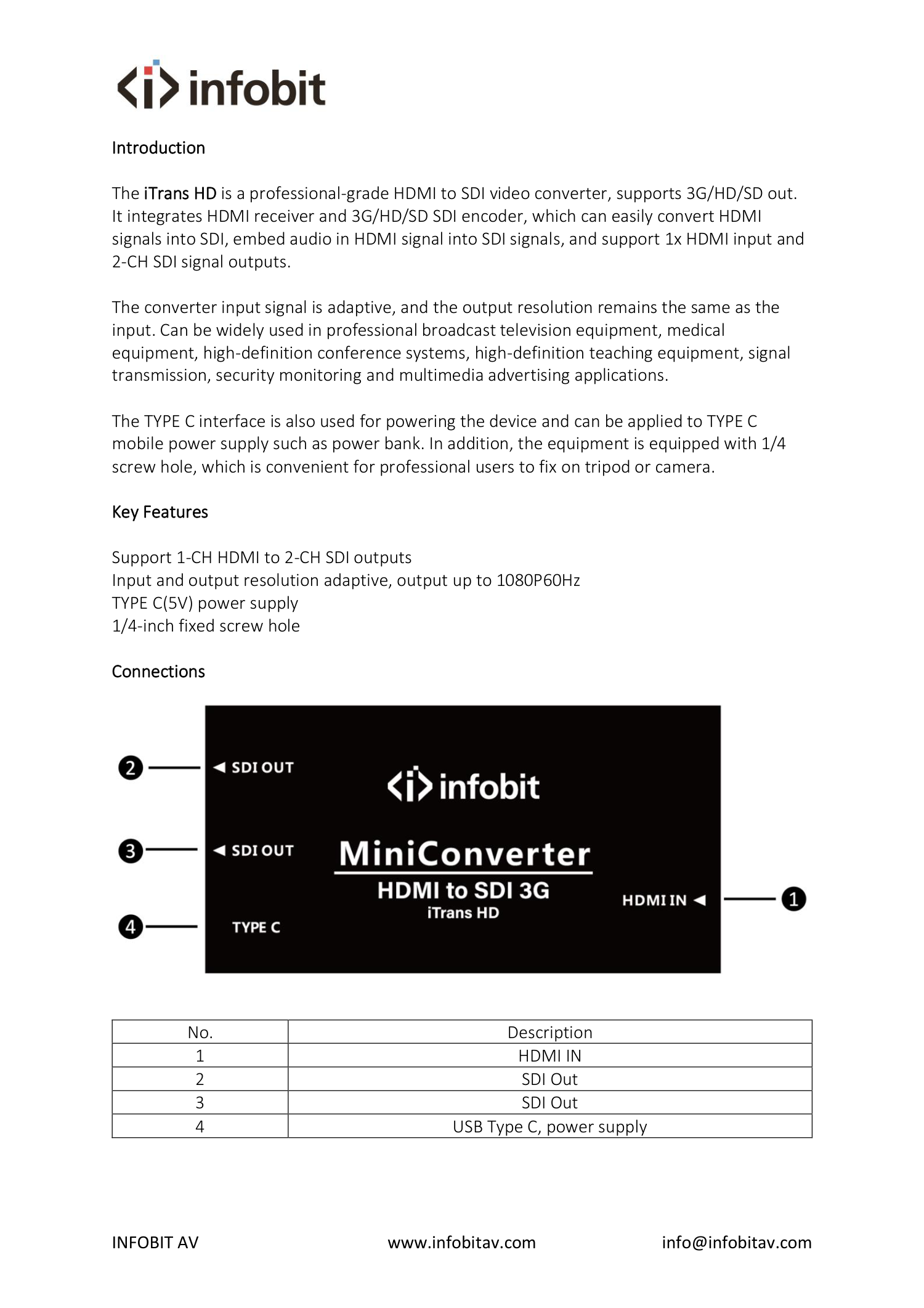

Руководство пользователя INFOBIT iTrans HD
Введение
INFOBIT iTrans HD — профессиональный видеопреобразователь HDMI в SDI с поддержкой выходов 3G/HD/SD. Он объединяет приёмник HDMI и кодер 3G/HD/SD SDI, преобразует сигналы HDMI в SDI и встраивает аудио из сигнала HDMI в сигналы SDI. Предусмотрены один вход HDMI и два выхода сигнала SDI.
Преобразователь автоматически адаптируется к входному сигналу, а выходное разрешение остаётся таким же, как входное. Устройство может применяться в профессиональном телевизионном вещательном оборудовании, медицинском оборудовании, конференц-системах высокой чёткости, учебном оборудовании высокой чёткости, системах передачи сигналов, охранного видеонаблюдения и мультимедийной рекламы.

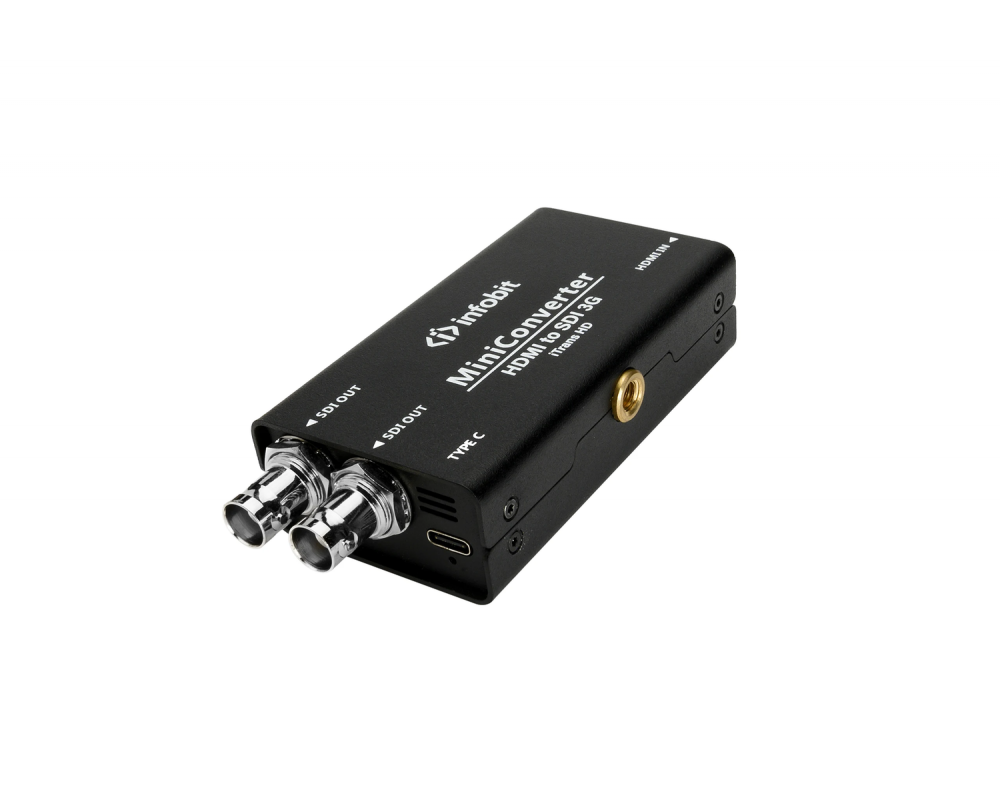

Интерфейс USB Type-C также используется для питания устройства и допускает применение мобильных источников питания с Type-C, например внешнего аккумулятора. Кроме того, устройство оснащено резьбовым отверстием 1/4 дюйма, которое позволяет профессиональным пользователям закреплять его на штативе или камере.
Особенности из руководства
- Поддержка преобразования одного канала HDMI в два выхода SDI.
- Автоматическое согласование входного и выходного разрешения; выходное разрешение до 1080p, 60 Гц.
- Питание через USB Type-C, 5 В.
- Резьбовое крепёжное отверстие 1/4 дюйма.

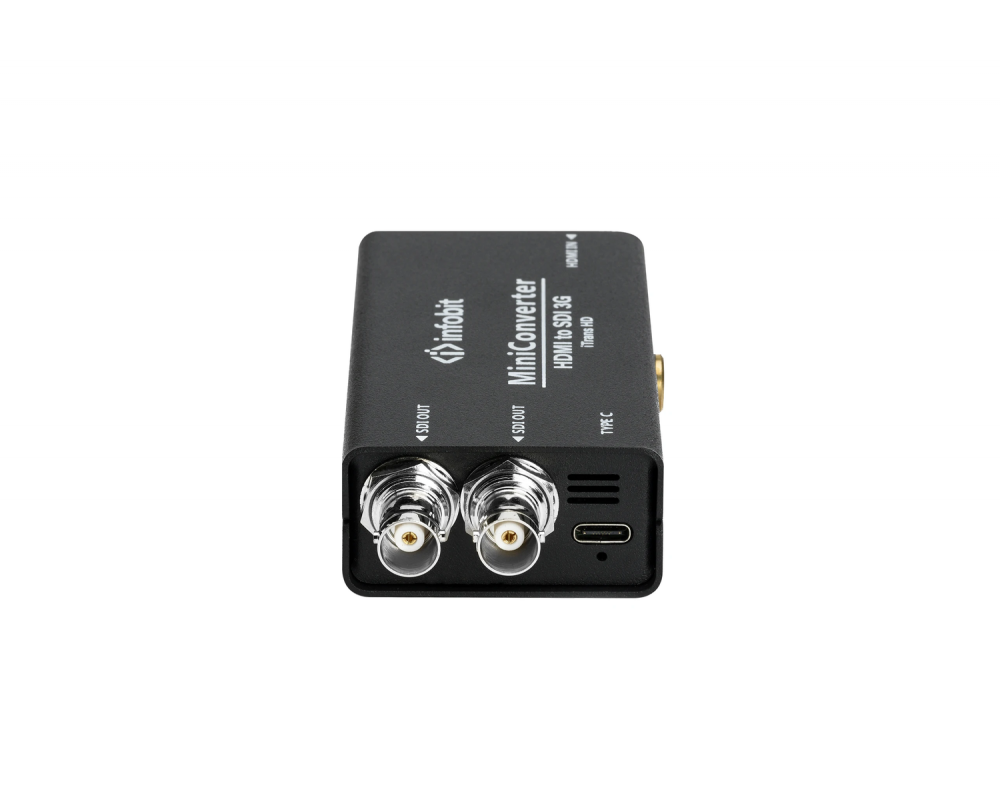

Разъёмы и элементы управления
| № | Описание |
| 1 | HDMI IN — вход HDMI |
| 2 | SDI Out — выход SDI |
| 3 | SDI Out — выход SDI |
| 4 | USB Type-C — питание |

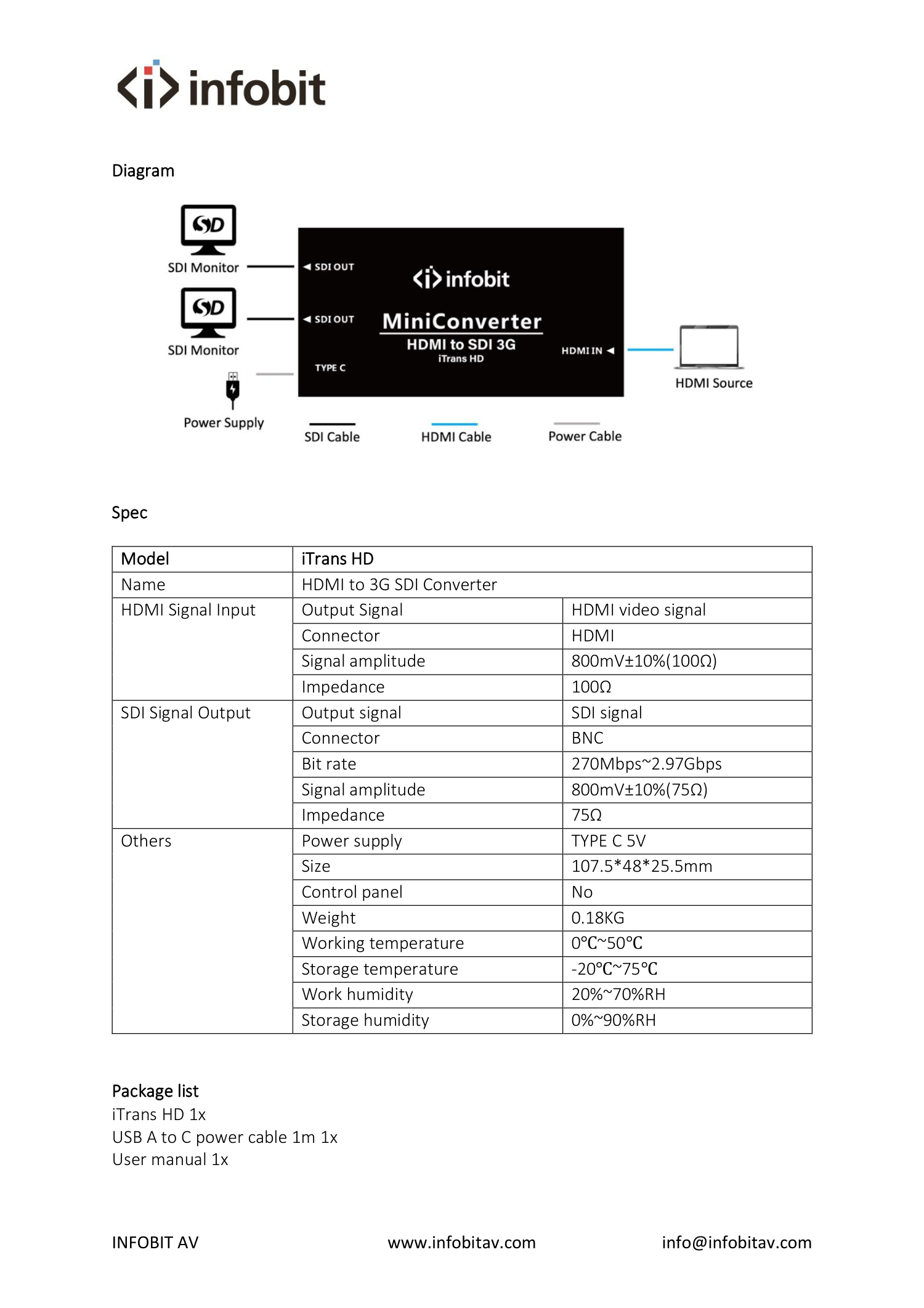

Схема и характеристики из руководства
Обозначения на схеме: SDI Monitor — монитор SDI; HDMI Source — источник HDMI; Power Supply — источник питания; SDI Cable — кабель SDI; HDMI Cable — кабель HDMI; Power Cable — кабель питания. На схеме показаны один источник HDMI, два монитора SDI и питание через USB Type-C.
| Модель | iTrans HD | |
| Наименование | Преобразователь HDMI в 3G SDI | |
| Вход сигнала HDMI | Выходной сигнал | Видеосигнал HDMI |
| Разъём | HDMI | |
| Амплитуда сигнала | 800 мВ ±10 % (100 Ом) | |
| Импеданс | 100 Ом | |
| Выход сигнала SDI | Выходной сигнал | Сигнал SDI |
| Разъём | BNC | |
| Скорость передачи данных | 270 Мбит/с – 2,97 Гбит/с | |
| Амплитуда сигнала | 800 мВ ±10 % (75 Ом) | |
| Импеданс | 75 Ом | |
| Прочие параметры | Питание | USB Type-C, 5 В |
| Размеры | 107,5 × 48 × 25,5 мм | |
| Панель управления | Нет | |
| Масса | 0,18 кг | |
| Рабочая температура | 0…50 °C | |
| Температура хранения | −20…75 °C | |
| Рабочая влажность | 20–70 % относительной влажности | |
| Влажность при хранении | 0–90 % относительной влажности | |
Комплект поставки
- iTrans HD — 1 шт.
- Кабель питания USB A – USB C длиной 1 м — 1 шт.
- Руководство пользователя — 1 шт.
Техническая поддержка производителя
Для получения технической поддержки обратитесь к местному дистрибьютору, продавцу или непосредственно в INFOBIT по электронной почте info@infobitav.com.
Документы
INFOBIT iTrans HD — руководство пользователя V1.0 (PDF) — 0.26M, 2024-09-02
