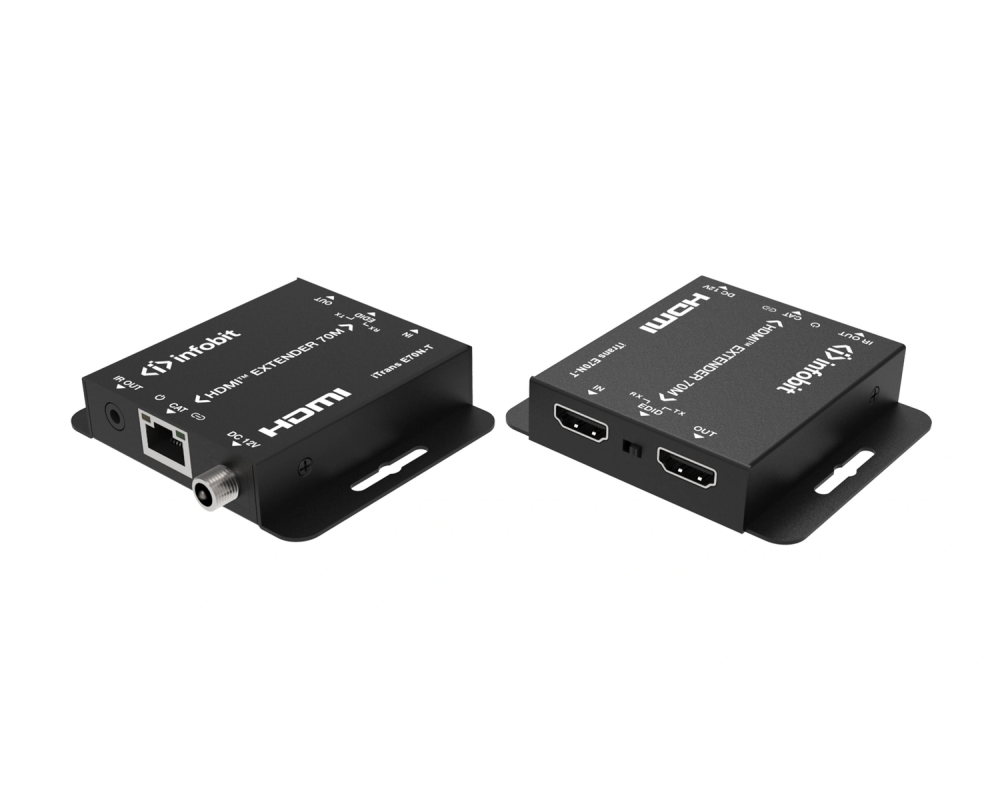

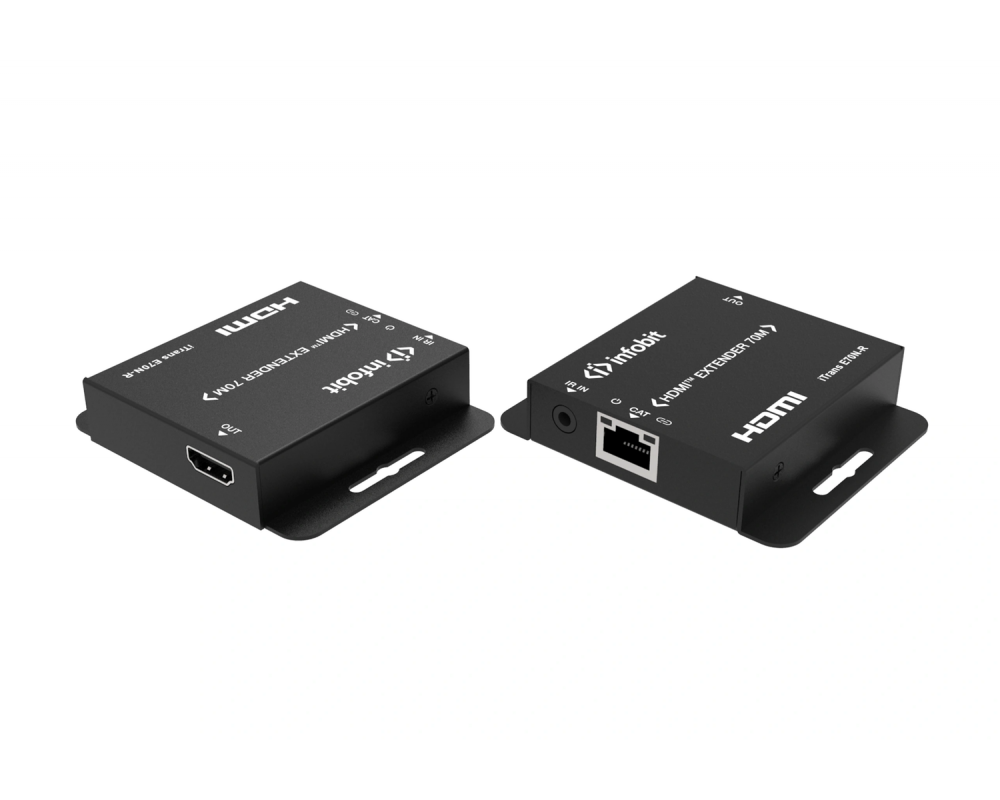

INFOBIT iTrans E70N — удлинитель HDMI 4K30 по CAT6/5E с ИК-управлением

INFOBIT iTrans E70N — удлинитель HDMI 4K30 по CAT6/5E с ИК-управлением.

Особенности INFOBIT iTrans E70N:

Технические характеристики

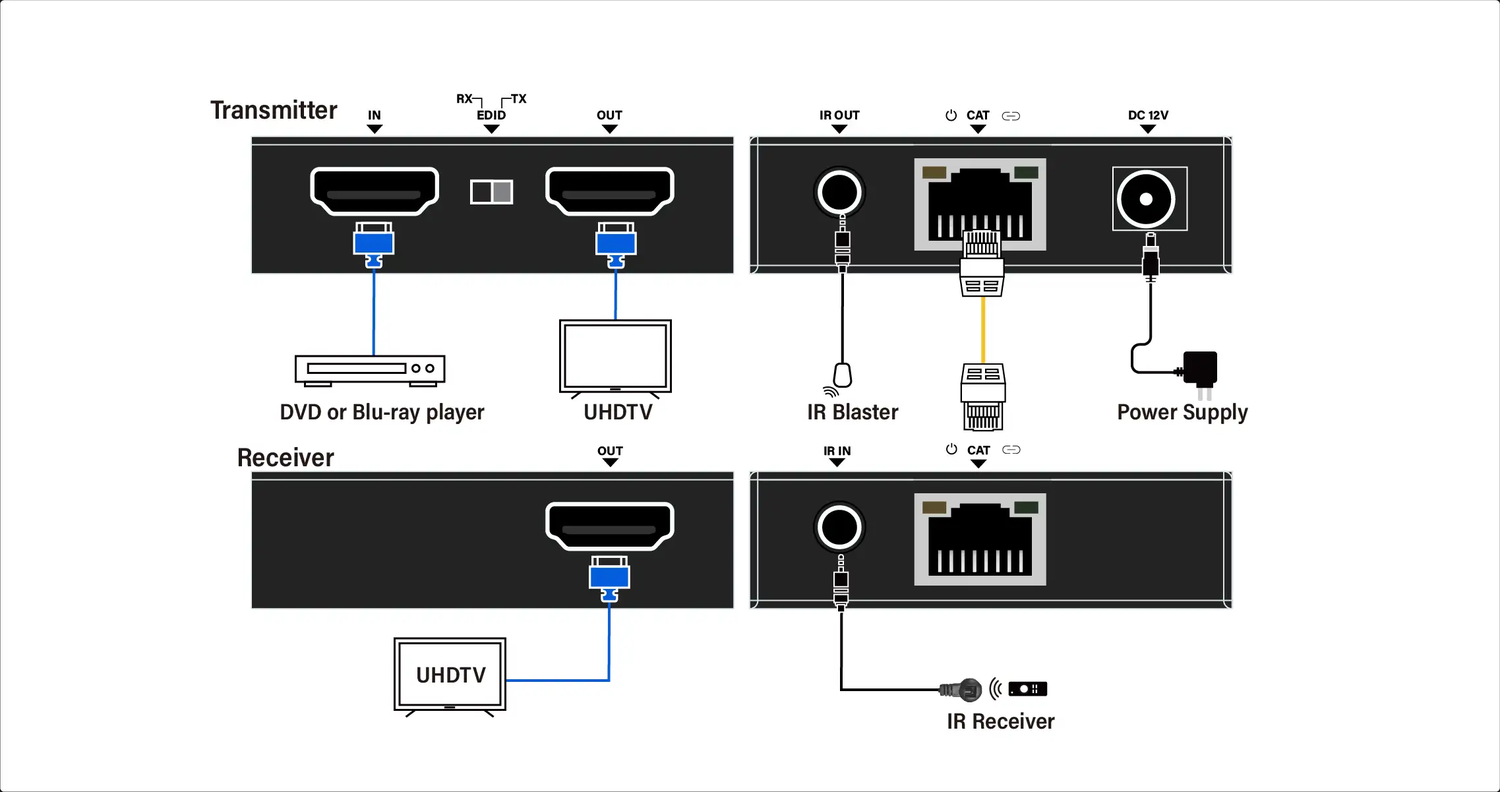

Схема подключения

На официальной схеме: передатчик; приёмник; проигрыватель DVD или Blu-ray; два UHDTV; ИК-приёмник; ИК-излучатель; блок питания; кабель CAT5E/6.

Руководство пользователя INFOBIT iTrans E70N V2.0

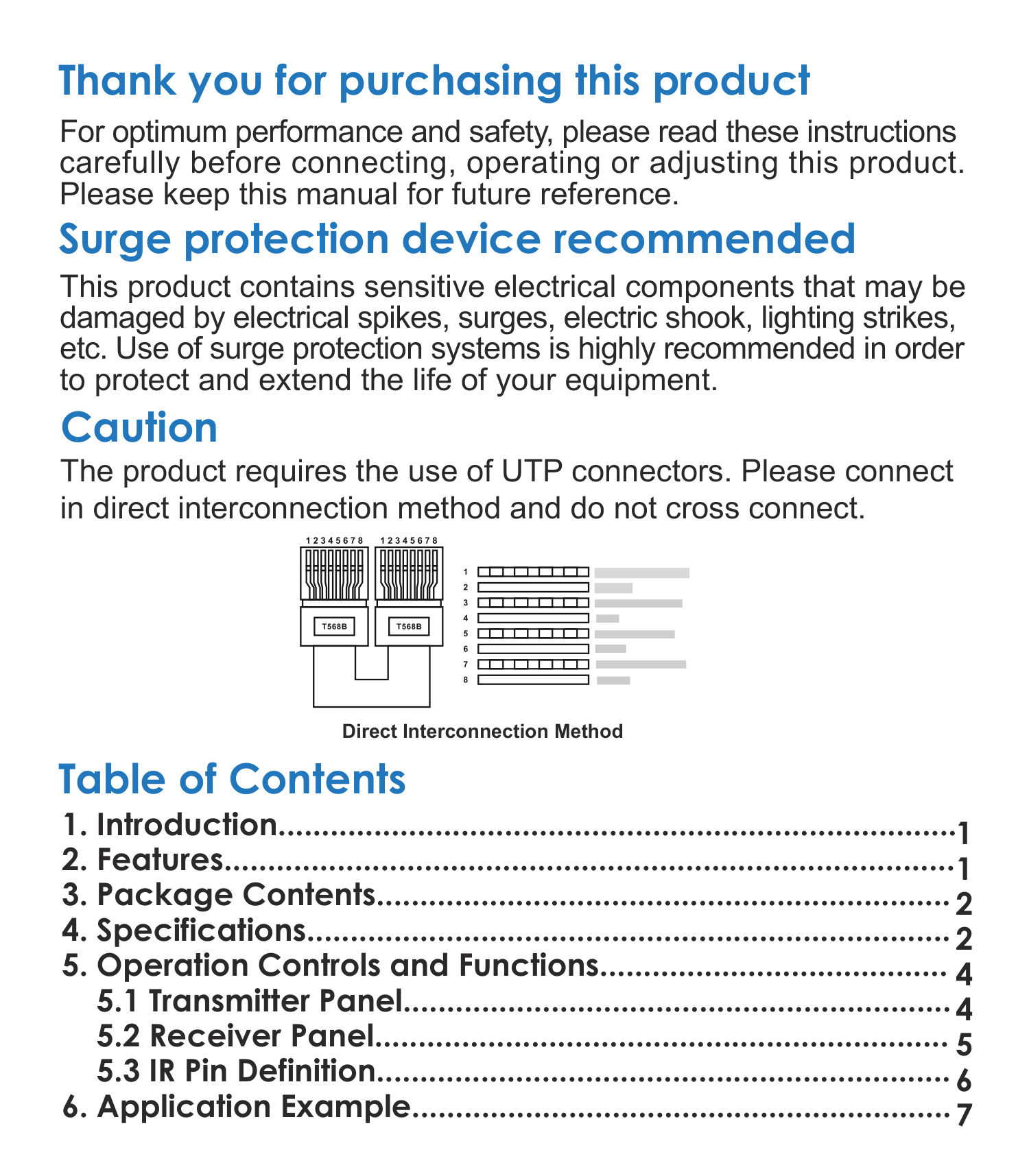

Благодарим за приобретение изделия

Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.

Рекомендуется устройство защиты от перенапряжения

Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.

Внимание

Для изделия требуются разъёмы UTP. Используйте прямую схему соединения; перекрёстное подключение не допускается.

Прямая схема соединения

1. Введение

Этот HDMI-удлинитель передаёт видео и аудио высокой чёткости, а также ИК-сигнал управления по одному кабелю CAT6 на расстояние до 230 футов / 70 м при 1080p и до 131 фута / 40 м при 4K30, обеспечивая передачу без сжатия и задержки между передатчиком и приёмником. Сквозной выход HDMI позволяет каскадно подключить следующий удлинитель; поддерживается разрешение до 4K при 30 Гц. Предусмотрено копирование EDID с выбором локального или удалённого EDID. Поддерживаются аудиоформаты вплоть до PCM 7.1, Dolby True HD и DTS HD. Изделие может широко применяться в мультимедийных конференц-залах, телевизионном обучении и системах с большими экранами.

2. Особенности

• Совместимость с HDCP 1.4 и DVI 1.0.
• Поддержка разрешения до 4K2K при 30 Гц, YUV 4:4:4, согласно HDMI 1.4.
• Максимальная дальность передачи по одному кабелю CAT6/5E:
  • CAT6: 230 футов / 70 м при 1080p; 131 фут / 40 м при 4K30.
  • CAT5E: 197 футов / 60 м при 1080p; 115 футов / 35 м при 4K30.
• Копирование EDID дисплея приёмника или дисплея сквозного выхода.
• Каскадирование через дополнительный сквозной выход HDMI.
• Однонаправленное питание PoC от передатчика к приёмнику.
• Однонаправленная передача ИК-сигнала.
• Компактная конструкция для простой и гибкой установки.

3. Комплект поставки

1. 1 × передатчик HDMI.
2. 1 × приёмник HDMI.
3. 1 × кабель ИК-излучателя, 1,5 м.
4. 1 × кабель ИК-приёмника, 1,5 м.
5. 1 × блок питания 12 В постоянного тока / 1 А.
6. 1 × руководство пользователя.

4. Характеристики

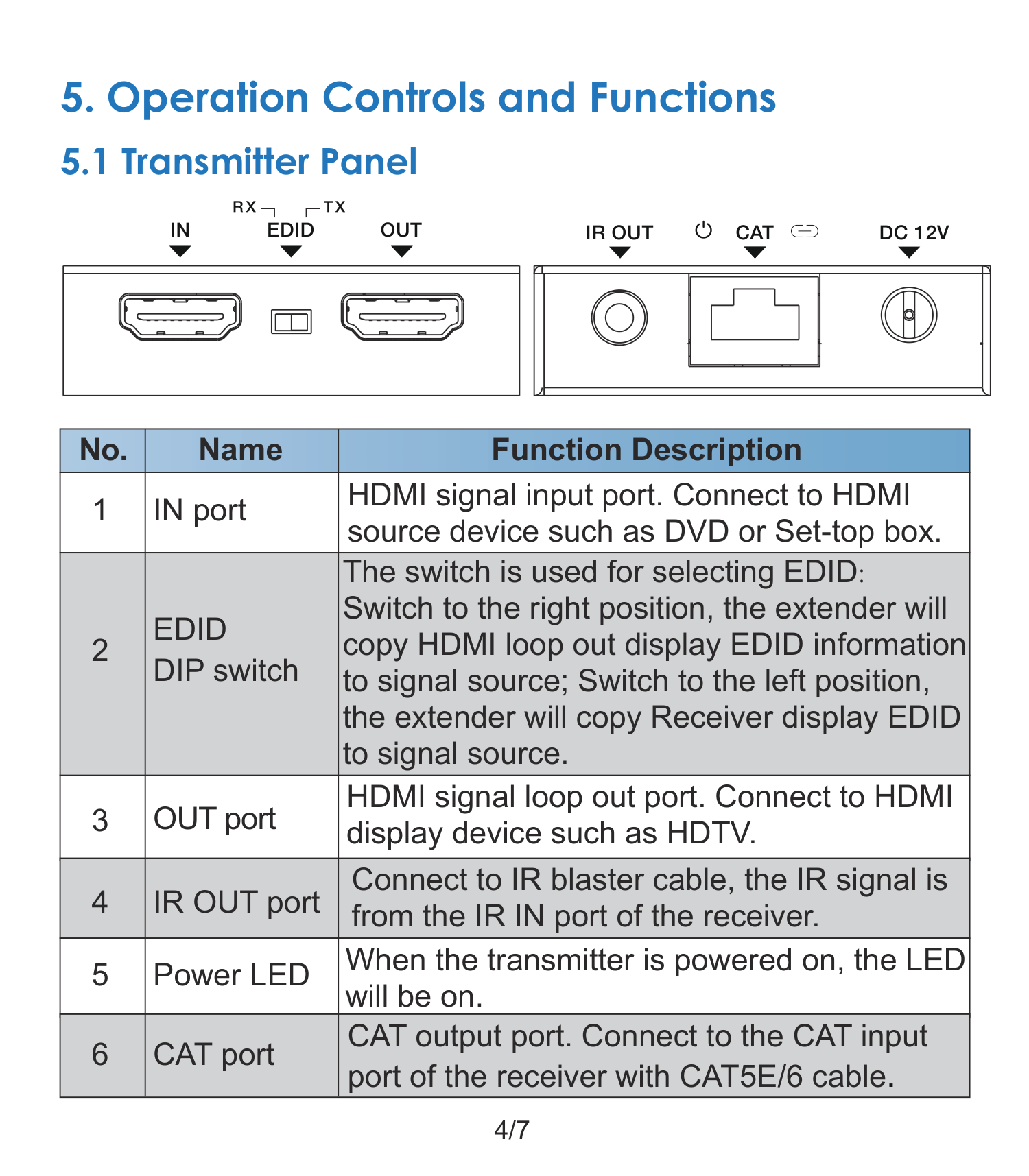

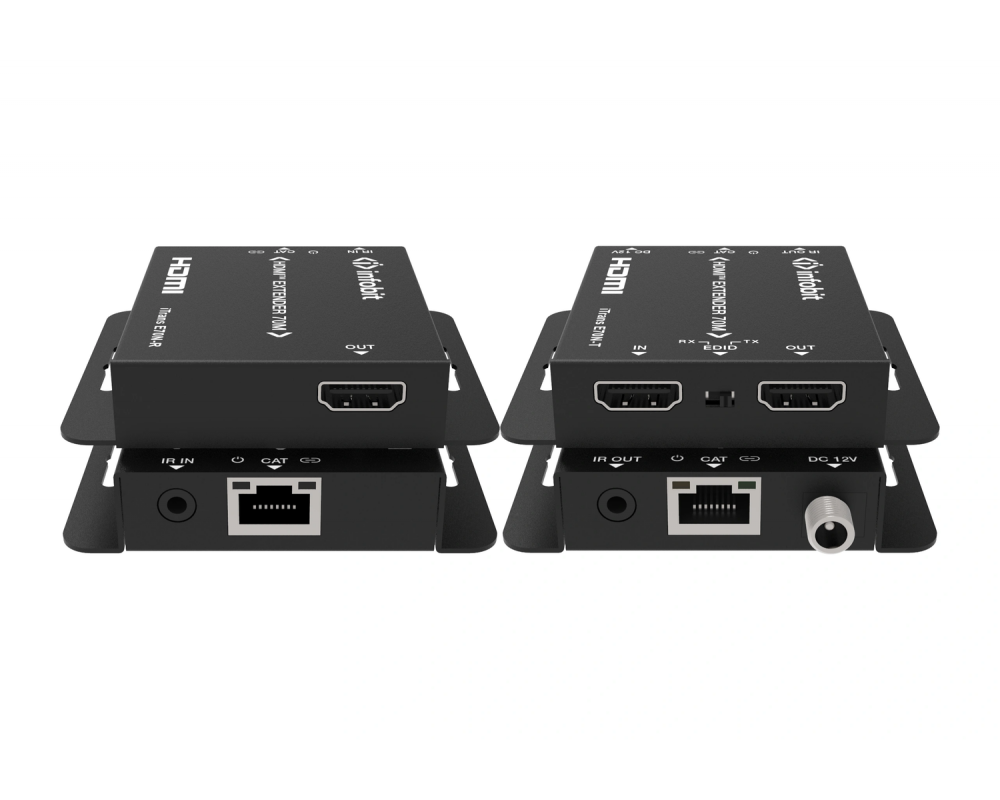

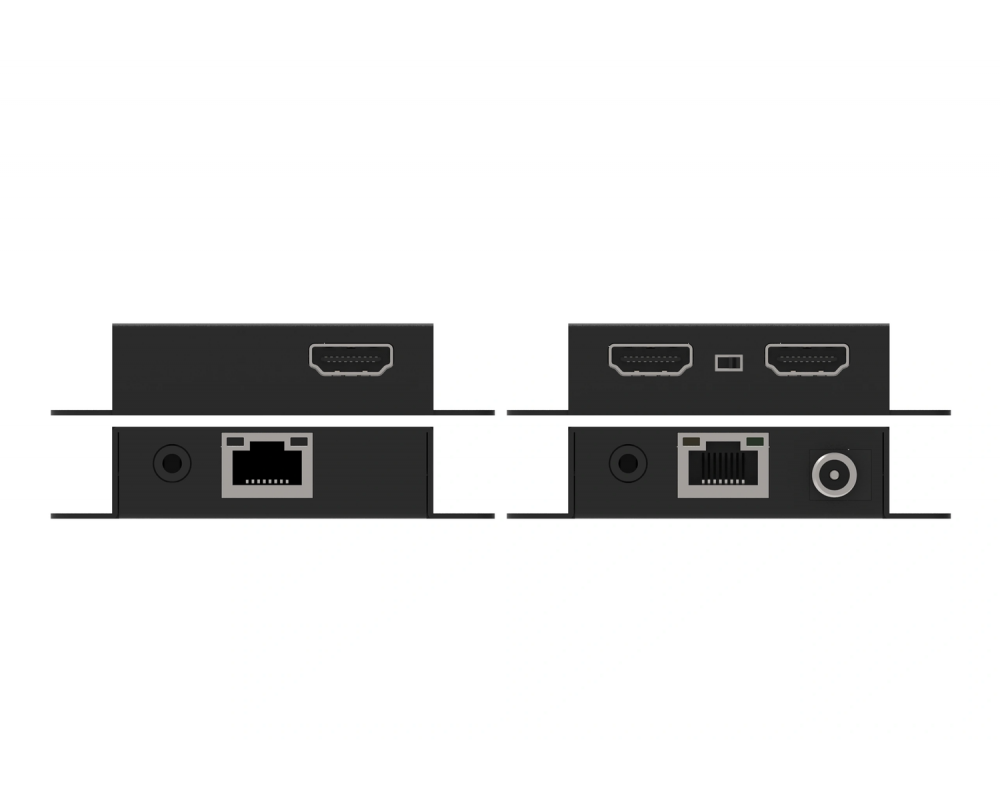

5. Органы управления и функции

5.1. Панель передатчика

№	Наименование	Описание функции
1	Порт IN	Вход сигнала HDMI. Подключите источник HDMI, например DVD-проигрыватель или телевизионную приставку.
2	DIP-переключатель EDID	Переключатель выбирает EDID. В правом положении удлинитель копирует EDID дисплея сквозного выхода HDMI в источник сигнала. В левом положении удлинитель копирует в источник сигнала EDID дисплея приёмника.
3	Порт OUT	Сквозной выход сигнала HDMI. Подключите дисплей HDMI, например HDTV.
4	Порт IR OUT	Подключите кабель ИК-излучателя. ИК-сигнал поступает с порта IR IN приёмника.
5	Индикатор питания	Горит при включённом питании передатчика.
6	Порт CAT	Выход CAT. Соедините его кабелем CAT5E/6 со входом CAT приёмника.

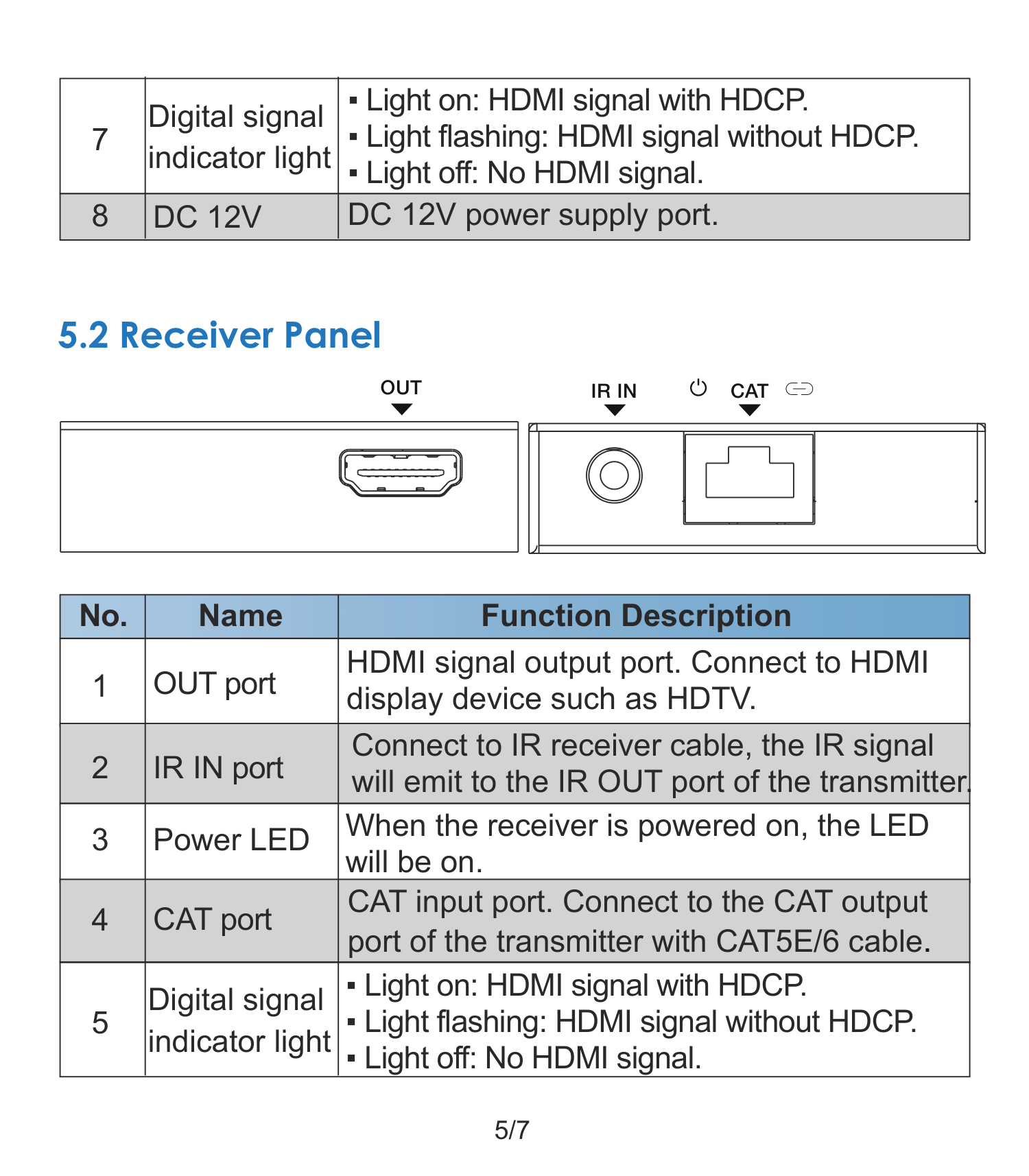

5.2. Панель приёмника

№	Наименование	Описание функции
1	Порт OUT	Выход сигнала HDMI. Подключите дисплей HDMI, например HDTV.
2	Порт IR IN	Подключите кабель ИК-приёмника. ИК-сигнал передаётся на порт IR OUT передатчика.
3	Индикатор питания	Горит при включённом питании приёмника.
4	Порт CAT	Вход CAT. Соедините его кабелем CAT5E/6 с выходом CAT передатчика.
5	Индикатор цифрового сигнала	Горит: сигнал HDMI с HDCP. Мигает: сигнал HDMI без HDCP. Не горит: сигнал HDMI отсутствует.

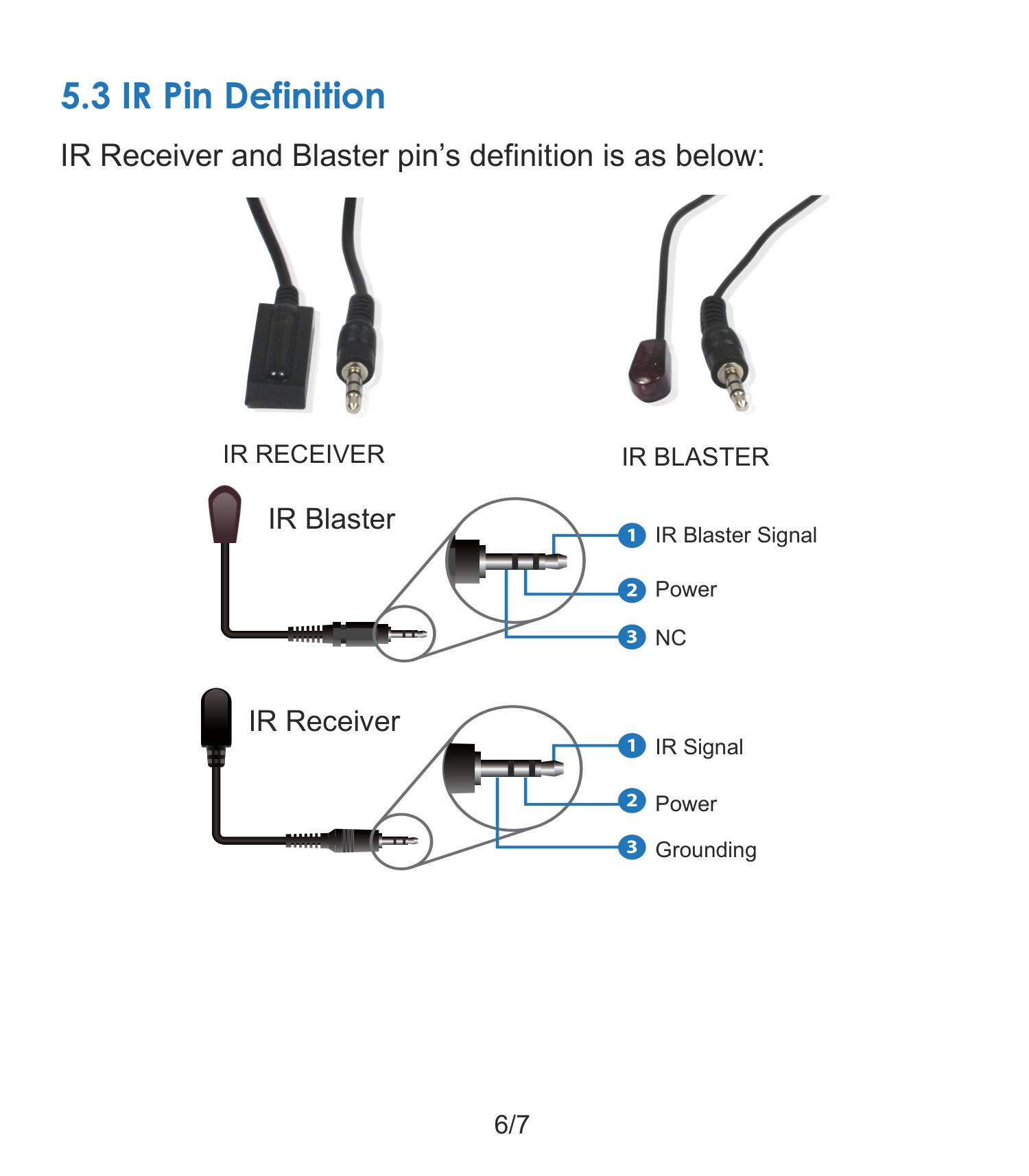

5.3. Назначение контактов ИК-разъёмов

Назначение контактов ИК-приёмника и ИК-излучателя показано на официальной схеме.

ИК-излучатель

• IR Blaster Signal — сигнал ИК-излучателя.
• Power — питание.
• NC — не подключён.

ИК-приёмник

• IR Signal — ИК-сигнал.
• Power — питание.
• Grounding — земля.

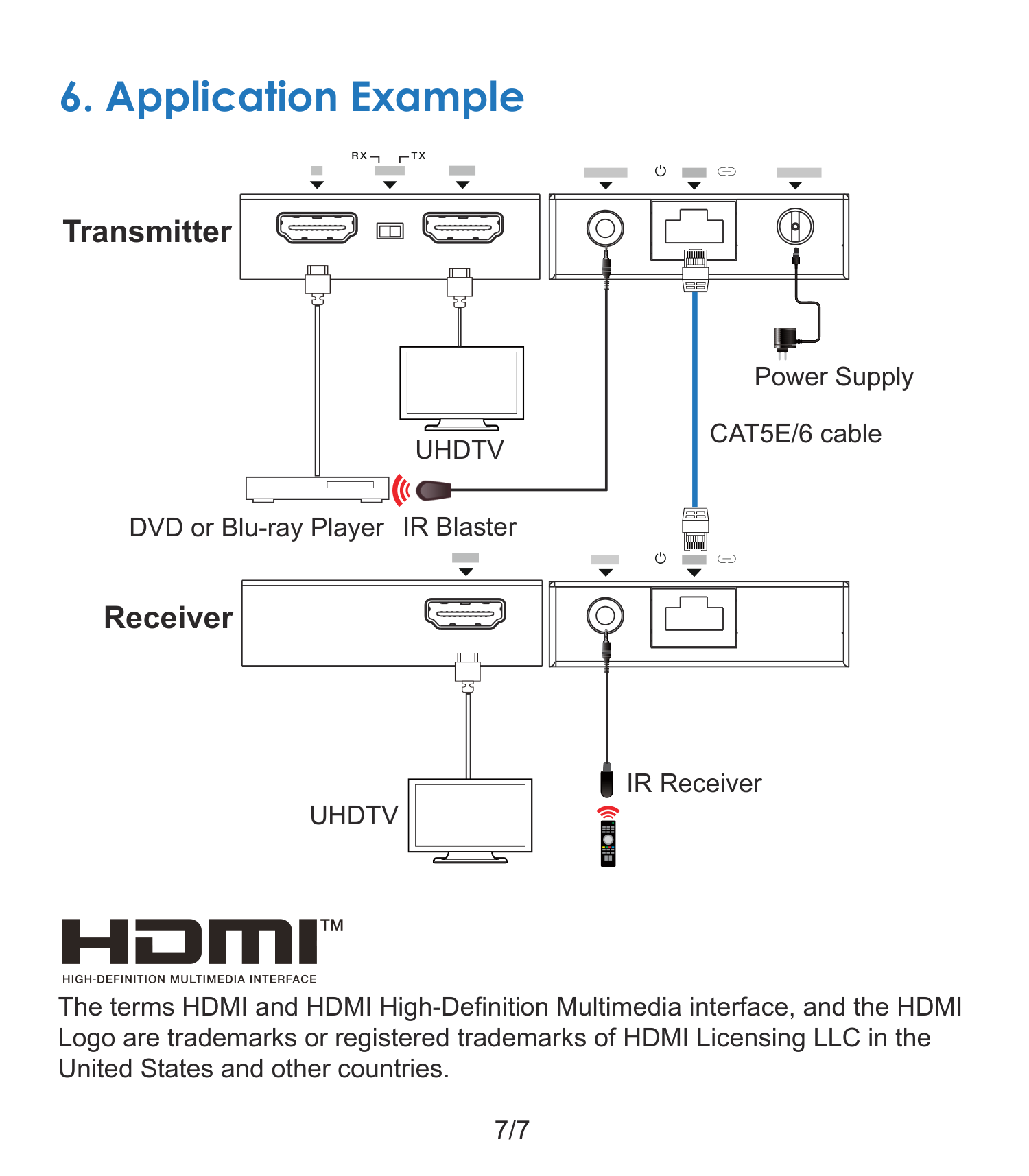

6. Пример применения

На официальной схеме: передатчик; приёмник; проигрыватель DVD или Blu-ray; два UHDTV; ИК-приёмник; ИК-излучатель; блок питания; кабель CAT5E/6.

Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.
