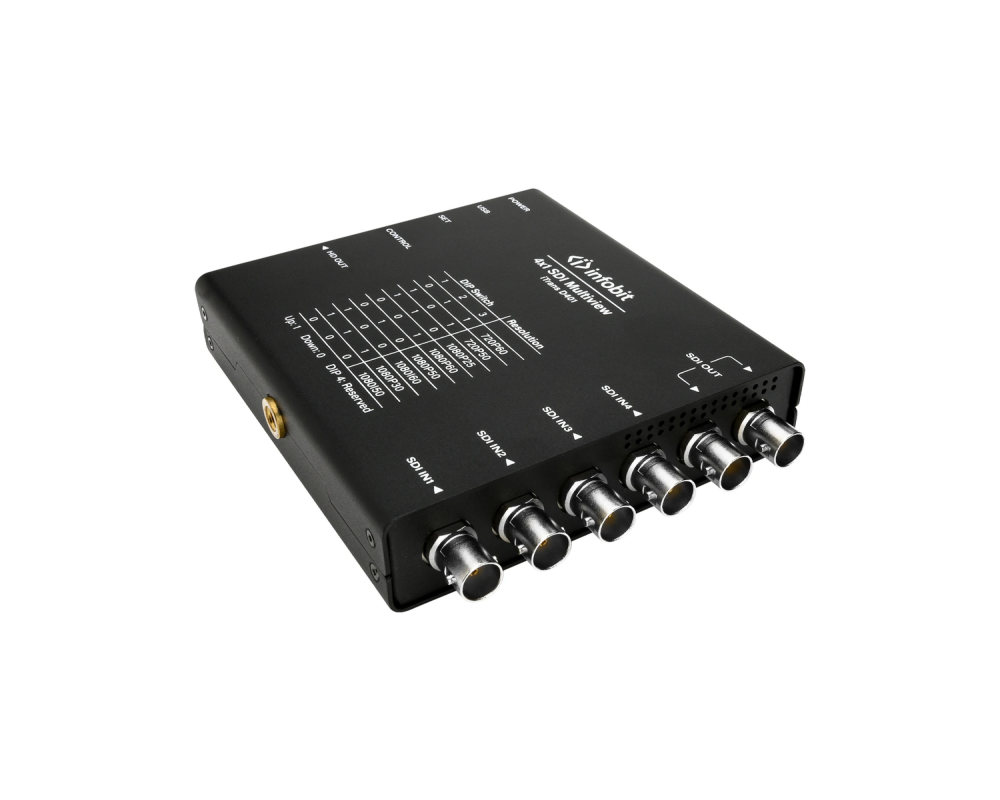

INFOBIT iTrans D401 — мультивьюер 3G SDI 4 × 1 с бесшовным переключением
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans D401 — мультивьюер 3G SDI 4 × 1 с бесшовным переключением.
Особенности INFOBIT iTrans D401:
4 × входа 3G SDI
2 × зеркальных выхода 3G SDI
1 × выход HDMI
Одно изображение, два изображения PIP, два изображения POP, разделение на четыре изображения
Автоматическое циклическое переключение режимов с одним изображением
Автоматическая адаптация к входному сигналу и выбор выходного разрешения
Бесшовное переключение без интервалов чёрного экрана
DIP-переключатель для настройки выходного разрешения
Программное обеспечение для управления по сети
Поддержка SD/HD/3G SDI
3G SDI Level A
Питание постоянным током и через USB-C
Технические характеристики
| Модель | iTrans D401 | |
| Наименование | Мультивьюер 3G SDI 4 × 1 с бесшовным переключением | |
| Вход | Порты | 4 канала входных сигналов 3G-SDI |
| Стандарт сигнала | SD/HD/3G-SDI: SMPTE 259/274/292/296/372/424/425 | |
| Выход | Порты | 2 канала выходных сигналов 3G-SDI 1 канал выхода HDMI |
| Стандарт сигнала | SD/HD/3G-SDI: SMPTE 259/274/292/296/372/424/425 HDMI: стандартный сигнал HDMI HDTV |
|
| Размеры | Ш × Г × В: 109 × 126 × 25 мм | |
| Масса | 1,5 кг | |
| Питание | 12 В постоянного тока | |
| Рабочая температура | 0…50 °C, без конденсации | |
| Температура хранения | −20…75 °C | |

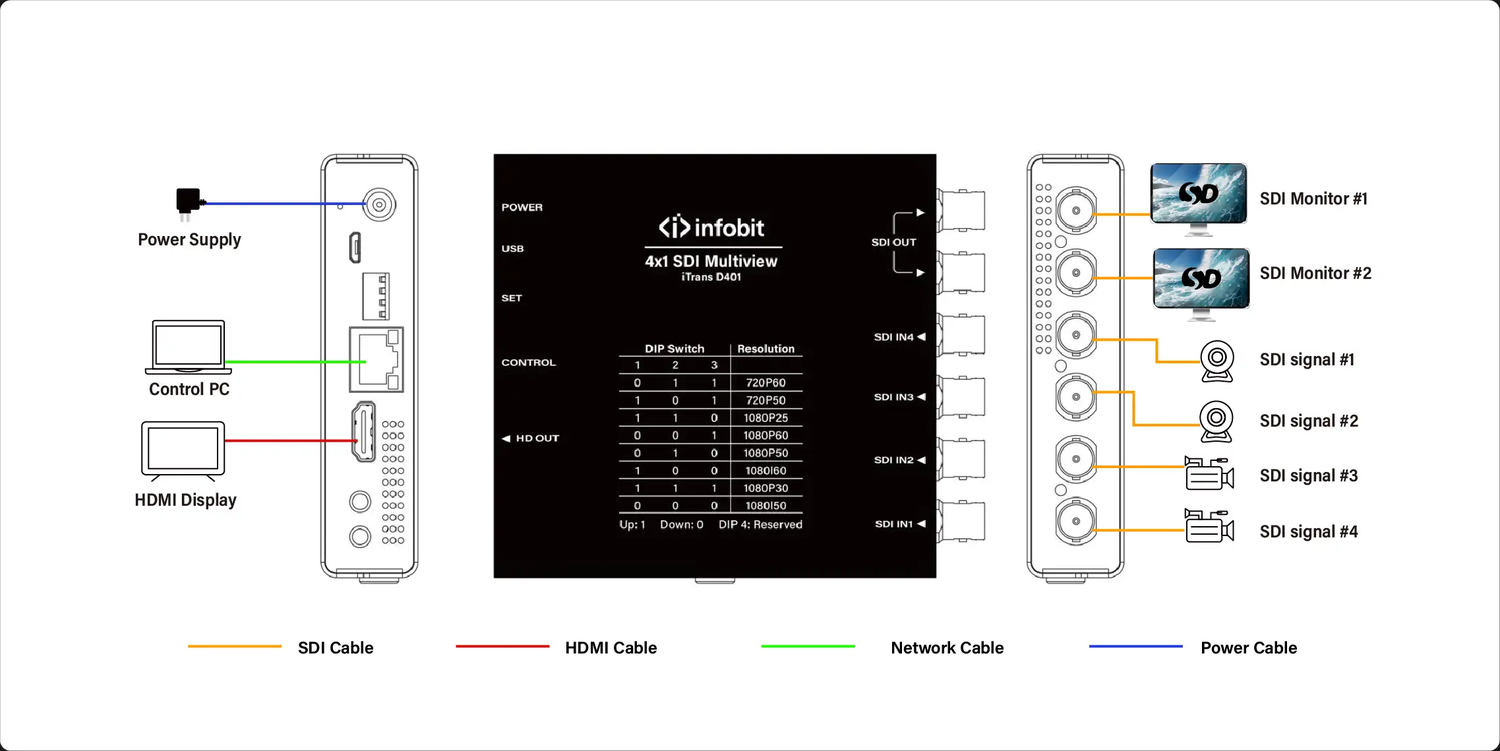

Схема подключения
Обозначения на схеме: Power Supply — источник питания; Control PC — управляющий ПК; HDMI Display — дисплей HDMI; SDI Monitor #1/#2 — мониторы SDI №1/№2; SDI signal #1–#4 — сигналы SDI №1–4; SDI Cable — кабель SDI; HDMI Cable — кабель HDMI; Network Cable — сетевой кабель; Power Cable — кабель питания.
Руководство пользователя INFOBIT iTrans D401
Введение
INFOBIT iTrans D401 — профессиональный мультивьюер SDI 4 × 1 с поддержкой нескольких сигналов 3G SDI. Предусмотрено 15 режимов отображения, включая одно, два и четыре изображения. Режимы переключаются по сети через программу для Windows. Поддерживается бесшовное переключение без интервалов чёрного экрана.
Особенности из руководства
- 4 × входа 3G SDI.
- 2 × зеркальных выхода 3G SDI.
- 1 × выход HDMI.
- Одно изображение, два изображения PIP, два изображения POP, разделение на четыре изображения.
- Автоматическое циклическое переключение режимов с одним изображением.
- Автоматическая адаптация к входному сигналу и выбор выходного разрешения.
- Бесшовное переключение без интервалов чёрного экрана.
- DIP-переключатель для настройки выходного разрешения.
- Программное обеспечение для управления по сети.
- Поддержка SD/HD/3G SDI.
- 3G SDI Level A.
- Питание постоянным током и через USB-C.

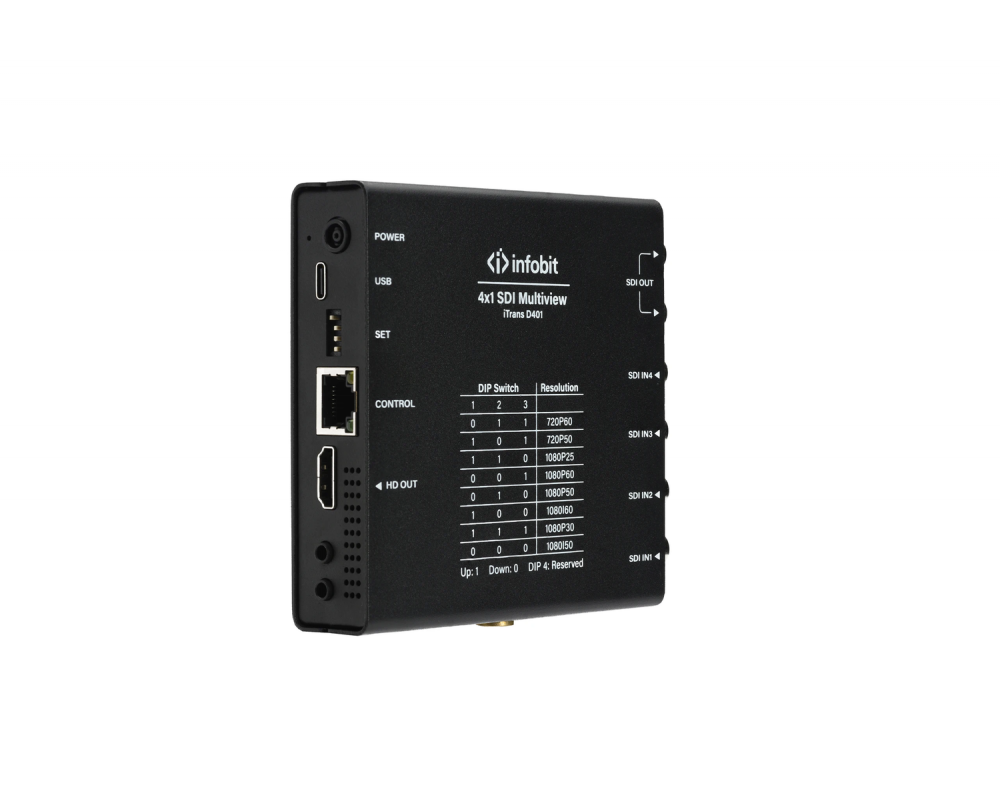

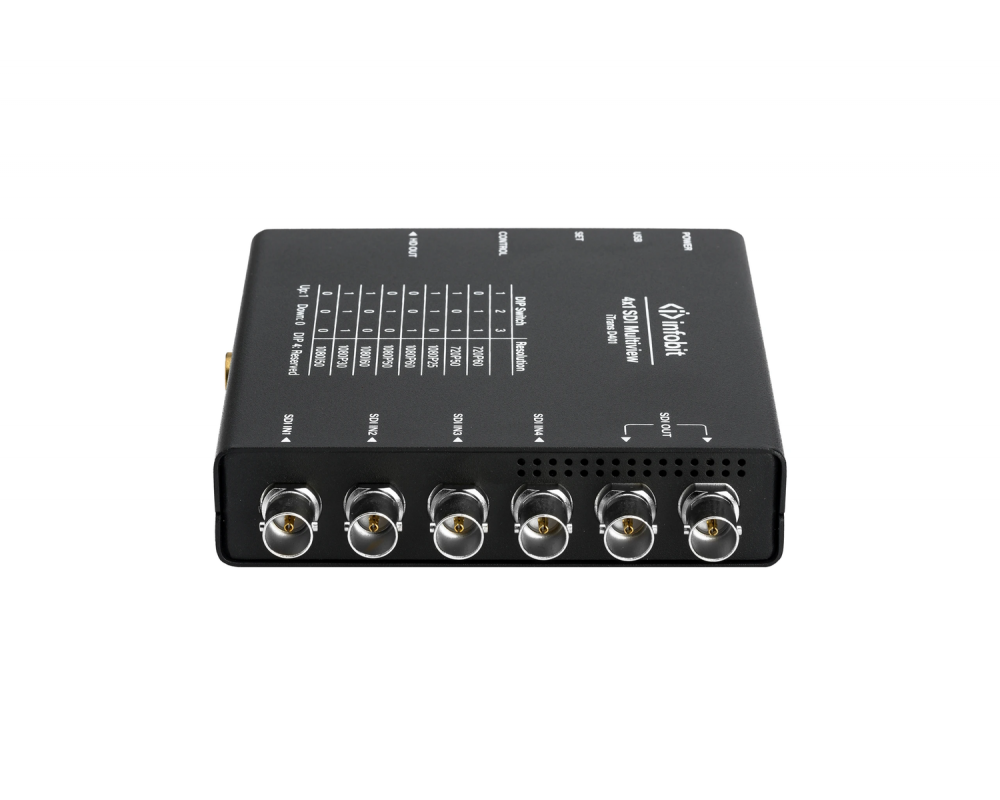

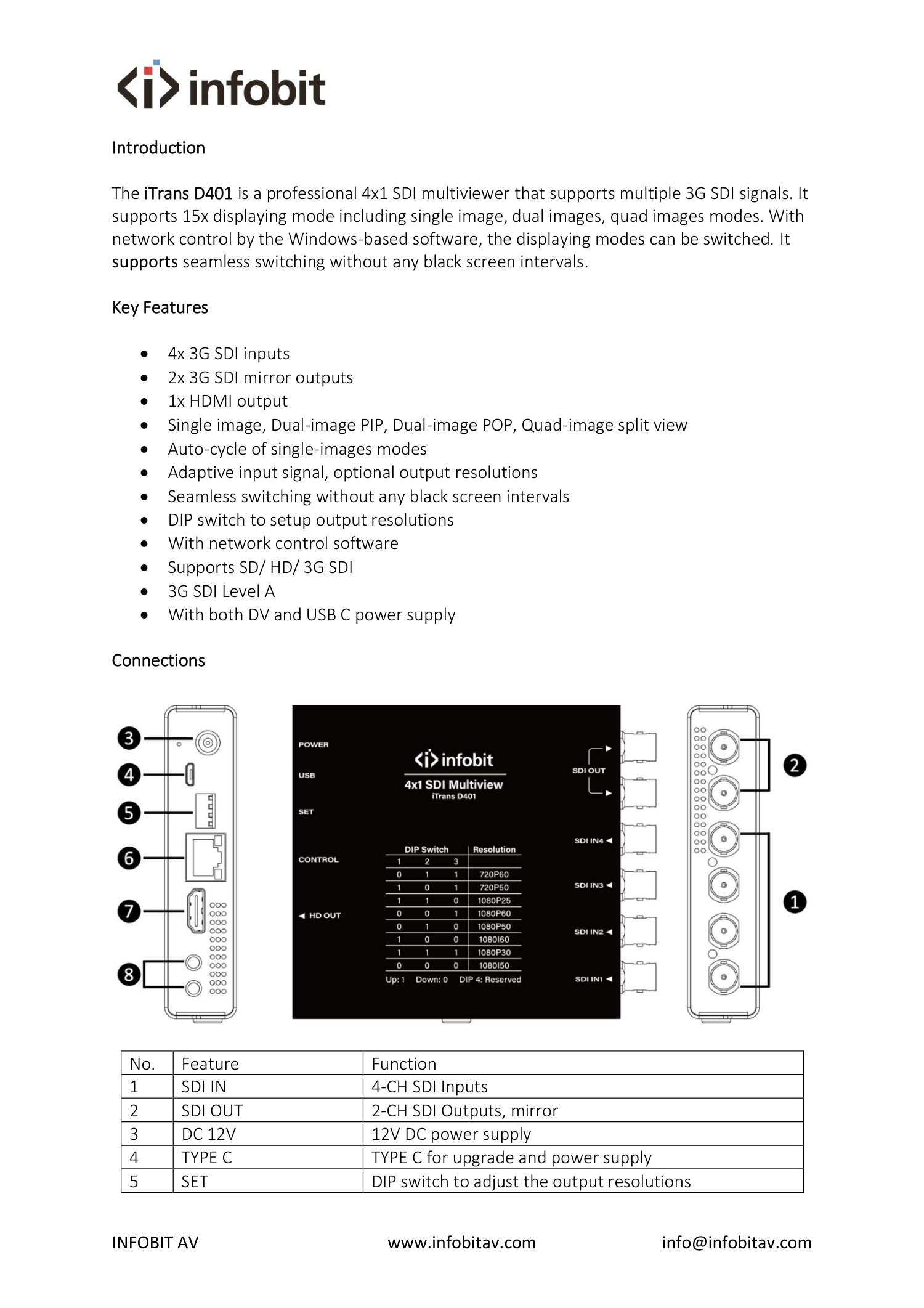

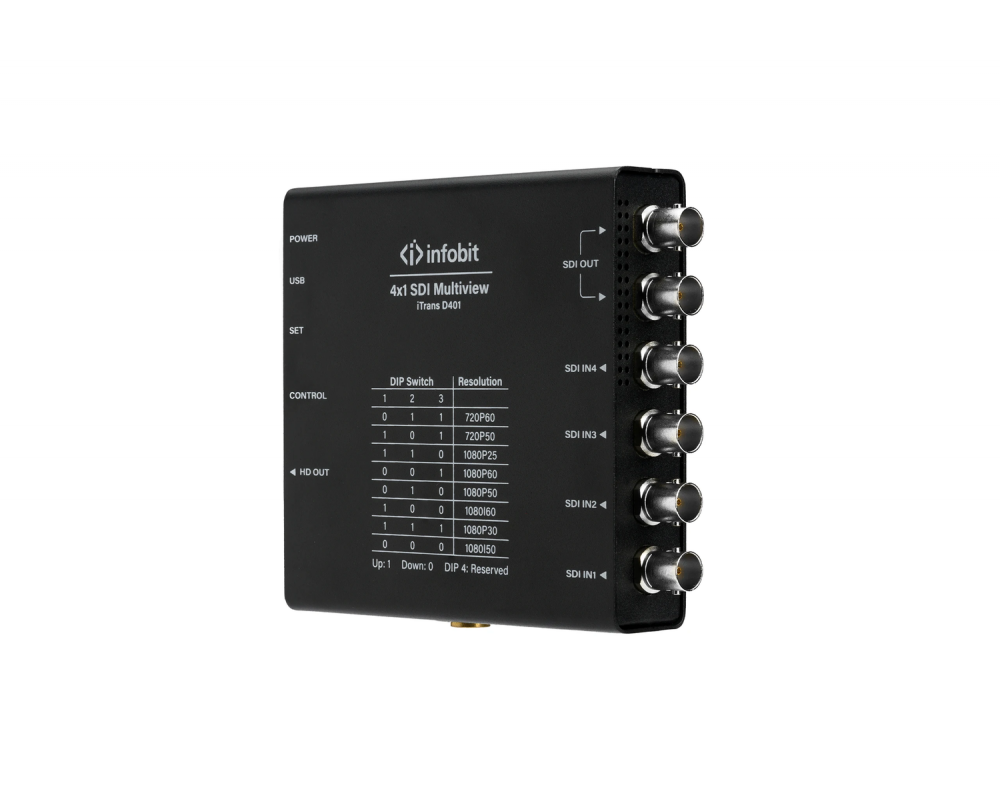

Разъёмы и функции
| № | Элемент | Функция |
| 1 | SDI IN | Четыре входных канала SDI |
| 2 | SDI OUT | Два зеркальных выходных канала SDI |
| 3 | DC 12V | Питание 12 В постоянного тока |
| 4 | TYPE C | USB Type-C для обновления и питания |
| 5 | SET | DIP-переключатель для настройки выходного разрешения |
| 6 | RJ45 | Сетевой порт для подключения управляющего ПК |
| 7 | HDMI OUT | Выход HDMI |
| 8 | Audio Out/IN | Функция отсутствует, зарезервировано |

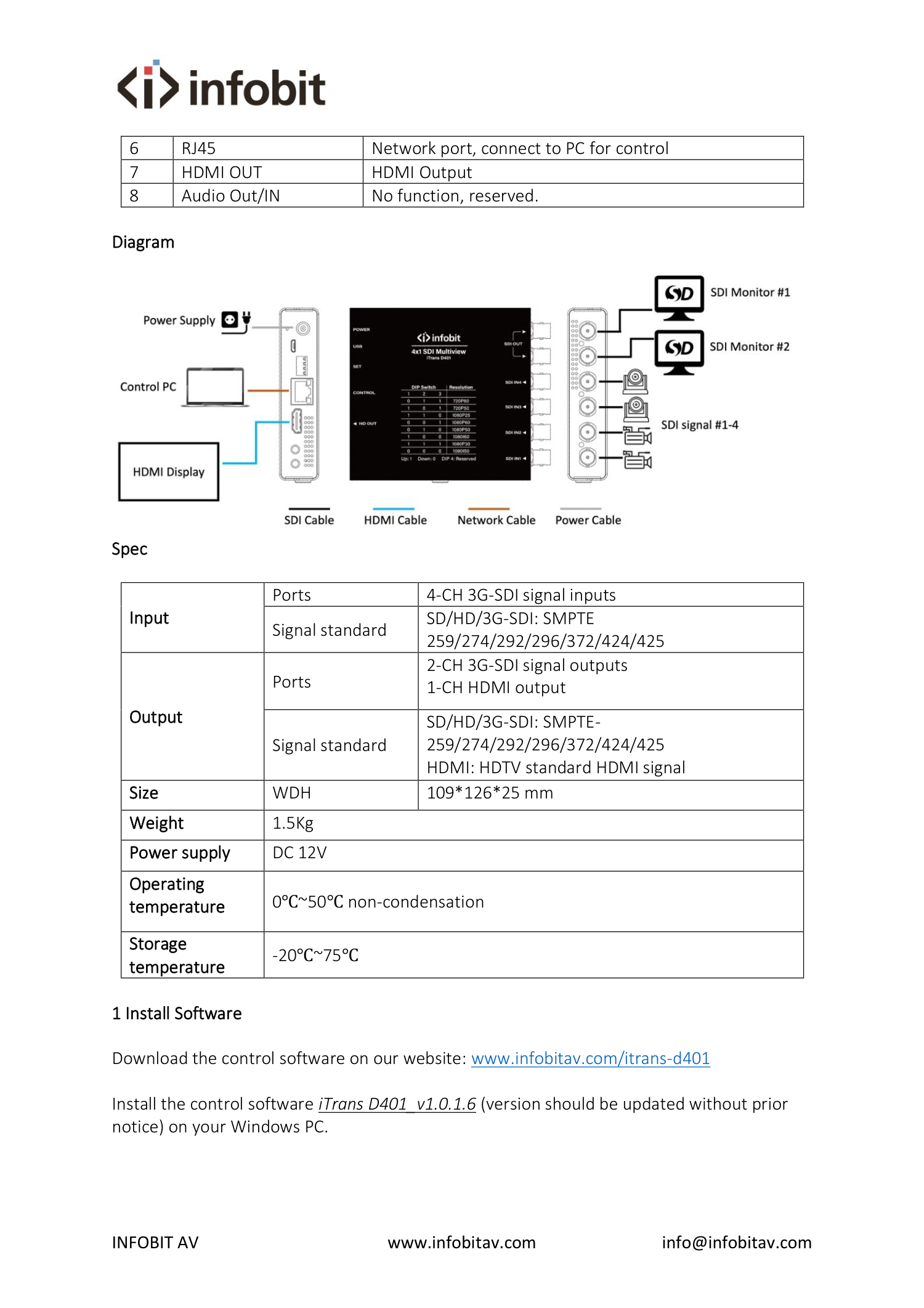

Схема и характеристики из руководства
Обозначения на схеме: Power Supply — источник питания; Control PC — управляющий ПК; HDMI Display — дисплей HDMI; SDI Monitor #1/#2 — мониторы SDI №1/№2; SDI signal #1–#4 — сигналы SDI №1–4; SDI Cable — кабель SDI; HDMI Cable — кабель HDMI; Network Cable — сетевой кабель; Power Cable — кабель питания.
| Модель | iTrans D401 | |
| Наименование | Мультивьюер 3G SDI 4 × 1 с бесшовным переключением | |
| Вход | Порты | 4 канала входных сигналов 3G-SDI |
| Стандарт сигнала | SD/HD/3G-SDI: SMPTE 259/274/292/296/372/424/425 | |
| Выход | Порты | 2 канала выходных сигналов 3G-SDI 1 канал выхода HDMI |
| Стандарт сигнала | SD/HD/3G-SDI: SMPTE 259/274/292/296/372/424/425 HDMI: стандартный сигнал HDMI HDTV |
|
| Размеры | Ш × Г × В: 109 × 126 × 25 мм | |
| Масса | 1,5 кг | |
| Питание | 12 В постоянного тока | |
| Рабочая температура | 0…50 °C, без конденсации | |
| Температура хранения | −20…75 °C | |
1. Установка программного обеспечения
Загрузите программу управления с официальной страницы iTrans D401 на сайте INFOBIT.
Установите программу iTrans D401_v1.0.1.6 на ПК с Windows. Как указано в руководстве, версия может обновляться без предварительного уведомления.
Файл iTrans D401_v1.0.1.6 (Windows) на официальном сайте недоступен на момент проверки.

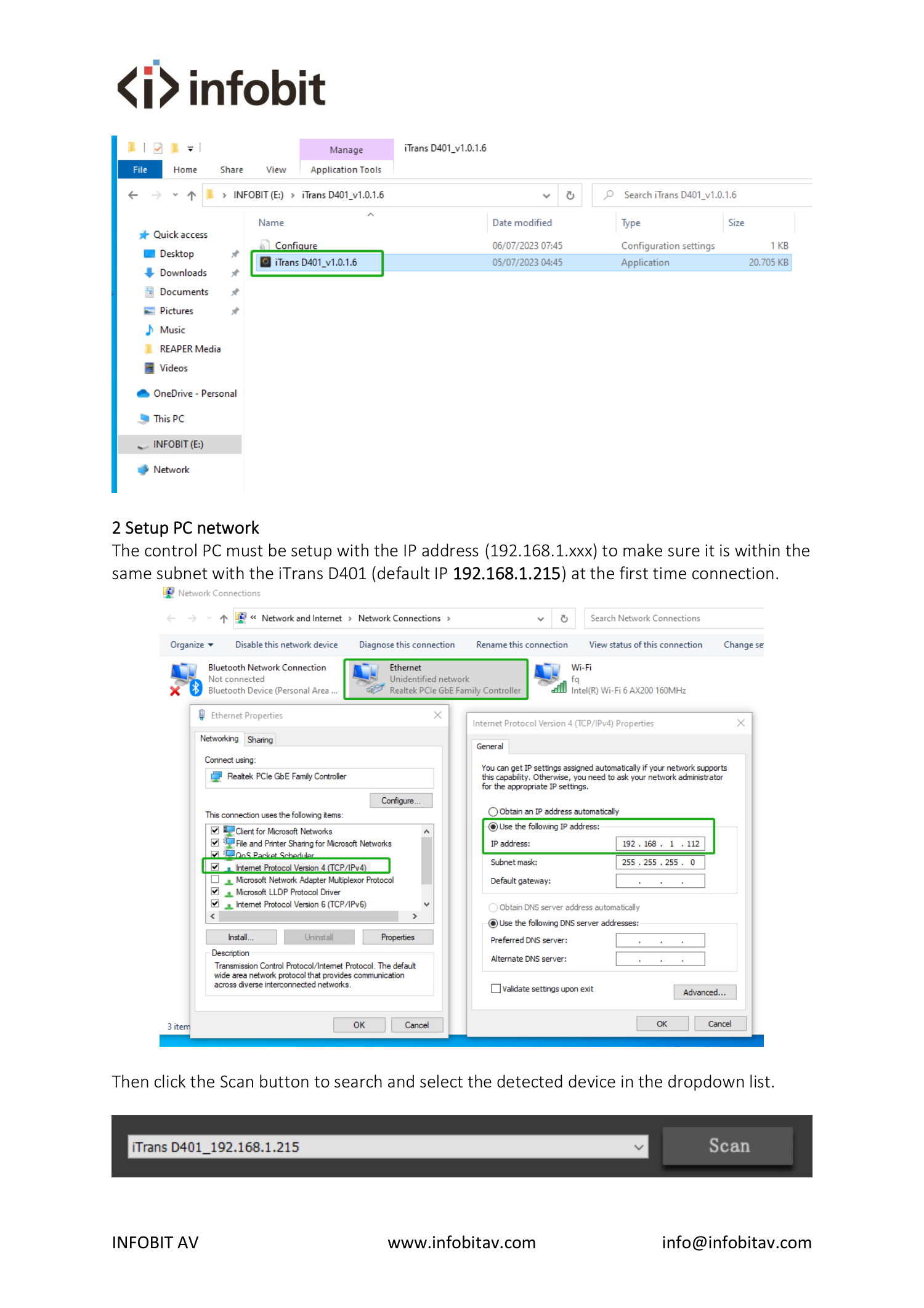

2. Настройка сети ПК
При первом подключении задайте управляющему ПК IP-адрес 192.168.1.xxx, чтобы он находился в одной подсети с iTrans D401. IP-адрес устройства по умолчанию: 192.168.1.215.
Нажмите Scan для поиска и выберите обнаруженное устройство в раскрывающемся списке.

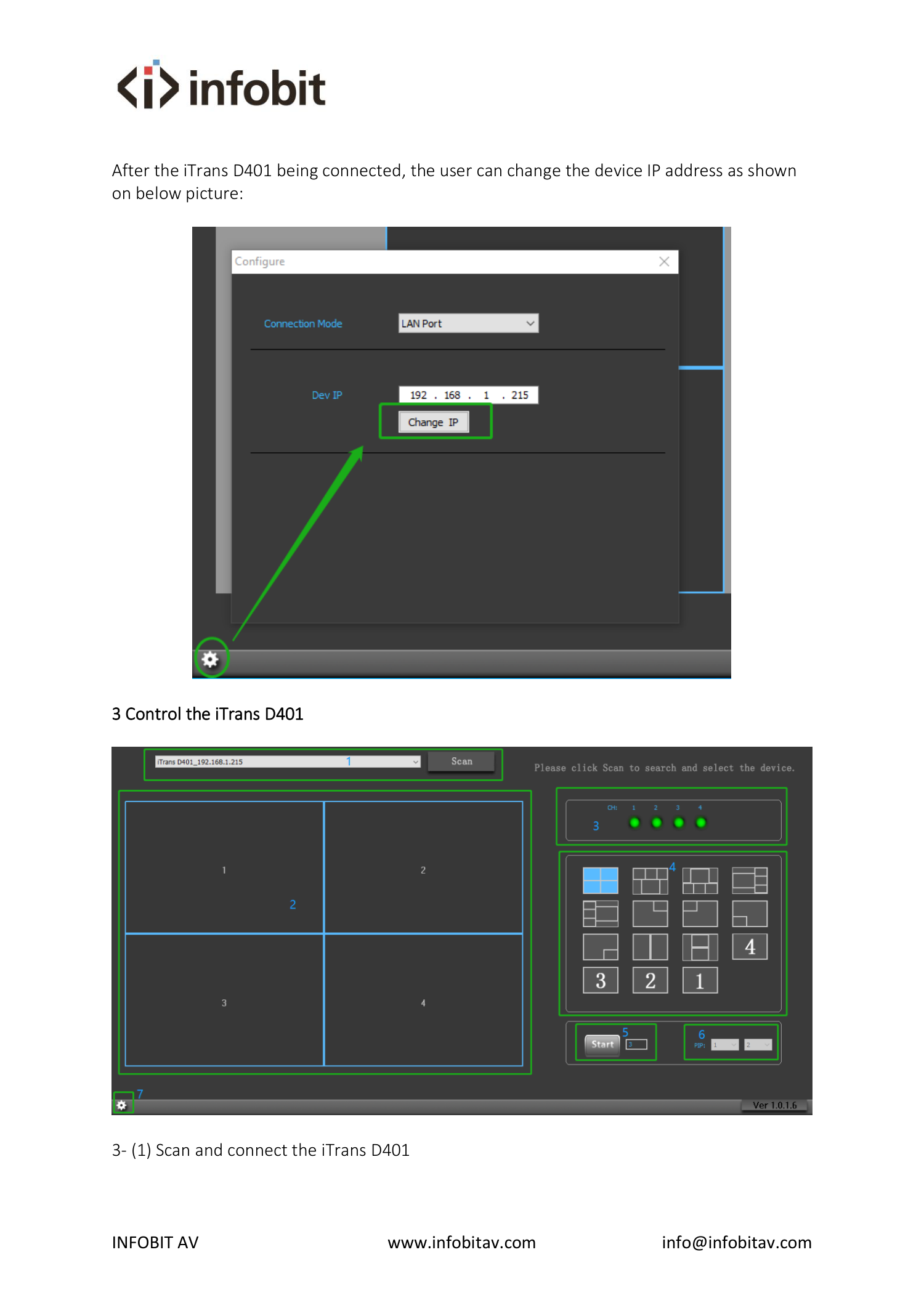

После подключения iTrans D401 пользователь может изменить IP-адрес устройства, как показано на иллюстрации.

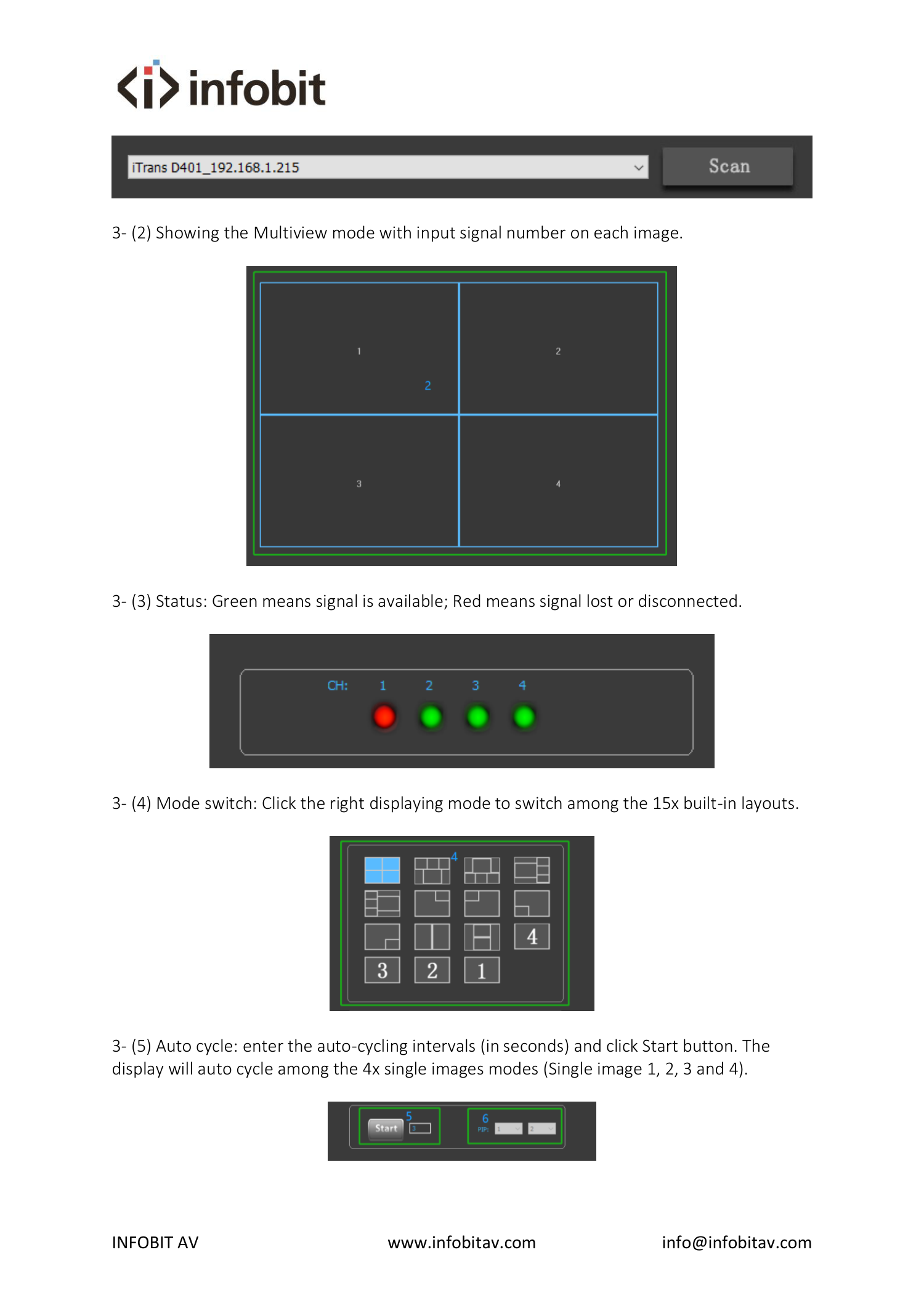

3. Управление iTrans D401
3-(1). Найдите и подключите iTrans D401.
3-(2). В области просмотра показан режим мультивьюера с номером входного сигнала на каждом изображении.
3-(3). Статус: зелёный цвет означает наличие сигнала; красный — потерю сигнала или отсутствие подключения.
3-(4). Переключение режима: нажмите нужный вариант отображения, чтобы выбрать один из 15 встроенных макетов.
3-(5). Автоматический цикл: введите интервал переключения в секундах и нажмите Start. Изображение будет циклически переключаться между четырьмя режимами одного изображения — 1, 2, 3 и 4.

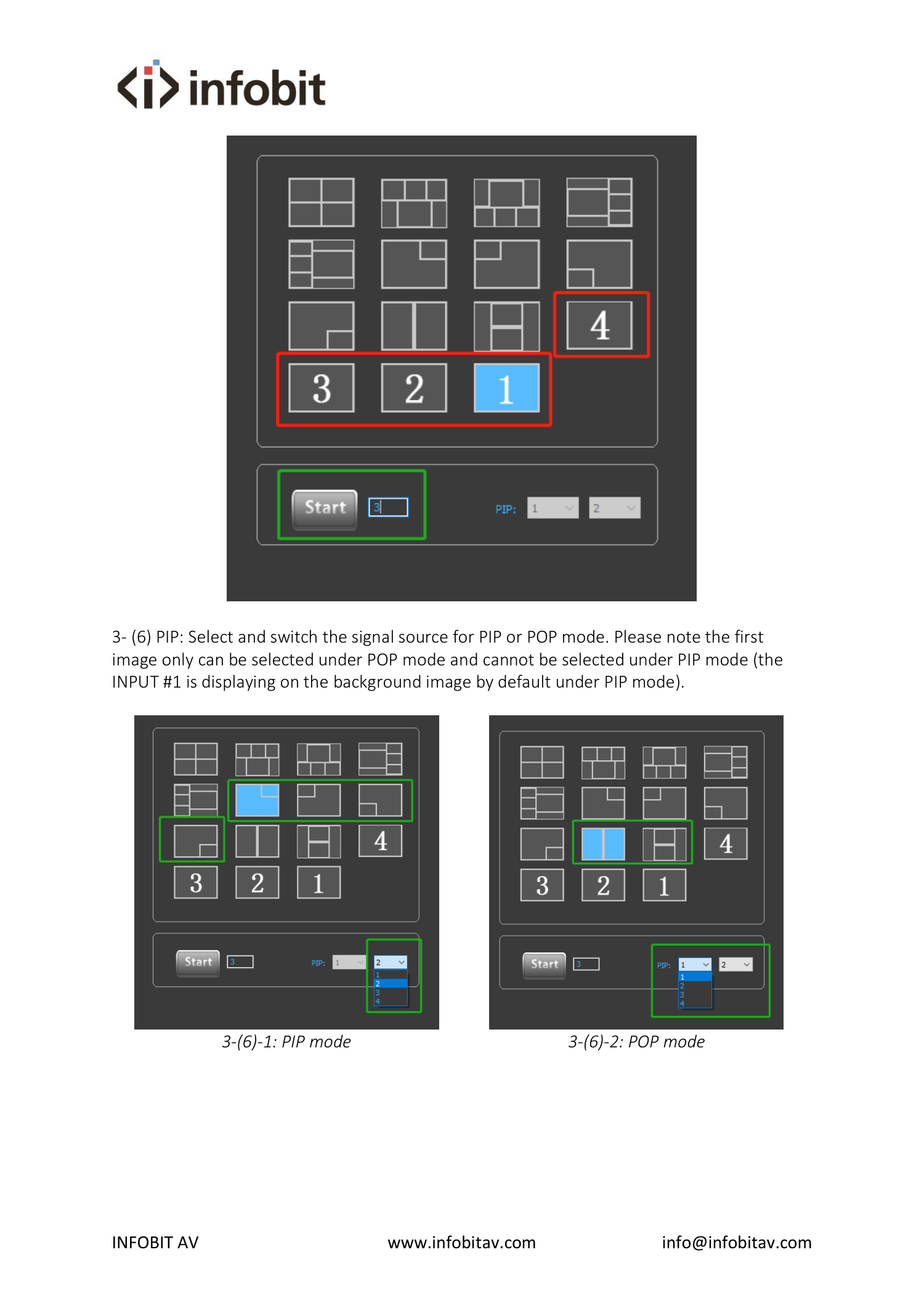

3-(6). PIP: выберите и переключите источник сигнала для режима PIP или POP. Первое изображение можно выбрать только в режиме POP; в режиме PIP выбор первого изображения недоступен, поскольку на фоне по умолчанию отображается INPUT #1.
3-(6)-1. Режим PIP.
3-(6)-2. Режим POP.

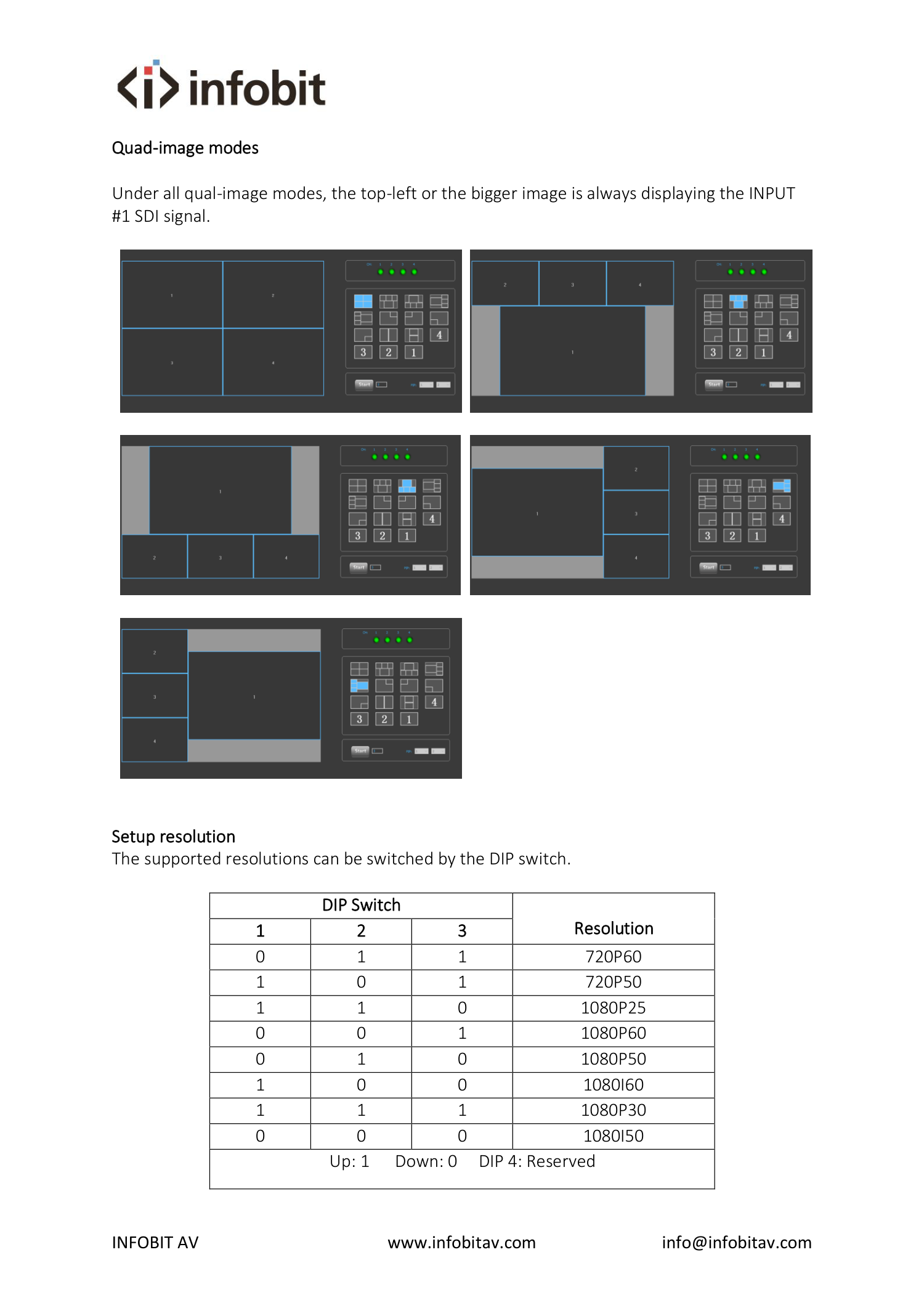

Режимы четырёх изображений
Во всех режимах четырёх изображений в левом верхнем или более крупном окне всегда отображается сигнал SDI со входа INPUT #1.
Настройка разрешения
Поддерживаемое выходное разрешение выбирается DIP-переключателем.
| DIP-переключатель | Разрешение | ||
|---|---|---|---|
| 1 | 2 | 3 | |
| 0 | 1 | 1 | 720p60 |
| 1 | 0 | 1 | 720p50 |
| 1 | 1 | 0 | 1080p25 |
| 0 | 0 | 1 | 1080p60 |
| 0 | 1 | 0 | 1080p50 |
| 1 | 0 | 0 | 1080i60 |
| 1 | 1 | 1 | 1080p30 |
| 0 | 0 | 0 | 1080i50 |
| Вверх: 1; вниз: 0. DIP 4 зарезервирован. | |||
Комплект поставки
- iTrans D401 — 1 шт.
- Источник питания постоянного тока — 1 шт.
- Руководство пользователя — 1 шт.
Техническая поддержка производителя
Для получения технической поддержки обратитесь к местному дистрибьютору, продавцу или непосредственно в INFOBIT по электронной почте info@infobitav.com.

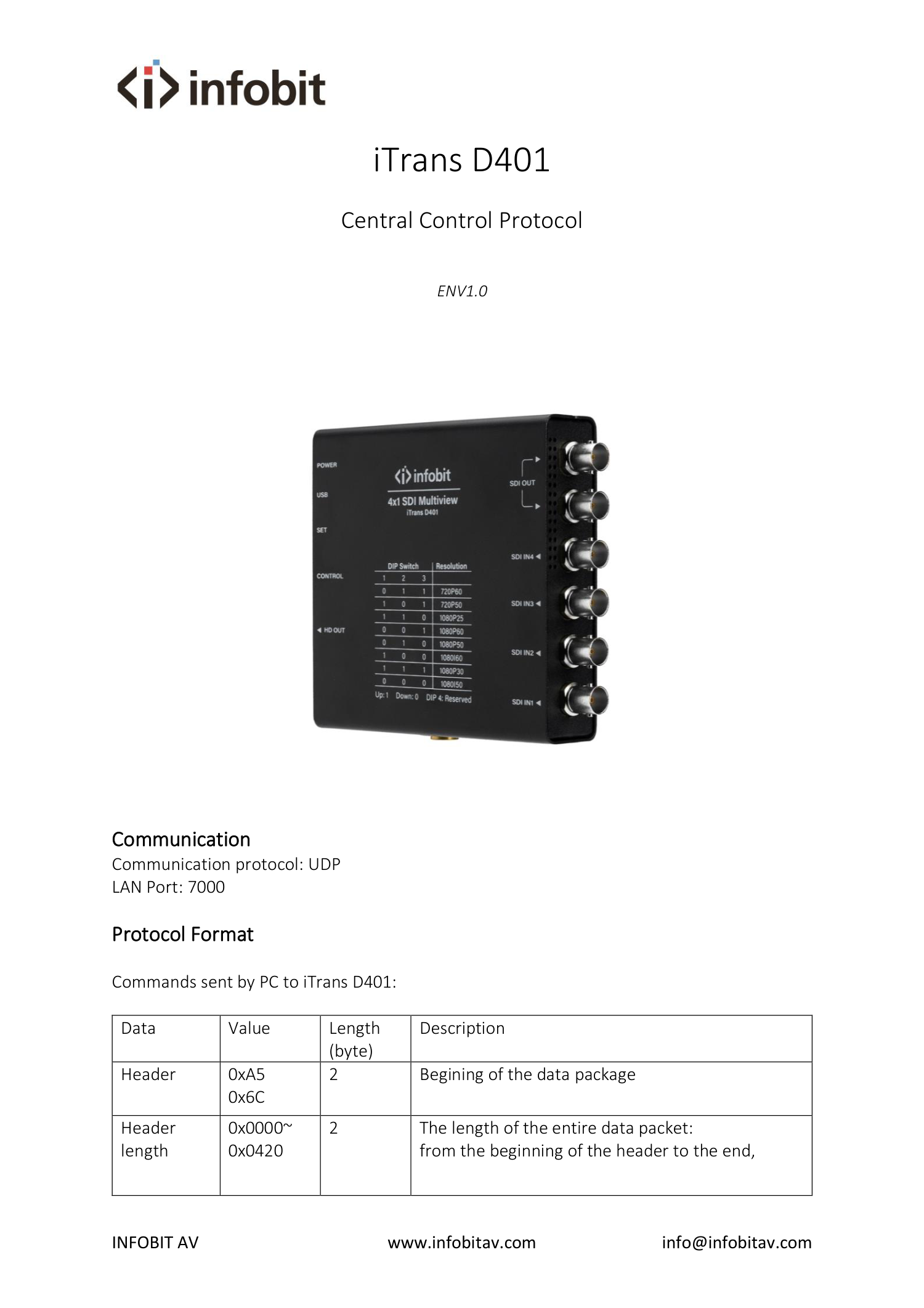

Протокол центрального управления iTrans D401 ENV1.0
Связь
Протокол связи: UDP.
Порт LAN: 7000.
Формат протокола: команды от ПК к устройству
| Поле | Значение | Длина, байт | Описание |
| Заголовок | 0xA5 0x6C | 2 | Начало пакета данных |
| Длина заголовка | 0x0000–0x0420 | 2 | Длина всего пакета от начала заголовка до конца, включая заголовок и конец; младший байт первым |
| Тип устройства | 0x00–0xFF | 1 | Определение типа устройства; 0xFF означает многоадресную передачу |
| ID устройства | 0x00–0xFF | 1 | Используется при объединении в сеть нескольких устройств одного типа; 0xFF означает многоадресную передачу |
| Тип интерфейса | 0x00–0xFF | 1 | 0x00: UART (последовательный порт) 0x01: сеть |
| Резерв | 0x00 | 1 | Зарезервировано |
| Команда | 0x00–0xFF | 1 | Команда для каждой функции |
| Данные пакета | Переменная | ≤ 1024 | |
| Контрольная сумма | 0x0000–0xFFFF | 2 | Все данные от заголовка включительно до поля контрольной суммы, не включая саму контрольную сумму. Используются два байта, переполнение отбрасывается; младший байт первым |
| Конец | 0xAE | 1 | Конец пакета данных |

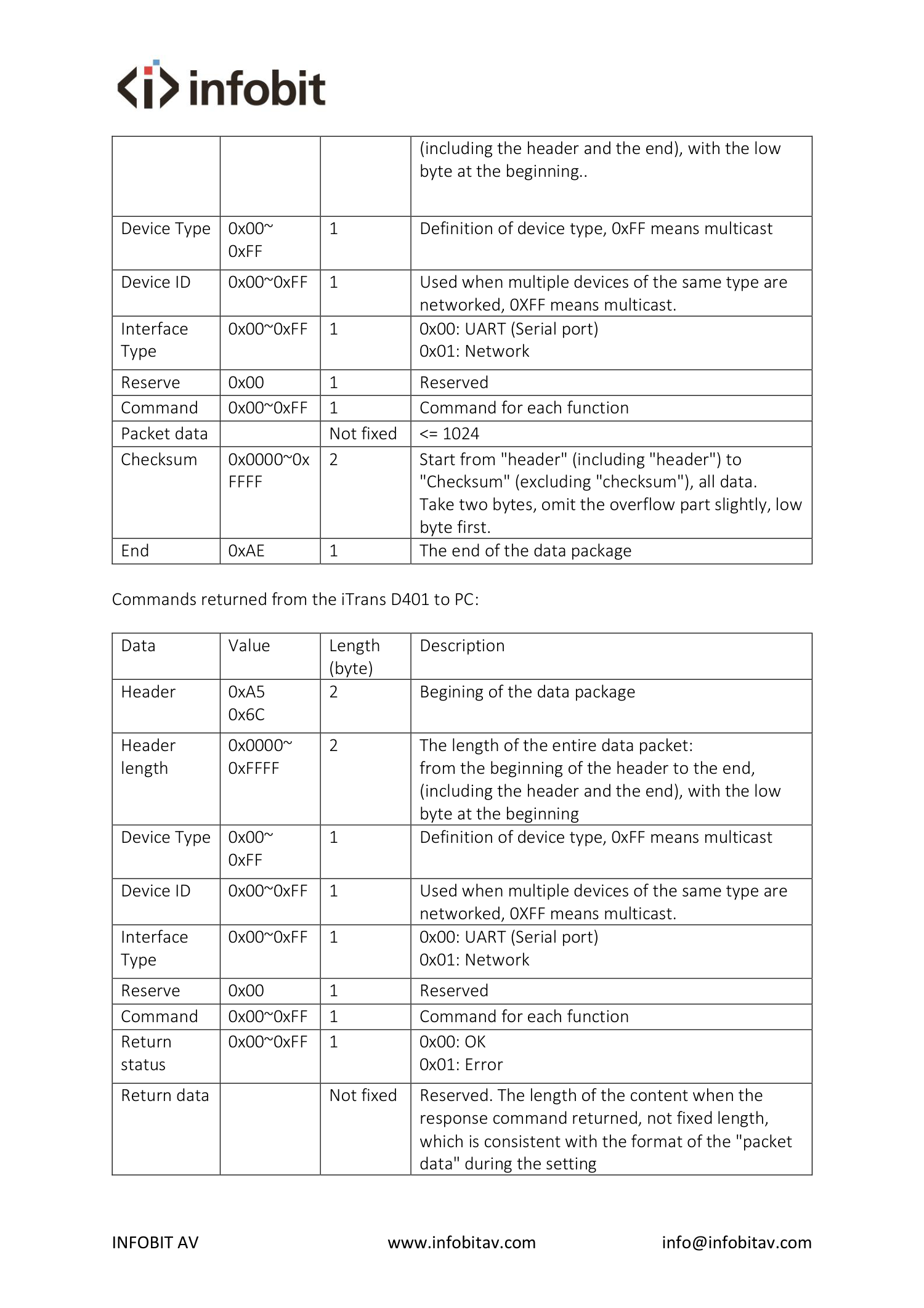

Формат протокола: ответы устройства ПК
| Поле | Значение | Длина, байт | Описание |
| Заголовок | 0xA5 0x6C | 2 | Начало пакета данных |
| Длина заголовка | 0x0000–0xFFFF | 2 | Длина всего пакета от начала заголовка до конца, включая заголовок и конец; младший байт первым |
| Тип устройства | 0x00–0xFF | 1 | Определение типа устройства; 0xFF означает многоадресную передачу |
| ID устройства | 0x00–0xFF | 1 | Используется при объединении в сеть нескольких устройств одного типа; 0xFF означает многоадресную передачу |
| Тип интерфейса | 0x00–0xFF | 1 | 0x00: UART (последовательный порт) 0x01: сеть |
| Резерв | 0x00 | 1 | Зарезервировано |
| Команда | 0x00–0xFF | 1 | Команда для каждой функции |
| Статус ответа | 0x00–0xFF | 1 | 0x00: OK 0x01: ошибка |
| Данные ответа | Переменная | Зарезервировано. Длина содержимого ответа переменная и соответствует формату данных пакета при настройке | |
| Контрольная сумма | 0x0000–0xFFFF | 2 | Все данные от заголовка включительно до поля контрольной суммы, не включая саму контрольную сумму. Используются два байта, переполнение отбрасывается; младший байт первым |
| Конец | 0xAE | 1 | Конец пакета данных |
Примечание: при отправке используется cmd + data, при возврате — cmd + status + data.

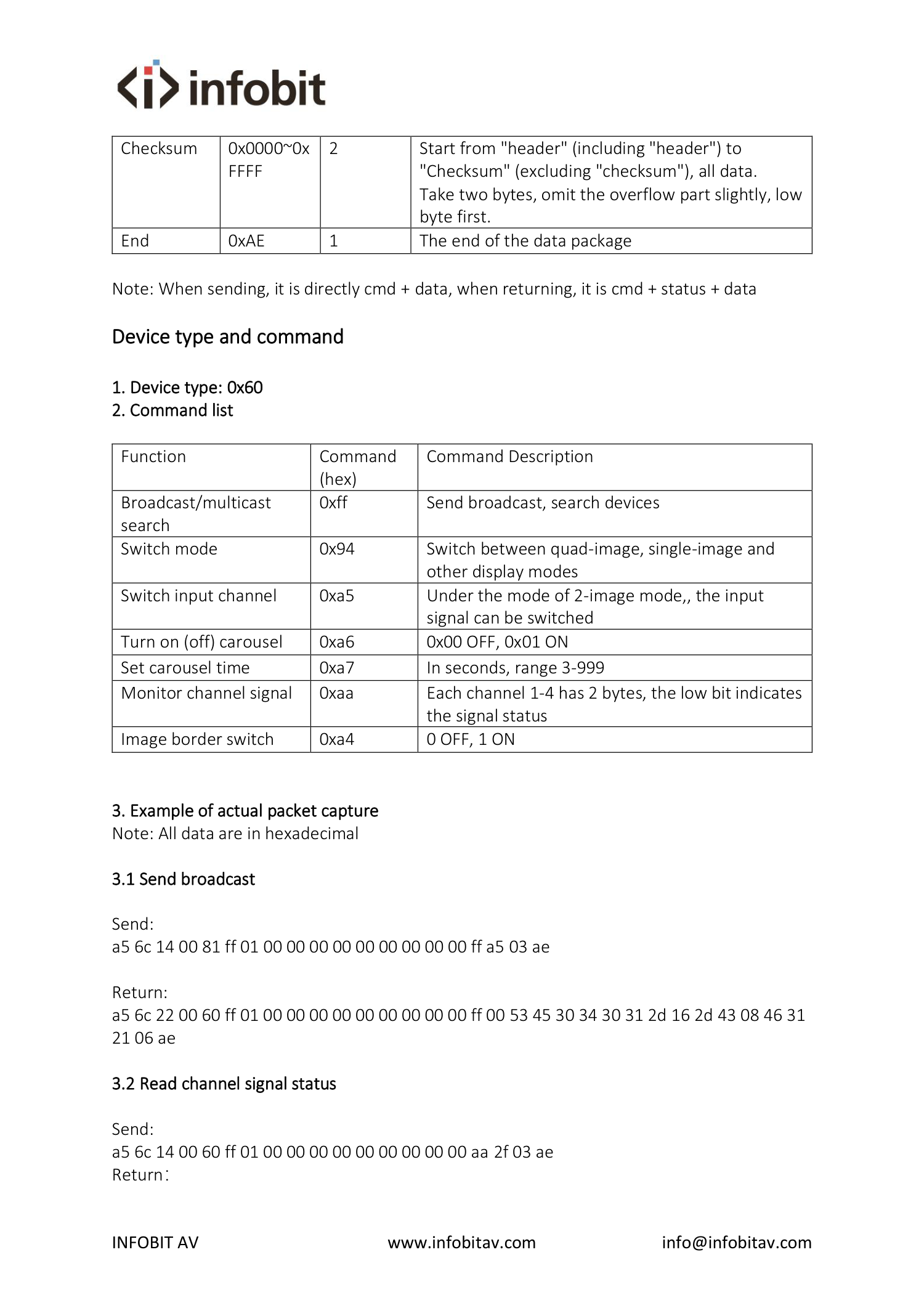

Тип устройства и команды
Тип устройства: 0x60.
| Функция | Команда, hex | Описание |
| Широковещательный / многоадресный поиск | 0xff | Отправить широковещательный запрос для поиска устройств |
| Переключение режима | 0x94 | Переключение между четырьмя изображениями, одним изображением и другими режимами отображения |
| Переключение входного канала | 0xa5 | В режиме двух изображений можно переключить входной сигнал |
| Включение / выключение циклического переключения | 0xa6 | 0x00 — выключено, 0x01 — включено |
| Установка времени циклического переключения | 0xa7 | В секундах, диапазон 3–999 |
| Контроль сигнала канала | 0xaa | Для каждого канала 1–4 используются два байта; младший бит указывает состояние сигнала |
| Включение границы изображения | 0xa4 | 0 — выключено, 1 — включено |
Примеры фактических пакетов
Примеры фактических пакетов из официального протокола. Все данные приведены в шестнадцатеричном формате.
3.1. Широковещательный запрос
Отправка:
a5 6c 14 00 81 ff 01 00 00 00 00 00 00 00 00 00 ff a5 03 ae
Ответ:
a5 6c 22 00 60 ff 01 00 00 00 00 00 00 00 00 00 ff 00 53 45 30 34 30 31 2d 16 2d 43 08 46 31 21 06 ae
3.2. Чтение состояния сигналов каналов
01 00 00 00 01 00 00 00 означает, что на каналах 1 и 3 есть сигнал, а на каналах 2 и 4 сигнала нет.
Отправка:
a5 6c 14 00 60 ff 01 00 00 00 00 00 00 00 00 00 aa 2f 03 ae
Ответ:
a5 6c 1d 00 60 ff 01 00 00 00 00 00 00 00 00 00 aa 00 01 00 00 00 01 00 00 00 38 03 ae
3.3. Настройка режима отображения
Пример: разделение экрана на два расположенных рядом изображения, левое и правое.
Отправка:
a5 6c 15 00 60 ff 01 00 00 00 00 00 00 00 00 00 94 0b 25 03 ae
Ответ:
a5 6c 15 00 60 ff 01 00 00 00 00 00 00 00 00 00 94 00 1a 03 ae
3.4.1. Включение циклического переключения сцен
Отправка:
a5 6c 15 00 60 ff 01 00 00 00 00 00 00 00 00 00 a6 01 2d 03 ae
Ответ:
a5 6c 15 00 60 ff 01 00 00 00 00 00 00 00 00 00 a6 00 2c 03 ae
3.4.2. Выключение циклического переключения сцен
Отправка:
a5 6c 15 00 60 ff 01 00 00 00 00 00 00 00 00 00 a6 00 2c 03 ae
Ответ:
a5 6c 15 00 60 ff 01 00 00 00 00 00 00 00 00 00 a6 00 2c 03 ae
3.5. Настройка времени циклического переключения
Пример: установка интервала 100 секунд.
Отправка:
a5 6c 16 00 60 ff 01 00 00 00 00 00 00 00 00 00 a7 64 00 92 03 ae
Ответ:
a5 6c 15 00 60 ff 01 00 00 00 00 00 00 00 00 00 a7 00 2d 03 ae
3.6. Назначение канала окну
Отправка:
a5 6c 16 00 60 ff 01 00 00 00 00 00 00 00 00 00 a5 04 01 31 03 ae
Ответ:
a5 6c 15 00 60 ff 01 00 00 00 00 00 00 00 00 00 a5 00 2b 03 ae

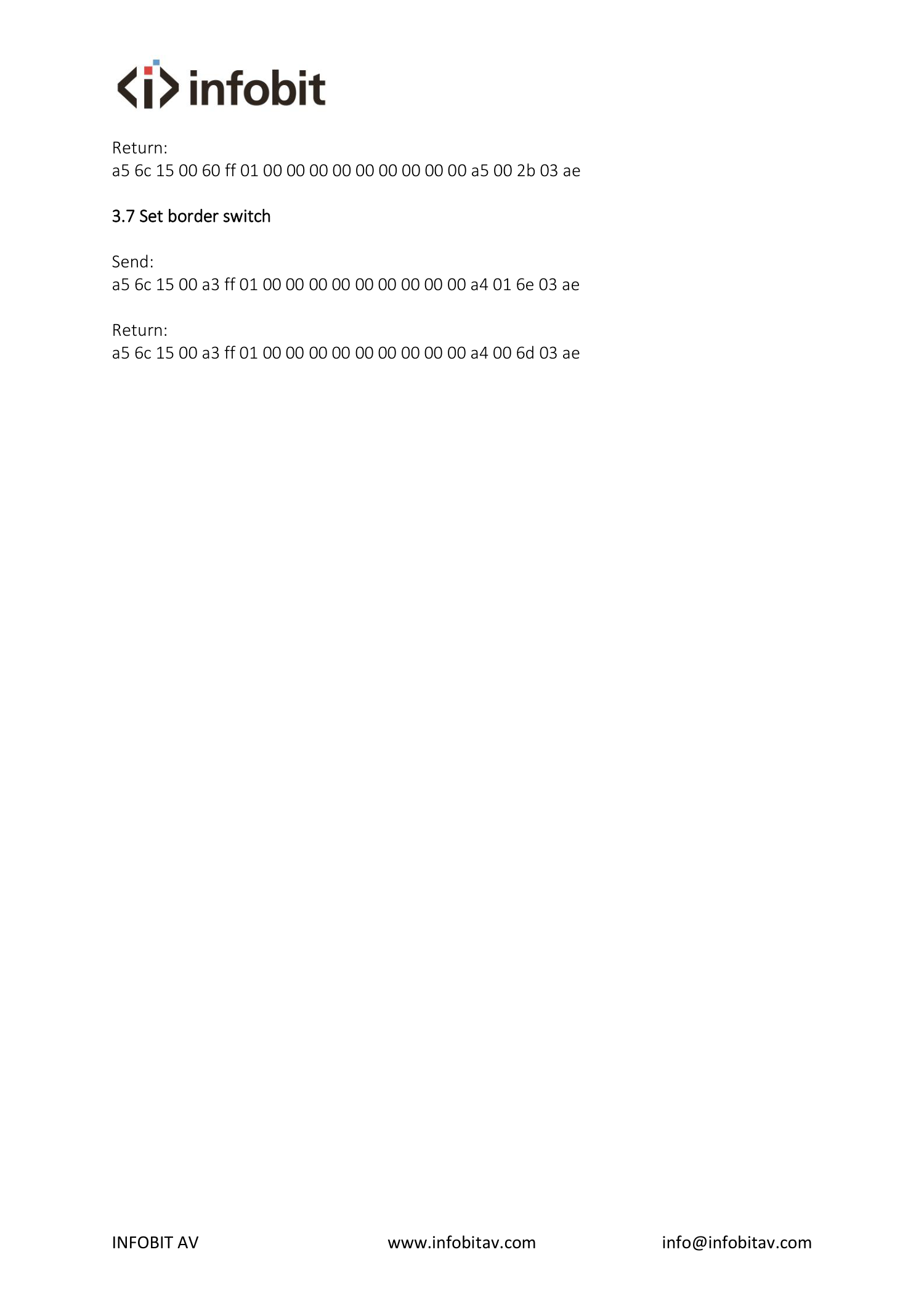

3.7. Включение границы изображения
Отправка:
a5 6c 15 00 a3 ff 01 00 00 00 00 00 00 00 00 00 a4 01 6e 03 ae
Ответ:
a5 6c 15 00 a3 ff 01 00 00 00 00 00 00 00 00 00 a4 00 6d 03 ae

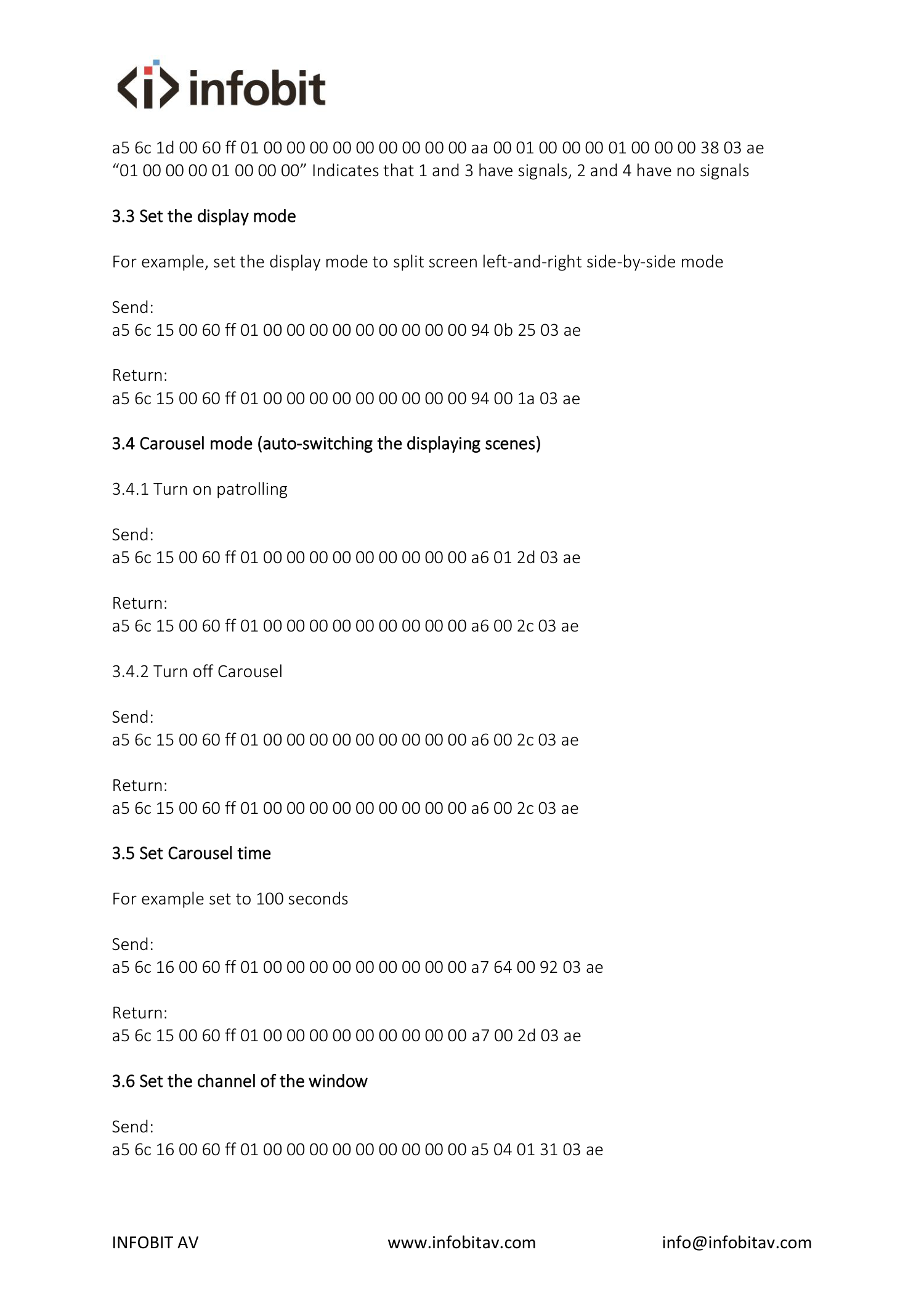

Оригинальные страницы протокола
Документы
INFOBIT iTrans D401 — руководство пользователя V1.0 (PDF) — 0.65M, 2024-09-02
iTrans D401 v1.0.1.6 — программа управления для Windows — 0M, 2024-09-02. Файл на официальном сайте недоступен на момент проверки.
INFOBIT iTrans D401 — протокол управления V1.0 (PDF) — 0.18M, 2024-09-02
