INFOBIT iTrans D104 — разветвитель 3G SDI 1 × 4
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans D104 — разветвитель 3G SDI 1 × 4.
Особенности INFOBIT iTrans D104:
1 × вход стандартного сигнала 3G/HD/SD SDI
4 × выхода стандартного сигнала 3G/HD/SD SDI
Поддержка форматов 1080p/1080i/720p/480i/576i
Поддержка специальных форматов, включая 1080PsF и 720p с частотами 30/25/24 Гц.
Автоматическое определение входного сигнала SDI.
Подавление джиттера SDI
Поддержка 3G SDI Level A и B
Технические характеристики
| Модель | iTrans D104 | |
| Наименование изделия | Разветвитель 3G SDI 1 × 4 | |
| Вход SDI | Входной сигнал | Стандартный сигнал SDI |
| Разъём | BNC, соответствующий стандарту IEC 169-8 | |
| Скорость передачи данных | 270 Мбит/с – 2,97 Гбит/с | |
| Возможность выравнивания сигнала | 100 м (3G SDI, 1694A) | |
| Импеданс | 75 Ом | |
| Выход SDI | Выходной сигнал | SDI (последовательный цифровой видеосигнал) |
| Разъём | BNC, соответствующий стандарту IEC 169-8 | |
| Скорость передачи данных | 270 Мбит/с – 2,97 Гбит/с | |
| Амплитуда сигнала | 800 мВ ±10 % (75 Ом) | |
| Импеданс | 75 Ом | |
| Прочие параметры | Рабочее напряжение | 5–12 В постоянного тока |
| Мощность | < 2 Вт | |
| Размеры | 112 × 90 × 25 мм | |
| Масса | 0,3 кг | |
| Рабочая температура | 0…50 °C, без конденсации | |
| Температура хранения | −20…75 °C | |
| Рабочая влажность | 20–70 % относительной влажности | |
| Влажность при хранении | 0–90 % относительной влажности, без конденсации | |

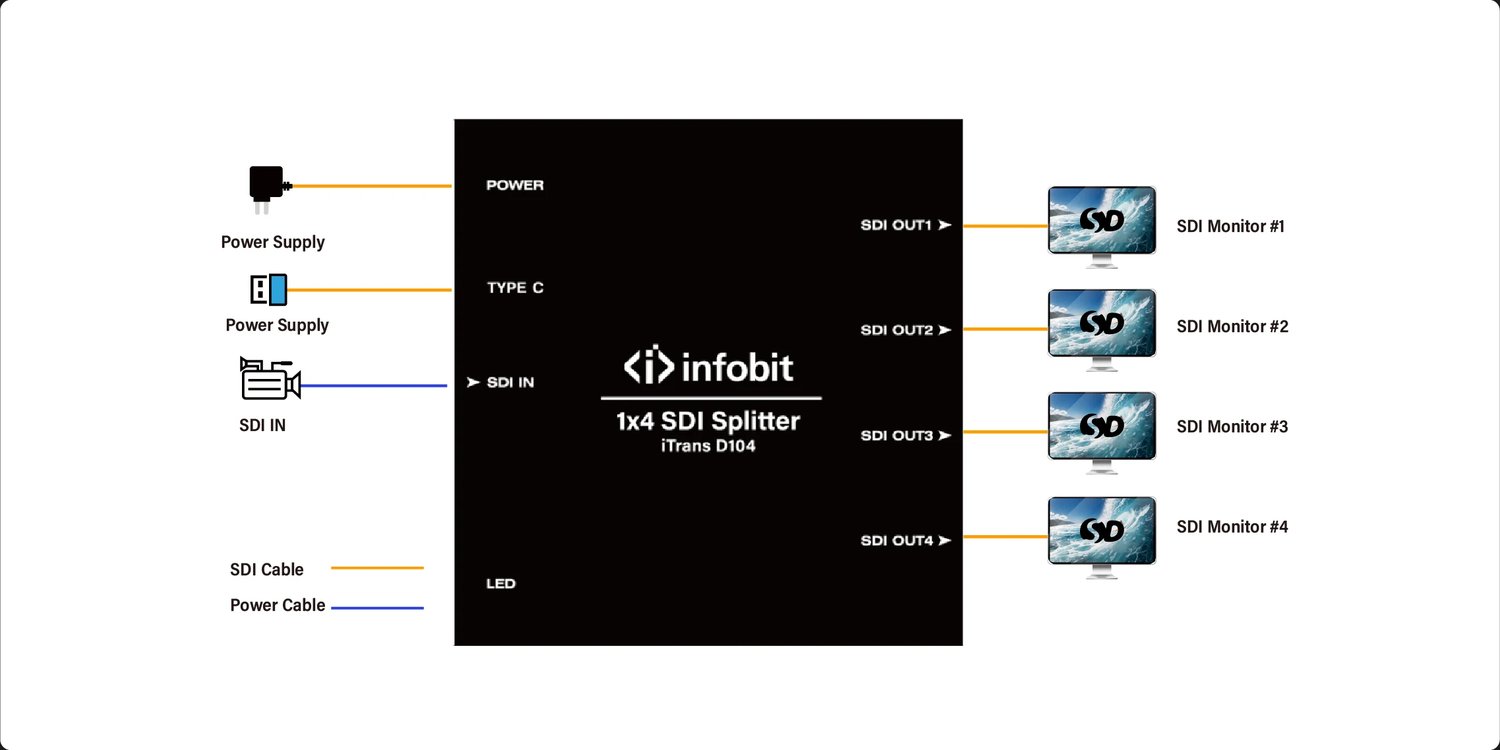

Схема подключения
Обозначения на схеме: Power Supply — источник питания; SDI IN — вход SDI; SDI Monitor #1–#4 — мониторы SDI №1–4; SDI Cable — кабель SDI; Power Cable — кабель питания. Показаны входной сигнал SDI и четыре выходных подключения к мониторам.
Руководство пользователя INFOBIT iTrans D104

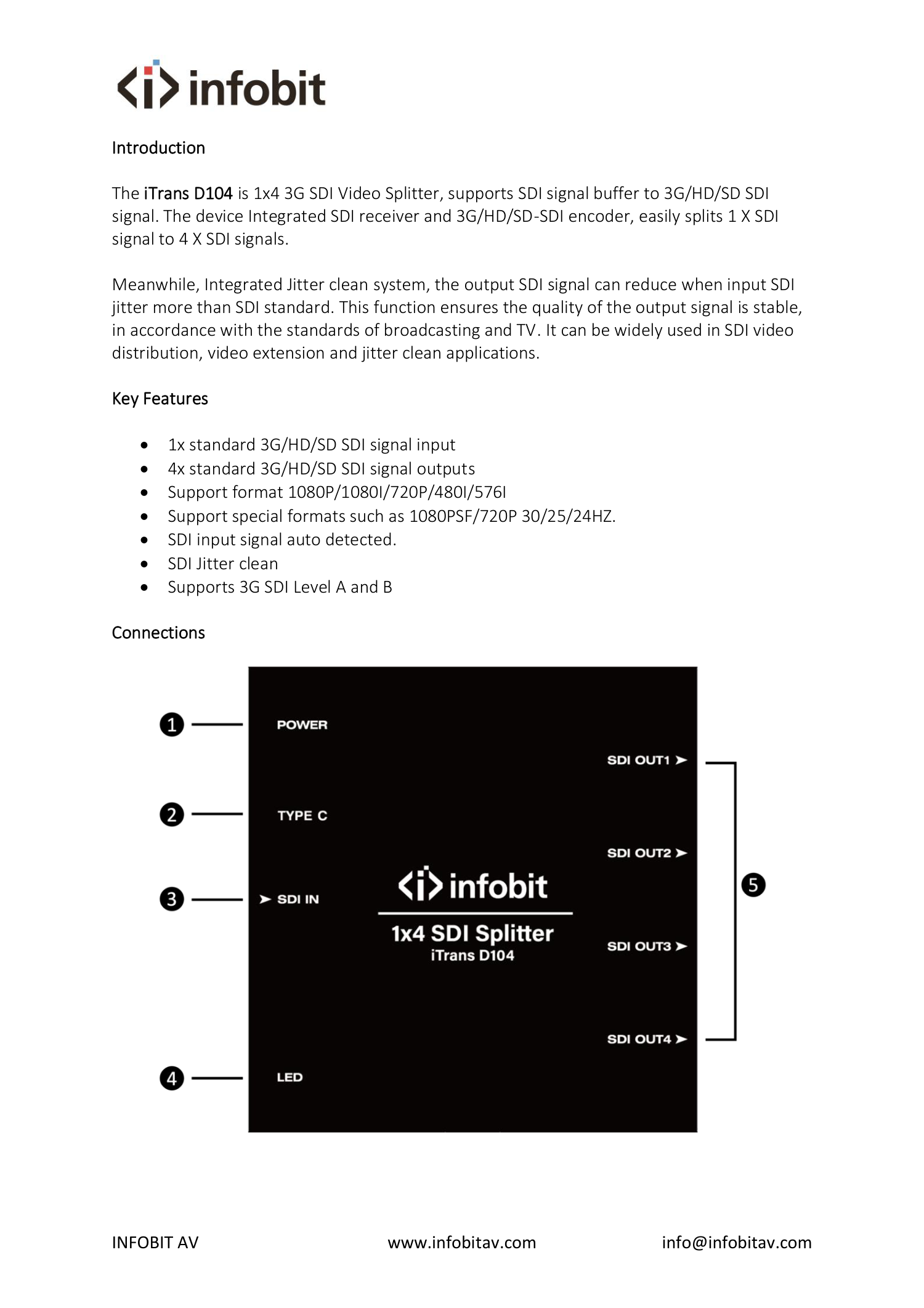

Введение
INFOBIT iTrans D104 — видеоразветвитель 3G SDI 1 × 4, поддерживающий буферизацию сигналов SDI для 3G/HD/SD SDI. Устройство объединяет приёмник SDI и кодер 3G/HD/SD-SDI, распределяя один сигнал SDI на четыре сигнала SDI.
Встроенная система подавления джиттера уменьшает джиттер выходного SDI-сигнала, когда джиттер входного сигнала превышает требования стандарта SDI. Эта функция обеспечивает стабильное качество выходного сигнала в соответствии со стандартами вещания и телевидения. Устройство может применяться для распределения видео SDI, увеличения расстояния передачи и подавления джиттера.
Особенности из руководства
- 1 × вход стандартного сигнала 3G/HD/SD SDI.
- 4 × выхода стандартного сигнала 3G/HD/SD SDI.
- Поддержка форматов 1080p/1080i/720p/480i/576i.
- Поддержка специальных форматов, включая 1080PsF и 720p с частотами 30/25/24 Гц.
- Автоматическое определение входного сигнала SDI.
- Подавление джиттера SDI.
- Поддержка 3G SDI Level A и B.

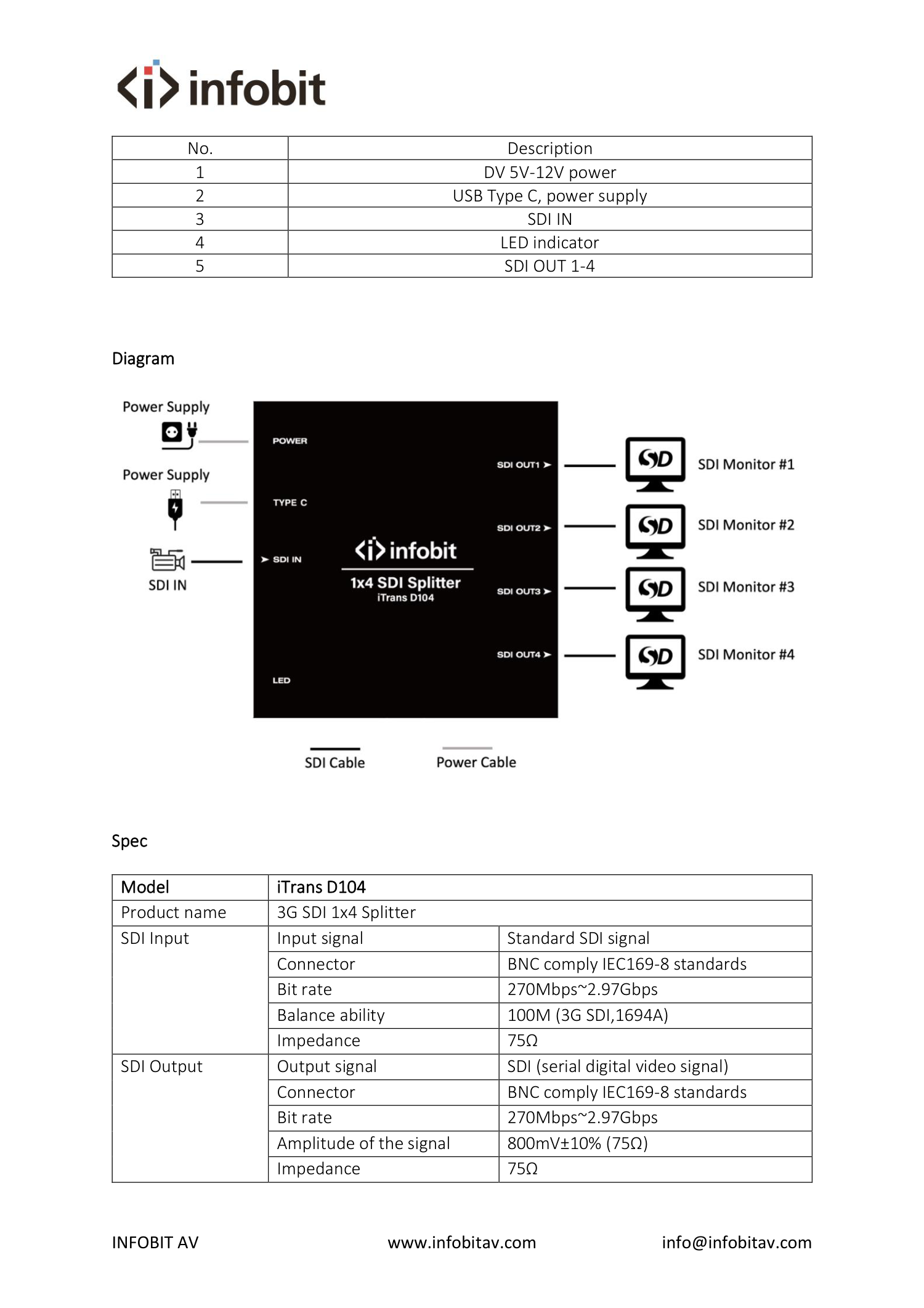

Разъёмы и функции
| № | Описание |
| 1 | Питание постоянным напряжением 5–12 В |
| 2 | USB Type-C — питание |
| 3 | SDI IN — вход SDI |
| 4 | Светодиодный индикатор |
| 5 | SDI OUT 1–4 — выходы SDI 1–4 |
Схема и характеристики из руководства
Обозначения на схеме: Power Supply — источник питания; SDI IN — вход SDI; SDI Monitor #1–#4 — мониторы SDI №1–4; SDI Cable — кабель SDI; Power Cable — кабель питания. Показаны входной сигнал SDI и четыре выходных подключения к мониторам.
| Модель | iTrans D104 | |
| Наименование изделия | Разветвитель 3G SDI 1 × 4 | |
| Вход SDI | Входной сигнал | Стандартный сигнал SDI |
| Разъём | BNC, соответствующий стандарту IEC 169-8 | |
| Скорость передачи данных | 270 Мбит/с – 2,97 Гбит/с | |
| Возможность выравнивания сигнала | 100 м (3G SDI, 1694A) | |
| Импеданс | 75 Ом | |
| Выход SDI | Выходной сигнал | SDI (последовательный цифровой видеосигнал) |
| Разъём | BNC, соответствующий стандарту IEC 169-8 | |
| Скорость передачи данных | 270 Мбит/с – 2,97 Гбит/с | |
| Амплитуда сигнала | 800 мВ ±10 % (75 Ом) | |
| Импеданс | 75 Ом | |

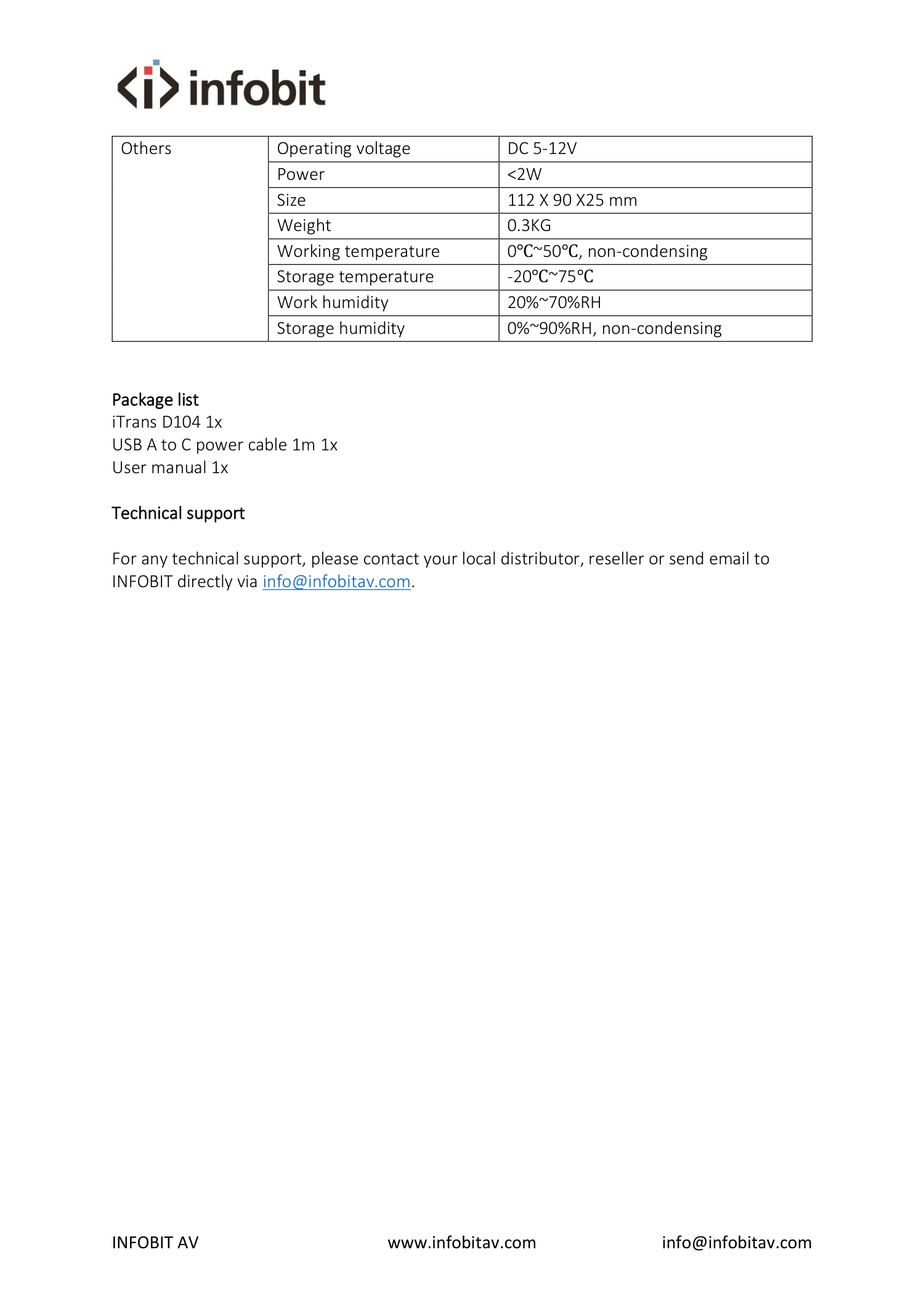

| Прочие параметры | Рабочее напряжение | 5–12 В постоянного тока |
| Мощность | < 2 Вт | |
| Размеры | 112 × 90 × 25 мм | |
| Масса | 0,3 кг | |
| Рабочая температура | 0…50 °C, без конденсации | |
| Температура хранения | −20…75 °C | |
| Рабочая влажность | 20–70 % относительной влажности | |
| Влажность при хранении | 0–90 % относительной влажности, без конденсации | |
Комплект поставки
- iTrans D104 — 1 шт.
- Кабель питания USB A – USB C длиной 1 м — 1 шт.
- Руководство пользователя — 1 шт.
Техническая поддержка производителя
Для получения технической поддержки обратитесь к местному дистрибьютору, продавцу или непосредственно в INFOBIT по электронной почте info@infobitav.com.
Документы
INFOBIT iTrans D104 — руководство пользователя V1.0 (PDF) — 0.29M, 2024-09-02
