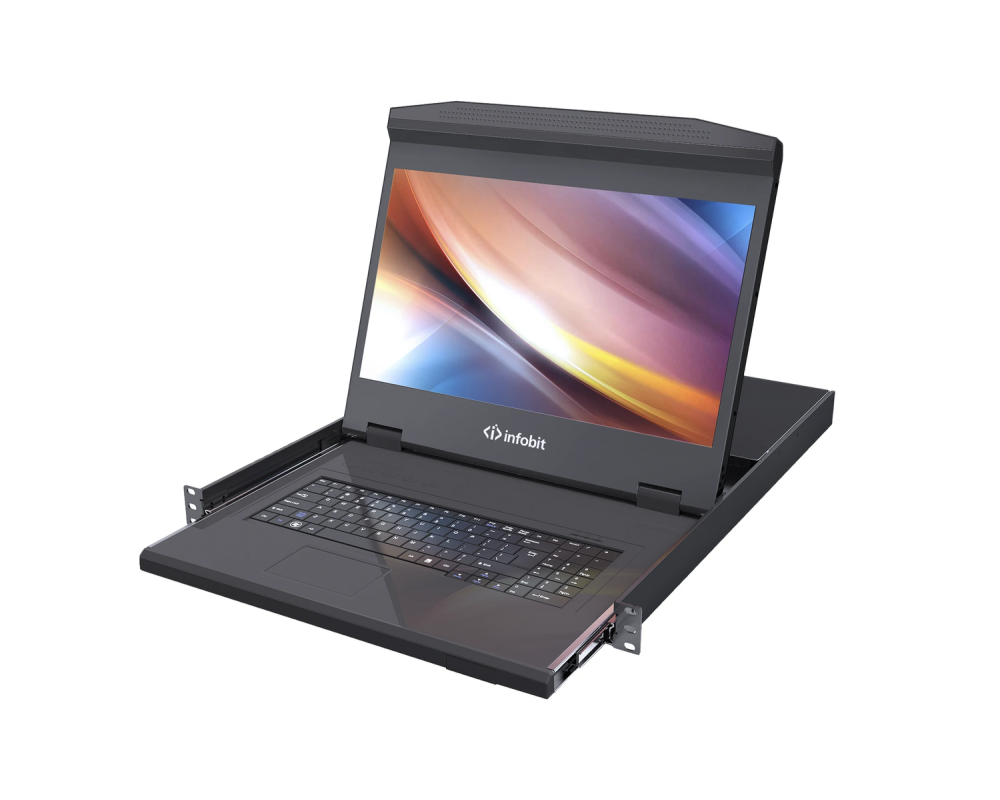

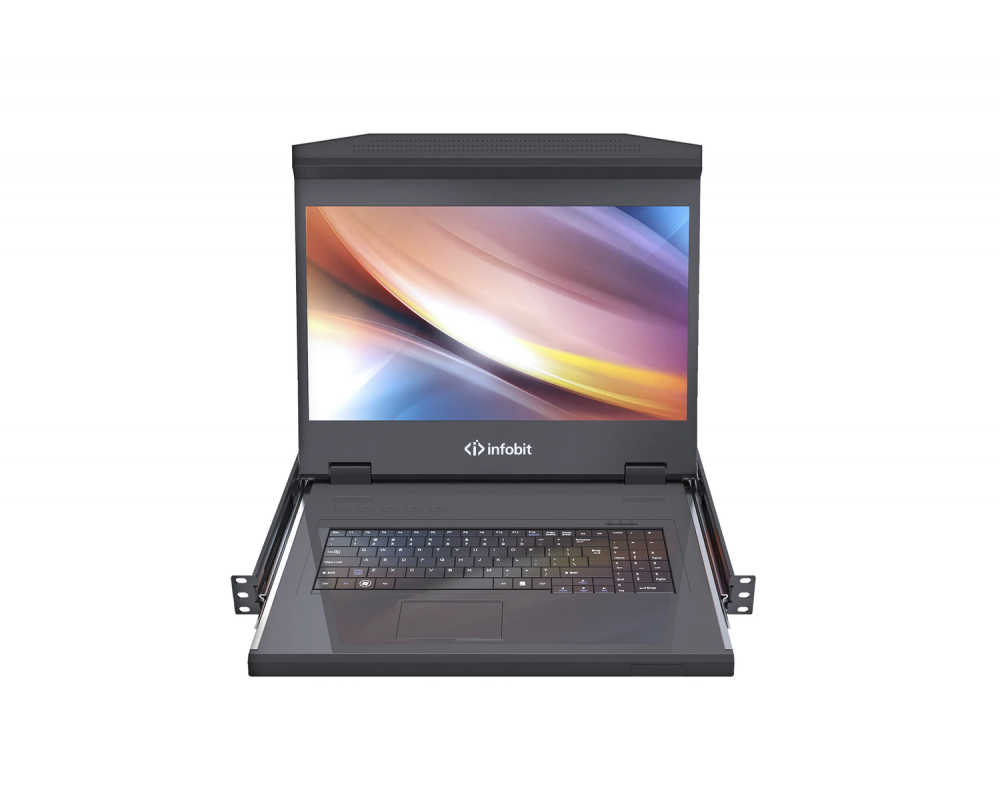

INFOBIT iSwitch V1816 — шестнадцатипортовая стоечная ЖК-консоль KVM с дисплеем 18,5 дюйма
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iSwitch V1816 — шестнадцатипортовая стоечная ЖК-консоль KVM с дисплеем 18,5 дюйма.
Особенности INFOBIT iSwitch V1816:
1- 16 × портов VGA
2- ЖК-монитор 18,5 дюйма и управление KVM, высота 1U.
3- ЖК-экран FHD 1920 × 1080 с соотношением сторон 16:9.
4- Экран раскрывается на угол до 110°.
5- Выразительный дизайн корпуса улучшает общий облик серверной.
6- Сенсорные кнопки OSD позволяют обойтись без отверстий в панели, повышая защищённость изделия.
7- Ультратонкая клавиатура с ножничным механизмом для более удобного нажатия и отдельным цифровым блоком.
8- Отдельная кнопка KVM-OSD обеспечивает доступ к экранному меню KVM одним нажатием.
9- Автоматическое отключение подсветки ЖК-монитора экономит электроэнергию.
10- Консоль KVM легко разблокируется и выдвигается для работы одной рукой.

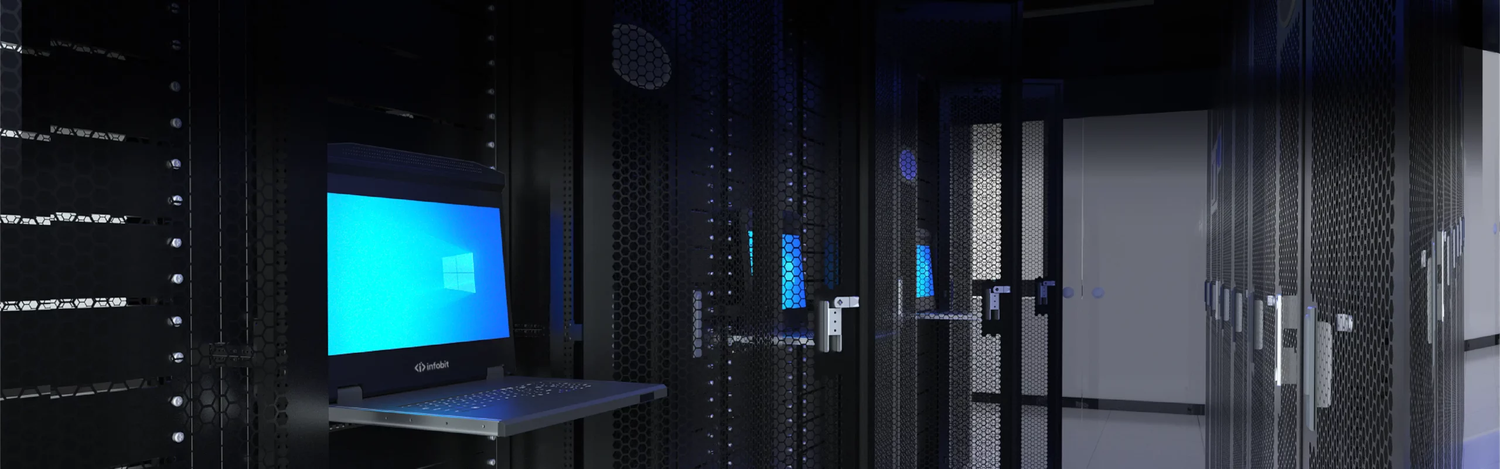

ЖК-консоль высокого класса
мы ценим каждую минуту, которую вы тратите на обслуживание центра обработки данных.

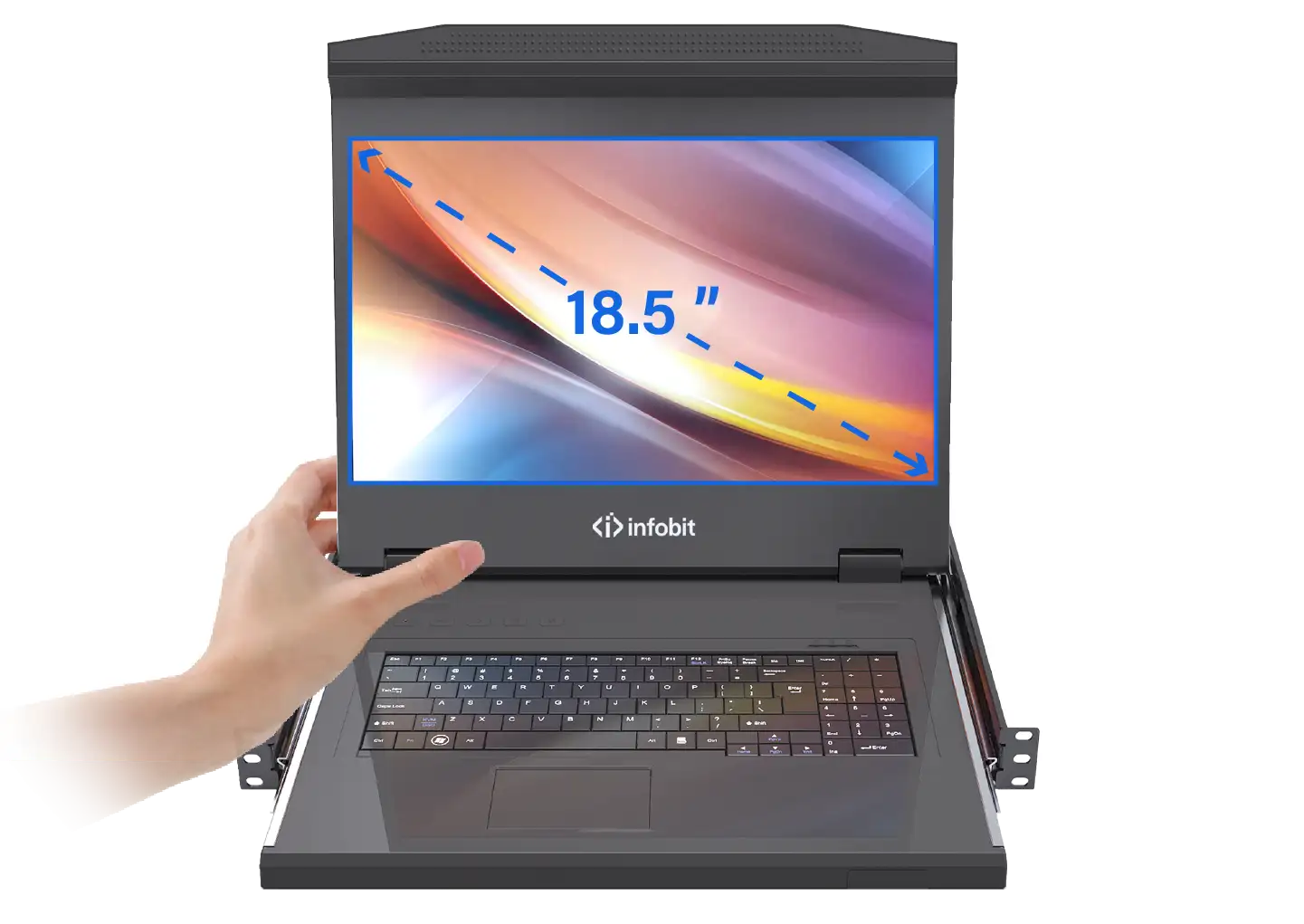

Больше деталей на экране
вы не упустите ни одной детали графического интерфейса.

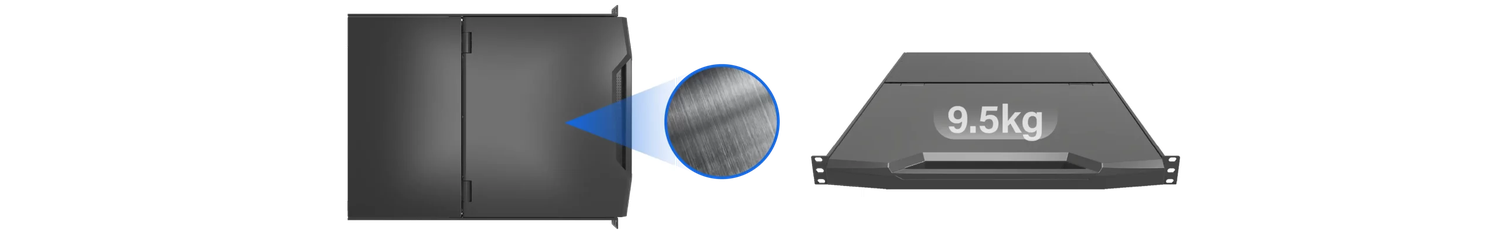

Облегчённая конструкция
Кроме того, конструкция сочетает алюминиево-магниевый сплав и высокопрочный промышленный пластик корпуса.

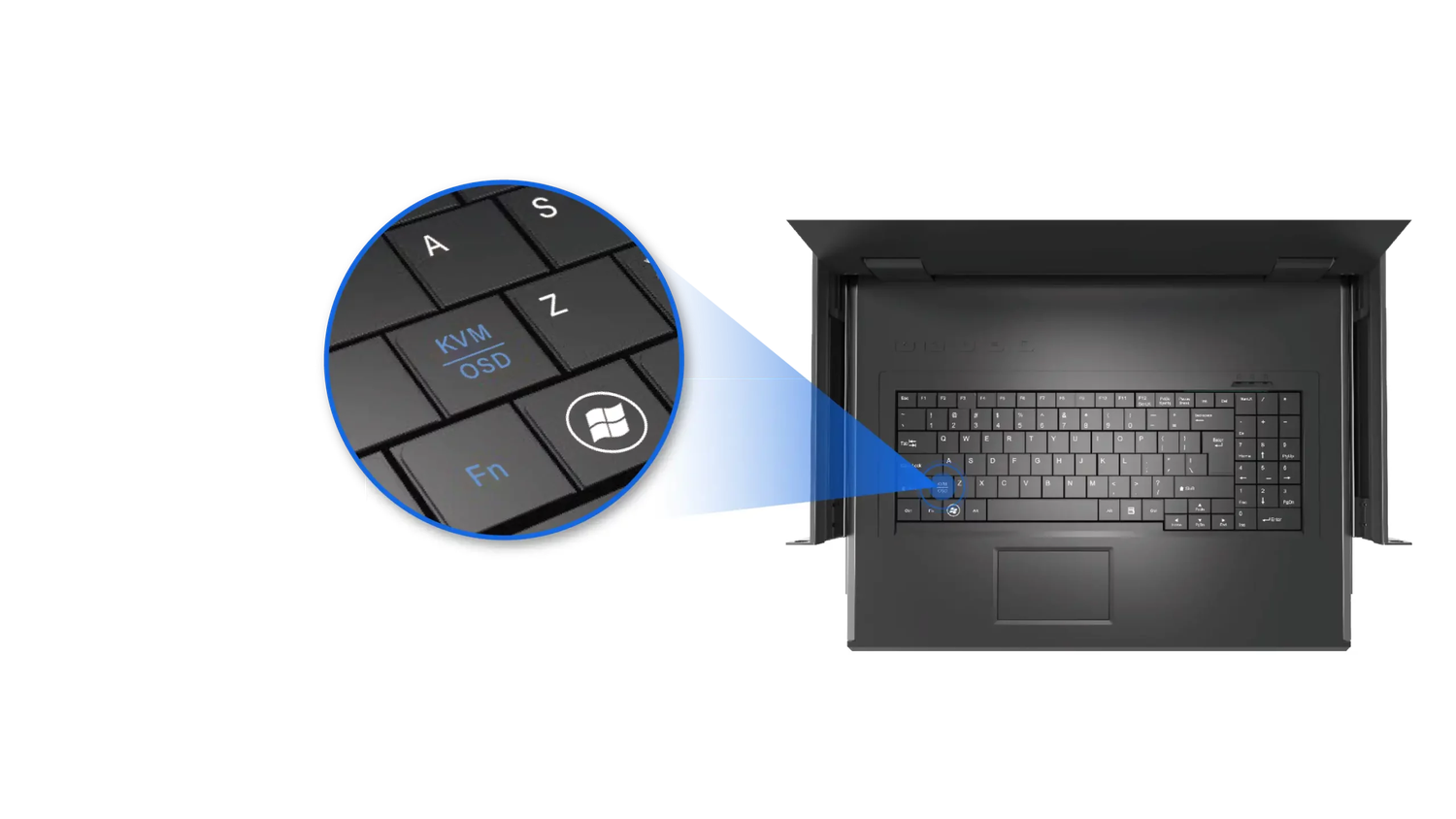

Управление KVM одним нажатием
оснащена специально разработанной кнопкой KVM-OSD
для вызова меню переключения KVM
одним нажатием.
Полноразмерная сенсорная панель защищена от случайных касаний. Также можно
управлять компьютером непосредственно с помощью горячих клавиш клавиатуры.
Берегите нашу планету
Конструкция высотой менее 1U упрощает установку в стойку без помех со стороны соседних устройств.

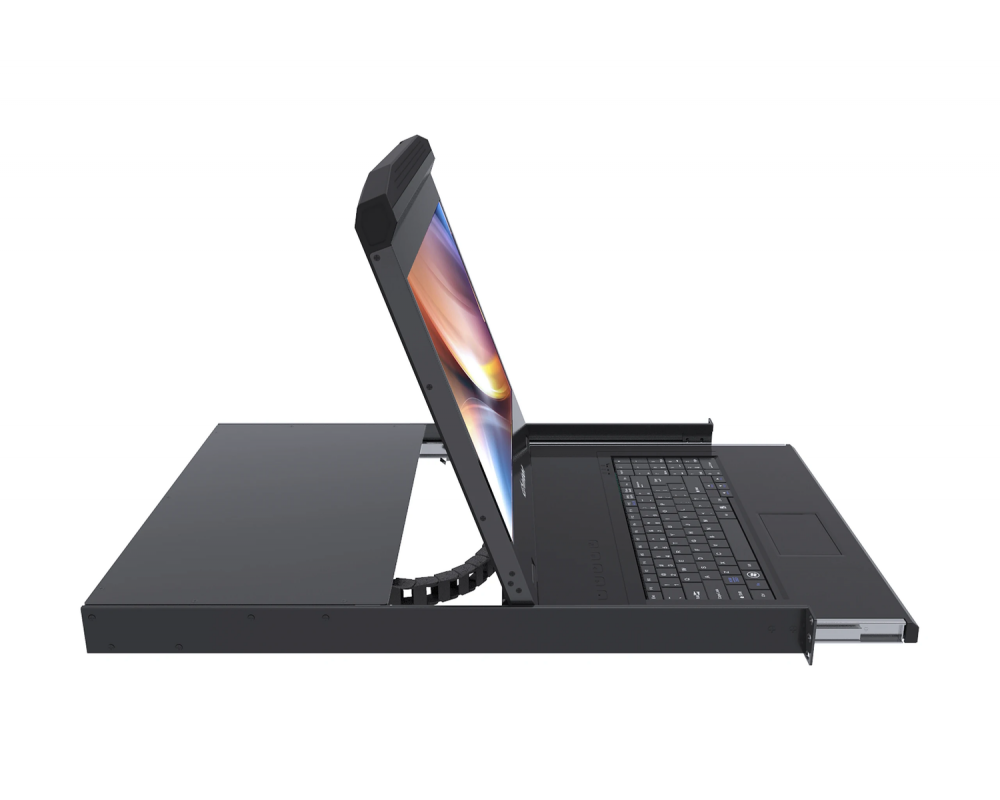

Более гибкая кабельная цепь
Технические характеристики
| Модель | iSwitch V1816 |
| Наименование | Шестнадцатипортовая ЖК-консоль KVM |
| Подключения компьютеров | Прямое подключение: 16 |
| Максимум: 256 | |
| Выбор порта | KVM-OSD, горячая клавиша |
| Разъёмы локальной консоли | Монитор: 1 × гнездо HDB-15 (синее) |
| Клавиатура: 1 × USB или 1 × PS/2 (фиолетовый) | |
| Мышь: 1 × USB или 1 × PS/2 (зелёный) | |
| KVM: 16 × гнёзд HDB-15 | |
| Каскадное соединение: 1 × штекер HDB-15 (чёрный) | |
| Тип дисплея | TFT LCD со светодиодной подсветкой |
| Размер дисплея | 18,5 дюйма |
| Разрешение дисплея | 1920 × 1080 |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц |
| Потребляемая мощность | 20 Вт |
| Рабочая температура | 0…50 °C |
| Температура хранения | −20…60 °C |
| Рабочая влажность | 0–80 % относительной влажности, без конденсации |
| Масса нетто | 9,5 кг |
| Установочные размеры (Д × Ш × В) | 59,50 × 48,20 × 4,35 см |
Технический паспорт INFOBIT iSwitch V1816

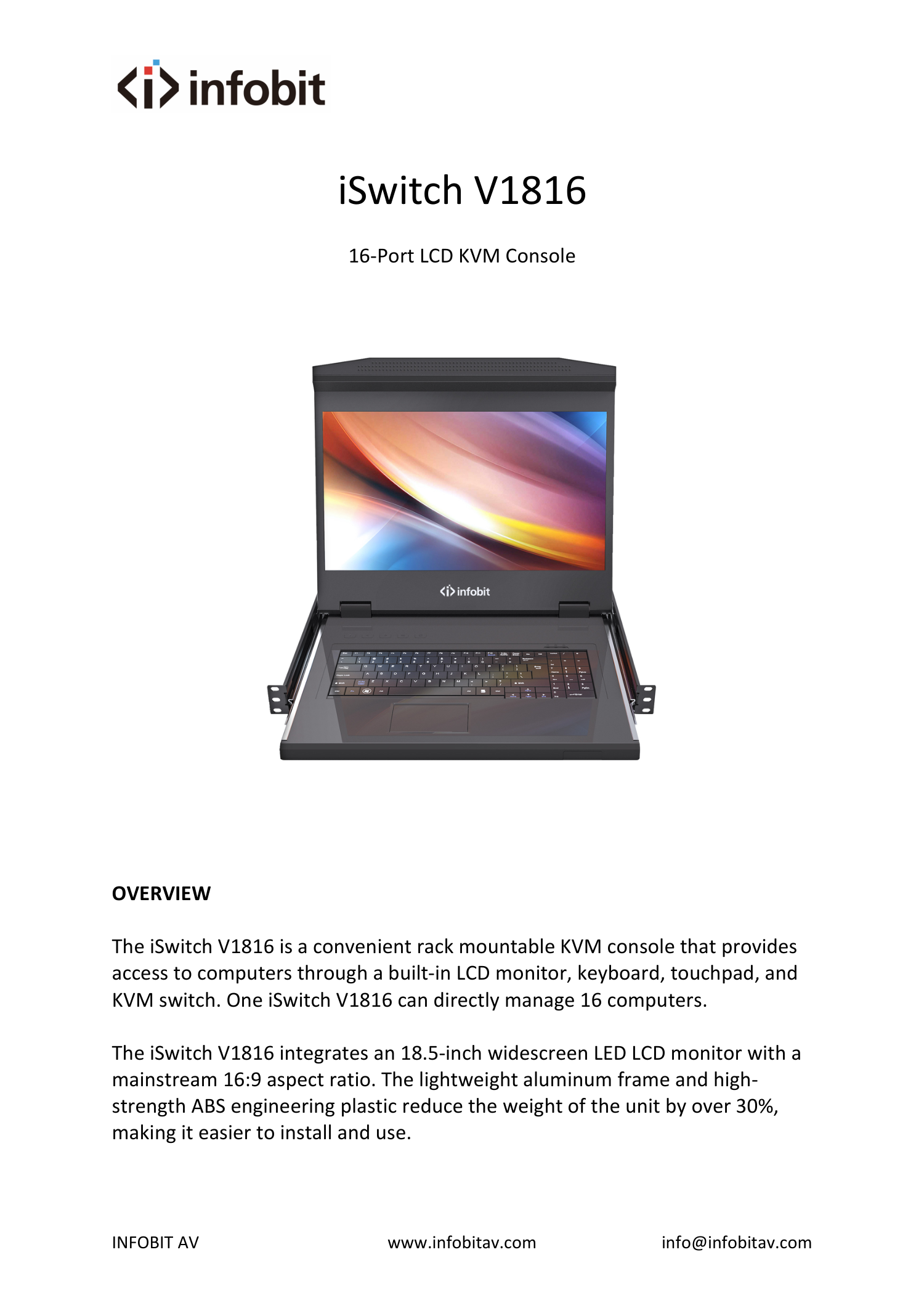

Обзор
INFOBIT iSwitch V1816 — удобная стоечная консоль KVM, обеспечивающая доступ к компьютерам через встроенные ЖК-монитор, клавиатуру, сенсорную панель и KVM-переключатель. Одна iSwitch V1816 позволяет напрямую управлять шестнадцатью компьютерами.
iSwitch V1816 оснащена широкоформатным ЖК-монитором 18,5 дюйма со светодиодной подсветкой и распространённым соотношением сторон 16:9. Лёгкая алюминиевая рама и высокопрочный конструкционный ABS-пластик, по заявлению производителя, снижают массу устройства более чем на 30 %, упрощая установку и использование.

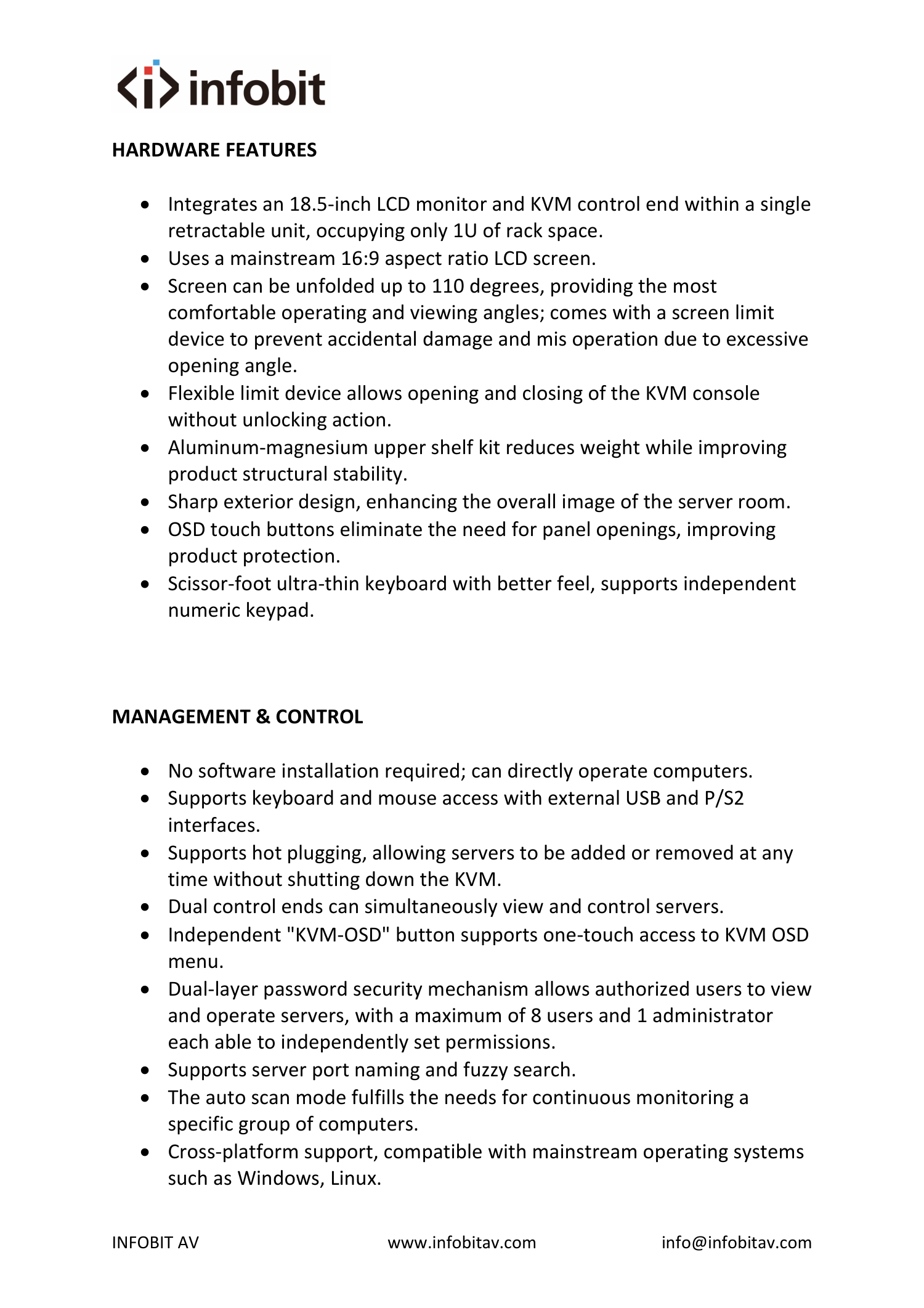

Аппаратные особенности
- ЖК-монитор 18,5 дюйма и терминал управления KVM объединены в одном выдвижном блоке, занимающем в стойке всего 1U.
- Используется ЖК-экран с распространённым соотношением сторон 16:9.
- Экран раскрывается на угол до 110°, обеспечивая удобные углы работы и просмотра. Ограничитель раскрытия защищает от случайного повреждения и неправильного использования при чрезмерном угле открытия.
- Гибкий ограничитель позволяет открывать и закрывать консоль KVM без отдельного действия по разблокировке.
- Верхняя конструкция из алюминиево-магниевого сплава снижает массу и повышает структурную устойчивость изделия.
- Выразительный дизайн корпуса улучшает общий облик серверной.
- Сенсорные кнопки OSD позволяют обойтись без отверстий в панели, повышая защищённость изделия.
- Ультратонкая клавиатура с ножничным механизмом для более удобного нажатия и отдельным цифровым блоком.
Управление и контроль
- Не требуется установка программного обеспечения; можно непосредственно работать с компьютерами.
- Поддерживается подключение клавиатуры и мыши через внешние интерфейсы USB и PS/2.
- Горячее подключение позволяет добавлять и удалять серверы в любое время без выключения KVM.
- Два терминала управления позволяют одновременно просматривать и управлять серверами.
- Отдельная кнопка KVM-OSD обеспечивает доступ к экранному меню KVM одним нажатием.
- Двухуровневая парольная защита позволяет авторизованным пользователям просматривать и управлять серверами. Поддерживаются до восьми пользователей и один администратор с независимой настройкой прав для каждого.
- Поддерживаются присвоение имён серверным портам и нечёткий поиск.
- Режим автоматического сканирования обеспечивает непрерывное наблюдение за заданной группой компьютеров.
- Кроссплатформенная поддержка: совместимость с распространёнными операционными системами, включая Windows и Linux.
Особенности дисплея
- ЖК-монитор 18,5 дюйма со светодиодной подсветкой экономит электроэнергию.
- Экранное меню LCD OSD позволяет настраивать ЖК-экран.
- Эмуляция DDC автоматически подбирает параметры отображения компьютера для наилучшего результата на ЖК-экране.
- Соответствие стандартам DDC2B.
Безопасность и энергосбережение
- Автоматический ограничитель срабатывает, когда консоль не используется, предотвращая случайное открытие или повреждение.
- Лёгкая разблокировка: достаточно выдвинуть консоль KVM, чтобы начать работу.
- Энергосберегающая конструкция экрана: при задвигании ЖК-консоли в шкаф ЖК-экран автоматически выключается для экономии электроэнергии.

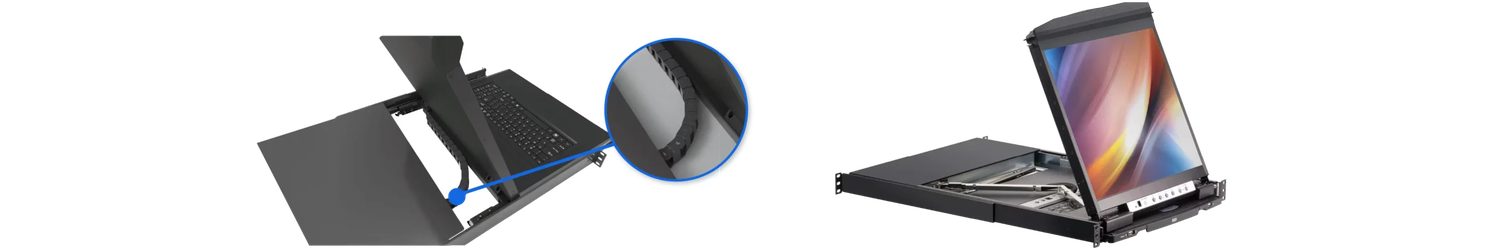

- Сигнальные кабели защищены кабельной цепью, применяемой в станочном оборудовании, чтобы избежать износа при многократном выдвижении ЖК-консоли.
- Новая конструкция упаковки обеспечивает безопасную и экологичную защиту изделия.
Характеристики из технического паспорта
| Модель | iSwitch V1816 | ||
| Подключения компьютеров | Прямое подключение | 16 | |
| Максимум | 256 | ||
| Выбор порта | KVM-OSD, горячая клавиша | ||
| Разъёмы | Локальная консоль | Монитор | 1 × гнездо HDB-15 (синее) |
| Клавиатура | 1 × USB или 1 × PS/2 (фиолетовый) | ||
| Мышь | 1 × USB или 1 × PS/2 (зелёный) | ||
| KVM | 16 × гнёзд HDB-15 | ||
| Каскадное соединение | 1 × штекер HDB-15 (чёрный) | ||
| Дисплей | Тип | TFT LCD со светодиодной подсветкой | |
| Размер | 18,5 дюйма | ||
| Разрешение по умолчанию | 1920 × 1080 | ||
| Питание | Вход | 100–240 В переменного тока, 50/60 Гц | |
| Потребляемая мощность | 20 Вт | ||
| Условия эксплуатации | Рабочая температура | 0…50 °C | |
| Температура хранения | −20…60 °C | ||
| Рабочая влажность | 0–80 % относительной влажности, без конденсации | ||
| Физические параметры | Масса нетто | 9,5 кг | |
| Установочные размеры (Д × Ш × В) | 59,50 × 48,20 × 4,35 см | ||

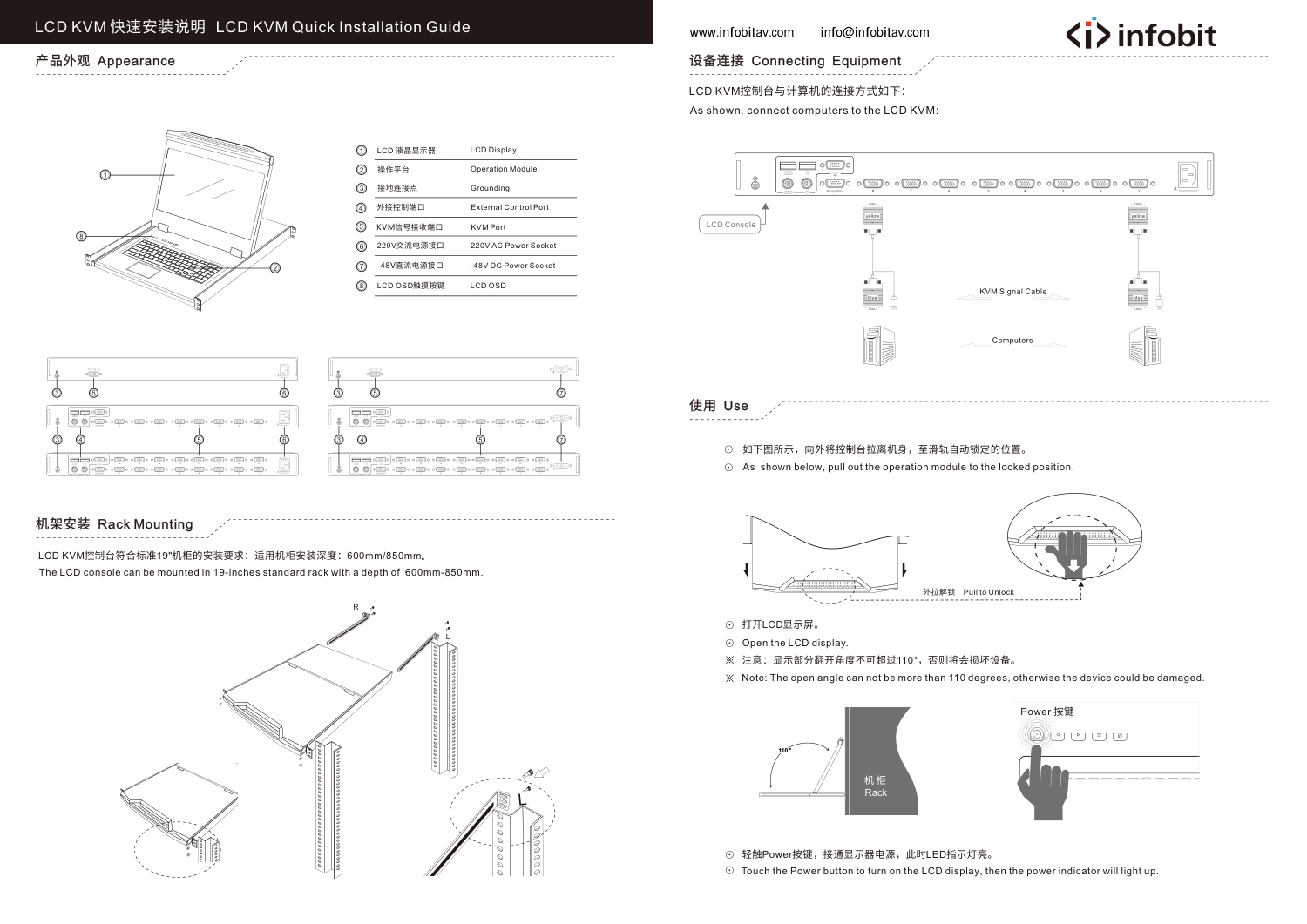

Общее руководство по установке ЖК-консолей KVM
Общее руководство по быстрой установке ЖК-консолей KVM. В нём показаны разные исполнения семейства, включая варианты питания переменным и постоянным током; характеристики конкретной модели приведены в её основной таблице выше.
Внешний вид и элементы
| № | Элемент |
| 1 | ЖК-дисплей |
| 2 | Операционный модуль |
| 3 | Точка заземления |
| 4 | Порт внешнего управления |
| 5 | Порт KVM |
| 6 | Разъём питания 220 В переменного тока |
| 7 | Разъём питания −48 В постоянного тока |
| 8 | Сенсорные кнопки LCD OSD |
Монтаж в стойку
ЖК-консоль устанавливается в стандартную 19-дюймовую стойку глубиной 600–850 мм.
Обозначения на монтажной схеме: L — левая сторона, R — правая сторона, Rack — стойка.
Подключение оборудования
Подключите компьютеры к ЖК-консоли KVM, как показано на схеме. Обозначения: LCD Console — ЖК-консоль; KVM Signal Cable — сигнальный кабель KVM; Computers — компьютеры; yellow — жёлтый; blue — синий.
Использование
- Выдвиньте операционный модуль до положения автоматической фиксации, как показано на рисунке. Pull to Unlock — потяните для разблокировки.
- Откройте ЖК-дисплей.
- Примечание: угол раскрытия не должен превышать 110°, иначе устройство может быть повреждено.
- Коснитесь кнопки Power, чтобы включить ЖК-дисплей; загорится индикатор питания.

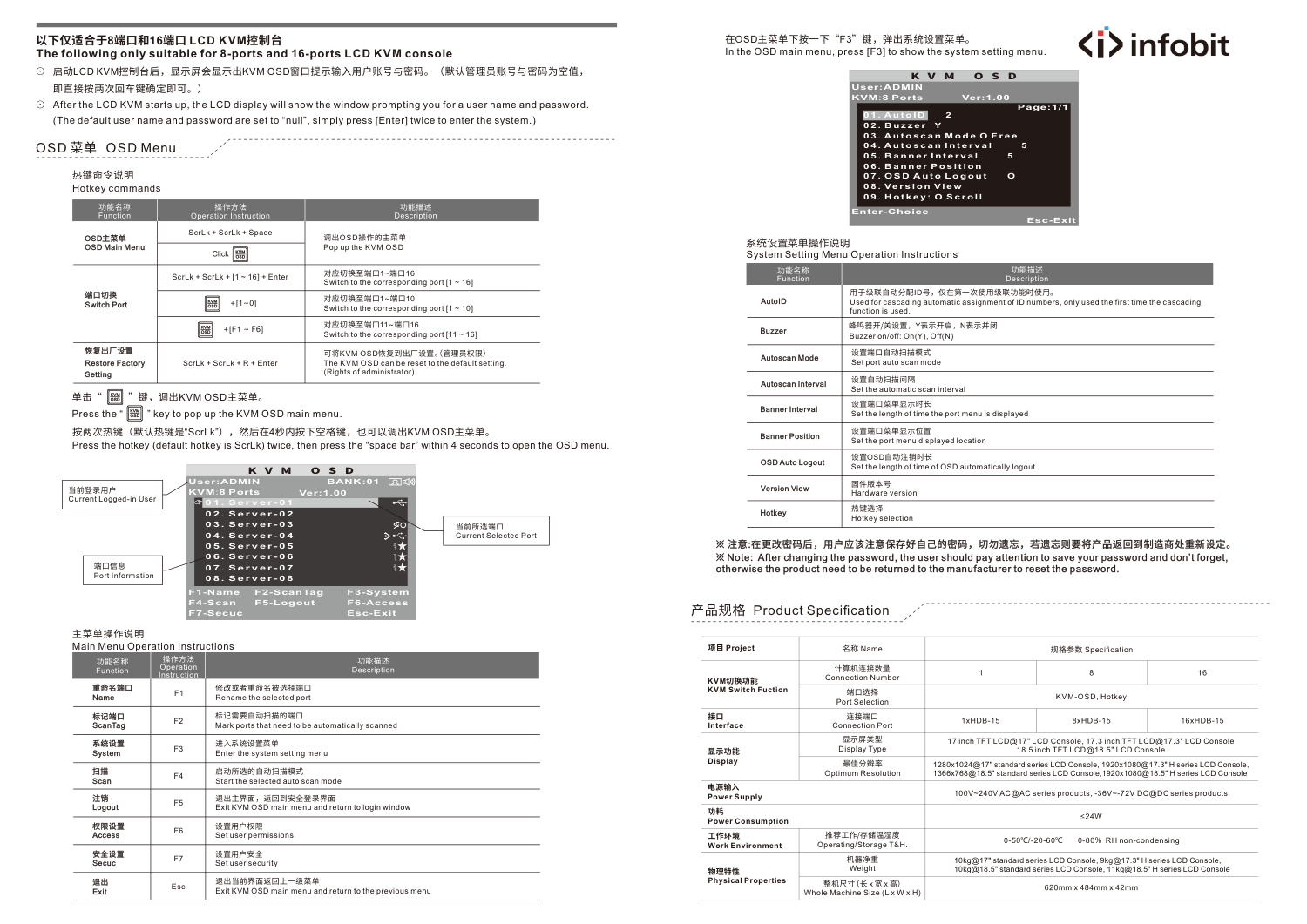

Меню OSD: инструкции для 8- и 16-портовых консолей
Следующие инструкции применимы только к ЖК-консолям KVM с 8 и 16 портами.
После запуска ЖК-консоли KVM на экране появляется окно с запросом имени пользователя и пароля. По умолчанию имя пользователя и пароль пустые: для входа в систему достаточно дважды нажать Enter.
Команды горячих клавиш
| Функция | Операция | Описание |
| Главное меню OSD | ScrLk + ScrLk + Space | Открыть главное меню KVM OSD |
| Нажать KVM-OSD | Открыть главное меню KVM OSD | |
| Переключение порта | ScrLk + ScrLk + [1–16] + Enter | Переключиться на соответствующий порт 1–16 |
| KVM-OSD + [1–0] | Переключиться на соответствующий порт 1–10 | |
| KVM-OSD + [F1–F6] | Переключиться на соответствующий порт 11–16 | |
| Восстановление заводских настроек | ScrLk + ScrLk + R + Enter | Сброс KVM OSD к настройкам по умолчанию; требуются права администратора |
Нажмите кнопку KVM-OSD, чтобы открыть главное меню KVM OSD.
Также можно дважды нажать горячую клавишу (по умолчанию ScrLk), а затем в течение четырёх секунд нажать пробел, чтобы открыть меню OSD.
Обозначения главного меню: Current Logged-in User — текущий пользователь; Port Information — сведения о портах; Current Selected Port — выбранный порт. В приведённом производителем примере показаны User: ADMIN, KVM: 8 Ports, BANK: 01, Ver: 1.00 и порты Server-01 – Server-08.
Главное меню
| Функция | Клавиша | Описание |
| Name — имя | F1 | Изменить или переименовать выбранный порт |
| ScanTag — метка сканирования | F2 | Отметить порты для автоматического сканирования |
| System — система | F3 | Открыть меню системных настроек |
| Scan — сканирование | F4 | Запустить выбранный режим автоматического сканирования |
| Logout — выход из учётной записи | F5 | Выйти из главного меню KVM OSD и вернуться к окну входа |
| Access — доступ | F6 | Настроить права пользователей |
| Secuc — безопасность | F7 | Настроить безопасность пользователей |
| Exit — выход | Esc | Выйти из текущего интерфейса и вернуться к предыдущему меню |
Меню системных настроек
В главном меню OSD нажмите F3, чтобы открыть меню системных настроек.
| Функция | Описание |
| AutoID | Автоматическое назначение идентификаторов при каскадном подключении; используется только при первом применении функции каскадирования |
| Buzzer | Звуковой сигнал: Y — включён, N — выключен |
| Autoscan Mode | Настройка режима автоматического сканирования портов |
| Autoscan Interval | Настройка интервала автоматического сканирования |
| Banner Interval | Настройка времени отображения меню порта |
| Banner Position | Настройка положения меню порта |
| OSD Auto Logout | Настройка времени автоматического выхода из OSD |
| Version View | Версия аппаратного обеспечения (английская подпись руководства); версия прошивки (китайская подпись руководства) |
| Hotkey | Выбор горячей клавиши |
Примечание: после изменения пароля сохраните его и не забывайте. При утрате пароля изделие необходимо вернуть производителю для сброса пароля.
Сравнительная таблица семейств из общего User Manual V2.0
Ниже дословно перенесена таблица разных семейств из общего руководства. Характеристики конкретной модели iSwitch V1816 приведены в основной таблице карточки и её техническом паспорте.
| Раздел | Наименование | Характеристика | ||
|---|---|---|---|---|
| Функции переключения KVM | Количество подключений | 1 | 8 | 16 |
| Выбор порта | KVM-OSD, горячая клавиша | |||
| Интерфейс | Порт подключения | 1 × HDB-15 | 8 × HDB-15 | 16 × HDB-15 |
| Дисплей | Тип дисплея | TFT LCD 17 дюймов — для ЖК-консолей 17 дюймов; TFT LCD 17,3 дюйма — для ЖК-консолей 17,3 дюйма; TFT LCD 18,5 дюйма — для ЖК-консолей 18,5 дюйма | ||
| Оптимальное разрешение | 1280 × 1024 — стандартная серия ЖК-консолей 17 дюймов; 1920 × 1080 — серия H ЖК-консолей 17,3 дюйма; 1366 × 768 — стандартная серия ЖК-консолей 18,5 дюйма; 1920 × 1080 — серия H ЖК-консолей 18,5 дюйма | |||
| Питание | 100–240 В переменного тока — изделия серии AC; −36…−72 В постоянного тока — изделия серии DC | |||
| Потребляемая мощность | ≤ 24 Вт | |||
| Условия эксплуатации | Рабочая температура / температура хранения и влажность | 0…50 °C / −20…60 °C; 0–80 % относительной влажности, без конденсации | ||
| Физические параметры | Масса | 10 кг — стандартная серия ЖК-консолей 17 дюймов; 9 кг — серия H ЖК-консолей 17,3 дюйма; 10 кг — стандартная серия ЖК-консолей 18,5 дюйма; 11 кг — серия H ЖК-консолей 18,5 дюйма | ||
| Размеры всего устройства (Д × Ш × В) | 620 × 484 × 42 мм | |||
Документы
INFOBIT iSwitch V1816 — технический паспорт V1.0 (PDF) — 0.52M, 2024-06-28
INFOBIT iSwitch V1801/V1808/V1816 — руководство пользователя V2.0 (PDF) — 30.16M, 2024-06-28
INFOBIT iSwitch V1816 — технический паспорт V1.0 (PDF)
INFOBIT iSwitch V1801/V1808/V1816 — руководство пользователя V2.0 (PDF)
