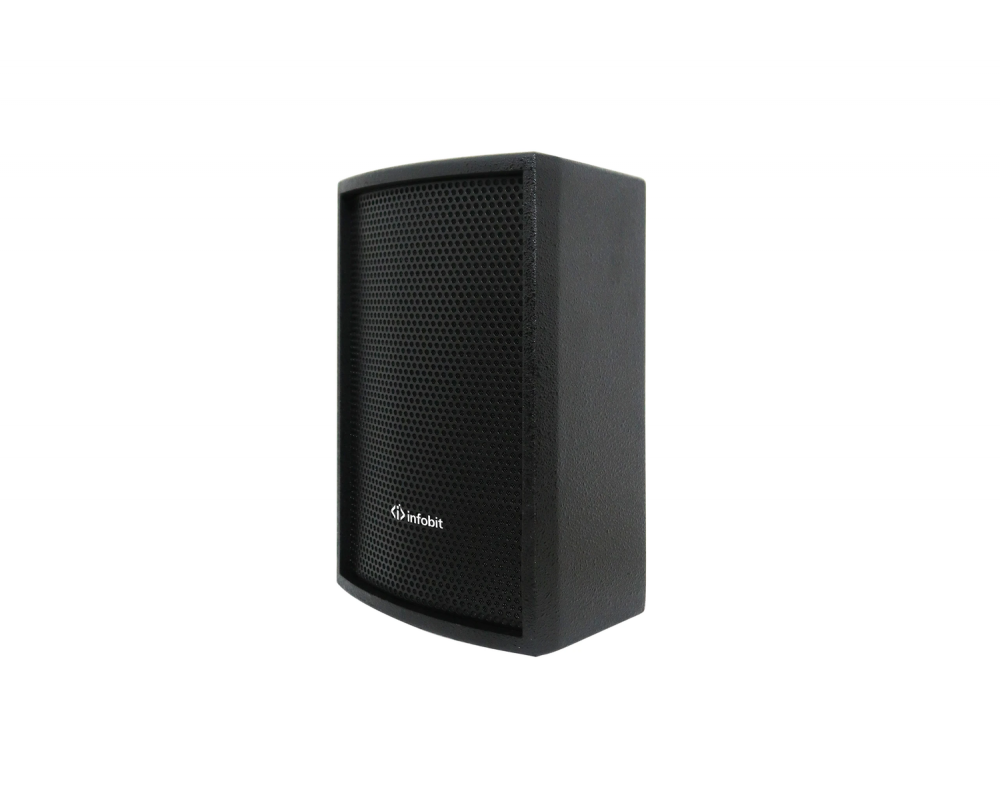

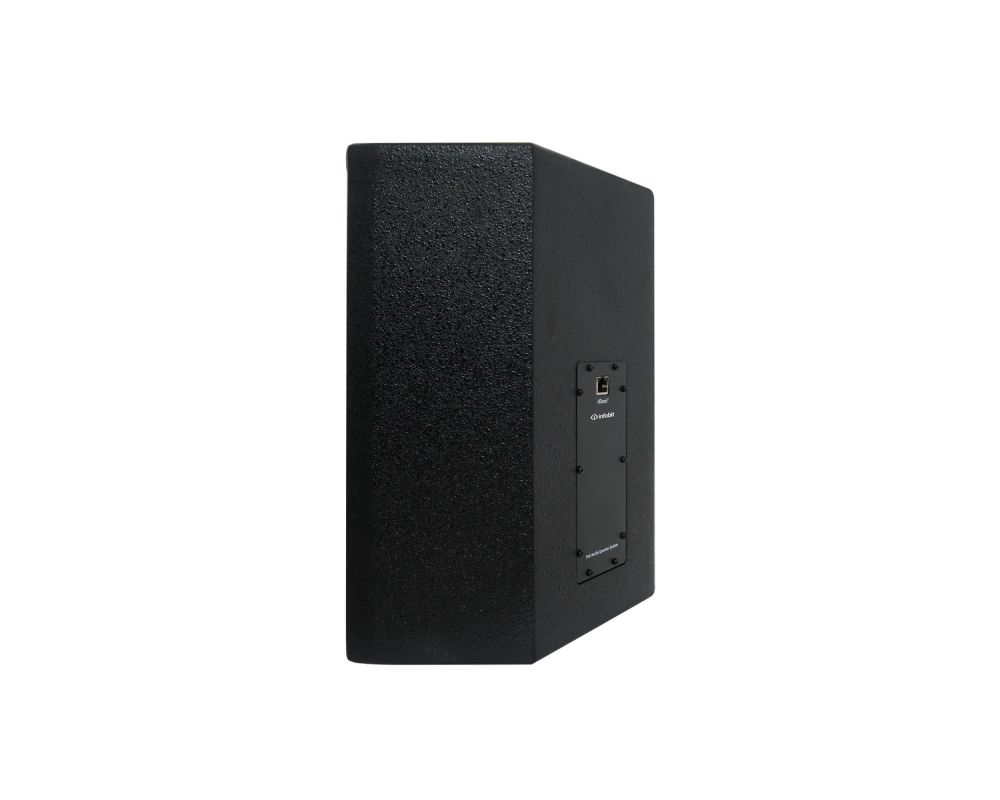

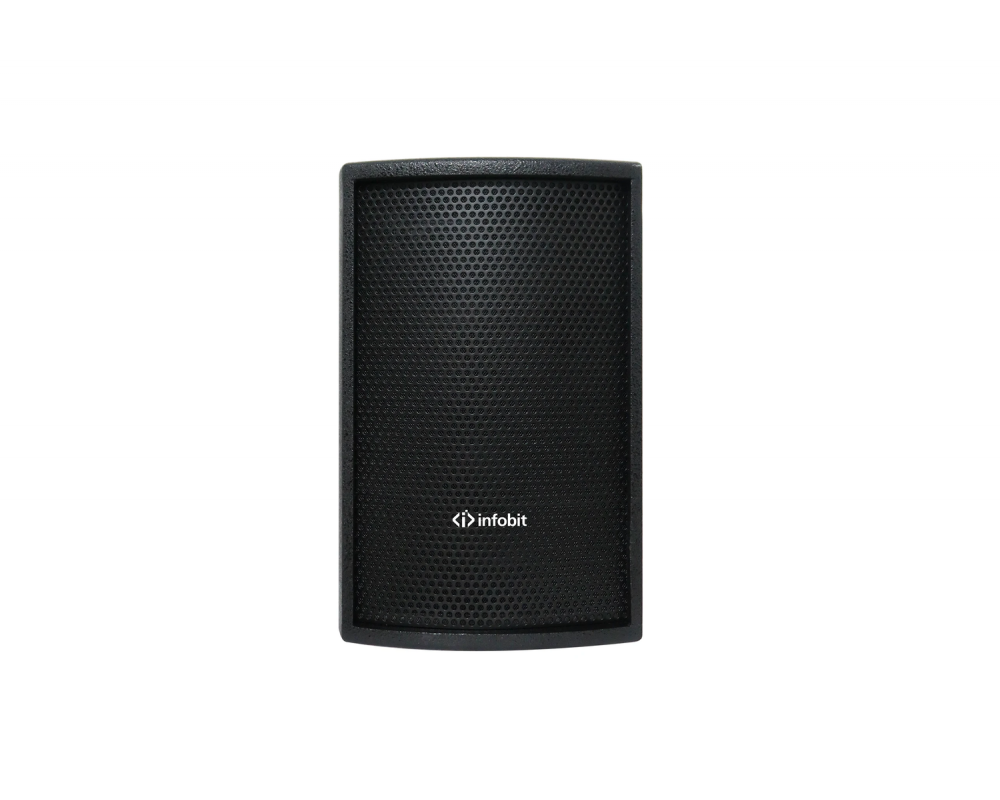

INFOBIT iSpeaker DAP6 — активная акустическая система Dante с питанием PoE

INFOBIT iSpeaker DAP6 — активная акустическая система Dante с питанием PoE.

Особенности INFOBIT iSpeaker DAP6:

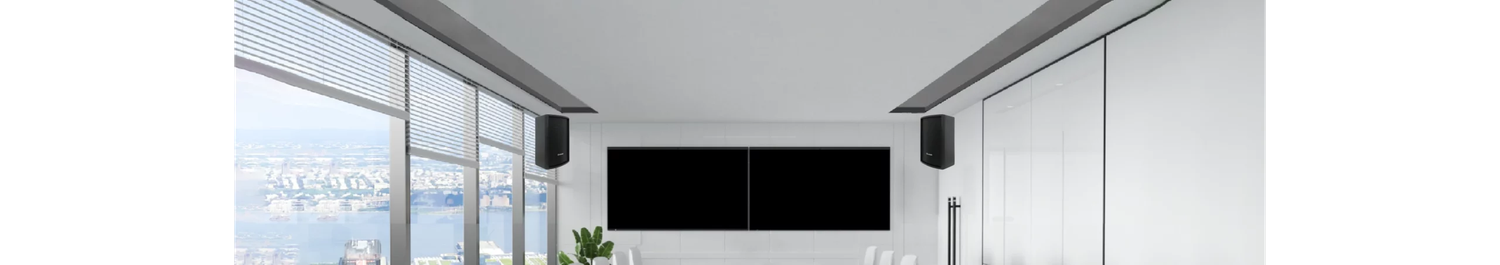

Переговорные комнаты

Технические характеристики

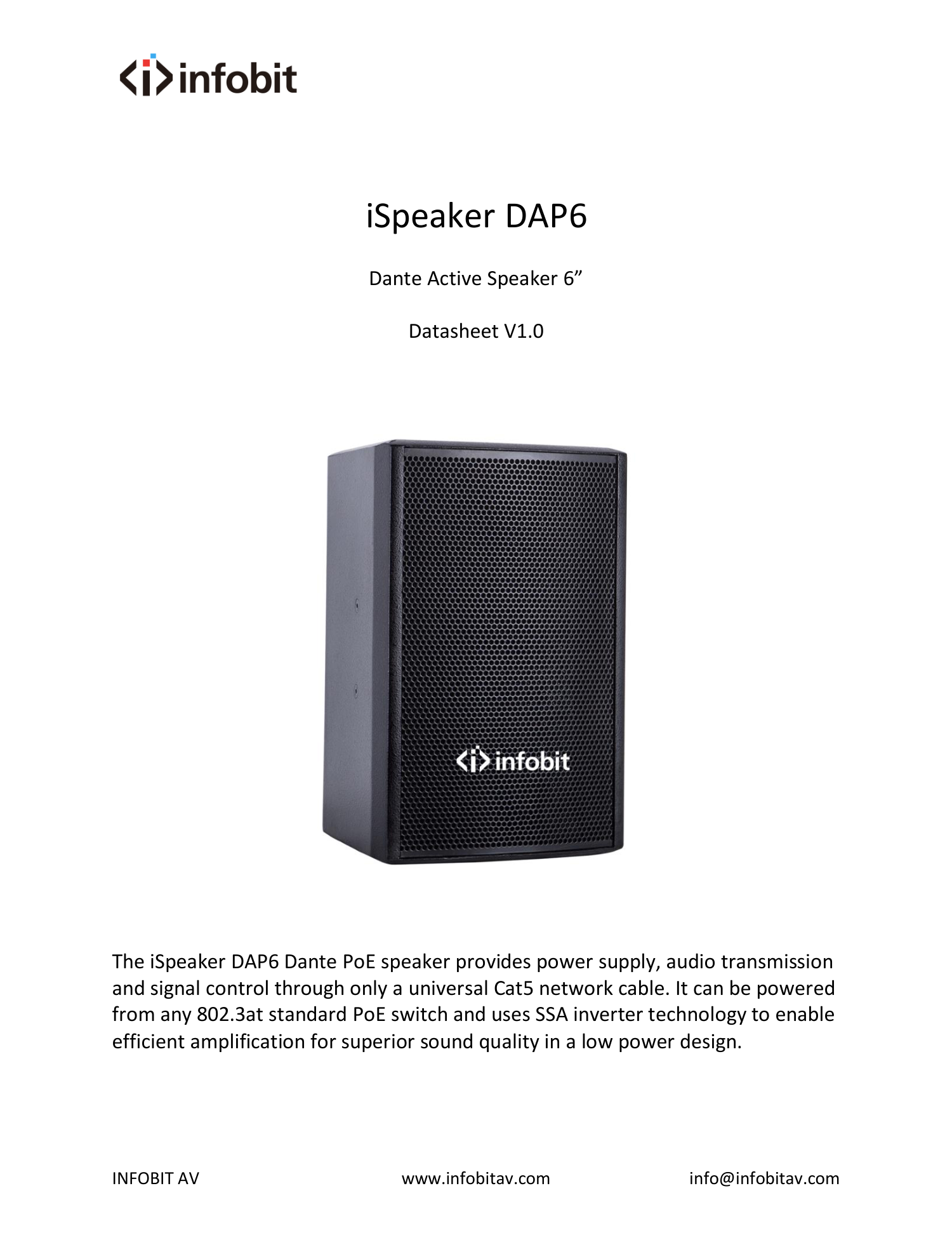

Официальный технический паспорт INFOBIT iSpeaker DAP6 V1.0

Введение

Акустическая система iSpeaker DAP6 Dante PoE обеспечивает питание, передачу аудио и управляющих сигналов по одному универсальному сетевому кабелю Cat5. Она может питаться от любого коммутатора PoE стандарта 802.3at и использует инверторную технологию SSA для эффективного усиления, обеспечивающего превосходное качество звука при малом энергопотреблении.

Особенности

1. Встроенный усилительный модуль, цифровая обработка сигнала.
2. Поддержка питания PoE и передачи Dante, один канал, 60 Вт при 4 Ом.
3. Модуль PoE использует сетевой протокол Dante™: высококачественное 24-битное аудио (44,1/48 кГц) и управляющие сигналы могут передаваться через Dante™ и управляться из Dante™ Controller.
4. Модуль оснащён встроенным DSP с регулировкой усиления, отключением звука, индикацией уровня и температуры, 5-полосным эквалайзером и функциями управления ограничением сигнала.
5. Все функции полностью управляются из Dante Controller на ПК или Mac.

Технические характеристики паспорта

Краткое руководство INFOBIT iSpeaker DAP6

1. Обзор

Сетевая акустическая система PoE обеспечивает питание, передачу аудио и управляющих сигналов по одному недорогому кабелю витой пары Cat5. Она может получать питание от любого Ethernet-коммутатора стандарта 802.3at и использует инверторную технологию SSA для эффективного усиления с превосходным качеством звука даже при малом энергопотреблении.

Высококачественные аудио- и управляющие сигналы могут передаваться через сетевой порт Dante™ и маршрутизироваться в Dante™ Controller. DSP объединяет регулировку усиления, отключение звука, управление 5-полосным эквалайзером и ограничение амплитуды; всеми этими функциями можно управлять удалённо с ПК или Mac через управляющее ПО.

2. Технические параметры

3. Подключение

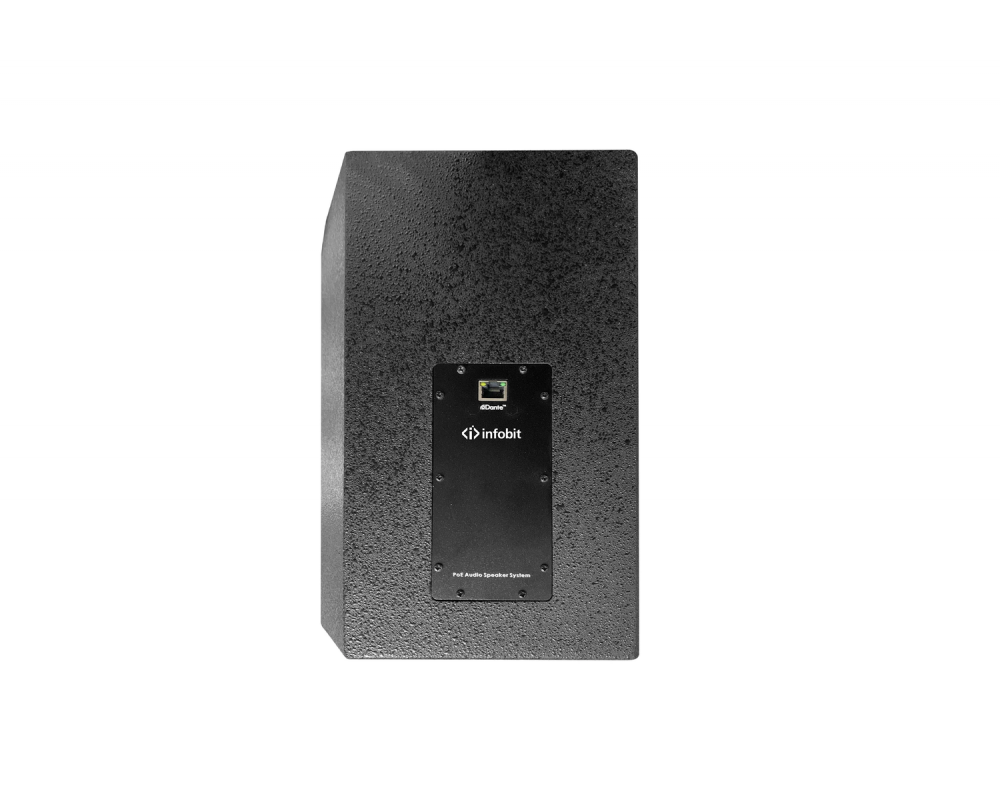

Соедините порт RJ45 акустической системы с Ethernet-портом коммутатора PoE кабелем витой пары Cat5. Перед включением питания правильно подключите устройство.

Об источнике входного сигнала: соедините источник с Ethernet-портом коммутатора PoE кабелем витой пары Cat5. Входной сигнал должен быть Dante™.

Примечание: Коммутаторы PoE совместимы со стандартом 802.3at.

4. Программное управление

4.1. Dante Controller

После подключения акустической системы к коммутатору откройте Dante Controller, где выполняются маршрутизация аудио Dante и настройка устройства.

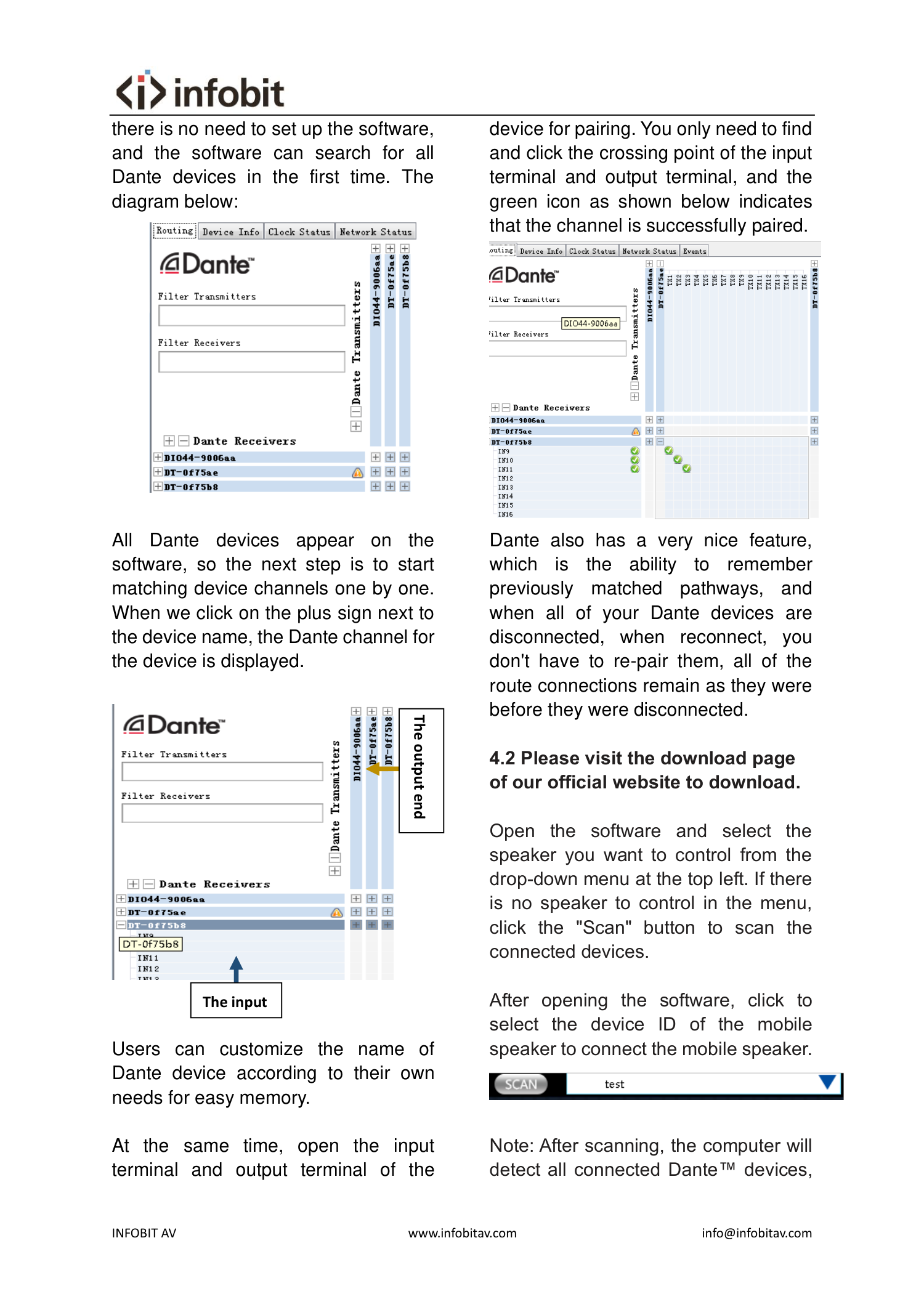

При подключении устройств Dante настройка программного обеспечения не требуется: оно может сразу найти все устройства Dante. Это показано на иллюстрации ниже.

Все устройства Dante отображаются в программе. Следующий шаг — поочерёдное соединение каналов устройств. При нажатии знака «плюс» рядом с именем устройства отображаются его каналы Dante.

Пользователи могут изменять имя устройства Dante в соответствии со своими потребностями, чтобы его было легче запомнить.

Одновременно откройте входные и выходные каналы устройства для их соединения. Найдите и нажмите точку пересечения входного и выходного канала; зелёный значок на иллюстрации означает успешное соединение канала.

Dante также умеет запоминать ранее настроенные маршруты. Когда все устройства Dante отключаются, при повторном подключении их не нужно соединять заново: все маршруты остаются такими же, как до отключения.

Routing — маршрутизация; Device Info — сведения об устройстве; Clock Status — состояние синхронизации; Network Status — состояние сети; Events — события; Filter Transmitters — фильтр передатчиков; Filter Receivers — фильтр приёмников; Dante Transmitters — передатчики Dante; Dante Receivers — приёмники Dante; The output end — выходная сторона; The input — вход. Имена устройств и каналов на изображении служат примерами интерфейса.

4.2. Для загрузки посетите страницу загрузок нашего официального сайта

Откройте программу и выберите нужную акустическую систему в раскрывающемся меню в левом верхнем углу. Если её нет в меню, нажмите кнопку «Scan», чтобы найти подключённые устройства.

После открытия программы нажмите идентификатор переносной акустической системы, чтобы подключиться к ней.

Примечание: После сканирования компьютер обнаружит все подключённые устройства Dante™. Выберите для управления устройство соответствующего типа.

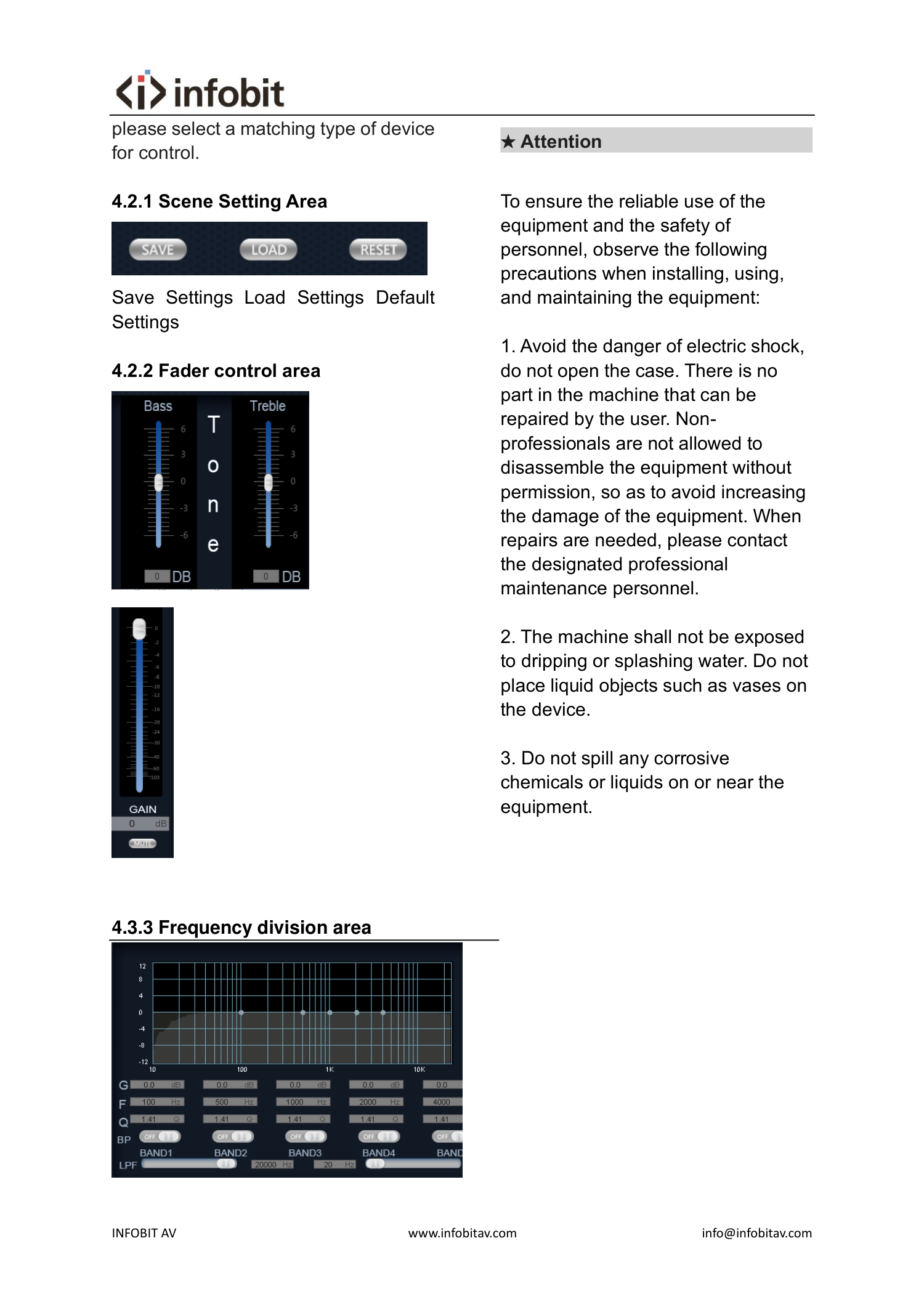

4.2.1. Область настройки сцен

SAVE — сохранить настройки; LOAD — загрузить настройки; RESET — настройки по умолчанию.

4.2.2. Область управления фейдерами

Bass — низкие частоты; Treble — высокие частоты; Tone — тембр; GAIN — усиление; MUTE — отключение звука; dB — децибелы. На иллюстрации регуляторы Bass и Treble имеют отметки 6, 3, 0, −3 и −6; текущее значение показано как 0 dB.

4.3.3. Область частотного разделения

Область частотного разделения: график и пять полос BAND1–BAND5. На изображении показаны G — усиление в дБ, F — частота в Гц, Q — добротность, BP — обход, OFF — выключено, LPF — фильтр нижних частот. Для полос видны частоты 100, 500, 1000, 2000 и 4000 Гц, усиление 0,0 дБ и добротность 1,41; в нижних полях видны значения 20000 Гц и 20 Гц. Изображение сохранено в том виде, в котором оно приведено в руководстве.

Внимание

Для надёжной работы оборудования и безопасности персонала соблюдайте следующие меры предосторожности при установке, использовании и обслуживании:

1. Во избежание поражения электрическим током не открывайте корпус. Внутри нет частей, которые пользователь может ремонтировать самостоятельно. Неспециалистам запрещено разбирать оборудование без разрешения, чтобы не усугубить повреждение. Если требуется ремонт, обратитесь к назначенному квалифицированному специалисту по обслуживанию.
2. Не допускайте попадания на устройство капель и брызг воды. Не размещайте на нём предметы с жидкостями, например вазы.
3. Не проливайте агрессивные химические вещества или жидкости на оборудование или рядом с ним.

Документы

INFOBIT iSpeaker DAP6 — технический паспорт V1.0 (PDF) — 0.19M, 2024-08-27

INFOBIT iSpeaker DAP6 — краткое руководство V1.0 (PDF) — 0.26M, 2024-08-27

Программное обеспечение и исполняемые файлы на сайте не размещаются.
