INFOBIT iSpeaker DAP10 — активная широкополосная акустическая система Dante 10″
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iSpeaker DAP10 — активная широкополосная акустическая система Dante 10″.
Особенности INFOBIT iSpeaker DAP10:
Мощность усилительного модуля при 8 Ом: 300 Вт
Мощность усилительного модуля при 4 Ом: 600 Вт
THD+N (10% номинальной мощности): <0,6%
IMD-SMPTE (10% номинальной мощности): 0,9%
Развязка по перекрёстным помехам: >65 дБ
Частотная характеристика (Гц): 93 дБ
Отношение сигнал/шум (A): >93 дБ
Вход питания переменного тока: 220 В, 50/60 Гц
Рабочая температура: от −15 до +40 °C

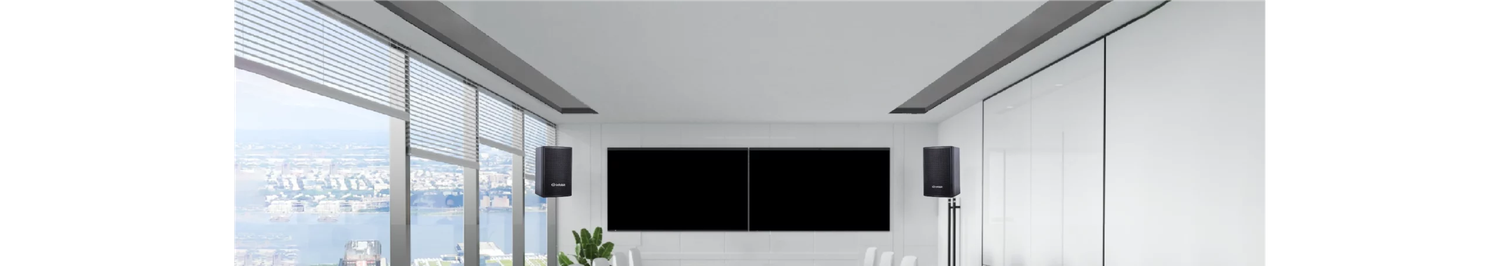

Переговорные комнаты
Технические характеристики
| Модель | iSpeaker DAP10 |
| Наименование | Активная широкополосная акустическая система Dante, 10″ |
| Конфигурация динамиков | НЧ-динамик 10″ (250 мм) с ферритовым магнитом; ВЧ-драйвер 1,5″ (34 мм) с ферритовым магнитом |
| Частотный диапазон (±3 дБ) | 50 Гц — 20 кГц |
| Номинальная мощность | 120 Вт |
| Чувствительность (1 Вт / 1 м) | 90 дБ |
| Максимальный уровень звукового давления (SPL) | 118 дБ |
| Номинальный импеданс | 8 Ом |
| Угол раскрытия (Г × В) | 80° × 80° |
| Цифровой сетевой интерфейс Dante | 2 × интерфейс RJ45 |
| Аналоговый интерфейс | 1 × балансный вход XLR, 1 × балансный выход XLR |
| Активный усилительный модуль | 200 Вт |
| Регулятор громкости | Да |
| Интерфейс централизованного управления | RS232 |
| Принадлежности для подвеса | U-образный кронштейн |
| Размеры (Ш × В × Г) | 308 × 486 × 290 мм |
| Масса нетто (кг) | 12,2 кг |

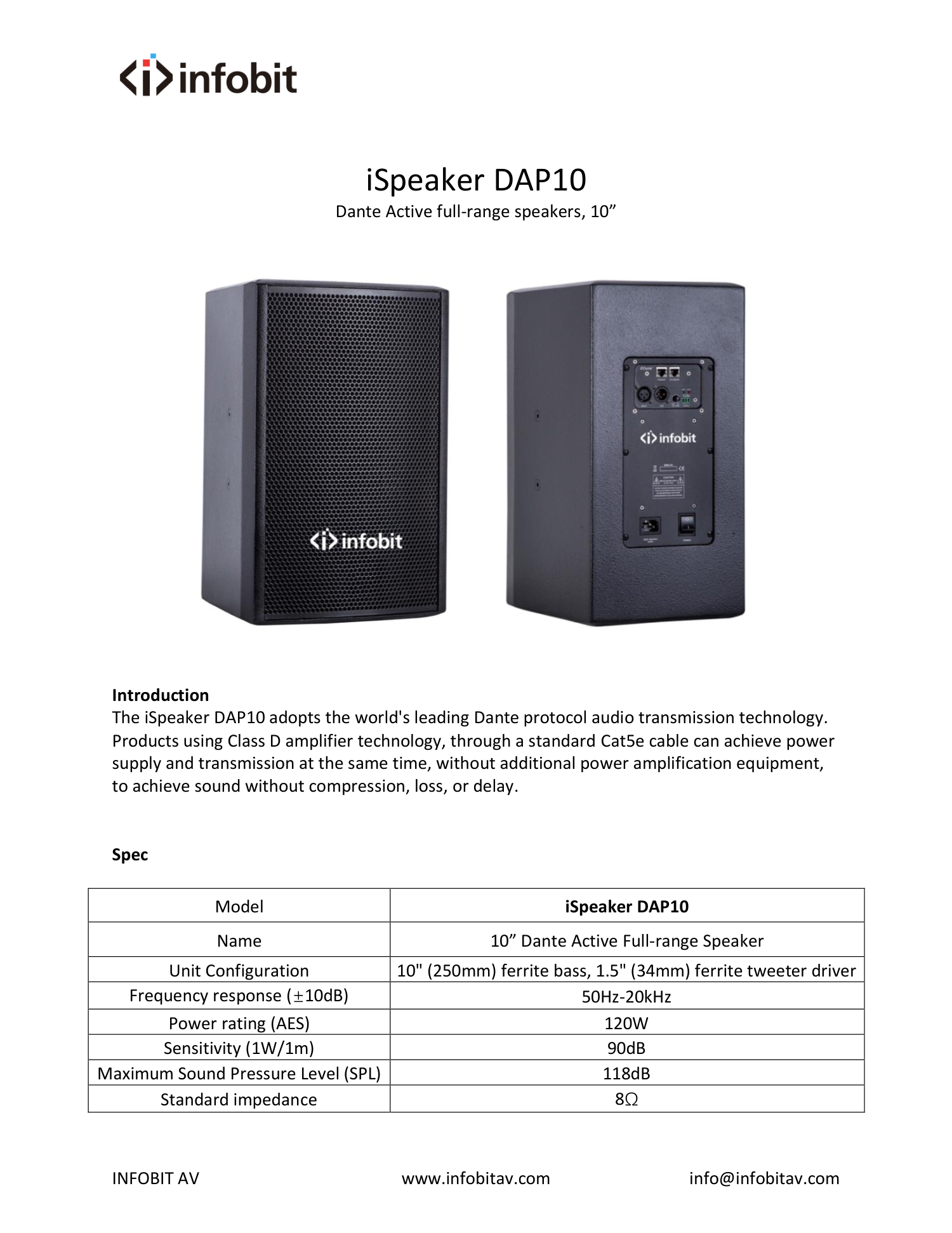

Официальный технический паспорт INFOBIT iSpeaker DAP10 V1.0
Введение
В iSpeaker DAP10 применяется ведущая в мире технология передачи аудио по протоколу Dante. Изделие использует усилитель класса D; один стандартный кабель Cat5e обеспечивает одновременно питание и передачу, без дополнительного усилительного оборудования, для воспроизведения звука без сжатия, потерь или задержки.
Технические характеристики паспорта
| Модель | iSpeaker DAP10 |
| Наименование | Активная широкополосная акустическая система Dante, 10″ |
| Конфигурация динамиков | НЧ-динамик 10″ (250 мм) с ферритовым магнитом; ВЧ-драйвер 1,5″ (34 мм) с ферритовым магнитом |
| Частотный диапазон (±10 дБ) | 50 Гц — 20 кГц |
| Номинальная мощность (AES) | 120 Вт |
| Чувствительность (1 Вт / 1 м) | 90 дБ |
| Максимальный уровень звукового давления (SPL) | 118 дБ |
| Номинальный импеданс | 8 Ом |
| Угол раскрытия (Г × В) | 80° × 80° |
| Цифровой сетевой интерфейс Dante | 2 × интерфейс RJ45 |
| Аналоговый интерфейс | 1 × балансный вход XLR, 1 × балансный выход XLR |
| Активный усилительный модуль | 200 Вт |
| Регулятор громкости | Да |
| Интерфейс централизованного управления | RS232 |
| Размеры (Ш × В × Г) | 308 × 486 × 290 мм |
| Масса нетто (кг) | 12,2 кг |
Руководство пользователя INFOBIT iSpeaker DAP10 ENV1.0
Активная широкополосная акустическая система Dante, 10″.
Благодарим за приобретение нашей продукции. Чтобы получить наилучшие характеристики изделия и полностью использовать все функции системы, внимательно прочитайте это руководство перед её использованием. Если что-либо непонятно, обратитесь к местному дилеру или свяжитесь с нами напрямую.
Наша компания постоянно стремится улучшать характеристики и качество продукции; технология и конструкция изделия могут обновляться без предварительного уведомления.
1. Безопасность
Безопасный диапазон напряжения питания этой системы — 175–250 В переменного тока, 50 Гц.
- Прочитайте это руководство.
- Сохраните эту памятку.
- Обращайте внимание на все предупреждения.
- Соблюдайте все инструкции.
- Не используйте изделие рядом с водой.
- Очищайте изделие только сухой тканью.
- Не закрывайте вентиляционные отверстия; устанавливайте оборудование согласно инструкциям производителя.
- Обеспечьте условия для хорошего отвода тепла и не устанавливайте оборудование рядом с источниками тепла, например отопительными приборами, нагревателями и другими выделяющими тепло устройствами.
- Используйте розетку, полностью соответствующую сетевому шнуру системы. Защищайте шнур от наступания и сдавливания, особенно вилку, розетку и участок выхода из изделия.
- Используйте только принадлежности и крепёж, указанные производителем.
- При перемещении избегайте внешних ударов. Будьте осторожны при перевозке на тележке, чтобы оборудование не опрокинулось и не повредилось.
- Во время грозы или при длительном неиспользовании изделия отключайте питание.
- Все работы по обслуживанию должны выполнять квалифицированные специалисты. Любое повреждение требует ремонта: повреждение сетевого шнура или вилки, попадание жидкости или посторонних предметов внутрь, воздействие дождя или влаги, препятствующее нормальной работе, либо поломка.
- Не допускайте попадания капель и брызг жидкости на оборудование; не ставьте на него предметы с жидкостью.
- Если устройство долго не используется, отсоедините вилку сетевого шнура от розетки переменного тока.
2. Меры предосторожности при подвесе
При подвесе акустических систем пользователь должен знать допустимую нагрузку и технологию подвеса, подробно учитывать особые вопросы безопасности для конкретного применения и использовать специальные монтажные точки и точки подвеса системы. Помимо требований к нагрузке необходимо определить динамическую нагрузку и все влияющие на подвес факторы, включая коэффициенты запаса и безопасность соединительных элементов конструкции. Для выполнения таких работ рекомендуется получить специальную квалификацию по монтажу, предусмотренную в регионе.
Примечание: Даже если пользователь имеет указанную квалификацию для монтажа подвеса, необходимо обеспечить следующее:
А. Анализ: проект подвеса до монтажа должен быть проверен и подтверждён квалифицированным инженером-конструктором, зарегистрированным архитектором или другим квалифицированным специалистом.
Б. Система подвеса должна быть установлена и проверена квалифицированными профессиональными монтажниками.
Опасность: Акустическую систему должны подвешивать специалисты, обладающие знаниями о разрушении деталей и технологиях подвеса. При соединении систем друг с другом или непосредственной установке на кронштейн также необходимо полностью учитывать устойчивость и безопасность при воздействии внешних сил или случайном опрокидывании, чтобы предотвратить повреждение оборудования и травмы либо гибель людей.

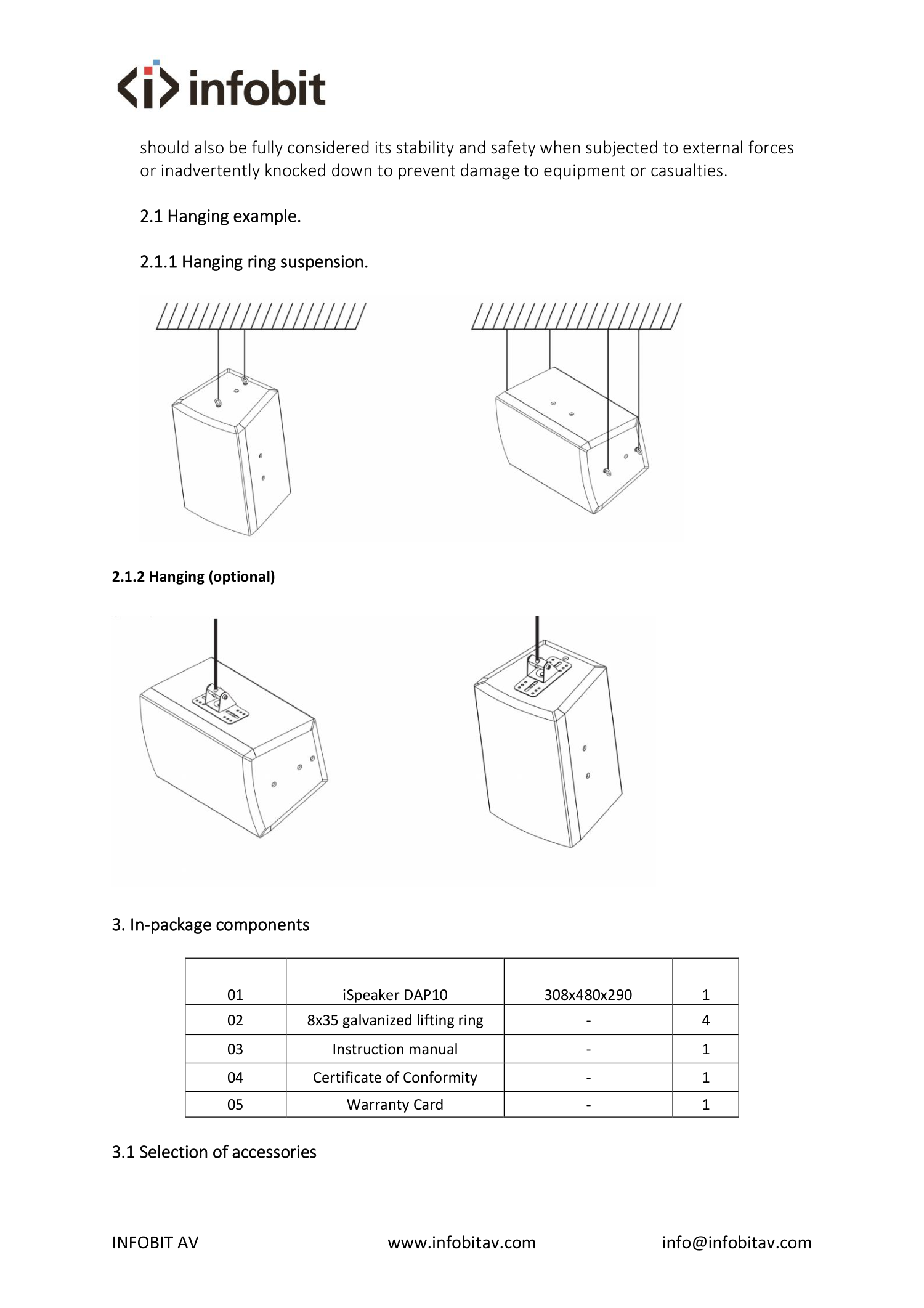

2.1. Пример подвеса
2.1.1. Подвес на рымы
2.1.2. Подвес (опция)
3. Комплект поставки
| 01 | iSpeaker DAP10 | 308 × 480 × 290 | 1 |
| 02 | Оцинкованный рым 8 × 35 | — | 4 |
| 03 | Руководство пользователя | — | 1 |
| 04 | Сертификат соответствия | — | 1 |
| 05 | Гарантийный талон | — | 1 |
3.1. Выбор принадлежностей
| № | Наименование | Размеры (Ш × В × Г), мм | Количество |
| 01 | Кронштейн 506 | 80 × 72 × 176 мм | 1 |
4. Усилительный модуль
Мощность усилительного модуля при 8 Ом: 300 Вт
Мощность усилительного модуля при 4 Ом: 600 Вт
THD+N (10% номинальной мощности): <0,6%
IMD-SMPTE (10% номинальной мощности): 0,9%
Развязка по перекрёстным помехам: >65 дБ
Частотная характеристика (Гц): 93 дБ
Отношение сигнал/шум (A): >93 дБ
Вход питания переменного тока: 220 В, 50/60 Гц
Рабочая температура: от −15 до +40 °C
5. Рекомендации по эксплуатации
- Убедитесь, что все электронные устройства, особенно усилители мощности, работают без перегрузки и клиппинга; иначе динамики очень легко повредить.
- При перегрузке и клиппинге динамик может повредиться, даже если номинальная мощность усилителя ниже номинальной мощности акустической системы.
- Старайтесь избегать свиста микрофона: он легко повреждает средне- и высокочастотные излучатели.
- Не усиливайте чрезмерно отдельную полосу эквалайзера: это может вызвать перегрузку сигнала в этой полосе. Рекомендуется корректировать частотную характеристику ослаблением — например, для подавления обратной связи или устранения резонансов помещения.
- Обработка сигнала может в некоторой степени улучшить звучание, но часто не помогает при проблемах архитектурной акустики помещения. Лучшее решение — точно выбрать расположение акустических систем и направление излучения, чтобы слушательская зона получала больше энергии прямого звука.
- Акустическая система создаёт очень высокий уровень звукового давления, достаточный для повреждения слуха. Уделяйте внимание защите слуха оператора и аудитории.
6. Обслуживание
При обычном использовании специальное обслуживание акустической системы не требуется. Рекомендуется выполнять следующие регулярные проверки.
- Тестирование: регулярно проверяйте систему для сохранения её характеристик. Простой способ — воспроизвести компакт-диск через акустические системы и внимательно прослушать каждый излучатель: нормален ли звук, нет ли искажений или посторонних звуков. Выбирайте чёткий и детальный программный материал с богатым спектром и широким динамическим диапазоном; прослушивайте его на низкой, средней и высокой громкости.
- Монтаж и подвес: регулярно проверяйте безопасность монтажных и подвесных деталей, их износ, деформацию, коррозию и другие факторы, влияющие на допустимую нагрузку, чтобы обеспечить нормальную эксплуатацию.
- Очистка: удаляйте загрязнения сухой или влажной тканью либо бытовыми чистящими средствами. Избегайте сильнодействующих средств, способных повредить покрытие корпуса.
- Обработка царапин и вмятин: небольшие неглубокие повреждения можно покрыть наружной латексной краской или краской близкого цвета. Более серьёзные сколы и вмятины необходимо заполнить шпаклёвкой по дереву, а затем заново окрасить.
7. Нет звука или очень низкий уровень звукового давления
- Проблемы подключения или разъёмов акустической системы. Проверьте правильность подключения всех кабелей и разъёмов и надёжность контактов. Замените кабель заведомо исправным и подключите заново, чтобы проверить причину неисправности.
- Электронное оборудование не включено или уровень настроен неправильно. Повторно проверьте состояние каждого звена оборудования.
- Акустическая система не работает. Подключите заведомо исправную систему для проверки; если причина в неисправной системе, обратитесь в сервисную службу.
7.1. Искажения звука
- Усилитель мощности перегружен. Уменьшите уровень сигнала.
- Другое электронное оборудование перегружено. Внимательно проверьте каждое звено.
- Динамик работает неправильно. Немедленно обратитесь в сервисную службу.
7.2. Нет звука в отдельных полосах
- Эквализация настроена неправильно. Убедитесь, что фильтры и эквалайзеры микшера, предусилителя, эквалайзера и другого оборудования настроены правильно, исправны и надёжно соединены.
- Настройки процессора неверны. Приведите настройки процессора в соответствие с акустической системой.
- Переключатель режима на входной панели акустической системы установлен неправильно. Проверьте нужное положение: однополосное, двухполосное или трёхполосное усиление.
- Динамик работает неправильно. Немедленно обратитесь в сервисную службу.
- Динамик неправильно подключён к разделительному фильтру. Немедленно обратитесь в сервисную службу.

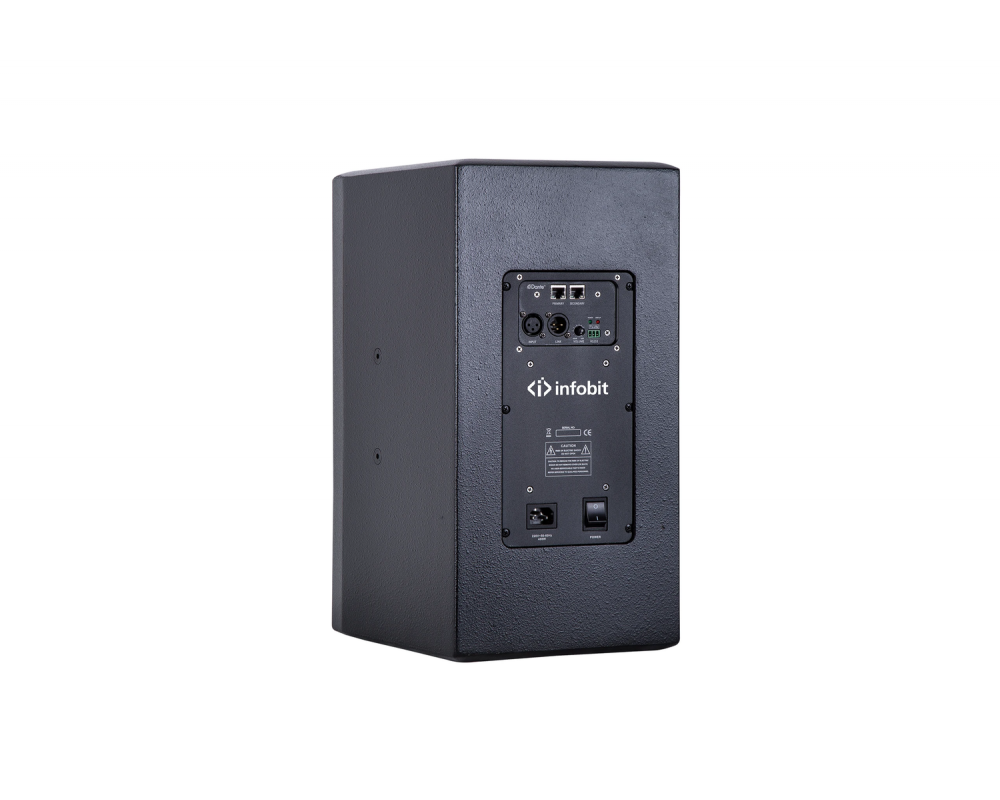

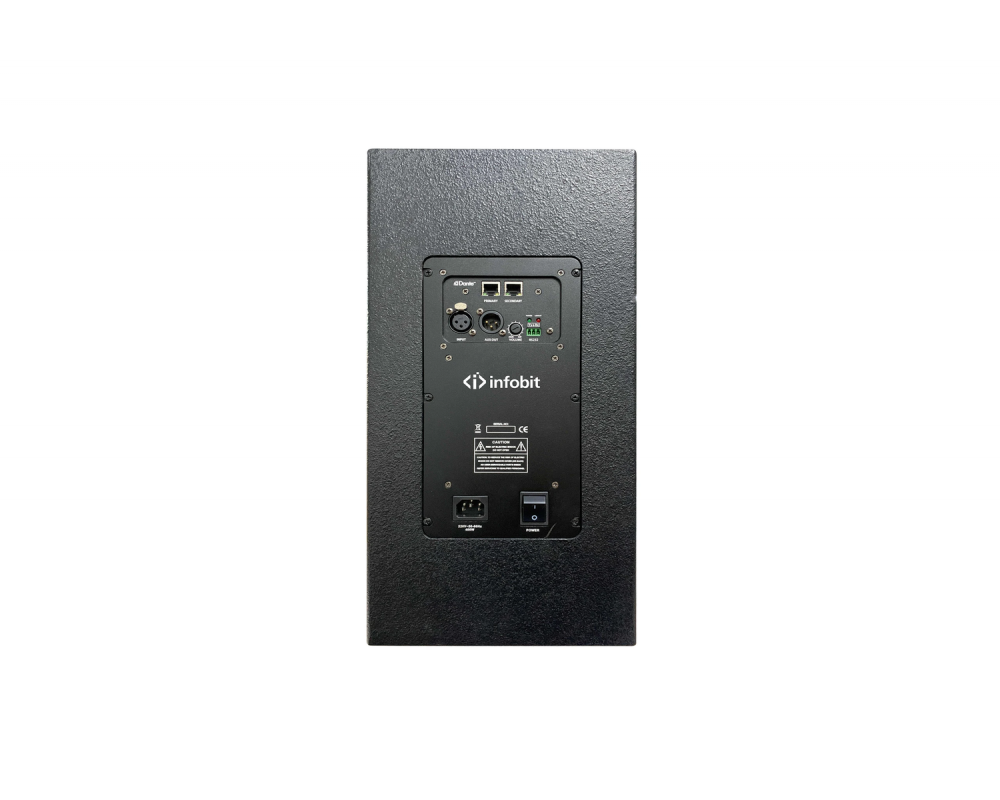

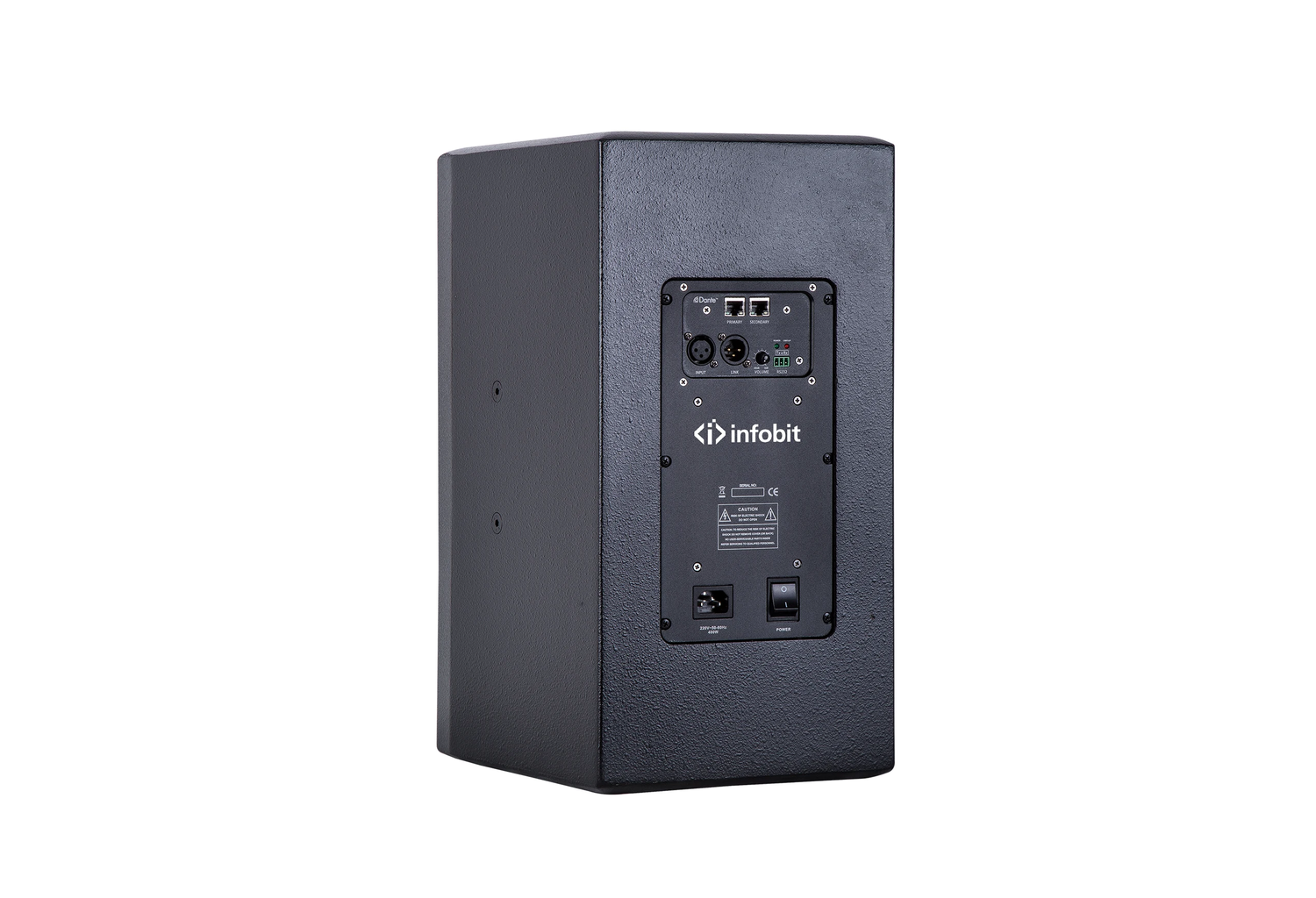

8. Задняя панель усилителя
| № | Назначение |
| 01 | Вход сигнала Dante 1 |
| 02 | Вход сигнала Dante 2 |
| 03 | Вход XLR (прямой вход от микшера или процессора) |
| 04 | Выход XLR |
| 05 | Регулятор громкости |
| 06 | Дистанционное управление громкостью RS232 |
| 07 | Индикатор питания |
| 08 | Индикатор ограничения / клиппинга |
| 09 | Главный выключатель питания оборудования |
| 10 | Входной разъём питания ICE (обозначение в руководстве) |
9. Технические характеристики руководства
| Модель | iSpeaker DAP10 |
| Конфигурация динамиков | НЧ-динамик 10″ (250 мм) с ферритовым магнитом; ВЧ-драйвер 1,5″ (34 мм) с ферритовым магнитом |
| Частотный диапазон (±3 дБ) | 50 Гц — 20 кГц |
| Номинальная мощность | 120 Вт |
| Чувствительность (1 Вт / 1 м) | 90 дБ |
| Максимальный уровень звукового давления (SPL) | 118 дБ |
| Номинальный импеданс | 8 Ом |
| Угол раскрытия (Г × В) | 80° × 80° |
| Цифровой сетевой интерфейс Dante | 2 × интерфейс RJ45 |
| Аналоговый интерфейс | 1 × балансный вход XLR, 1 × балансный выход XLR |
| Активный усилительный модуль | 200 Вт |
| Регулятор громкости | Да |
| Интерфейс централизованного управления | RS232 |
| Принадлежности для подвеса | U-образный кронштейн |
| Размеры (Ш × В × Г) | 308 × 486 × 290 мм |
| Масса нетто (кг) | 12,2 кг |
Документы
INFOBIT iSpeaker DAP10 — технический паспорт V1.0 (PDF) — 0.2M, 2024-08-27
INFOBIT iSpeaker DAP10 — руководство пользователя V1.0 (PDF) — 0.39M, 2024-08-27
INFOBIT iSpeaker DAP10 — технический паспорт V1.0 (PDF)
INFOBIT iSpeaker DAP10 — руководство пользователя V1.0 (PDF)
