INFOBIT iSound FBS — подавитель акустической обратной связи

INFOBIT iSound FBS — подавитель акустической обратной связи.

Особенности INFOBIT iSound FBS:

Технические характеристики

Руководство пользователя INFOBIT iSound FBS V2.0

Благодарим за приобретение нашего изделия! Перед использованием внимательно прочитайте это руководство. Строго соблюдайте приведённые инструкции, чтобы эффективнее использовать изделие.

1. Функциональные особенности

1. Встроенное 24-битное аналого-цифровое и цифро-аналоговое преобразование; 32-битный DSP-процессор.

   Высокоскоростной цифровой аудиопроцессор с плавающей точкой и передовые технологии Sub-Band и эхоподавления позволяют эффективно устранять эхо и акустический свист. Каждой функции соответствует отдельная кнопка быстрого доступа, что делает использование простым и быстрым.

2. Полностью автоматический режим работы избавляет от ручной настройки, точно и надёжно подавляет акустический свист и прост в использовании.
3. Интеллектуальная технология динамического подавления окружающего шума отфильтровывает фоновый шум на месте эксплуатации, не влияя на высококачественную передачу голосовых сигналов. Улучшает отношение сигнал/шум и качество звучания.
4. Технология интеллектуального управления увеличивает расстояние захвата звука и обеспечивает чёткий, непрерывный и стабильный голосовой сигнал.
5. Цветной дисплей 2,0 дюйма кратко и наглядно отображает состояние каждой функции устройства.

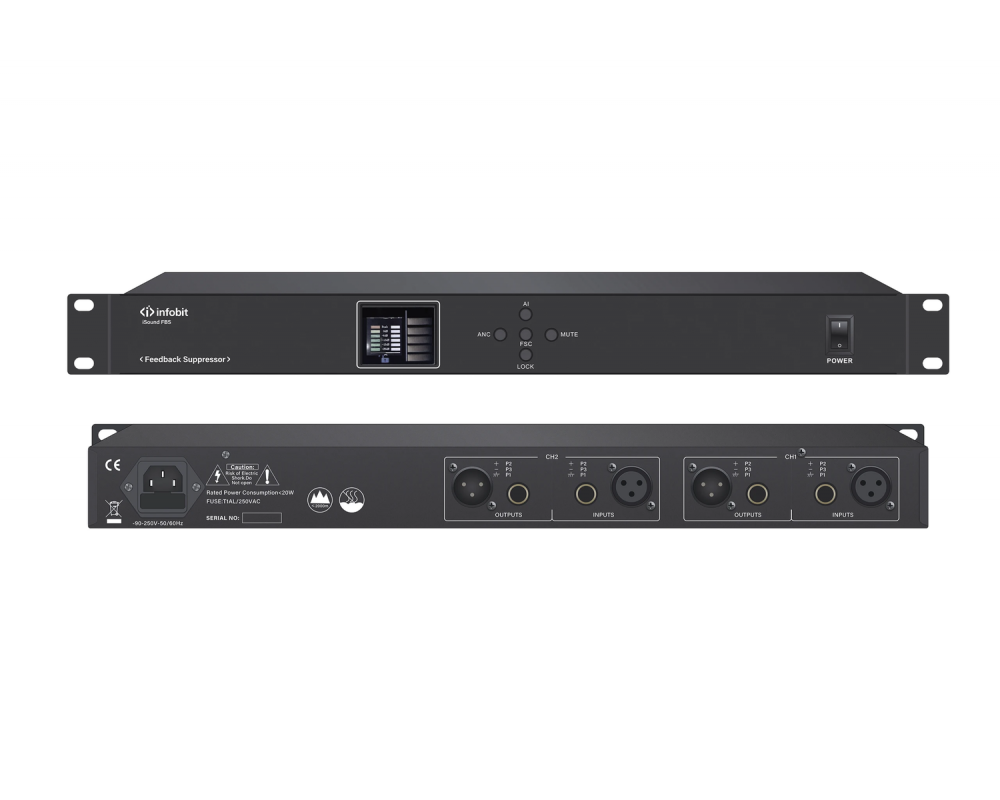

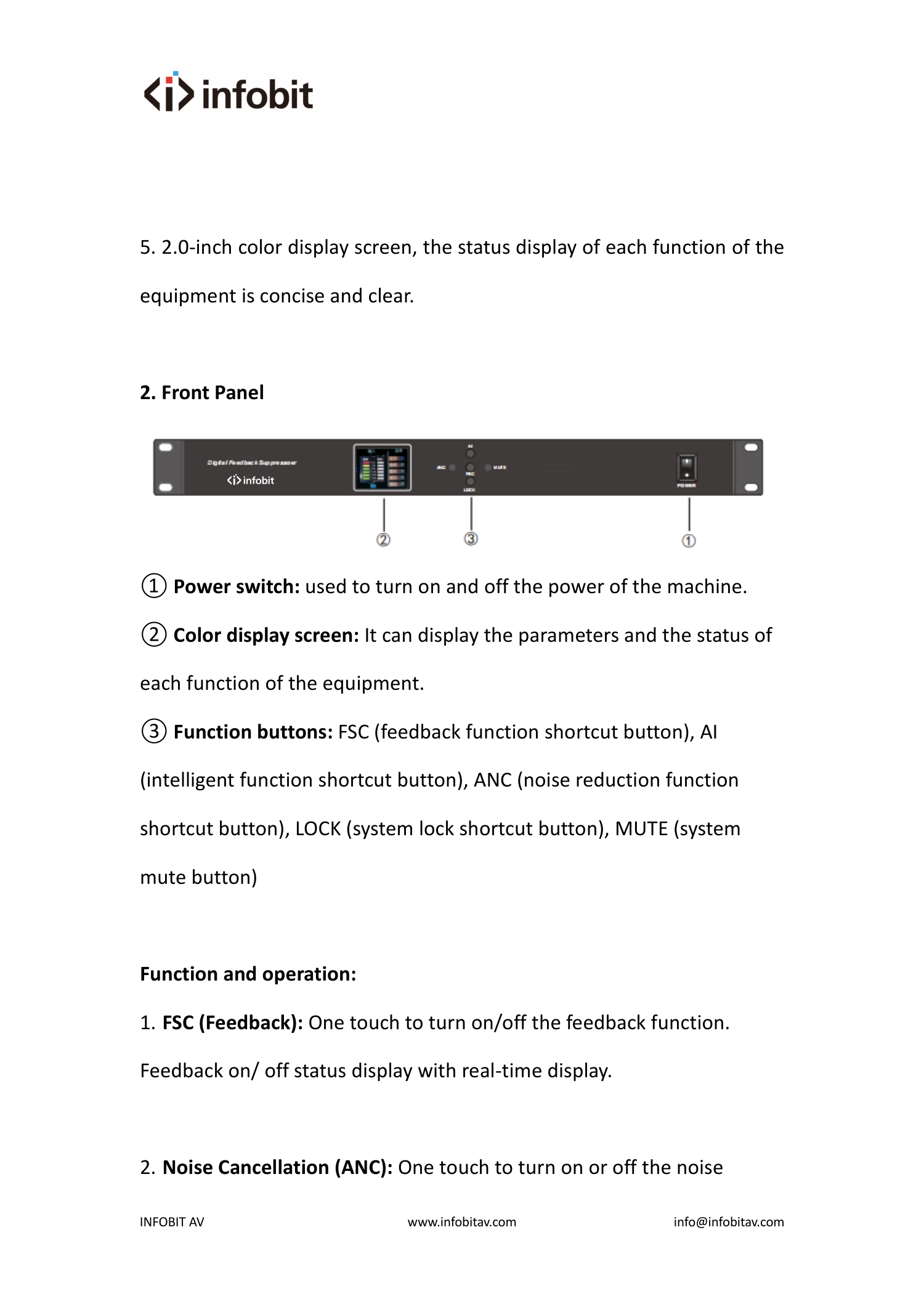

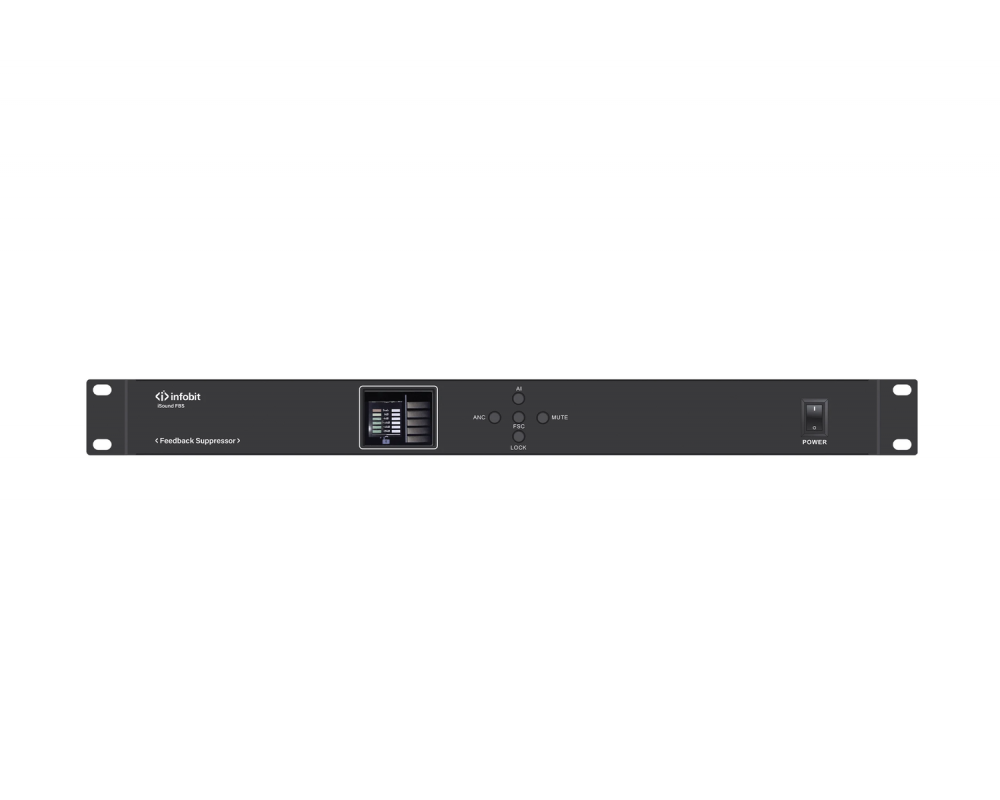

2. Передняя панель

1. Выключатель питания: используется для включения и выключения питания устройства.
2. Цветной дисплей: отображает параметры и состояние каждой функции устройства.
3. Функциональные кнопки: FSC — быстрый доступ к функции подавления обратной связи; AI — быстрый доступ к интеллектуальной функции; ANC — быстрый доступ к шумоподавлению; LOCK — быстрая блокировка системы; MUTE — отключение звука системы.

Функции и управление

1. FSC (Feedback): одно нажатие включает или отключает функцию подавления обратной связи. Состояние включения и отключения отображается в реальном времени.
2. Шумоподавление (ANC): одно нажатие включает или отключает функцию шумоподавления. Состояние включения и отключения отображается в реальном времени.

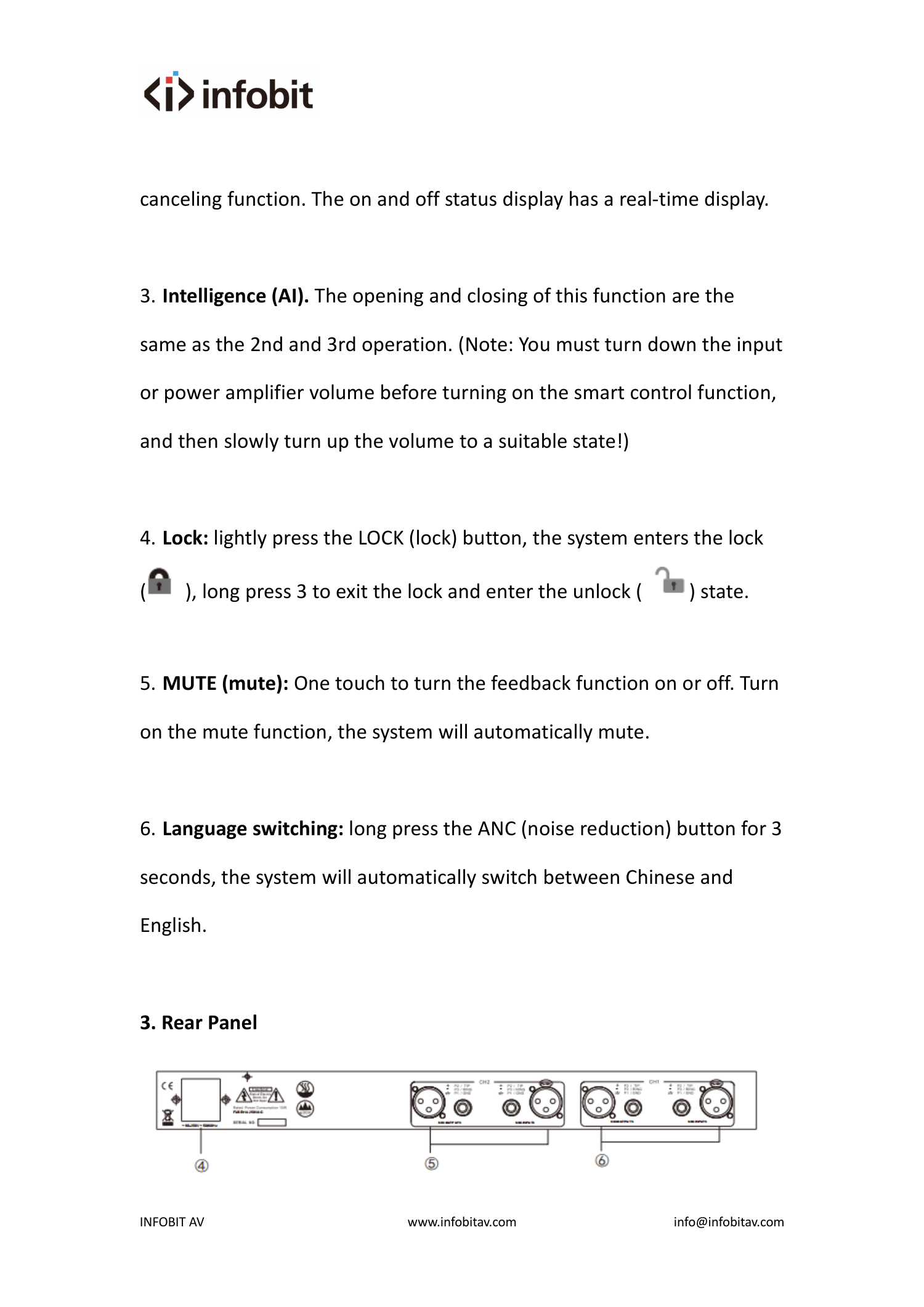

3. Интеллектуальное управление (AI): Одним нажатием включите или отключите интеллектуальную функцию. Примечание: перед включением функции интеллектуального управления обязательно уменьшите входную громкость или громкость усилителя мощности, затем медленно увеличьте громкость до подходящего уровня.
4. Блокировка: слегка нажмите кнопку LOCK, чтобы перевести систему в заблокированное состояние (закрытый замок). Длительно удерживайте LOCK для разблокировки (открытый замок).
5. MUTE (отключение звука): Одним нажатием включите или отключите приглушение звука. При включении функции MUTE система автоматически отключает звук.
6. Переключение языка: удерживайте кнопку ANC (шумоподавление) в течение 3 секунд; система автоматически переключится между китайским и английским языками.

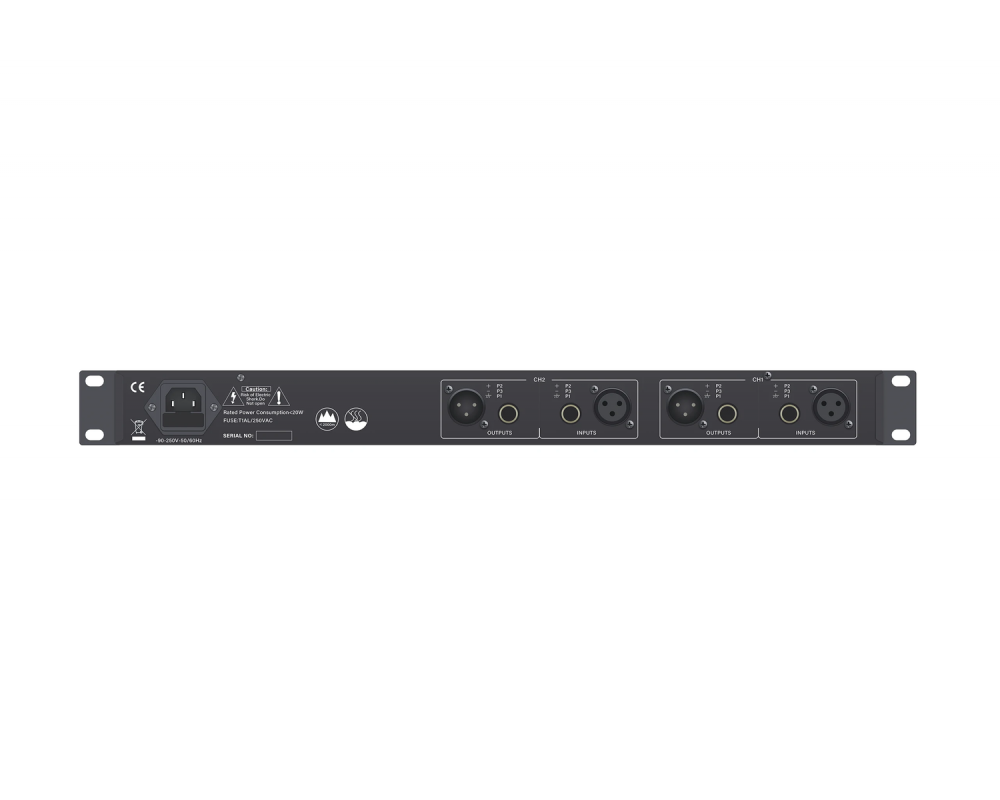

3. Задняя панель

④ Входной разъём питания: подайте переменное напряжение, соответствующее требованиям маркировки.

⑤, ⑥ Входные и выходные микрофонные разъёмы каналов CH1 и CH2, разъёмы смешанного выхода: доступны два типа входных и выходных разъёмов — XLR и TRS.

4. Подключение и настройка

1. Подключение устройства (см. схемы 3 и 4 руководства)

1.1. Перед установкой, настройкой и использованием системы внимательно прочитайте руководство пользователя.

1.2. Вход микрофонного сигнала этого подавителя обратной связи — двухканальный параллельный балансный вход XLR и 6,35 мм; два XLR являются балансными линейными входными интерфейсами.

1.3. Заземление: оборудование заземляется через заземляющий провод кабеля питания. Система электропитания заказчика должна быть надёжно заземлена во избежание дополнительного шума.

1.4. Подключение: выход конференц-системы с последовательным соединением микрофонов либо микшера, микшерного пульта и т. п. можно подключить к линейному входу устройства. Выходы iSound FBS подключаются к микшеру или усилителю. Устройство должно включаться последовательно в аудиосистему. Способ подключения аналогичен подключению эквалайзера и другого периферийного оборудования; устройство выполняет функцию подавителя обратной связи.

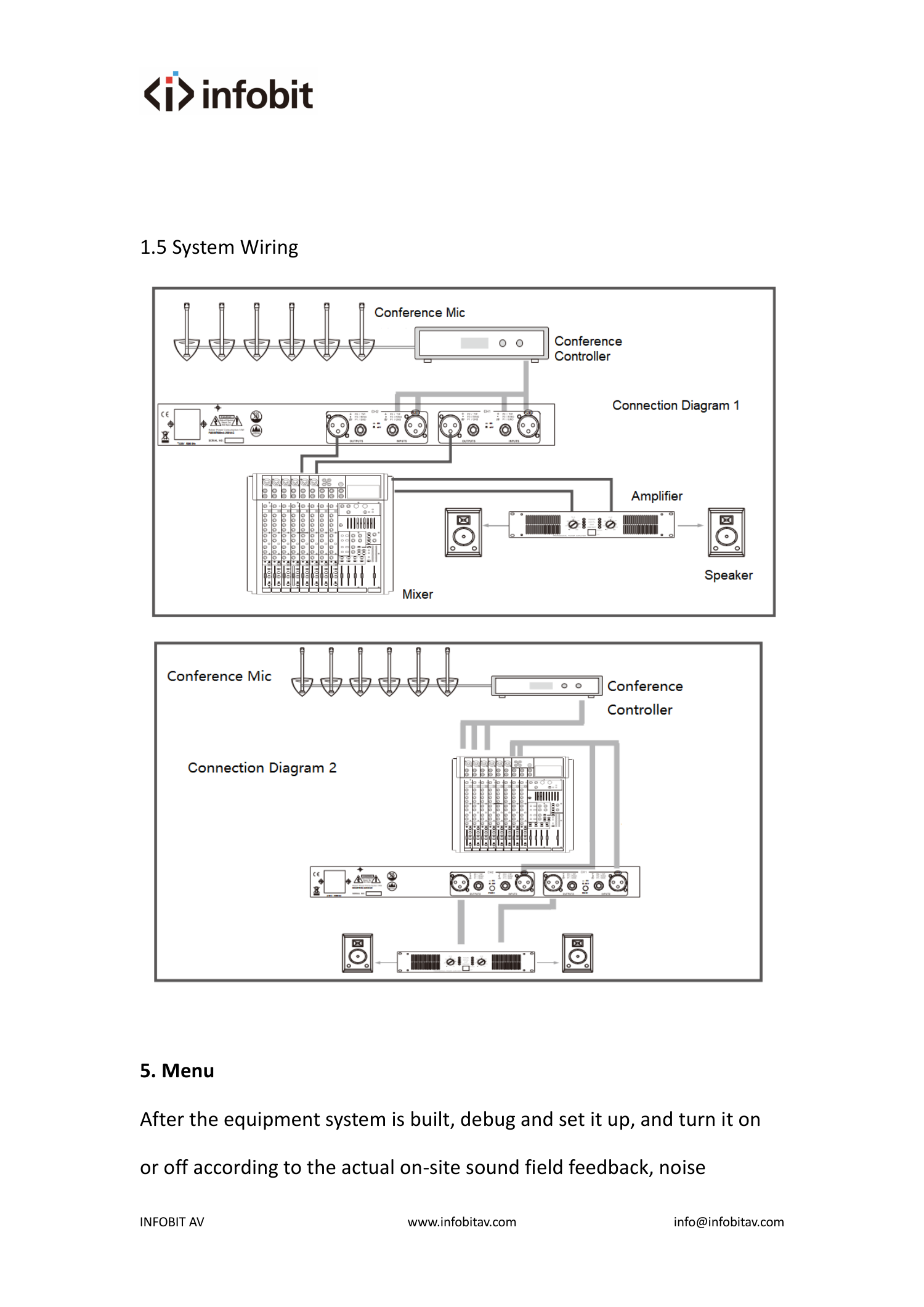

1.5. Схемы соединений системы

Обозначения на схемах: Conference Mic — конференц-микрофон; Conference Controller — контроллер конференц-системы; Mixer — микшер; Amplifier — усилитель; Speaker — акустическая система; Connection Diagram 1/2 — схема подключения 1/2; INPUTS — входы; OUTPUTS — выходы. На первой схеме подавитель расположен между контроллером конференц-системы и микшером, на второй — между микшером и усилителем.

5. Меню

После сборки системы оборудования выполните её настройку. Включайте и отключайте функции подавления обратной связи, шумоподавления и интеллектуального согласования усиления в соответствии с фактическими условиями звукового поля на месте эксплуатации.

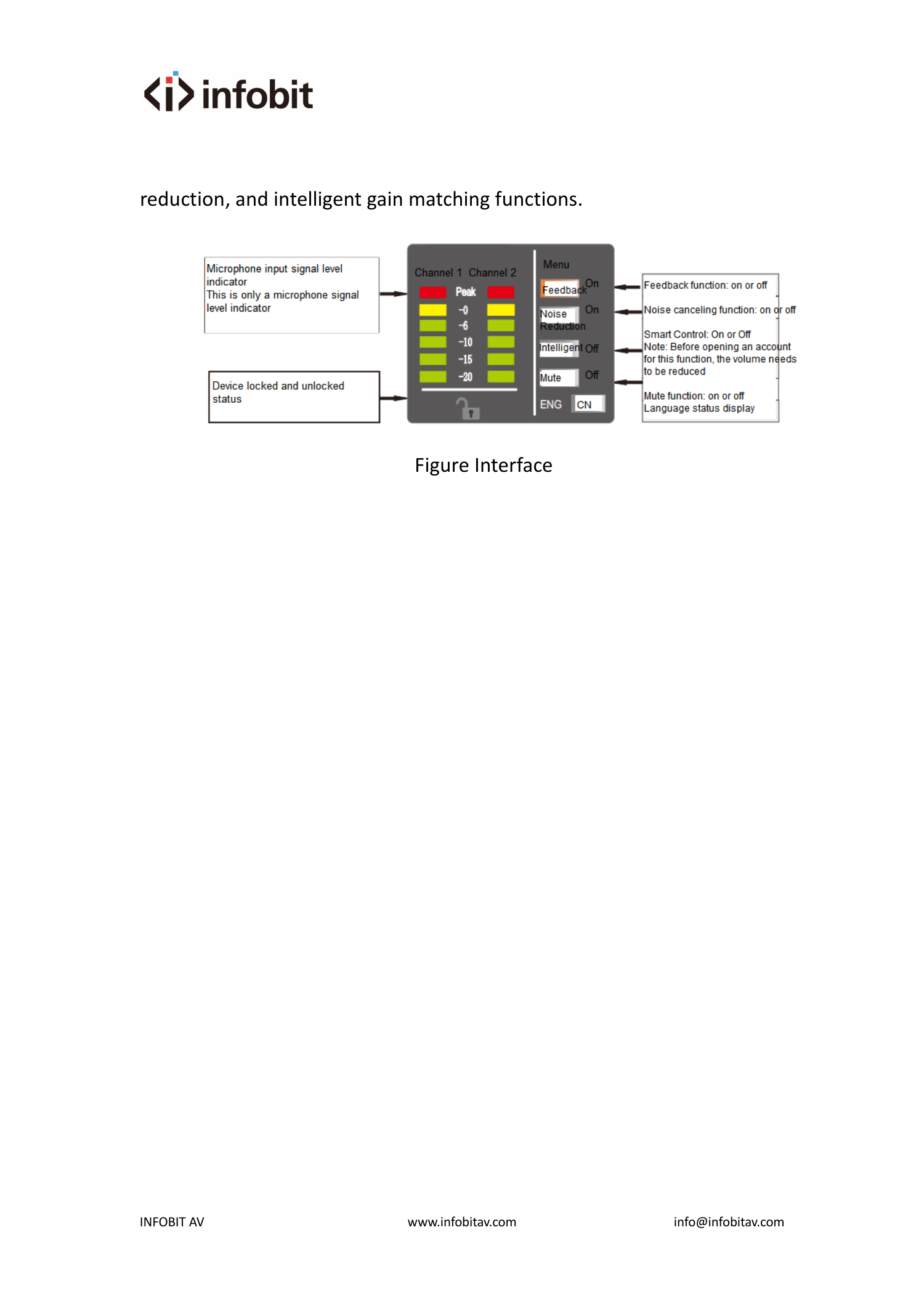

Интерфейс экрана

• Channel 1 / Channel 2: канал 1 / канал 2. Индикатор уровня входного микрофонного сигнала показывает только уровень микрофонного сигнала. Отметки шкалы: Peak, −0, −6, −10, −15, −20.
• Feedback: функция подавления обратной связи включена или выключена.
• Noise Reduction: функция шумоподавления включена или выключена.
• Intelligent: интеллектуальное управление включено или выключено. Примечание: перед включением этой функции необходимо уменьшить громкость.
• Mute: функция отключения звука включена или выключена.
• ENG / CN: отображение выбранного языка.
• Значок замка: состояние блокировки или разблокировки устройства.

6. Технические характеристики из руководства
