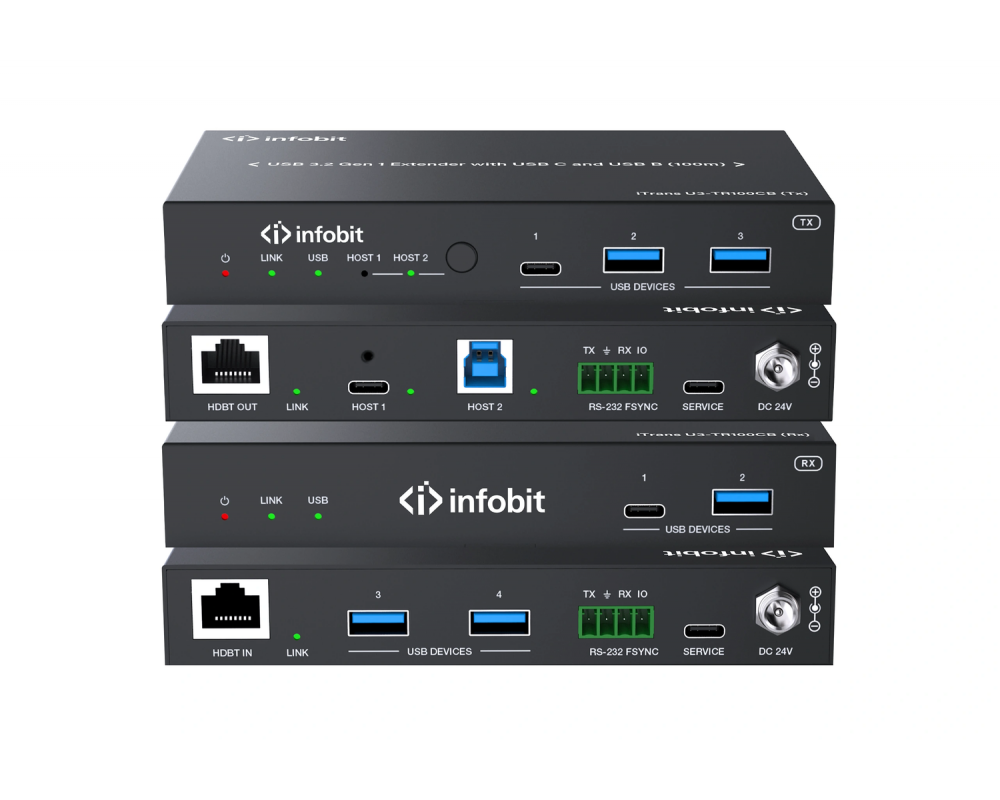

INFOBIT iTrans U3-TR100CB — удлинитель USB 3.2 Gen 1 с USB-C и USB-B на 100 м.
Особенности INFOBIT iTrans U3-TR100CB:
Удлинение USB 3.2 Gen 1 до 100 м / 328 футов по кабелю CAT6a.
Подключение USB 3.2 Gen 1 со скоростью передачи данных до 5 Гбит/с.
Обратная совместимость с USB 2.0 и 1.1.
Аппаратное ускорение изохронной и пакетной передачи данных.
Передатчик оснащён двумя выбираемыми портами для компьютера: 1 USB-B и 1 USB-C.
Автоматическое и ручное переключение.
Приёмник оснащён 1 выходным портом USB-C и 3 USB-A: 2 порта с питанием 5 В / 1 А и 2 порта с питанием 5 В / 1,5 А.
Сквозная передача RS-232 и управление командами API.
Обновление прошивки через сервисный порт USB-C.
Сквозная передача FSYNC GPIO для промышленных камер.
Двунаправленное питание PoC 24 В по кабелю.
Подключение Plug-and-Play без драйверов, загрузок и дополнительного программного обеспечения.
Технические характеристики
| Модель | iTrans U3-TR100CB |
| Наименование | Удлинитель USB 3.2 Gen 1 с USB-C и USB-B, 100 м |
| Протокол USB | USB 3.2 Gen 1 |
| Скорость передачи | До 5 Гбит/с |
| Дальность передачи | 100 м / 328 футов по кабелю CAT6a (F/FTP) |
| Защита от электростатического разряда | IEC 61000-4-2: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Передатчик | Входы: 1 × HOST 1 [USB Type-C, 24-контактное гнездо] 1 × HOST 2 [USB Type-B, 9-контактное гнездо] |
| Выходы: 1 × USB-C DEVICE [USB Type-C, 24-контактное гнездо] 2 × USB-A DEVICE [USB Type-A, 9-контактное гнездо] 1 × HDBT-USB3 [разъём RJ45, PoC 24 В] |
|
| Управление: 1 × RS-232 [3-контактный разъём Phoenix, 3,5 мм] 1 × FSYNC [1 контакт разъёма Phoenix, 3,5 мм] 1 × SERVICE [USB Type-C, порт обновления прошивки] |
|
| Приёмник | Входы: 1 × HDBT-USB3 [разъём RJ45, PoC 24 В] Выходы: 3 × USB-A DEVICE [USB Type-A, 9-контактное гнездо] 1 × USB-C DEVICE [USB Type-C, 24-контактное гнездо] Управление: 1 × RS-232 [3-контактный разъём Phoenix, 3,5 мм] 1 × FSYNC [1 контакт разъёма Phoenix, 3,5 мм] 1 × SERVICE [USB Type-C, порт обновления прошивки] |
| Корпус | Металлический корпус |
| Цвет | Чёрный |
| Размеры | Передатчик / приёмник: 140 мм [Ш] × 75 мм [Г] × 23 мм [В] |
| Масса | Передатчик: 313 г; приёмник: 318 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц; выход: 24 В постоянного тока / 3,75 А |
| Потребляемая мощность | Передатчик: 23 Вт (макс.); приёмник: 35 Вт (макс.) |
| Рабочая температура | 0–40 °C / 32–104 °F |
| Температура хранения | −20…+60 °C / −4…+140 °F |
| Рабочая влажность | Относительная влажность 20–80%, без конденсации |
| Влажность при хранении | Относительная влажность 10–90%, без конденсации |

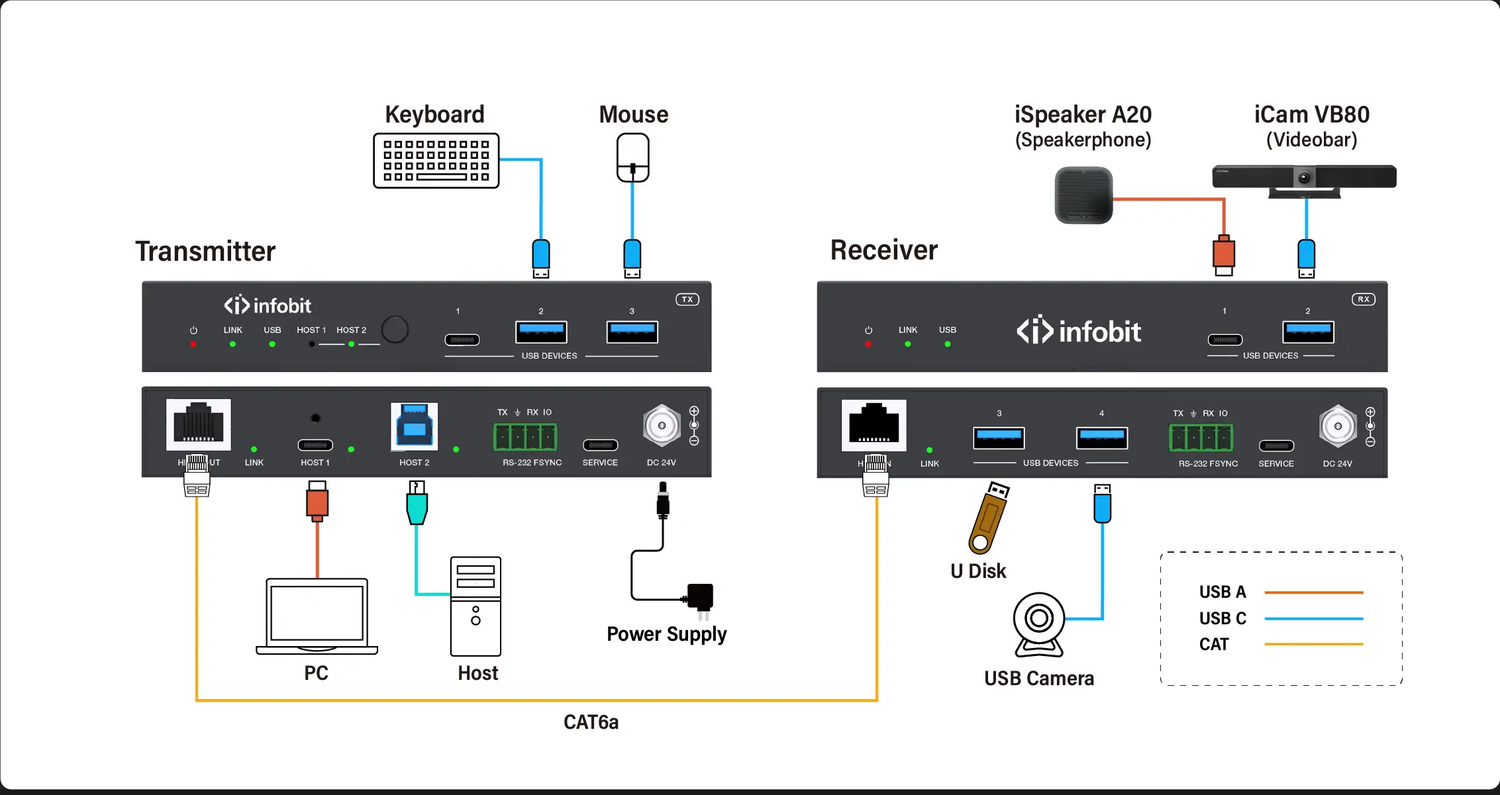

Схема подключения
Руководство пользователя INFOBIT iTrans U3-TR100CB V1.0
Удлинитель USB 3.2 Gen 1 с USB-C и USB-B, 100 м.

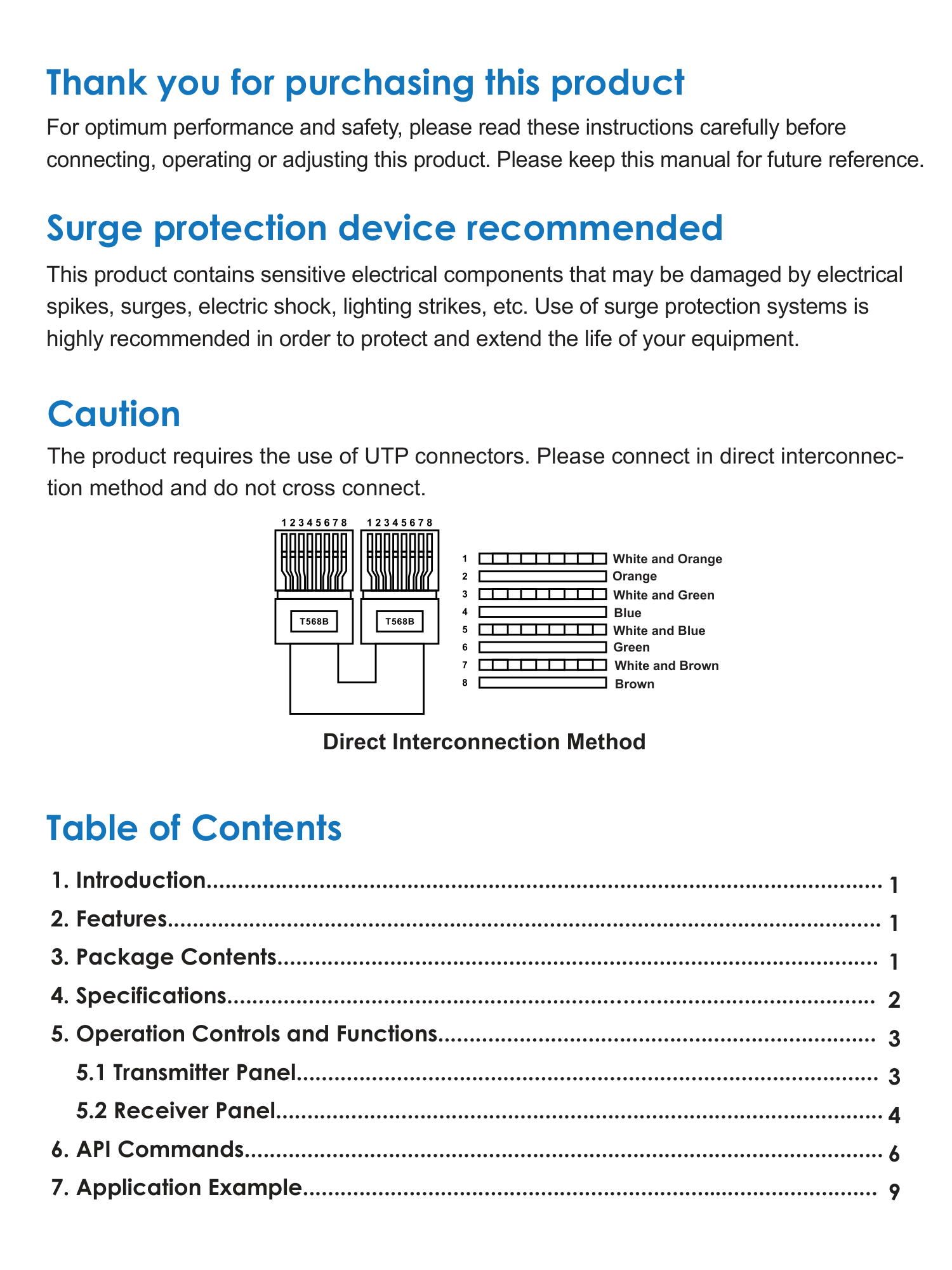

Благодарим за приобретение изделия
Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.
Рекомендуется устройство защиты от перенапряжения
Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.
Внимание
Для изделия требуются разъёмы UTP. Используйте прямое соединение; перекрёстное соединение не допускается.
Прямое соединение: порядок жил
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый
1. Введение
Этот удлинитель передаёт сигнал USB 3.2 Gen 1 со скоростью 5 Гбит/с на расстояние до 100 м / 328 футов по одному кабелю CAT6a. На передатчике предусмотрены выбираемые входные порты USB-C и USB-B. На приёмнике находятся один USB-C и три USB-A для периферийных устройств. Двунаправленное питание PoC 24 В позволяет подключить источник питания только к передатчику или только к приёмнику.
Устройство предназначено для передачи USB-сигналов на большие расстояния между источниками и периферией: веб-камерами, PTZ-камерами, клавиатурами, мышами, USB-микрофонами, флеш-накопителями, принтерами, сканерами, сенсорными дисплеями и другими USB-устройствами.
2. Особенности
- Удлинение USB 3.2 Gen 1 до 100 м / 328 футов по кабелю CAT6a.
- Подключение USB 3.2 Gen 1 со скоростью передачи данных до 5 Гбит/с.
- Обратная совместимость с USB 2.0 и 1.1.
- Аппаратное ускорение изохронной и пакетной передачи данных.
- Передатчик оснащён двумя выбираемыми входными портами: 1 USB-B и 1 USB-C.
- Автоматическое и ручное переключение.
- Приёмник оснащён 1 выходным портом USB-C и 3 USB-A: 2 порта с питанием 5 В / 1 А и 2 порта с питанием 5 В / 1,5 А.
- Сквозная передача RS-232 и управление командами API.
- Обновление прошивки через сервисный порт USB-C.
- Сквозная передача FSYNC GPIO для промышленных камер.
- Двунаправленное питание PoC 24 В по кабелю. Когда питание подано на передатчик или приёмник, на другом конце внешний источник питания не требуется.
- Подключение Plug-and-Play без драйверов, загрузок и дополнительного программного обеспечения.
3. Комплект поставки
- Удлинитель USB 3.2 Gen 1, передатчик — 1 шт.
- Удлинитель USB 3.2 Gen 1, приёмник — 1 шт.
- Источник питания 24 В / 3,75 А с фиксацией — 1 шт.
- 4-контактный штекер Phoenix 3,5 мм — 2 шт.
- Монтажное ушко — 4 шт.
- Крепёжный винт KM3 × 4 — 8 шт.
- Руководство пользователя — 1 шт.
4. Технические характеристики
| Технические параметры | |
|---|---|
| Протокол USB | USB 3.2 Gen 1 |
| Скорость передачи | До 5 Гбит/с |
| Дальность передачи | 100 м / 328 футов по кабелю CAT6a (F/FTP) 1,5 м / 4,9 фута по кабелю USB |
| Защита от электростатического разряда | IEC 61000-4-2: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Подключения | |
| Передатчик | Входы: 1 × HOST 1 [USB Type-C, 24-контактное гнездо] 1 × HOST 2 [USB Type-B, 9-контактное гнездо] |
| Выходы: 1 × USB-C DEVICE [USB Type-C, 24-контактное гнездо] 2 × USB-A DEVICE [USB Type-A, 9-контактное гнездо] 1 × HDBT-USB3 [разъём RJ45, PoC 24 В] |
|
| Управление: 1 × RS-232 [3-контактный разъём Phoenix, 3,5 мм] 1 × FSYNC [1 контакт разъёма Phoenix, 3,5 мм] 1 × SERVICE [USB Type-C, порт обновления прошивки] |
|
| Приёмник | Входы: 1 × HDBT-USB3 [разъём RJ45, PoC 24 В] Выходы: 3 × USB-A DEVICE [USB Type-A, 9-контактное гнездо] 1 × USB-C DEVICE [USB Type-C, 24-контактное гнездо] Управление: 1 × RS-232 [3-контактный разъём Phoenix, 3,5 мм] 1 × FSYNC [1 контакт разъёма Phoenix, 3,5 мм] 1 × SERVICE [USB Type-C, порт обновления прошивки] |
| Механические и эксплуатационные параметры | |
| Корпус | Металлический корпус |
| Цвет | Чёрный |
| Размеры | Передатчик / приёмник: 140 мм [Ш] × 75 мм [Г] × 23 мм [В] |
| Масса | Передатчик: 313 г; приёмник: 318 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц; выход: 24 В постоянного тока / 3,75 А |
| Потребляемая мощность | Передатчик: 23 Вт (макс.); приёмник: 35 Вт (макс.) |
| Рабочая температура | 0–40 °C / 32–104 °F |
| Температура хранения | −20…+60 °C / −4…+140 °F |
| Рабочая влажность | Относительная влажность 20–80%, без конденсации |
| Влажность при хранении | Относительная влажность 10–90%, без конденсации |

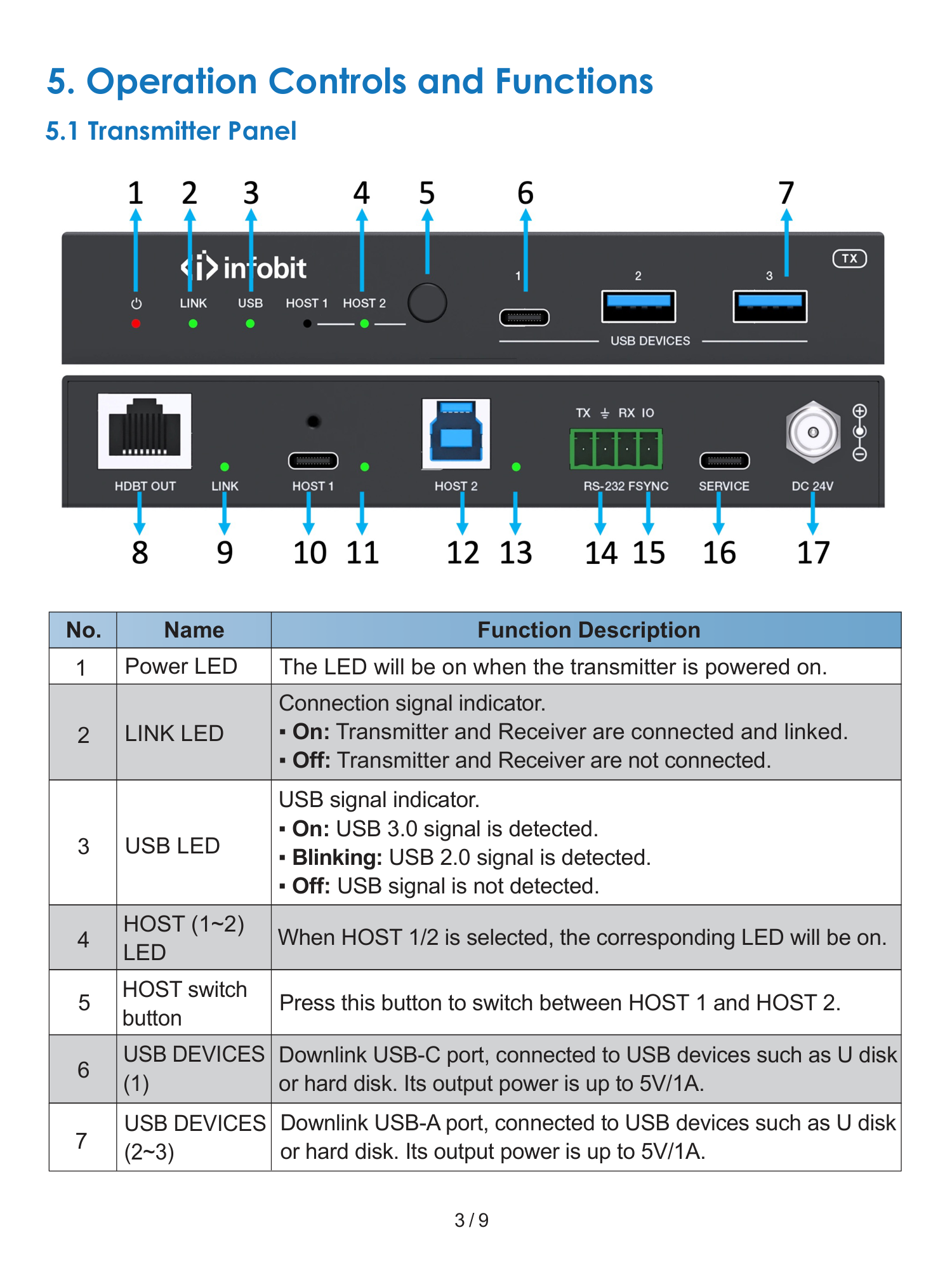

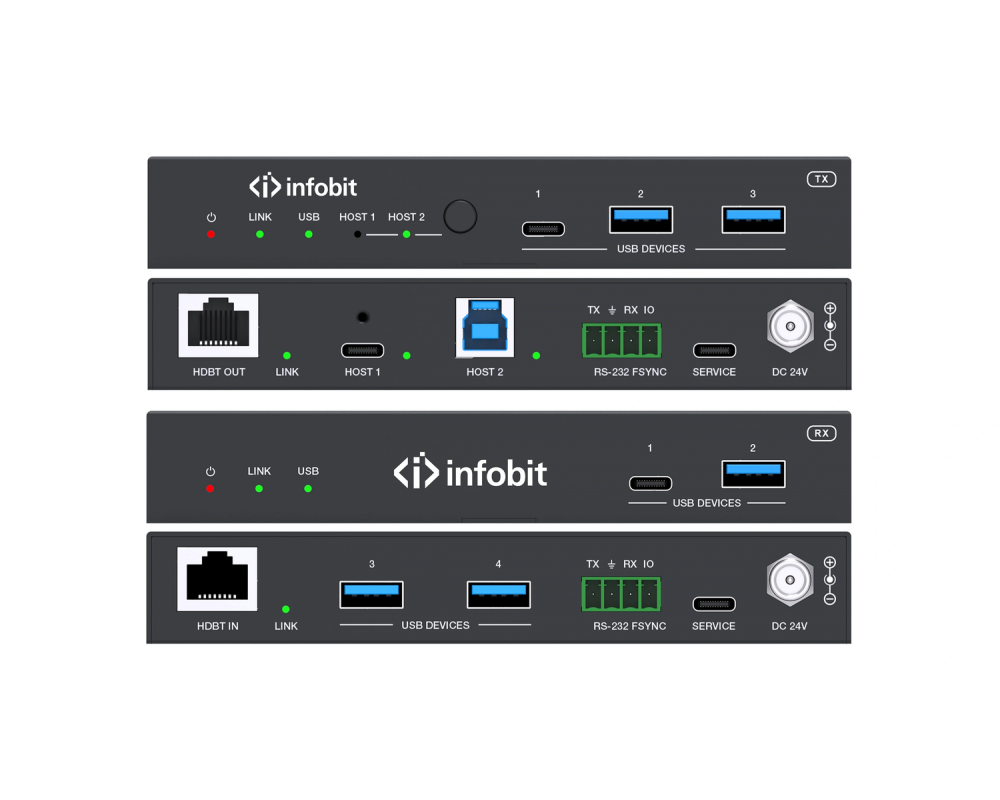

5. Органы управления и функции

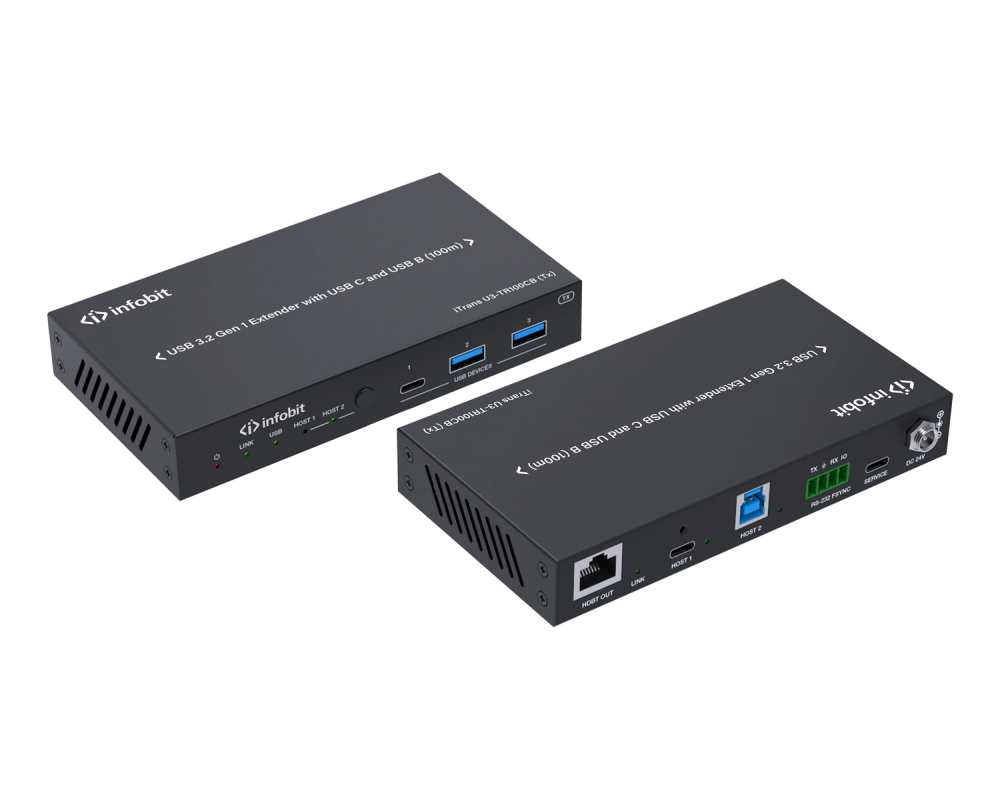

5.1. Панель передатчика
| № | Наименование | Описание функции |
| 1 | Power LED | Индикатор горит при включённом питании передатчика. |
| 2 | LINK LED | Индикатор соединения. Горит: передатчик и приёмник подключены, соединение установлено. Не горит: передатчик и приёмник не соединены. |
| 3 | USB LED | Индикатор USB-сигнала. Горит: обнаружен сигнал USB 3.0. Мигает: обнаружен сигнал USB 2.0. Не горит: USB-сигнал не обнаружен. |
| 4 | HOST (1–2) LED | При выборе HOST 1 или HOST 2 загорается соответствующий индикатор. |
| 5 | Кнопка переключения HOST | Нажмите кнопку для переключения между HOST 1 и HOST 2. |
| 6 | USB DEVICES (1) | Нисходящий порт USB-C для подключения USB-устройств, например флеш-накопителя или жёсткого диска. Выходное питание до 5 В / 1 А. |
| 7 | USB DEVICES (2–3) | Нисходящий порт USB-A для подключения USB-устройств, например флеш-накопителя или жёсткого диска. Выходное питание до 5 В / 1 А. |

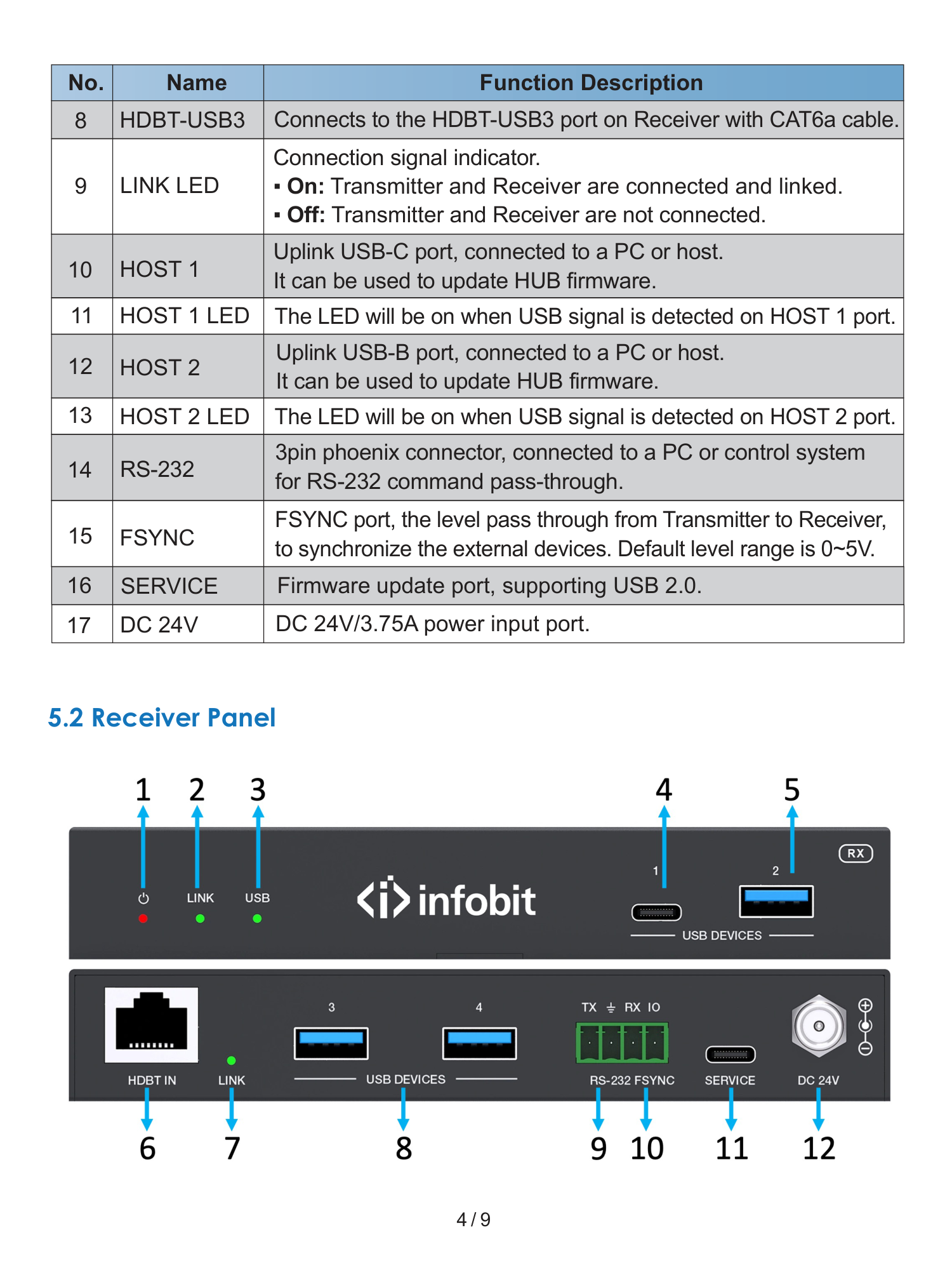

| № | Наименование | Описание функции |
| 8 | HDBT-USB3 | Соединение с портом HDBT-USB3 приёмника кабелем CAT6a. |
| 9 | LINK LED | Индикатор соединения. Горит: передатчик и приёмник подключены, соединение установлено. Не горит: передатчик и приёмник не соединены. |
| 10 | HOST 1 | Восходящий порт USB-C для подключения компьютера или хоста. Может использоваться для обновления прошивки концентратора HUB. |
| 11 | HOST 1 LED | Индикатор горит при обнаружении сигнала USB на порте HOST 1. |
| 12 | HOST 2 | Восходящий порт USB-B для подключения компьютера или хоста. Может использоваться для обновления прошивки концентратора HUB. |
| 13 | HOST 2 LED | Индикатор горит при обнаружении сигнала USB на порте HOST 2. |
| 14 | RS-232 | 3-контактный разъём Phoenix для подключения компьютера или системы управления и сквозной передачи команд RS-232. |
| 15 | FSYNC | Порт FSYNC: сквозная передача уровня от передатчика к приёмнику для синхронизации внешних устройств. Диапазон уровней по умолчанию — 0–5 В. |
| 16 | SERVICE | Порт обновления прошивки с поддержкой USB 2.0. |
| 17 | DC 24V | Вход питания 24 В постоянного тока / 3,75 А. |

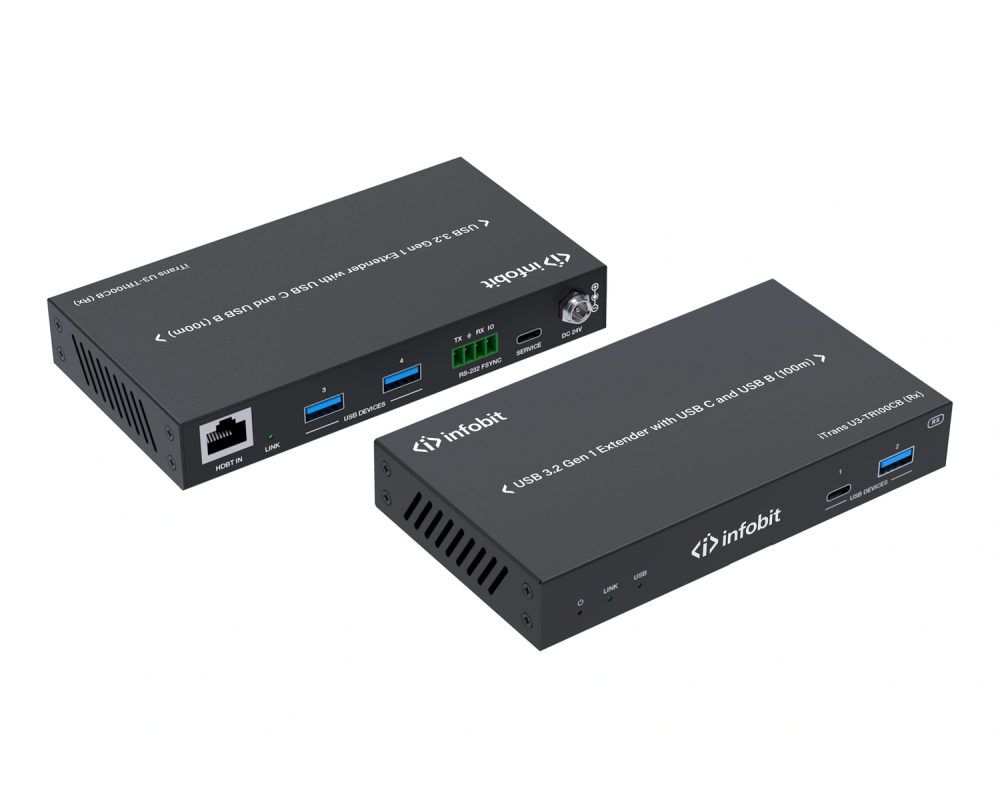

5.2. Панель приёмника
| № | Наименование | Описание функции |
| 1 | Power LED | Индикатор горит при включённом питании приёмника. |
| 2 | LINK LED | Индикатор соединения. Горит: передатчик и приёмник подключены, соединение установлено. Не горит: передатчик и приёмник не соединены. |
| 3 | USB LED | Индикатор USB-сигнала. Горит: обнаружен сигнал USB 3.0. Мигает: обнаружен сигнал USB 2.0. Не горит: USB-сигнал не обнаружен. |
| 4 | USB DEVICES 1 | Нисходящий порт USB-C для подключения USB-устройств, например флеш-накопителя или жёсткого диска. Выходное питание до 5 В / 1 А. |
| 5 | USB DEVICES 2 | Нисходящий порт USB-A для подключения USB-устройств, например флеш-накопителя или жёсткого диска. Выходное питание до 5 В / 1 А. |
| 6 | HDBT-USB3 | Соединение с портом HDBT-USB3 передатчика кабелем CAT6a. |
| 7 | LINK LED | Индикатор соединения. Горит: передатчик и приёмник подключены, соединение установлено. Не горит: передатчик и приёмник не соединены. |
| 8 | USB DEVICE (3–4) | Нисходящий порт USB-A для подключения USB-устройств, например флеш-накопителя или жёсткого диска. Выходное питание до 5 В / 1,5 А. |
| 9 | RS-232 | 3-контактный разъём Phoenix для подключения компьютера или системы управления и сквозной передачи команд RS-232. |
| 10 | FSYNC | Порт FSYNC: сквозная передача уровня от передатчика к приёмнику для синхронизации внешних устройств. Диапазон уровней по умолчанию — 0–5 В. |
| 11 | SERVICE | Порт обновления прошивки с поддержкой USB 2.0. |
| 12 | DC 24V | Вход питания 24 В постоянного тока / 3,75 А. |
6. Команды API
Изделие поддерживает управление командами API. Подключите порт SERVICE или RS-232 изделия к компьютеру, затем откройте программу последовательного терминала и отправляйте ASCII-команды управления. Список команд API приведён ниже.
ASCII-команды
Протокол сервисного порта: USB-C, виртуальный RS-232, внутренняя отладка. Скорость 115200 бод (фиксированная), 8 бит данных, 1 стоп-бит, без проверки чётности. Конец команды: <CR><LF>.
Протокол порта Phoenix RS-232 для подключения системы управления: скорость 4800–115200 бод (настраиваемая), 8 бит данных, 1 стоп-бит, без проверки чётности. Конец команды: <CR><LF>.
| Команда | Функция | Пример | Ответ | По умолчанию |
| ? | Получить список всех команд | ? | ||
| help | Получить список всех команд | help | ||
| get fw version | Получить версию прошивки | get fw version | 1.0.0 | |
| set reboot | Перезагрузить устройство | set reboot | Reboot… System Initializing... Initialization Finished! FW: 1.0.0 | |
| set reset | Восстановить заводские настройки | set reset | Sure to RESET to default settings? Type "Yes" after next prompt to confirm… | |
| get status | Получить состояние системы | get status | См. примечание в конце списка. | |
| set key on/off | Включить или отключить кнопку передней панели | set key on set key off | Set key on Set key off | on |
| get key | Получить состояние кнопки передней панели | get key | Key on | |
| set baud x | Установить скорость RS-232 x: x=1 — 4800; x=2 — 9600; x=3 — 19200; x=4 — 38400; x=5 — 57600; x=6 — 115200 бод | set baud 6 | Set baud rate 115200 | 115200 |
| get baud | Получить скорость RS-232 | get baud | Baud rate 115200 | |
| set input x | Выбрать вход USB Host (x=1–2): x=1 — USB Host 1 (USBC); x=2 — USB Host 2 (USBB) | set input 1 | Set input USB host 1 | 1 |
| get input | Получить выбранный вход USB Host | get input | Input USB host 1 | |
| get usb5v x | Получить наличие 5 В на входе USB Host (x=0–2): x=0 — все входы; x=1 — USB Host 1 (USBC); x=2 — USB Host 2 (USBB) | get usb5v 0 | USB host 1: 5V USB host 2: none | |
| set autoswitch x | Включить или отключить автоматическое переключение по обнаружению 5 В USB: x=On, Off | set autoswitch on | Set autoswitch on | on |
| get autoswitch | Получить состояние автоматического переключения | get autoswitch | Autoswitch on | |
| set tx usbd x power y | Установить питание y=0–2 для USB-порта передатчика x=0–3: x=0 — все порты; x=1 — USB Device 1 (USBC); x=2 — USB Device 2 (USBA); x=3 — USB Device 3 (USBA). y=0 — принудительно выключить; y=1 — следовать питанию USB Host; y=2 — принудительно включить | set tx usbd 0 power 1 | Set TX all USB device ports power follow USB host power | 1 |
| get tx usbd x power | Получить состояние питания USB-портов передатчика x=0–3: x=0 — все порты; x=1 — USB Device 1 (USBC); x=2 — USB Device 2 (USBA); x=3 — USB Device 3 (USBA) | get tx usbd 0 power | TX all USB device ports power follow USB host power | |
| set rx usbd x power y | Установить питание y=0–2 для USB-порта приёмника x=0–4: x=0 — все порты; x=1 — USB Device 1 (USBC); x=2 — USB Device 2 (USBA); x=3 — USB Device 3 (USBA); x=4 — USB Device 4 (USBA). y=0 — принудительно выключить; y=1 — следовать питанию USB Host; y=2 — принудительно включить | set rx usbd 0 power 1 | Set RX all USB device ports power follow USB host power | 1 |
| get rx usbd x power | Получить состояние питания USB-портов приёмника x=0–4: x=0 — все порты; x=1 — USB Device 1 (USBC); x=2 — USB Device 2 (USBA); x=3 — USB Device 3 (USBA); x=4 — USB Device 4 (USBA) | get rx usbd 0 power | RX all USB device ports power follow USB host power | |
| set hdbt update | Перевести сервисный порт на HDBT UART для обновления прошивки | set hdbt update | Hdbt update |
В столбцах примеров и ответов сохранены фактические строки протокола. Reboot — перезагрузка; System Initializing / Initialization Finished — инициализация / её завершение; подтверждение RESET требует ответа Yes («Да»). Key on/off — кнопка включена/выключена; Baud rate — скорость обмена; USB host — вход компьютера; Autoswitch — автоматическое переключение; follow USB host power — питание вслед за USB Host; Hdbt update — обновление HDBT.
Примечание: Ответ команды get status приведён ниже. Промежуточные строки заканчиваются <LF><CR>, последняя строка — <CR><LF>.
=================================================================== Status Info 2-Port USB 3.2 Gen 1 Extender TX/RX FW 1.0.0 Source Key Baud Autoswitch 01 On 115200 On Input USB_Power 01 5V 02 None Output USB_Power TX_01 Follow_Input TX_02 Follow_Input TX_03 Follow_Input RX_01 Follow_Input RX_02 Follow_Input RX_03 Force_Off RX_04 Force_On ===================================================================
Обозначения ответа: Source — источник; Key — кнопка; Baud — скорость; Autoswitch — автоматическое переключение; Input / Output — вход / выход; USB_Power — питание USB; None — отсутствует; Follow_Input — следовать входу; Force_Off — принудительно выключить; Force_On — принудительно включить.

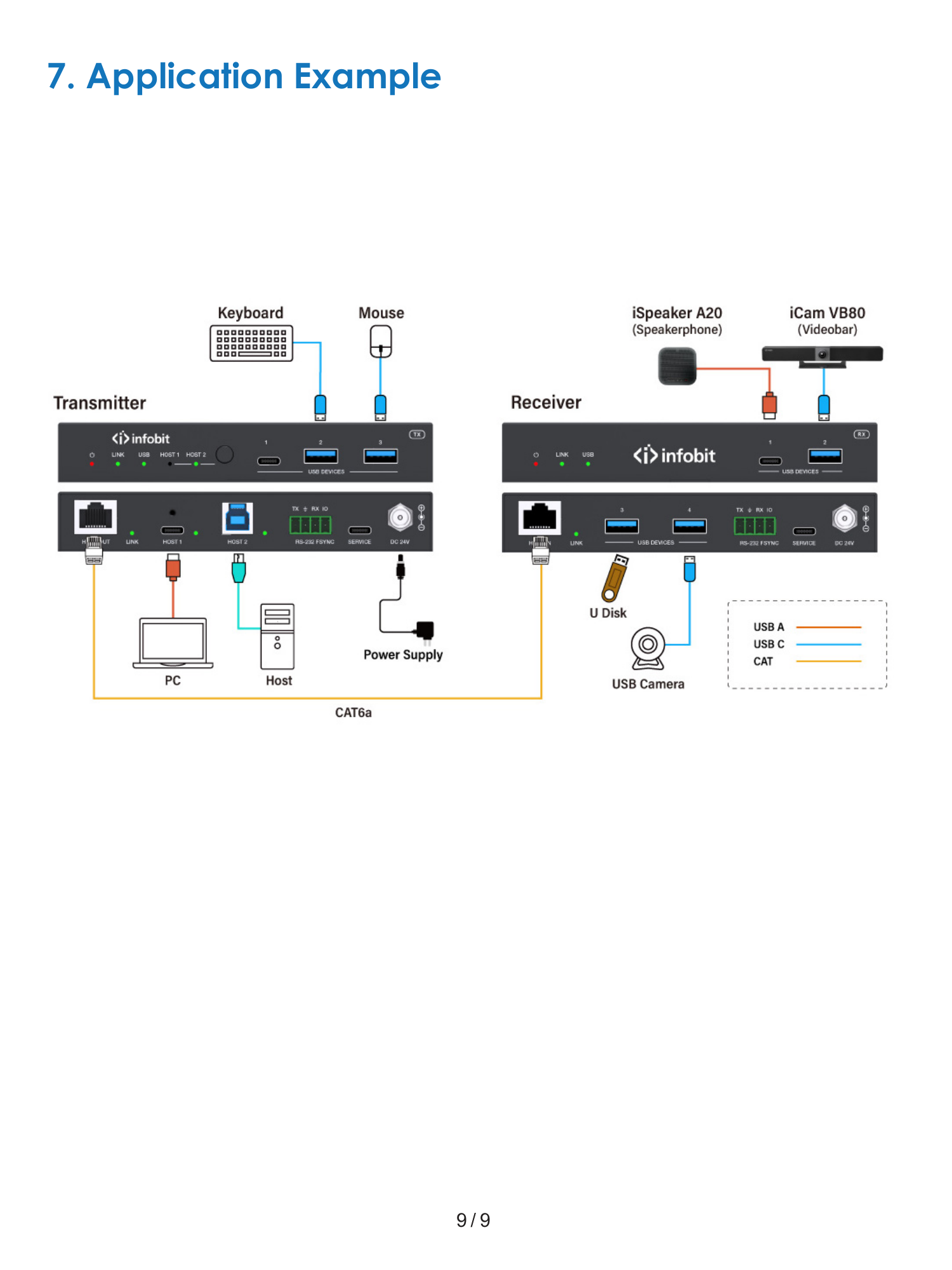

7. Пример применения
Обозначения схемы: Transmitter / Receiver — передатчик / приёмник; Keyboard — клавиатура; Mouse — мышь; PC / Host — компьютеры-источники; Power Supply — источник питания; U Disk — USB-накопитель; USB Camera — USB-камера; iSpeaker A20 (Speakerphone) — спикерфон; iCam VB80 (Videobar) — видеобар. Оранжевые линии обозначают USB-A, голубые — USB-C, жёлтые — кабель CAT6a.
