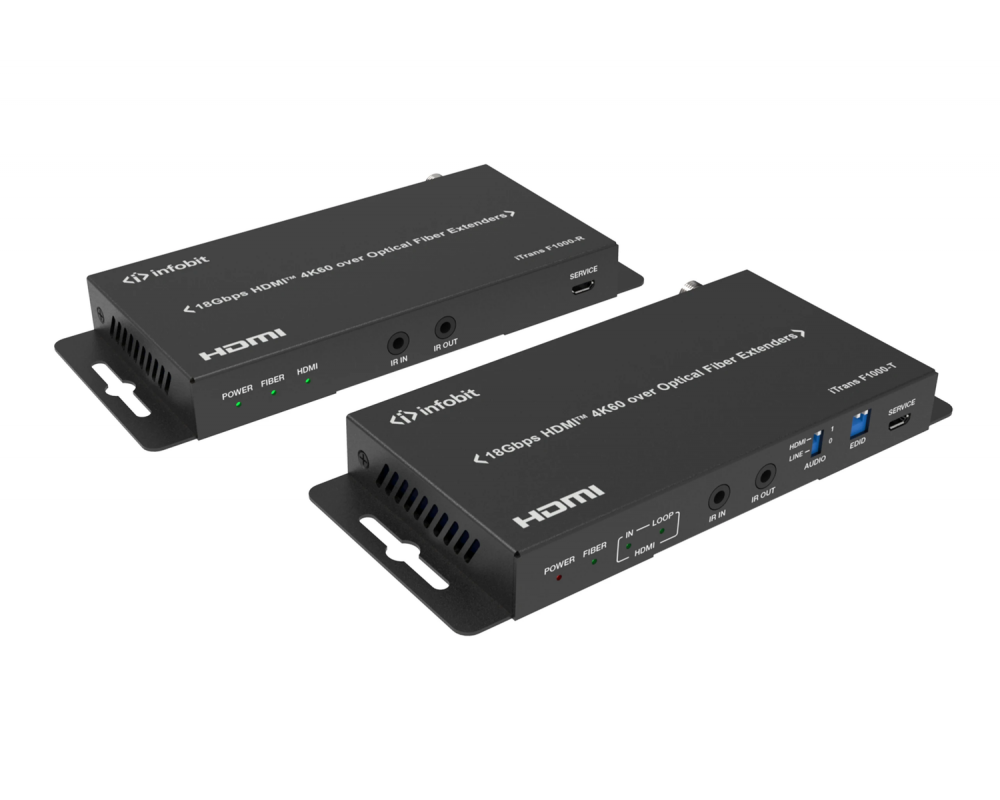

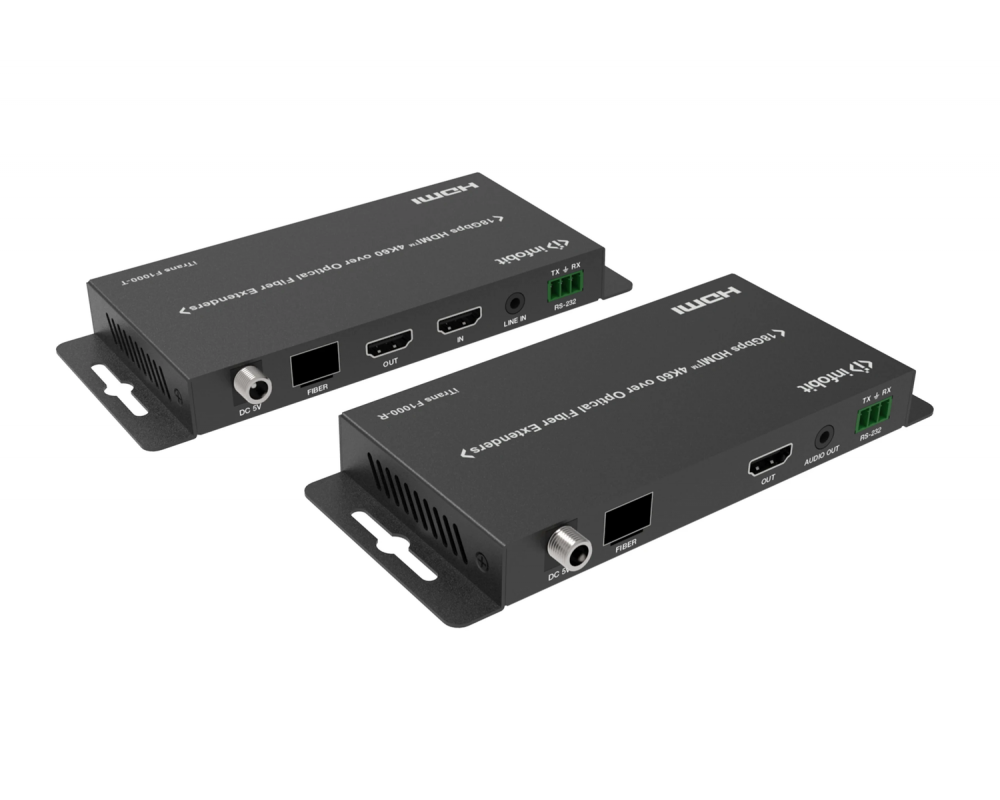

INFOBIT iTrans F1000 — оптоволоконный удлинитель HDMI 4K60 с извлечением аудио
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iTrans F1000 — оптоволоконный удлинитель HDMI 4K60 с извлечением аудио.
Особенности INFOBIT iTrans F1000:
Оптоволоконный удлинитель HDMI 4K60, 18 Гбит/с, с извлечением аудио
Совместимость с HDMI 2.0b, HDCP 2.2 и DVI 1.0.
Пропускная способность видео 18 Гбит/с.
Разрешение видео до 4K2K при 50/60 Гц, 4:4:4.
Аудиоформаты HDMI: LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD.
Поддержка видео 3D и HDR; управление CEC не поддерживается.
Дальность передачи до 33 000 футов / 10 км по одномодовому оптоволоконному кабелю.
Двунаправленное ИК-управление, сквозная передача RS-232 и управление EDID для простого и удобного управления.
Передатчик поддерживает сквозной выход для локального HD-видео и аудио, а также встраивание аудио.
Приёмник поддерживает извлечение аудио.
Компактная конструкция для простой и гибкой установки.
Технические характеристики
| Модель | iTrans F1000 |
| Наименование | Оптоволоконный удлинитель HDMI 4K60, 18 Гбит/с, с извлечением аудио |
| Соответствие HDMI | HDMI 2.0b |
| Соответствие HDCP | HDCP 2.2 |
| Пропускная способность видеосигнала | 18 Гбит/с |
| Разрешение видео | 480i — 1080p при 50/60 Гц; 4K×2K при 24/30 Гц; 4K2K при 60 Гц |
| Цветовое пространство | RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0 |
| Глубина цвета | 8-bit, 10-bit, 12-bit |
| Аудиоформаты HDMI | LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD, Master Audio, DSD |
| Дальность передачи | До 33 000 футов / 10 км по одномодовому оптоволоконному кабелю |
| Частота ИК-сигнала | 20–60 кГц |
| RS-232 | 4800–115200 бит/с |
| Защита от электростатического разряда | Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Передатчик | Вход: 1 × HDMI IN [тип A, 19-контактная розетка] 1 × LINE IN [стерео мини-джек 3,5 мм] 1 × IR IN [стерео мини-джек 3,5 мм] 1 × RS-232 [разъём Phoenix, 3,81 мм] 1 × SERVICE [Micro USB, порт обновления] Выход: 1 × HDMI OUT [тип A, 19-контактная розетка] 1 × оптоволоконный выход [розетка LC] 1 × IR OUT [стерео мини-джек 3,5 мм] |
| Приёмник | Вход: 1 × оптоволоконный вход [розетка LC] 1 × IR IN [стерео мини-джек 3,5 мм] 1 × SERVICE [Micro USB, порт обновления] Выход: 1 × HDMI OUT [тип A, 19-контактная розетка] 1 × RS-232 [разъём Phoenix, 3,81 мм] 1 × IR OUT [стерео мини-джек 3,5 мм] 1 × AUDIO OUT [стерео мини-джек 3,5 мм] |
| Корпус | Металлический корпус |
| Цвет | Чёрный |
| Размеры | Передатчик / приёмник: 134 мм [Ш] × 68 мм [Г] × 18 мм [В] |
| Масса | Передатчик: 280 г; приёмник: 278 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц Выход: 5 В постоянного тока / 1 А |
| Потребляемая мощность | Передатчик: 3,85 Вт (макс.); приёмник: 2,7 Вт (макс.) |
| Рабочая температура | 0–40 °C / 32–104 °F |
| Температура хранения | −20–60 °C / −4–140 °F |
| Относительная влажность | 20–90% RH, без конденсации |

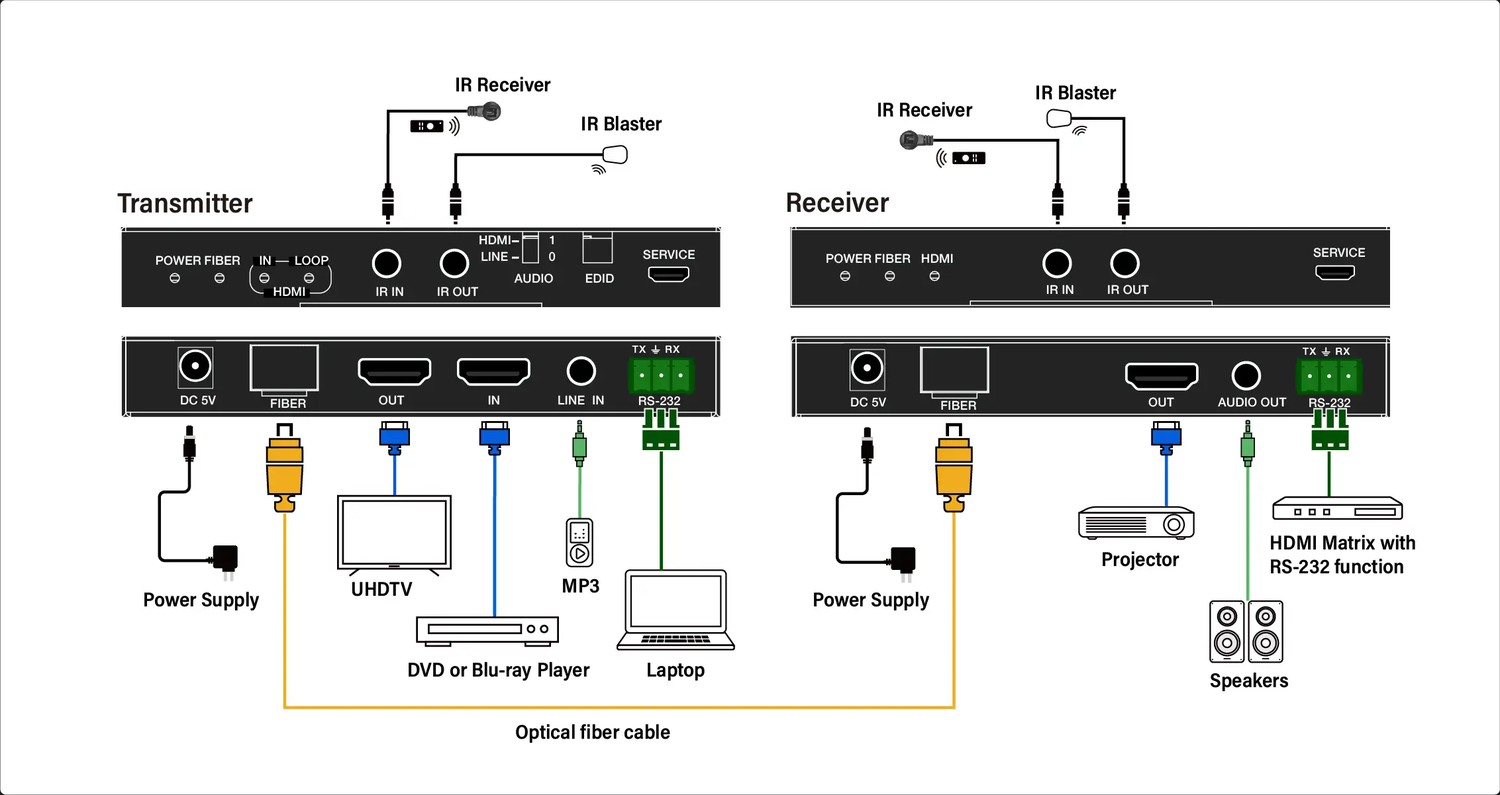

Схема подключения
На официальной схеме: передатчик; приёмник; проигрыватель DVD или Blu-ray; блоки питания; ИК-излучатели; ИК-приёмники; проектор; ноутбук; UHDTV; матрица HDMI или другое устройство с портом RS-232; акустическая система; MP3-плеер; оптоволоконный кабель.
Руководство пользователя INFOBIT iTrans F1000 V2.0
Благодарим за приобретение изделия
Для оптимальной производительности и безопасности внимательно прочитайте инструкции перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для дальнейшего использования.
Рекомендуется устройство защиты от перенапряжения
Изделие содержит чувствительные электрические компоненты, которые могут быть повреждены скачками и импульсами напряжения, электрическим разрядом, ударами молнии и т. п. Для защиты оборудования и продления срока его службы настоятельно рекомендуется применять системы защиты от перенапряжения.
1. Введение
Этот удлинитель HDMI передаёт сигнал HDMI на расстояние до 33 000 футов / 10 км по одномодовому оптоволоконному кабелю. Поддерживается видео до 4K2K при 60 Гц, 4:4:4. Передатчик поддерживает сквозной выход, встраивание аудио и управление EDID. Приёмник поддерживает извлечение аудио. Кроме того, удлинитель обеспечивает двунаправленное ИК-управление и сквозную передачу RS-232. Это позволяет легко управлять дисплеем со стороны источника сигнала либо источником сигнала со стороны дисплея.
2. Особенности
- Совместимость с HDMI 2.0b, HDCP 2.2 и DVI 1.0.
- Пропускная способность видео 18 Гбит/с.
- Разрешение видео до 4K2K при 50/60 Гц, 4:4:4.
- Аудиоформаты HDMI: LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD.
- Поддержка видео 3D и HDR; управление CEC не поддерживается.
- Дальность передачи до 33 000 футов / 10 км по одномодовому оптоволоконному кабелю.
- Двунаправленное ИК-управление, сквозная передача RS-232 и управление EDID для простого и удобного управления.
- Передатчик поддерживает сквозной выход для локального HD-видео и аудио, а также встраивание аудио.
- Приёмник поддерживает выход извлечённого аудио.
- Компактная конструкция для простой и гибкой установки.
3. Комплект поставки
- 1 × оптоволоконный удлинитель HDMI 18 Гбит/с, передатчик.
- 1 × оптоволоконный удлинитель HDMI 18 Гбит/с, приёмник.
- 1 × кабель ИК-излучателя, 1,5 м.
- 1 × кабель ИК-приёмника, 1,5 м.
- 2 × блока питания 5 В / 1 А.
- 2 × 3-контактных разъёма Phoenix, 3,81 мм.
- 1 × руководство пользователя.
4. Характеристики
| Технические параметры | |
|---|---|
| Соответствие HDMI | HDMI 2.0b |
| Соответствие HDCP | HDCP 2.2 |
| Пропускная способность видеосигнала | 18 Гбит/с |
| Разрешение видео | 480i — 1080p при 50/60 Гц; 4K×2K при 24/30 Гц; 4K2K при 60 Гц |
| Цветовое пространство | RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0 |
| Глубина цвета | 8-bit, 10-bit, 12-bit |
| Аудиоформаты HDMI | LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| Дальность передачи | До 33 000 футов / 10 км по одномодовому оптоволоконному кабелю |
| Частота ИК-сигнала | 20–60 кГц |
| RS-232 | 4800–115200 бит/с |
| Защита от электростатического разряда | Модель человеческого тела: ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |

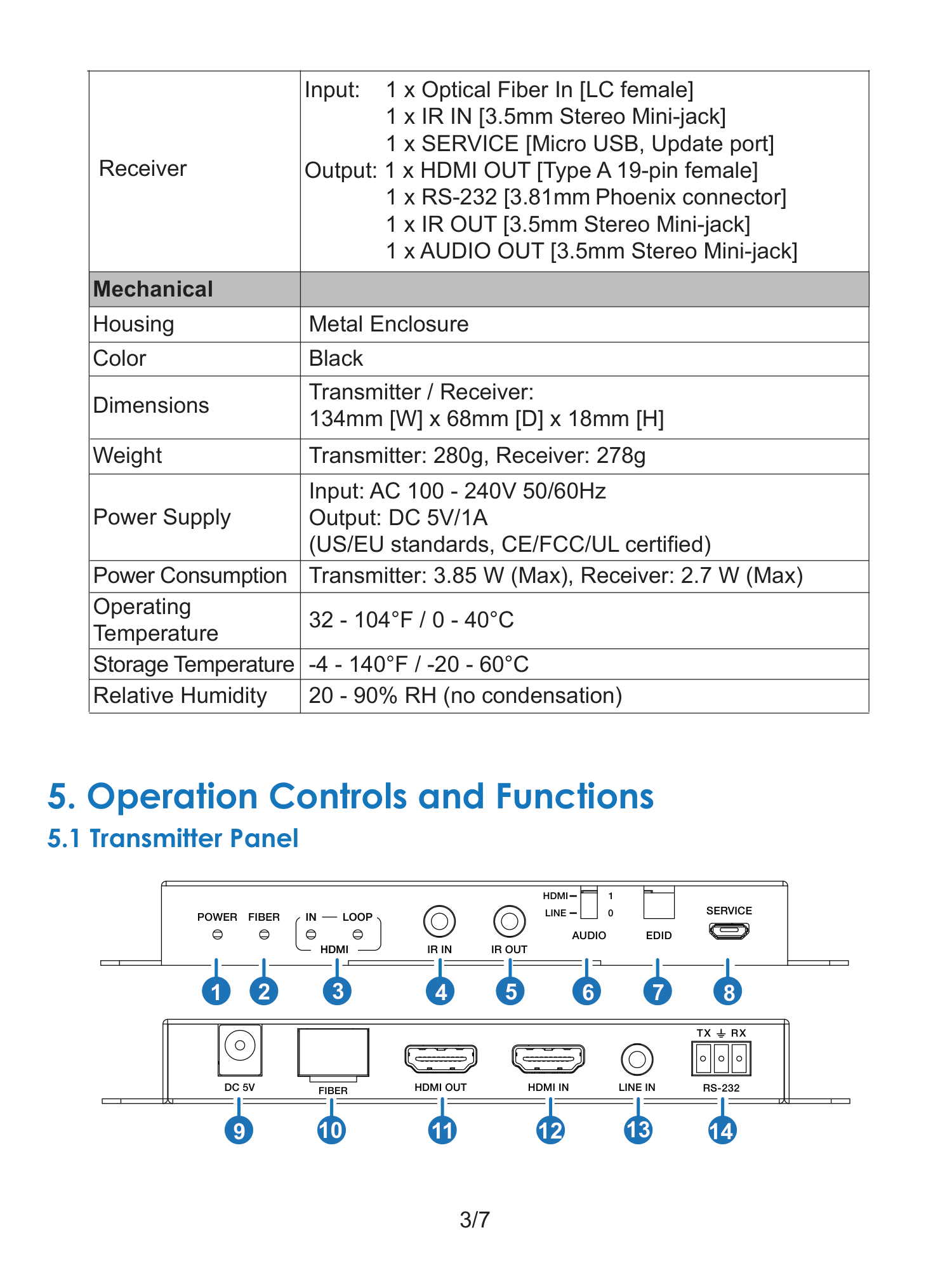

| Подключения | |
| Передатчик | Вход: 1 × HDMI IN [тип A, 19-контактная розетка] 1 × LINE IN [стерео мини-джек 3,5 мм] 1 × IR IN [стерео мини-джек 3,5 мм] 1 × RS-232 [разъём Phoenix, 3,81 мм] 1 × SERVICE [Micro USB, порт обновления] Выход: 1 × HDMI OUT [тип A, 19-контактная розетка] 1 × оптоволоконный выход [розетка LC] 1 × IR OUT [стерео мини-джек 3,5 мм] |
| Приёмник | Вход: 1 × оптоволоконный вход [розетка LC] 1 × IR IN [стерео мини-джек 3,5 мм] 1 × SERVICE [Micro USB, порт обновления] Выход: 1 × HDMI OUT [тип A, 19-контактная розетка] 1 × RS-232 [разъём Phoenix, 3,81 мм] 1 × IR OUT [стерео мини-джек 3,5 мм] 1 × AUDIO OUT [стерео мини-джек 3,5 мм] |
| Механические и эксплуатационные параметры | |
| Корпус | Металлический корпус |
| Цвет | Чёрный |
| Размеры | Передатчик / приёмник: 134 мм [Ш] × 68 мм [Г] × 18 мм [В] |
| Масса | Передатчик: 280 г; приёмник: 278 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц Выход: 5 В постоянного тока / 1 А (Стандарты US/EU; сертификация CE/FCC/UL.) |
| Потребляемая мощность | Передатчик: 3,85 Вт (макс.); приёмник: 2,7 Вт (макс.) |
| Рабочая температура | 0–40 °C / 32–104 °F |
| Температура хранения | −20–60 °C / −4–140 °F |
| Относительная влажность | 20–90% RH, без конденсации |

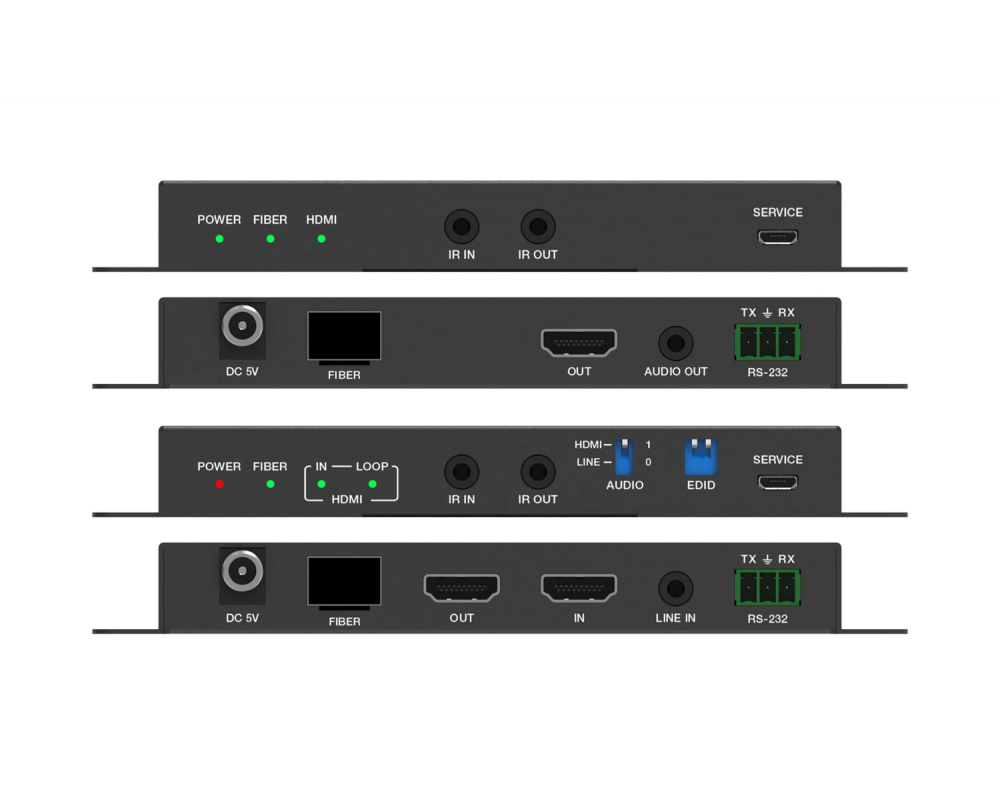

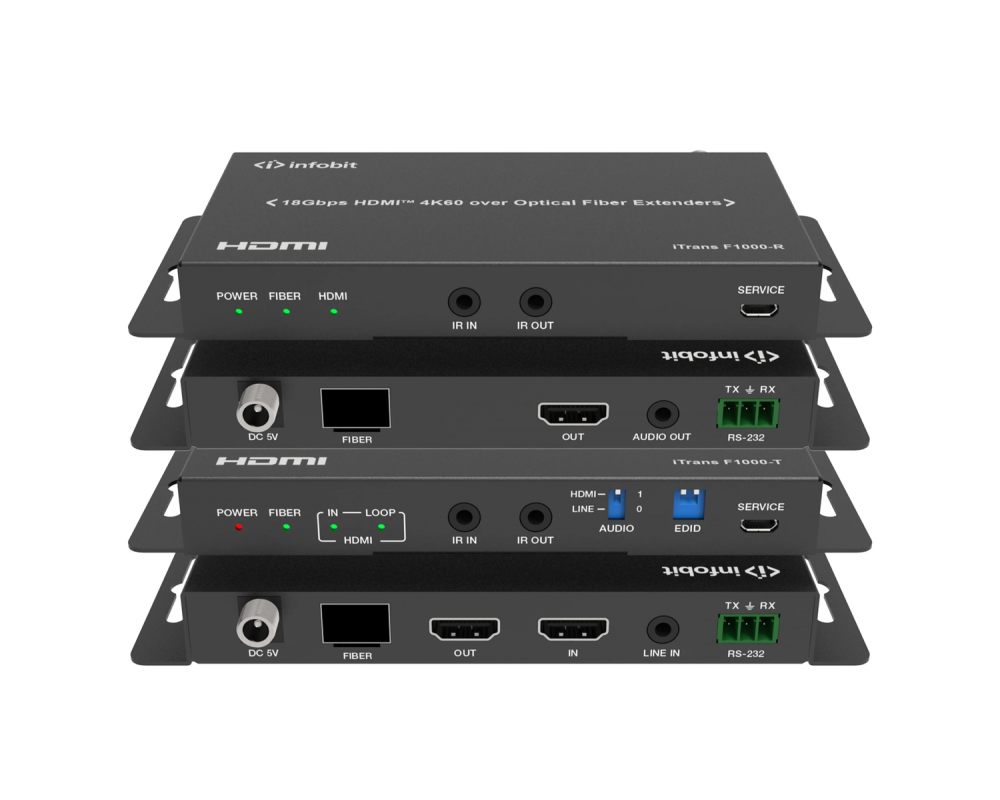

5. Органы управления и функции

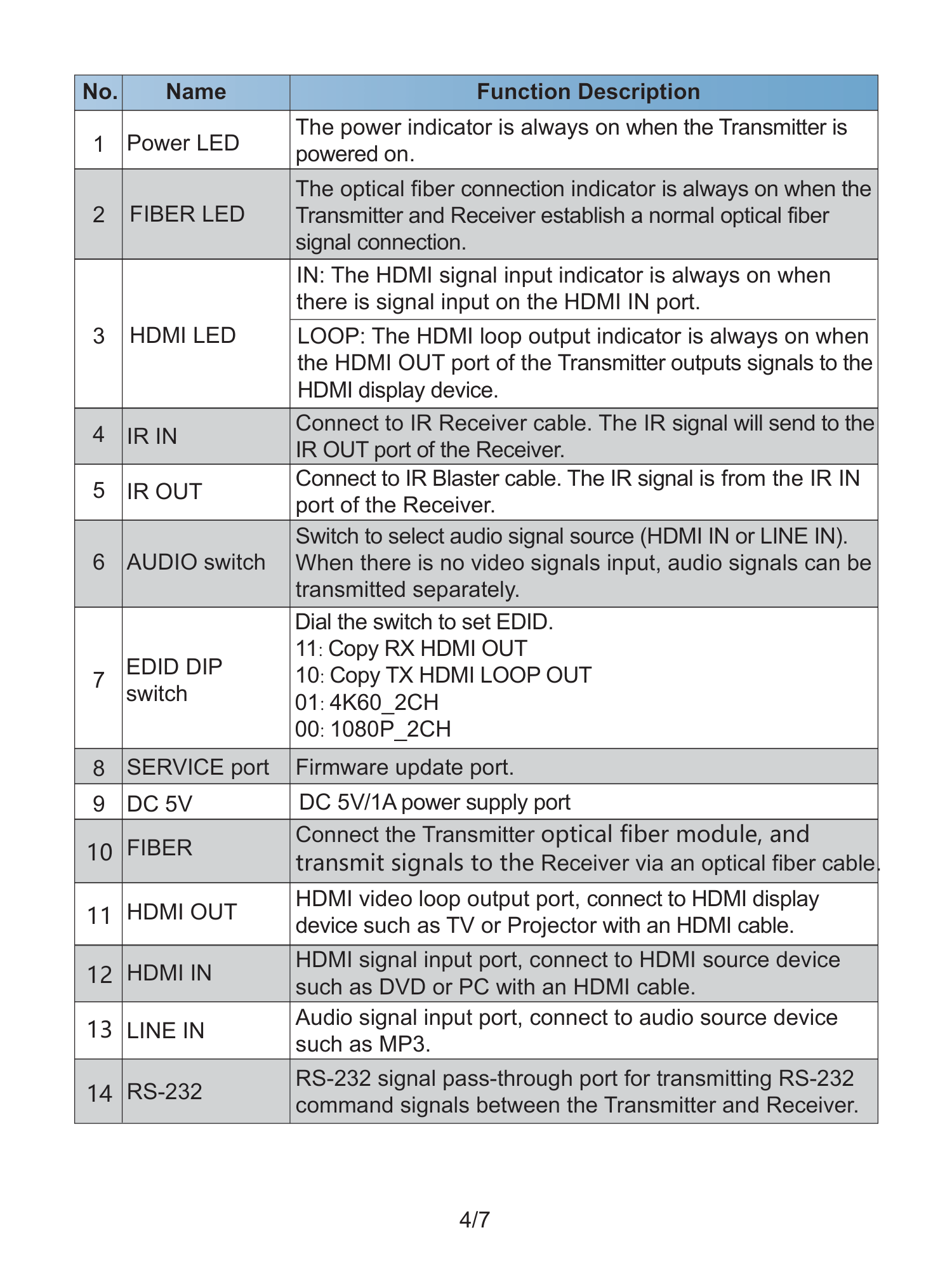

5.1. Панель передатчика
| № | Наименование | Описание функции |
| 1 | Индикатор питания | Постоянно горит при включённом питании передатчика. |
| 2 | Индикатор FIBER | Индикатор оптоволоконного соединения постоянно горит при нормальном соединении передатчика и приёмника по оптоволокну. |
| 3 | Индикатор HDMI | IN: индикатор входа HDMI постоянно горит при наличии сигнала на порте HDMI IN. |
| LOOP: индикатор сквозного выхода HDMI постоянно горит, когда порт HDMI OUT передатчика передаёт сигнал на дисплей HDMI. | ||
| 4 | IR IN | Подключите кабель ИК-приёмника. ИК-сигнал передаётся на порт IR OUT приёмника. |
| 5 | IR OUT | Подключите кабель ИК-излучателя. ИК-сигнал поступает с порта IR IN приёмника. |
| 6 | Переключатель AUDIO | Выбор источника аудиосигнала HDMI IN или LINE IN. При отсутствии входного видеосигнала аудиосигнал может передаваться отдельно. |
| 7 | DIP-переключатель EDID | Установите переключатель для выбора EDID: 11: копировать RX HDMI OUT. 10: копировать TX HDMI LOOP OUT. 01: 4K60_2CH. 00: 1080P_2CH. |
| 8 | Порт SERVICE | Порт обновления прошивки. |
| 9 | DC 5V | Вход питания 5 В постоянного тока / 1 А. |
| 10 | FIBER | Подключите оптоволоконный модуль передатчика для передачи сигналов на приёмник по оптоволоконному кабелю. |
| 11 | HDMI OUT | Сквозной видеовыход HDMI. Подключите дисплей HDMI, например телевизор или проектор, кабелем HDMI. |
| 12 | HDMI IN | Вход сигнала HDMI. Подключите источник HDMI, например DVD-проигрыватель или компьютер, кабелем HDMI. |
| 13 | LINE IN | Вход аудиосигнала. Подключите аудиоисточник, например MP3-плеер. |
| 14 | RS-232 | Порт сквозной передачи RS-232 для передачи команд RS-232 между передатчиком и приёмником. |

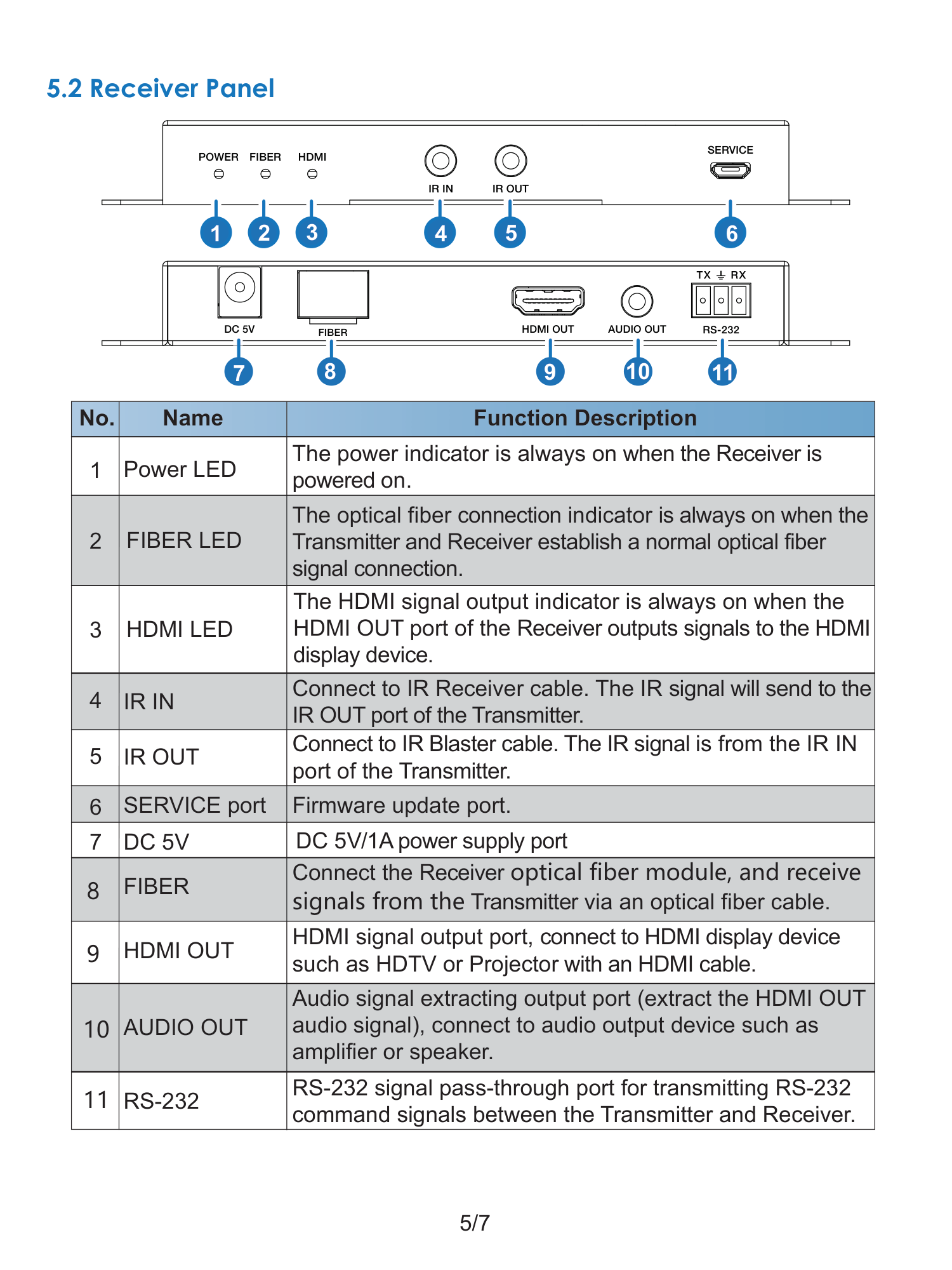

5.2. Панель приёмника
| № | Наименование | Описание функции |
| 1 | Индикатор питания | Постоянно горит при включённом питании приёмника. |
| 2 | Индикатор FIBER | Индикатор оптоволоконного соединения постоянно горит при нормальном соединении передатчика и приёмника по оптоволокну. |
| 3 | Индикатор HDMI | Индикатор выхода HDMI постоянно горит, когда порт HDMI OUT приёмника передаёт сигнал на дисплей HDMI. |
| 4 | IR IN | Подключите кабель ИК-приёмника. ИК-сигнал передаётся на порт IR OUT передатчика. |
| 5 | IR OUT | Подключите кабель ИК-излучателя. ИК-сигнал поступает с порта IR IN передатчика. |
| 6 | Порт SERVICE | Порт обновления прошивки. |
| 7 | DC 5V | Вход питания 5 В постоянного тока / 1 А. |
| 8 | FIBER | Подключите оптоволоконный модуль приёмника для приёма сигналов передатчика по оптоволоконному кабелю. |
| 9 | HDMI OUT | Выход сигнала HDMI. Подключите дисплей HDMI, например HDTV или проектор, кабелем HDMI. |
| 10 | AUDIO OUT | Выход извлечённого аудиосигнала из HDMI OUT. Подключите устройство воспроизведения аудио, например усилитель или акустическую систему. |
| 11 | RS-232 | Порт сквозной передачи RS-232 для передачи команд RS-232 между передатчиком и приёмником. |

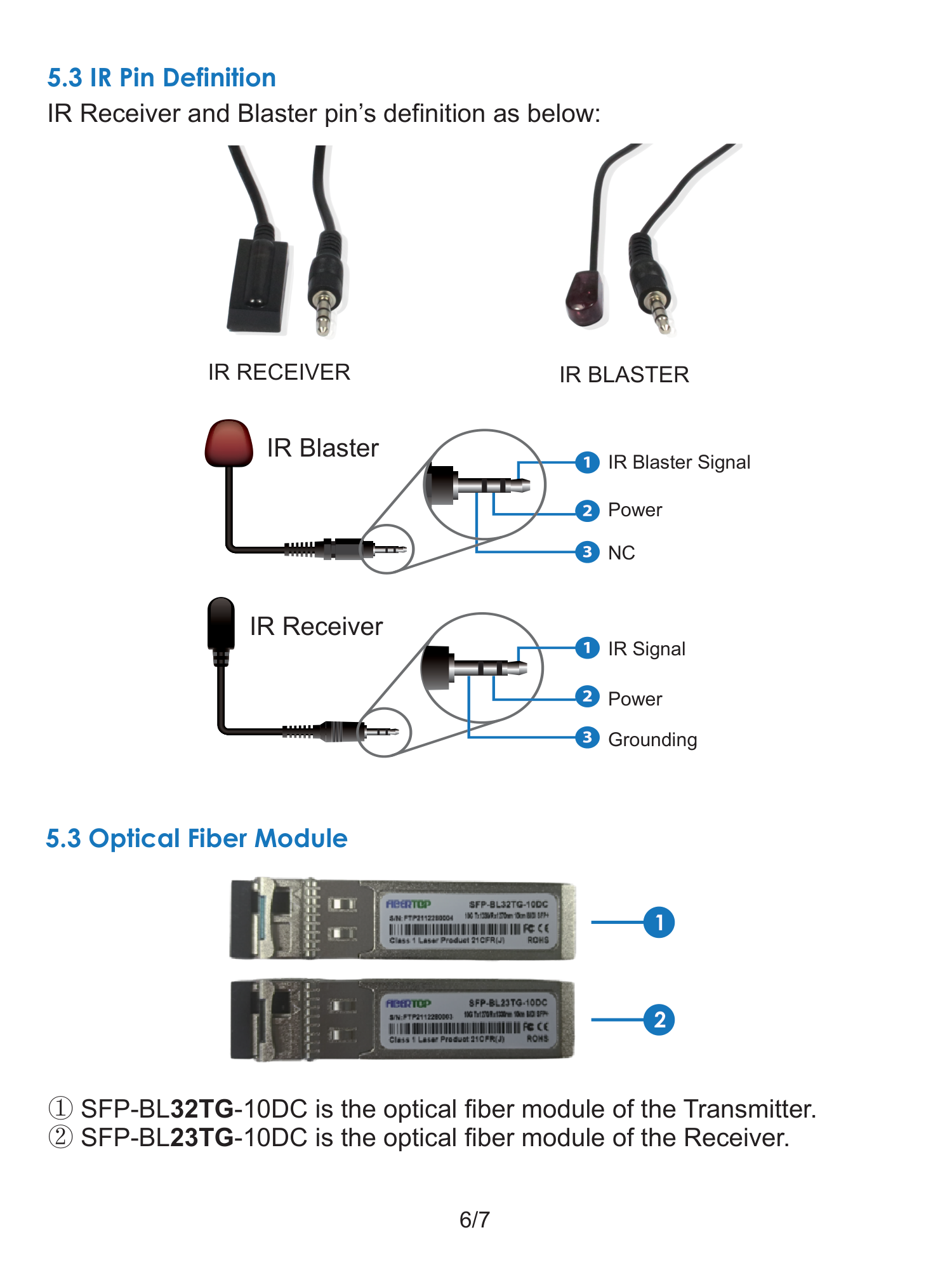

5.3. Назначение контактов ИК-разъёмов
Назначение контактов ИК-приёмника и ИК-излучателя показано на официальной схеме.
ИК-излучатель
- IR Blaster Signal — сигнал ИК-излучателя.
- Power — питание.
- NC — не подключён.
ИК-приёмник
- IR Signal — ИК-сигнал.
- Power — питание.
- Grounding — земля.
5.3. Оптоволоконный модуль
- ① SFP-BL32TG-10DC — оптоволоконный модуль передатчика.
- ② SFP-BL23TG-10DC — оптоволоконный модуль приёмника.

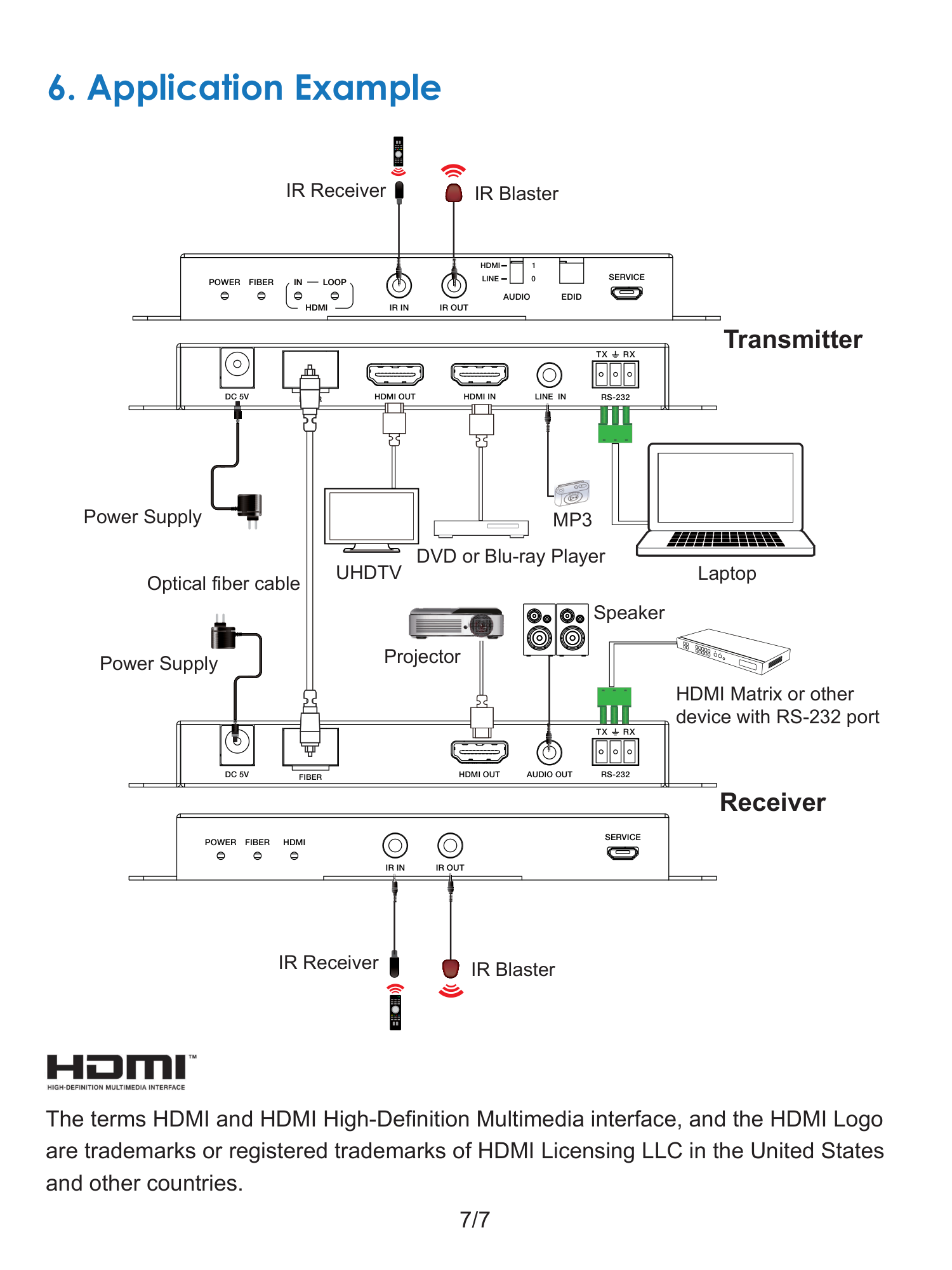

6. Пример применения
На официальной схеме: передатчик; приёмник; проигрыватель DVD или Blu-ray; блоки питания; ИК-излучатели; ИК-приёмники; проектор; ноутбук; UHDTV; матрица HDMI или другое устройство с портом RS-232; акустическая система; MP3-плеер; оптоволоконный кабель.
Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.
Документы
iTrans F1000 — руководство пользователя V2.0 (PDF) — 8.15M, 2024-12-17
