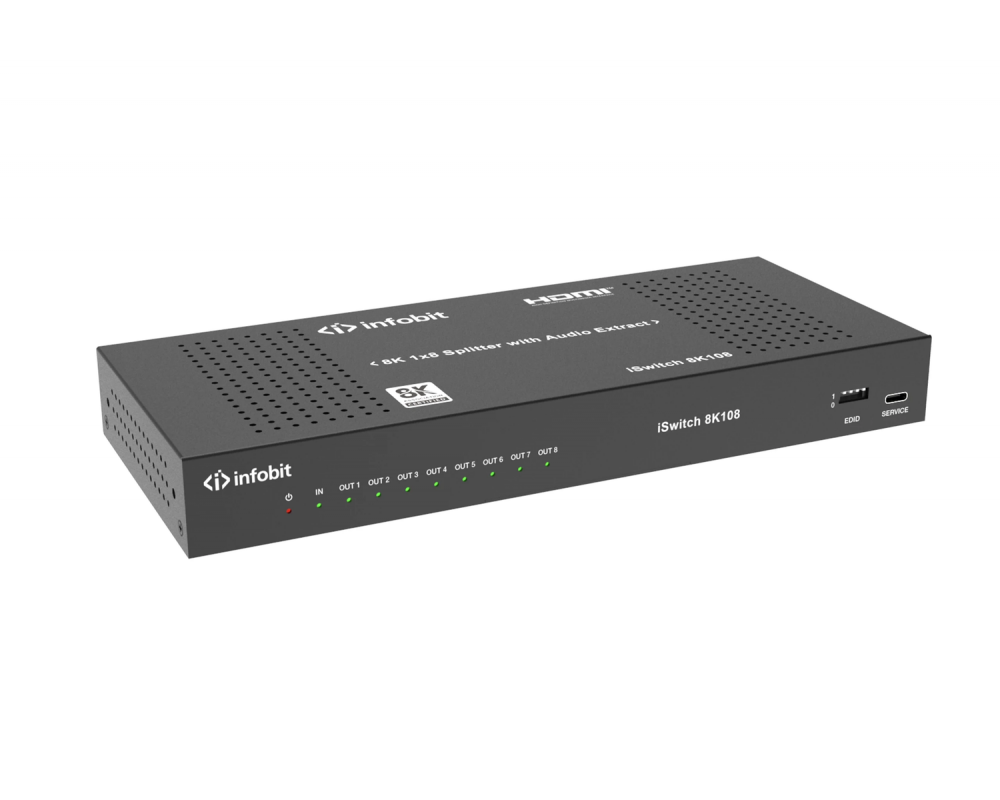

INFOBIT iSwitch 8K108 — разветвитель HDMI 8K 1 × 8
- 0.00 р.
- Без НДС: 0.00 р.
-
INFOBIT iSwitch 8K108 — разветвитель HDMI 8K 1 × 8.
Особенности INFOBIT iSwitch 8K108:
Соответствие HDCP 2.3
Поддержка пропускной способности видео 48 Гбит/с FRL и 18 Гбит/с TMDS
Поддержка разрешения до 8K при 60 Гц 4:2:0 12 бит и 4K при 120 Гц 4:4:4 12 бит в соответствии со спецификацией HDMI 2.1
Поддержка VRR, FVA и ALLM
Поддержка сквозной передачи HDR, HDR10, HDR10+, Dolby Vision и HLG
Поддержка аудиоформатов HDMI: LPCM 7.1CH, Dolby TrueHD, Atmos, DTS-HD Master Audio
Поддержка извлечения аудиосигнала с выводом через оптический и аналоговый порты
Поддержка автоматического понижения разрешения на каждом выходе
Поддержка автоматического преобразования HDR в SDR на каждом выходе
Расширенное управление EDID
Технические характеристики
| Модель | iSwitch 8K108 |
| Наименование | Разветвитель HDMI 8K 1 × 8 |
| Пропускная способность видео | 48 Гбит/с FRL и 18 Гбит/с TMDS |
| Вход | 1 × HDMI Type A (19-контактное гнездо) |
| Выходы | 8 × HDMI Type A (19-контактное гнездо) 1 × OPTICAL [S/PDIF] 1 × L/R [стереоразъём мини-джек 3,5 мм] |
| Разрешение видео | До 8K при 60 Гц 4:2:0 12 бит, 4K при 120 Гц 4:4:4 12 бит, 8K при 30 Гц 4:4:4 12 бит |
| Материал корпуса | Металл |
| Цвет | Чёрный |
| Масса | 743 г |
| Питание | Вход: 100–240 В переменного тока, 50/60 Гц Выход: 12 В постоянного тока / 2,5 А |
| Размеры | 250 мм (Ш) × 104 мм (Г) × 30 мм (В) |
| Рабочая температура | 0…40 °C / 32…104 °F |
| Температура хранения | −20…60 °C / −4…140 °F |
| Относительная влажность | 20–90 % относительной влажности (без конденсации) |

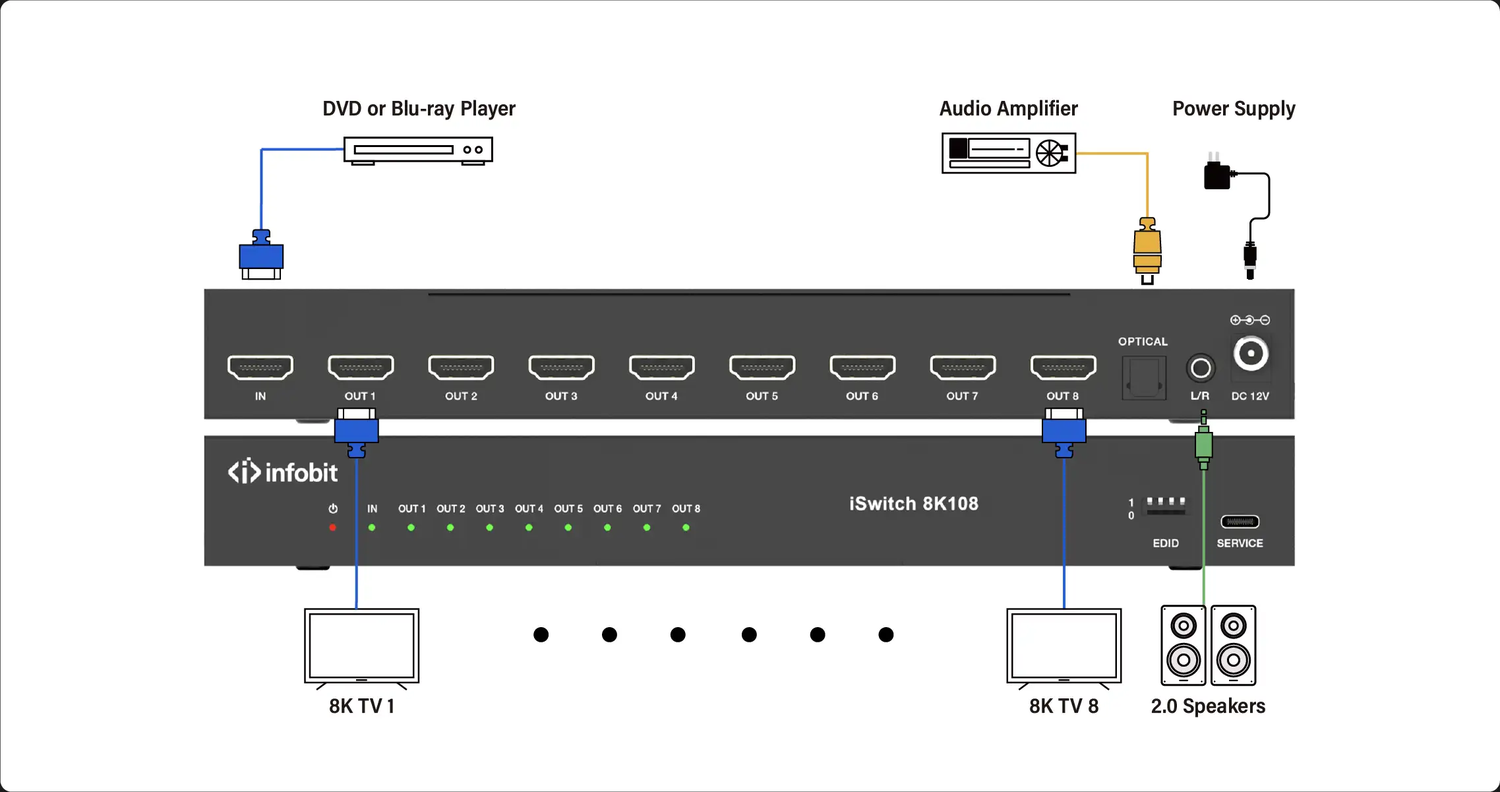

Схема подключения
DVD or Blu-ray Player — проигрыватель DVD или Blu-ray; Power Supply — источник питания; 8K TV — телевизор 8K; 2.0 Speakers — стереоакустика 2.0; Audio Amplifier / Amplifier — аудиоусилитель.
Руководство пользователя INFOBIT iSwitch 8K108
Для оптимальной работы и безопасности внимательно прочитайте руководство перед подключением, эксплуатацией или настройкой изделия. Сохраните руководство для последующего использования.
Изделие содержит чувствительные электронные компоненты, которые могут быть повреждены скачками напряжения, импульсными перенапряжениями, электрическим разрядом или молнией. Производитель настоятельно рекомендует применять защиту от перенапряжений для защиты оборудования и продления срока его службы.
Этот разветвитель 1 × 8 представляет собой решение для синхронного распределения одного сигнала HDMI на восемь выходов HDMI с разрешением видео до 8K при 60 Гц 4:2:0 12 бит. Поддерживается скорость передачи данных до 48 Гбит/с в соответствии с требованиями HDMI 2.1 и HDCP 2.3. Для упрощения интеграции предусмотрены управление EDID и коррекция сигнала в кабеле. Кроме того, устройство извлекает аудиосигнал из источника HDMI для передачи в звуковую систему 5.1/2.0CH.
Многофункциональное устройство может работать с Xbox или PS5, обеспечивая 4K при 120 Гц на телевизорах или соответствующих мониторах.
Комплект поставки
- 1 × разветвитель 48 Гбит/с 1 × 8
- 1 × блок питания 12 В / 2,5 А с фиксируемым разъёмом для разных стран
- 2 × монтажное ушко
- 4 × винт KM3*6
- 1 × руководство пользователя
Дополнительные функции, указанные в руководстве
- Поддержка VRR, ALLM, QMS, QFT и SBTM.

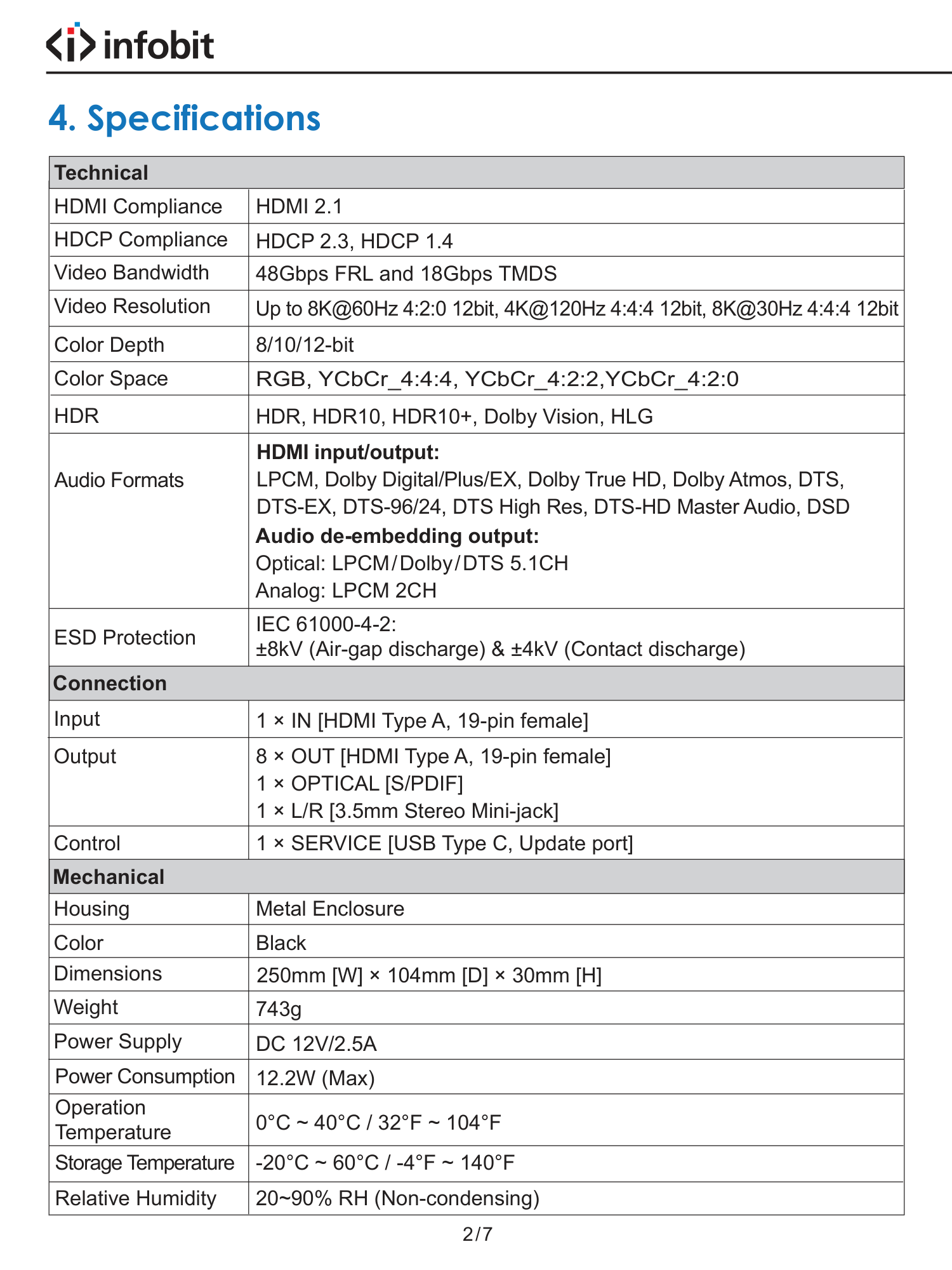

Характеристики из официального руководства
| Технические параметры | |
| Соответствие HDMI | HDMI 2.1 |
| Соответствие HDCP | HDCP 2.3, HDCP 1.4 |
| Пропускная способность видео | 48 Гбит/с FRL и 18 Гбит/с TMDS |
| Разрешение видео | До 8K при 60 Гц 4:2:0 12 бит, 4K при 120 Гц 4:4:4 12 бит, 8K при 30 Гц 4:4:4 12 бит |
| Цветовое пространство | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Глубина цвета | 8/10/12 бит |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| Аудиоформаты входа / выхода HDMI | LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| Извлечённое аудио: оптический выход | LPCM/Dolby/DTS 5.1CH |
| Извлечённое аудио: аналоговый выход | LPCM 2CH |
| Защита от электростатического разряда | IEC 61000-4-2: ±8 кВ (воздушный разряд) и ±4 кВ (контактный разряд) |
| Подключения | |
| Вход | 1 × HDMI IN [Type A, 19-контактное гнездо] |
| Выходы | 8 × HDMI OUT [Type A, 19-контактное гнездо]; 1 × OPTICAL [S/PDIF]; 1 × L/R [стереоразъём мини-джек 3,5 мм] |
| Управление | 1 × SERVICE [USB Type C, порт обновления] |
| Механические параметры | |
| Корпус | Металлический |
| Цвет | Чёрный |
| Размеры | 250 × 104 × 30 мм (Ш × Г × В) |
| Масса | 743 г |
| Питание | 12 В постоянного тока / 2,5 А |
| Потребляемая мощность | 12,2 Вт (макс.) |
| Рабочая температура | 0…40 °C / 32…104 °F |
| Температура хранения | −20…60 °C / −4…140 °F |
| Относительная влажность | 20–90 % (без конденсации) |

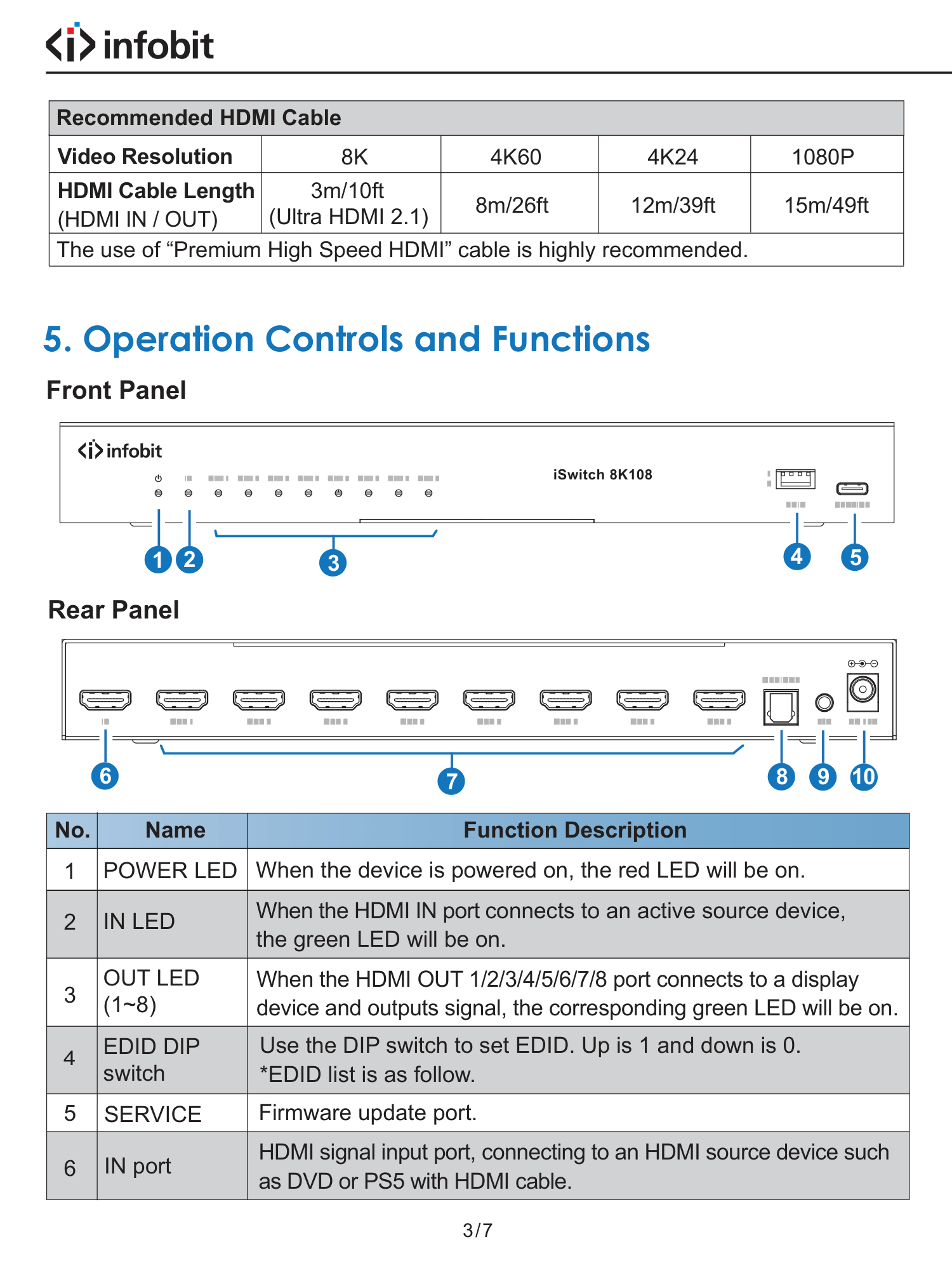

Рекомендуемый кабель HDMI
| Рекомендуемый кабель HDMI | ||||
|---|---|---|---|---|
| Разрешение видео | 8K | 4K60 | 4K24 | 1080P |
| Длина кабеля HDMI (вход / выход) | 3 м / 10 футов (Ultra HDMI 2.1) | 8 м / 26 футов | 12 м / 39 футов | 15 м / 49 футов |
| Настоятельно рекомендуется использовать кабель Premium High Speed HDMI. | ||||
Настоятельно рекомендуется использовать кабель Premium High Speed HDMI. Для 8K в таблице указан кабель Ultra HDMI 2.1.

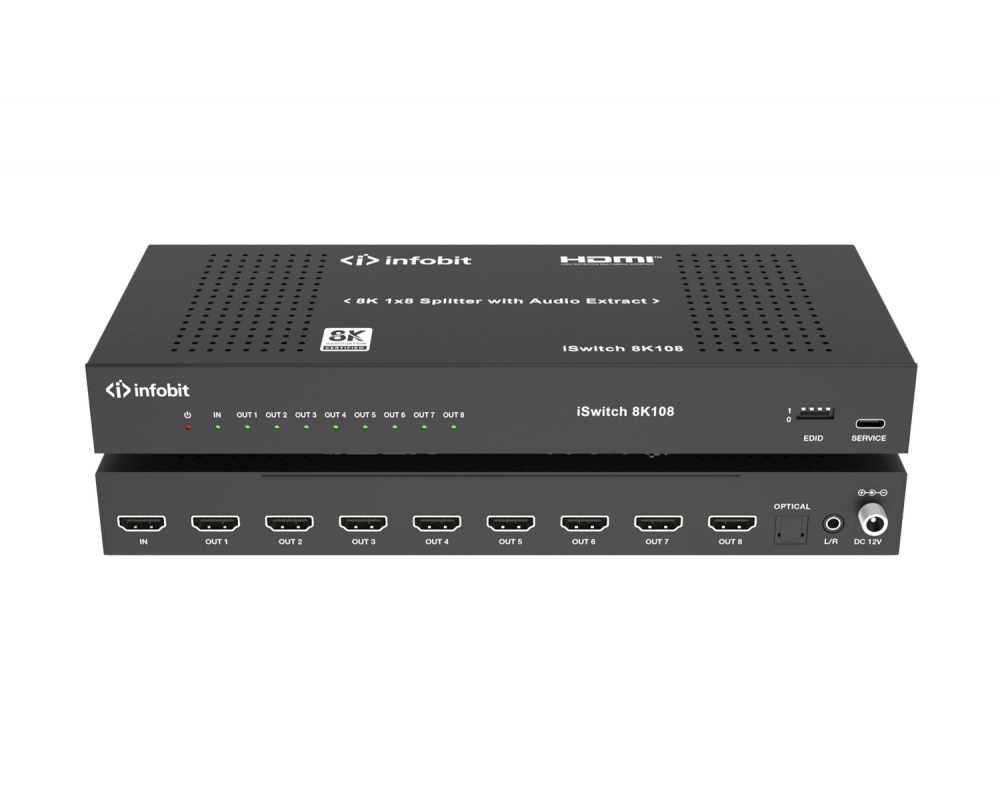

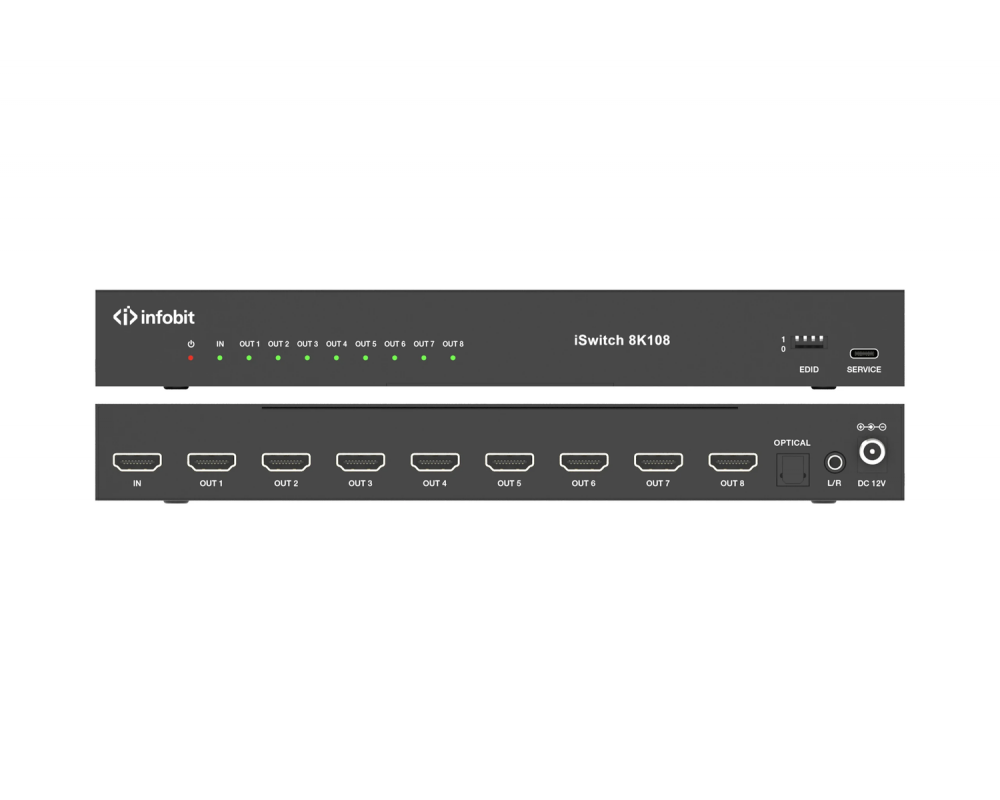

Панели и элементы управления
| № | Обозначение | Назначение |
| 1 | POWER LED | Красный индикатор загорается, когда устройство включено и работает. |
| 2 | IN LED | Зелёный индикатор загорается, когда к входу HDMI IN подключён активный источник. |
| 3 | OUT LED (1–8) | Соответствующий зелёный индикатор загорается, когда выход HDMI подключён к устройству отображения и выводит сигнал. |
| 4 | EDID DIP | Настройка EDID с помощью DIP-переключателя. Верхнее положение — 1, нижнее — 0. |
| 5 | SERVICE | Порт обновления прошивки. |
| 6 | IN | Вход сигнала HDMI для подключения источника, например DVD или PS5, кабелем HDMI. |
| 7 | OUT (1–8) | Выходы сигнала HDMI для подключения телевизора или монитора кабелем HDMI. |
| 8 | OPTICAL | Оптический аудиовыход. |
| 9 | L/R | Аналоговый аудиовыход. |
| 10 | DC 12V | Вход питания 12 В / 2,5 А. |

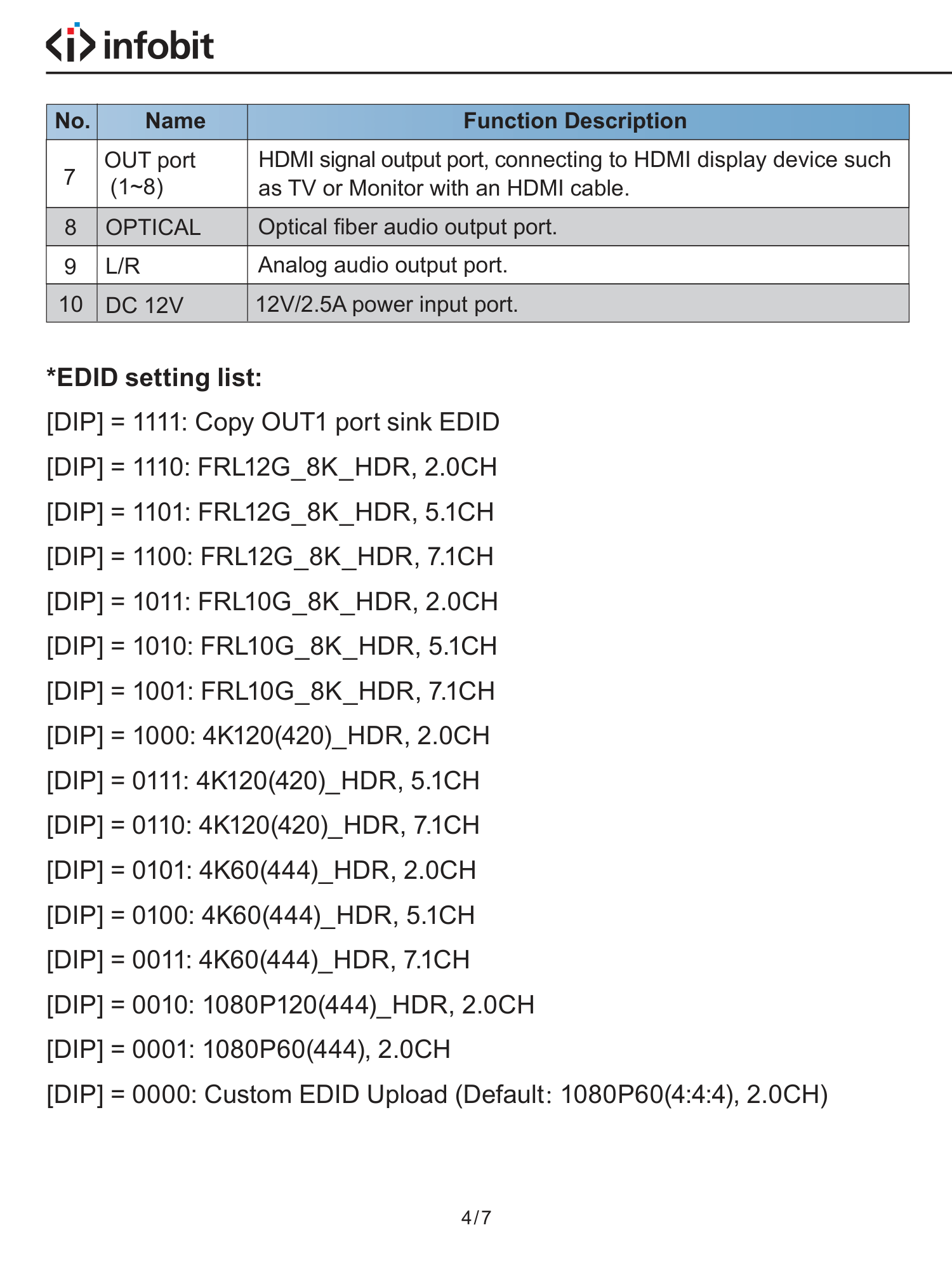

Настройки EDID
| Положение DIP | Режим |
| 1111 | Копирование EDID устройства отображения на выходе OUT1 |
| 1110 | FRL12G_8K_HDR, 2.0CH |
| 1101 | FRL12G_8K_HDR, 5.1CH |
| 1100 | FRL12G_8K_HDR, 7.1CH |
| 1011 | FRL10G_8K_HDR, 2.0CH |
| 1010 | FRL10G_8K_HDR, 5.1CH |
| 1001 | FRL10G_8K_HDR, 7.1CH |
| 1000 | 4K120(420)_HDR, 2.0CH |
| 0111 | 4K120(420)_HDR, 5.1CH |
| 0110 | 4K120(420)_HDR, 7.1CH |
| 0101 | 4K60(444)_HDR, 2.0CH |
| 0100 | 4K60(444)_HDR, 5.1CH |
| 0011 | 4K60(444)_HDR, 7.1CH |
| 0010 | 1080P120(444)_HDR, 2.0CH |
| 0001 | 1080P60(444), 2.0CH |
| 0000 | Загрузка пользовательского EDID (по умолчанию: 1080P60(4:4:4), 2.0CH) |

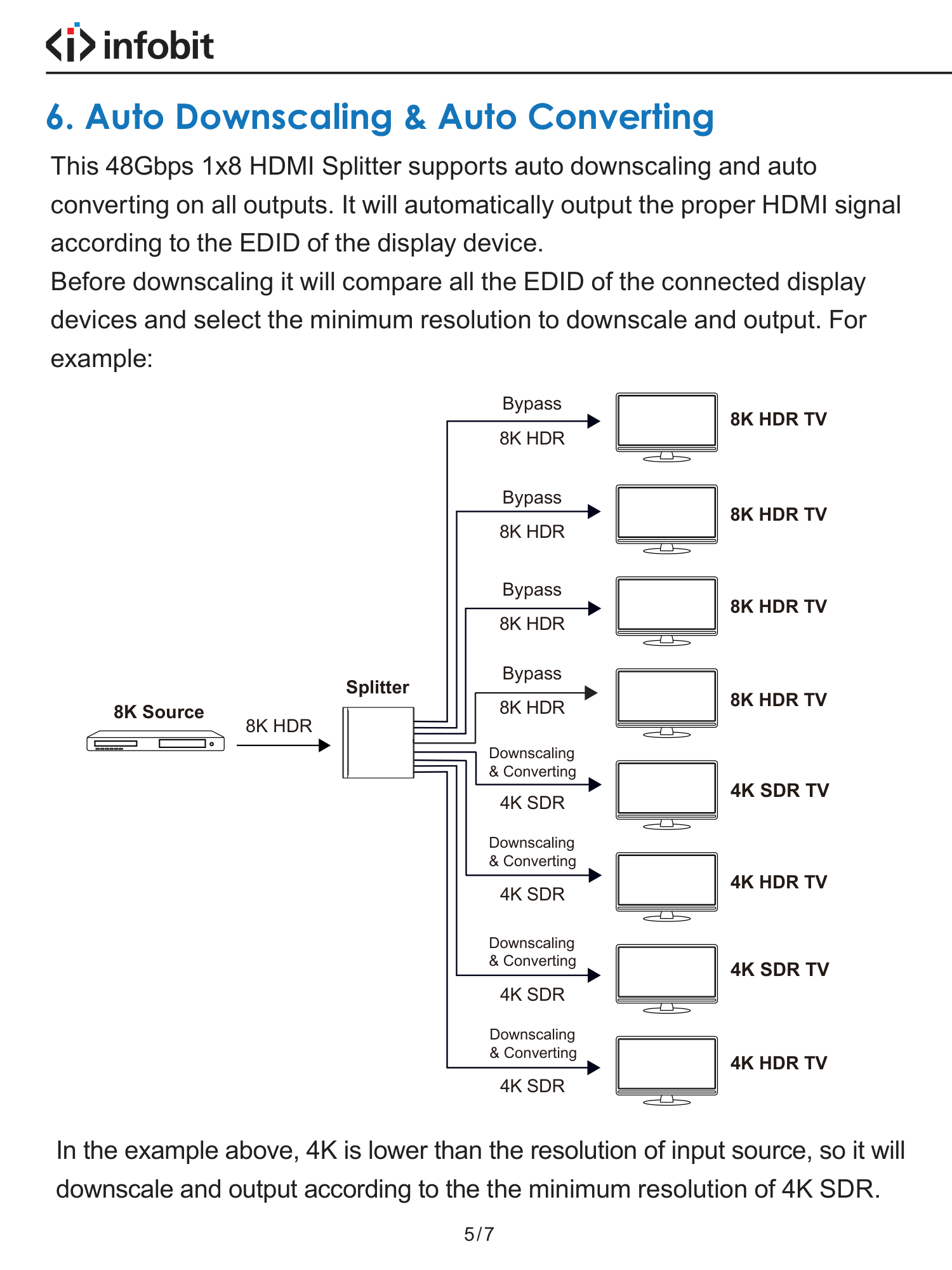

Автоматическое понижение разрешения и преобразование
Устройство автоматически выводит соответствующий сигнал HDMI согласно EDID устройства отображения.
Разветвитель поддерживает автоматическое понижение разрешения и автоматическое преобразование на всех выходах. Перед понижением разрешения устройство сравнивает EDID всех подключённых устройств отображения, выбирает минимальное разрешение для понижения и вывода сигнала.
В первом примере разрешение 4K ниже разрешения входного источника, поэтому устройство понижает разрешение и выводит сигнал согласно минимальному разрешению 4K SDR.

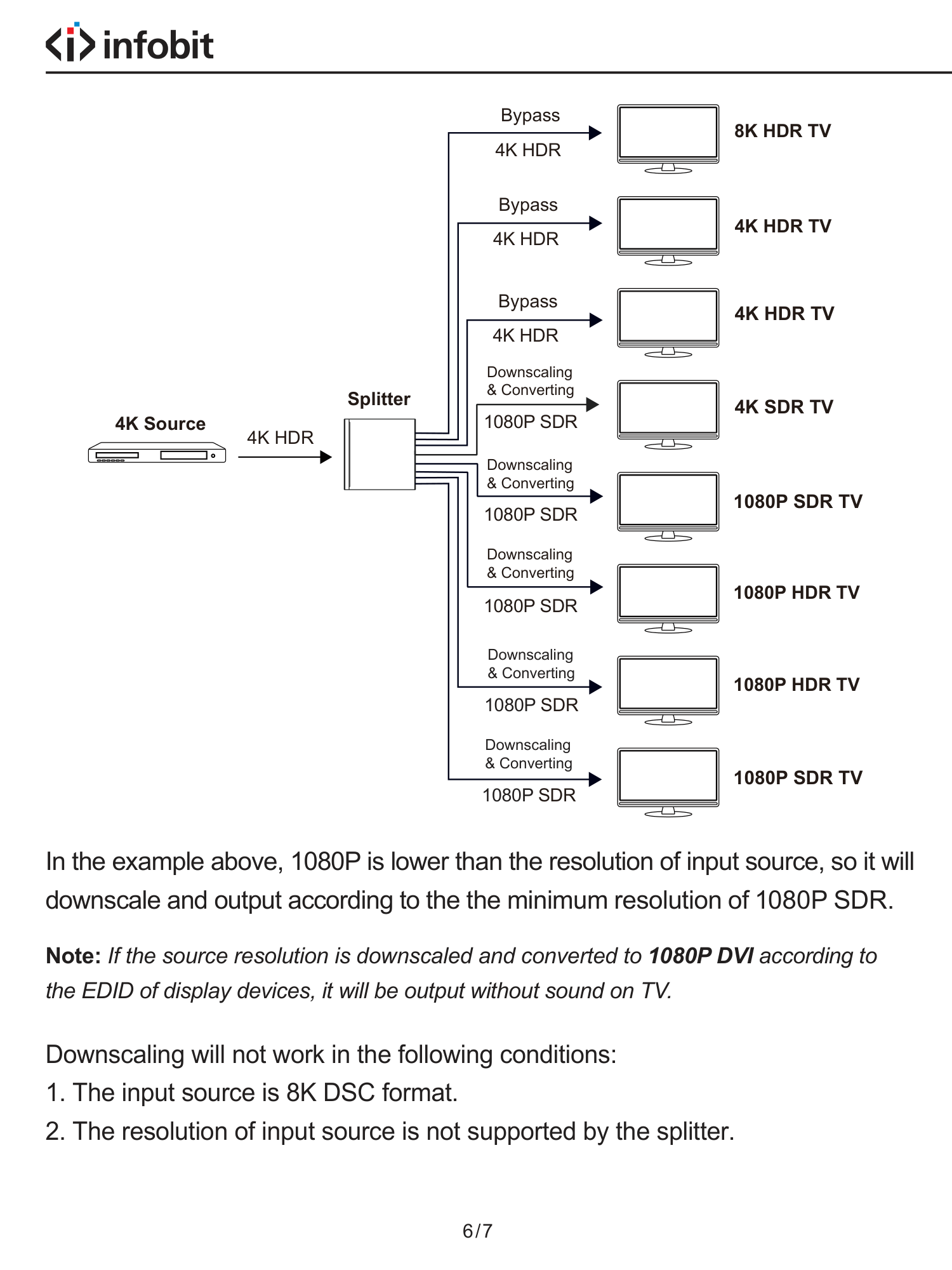

Во втором примере разрешение 1080P ниже разрешения входного источника, поэтому устройство понижает разрешение и выводит сигнал согласно минимальному разрешению 1080P SDR.
Source — источник; Splitter — разветвитель; TV — телевизор; Bypass — сквозная передача; Downscaling & Converting — понижение разрешения и преобразование; No sound — без звука. Обозначения разрешения, HDR, SDR и DVI на схемах сохранены.
Примечание: если разрешение источника понижается и преобразуется в 1080P DVI согласно EDID устройств отображения, сигнал на телевизор выводится без звука.
- Понижение разрешения не работает, если входной источник использует формат 8K DSC.
- Понижение разрешения не работает, если разрешение входного источника не поддерживается разветвителем.

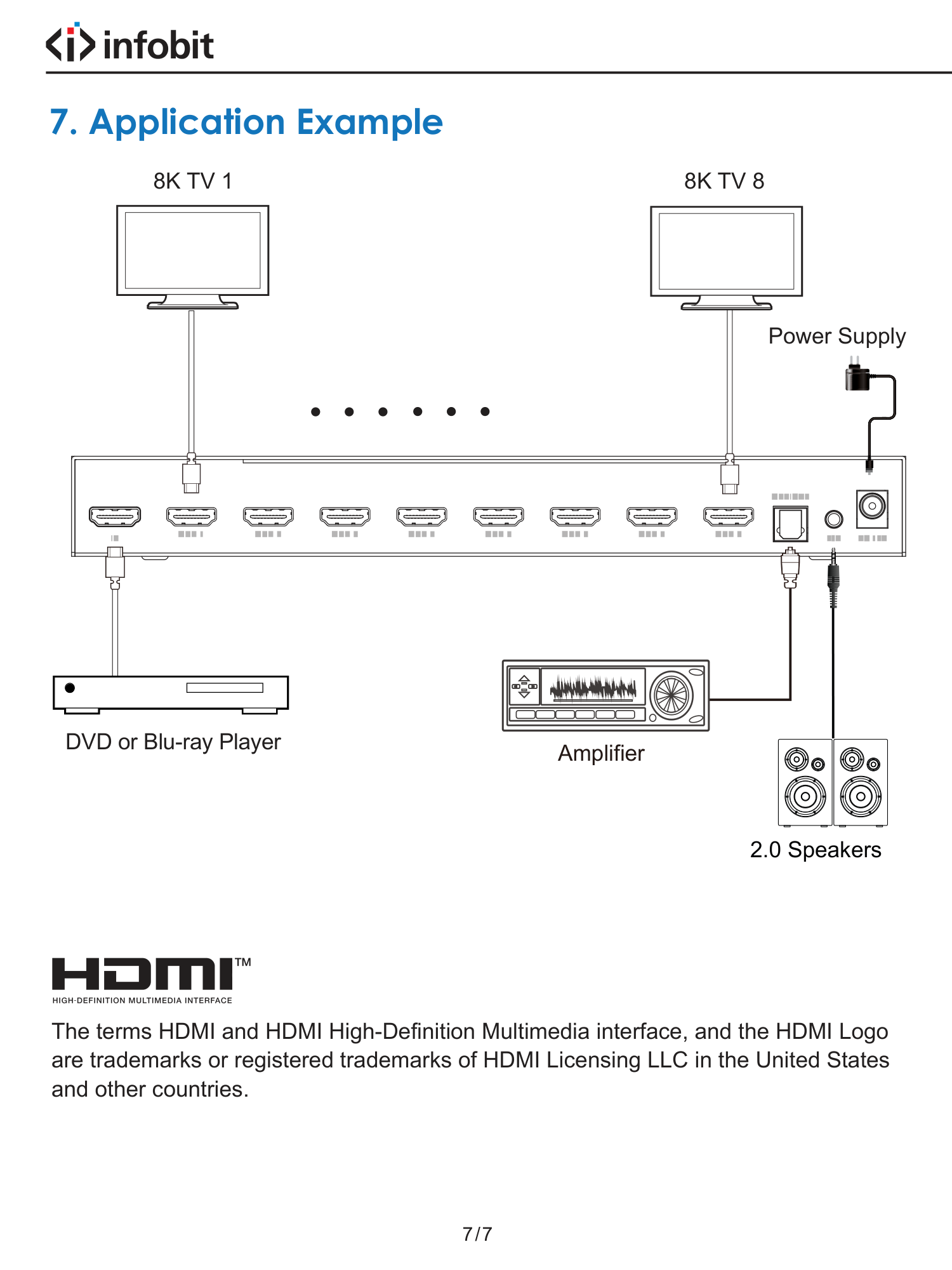

Пример применения
DVD or Blu-ray Player — проигрыватель DVD или Blu-ray; Power Supply — источник питания; 8K TV — телевизор 8K; 2.0 Speakers — стереоакустика 2.0; Audio Amplifier / Amplifier — аудиоусилитель.
Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.
Документы
Руководство пользователя iSwitch 8K108, версия 1.0 (PDF) — 1.19M, 2024-09-29
